Alfa Romeo Giulietta 2012 Knjižica s uputama za uporabu i održavanje (in Croatian)

SKLOP STRAŽNJIH SVJETALA

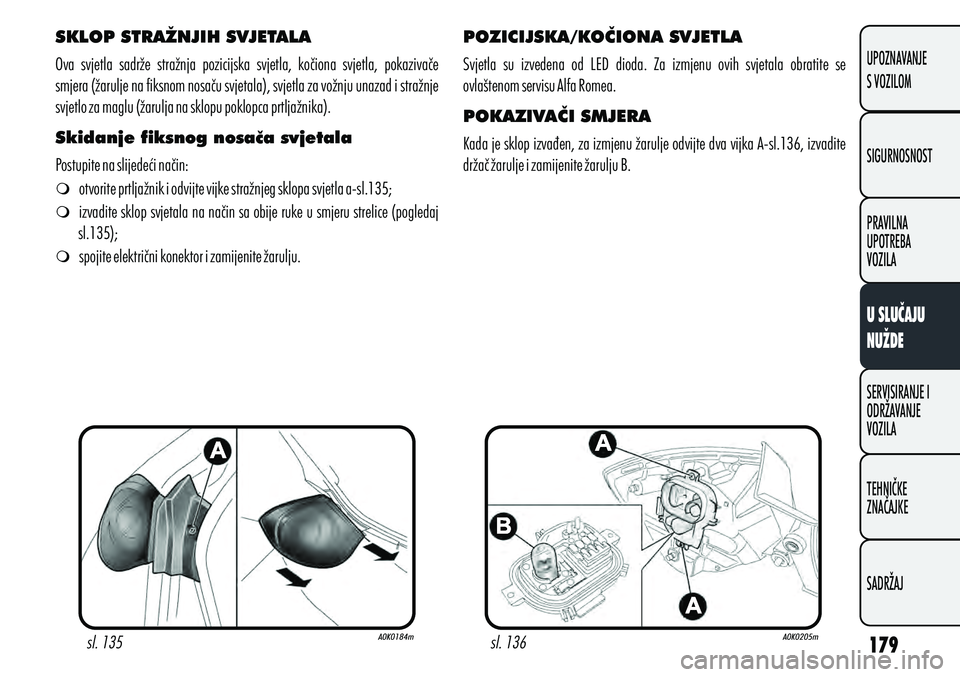

Skidanje fiksnog nosača svjetala
m otvorite prtljažnik i odvijte vijke stražnjeg sklopa svjetla a-sl.135;
m izvadite sklop svjetala na način sa obije ruke u smjeru strelice (pogledaj
sl.135);
m spojite električni konektor i zamijenite žarulju.
Ova svjetla sadrže stražnja pozicijska svjetla, kočiona svjetla, pokazivače
smjera (žarulje na fiksnom nosaču svjetala), svjetla za vožnju unazad i stražnje
svjetlo za maglu (žarulja na sklopu poklopca prtljažnika).
Postupite na slijedeći način: POZICIJSKA/KOČIONA SVJETLA
POKAZIVAČI SMJERA
Svjetla su izvedena od LED dioda. Za izmjenu ovih svjetala obratite se
ovlaštenom servisu Alfa Romea.
Kada je sklop izvađen, za izmjenu žarulje odvijte dva vijka A-sl.136, izvadite
držač žarulje i zamijenite žarulju B.sl. 135 sl. 136
UPOZNAVANJE
S VOZILOM
SIGURNOSNOST
PRAVILNA
UPOTREBA
VOZILA
U SLUČAJU
NUŽDE
SERVISIRANJE I
ODRŽAVANJE
VOZILA
TEHNIČKE
ZNAČAJKE
SADRŽAJ

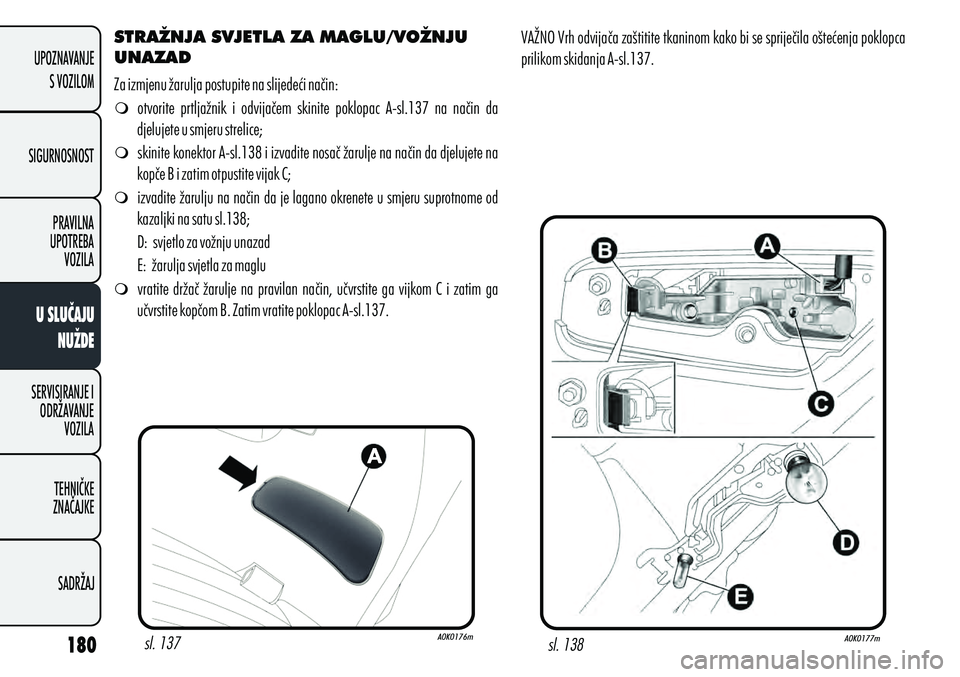

STRAŽNJA SVJETLA ZA MAGLU/VOŽNJU
UNAZAD
m otvorite prtljažnik i odvijačem skinite poklopac A-sl.137 na način da
djelujete u smjeru strelice;
m skinite konektor A-sl.138 i izvadite nosač žarulje na način da djelujete na
kopče B i zatim otpustite vijak C;
m izvadite žarulju na način da je lagano okrenete u smjeru suprotnome od
kazaljki na satu sl.138;
m vratite držač žarulje na pravilan način, učvrstite ga vijkom C i zatim ga
učvrstite kopčom B. Zatim vratite poklopac A-sl.137.
Za izmjenu žarulja postupite na slijedeći način:
D: svjetlo za vožnju unazad
E: žarulja svjetla za maglu VAŽNO Vrh odvijača zaštitite tkaninom kako bi se spriječila oštećenja poklopca
prilikom skidanja A-sl.137.sl. 137 sl. 138
UPOZNAVANJE
S VOZILOM
SIGURNOSNOST PRAVILNA
UPOTREBA VOZILA
U SLUČAJU NUŽDE
SERVISIRANJE I ODRŽAVANJE VOZILA
TEHNIČKE
ZNAČAJKE
SADRŽAJ

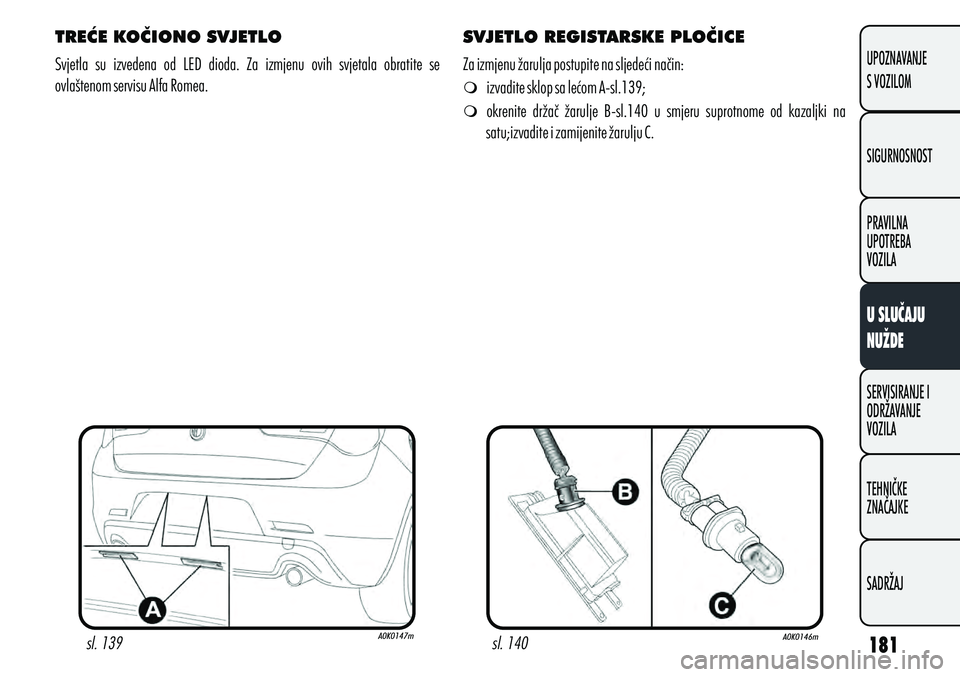

TREĆE KOČIONO SVJETLO
Svjetla su izvedena od LED dioda. Za izmjenu ovih svjetala obratite se
ovlaštenom servisu Alfa Romea. SVJETLO REGISTARSKE PLOČICE
m
izvadite sklop sa lećom A-sl.139;
m okrenite držač žarulje B-sl.140 u smjeru suprotnome od kazaljki na
satu;izvadite i zamijenite žarulju C.
Za izmjenu žarulja postupite na sljedeći način:sl. 139
sl. 140
UPOZNAVANJE
S VOZILOM
SIGURNOSNOST
PRAVILNA
UPOTREBA
VOZILA
U SLUČAJU
NUŽDE
SERVISIRANJE I
ODRŽAVANJE
VOZILA
TEHNIČKE
ZNAČAJKE
SADRŽAJ

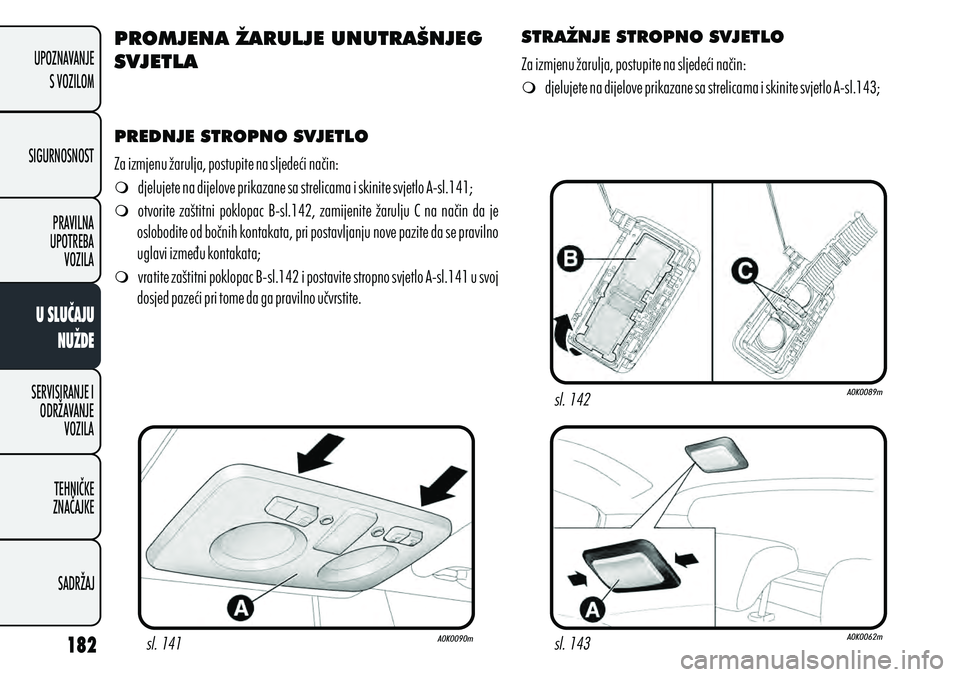

PROMJENA ŽARULJE UNUTRAŠNJEG
SVJETLA
PREDNJE STROPNO SVJETLO
m
djelujete na dijelove prikazane sa strelicama i skinite svjetlo A-sl.141;
m otvorite zaštitni poklopac B-sl.142, zamijenite žarulju C na način da je
oslobodite od bočnih kontakata, pri postavljanju nove pazite da se pravilno
uglavi između kontakata;
m vratite zaštitni poklopac B-sl.142 i postavite stropno svjetlo A-sl.141 u svoj
dosjed pazeći pri tome da ga pravilno učvrstite.
Za izmjenu žarulja, postupite na sljedeći način:
STRAŽNJE STROPNO SVJETLO
m
djelujete na dijelove prikazane sa strelicama i skinite svjetlo A-sl.143;
Za izmjenu žarulja, postupite na sljedeći način:sl. 141
sl. 143
sl. 142
UPOZNAVANJE
S VOZILOM
SIGURNOSNOST PRAVILNA
UPOTREBA VOZILA
U SLUČAJU NUŽDE
SERVISIRANJE I ODRŽAVANJE VOZILA
TEHNIČKE
ZNAČAJKE
SADRŽAJ

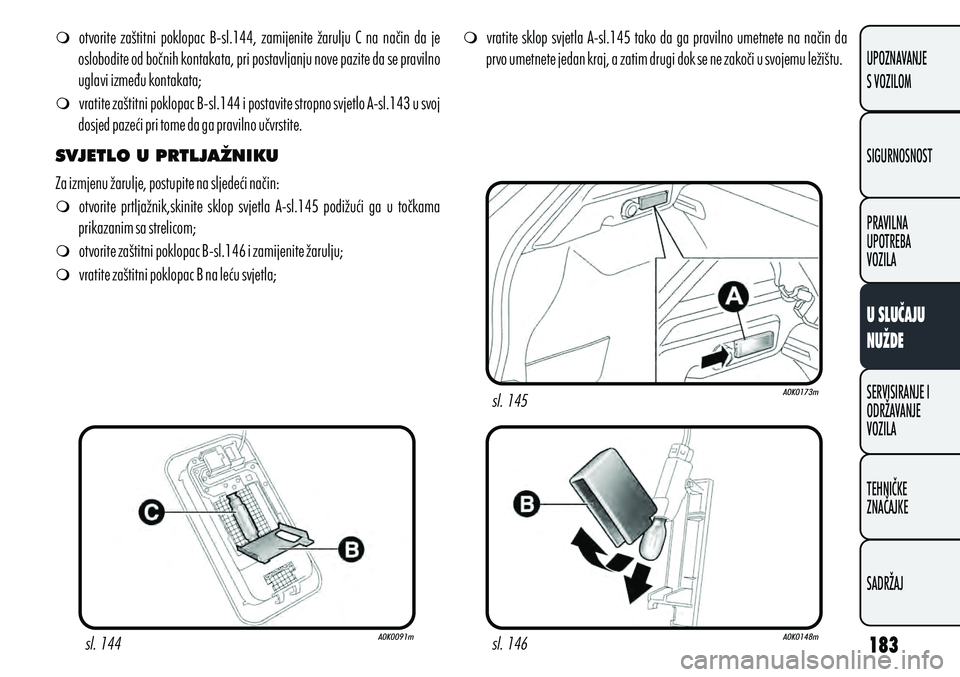

m
otvorite zaštitni poklopac B-sl.144, zamijenite žarulju C na način da je
oslobodite od bočnih kontakata, pri postavljanju nove pazite da se pravilno
uglavi između kontakata;
m vratite zaštitni poklopac B-sl.144 i postavite stropno svjetlo A-sl.143 u svoj
dosjed pazeći pri tome da ga pravilno učvrstite.
SVJETLO U PRTLJAŽNIKU
m otvorite prtljažnik,skinite sklop svjetla A-sl.145 podižući ga u točkama
prikazanim sa strelicom;
m otvorite zaštitni poklopac B-sl.146 i zamijenite žarulju;
m vratite zaštitni poklopac B na leću svjetla;
Za izmjenu žarulje, postupite na sljedeći način: m
vratite sklop svjetla A-sl.145 tako da ga pravilno umetnete na način da
prvo umetnete jedan kraj, a zatim drugi dok se ne zakoči u svojemu ležištu.sl. 144 sl. 146
sl. 145
UPOZNAVANJE
S VOZILOM
SIGURNOSNOST
PRAVILNA
UPOTREBA
VOZILA
U SLUČAJU
NUŽDE
SERVISIRANJE I
ODRŽAVANJE
VOZILA
TEHNIČKE
ZNAČAJKE
SADRŽAJ

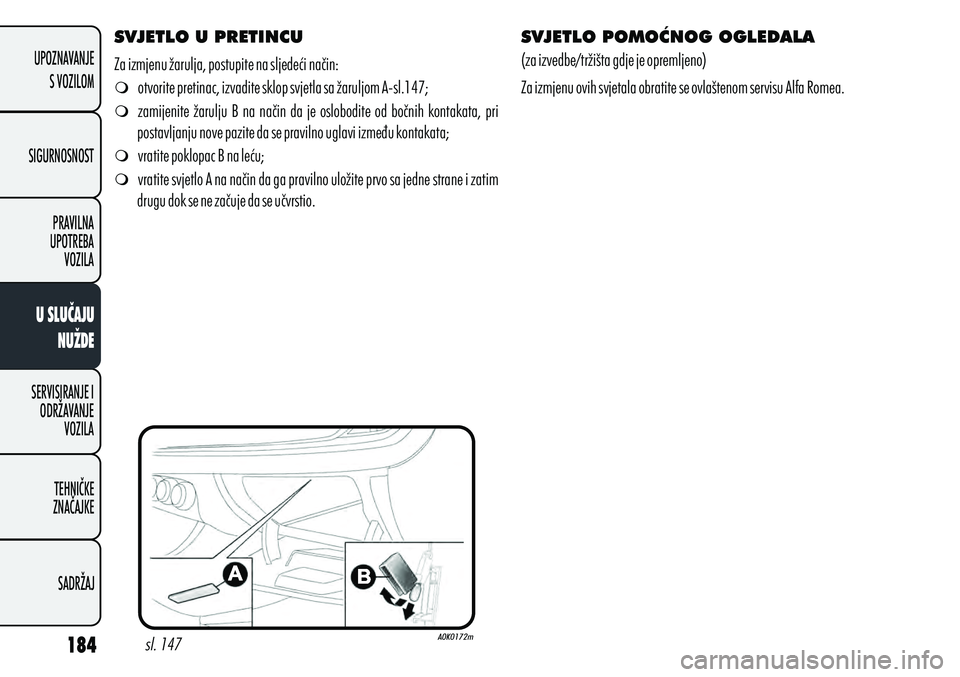

SVJETLO U PRETINCU
m
otvorite pretinac, izvadite sklop svjetla sa žaruljom A-sl.147;
m zamijenite žarulju B na način da je oslobodite od bočnih kontakata, pri
postavljanju nove pazite da se pravilno uglavi između kontakata;
m vratite poklopac B na leću;
m vratite svjetlo A na način da ga pravilno uložite prvo sa jedne strane i zatim
drugu dok se ne začuje da se učvrstio.
Za izmjenu žarulja, postupite na sljedeći način:
SVJETLO POMOĆNOG OGLEDALA
(za izvedbe/tržišta gdje je opremljeno)
Za izmjenu ovih svjetala obratite se ovlaštenom servisu Alfa Romea.sl. 147
UPOZNAVANJE S VOZILOM
SIGURNOSNOST PRAVILNA
UPOTREBA VOZILA
U SLUČAJU NUŽDE
SERVISIRANJE I ODRŽAVANJE VOZILA
TEHNIČKE
ZNAČAJKE
SADRŽAJ

SVJETLO NA VRATIMA
m
otvorite vrata (prednja ili stražnja) i pritiskom na kopču izvadite svjetlo A-
sl.149:
m otvorite zaštitni poklopac B i zamijenite žarulju;
Za izmjenu žarulje, postupite na sljedeći način:
m
vratite zaštitni poklopac B na leću;
m vratite svjetlo A na način da ga pravilno uložite prvo sa jedne strane i zatim
drugu dok se ne začuje da se učvrstio.sl. 149
UPOZNAVANJE
S VOZILOM
SIGURNOSNOST
PRAVILNA
UPOTREBA
VOZILA
U SLUČAJU
NUŽDE
SERVISIRANJE I
ODRŽAVANJE
VOZILA
TEHNIČKE
ZNAČAJKE
SADRŽAJ

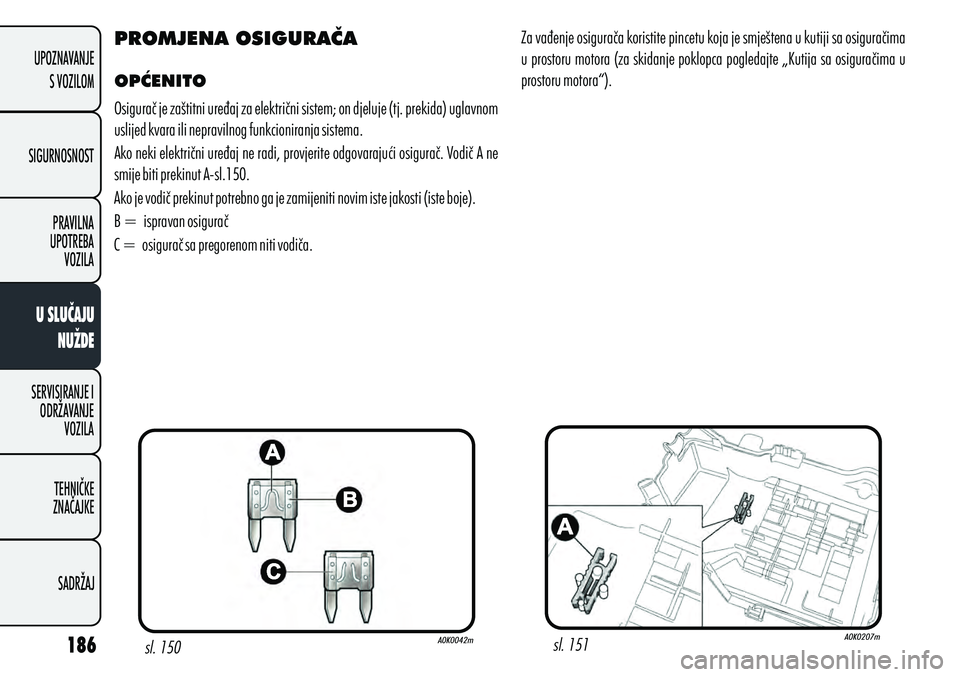

PROMJENA OSIGURAČA
OPĆENITO
Osigurač je zaštitni uređaj za električni sistem; on djeluje (tj. prekida) uglavnom
uslijed kvara ili nepravilnog funkcioniranja sistema.
Ako neki električni uređaj ne radi, provjerite odgovarajući osigurač. Vodič A ne
smije biti prekinut A-sl.150.
Ako je vodič prekinut potrebno ga je zamijeniti novim iste jakosti (iste boje).
B = ispravan osigurač
C = osigurač sa pregorenom niti vodiča. Za vađenje osigurača koristite pincetu koja je smještena u kutiji sa osiguračima
u prostoru motora (za skidanje poklopca pogledajte „Kutija sa osiguračima u
prostoru motora“).sl. 150 sl. 151
UPOZNAVANJE
S VOZILOM
SIGURNOSNOST PRAVILNA
UPOTREBA VOZILA
U SLUČAJU NUŽDE
SERVISIRANJE I ODRŽAVANJE VOZILA
TEHNIČKE
ZNAČAJKE
SADRŽAJ

Ako osigurač ponovno pregori obratite se ovlaštenome
servisu Alfa Romea.
Nikad ne mijenjajte pregoreni osigurač žicom ili nečim
sličnim.
Nikad ne zamjenjujte osigurač sa drugim većeg iznosa
ampera, OPASNOSTI OD VATRE. Ako se opći osigurač aktivira (MEGA-FUSE, MIDI-FUSE,
MAXI-FUSE), ne pokušavajte izvesti nikakve popravke
već se obratite ovlaštenim servisu Alfa Romea.
Prije zamjene osigurača provjerite da li ste izvadili
k o n t a k t k l j u č i d a s u s v a t r o š i l a n a v o z i l u
isključena/deaktivirana.
U slučaju da pregori osigurač sigurnosnog sustava (zračni
jastuci, kočnice), sustava motora (motor, mjenjač) ili
upravljačkog sustava odmah se obratite ovlaštenom
servisu Alfa Romea.UPOZNAVANJE
S VOZILOM
SIGURNOSNOST
PRAVILNA
UPOTREBA
VOZILA
U SLUČAJU
NUŽDE
SERVISIRANJE I
ODRŽAVANJE
VOZILA
TEHNIČKE
ZNAČAJKE
SADRŽAJ

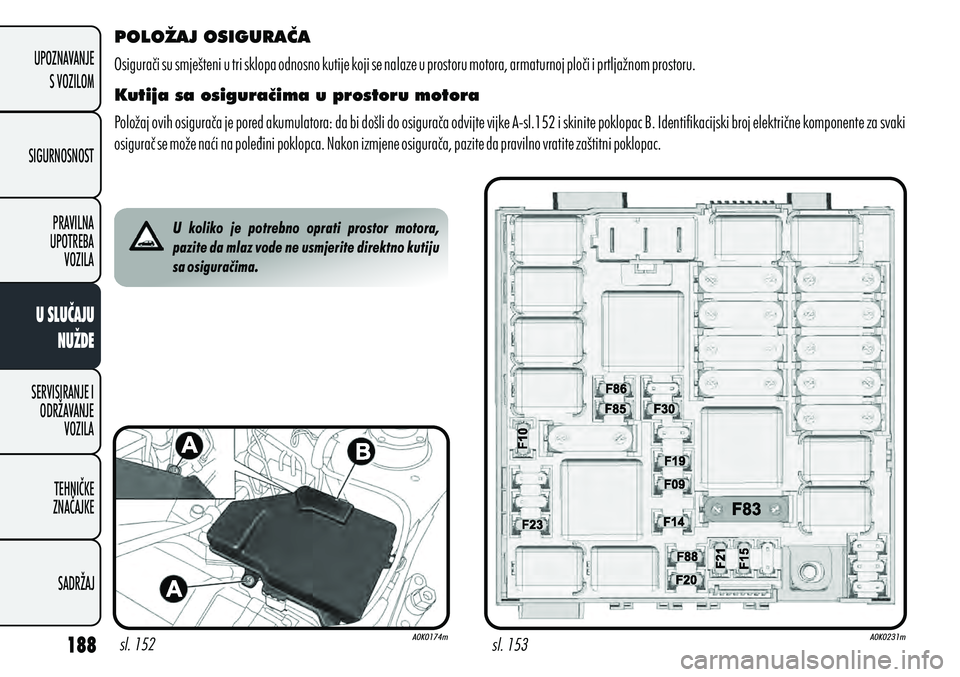

POLOŽAJ OSIGURAČA
Kutija sa osiguračima u prostoru motora Osigurači su smješteni u tri sklopa odnosno kutije koji se nalaze u prostoru motora, armaturnoj ploči i prtljažnom prostoru.
Položaj ovih osigurača je pored akumulatora: da bi došli do osigurača odvijte vijke A-sl.152 i skinite poklopac B. Identifikacijski broj električne komponente za svaki
osigurač se može naći na poleđini poklopca. Nakon izmjene osigurača, pazite da pravilno vratite zaštitni poklopac.
U koliko je potrebno oprati prostor motora,
pazite da mlaz vode ne usmjerite direktno kutiju
sa osiguračima. sl. 152 sl. 153
UPOZNAVANJE
S VOZILOM
SIGURNOSNOST PRAVILNA
UPOTREBA VOZILA
U SLUČAJU NUŽDE
SERVISIRANJE I ODRŽAVANJE VOZILA
TEHNIČKE
ZNAČAJKE
SADRŽAJ
