Alfa Romeo Giulietta 2012 Návod k použití a údržbě (in Czech)

37
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH

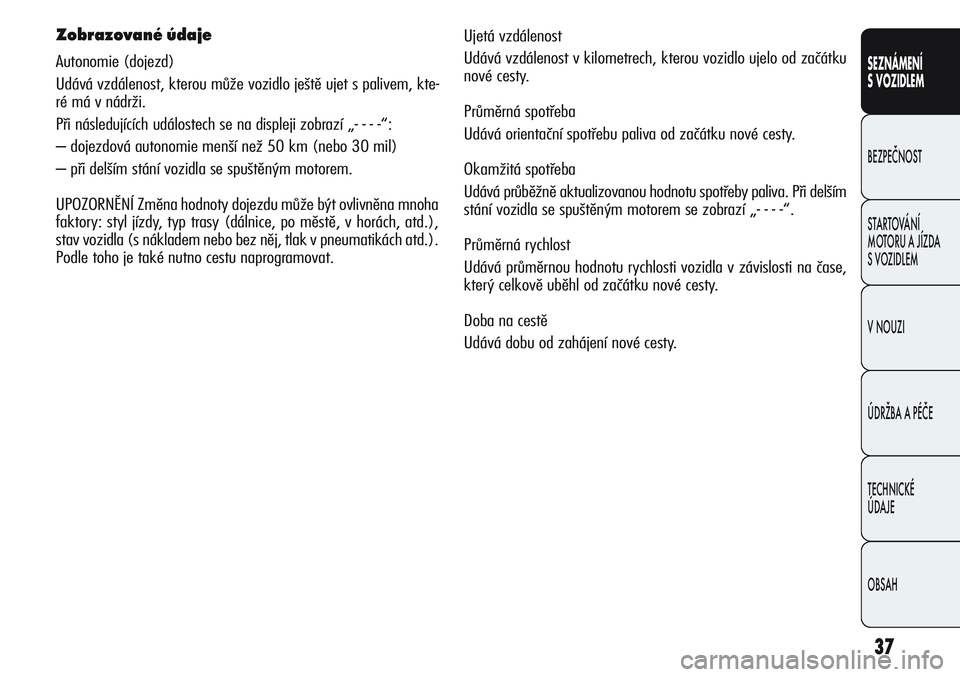

Zobrazované údaje
Autonomie (dojezd)
Udává vzdálenost, kterou může vozidlo ještě ujet s palivem, kte-
ré má v nádrži.
Při následujících událostech se na displeji zobrazí „- - - -“:
– dojezdová autonomie menší než 50 km (nebo 30 mil)
– při delším stání vozidla se spuštěným motorem.
UPOZORNĚNÍ Změna hodnoty dojezdu může být ovlivněna mnoha
faktory: styl jízdy, typ trasy (dálnice, po městě, v horách, atd.),
stav vozidla (s nákladem nebo bez něj, tlak v pneumatikách atd.).
Podle toho je také nutno cestu naprogramovat.Ujetá vzdálenost
Udává vzdálenost v kilometrech, kterou vozidlo ujelo od začátku
nové cesty.
Průměrná spotřeba
Udává orientační spotřebu paliva od začátku nové cesty.
Okamžitá spotřeba
Udává průběžně aktualizovanou hodnotu spotřeby paliva. Při delším
stání vozidla se spuštěným motorem se zobrazí „- - - -“.
Průměrná rychlost
Udává průměrnou hodnotu rychlosti vozidla v závislosti na čase,
který celkově uběhl od začátku nové cesty.
Doba na cestě
Udává dobu od zahájení nové cesty.

38
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH

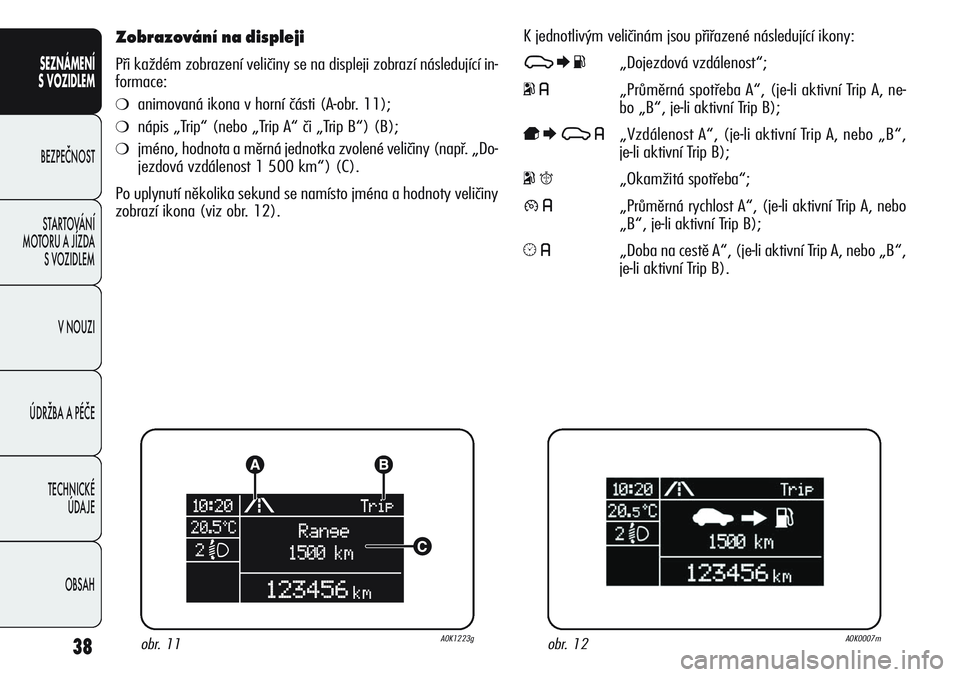

Zobrazování na displeji
Při každém zobrazení veličiny se na displeji zobrazí následující in-
formace:
❍animovaná ikona v horní části (A-obr. 11);
❍nápis „Trip“ (nebo „Trip A“ či „Trip B“) (B);
❍jméno, hodnota a měrná jednotka zvolené veličiny (např. „Do-
jezdová vzdálenost 1 500 km“) (C).
Po uplynutí několika sekund se namísto jména a hodnoty veličiny
zobrazí ikona (viz obr. 12).K jednotlivým veličinám jsou přiřazené následující ikony:
7EK„Dojezdová vzdálenost“;
o6„Průměrná spotřeba A“, (je-li aktivní Trip A, ne-
bo „B“, je-li aktivní Trip B);
pE7 6„Vzdálenost A“, (je-li aktivní Trip A, nebo „B“,
je-li aktivní Trip B);
oq„Okamžitá spotřeba“;
86„Průměrná rychlost A“, (je-li aktivní Trip A, nebo
„B“, je-li aktivní Trip B);
56„Doba na cestě A“, (je-li aktivní Trip A, nebo „B“,
je-li aktivní Trip B).
obr. 11A0K1223gobr. 12A0K0007m

39
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH

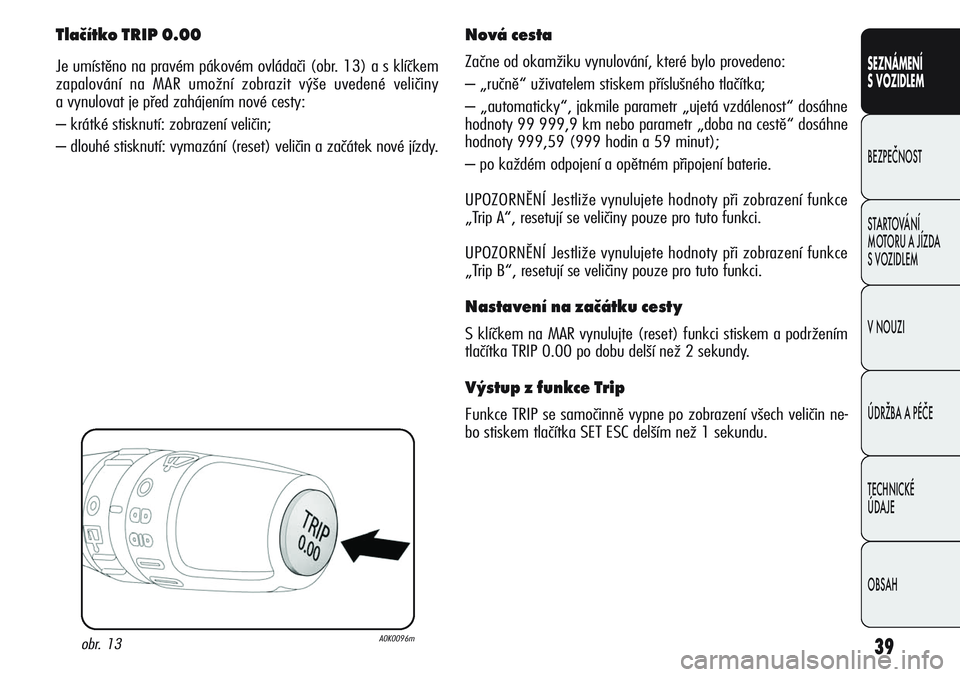

Tlačítko TRIP 0.00
Je umístěno na pravém pákovém ovládači (obr. 13) a s klíčkem
zapalování na MAR umožní zobrazit výše uvedené veličiny
a vynulovat je před zahájením nové cesty:
– krátké stisknutí: zobrazení veličin;
– dlouhé stisknutí: vymazání (reset) veličin a začátek nové jízdy.
Nová cesta
Začne od okamžiku vynulování, které bylo provedeno:
– „ručně“ uživatelem stiskem příslušného tlačítka;
– „automaticky“, jakmile parametr „ujetá vzdálenost“ dosáhne
hodnoty 99 999,9 km nebo parametr „doba na cestě“ dosáhne
hodnoty 999,59 (999 hodin a 59 minut);
– po každém odpojení a opětném připojení baterie.
UPOZORNĚNÍ Jestliže vynulujete hodnoty při zobrazení funkce
„Trip A“, resetují se veličiny pouze pro tuto funkci.
UPOZORNĚNÍ Jestliže vynulujete hodnoty při zobrazení funkce
„Trip B“, resetují se veličiny pouze pro tuto funkci.
Nastavení na začátku cesty
S klíčkem na MAR vynulujte (reset) funkci stiskem a podržením
tlačítka TRIP 0.00 po dobu delší než 2 sekundy.
Výstup z funkce Trip
Funkce TRIP se samočinně vypne po zobrazení všech veličin ne-
bo stiskem tlačítka SET ESC delším než 1 sekundu.
obr. 13A0K0096m

40
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH

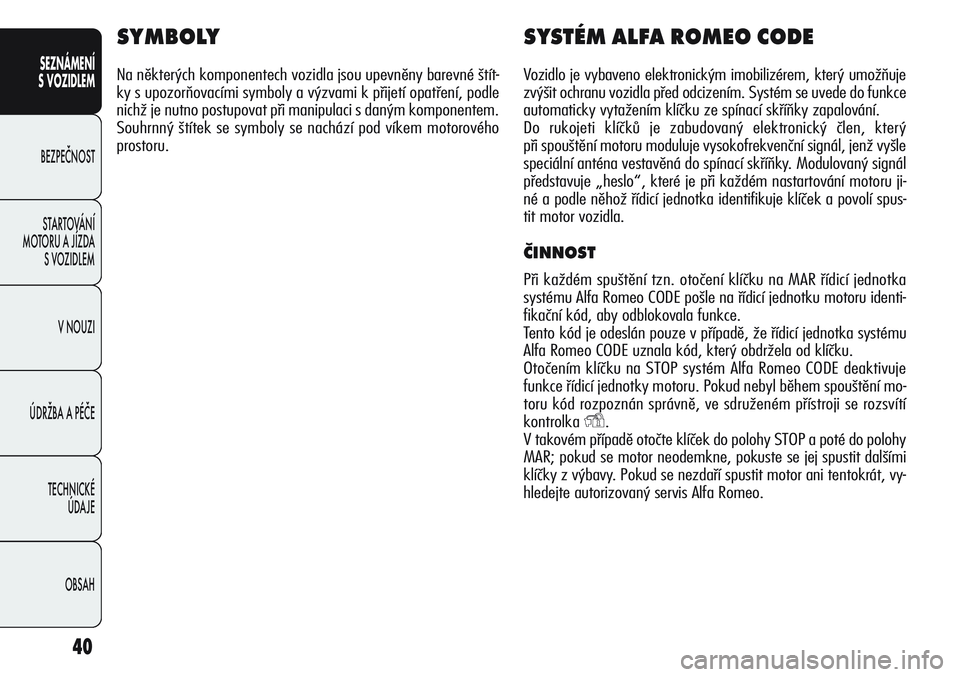

SYMBOLY
Na některých komponentech vozidla jsou upevněny barevné štít-
ky s upozorňovacími symboly a výzvami k přijetí opatření, podle
nichž je nutno postupovat při manipulaci s daným komponentem.
Souhrnný štítek se symboly se nachází pod víkem motorového
prostoru.
SYSTÉM ALFA ROMEO CODE
Vozidlo je vybaveno elektronickým imobilizérem, který umožňuje
zvýšit ochranu vozidla před odcizením. Systém se uvede do funkce
automaticky vytažením klíčku ze spínací skříňky zapalování.
Do rukojeti klíčků je zabudovaný elektronický člen, který
při spouštění motoru moduluje vysokofrekvenční signál, jenž vyšle
speciální anténa vestavěná do spínací skříňky. Modulovaný signál
představuje „heslo“, které je při každém nastartování motoru ji-
né a podle něhož řídicí jednotka identifikuje klíček a povolí spus-
tit motor vozidla.
ČINNOST
Při každém spuštění tzn. otočení klíčku na MAR řídicí jednotka
systému Alfa Romeo CODE pošle na řídicí jednotku motoru identi-
fikační kód, aby odblokovala funkce.
Tento kód je odeslán pouze v případě, že řídicí jednotka systému
Alfa Romeo CODE uznala kód, který obdržela od klíčku.
Otočením klíčku na STOP systém Alfa Romeo CODE deaktivuje
funkce řídicí jednotky motoru. Pokud nebyl během spouštění mo-
toru kód rozpoznán správně, ve sdruženém přístroji se rozsvítí
kontrolka
Y.
V takovém případě otočte klíček do polohy STOP a poté do polohy
MAR; pokud se motor neodemkne, pokuste se jej spustit dalšími
klíčky z výbavy. Pokud se nezdaří spustit motor ani tentokrát, vy-
hledejte autorizovaný servis Alfa Romeo.

41
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH

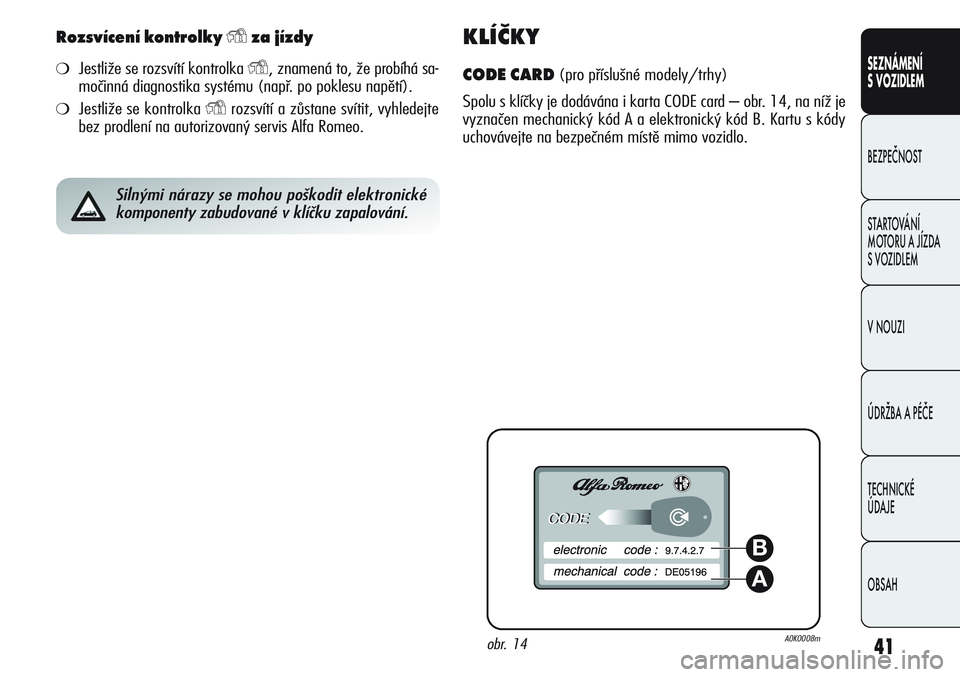

Rozsvícení kontrolky Yza jízdy
❍Jestliže se rozsvítí kontrolka Y, znamená to, že probíhá sa-
močinná diagnostika systému (např. po poklesu napětí).
❍Jestliže se kontrolka Yrozsvítí a zůstane svítit, vyhledejte
bez prodlení na autorizovaný servis Alfa Romeo.
KLÍČKY
CODE CARD (pro příslušné modely/trhy)
Spolu s klíčky je dodávána i karta CODE card – obr. 14, na níž je
vyznačen mechanický kód A a elektronický kód B. Kartu s kódy
uchovávejte na bezpečném místě mimo vozidlo.
Silnými nárazy se mohou poškodit elektronické
komponenty zabudované v klíčku zapalování.
obr. 14A0K0008m
A
B

42
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH

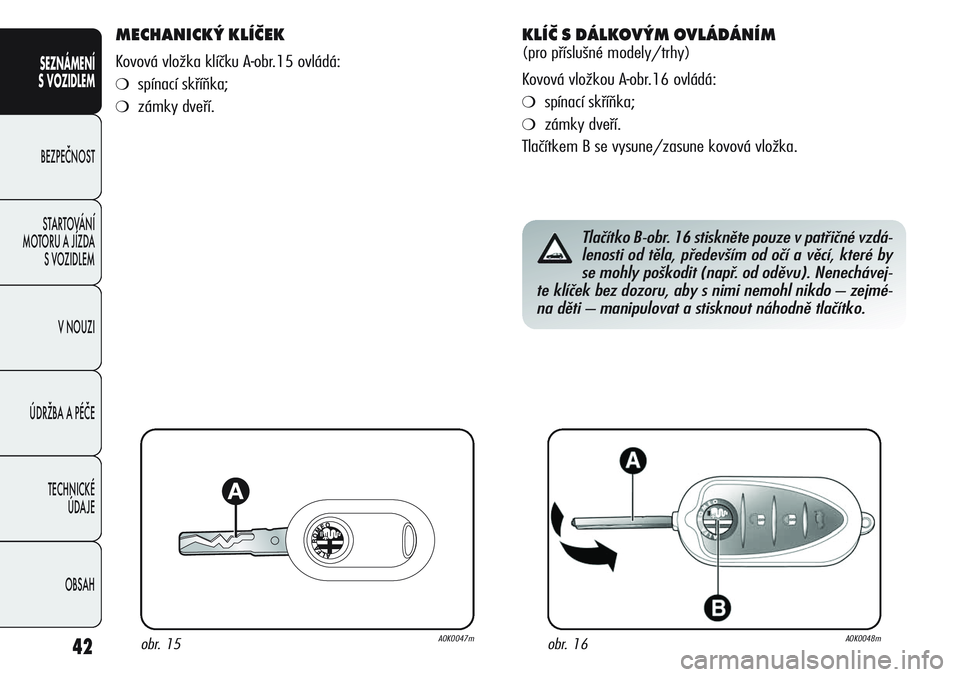

MECHANICKÝ KLÍČEK
Kovová vložka klíčku A-obr.15 ovládá:
❍spínací skříňka;
❍zámky dveří.
obr. 15A0K0047mobr. 16A0K0048m
Tlačítko B-obr. 16 stiskněte pouze v patřičné vzdá-
lenosti od těla, především od očí a věcí, které by
se mohly poškodit (např. od oděvu). Nenechávej-
te klíček bez dozoru, aby s nimi nemohl nikdo – zejmé-
na děti – manipulovat a stisknout náhodně tlačítko.
KLÍČ S DÁLKOVÝM OVLÁDÁNÍM
(pro příslušné modely/trhy)
Kovová vložkou A-obr.16 ovládá:
❍spínací skříňka;
❍zámky dveří.
Tlačítkem B se vysune/zasune kovová vložka.

43
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH

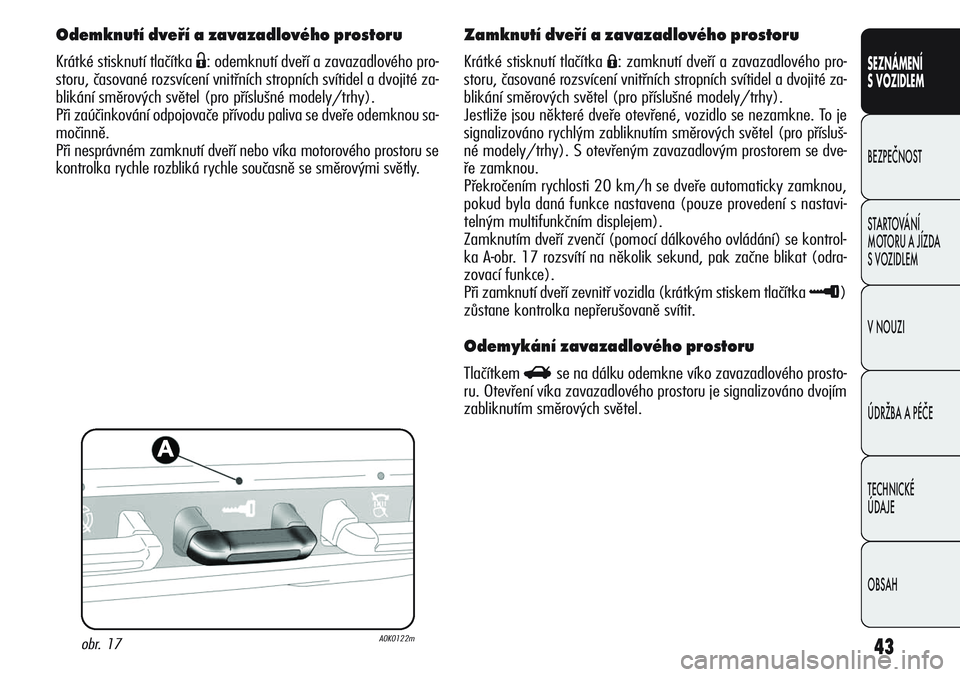

Odemknutí dveří a zavazadlového prostoru
Krátké stisknutí tlačítka Ë: odemknutí dveří a zavazadlového pro-
storu, časované rozsvícení vnitřních stropních svítidel a dvojité za-
blikání směrových světel (pro příslušné modely/trhy).
Při zaúčinkování odpojovače přívodu paliva se dveře odemknou sa-
močinně.
Při nesprávném zamknutí dveří nebo víka motorového prostoru se
kontrolka rychle rozbliká rychle současně se směrovými světly.
Zamknutí dveří a zavazadlového prostoru
Krátké stisknutí tlačítka Á: zamknutí dveří a zavazadlového pro-
storu, časované rozsvícení vnitřních stropních svítidel a dvojité za-
blikání směrových světel (pro příslušné modely/trhy).
Jestliže jsou některé dveře otevřené, vozidlo se nezamkne. To je
signalizováno rychlým zabliknutím směrových světel (pro přísluš-
né modely/trhy). S otevřeným zavazadlovým prostorem se dve-
ře zamknou.
Překročením rychlosti 20 km/h se dveře automaticky zamknou,
pokud byla daná funkce nastavena (pouze provedení s nastavi-
telným multifunkčním displejem).
Zamknutím dveří zvenčí (pomocí dálkového ovládání) se kontrol-
ka A-obr. 17 rozsvítí na několik sekund, pak začne blikat (odra-
zovací funkce).
Při zamknutí dveří zevnitř vozidla (krátkým stiskem tlačítka
≈)
zůstane kontrolka nepřerušovaně svítit.
Odemykání zavazadlového prostoru
Tlačítkem Rse na dálku odemkne víko zavazadlového prosto-
ru. Otevření víka zavazadlového prostoru je signalizováno dvojím
zabliknutím směrových světel.
obr. 17A0K0122m

44
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH

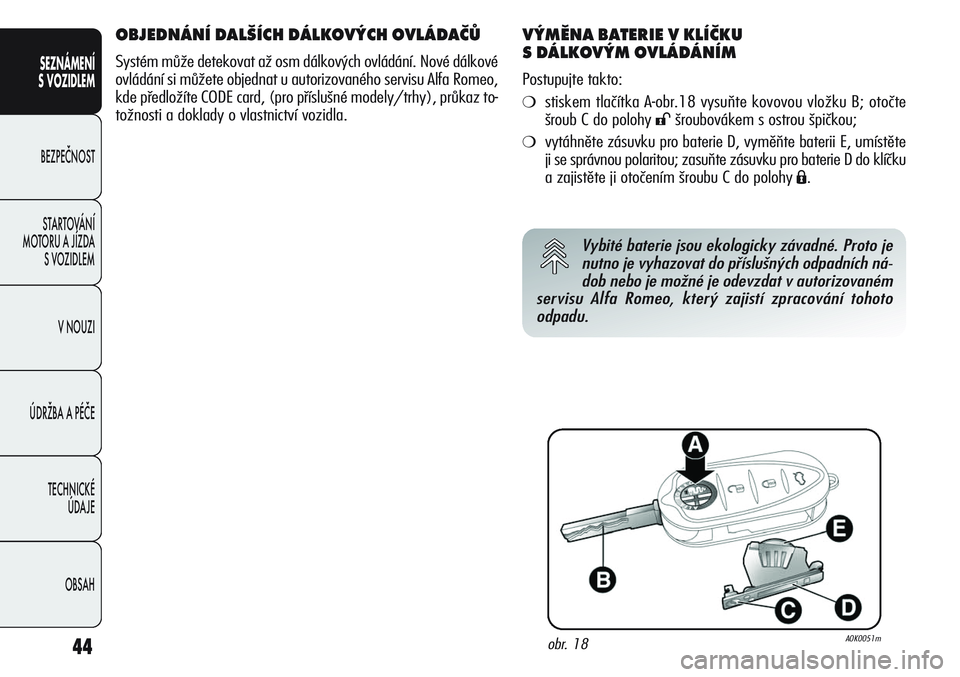

OBJEDNÁNÍ DALŠÍCH DÁLKOVÝCH OVLÁDAČŮ
Systém může detekovat až osm dálkových ovládání. Nové dálkové
ovládání si můžete objednat u autorizovaného servisu Alfa Romeo,
kde předložíte CODE card, (pro příslušné modely/trhy), průkaz to-
tožnosti a doklady o vlastnictví vozidla.
obr. 18A0K0051m
Vybité baterie jsou ekologicky závadné. Proto je
nutno je vyhazovat do příslušných odpadních ná-
dob nebo je možné je odevzdat v autorizovaném
servisu Alfa Romeo, který zajistí zpracování tohoto
odpadu.
VÝMĚNA BATERIE V KLÍČKU
S DÁLKOVÝM OVLÁDÁNÍM
Postupujte takto:
❍stiskem tlačítka A-obr.18 vysuňte kovovou vložku B; otočte
šroub C do polohy
:šroubovákem s ostrou špičkou;
❍vytáhněte zásuvku pro baterie D, vyměňte baterii E, umístěte
ji se správnou polaritou; zasuňte zásuvku pro baterie D do klíčku
a zajistěte ji otočením šroubu C do polohy
Á.

45
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH

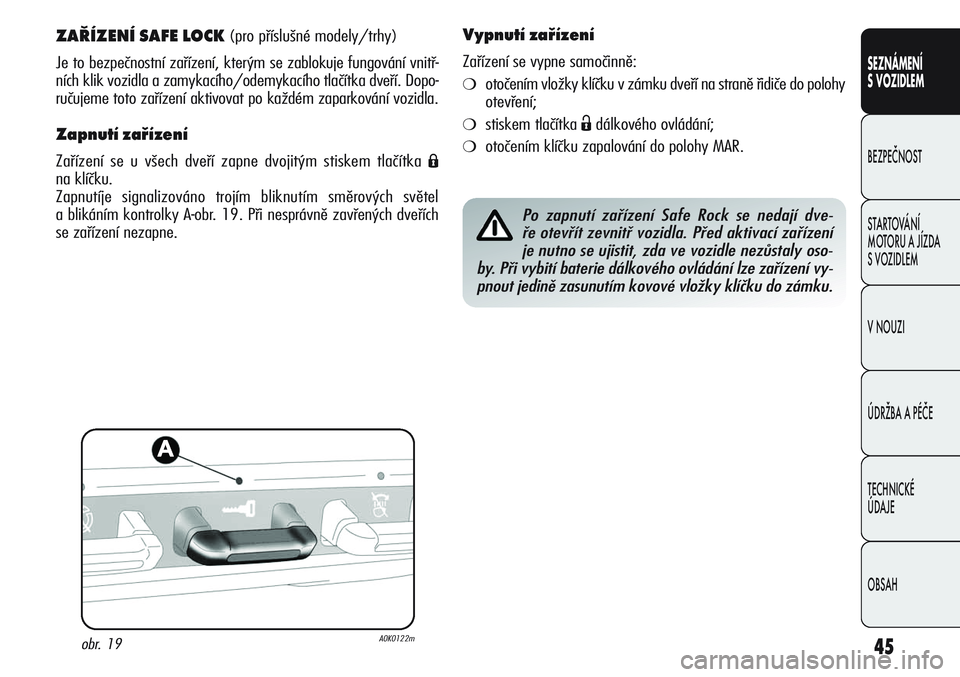

ZAŘÍZENÍ SAFE LOCK (pro příslušné modely/trhy)
Je to bezpečnostní zařízení, kterým se zablokuje fungování vnitř-
ních klik vozidla a zamykacího/odemykacího tlačítka dveří. Dopo-
ručujeme toto zařízení aktivovat po každém zaparkování vozidla.
Zapnutí zařízení
Zařízení se u všech dveří zapne dvojitým stiskem tlačítka Á
na klíčku.
Zapnutíje signalizováno trojím bliknutím směrových světel
a blikáním kontrolky A-obr. 19. Při nesprávně zavřených dveřích
se zařízení nezapne.
Po zapnutí zařízení Safe Rock se nedají dve-
ře otevřít zevnitř vozidla. Před aktivací zařízení
je nutno se ujistit, zda ve vozidle nezůstaly oso-
by. Při vybití baterie dálkového ovládání lze zařízení vy-
pnout jedině zasunutím kovové vložky klíčku do zámku.
Vypnutí zařízení
Zařízení se vypne samočinně:
❍otočením vložky klíčku v zámku dveří na straně řidiče do polohy
otevření;
❍stiskem tlačítka Ëdálkového ovládání;
❍otočením klíčku zapalování do polohy MAR.
obr. 19A0K0122m

46
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH

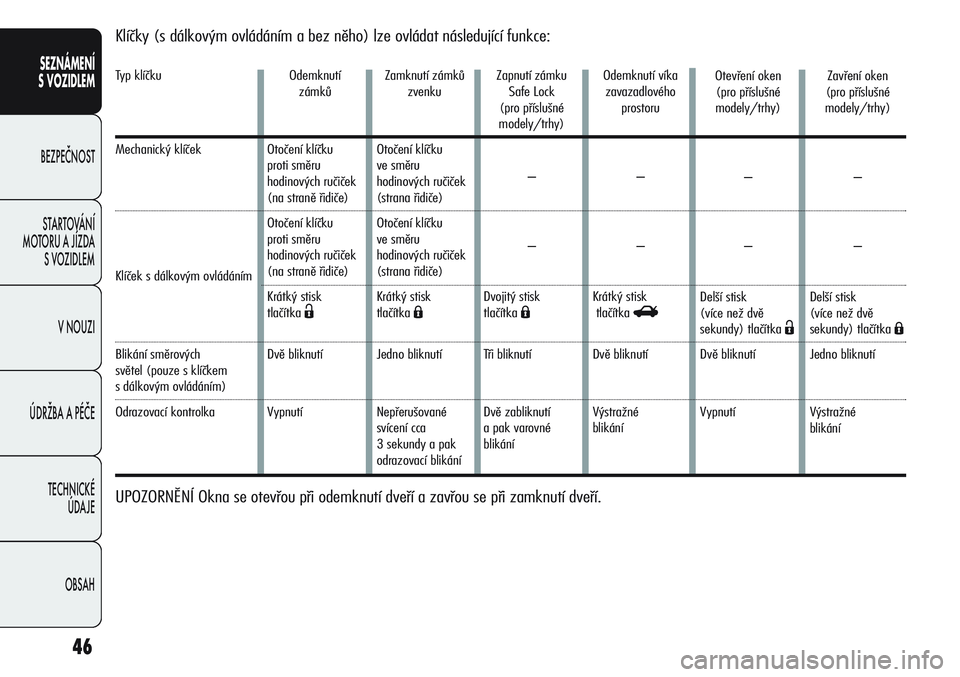

Klíčky (s dálkovým ovládáním a bez něho) lze ovládat následující funkce:
Typ klíčku
Mechanický klíček
Klíček s dálkovým ovládáním
Blikání směrových
světel (pouze s klíčkem
s dálkovým ovládáním)
Odrazovací kontrolka
Odemknutí
zámků
Otočení klíčku
proti směru
hodinových ručiček
(na straně řidiče)
Otočení klíčku
proti směru
hodinových ručiček
(na straně řidiče)
Krátký stisk
tlačítka
Ë
Dvě bliknutí
VypnutíZamknutí zámků
zvenku
Otočení klíčku
ve směru
hodinových ručiček
(strana řidiče)
Otočení klíčku
ve směru
hodinových ručiček
(strana řidiče)
Krátký stisk
tlačítka
Á
Jedno bliknutí
Nepřerušované
svícení cca
3 sekundy a pak
odrazovací blikáníZapnutí zámku
Safe Lock
(pro příslušné
modely/trhy)
–
–
Dvojitý stisk
tlačítka
Á
Tři bliknutí
Dvě zabliknutí
a pak varovné
blikáníOdemknutí víka
zavazadlového
prostoru
–
–
Krátký stisk
tlačítka
R
Dvě bliknutí
Výstražné
blikání
UPOZORNĚNÍ Okna se otevřou při odemknutí dveří a zavřou se při zamknutí dveří.
Otevření oken
(pro příslušné
modely/trhy)
–
–
Delší stisk
(více než dvě
sekundy) tlačítka
Ë
Dvě bliknutí
VypnutíZavření oken
(pro příslušné
modely/trhy)
–
–
Delší stisk
(více než dvě
sekundy) tlačítka
Á
Jedno bliknutí
Výstražné
blikání
