Alfa Romeo Giulietta 2013 Libretto Uso Manutenzione (in Italian)

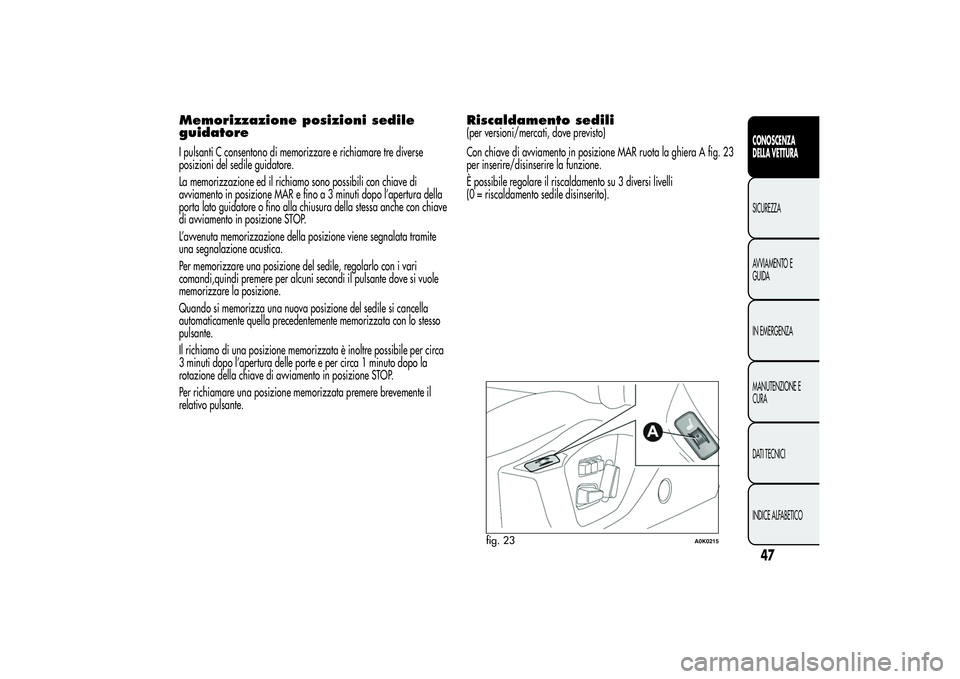

Memorizzazione posizioni sedile
guidatoreI pulsanti C consentono di memorizzare e richiamare tre diverse
posizioni del sedile guidatore.
La memorizzazione ed il richiamo sono possibili con chiave di
avviamento in posizione MAR e fino a 3 minuti dopo l’apertura della
porta lato guidatore o fino alla chiusura della stessa anche con chiave
di avviamento in posizione STOP.
L’avvenuta memorizzazione della posizione viene segnalata tramite
una segnalazione acustica.
Per memorizzare una posizione del sedile, regolarlo con i vari
comandi,quindi premere per alcuni secondi il pulsante dove si vuole
memorizzare la posizione.
Quando si memorizza una nuova posizione del sedile si cancella
automaticamente quella precedentemente memorizzata con lo stesso
pulsante.
Il richiamo di una posizione memorizzata è inoltre possibile per circa
3 minuti dopo l’apertura delle porte e per circa 1 minuto dopo la
rotazione della chiave di avviamento in posizione STOP.
Per richiamare una posizione memorizzata premere brevemente il
relativo pulsante.
Riscaldamento sedili(per versioni/mercati, dove previsto)
Con chiave di avviamento in posizione MAR ruota la ghiera A fig. 23
per inserire/disinserire la funzione.
È possibile regolare il riscaldamento su 3 diversi livelli
(0 = riscaldamento sedile disinserito).
fig. 23
A0K0215
47CONOSCENZA
DELLA VETTURASICUREZZA
AVVIAMENTO E
GUIDA
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO

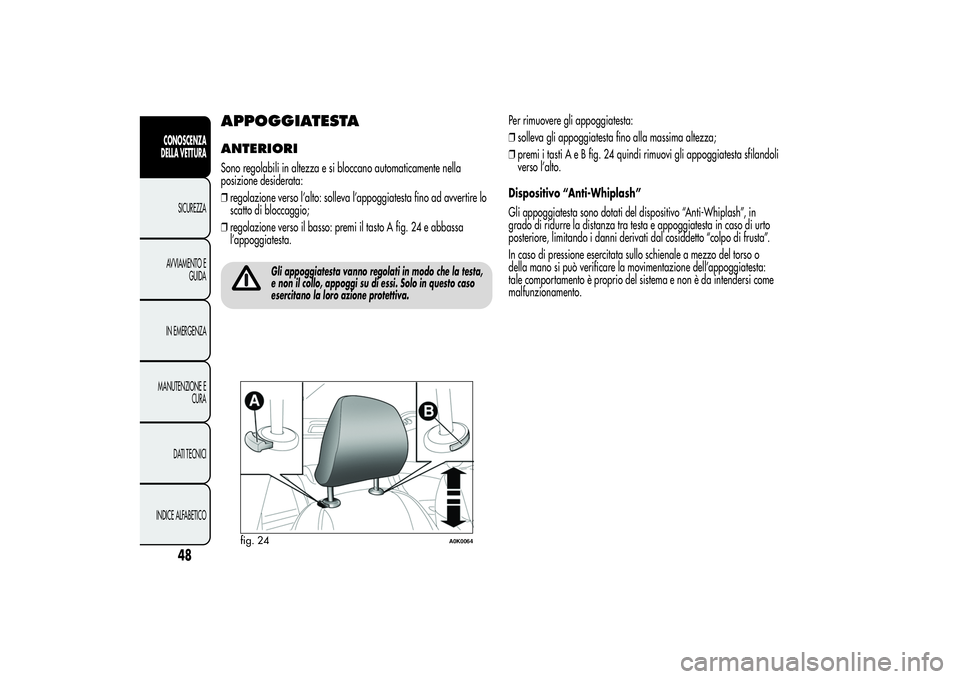

APPOGGIATESTAANTERIORISono regolabili in altezza e si bloccano automaticamente nella
posizione desiderata:
❒regolazione verso l’alto: solleva l’appoggiatesta fino ad avvertire lo
scatto di bloccaggio;
❒regolazione verso il basso: premi il tasto A fig. 24 e abbassa
l’appoggiatesta.
Gli appoggiatesta vanno regolati in modo che la testa,
e non il collo, appoggi su di essi. Solo in questo caso
esercitano la loro azione protettiva.
Per rimuovere gli appoggiatesta:
❒solleva gli appoggiatesta fino alla massima altezza;
❒premi i tasti A e B fig. 24 quindi rimuovi gli appoggiatesta sfilandoli
verso l’alto.
Dispositivo “Anti-Whiplash”
Gli appoggiatesta sono dotati del dispositivo “Anti-Whiplash”, in
grado di ridurre la distanza tra testa e appoggiatesta in caso di urto
posteriore, limitando i danni derivati dal cosiddetto “colpo di frusta”.
In caso di pressione esercitata sullo schienale a mezzo del torso o
della mano si può verificare la movimentazione dell’appoggiatesta:
tale comportamento è proprio del sistema e non è da intendersi come
malfunzionamento.
fig. 24
A0K0064
48
CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO

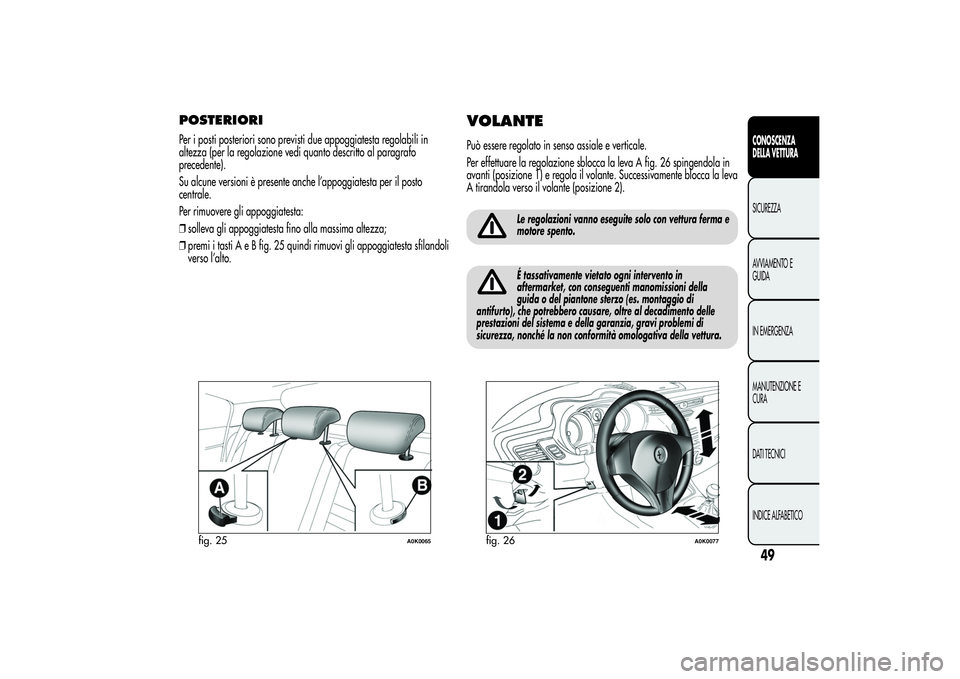

POSTERIORIPer i posti posteriori sono previsti due appoggiatesta regolabili in
altezza (per la regolazione vedi quanto descritto al paragrafo
precedente).
Su alcune versioni è presente anche l’appoggiatesta per il posto
centrale.
Per rimuovere gli appoggiatesta:
❒solleva gli appoggiatesta fino alla massima altezza;
❒premi i tasti A e B fig. 25 quindi rimuovi gli appoggiatesta sfilandoli
verso l’alto.
VOLANTEPuò essere regolato in senso assiale e verticale.
Per effettuare la regolazione sblocca la leva A fig. 26 spingendola in
avanti (posizione 1) e regola il volante. Successivamente blocca la leva
A tirandola verso il volante (posizione 2).
Le regolazioni vanno eseguite solo con vettura ferma e
motore spento.É tassativamente vietato ogni intervento in
aftermarket, con conseguenti manomissioni della
guida o del piantone sterzo (es. montaggio di
antifurto), che potrebbero causare, oltre al decadimento delle
prestazioni del sistema e della garanzia, gravi problemi di
sicurezza, nonché la non conformità omologativa della vettura.
fig. 25
A0K0065
fig. 26
A0K0077
49CONOSCENZA
DELLA VETTURASICUREZZA
AVVIAMENTO E
GUIDA
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO

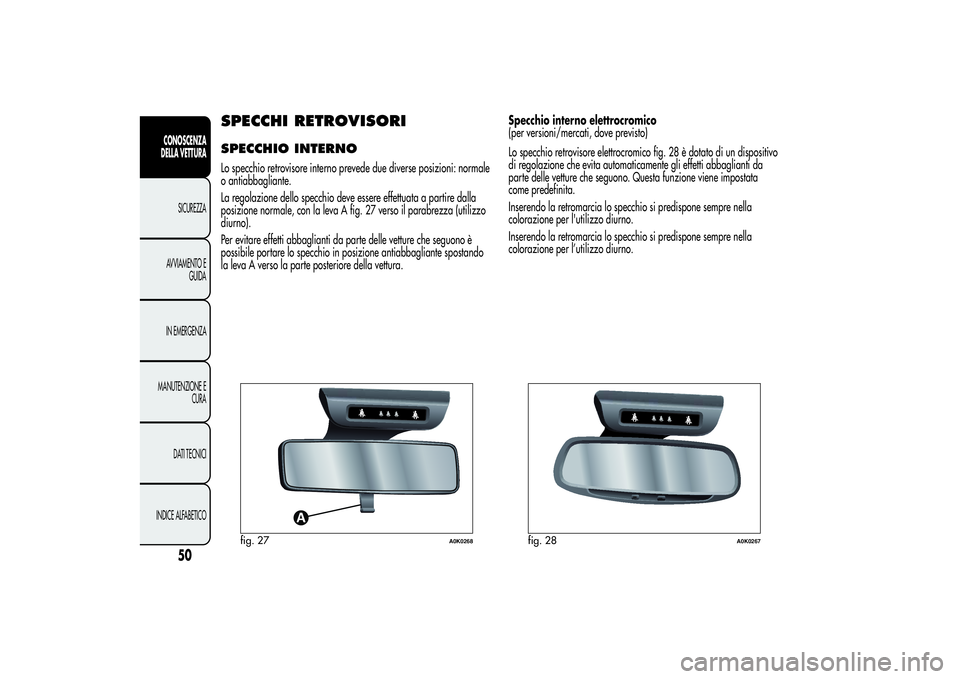

SPECCHI RETROVISORISPECCHIO INTERNOLo specchio retrovisore interno prevede due diverse posizioni: normale
o antiabbagliante.
La regolazione dello specchio deve essere effettuata a partire dalla
posizione normale, con la leva A fig. 27 verso il parabrezza (utilizzo
diurno).
Per evitare effetti abbaglianti da parte delle vetture che seguono è
possibile portare lo specchio in posizione antiabbagliante spostando
la leva A verso la parte posteriore della vettura.Specchio interno elettrocromico
(per versioni/mercati, dove previsto)
Lo specchio retrovisore elettrocromico fig. 28 è dotato di un dispositivo
di regolazione che evita automaticamente gli effetti abbaglianti da
parte delle vetture che seguono. Questa funzione viene impostata
come predefinita.
Inserendo la retromarcia lo specchio si predispone sempre nella
colorazione per l'utilizzo diurno.
Inserendo la retromarcia lo specchio si predispone sempre nella
colorazione per l’utilizzo diurno.
fig. 27
A0K0268
fig. 28
A0K0267
50
CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO

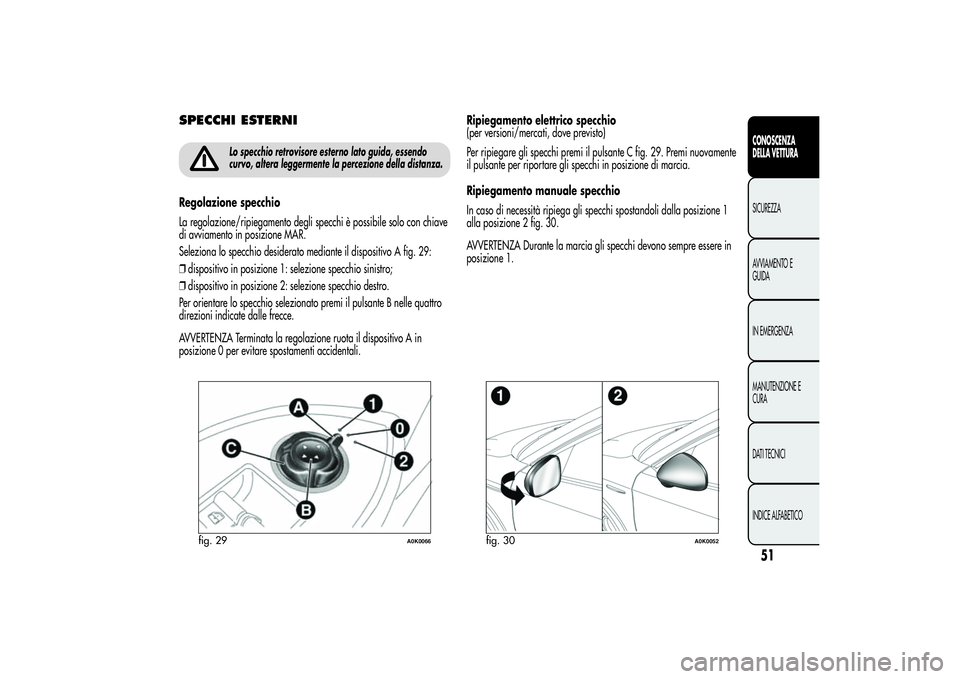

SPECCHI ESTERNI
Lo specchio retrovisore esterno lato guida, essendo
curvo, altera leggermente la percezione della distanza.
Regolazione specchio
La regolazione/ripiegamento degli specchi è possibile solo con chiave
di avviamento in posizione MAR.
Seleziona lo specchio desiderato mediante il dispositivo A fig. 29:
❒dispositivo in posizione 1: selezione specchio sinistro;
❒dispositivo in posizione 2: selezione specchio destro.
Per orientare lo specchio selezionato premi il pulsante B nelle quattro
direzioni indicate dalle frecce.
AVVERTENZA Terminata la regolazione ruota il dispositivo A in
posizione 0 per evitare spostamenti accidentali.Ripiegamento elettrico specchio
(per versioni/mercati, dove previsto)
Per ripiegare gli specchi premi il pulsante C fig. 29. Premi nuovamente
il pulsante per riportare gli specchi in posizione di marcia.
Ripiegamento manuale specchio
In caso di necessità ripiega gli specchi spostandoli dalla posizione 1
alla posizione 2 fig. 30.
AVVERTENZA Durante la marcia gli specchi devono sempre essere in
posizione 1.
fig. 29
A0K0066
fig. 30
A0K0052
51CONOSCENZA
DELLA VETTURASICUREZZA
AVVIAMENTO E
GUIDA
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO

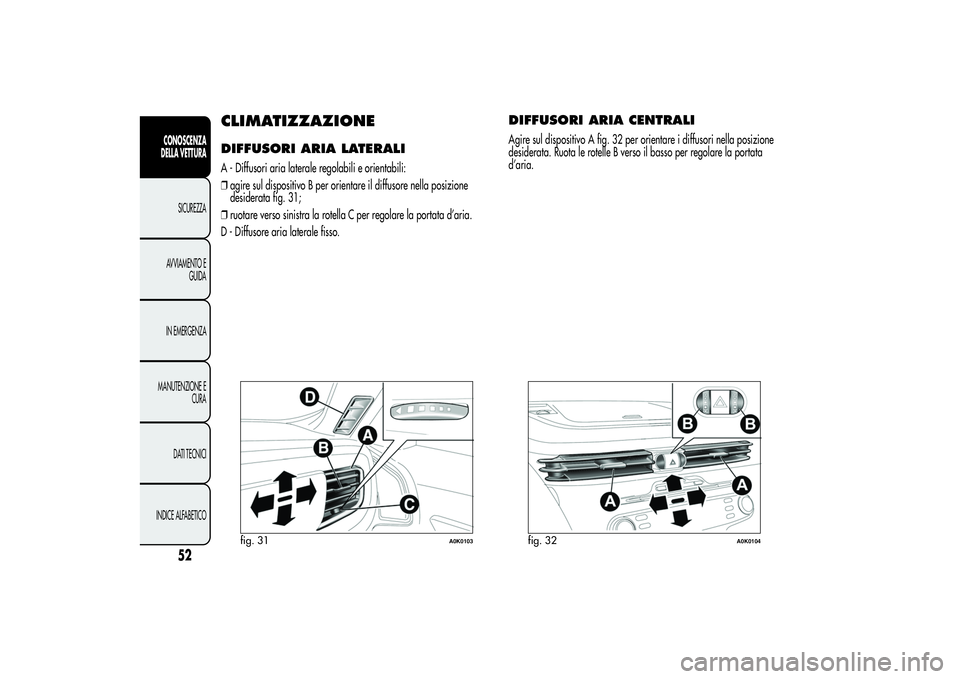

CLIMATIZZAZIONEDIFFUSORI ARIA LATERALIA - Diffusori aria laterale regolabili e orientabili:
❒agire sul dispositivo B per orientare il diffusore nella posizione
desiderata fig. 31;
❒ruotare verso sinistra la rotella C per regolare la portata d’aria.
D - Diffusore aria laterale fisso.
DIFFUSORI ARIA CENTRALIAgire sul dispositivo A fig. 32 per orientare i diffusori nella posizione
desiderata. Ruota le rotelle B verso il basso per regolare la portata
d’aria.
fig. 31
A0K0103
fig. 32
A0K0104
52
CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO

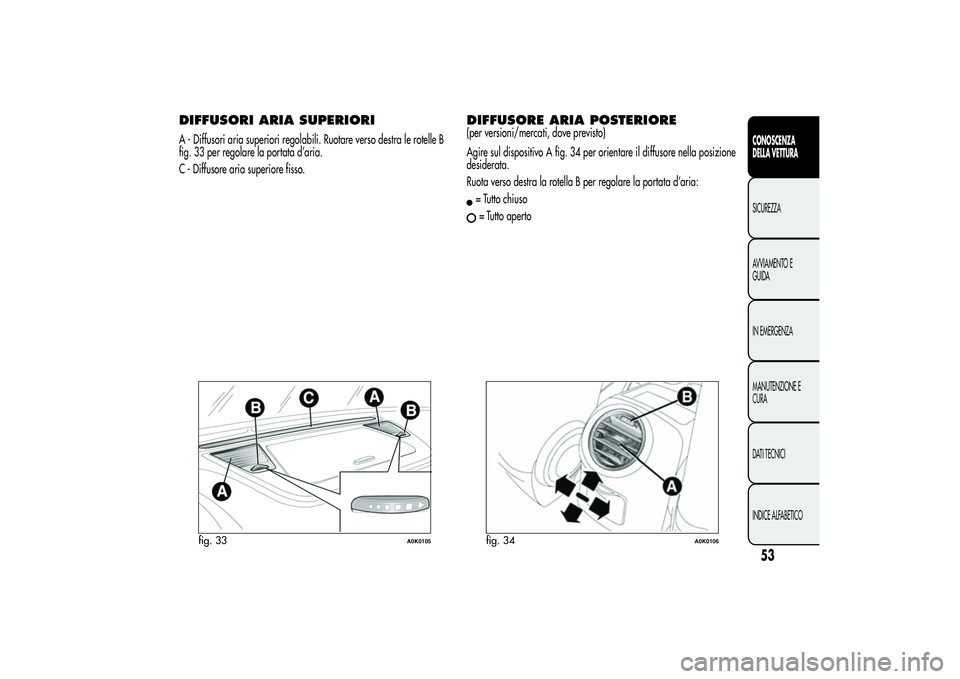

DIFFUSORI ARIA SUPERIORIA - Diffusori aria superiori regolabili. Ruotare verso destra le rotelle B
fig. 33 per regolare la portata d’aria.
C - Diffusore aria superiore fisso.
DIFFUSORE ARIA POSTERIORE(per versioni/mercati, dove previsto)
Agire sul dispositivo A fig. 34 per orientare il diffusore nella posizione
desiderata.
Ruota verso destra la rotella B per regolare la portata d’aria:= Tutto chiuso= Tutto aperto
fig. 33
A0K0105
fig. 34
A0K0106
53CONOSCENZA
DELLA VETTURASICUREZZA
AVVIAMENTO E
GUIDA
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO

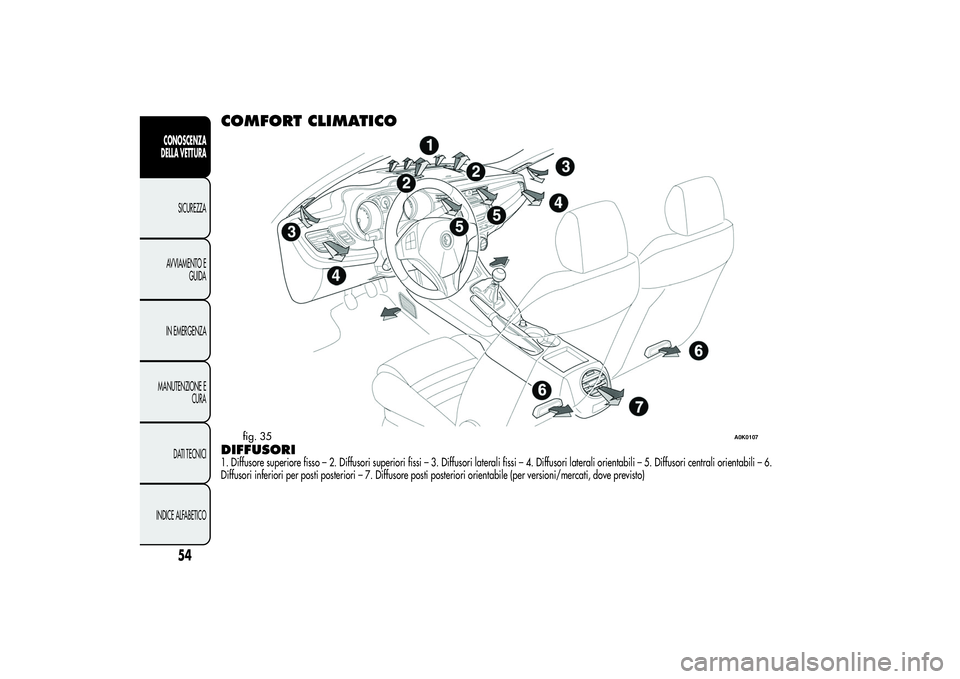

COMFORT CLIMATICODIFFUSORI1. Diffusore superiore fisso – 2. Diffusori superiori fissi – 3. Diffusori laterali fissi – 4. Diffusori laterali orientabili – 5. Diffusori centraliorientabili – 6.
Diffusori inferiori per posti posteriori – 7. Diffusore posti posteriori orientabile (per versioni/mercati, dove previsto)
fig. 35
A0K0107
54
CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO

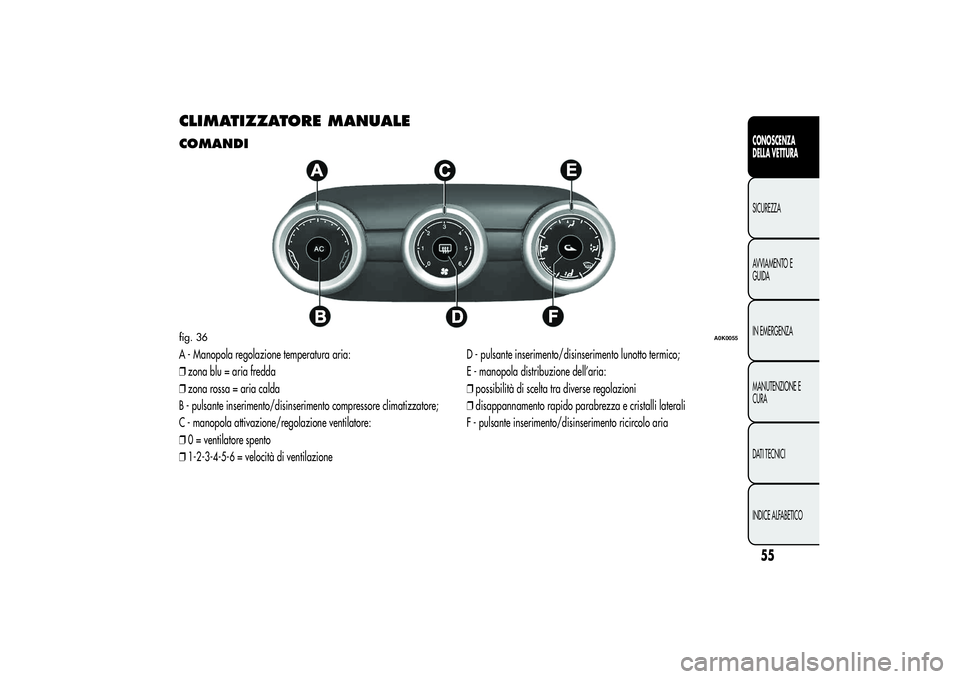

CLIMATIZZATORE MANUALECOMANDIA - Manopola regolazione temperatura aria:
❒zona blu = aria fredda
❒zona rossa = aria calda
B - pulsante inserimento/disinserimento compressore climatizzatore;
C - manopola attivazione/regolazione ventilatore:
❒0 = ventilatore spento
❒1-2-3-4-5-6 = velocità di ventilazioneD - pulsante inserimento/disinserimento lunotto termico;
E - manopola distribuzione dell’aria:
❒possibilità di scelta tra diverse regolazioni
❒disappannamento rapido parabrezza e cristalli laterali
F - pulsante inserimento/disinserimento ricircolo ariafig. 36
A0K0055
55CONOSCENZA
DELLA VETTURASICUREZZA
AVVIAMENTO E
GUIDA
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO

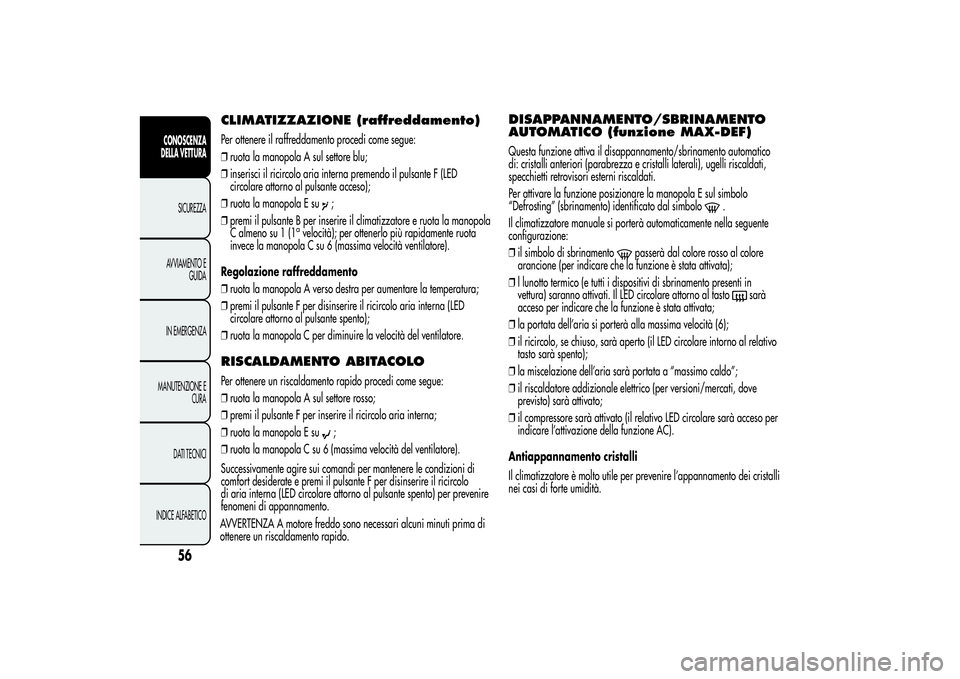

CLIMATIZZAZIONE (raffreddamento)Per ottenere il raffreddamento procedi come segue:
❒ruota la manopola A sul settore blu;
❒inserisci il ricircolo aria interna premendo il pulsante F (LED
circolare attorno al pulsante acceso);
❒ruota la manopola E su
;
❒premi il pulsante B per inserire il climatizzatore e ruota la manopola
C almeno su 1 (1
avelocità); per ottenerlo più rapidamente ruota
invece la manopola C su 6 (massima velocità ventilatore).
Regolazione raffreddamento
❒ruota la manopola A verso destra per aumentare la temperatura;
❒premi il pulsante F per disinserire il ricircolo aria interna (LED
circolare attorno al pulsante spento);
❒ruota la manopola C per diminuire la velocità del ventilatore.
RISCALDAMENTO ABITACOLOPer ottenere un riscaldamento rapido procedi come segue:
❒ruota la manopola A sul settore rosso;
❒premi il pulsante F per inserire il ricircolo aria interna;
❒ruota la manopola E su
;
❒ruota la manopola C su 6 (massima velocità del ventilatore).
Successivamente agire sui comandi per mantenere le condizioni di
comfort desiderate e premi il pulsante F per disinserire il ricircolo
di aria interna (LED circolare attorno al pulsante spento) per prevenire
fenomeni di appannamento.
AVVERTENZA A motore freddo sono necessari alcuni minuti prima di
ottenere un riscaldamento rapido.
DISAPPANNAMENTO/SBRINAMENTO
AUTOMATICO (funzione MAX-DEF)Questa funzione attiva il disappannamento/sbrinamento automatico
di: cristalli anteriori (parabrezza e cristalli laterali), ugelli riscaldati,
specchietti retrovisori esterni riscaldati.
Per attivare la funzione posizionare la manopola E sul simbolo
“Defrosting” (sbrinamento) identificato dal simbolo
.
Il climatizzatore manuale si porterà automaticamente nella seguente
configurazione:
❒il simbolo di sbrinamento
passerà dal colore rosso al colore
arancione (per indicare che la funzione è stata attivata);
❒l lunotto termico (e tutti i dispositivi di sbrinamento presenti in
vettura) saranno attivati. Il LED circolare attorno al tasto
sarà
acceso per indicare che la funzione è stata attivata;
❒la portata dell’aria si porterà alla massima velocità (6);
❒il ricircolo, se chiuso, sarà aperto (il LED circolare intorno al relativo
tasto sarà spento);
❒la miscelazione dell’aria sarà portata a “massimo caldo”;
❒il riscaldatore addizionale elettrico (per versioni/mercati, dove
previsto) sarà attivato;
❒il compressore sarà attivato (il relativo LED circolare sarà acceso per
indicare l’attivazione della funzione AC).
Antiappannamento cristalli
Il climatizzatore è molto utile per prevenire l’appannamento dei cristalli
nei casi di forte umidità.
