VERSIONER MED REKONFIGURERBART MULTIFUNKTIONSDISPLAYA. Speedometer – B. Rekonfigurerbart multifunktionsdisplay – C. Omdrejningstæller – D. Brændstofmåler med kontrollampe for reserve – E.
Kølevæsketermometer med kontrollampe for maks. temperatur
Kontrollamper, der kun findes på dieselversioner. På dieselversioner er omdrejningstællerens maksimale
omdrejninger på 6000.
VIGTIGT Instrumenternes baggrundsbelysning kan variere alt efter versionen.
260 240220 200 180 160
140
100120
80
60
40
20
0
120
0Giri x 1000
2
1 345
6
7
8
011/2
Benzina
50130Acqua°C
90
20:30
20 C°2
Lunedi
15
Marzo123456 km
102
A0K2301
97
Page 102 of 268

SPEEDOMETER
Angiver bilens hastighed
OMDREJNINGSTÆLLER
Angiver motorens omdrejningstal
BRÆNDSTOFMÅLER
Angiver mængden af brændstof i
tanken.
Kontrollampen på indikatoren begynder
at lyse, når der er 8-10 liter brændstof
tilbage i tanken. I så fald skal der
hurtigst muligt foretages
brændstofpåfyldning.
Kør ikke med næsten tom tank.
Uregelmæssigheder i
brændstoftilførslen kan medføre skader
på katalysatoren.KØLEVÆSKE
TERMOMETER
Viseren angiver temperaturen for
motorens kølevæske. Visningen
begynder, når væskens temperatur
overstiger ca. 50° C.
Under normale forhold skal viseren
bevæge sig mellem forskellige
positioner på skalaen afhængigt af
bilens driftsbetingelser.
Hvis kontrollampen lyser, betyder det,
at kølevæsketemperaturen er for høj.
Stands i dette tilfælde motoren, og
henvend dig til Alfa Romeos servicenet.
TRIPCOMPUTER
FORKORTET
Tripcomputeren kan vise data for en
igangværende tur (med
tændingsnøglen i position MAR).
Denne funktion er kendetegnet af to
forskellige hukommelser kaldet "Trip
A" og Trip B", som registrerer data for
"fuldførte rejser" (køreture)
uafhængigt af hinanden.
Begge funktioner kan nulstilles: reset
- start på ny rejse.
“Trip A” viser data for:
❒Aktionsradius
❒Kørt strækning
❒Gennemsnitsforbrug
❒Øjeblikkeligt forbrug
❒Gennemsnitsfart
❒Rejsetid (kørt tid).
98
LÆR INSTRUMENTGRUPPEN AT KENDE
Page 103 of 268

"Trip B" viser data for:
❒Kørt strækning B
❒Gennemsnitsforbrug B
❒Gennemsnitsfart B
❒Rejsetid B (kørt tid).
"Trip B" kan slås fra (se afsnittet "Trip B
fra/til"). Data for “Aktionsradius” og
“Øjeblikkeligt forbrug” kan ikke
nulstilles.
VISTE DATA
Aktionsradius
Angiver hvor langt bilen kan køre inden
den skal tankes op, forudsat at
kørselsbetingelserne forbliver
uændrede.
Displayet viser angivelsen "----" i
følgende tilfælde:
❒Hvis aktionsradiussen er under 50
km (eller 30 miles)
❒hvis bilen har holdt stille med gående
motor i længere tid.VIGTIGT Aktionsradiussen afhænger af
adskillige faktorer: køremåde (se
"Køremåde" under "Økonomisk kørsel"
i kapitlet "Start og kørsel"), rutens art
(motorvej, landevej, by, bjerge osv.) og
bilens brugsbetingelser (belæsning,
dæktryk osv.). Disse forhold skal tages i
betragtning ved planlægning af turen.
Kørt strækning
Angiver den strækning, som bilen har
kørt siden sidste nulstilling.
Gennemsnitsforbrug
Angiver det gennemsnitlige
brændstofforbrug siden sidste
nulstilling.
Øjeblikkeligt forbrug
Angiver det øjeblikkelige
brændstofforbrug (opdateres løbende).
Hvis bilen holder stille en vis tid med
gående motor, viser displayet “----”.
Gennemsnitsfart
Angiver bilens gennemsnitlige
hastighed udregnet på basis af den
samlede tid siden sidste nulstilling.Rejsetid
Angiver den tid bilen har kørt siden
sidste nulstilling.
VISNINGER PÅ DISPLAY
Hver gang der vises en data, vises
følgende oplysninger på displayet:
❒animeret ikon i øverste del fig. 103
❒teksten “Trip” (eller “Trip A” eller “Trip
B”) (B)
❒navn, værdi og måleenhed
vedrørende den valgte data (f.eks.
"Aktionsradius" 1500 km”) (C).
103
A0K2011
99
Page 104 of 268

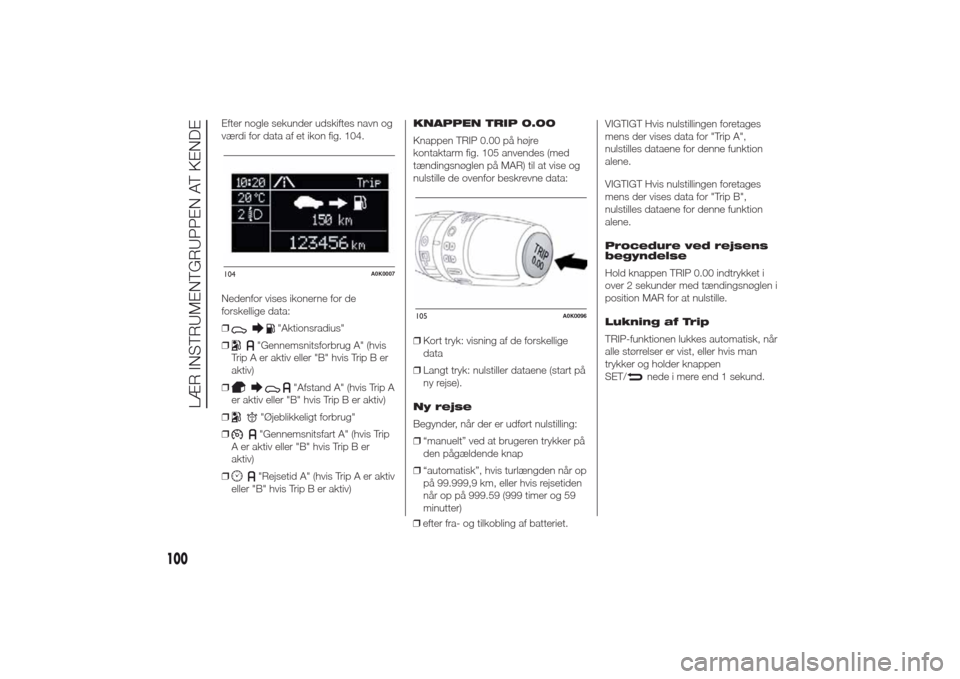

Efter nogle sekunder udskiftes navn og
værdi for data af et ikon fig. 104.
Nedenfor vises ikonerne for de
forskellige data:
❒
"Aktionsradius"
❒
"Gennemsnitsforbrug A" (hvis
Trip A er aktiv eller "B" hvis Trip B er
aktiv)
❒
"Afstand A" (hvis Trip A
er aktiv eller "B" hvis Trip B er aktiv)
❒
"Øjeblikkeligt forbrug"
❒"Gennemsnitsfart A" (hvis Trip
A er aktiv eller "B" hvis Trip B er
aktiv)
❒"Rejsetid A" (hvis Trip A er aktiv
eller "B" hvis Trip B er aktiv)KNAPPEN TRIP 0.00
Knappen TRIP 0.00 på højre
kontaktarm fig. 105 anvendes (med
tændingsnøglen på MAR) til at vise og
nulstille de ovenfor beskrevne data:
❒Kort tryk: visning af de forskellige
data
❒Langt tryk: nulstiller dataene (start på
ny rejse).
Ny rejse
Begynder, når der er udført nulstilling:
❒“manuelt” ved at brugeren trykker på
den pågældende knap
❒“automatisk”, hvis turlængden når op
på 99.999,9 km, eller hvis rejsetiden
når op på 999.59 (999 timer og 59
minutter)
❒efter fra- og tilkobling af batteriet.VIGTIGT Hvis nulstillingen foretages
mens der vises data for "Trip A",
nulstilles dataene for denne funktion
alene.
VIGTIGT Hvis nulstillingen foretages
mens der vises data for "Trip B",
nulstilles dataene for denne funktion
alene.
Procedure ved rejsens
begyndelse
Hold knappen TRIP 0.00 indtrykket i
over 2 sekunder med tændingsnøglen i
position MAR for at nulstille.
Lukning af Trip
TRIP-funktionen lukkes automatisk, når
alle størrelser er vist, eller hvis man
trykker og holder knappen
SET/
nede i mere end 1 sekund.
104
A0K0007
105
A0K0096
100
LÆR INSTRUMENTGRUPPEN AT KENDE
Page 105 of 268

KONTROLLAMPER OG MEDDELELSERVIGTIGT! En lysende kontrollampe kan være ledsaget af en specifik meddelelse og/eller lydsignal, hvor instrumentgruppen giver
mulighed for det. Disse meddelelser er kortfattede advarsler eller forholdsregler der hverken må opfattes som udtømmende
eller som et alternativ til instruktionsbogen, hvis anvisninger altid bør læses og følges omhyggeligt. Hold dig altid til
oplysningerne i dette kapitel, hvis der angives en fejl.
VIGTIGT! Fejlmeddelelser der vises på displayet, er inddelt i to kategorier: alvorlige og mindre alvorlige fejl. Alvorlige fejl angives
med en gentaget og forlænget advarselscyklus. Mindre alvorlige fejl angives med en mere kortvarig advarselscyklus.
Advarselscyklussen kan i begge tilfælde afbrydes ved et tryk på knappen . Kontrollampen forbliver derimod tændt indtil fejlen er
afhjulpet.
KONTROLLAMPER I INSTRUMENTGRUPPEKontrollamper i
instrumentgruppeBetydning Handling
rødFOR LAV BREMSEVÆSKESTAND /
AKTIVERET HÅNDBREMSE
Kontrollampen lyser op, når tændingsnøglen
drejes til position MAR, men skal slukke efter
nogle sekunder.
For lav bremsevæskestand
Kontrollampen (eller symbolet på displayet) lyser
op hvis bremsevæskestanden i beholderen
kommer under minimumsgrænsen som følge af
en eventuel utæthed i kredsløbet.
Displayet viser den pågældende meddelelse.Genopret bremsevæskeniveauet, og kontroller, at
lampen slukker.
Hvis kontrollampen forbliver tændt, skal man
kontakte et Alfa Romeo værksted.
Aktiveret håndbremse
Kontrollampen (eller symbolet på displayet) lyser,
når håndbremsen er aktiveret. Hvis bilen er i
bevægelse, udsendes desuden en lydsignalering.Slip håndbremsen, og kontroller, at lampen
slukker.
Kontakt et Alfa Romeo værksted, hvis
kontrollampen (eller symbolet på displayet)
forbliver tændt.
101
Page 106 of 268

Kontrollamper i
instrumentgruppeBetydning Handling
rødravgulFEJL VED EBD-SYSTEM
Hvis kontrollamperne
(rød) og
(ravgul)
lyser op samtidig, når motoren er i gang, betyder
det, at der er opstået en fejl ved EBD-systemet,
eller at dette ikke er til rådighed. I så fald kan en
kraftig opbremsning medføre tidlig
baghjulsblokade med deraf følgende risiko for
udskridning.
Displayet viser den pågældende meddelelse.Kør med største forsigtighed til nærmeste Alfa
Romeo værksted, og lad dem kontrollere
systemet.
rødFEJL VED AIRBAG
Kontrollampen lyser op, når tændingsnøglen
drejes til position MAR, men skal slukke efter
nogle sekunder.
Kontrollampen forbliver tændt med fast lys, hvis
der er opstået en fejl ved airbagsystemet.
Displayet viser den pågældende meddelelse.
63) 64)
rødSIKKERHEDSSELE IKKE SPÆNDT
(afhængigt af versioner/markeder)
Kontrollampen tænder med fast lys, hvis
førersædets sikkerhedssele ikke er spændt, når
bilen holder stille.
Hvis sikkerhedsselerne på forsæderne stadig ikke
er spændt, når bilen kører, blinker kontrollampen,
og der afgives et lydsignal.Henvend dig til et Alfa Romeo værksted for
permanent at deaktivere selealarmen. Systemet
kan slås til igen i setup-menuen.
102
LÆR INSTRUMENTGRUPPEN AT KENDE
Page 107 of 268

Kontrollamper i
instrumentgruppeBetydning Handling
rødFEJL PÅ GENERATOR
Kontrollampen i instrumentgruppen lyser op, når
tændingsnøglen drejes til position MAR, men skal
slukke så snart motoren er startet (med motoren i
tomgang er en let forsinket slukning acceptabel).Hvis kontrollampen (eller symbolet på displayet)
bliver ved med at lyse med fast lys eller blinke,
skal man straks henvende sig til et Alfa Romeo
værksted.
BEMÆRK
63) Hvis kontrollampen
ikke lyser op, når nøglen drejes til position MAR, eller hvis den forbliver tændt under kørslen
(ledsaget af en meddelelse på displayet), kan der være opstået en fejl i fastholdelsessystemerne. I så fald risikerer
man, at airbags eller selestrammere ikke bliver udløst ved et sammenstød, eller - i sjældnere tilfælde - at de udløses
uden ydre årsag. Kontakt omgående et Alfa Romeo værksted for at få systemet kontrolleret, inden du kører.
64) Fejl ved kontrollampen
signaleres ved at kontrollampen
blinker i mere end de normale 4 sekunder (placeret på
panelet oven over det indvendige førerspejl). Herudover afbryder airbagsystemet automatisk airbaggen i
passagersiden. I så fald er det muligt, at kontrollampen
ikke angiver eventuelle fejl ved sikkerhedssystemerne.
Kontakt omgående et Alfa Romeo værksted for at få systemet kontrolleret, inden du kører.
103
Page 108 of 268

VIGTIGT
12) Hvis kontrollampen
tænder under kørslen, skal du omgående standse kørslen og kontakte et Alfa Romeo
værksted.
104
LÆR INSTRUMENTGRUPPEN AT KENDE
Kontrollamper i
instrumentgruppeBetydning Handling
rødFOR LAVT MOTOROLIETRYK
Kontrollampen i instrumentgruppen lyser op, når tændingsnøglen drejes
til position MAR, men skal slukke så snart motoren er startet.
Kontrollampen tænder og lyser konstant, samtidig med (afhængigt af
versioner/markeder) at der vises en meddelelse på displayet, når
systemet registrerer et for lavt motorolietryk.
12)
Page 109 of 268

Kontrollamper i
instrumentgruppeBetydning Handling
rødNEDBRUDT MOTOROLIE
(afhængigt af versioner/markeder)
Kontrollampen tænder og blinker, og der vises (afhængigt af versioner/
markeder) en specifik meddelelse på displayet.
Afhængigt af versionerne kan kontrollampen blinke med følgende
funktion:
- i 1 minut hver anden time
- i cyklusser på 3 minutter, hvor lampen slukker i 5 sekunders intervaller,
indtil olien udskiftes.
Efter den første advarsel, og hver gang motoren startes efterfølgende,
blinker lampen, som ovenfor anført, indtil olien udskiftes. Ud over den
digitale kontrollampe viser displayet (afhængigt af versioner/markeder) en
tilhørende meddelelse. At denne kontrollampe blinker skal ikke betragtes
som en fejl på bilen, men som et signal om, at den almindelige brug af
bilen har ført til, at det er nødvendigt at udskifte olien. Olien forringes
hurtigere i følgende tilfælde:
– Hovedsagelig bykørsel, som gør regenereringsprocessen for
partikelfiltret hyppigere.
- Brug af bilen til korte ture, som forhindrer motoren i at nå normal
driftstemperatur.
- Gentagne afbrydelser af regenereringsprocessen, signaleret ved at
partikelfiltrets kontrollampe tænder.Kontakt hurtigst muligt et
Alfa Romeo værksted.
65) 66)
105
Page 110 of 268

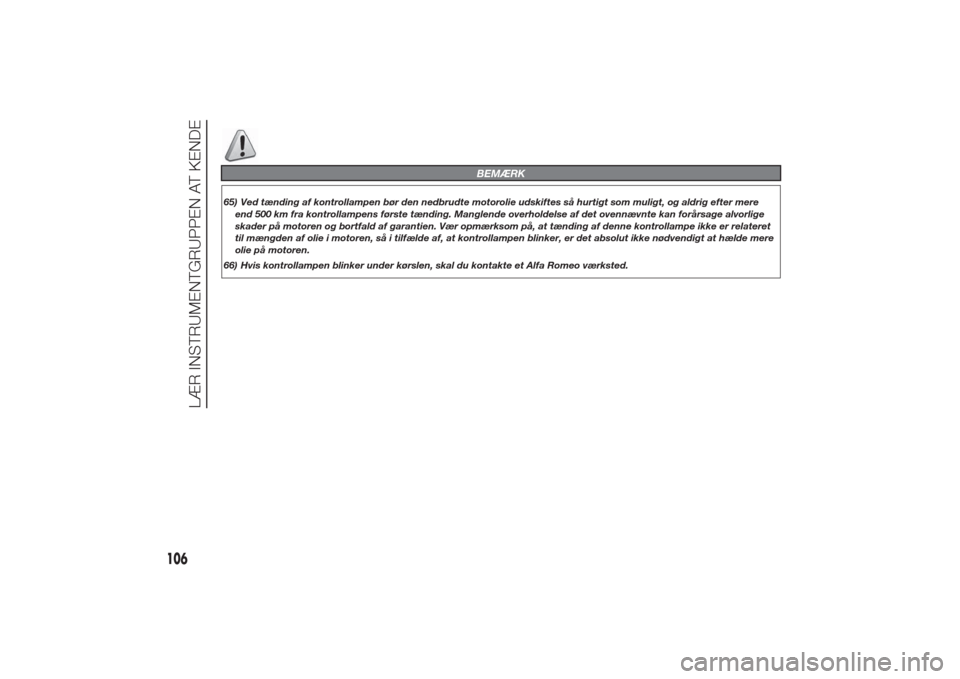

BEMÆRK
65) Ved tænding af kontrollampen bør den nedbrudte motorolie udskiftes så hurtigt som muligt, og aldrig efter mere
end 500 km fra kontrollampens første tænding. Manglende overholdelse af det ovennævnte kan forårsage alvorlige
skader på motoren og bortfald af garantien. Vær opmærksom på, at tænding af denne kontrollampe ikke er relateret
til mængden af olie i motoren, så i tilfælde af, at kontrollampen blinker, er det absolut ikke nødvendigt at hælde mere
olie på motoren.
66) Hvis kontrollampen blinker under kørslen, skal du kontakte et Alfa Romeo værksted.
106
LÆR INSTRUMENTGRUPPEN AT KENDE
