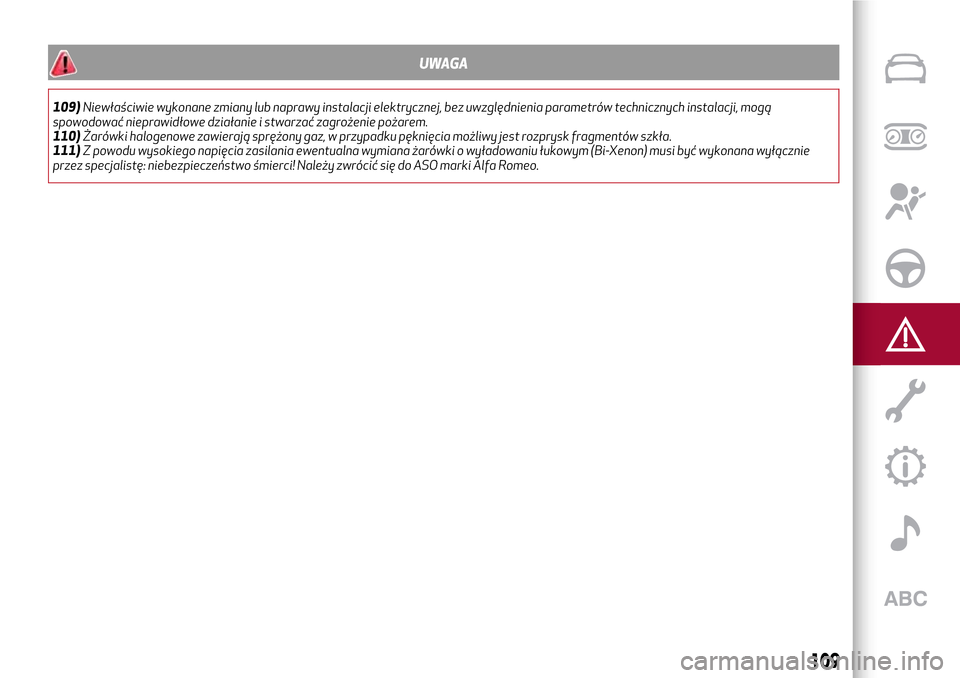

UWAGA
109)Niewłaściwie wykonane zmiany lub naprawy instalacji elektrycznej, bez uwzględnienia parametrów technicznych instalacji, mogą
spowodować nieprawidłowe działanie i stwarzać zagrożenie pożarem.
110)Żarówki halogenowe zawierają sprężony gaz, w przypadku pęknięcia możliwy jest rozprysk fragmentów szkła.
111)Z powodu wysokiego napięcia zasilania ewentualna wymiana żarówki o wyładowaniu łukowym (Bi-Xenon) musi być wykonana wyłącznie
przez specjalistę: niebezpieczeństwo śmierci! Należy zwrócić się do ASO marki Alfa Romeo.
109
Page 112 of 228

WYMIANA ŻARÓWKI ŚWIATEŁ
ZEWNĘTRZNYCH
ZESPOŁY OPTYCZNE PRZEDNIE
Zawierają żarówki świateł
pozycyjnych/świateł do jazdy dziennej
(D.R.L.), świateł mijania, świateł
drogowych i kierunkowskazów.
Rozmieszczenie żarówek jest
następujące rys. 71:
1: Światła mijania
2: Światła pozycyjne/światła do jazdy
dziennej i światła drogowe
3: Kierunkowskazy
ŚWIATŁA POZYCYJNE/ŚWIATŁA DO
JAZDY DZIENNEJ (D.R.L.)
Są to światła typu diodowego (LED).
W celu dokonania wymiany należy
zwrócić się do ASO marki Alfa Romeo.
ŚWIATŁA DROGOWE
Aby wymienić żarówkę, należy:
zdjąć pokrywę 2 rys. 71;
wysunąć konektor 3 rys. 72,
a następnie otworzyć zaczepy 1,
wysuwając je na zewnątrz;
wyjąć żarówkę 2 i wymienić ją;
zamontować nową żarówkę,
upewniając się, czy jest prawidłowo
zablokowana, a następnie zamocować
zaczepy 1 i podłączyć konektor 3;
zamontować z powrotem na miejsce
pokrywę 2 rys. 71.
ŚWIATŁA MIJANIA
Aby wymienić żarówkę, należy:
zdjąć pokrywę 1 rys. 71;
wysunąć konektor 2 rys. 73, nacisnąć
do przodu zaczep 1, a następnie odłączyć
go, naciskając w stronę wewnętrzną
samochodu;
wyjąć żarówkę 3 i wymienić ją;
zamontować nową żarówkę,
upewniając się, czy jest prawidłowo
zablokowana, a następnie zamocować
zaczepy 1 i podłączyć konektor 2;
zamontować z powrotem na miejsce
pokrywę 1 rys. 71.
KIERUNKOWSKAZY
Przednie
Aby wymienić żarówkę, należy:
obrócić o ¼ obrotu w kierunku
przeciwnym do ruchu wskazówek zegara
pokrywę 3 rys. 71;
71A0K0631C
72A0K0632C
73A0K0633C
110
W RAZIE AWARII
Page 113 of 228

wymienić zespół żarówka + oprawa
żarówki 1 rys. 74.
Boczne
Są to światła typu diodowego (LED).
W celu dokonania wymiany należy
zwrócić się do ASO marki Alfa Romeo.
ŚWIATŁA PRZECIWMGŁOWE
PRZEDNIE
(dla wersji/rynków, gdzie przewidziano)
W celu dokonania wymiany tych żarówek
należy zwrócić się do ASO Alfa Romeo.
ZESPOŁY OPTYCZNE TYLNE
Zawierają żarówki świateł pozycyjnych,
świateł stop, kierunkowskazów (żarówki
znajdujące się w zespole optycznym
stałym) i świateł cofania oraz tylnych
świateł przeciwmgłowych (żarówki
znajdujące się w zespole optycznym

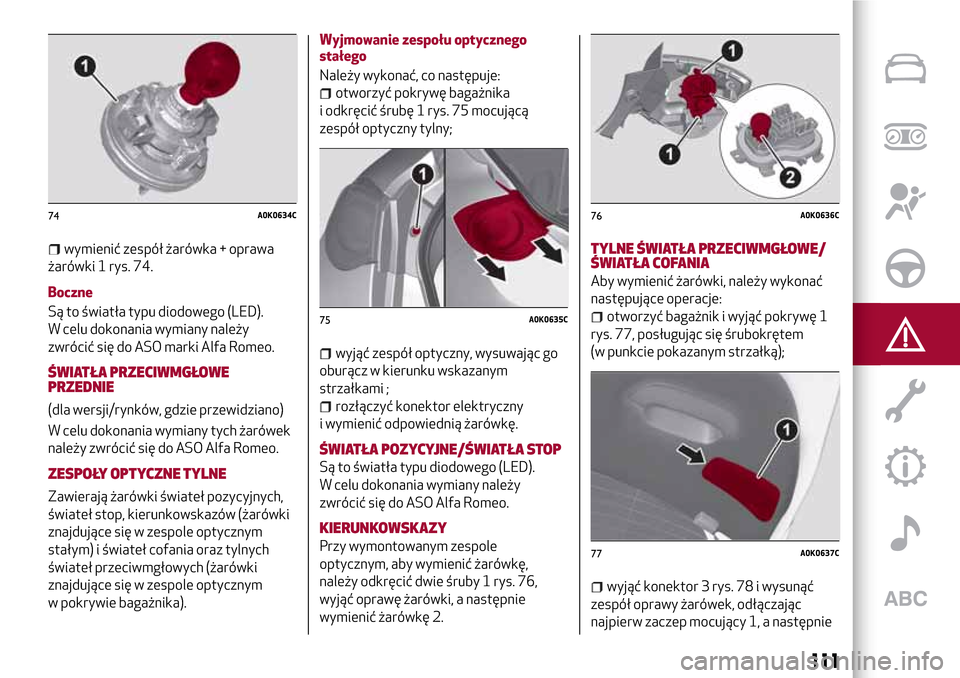

w pokrywie bagażnika).Wyjmowanie zespołu optycznego
stałego
Należy wykonać, co następuje:
otworzyć pokrywę bagażnika
i odkręcić śrubę 1 rys. 75 mocującą
zespół optyczny tylny;
wyjąć zespół optyczny, wysuwając go
oburącz w kierunku wskazanym
strzałkami ;
rozłączyć konektor elektryczny
i wymienić odpowiednią żarówkę.
ŚWIATŁA POZYCYJNE/ŚWIATŁA STOP
Są to światła typu diodowego (LED).
W celu dokonania wymiany należy
zwrócić się do ASO Alfa Romeo.
KIERUNKOWSKAZY
Przy wymontowanym zespole
optycznym, aby wymienić żarówkę,
należy odkręcić dwie śruby 1 rys. 76,
wyjąć oprawę żarówki, a następnie
wymienić żarówkę 2.
TYLNE ŚWIATŁA PRZECIWMGŁOWE/
ŚWIATŁA COFANIA

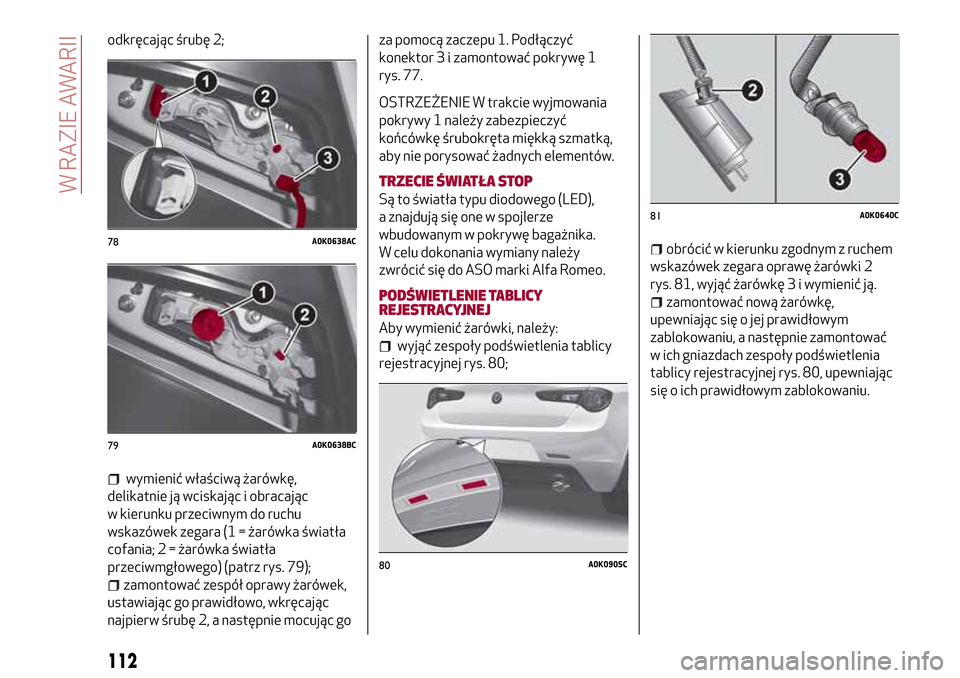

Aby wymienić żarówki, należy wykonać
następujące operacje:
otworzyć bagażnik i wyjąć pokrywę 1
rys. 77, posługując się śrubokrętem
(w punkcie pokazanym strzałką);
wyjąć konektor 3 rys. 78 i wysunąć
zespół oprawy żarówek, odłączając
najpierw zaczep mocujący 1, a następnie
74A0K0634C
75A0K0635C
76A0K0636C
77A0K0637C
111
Page 114 of 228

odkręcając śrubę 2;
wymienić właściwą żarówkę,
delikatnie ją wciskając i obracając
w kierunku przeciwnym do ruchu
wskazówek zegara (1 = żarówka światła
cofania; 2 = żarówka światła
przeciwmgłowego) (patrz rys. 79);
zamontować zespół oprawy żarówek,
ustawiając go prawidłowo, wkręcając
najpierw śrubę 2, a następnie mocując goza pomocą zaczepu 1. Podłączyć
konektor 3 i zamontować pokrywę 1
rys. 77.
OSTRZEŻENIE W trakcie wyjmowania
pokrywy 1 należy zabezpieczyć
końcówkę śrubokręta miękką szmatką,
aby nie porysować żadnych elementów.
TRZECIE ŚWIATŁA STOP
Są to światła typu diodowego (LED),
a znajdują się one w spojlerze
wbudowanym w pokrywę bagażnika.
W celu dokonania wymiany należy
zwrócić się do ASO marki Alfa Romeo.
PODŚWIETLENIE TABLICY
REJESTRACYJNEJ
Aby wymienić żarówki, należy:
wyjąć zespoły podświetlenia tablicy
rejestracyjnej rys. 80;
obrócić w kierunku zgodnym z ruchem
wskazówek zegara oprawę żarówki 2
rys. 81, wyjąć żarówkę 3 i wymienić ją.
zamontować nową żarówkę,
upewniając się o jej prawidłowym
zablokowaniu, a następnie zamontować
w ich gniazdach zespoły podświetlenia
tablicy rejestracyjnej rys. 80, upewniając
się o ich prawidłowym zablokowaniu.
78A0K0638AC
79A0K0638BC
80A0K0905C
81A0K0640C
112
W RAZIE AWARII
Page 115 of 228

WYMIANA BEZPIECZNIKÓW
OPIS OGÓLNY
Bezpieczniki stanowią zabezpieczenie
instalacji elektrycznej samochodu,
interweniując w razie awarii lub
niewłaściwego jej działania.
Aby wyjąć bezpieczniki, należy użyć
szczypiec umieszczonych po
wewnętrznej stronie pokrywy skrzynki
bezpieczników w komorze silnika (w celu
wyjęcia pokrywy, patrz opis w sekcji
„Skrzynka bezpieczników w komorze
silnika”).
WERSJE Z AUTOMATYCZNĄ SKRZYNIĄ
BIEGÓW „ALFA TCT”
(dla wersji/rynków, gdzie przewidziano)
Elementy skrzyni biegów Alfa TCT
zabezpieczone są specyficznymi
bezpiecznikami. W razie konieczności
dokonania ewentualnej wymiany, należy
zwrócić się do ASO marki Alfa Romeo.
SKRZYNKI BEZPIECZNIKÓW
Bezpieczniki pogrupowane są w trzech
skrzynkach bezpieczników znajdujących
się w komorze silnika, w desce

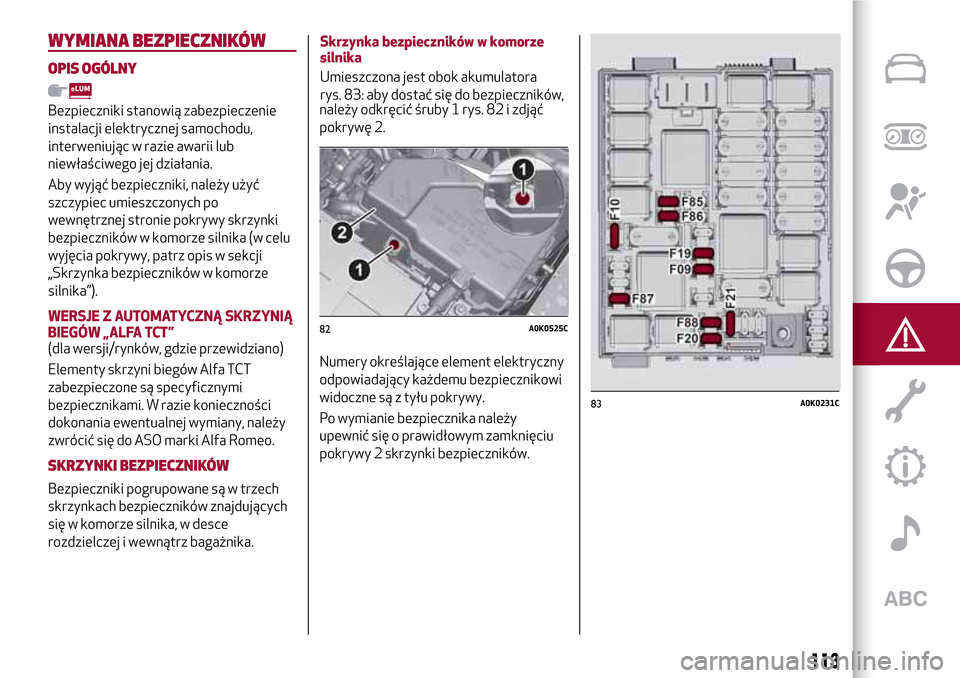

rozdzielczej i wewnątrz bagażnika.Skrzynka bezpieczników w komorze
silnika
Umieszczona jest obok akumulatora
rys. 83: aby dostać się do bezpieczników,
należy odkręcić śruby 1 rys. 82 i zdjąć
pokrywę 2.
Numery określające element elektryczny
odpowiadający każdemu bezpiecznikowi
widoczne są z tyłu pokrywy.
Po wymianie bezpiecznika należy
upewnić się o prawidłowym zamknięciu
pokrywy 2 skrzynki bezpieczników.
82A0K0525C
83A0K0231C
113
Page 116 of 228

Skrzynka bezpieczników w desce
rozdzielczej
Aby dostać się do bezpieczników rys. 85,
należy umieścić dłoń w gnieździe 1
rys. 84 i obniżyć pokrywę 2.Skrzynka bezpieczników w bagażniku
Skrzynka bezpieczników (rys. 86 )
umieszczona jest po lewej stronie
bagażnika pod wykładziną boczną.
W celu dokonania wymiany należy
zwrócić się do ASO marki Alfa Romeo.
84A0K0527C
85A0K0244C
86A0K0529C
114
W RAZIE AWARII
Page 117 of 228

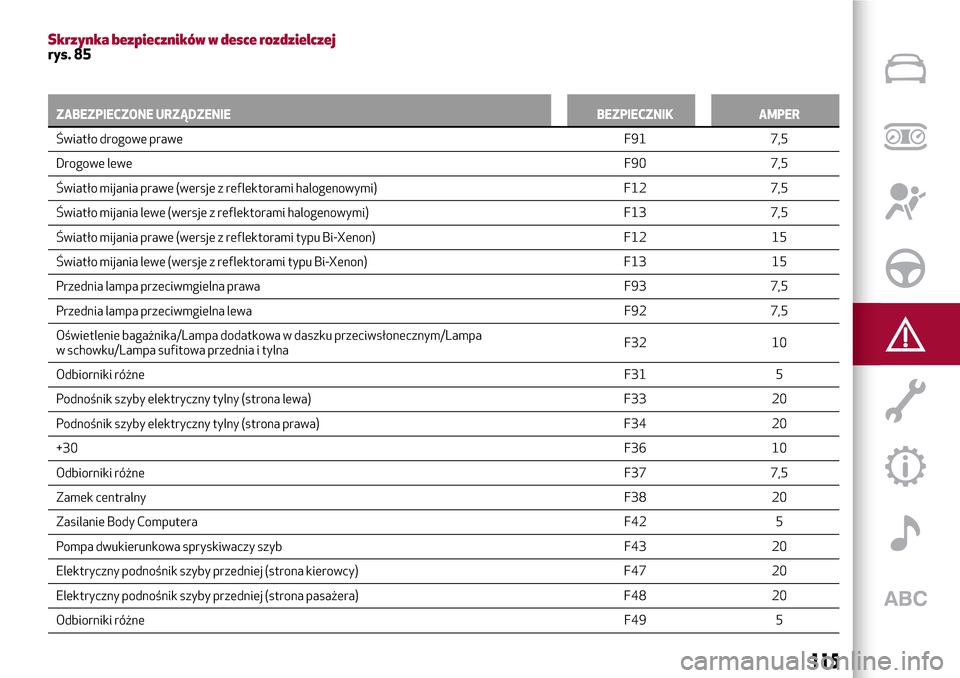

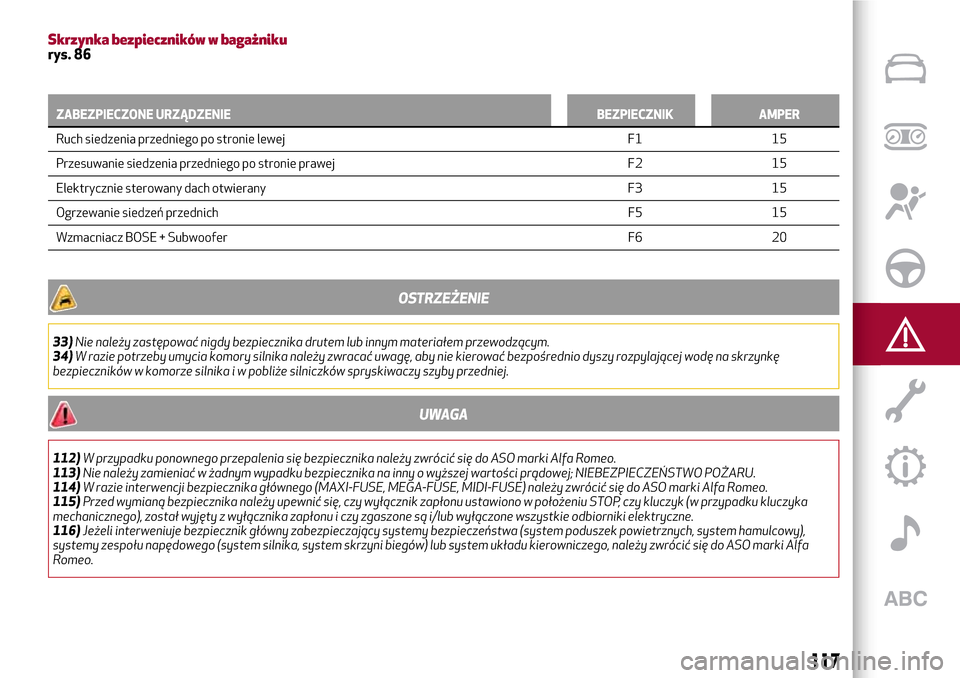

Skrzynka bezpieczników w desce rozdzielczejrys. 85
ZABEZPIECZONE URZĄDZENIE BEZPIECZNIK AMPER
Światło drogowe praweF91 7,5
Drogowe leweF90 7,5
Światło mijania prawe (wersje z reflektorami halogenowymi) F12 7,5
Światło mijania lewe (wersje z reflektorami halogenowymi) F13 7,5
Światło mijania prawe (wersje z reflektorami typu Bi-Xenon) F12 15
Światło mijania lewe (wersje z reflektorami typu Bi-Xenon) F13 15
Przednia lampa przeciwmgielna prawa F93 7,5
Przednia lampa przeciwmgielna lewa F92 7,5
Oświetlenie bagażnika/Lampa dodatkowa w daszku przeciwsłonecznym/Lampa
w schowku/Lampa sufitowa przednia i tylnaF32 10
Odbiorniki różneF31 5
Podnośnik szyby elektryczny tylny (strona lewa) F33 20
Podnośnik szyby elektryczny tylny (strona prawa) F34 20
+30F36 10
Odbiorniki różneF37 7,5
Zamek centralnyF38 20
Zasilanie Body ComputeraF42 5
Pompa dwukierunkowa spryskiwaczy szyb F43 20
Elektryczny podnośnik szyby przedniej (strona kierowcy) F47 20
Elektryczny podnośnik szyby przedniej (strona pasażera) F48 20
Odbiorniki różneF49 5
115
Page 118 of 228

ZABEZPIECZONE URZĄDZENIE BEZPIECZNIK AMPER
Odbiorniki różneF50 7,5
Odbiorniki różneF51 5

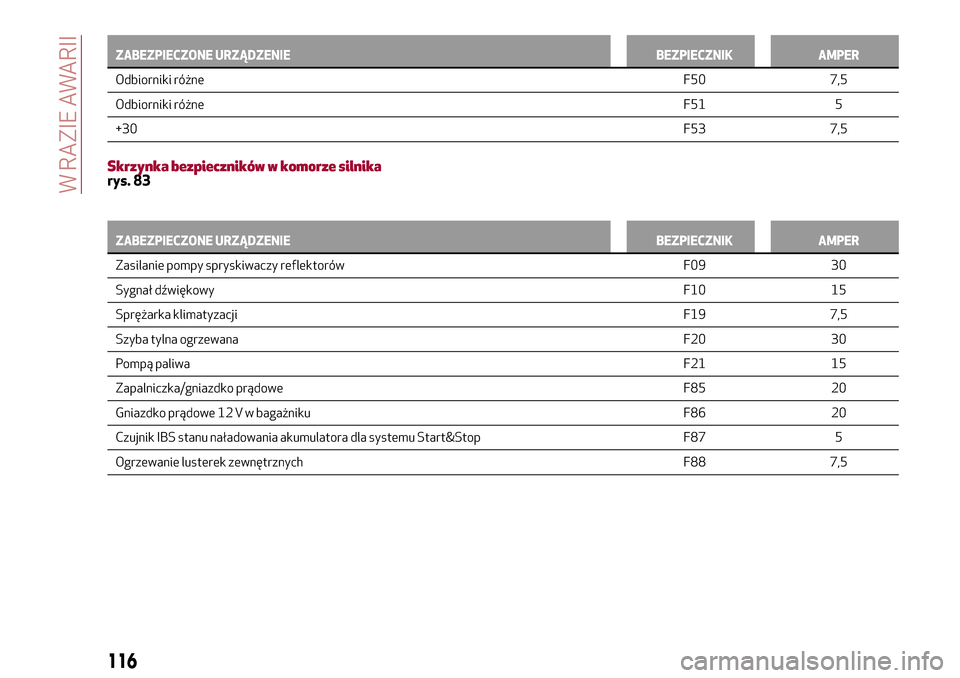

+30F53 7,5
Skrzynka bezpieczników w komorze silnikarys. 83
ZABEZPIECZONE URZĄDZENIE BEZPIECZNIK AMPER
Zasilanie pompy spryskiwaczy reflektorów F09 30
Sygnał dźwiękowyF10 15
Sprężarka klimatyzacjiF19 7,5
Szyba tylna ogrzewanaF20 30
Pompą paliwaF21 15
Zapalniczka/gniazdko prądowe F85 20
Gniazdko prądowe 12 V w bagażniku F86 20
Czujnik IBS stanu naładowania akumulatora dla systemu Start&Stop F87 5
Ogrzewanie lusterek zewnętrznych F88 7,5
116
W RAZIE AWARII
Page 119 of 228

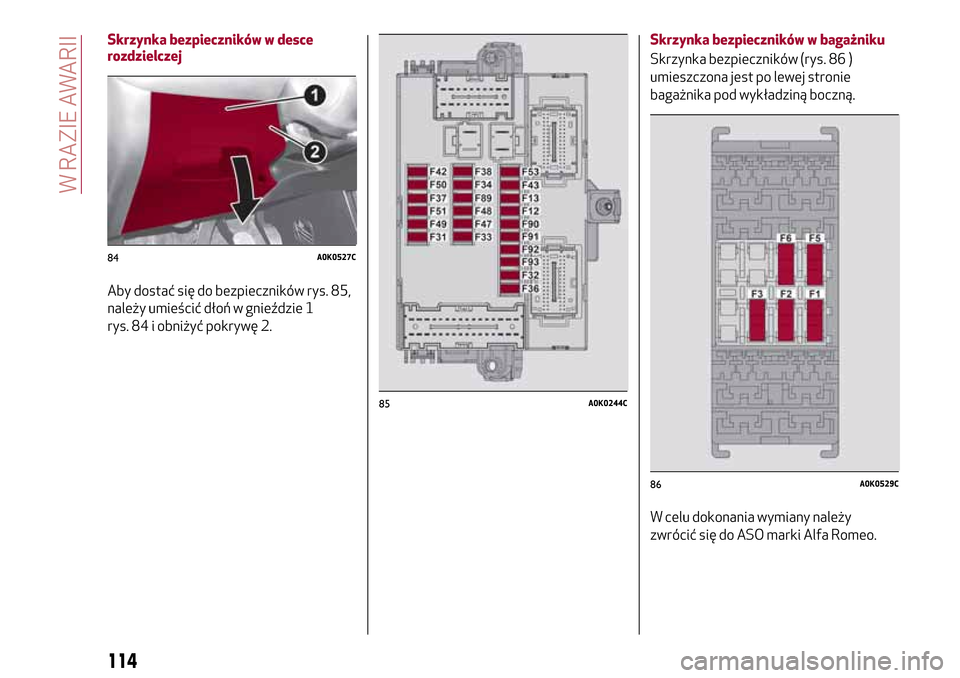

Skrzynka bezpieczników w bagażnikurys. 86
ZABEZPIECZONE URZĄDZENIE BEZPIECZNIK AMPER
Ruch siedzenia przedniego po stronie lewej F1 15
Przesuwanie siedzenia przedniego po stronie prawej F2 15
Elektrycznie sterowany dach otwierany F3 15
Ogrzewanie siedzeń przednich F5 15
Wzmacniacz BOSE + Subwoofer F6 20
OSTRZEŻENIE
33)Nie należy zastępować nigdy bezpiecznika drutem lub innym materiałem przewodzącym.
34)W razie potrzeby umycia komory silnika należy zwracać uwagę, aby nie kierować bezpośrednio dyszy rozpylającej wodę na skrzynkę
bezpieczników w komorze silnika i w pobliże silniczków spryskiwaczy szyby przedniej.
UWAGA
112)W przypadku ponownego przepalenia się bezpiecznika należy zwrócić się do ASO marki Alfa Romeo.
113)Nie należy zamieniać w żadnym wypadku bezpiecznika na inny o wyższej wartości prądowej; NIEBEZPIECZEŃSTWO POŻARU.
114)W razie interwencji bezpiecznika głównego (MAXI-FUSE, MEGA-FUSE, MIDI-FUSE) należy zwrócić się do ASO marki Alfa Romeo.
115)Przed wymianą bezpiecznika należy upewnić się, czy wyłącznik zapłonu ustawiono w położeniu STOP, czy kluczyk (w przypadku kluczyka
mechanicznego), został wyjęty z wyłącznika zapłonu i czy zgaszone są i/lub wyłączone wszystkie odbiorniki elektryczne.
116)Jeżeli interweniuje bezpiecznik główny zabezpieczający systemy bezpieczeństwa (system poduszek powietrznych, system hamulcowy),
systemy zespołu napędowego (system silnika, system skrzyni biegów) lub system układu kierowniczego, należy zwrócić się do ASO marki Alfa
Romeo.
117
Page 120 of 228

WYMIANA KOŁA
PODNOŚNIK
117) 118) 119) 120) 121) 122)
Należy pamiętać, że:
masa podnośnika wynosi 1,76 kg;
podnośnik nie wymaga żadnej
regulacji;
podnośnika nie wolno naprawiać;
w przypadku uszkodzenia należy
wymienić go na nowy, oryginalny;
nie należy montować na nim żadnych
innych narzędzi poza korbką
zamontowaną w podnośniku.
Konserwacja podnośnika:
uważać, aby na „ślimaku” nie
znajdowały się żadne zabrudzenia;
dbać o odpowiednie nasmarowanie
„ślimaka”;
w żadnym wypadku nie wprowadzać
zmian w podnośniku.
Warunki, w których nie można korzystać
z podnośnika:
temperatury poniżej -40°C
nawierzchnia pokryta piaskiem lub
błotem
nawierzchnia nierówna
nawierzchnia o dużej pochyłości
trudne warunki klimatyczne: burze,
tajfuny, cyklony, zamiecie śnieżne,
sztormy itp.
w bezpośrednim pobliżu silnika lub do
przeprowadzania napraw pod
samochodem
na promie.
W celu wymienienia koła należy:
zatrzymać samochód w miejscu, które
nie stanowi niebezpieczeństwa dla ruchu
drogowego, a umożliwia bezpieczną
wymianę koła. Teren powinien być
możliwie płaski i wystarczająco twardy;
wyłączyć silnik, włączyć hamulec
ręczny i włączyć 1. bieg lub bieg
wsteczny. Przed opuszczeniem
samochodu należy ubrać kamizelkę
odblaskową (obowiązkową na mocy
prawa);
otworzyć bagażnik i podnieść dywanik
podłogi za pomocą uchwytu;
przy użyciu klucza 1
rys. 87 umieszczonego w pojemniku na
narzędzia odkręcić urządzenie blokujące,
wyjąć pojemnik na narzędzia 2 i zanieść
go w pobliże koła do wymiany; pobrać
zapasowe koło dojazdowe 3;
wziąć klucz 1 rys. 88 i poluzować
o około jeden obrót śruby mocujące.
W wersjach wyposażonych w obręcze ze
stopu należy potrząsnąć samochodem,
aby ułatwić odłączenie obręczy od piasty
koła;
ustawić podnośnik pod samochodem
w pobliżu koła do wymiany. W wersjach
posiadających osłony aerodynamiczne
z tworzywa, należy uważać, aby ich nie
uszkodzić;
posłużyć się urządzeniem 1
rys. 89 tak, aby rozłożyć podnośnik do
momentu, w którym część górna znajdzie
się odpowiednio na podłużnicy w punkcie
zaznaczonym strzałką
rys. 89; Punkty
podnoszenia 3 pokazano na rys. 90.
87A0K0649C
88A0K0650C
118
W RAZIE AWARII
