INFORMACIÓN GENERAL 1.4 Turbo Multi Air 150 CV 1.4 Turbo Multi Air 163 CV(*)
Código tipo 940C2000 955A8000
Ciclo Otto Otto
Número y posición de cilindros 4 en línea 4 en línea
Diámetro y carrera de pistones (mm) 72,0 x 84.0 72,0 x 84.0
Cilindrada total (cm³) 1368 1368
Relación de compresión 10 10
Potencia máxima (CE) (kW) 110 120
Potencia máxima (CEE) (CV) 150 163
régimen correspondiente (r.p.m.) 5500 5500
NATURAL DYNAMIC NATURAL DYNAMIC
Par máximo (CE) (Nm) 230 250 230 250
Par máximo (CEE) (kgm) 23,4 25,4 23,4 25,4
régimen correspondiente (r.p.m.) 2250 2500 2250 2500
Bujías de encendido NGK IKR9F8 NGK IKR9J8
CombustibleGasolina sin plomo 95 RON (Especificación
EN228)Gasolina sin plomo 95 RON
(Especificación EN228)
(*) Para versiones/países donde esté previsto
159

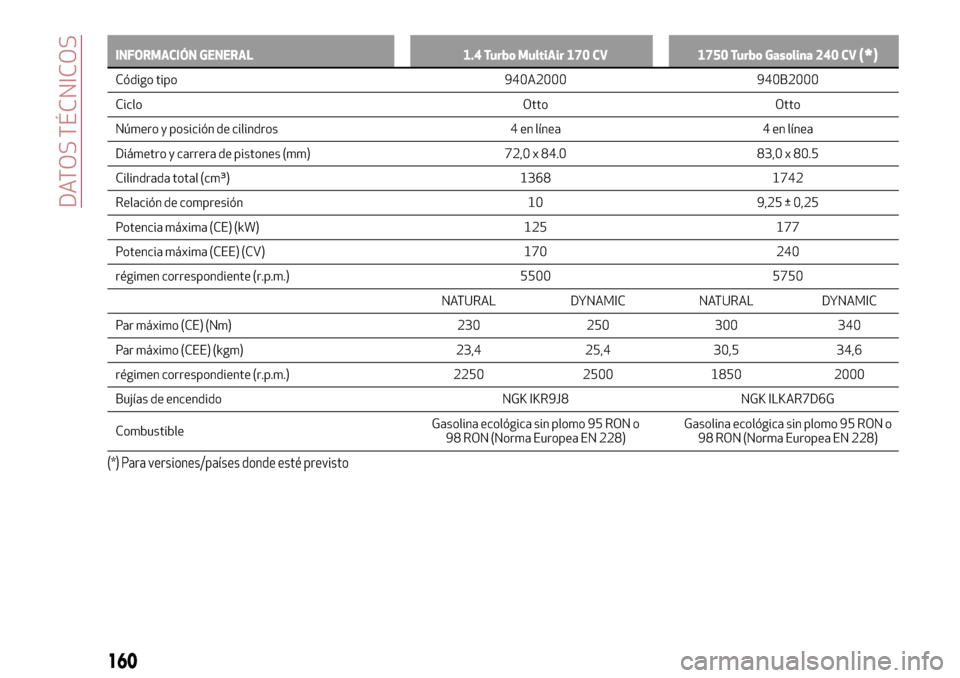

INFORMACIÓN GENERAL 1.4 Turbo MultiAir 170 CV 1750 Turbo Gasolina 240 CV(*)
Código tipo 940A2000 940B2000
Ciclo Otto Otto
Número y posición de cilindros 4 en línea 4 en línea
Diámetro y carrera de pistones (mm) 72,0 x 84.0 83,0 x 80.5
Cilindrada total (cm³) 1368 1742
Relación de compresión 10 9,25 ± 0,25
Potencia máxima (CE) (kW) 125 177
Potencia máxima (CEE) (CV) 170 240
régimen correspondiente (r.p.m.) 5500 5750
NATURAL DYNAMIC NATURAL DYNAMIC
Par máximo (CE) (Nm) 230 250 300 340
Par máximo (CEE) (kgm) 23,4 25,4 30,5 34,6
régimen correspondiente (r.p.m.) 2250 2500 1850 2000
Bujías de encendido NGK IKR9J8 NGK ILKAR7D6G
CombustibleGasolina ecológica sin plomo 95 RON o
98 RON (Norma Europea EN 228)Gasolina ecológica sin plomo 95 RON o
98 RON (Norma Europea EN 228)
(*) Para versiones/países donde esté previsto
160
DATOS TÉCNICOS

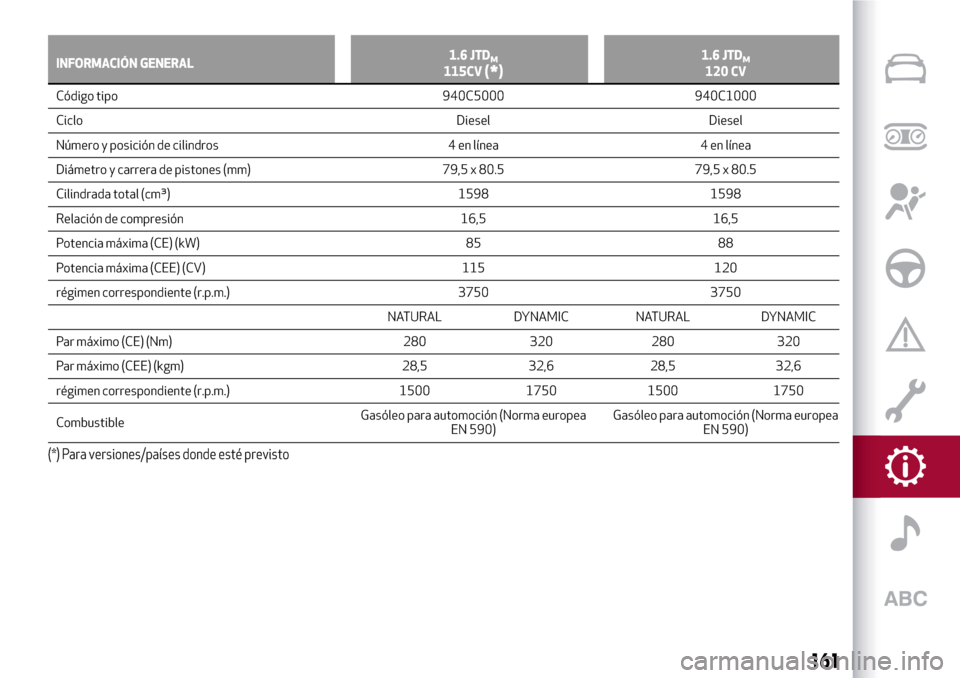

INFORMACIÓN GENERAL1.6 JTDM115CV(*)1.6 JTDM120 CV
Código tipo 940C5000 940C1000
Ciclo Diesel Diesel
Número
y posición de cilindros 4 en línea 4 en línea
Diámetro y carrera de pistones (mm) 79,5 x 80.5 79,5 x 80.5
Cilindrada total (cm³) 1598 1598
Relación de compresión 16,5 16,5
Potencia máxima (CE) (kW) 85 88
Potencia máxima (CEE) (CV) 115 120
régimen correspondiente (r.p.m.) 3750 3750
NATURAL DYNAMIC NATURAL DYNAMIC
Par máximo (CE) (Nm) 280 320 280 320
Par máximo (CEE) (kgm) 28,5 32,6 28,5 32,6
régimen correspondiente (r.p.m.) 1500 1750 1500 1750
CombustibleGasóleo para automoción (Norma europea
EN 590)Gasóleo para automoción (Norma europea
EN 590)
(*) Para versiones/países donde esté previsto
161

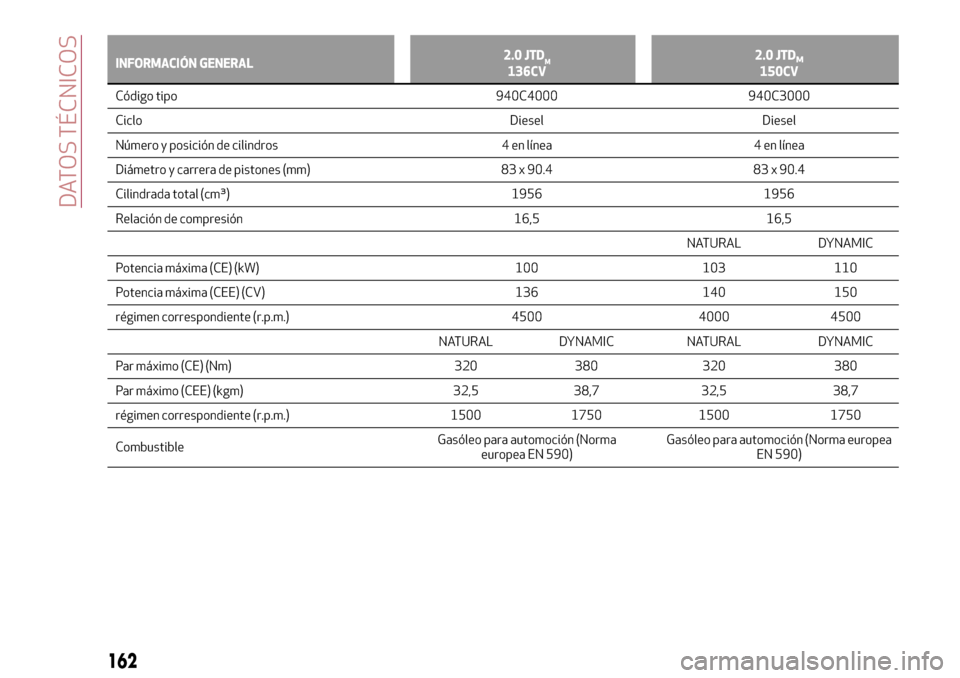

INFORMACIÓN GENERAL2.0 JTDM136CV2.0 JTDM150CV
Código tipo 940C4000 940C3000
Ciclo Diesel Diesel
Número
y posición de cilindros 4 en línea 4 en línea
Diámetro y carrera de pistones (mm) 83 x 90.4 83 x 90.4
Cilindrada total (cm³) 1956 1956
Relación de compresión 16,5 16,5
NATURAL DYNAMIC
Potencia máxima (CE) (kW) 100 103 110
Potencia máxima (CEE) (CV) 136 140 150
régimen correspondiente (r.p.m.) 4500 4000 4500
NATURAL DYNAMIC NATURAL DYNAMIC
Par máximo (CE) (Nm) 320 380 320 380
Par máximo (CEE) (kgm) 32,5 38,7 32,5 38,7
régimen correspondiente (r.p.m.) 1500 1750 1500 1750
CombustibleGasóleo para automoción (Norma
europea EN 590)Gasóleo para automoción (Norma europea
EN 590)
162
DATOS TÉCNICOS

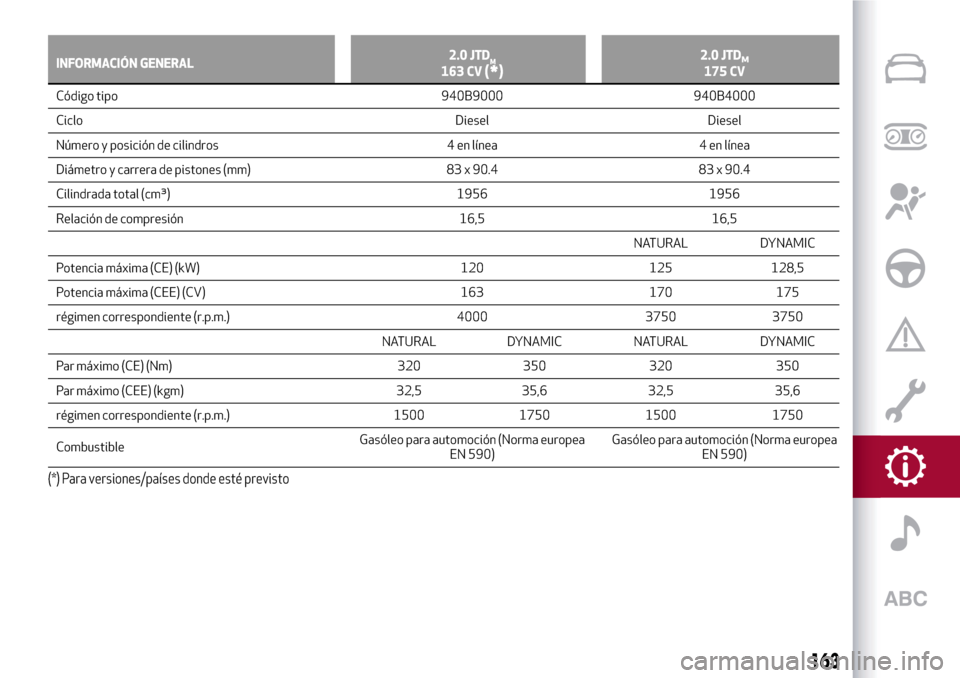

INFORMACIÓN GENERAL2.0 JTDM163 CV(*)2.0 JTDM175 CV
Código tipo 940B9000 940B4000
Ciclo Diesel Diesel
Número
y posición de cilindros 4 en línea 4 en línea
Diámetro y carrera de pistones (mm) 83 x 90.4 83 x 90.4
Cilindrada total (cm³) 1956 1956
Relación de compresión 16,5 16,5
NATURAL DYNAMIC
Potencia máxima (CE) (kW) 120 125 128,5
Potencia máxima (CEE) (CV) 163 170 175
régimen correspondiente (r.p.m.) 4000 3750 3750
NATURAL DYNAMIC NATURAL DYNAMIC
Par máximo (CE) (Nm) 320 350 320 350
Par máximo (CEE) (kgm) 32,5 35,6 32,5 35,6
régimen correspondiente (r.p.m.) 1500 1750 1500 1750
CombustibleGasóleo para automoción (Norma europea
EN 590)Gasóleo para automoción (Norma europea
EN 590)
(*) Para versiones/países donde esté previsto
163

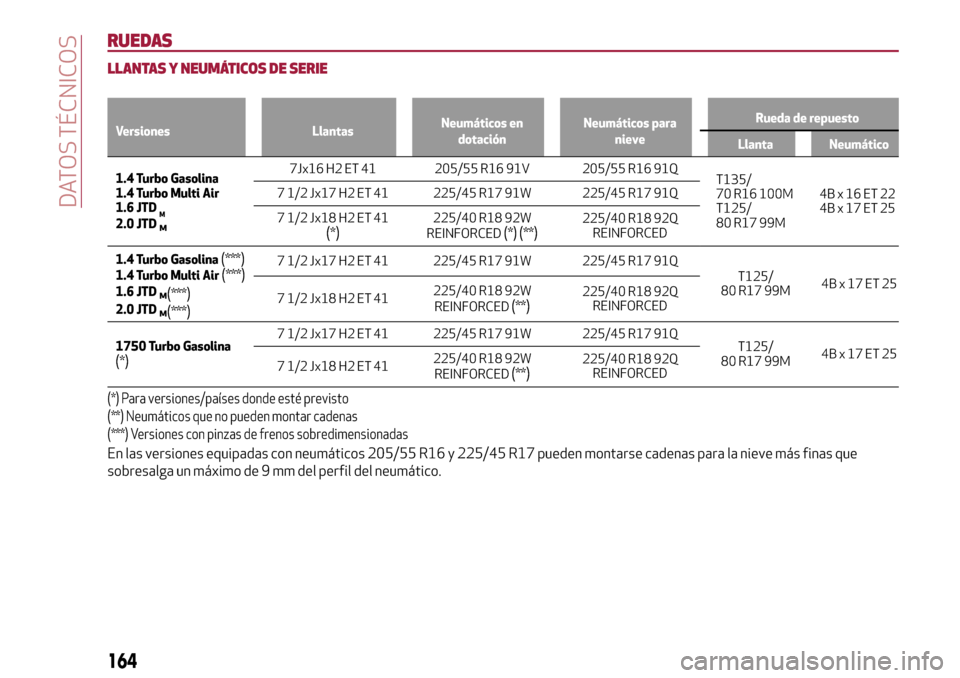

RUEDAS
LLANTAS Y NEUMÁTICOS DE SERIE
Versiones LlantasNeumáticos en
dotaciónNeumáticos para
nieveRueda de repuesto
Llanta Neumático
1.4 Turbo Gasolina
1.4 Turbo Multi Air
1.6 JTD
M2.0 JTDM
7Jx16 H2 ET 41 205/55 R16 91V 205/55 R16 91Q
T135/
70 R16 100M
T125/
80 R17 99M4Bx16ET22
4Bx17ET25 7 1/2 Jx17 H2 ET 41 225/45 R17 91W 225/45 R17 91Q
7 1/2 Jx18 H2 ET 41
(*)225/40 R18 92W
REINFORCED(*) (**)225/40 R18 92Q
REINFORCED
1.4 Turbo Gasolina
(***)1.4 Turbo Multi Air(***)1.6 JTDM(***)2.0 JTDM(***)
7 1/2 Jx17 H2 ET 41 225/45 R17 91W 225/45 R17 91Q
T125/
80 R17 99M4Bx17ET25
7 1/2 Jx18 H2 ET 41225/40 R18 92W
REINFORCED
(**)225/40 R18 92Q
REINFORCED
1750 Turbo Gasolina
(*)
7 1/2 Jx17 H2 ET 41 225/45 R17 91W 225/45 R17 91Q
T125/
80 R17 99M4Bx17ET25
7 1/2 Jx18 H2 ET 41225/40 R18 92W
REINFORCED
(**)225/40 R18 92Q
REINFORCED
(*) Para versiones/países donde esté previsto
(**) Neumáticos que no pueden montar cadenas
(***) Versiones con pinzas de frenos sobredimensionadas
En las versiones equipadas con neumáticos 205/55 R16 y 225/45 R17 pueden montarse cadenas para la nieve más finas que
sobresalga un máximo de 9 mm del perfil del neumático.
164
DATOS TÉCNICOS

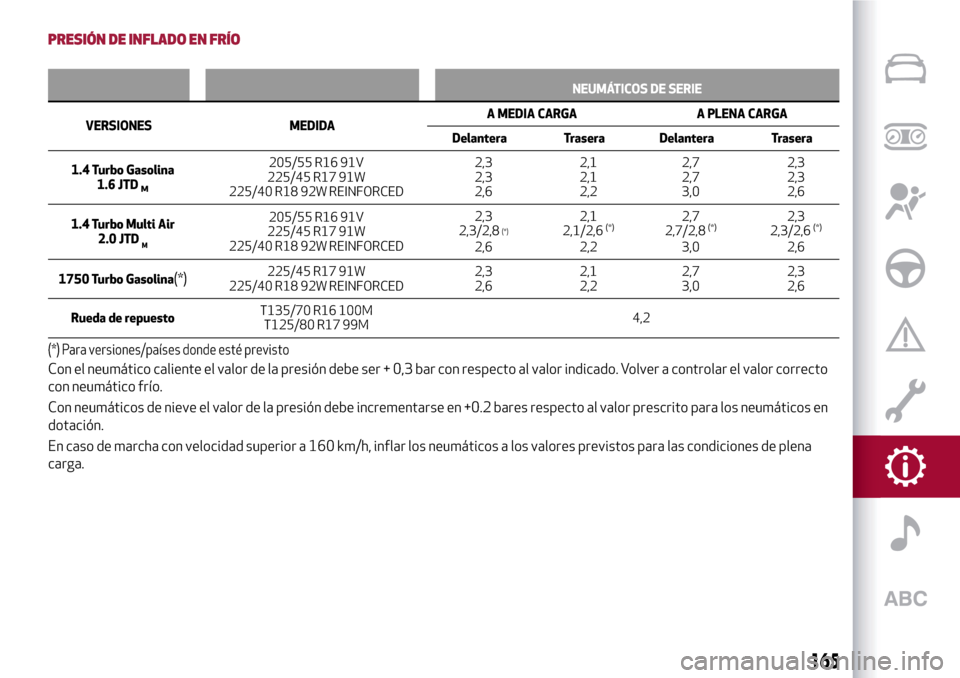

PRESIÓN DE INFLADO EN FRÍO
NEUMÁTICOS DE SERIE
VERSIONES MEDIDAA MEDIA
CARGA A PLENA CARGA
Delantera Trasera Delantera Trasera
1.4 Turbo Gasolina
1.6 JTD
M
205/55 R16 91V
225/45 R17 91W
225/40 R18 92W REINFORCED2,3
2,3
2,62,1
2,1
2,22,7
2,7
3,02,3
2,3
2,6
1.4 Turbo Multi Air
2.0 JTD
M
205/55 R16 91V
225/45 R17 91W
225/40 R18 92W REINFORCED2,3
2,3/2,8(*)
2,62,1
2,1/2,6
(*)
2,22,7
2,7/2,8
(*)
3,02,3
2,3/2,6
(*)
2,6
1750 Turbo Gasolina
(*)225/45 R17 91W
225/40 R18 92W REINFORCED2,3
2,62,1
2,22,7
3,02,3
2,6
Rueda de repuestoT135/70 R16 100M
T125/80 R17 99M4,2
(*) Para versiones/países donde esté previsto
Con el neumático caliente el valor de la presión debe ser + 0,3 bar con respecto al valor indicado. Volver a controlar el valor correcto
con neumático frío.
Con neumáticos de nieve el valor de la presión debe incrementarse en +0.2 bares respecto al valor prescrito para los neumáticos en
dotación.
En caso de marcha con velocidad superior a 160 km/h, inflar los neumáticos a los valores previstos para las condiciones de plena
carga.
165

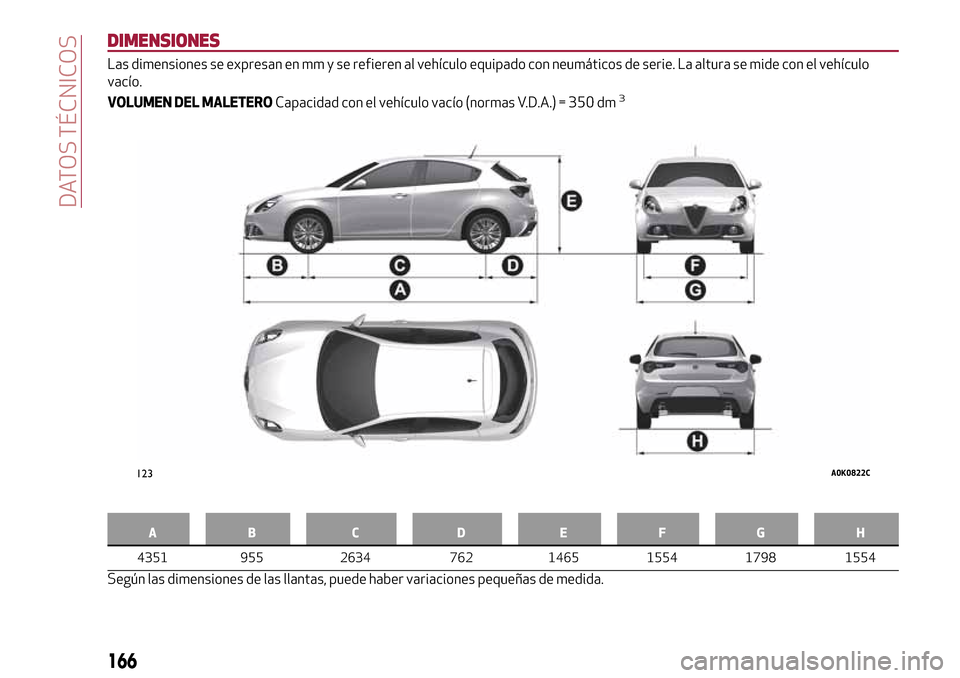

DIMENSIONES
Las dimensiones se expresan en mm y se refieren al vehículo equipado con neumáticos de serie. La altura se mide con el vehículo
vacío.
VOLUMEN DEL MALETEROCapacidad con el vehículo vacío (normas V.D.A.) = 350 dm
3
AB C D EFGH
4351 955 2634 762 1465 1554 1798 1554
Según las dimensiones de las llantas, puede haber variaciones pequeñas de medida.
123A0K0822C
166
DATOS TÉCNICOS

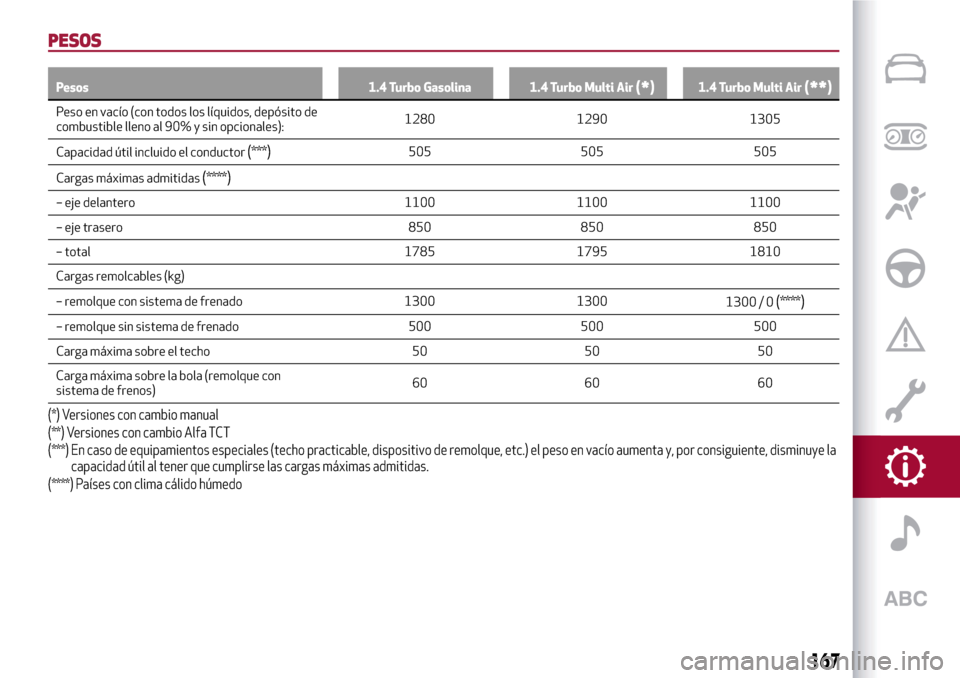

PESOS
Pesos 1.4 Turbo Gasolina 1.4 Turbo Multi Air(*)1.4 Turbo Multi Air(**)
Peso en vacío (con todos los líquidos, depósito de
combustible lleno al 90% y sin opcionales):1280 1290 1305
Capacidad útil incluido el conductor
(***)505 505 505
Cargas máximas admitidas
(****)
– eje delantero 1100 1100 1100
– eje trasero 850 850 850
– total 1785 1795 1810
Cargas remolcables (kg)
– remolque con sistema de frenado 1300 1300
1300 / 0
(****)
– remolque sin sistema de frenado 500 500 500
Carga máxima sobre el techo 50 50 50
Carga máxima sobre la bola (remolque con
sistema de frenos)60 60 60
(*) Versiones con cambio manual
(**) Versiones con cambio Alfa TCT
(***) En caso de equipamientos especiales (techo practicable, dispositivo de remolque, etc.) el peso en vacío aumenta y, por consiguiente, disminuyela
capacidad útil al tener que cumplirse las cargas máximas admitidas.
(****) Países con clima cálido húmedo
167

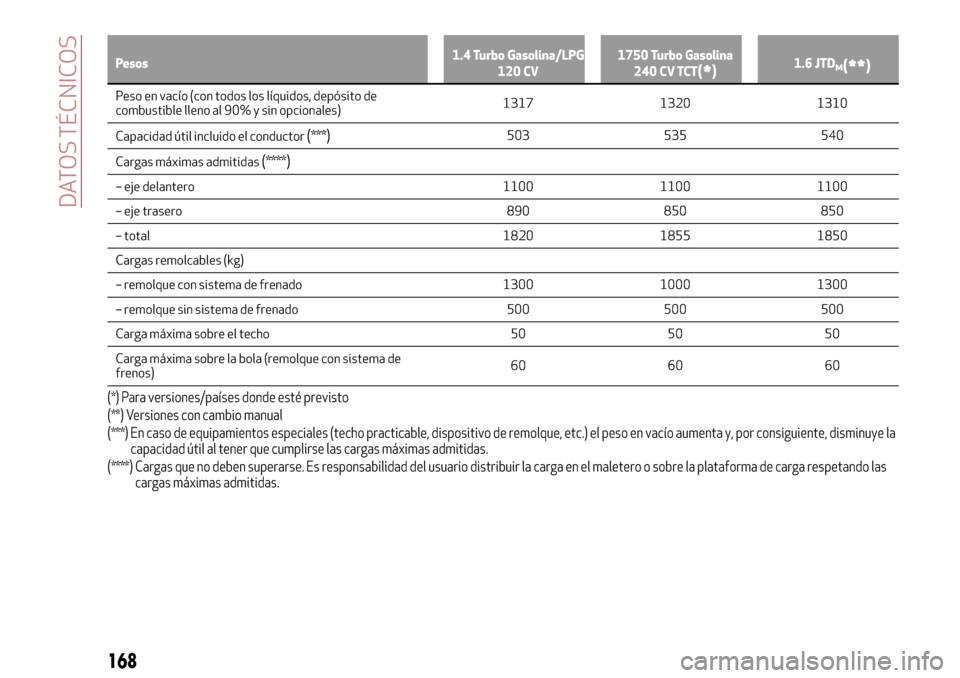

Pesos1.4 Turbo Gasolina/LPG
120 CV1750 Turbo Gasolina
240 CV TCT(*)1.6 JTDM(**)
Peso en vacío (con todos los líquidos, depósito de
combustible lleno al 90% y sin opcionales)1317 1320 1310
Capacidad útil incluido el conductor
(***)503 535 540
Cargas máximas admitidas
(****)
– eje delantero 1100 1100 1100
– eje trasero 890 850 850
– total 1820 1855 1850
Cargas remolcables (kg)
– remolque con sistema de frenado 1300 1000 1300
– remolque sin sistema de frenado 500 500 500
Carga máxima sobre el techo 50 50 50
Carga máxima sobre la bola (remolque con sistema de
frenos)60 60 60
(*) Para versiones/países donde esté previsto
(**) Versiones con cambio manual
(***) En caso de equipamientos especiales (techo practicable, dispositivo de remolque, etc.) el peso en vacío aumenta y, por consiguiente, disminuyela
capacidad útil al tener que cumplirse las cargas máximas admitidas.
(****) Cargas que no deben superarse. Es responsabilidad del usuario distribuir la carga en el maletero o sobre la plataforma de carga respetando las
cargas máximas admitidas.
168
