Alfa Romeo Giulietta 2017 Manual del propietario (in Spanish)

Pesos 1.6 JTDM(**)2.0 JTDM(*)2.0 JTDM(**)
Peso en vacío (con todos los líquidos, depósito de
combustible lleno al 90% y sin opcionales):1320 1320 1335
Capacidad útil incluido el conductor
(***)540 540 540
Cargas máximas admitidas
(****)
– eje delantero 1100 1100 1100
– eje trasero 850 850 850
– total 1860 1860 1875
Cargas remolcables (kg)
– remolque con sistema de frenado 600 1300 600
– remolque sin sistema de frenado 500 500 500
Carga máxima sobre el techo 50 50 50
Carga máxima sobre la bola (remolque con sistema de
frenos)60 60 60
(**) Versiones con cambio Alfa TCT
(*) Versiones con cambio manual
(***) En caso de equipamientos especiales (techo practicable, dispositivo de remolque, etc.) el peso en vacío aumenta y, por consiguiente, disminuyela
capacidad útil al tener que cumplirse las cargas máximas admitidas.
(****) Cargas que no deben superarse. Es responsabilidad del usuario distribuir la carga en el maletero o sobre la plataforma de carga respetando las
cargas máximas admitidas.
169

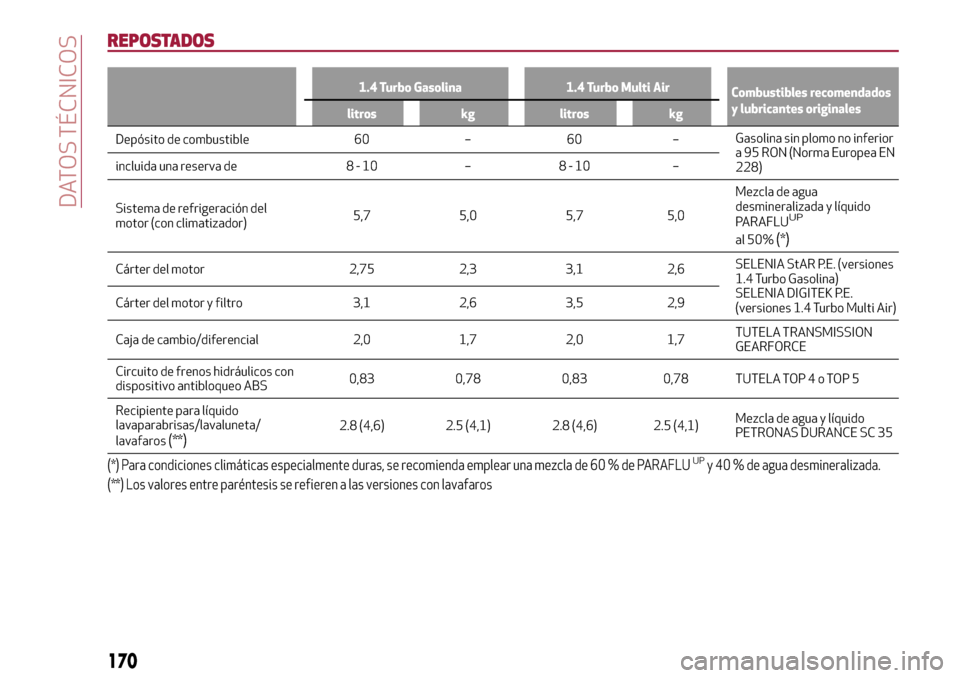

REPOSTADOS
1.4 Turbo Gasolina 1.4 Turbo Multi Air
Combustibles recomendados
y lubricantes originales
litros kg litros kg
Depósito de combustible 60 – 60 –Gasolina sin plomo no inferior
a 95 RON (Norma Europea EN
228) incluida una reserva de 8 - 10 – 8 - 10 –
Sistema de refrigeración del
motor (con climatizador)5,7 5,0 5,7 5,0Mezcla de agua
desmineralizada y líquido
PARAFLU
UP
al 50%(*)
Cárter del motor 2,75 2,3 3,1 2,6SELENIA StAR P.E. (versiones
1.4 Turbo Gasolina)
SELENIA DIGITEK P.E.
(versiones 1.4 Turbo Multi Air) Cárter del motor y filtro 3,1 2,6 3,5 2,9
Caja de cambio/diferencial 2,0 1,7 2,0 1,7TUTELA TRANSMISSION
GEARFORCE
Circuito de frenos hidráulicos con
dispositivo antibloqueo ABS0,83 0,78 0,83 0,78 TUTELA TOP 4 o TOP 5
Recipiente para líquido
lavaparabrisas/lavaluneta/
lavafaros
(**)2.8 (4,6) 2.5 (4,1) 2.8 (4,6) 2.5 (4,1)Mezcla de agua y líquido
PETRONAS DURANCE SC 35
(*) Para condiciones climáticas especialmente duras, se recomienda emplear una mezcla de 60 % de PARAFLUUPy 40 % de agua desmineralizada.
(**) Los valores entre paréntesis se refieren a las versiones con lavafaros
170
DATOS TÉCNICOS

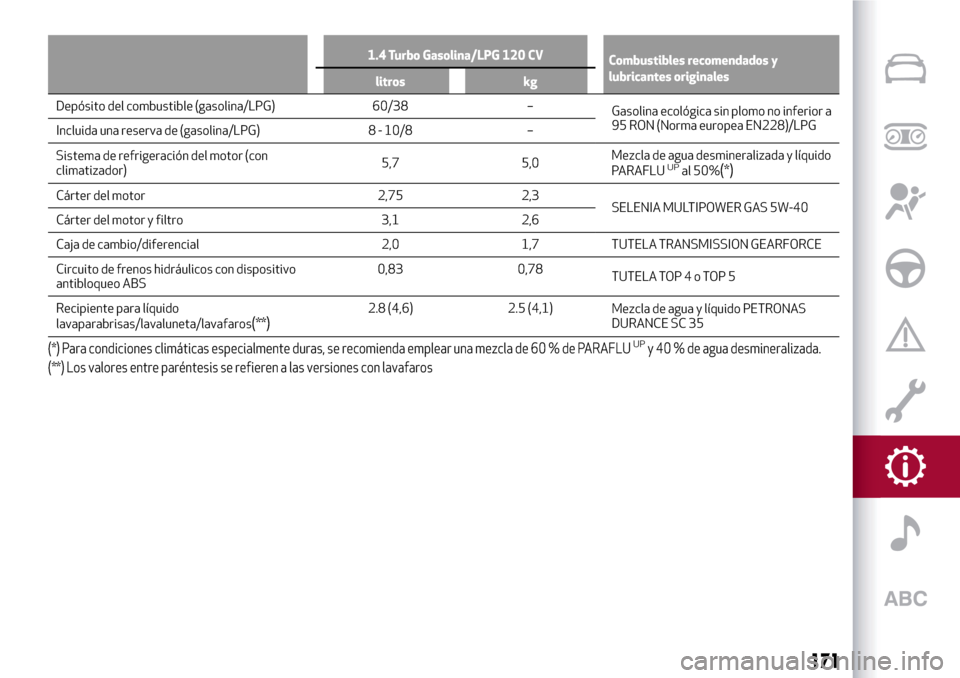

1.4 Turbo Gasolina/LPG 120 CV
Combustibles recomendados y
lubricantes originales
litros kg
Depósito del combustible (gasolina/LPG) 60/38 –
Gasolina ecológica sin plomo no inferior a
95 RON (Norma europea EN228)/LPG
Incluida una reserva de (gasolina/LPG) 8 - 10/8 –
Sistema de refrigeración del motor (con
climatizador)5,7 5,0Mezcla de agua desmineralizada y líquido
PARAFLU
UPal 50%(*)
Cárter del motor 2,75 2,3
SELENIA MULTIPOWER GAS 5W-40
Cárter del motor y filtro 3,1 2,6
Caja de cambio/diferencial 2,0 1,7 TUTELA TRANSMISSION GEARFORCE
Circuito de frenos hidráulicos con dispositivo
antibloqueo ABS0,83 0,78
TUTELA TOP 4 o TOP 5
Recipiente para líquido
lavaparabrisas/lavaluneta/lavafaros
(**)2.8 (4,6) 2.5 (4,1)
Mezcla de agua y líquido PETRONAS
DURANCE SC 35
(*) Para condiciones climáticas especialmente duras, se recomienda emplear una mezcla de 60 % de PARAFLUUPy 40 % de agua desmineralizada.
(**) Los valores entre paréntesis se refieren a las versiones con lavafaros
171

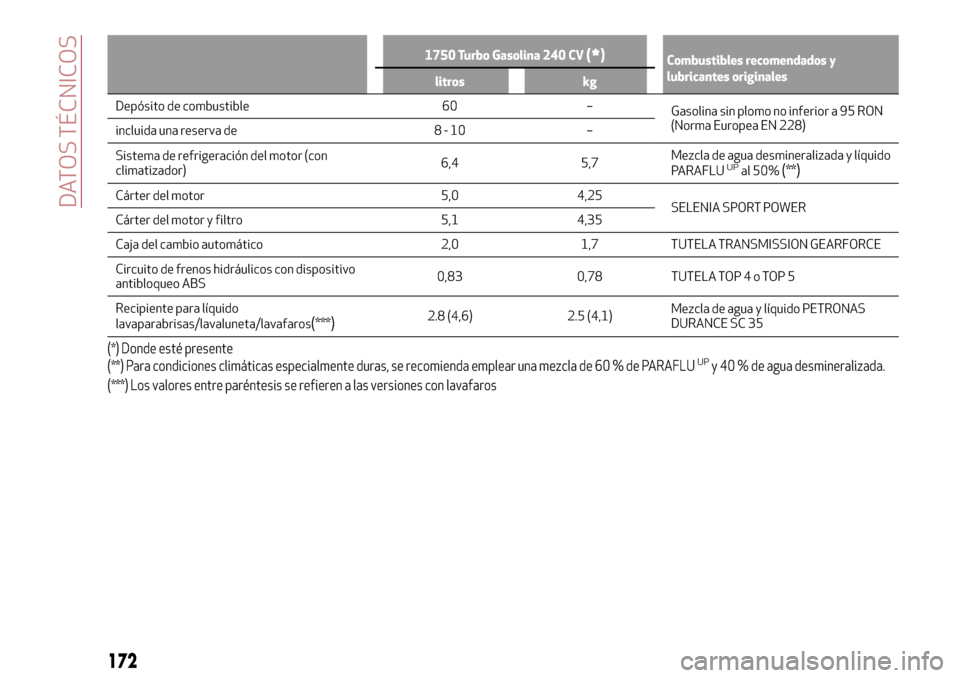

1750 Turbo Gasolina 240 CV(*)Combustibles recomendados y
lubricantes originales
litros kg
Depósito de combustible 60 –
Gasolina sin plomo no inferior a 95 RON
(Norma Europea EN 228)
incluida una reserva de 8 - 10 –
Sistema de refrigeración del motor (con
climatizador)6,4 5,7Mezcla de agua desmineralizada y líquido
PARAFLU
UPal 50%(**)
Cárter del motor 5,0 4,25
SELENIA SPORT POWER
Cárter del motor y filtro 5,1 4,35
Caja del cambio automático 2,0 1,7 TUTELA TRANSMISSION GEARFORCE
Circuito de frenos hidráulicos con dispositivo
antibloqueo ABS0,83 0,78 TUTELA TOP 4 o TOP 5
Recipiente para líquido
lavaparabrisas/lavaluneta/lavafaros
(***)2.8 (4,6) 2.5 (4,1)Mezcla de agua y líquido PETRONAS
DURANCE SC 35
(*) Donde esté presente
(**) Para condiciones climáticas especialmente duras, se recomienda emplear una mezcla de 60 % de PARAFLUUPy 40 % de agua desmineralizada.
(***) Los valores entre paréntesis se refieren a las versiones con lavafaros
172
DATOS TÉCNICOS

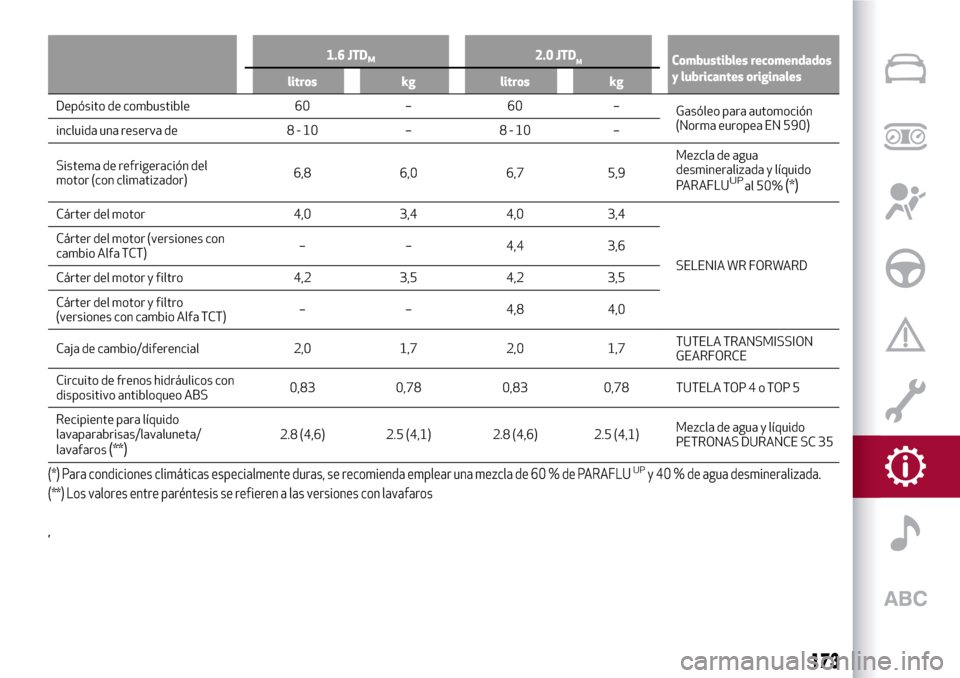

1.6 JTDM2.0 JTDMCombustibles recomendados
y lubricantes originales
litros kg litros kg
Depósito de combustible 60 – 60 –
Gasóleo para automoción
(Norma europea EN 590)
incluida una reserva de 8 - 10 – 8 - 10 –
Sistema de refrigeración del
motor (con climatizador)6,8 6,0 6,7 5,9Mezcla de agua
desmineralizada y líquido
PARAFLU
UPal 50%(*)
Cárter del motor 4,0 3,4 4,0 3,4
SELENIA WR FORWARD Cárter del motor (versiones con
cambio Alfa TCT)– – 4,4 3,6
Cárter del motor y filtro 4,2 3,5 4,2 3,5
Cárter del motor y filtro
(versiones con cambio Alfa TCT)– – 4,8 4,0
Caja de cambio/diferencial 2,0 1,7 2,0 1,7TUTELA TRANSMISSION
GEARFORCE
Circuito de frenos hidráulicos con
dispositivo antibloqueo ABS0,83 0,78 0,83 0,78 TUTELA TOP 4 o TOP 5
Recipiente para líquido
lavaparabrisas/lavaluneta/
lavafaros
(**)2.8 (4,6) 2.5 (4,1) 2.8 (4,6) 2.5 (4,1)Mezcla de agua y líquido
PETRONAS DURANCE SC 35
(*) Para condiciones climáticas especialmente duras, se recomienda emplear una mezcla de 60 % de PARAFLUUPy 40 % de agua desmineralizada.
(**) Los valores entre paréntesis se refieren a las versiones con lavafaros
,
173

LÍQUIDOS Y LUBRICANTES
El aceite motor del vehículo ha sido cuidadosamente desarrollado y probado para cumplir con los requisitos previstos por el Plan de
Mantenimiento Programado. El uso constante de los lubricantes indicados garantiza las características de consumo de combustible
y emisiones. La calidad del lubricante es determinante para el funcionamiento y la duración del motor.
CARACTERÍSTICAS DE LOS PRODUCTOS
51)
Uso Características EspecificaciónLíquidos y lubricantes
originalesIntervalo de
sustitución
Lubricante para motores
de gasolina
(versiones
1.4 Turbo Gasolina)SAE 5W-40 ACEA C3 /
API SN9.55535-S2SELENIA StAR P.E.
Contractual Technical
Reference N° F603.D08Según el Plan de
Mantenimiento
Programado
Lubricante para motores
de gasolina (versiones
1.4 Turbo Multi Air)SAE 0W30 ACEA C2 /
API SN9.55535–GS1 o
MS.90048SELENIA DIGITEK P.E.
Contractual Technical
Reference N° F020.B12Según el Plan de
Mantenimiento
Programado
Lubricante para motores
de gasolina (solo
versiones 1750 Turbo
Gasolina)SAE 5W-40 ACEA C3 9.55535-GH2SELENIA SPORT POWER
Contractual Technical
Reference N° F052.H12Según el Plan de
Mantenimiento
Programado
Lubricante para motores
DiéselSAE 0W-30 ACEA C2 /
API SNFIAT 9.55535-DS1 o
MS.90047SELENIA WR FORWARD
Contractual Technical
Reference N°F842.F13Según el Plan de
Mantenimiento
Programado
Lubricantes para
motores de gasolina/LPGSAE 5W-40 ACEA C3. FIAT 9.55535-T2.SELENIA MULTIPOWER
GAS 5W-40
Contractual Technical
Reference N° F922.E09Según el Plan de
Mantenimiento
Programado
Si no se dispone de lubricantes con las características especificadas, está permitido utilizar, para el repostaje de aceite, productos
que respeten las características indicadas; en este caso no se garantizan las prestaciones óptimas del motor.
174
DATOS TÉCNICOS

Uso Características EspecificaciónLíquidos y lubricantes
originalesAplicaciones
Lubricantes y grasas para
la transmisión
del
movimientoLubricante sintético de
graduación SAE 75W.9.55550-MZ6 o
MS.90030–M1TUTELA TRANSMISSION
GEARFORCE
Contractual Technical
Reference N° F002.F10Cambios y diferenciales
mecánicos
Grasa de bisulfuro de
molibdeno, para elevadas
temperaturas de uso.
Consistencia NL.G.I. 1-2FIAT 9.55580 – GRASS IITUTELA ALL STAR
Contractual Technical
Reference N° F702.G07Juntas homocinéticas
lado rueda
Grasa específica para
juntas homocinéticas de
bajo coeficiente de
fricción. Consistencia
NL.G.I. 0-1FIAT 9.55580 – GRASS IITUTELA STAR 700
Contractual Technical
Reference N° F701.C07Juntas homocinéticas
lado diferencial
Lubricante para actuador
electrohidráulico
(versiones con cambio
Alfa TCT)Aceite completamente
sintético con aditivo
específico9.55550-SA1 o
MS.90030-H1TUTELA CS SPEED
Contractual Technical
Reference N° F005.F98Lubricante para actuador
electrohidráulico
Líquido de frenosLíquido sintético para el
sistema de frenos y
embrague. Cumple las
especificaciones FMVSS
n° 116 DOT 4, ISO 4925,
SAE J1704.9.55597 o MS.90039TUTELA TOP 4 o TOP5
Contractual Technical
Reference N° F001.A93Frenos hidráulicos y
mandos hidráulicos del
embrague
175

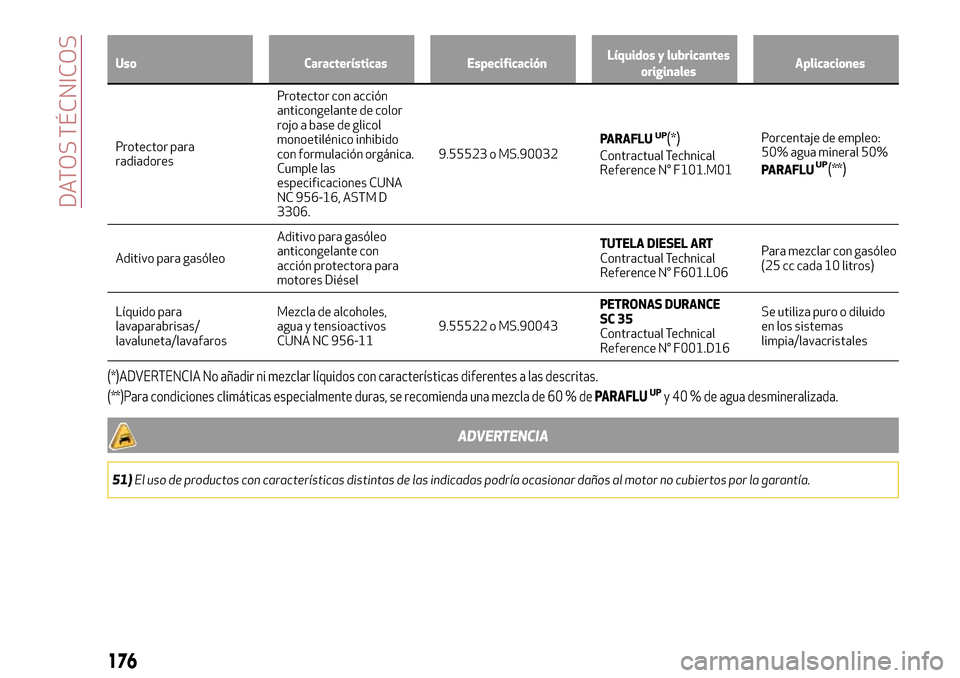

Uso Características EspecificaciónLíquidos y lubricantes
originalesAplicaciones
Protector para
radiadoresProtector con acción
anticongelante de color
rojo a base de glicol
monoetilénico inhibido
con formulación orgánica.
Cumple las
especificaciones CUNA
NC 956-16, ASTM D
3306.9.55523 o MS.90032PARAFLUUP(*)
Contractual Technical
Reference N° F101.M01Porcentaje de empleo:
50% agua mineral 50%PARAFLUUP(**)
Aditivo para gasóleoAditivo para gasóleo
anticongelante con
acción protectora para
motores DiéselTUTELA DIESEL ART
Contractual Technical
Reference N° F601.L06Para mezclar con gasóleo
(25 cc cada 10 litros)
Líquido para
lavaparabrisas/
lavaluneta/lavafarosMezcla de alcoholes,
agua y tensioactivos
CUNA NC 956-119.55522 o MS.90043PETRONAS DURANCE
SC 35
Contractual Technical
Reference N° F001.D16Se utiliza puro o diluido
en los sistemas
limpia/lavacristales
(*)ADVERTENCIA No añadir ni mezclar líquidos con características diferentes a las descritas.
(**)Para condiciones climáticas especialmente duras, se recomienda una mezcla de 60 % dePARAFLUUPy 40 % de agua desmineralizada.
ADVERTENCIA
51)El uso de productos con características distintas de las indicadas podría ocasionar daños al motor no cubiertos por la garantía.
176
DATOS TÉCNICOS

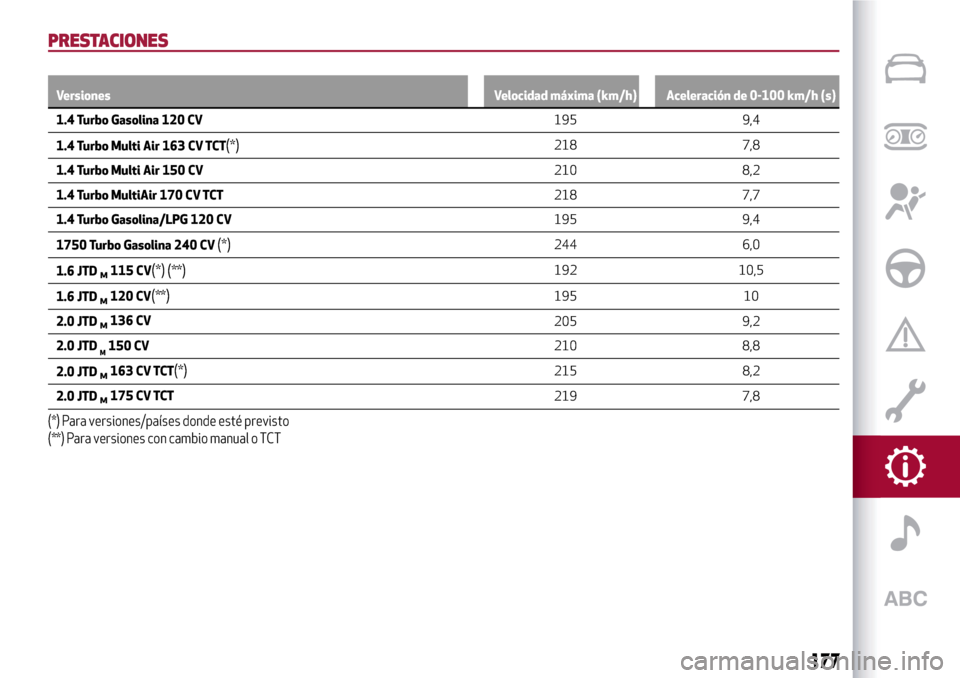

PRESTACIONES
Versiones Velocidad máxima (km/h) Aceleración de 0-100 km/h (s)
1.4 Turbo Gasolina 120 CV195 9,4
1.4 Turbo Multi Air 163 CV TCT
(*)218 7,8
1.4 Turbo Multi Air 150 CV210 8,2
1.4 Turbo MultiAir 170 CV TCT218 7,7
1.4 Turbo Gasolina/LPG 120 CV195 9,4
1750 Turbo Gasolina 240 CV
(*)244 6,0
1.6 JTD
M115 CV(*)
(**)192 10,5
1.6 JTD
M120 CV(**)195 10
2.0 JTD
M136 CV
205 9,2
2.0 JTD
M150 CV
210 8,8
2.0 JTD
M163 CV TCT(*)215 8,2
2.0 JTD
M175 CV TCT
219 7,8
(*) Para versiones/países donde esté previsto
(**) Para versiones con cambio manual o TCT
177

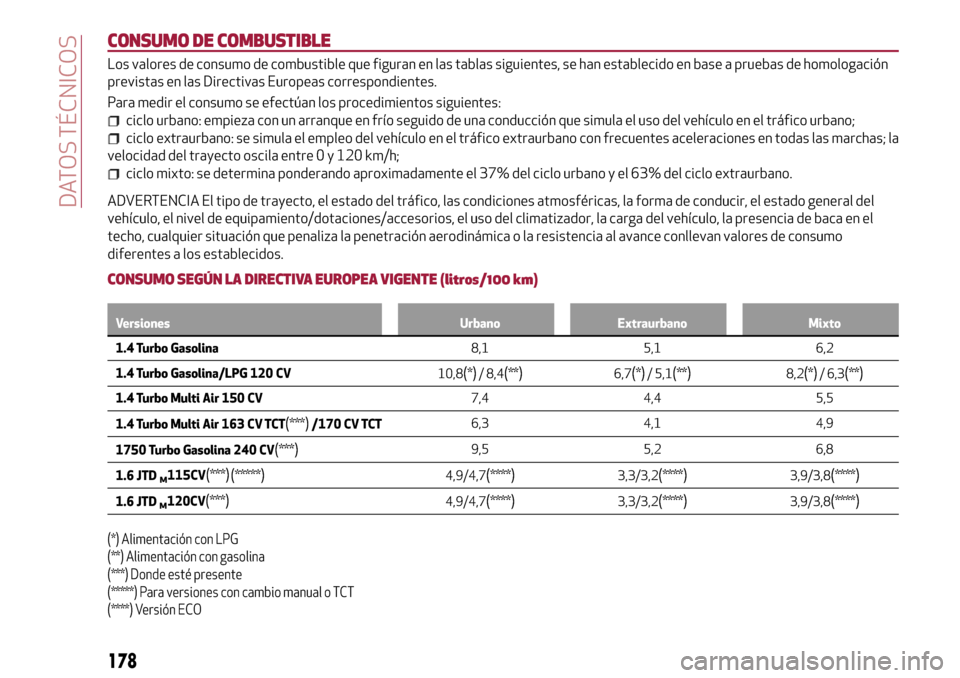

CONSUMO DE COMBUSTIBLE
Los valores de consumo de combustible que figuran en las tablas siguientes, se han establecido en base a pruebas de homologación
previstas en las Directivas Europeas correspondientes.
Para medir el consumo se efectúan los procedimientos siguientes:
ciclo urbano: empieza con un arranque en frío seguido de una conducción que simula el uso del vehículo en el tráfico urbano;
ciclo extraurbano: se simula el empleo del vehículo en el tráfico extraurbano con frecuentes aceleraciones en todas las marchas; la
velocidad del trayecto oscila entre 0 y 120 km/h;
ciclo mixto: se determina ponderando aproximadamente el 37% del ciclo urbano y el 63% del ciclo extraurbano.
ADVERTENCIA El tipo de trayecto, el estado del tráfico, las condiciones atmosféricas, la forma de conducir, el estado general del
vehículo, el nivel de equipamiento/dotaciones/accesorios, el uso del climatizador, la carga del vehículo, la presencia de baca en el
techo, cualquier situación que penaliza la penetración aerodinámica o la resistencia al avance conllevan valores de consumo
diferentes a los establecidos.
CONSUMO SEGÚN LA DIRECTIVA EUROPEA VIGENTE (litros/100 km)
Versiones Urbano Extraurbano Mixto
1.4 Turbo Gasolina8,1 5,1 6,2
1.4 Turbo Gasolina/LPG 120 CV
10,8
(*)/ 8,4(**)6,7(*)/ 5,1(**)8,2(*)/ 6,3(**)
1.4 Turbo Multi Air 150 CV7,4 4,4 5,5
1.4 Turbo Multi Air 163 CV TCT
(***)/170 CV TCT6,3 4,1 4,9
1750 Turbo Gasolina 240 CV
(***)9,5 5,2 6,8
1.6 JTD
M115CV(***)
(*****)4,9/4,7(****)3,3/3,2(****)3,9/3,8(****)
1.6 JTDM120CV(***)4,9/4,7(****)3,3/3,2(****)3,9/3,8(****)
(*) Alimentación con LPG
(**) Alimentación con gasolina
(***) Donde esté presente
(*****) Para versiones con cambio manual o TCT
(****) Versión ECO
178
DATOS TÉCNICOS
