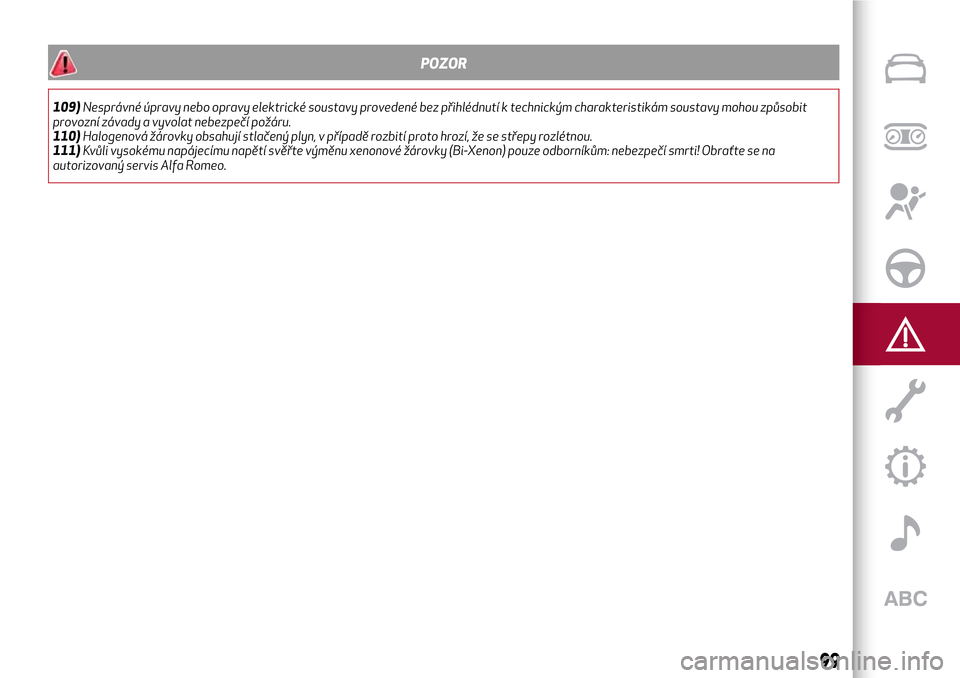

POZOR
109)Nesprávné úpravy nebo opravy elektrické soustavy provedené bez přihlédnutí k technickým charakteristikám soustavy mohou způsobit
provozní závady a vyvolat nebezpečí požáru.
110)Halogenová žárovky obsahují stlačený plyn, v případě rozbití proto hrozí, že se střepy rozlétnou.
111)Kvůli vysokému napájecímu napětí svěřte výměnu xenonové žárovky (Bi-Xenon) pouze odborníkům: nebezpečí smrti! Obraťte se na
autorizovaný servis Alfa Romeo.
99

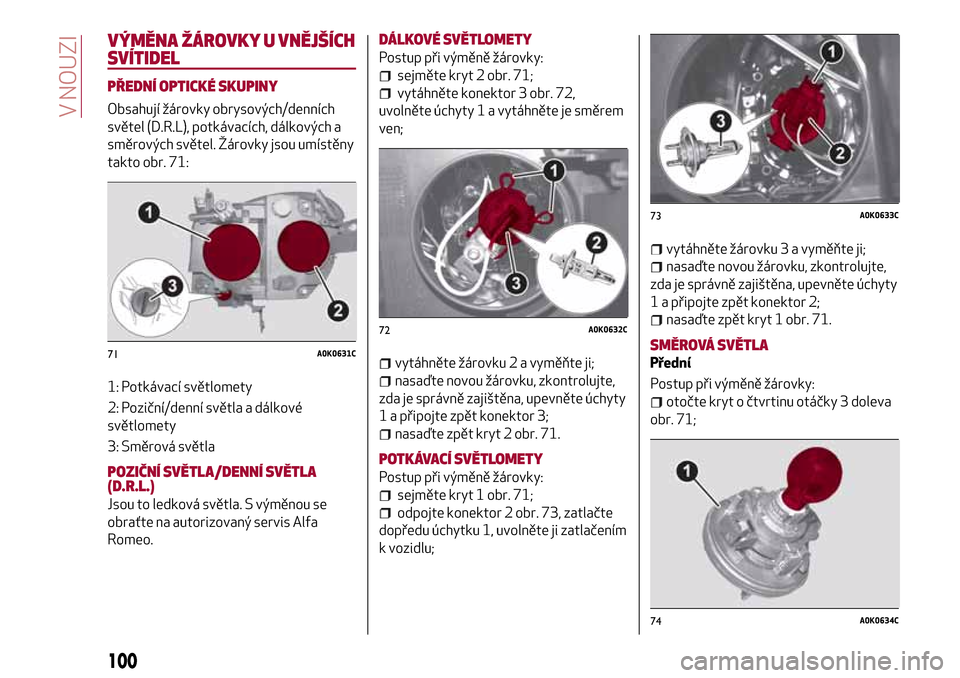

VÝMĚNA ŽÁROVKY U VNĚJŠÍCH
SVÍTIDEL
PŘEDNÍ OPTICKÉ SKUPINY
Obsahují žárovky obrysových/denních
světel (D.R.L), potkávacích, dálkových a
směrových světel. Žárovky jsou umístěny
takto obr. 71:
1: Potkávací světlomety
2: Poziční/denní světla a dálkové
světlomety
3: Směrová světla
POZIČNÍ SVĚTLA/DENNÍ SVĚTLA
(D.R.L.)
Jsou to ledková světla. S výměnou se
obraťte na autorizovaný servis Alfa
Romeo.
DÁLKOVÉ SVĚTLOMETY
Postup při výměně žárovky:
sejměte kryt 2 obr. 71;
vytáhněte konektor 3 obr. 72,
uvolněte úchyty 1 a vytáhněte je směrem
ven;
vytáhněte žárovku 2 a vyměňte ji;
nasaďte novou žárovku, zkontrolujte,
zda je správně zajištěna, upevněte úchyty
1 a připojte zpět konektor 3;
nasaďte zpět kryt 2 obr. 71.
POTKÁVACÍ SVĚTLOMETY
Postup při výměně žárovky:
sejměte kryt 1 obr. 71;
odpojte konektor 2 obr. 73, zatlačte
dopředu úchytku 1, uvolněte ji zatlačením
k vozidlu;
vytáhněte žárovku 3 a vyměňte ji;
nasaďte novou žárovku, zkontrolujte,
zda je správně zajištěna, upevněte úchyty
1 a připojte zpět konektor 2;
nasaďte zpět kryt 1 obr. 71.
SMĚROVÁ SVĚTLA
Přední
Postup při výměně žárovky:
otočte kryt o čtvrtinu otáčky 3 doleva
obr. 71;
71A0K0631C
72A0K0632C
73A0K0633C
74A0K0634C
100
V NOUZI

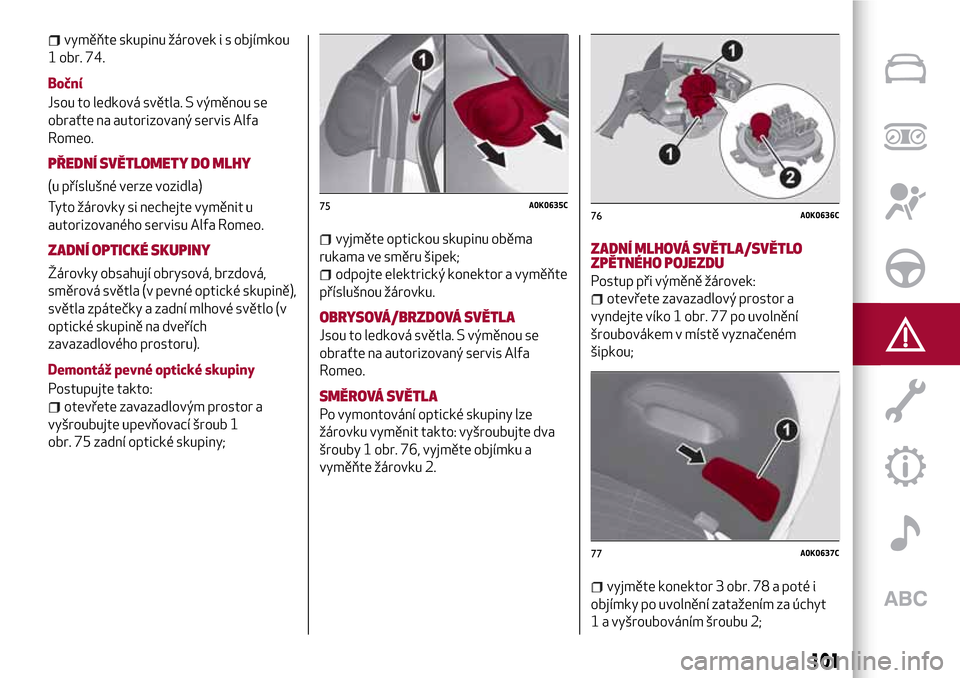

vyměňte skupinu žárovek i s objímkou
1 obr. 74.
Boční
Jsou to ledková světla. S výměnou se
obraťte na autorizovaný servis Alfa
Romeo.
PŘEDNÍ SVĚTLOMETY DO MLHY
(u příslušné verze vozidla)
Tyto žárovky si nechejte vyměnit u
autorizovaného servisu Alfa Romeo.
ZADNÍ OPTICKÉ SKUPINY
Žárovky obsahují obrysová, brzdová,
směrová světla (v pevné optické skupině),
světla zpátečky a zadní mlhové světlo (v
optické skupině na dveřích
zavazadlového prostoru).
Demontáž pevné optické skupiny
Postupujte takto:
otevřete zavazadlovým prostor a
vyšroubujte upevňovací šroub 1
obr. 75 zadní optické skupiny;
vyjměte optickou skupinu oběma
rukama ve směru šipek;
odpojte elektrický konektor a vyměňte
příslušnou žárovku.
OBRYSOVÁ/BRZDOVÁ SVĚTLA
Jsou to ledková světla. S výměnou se
obraťte na autorizovaný servis Alfa
Romeo.
SMĚROVÁ SVĚTLA
Po vymontování optické skupiny lze
žárovku vyměnit takto: vyšroubujte dva
šrouby 1 obr. 76, vyjměte objímku a
vyměňte žárovku 2.
ZADNÍ MLHOVÁ SVĚTLA/SVĚTLO
ZPĚTNÉHO POJEZDU
Postup při výměně žárovek:
otevřete zavazadlový prostor a
vyndejte víko 1 obr. 77 po uvolnění
šroubovákem v místě vyznačeném
šipkou;
vyjměte konektor 3 obr. 78 a poté i
objímky po uvolnění zatažením za úchyt
1 a vyšroubováním šroubu 2;
75A0K0635C76A0K0636C
77A0K0637C
101

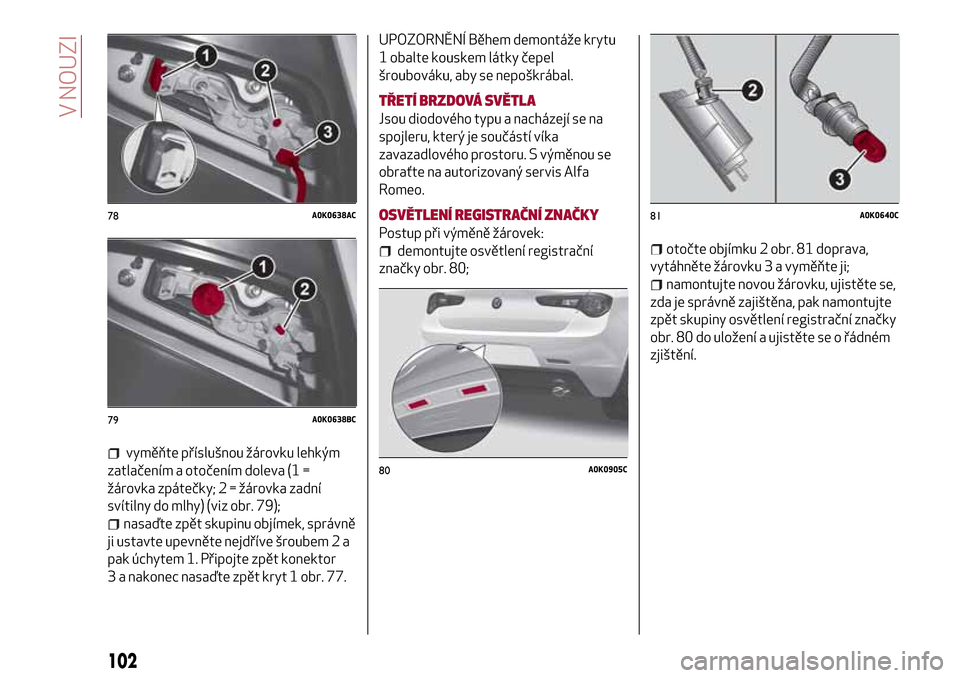

vyměňte příslušnou žárovku lehkým
zatlačením a otočením doleva (1 =
žárovka zpátečky; 2 = žárovka zadní
svítilny do mlhy) (viz obr. 79);
nasaďte zpět skupinu objímek, správně
ji ustavte upevněte nejdříve šroubem 2 a
pak úchytem 1. Připojte zpět konektor
3 a nakonec nasaďte zpět kryt 1 obr. 77.
UPOZORNĚNÍ Během demontáže krytu
1 obalte kouskem látky čepel
šroubováku, aby se nepoškrábal.
TŘETÍ BRZDOVÁ SVĚTLA
Jsou diodového typu a nacházejí se na
spojleru, který je součástí víka
zavazadlového prostoru. S výměnou se
obraťte na autorizovaný servis Alfa
Romeo.
OSVĚTLENÍ REGISTRAČNÍ ZNAČKY
Postup při výměně žárovek:
demontujte osvětlení registrační
značky obr. 80;otočte objímku 2 obr. 81 doprava,
vytáhněte žárovku 3 a vyměňte ji;
namontujte novou žárovku, ujistěte se,
zda je správně zajištěna, pak namontujte
zpět skupiny osvětlení registrační značky
obr. 80 do uložení a ujistěte se o řádném
zjištění.
78A0K0638AC
79A0K0638BC
80A0K0905C
81A0K0640C
102
V NOUZI

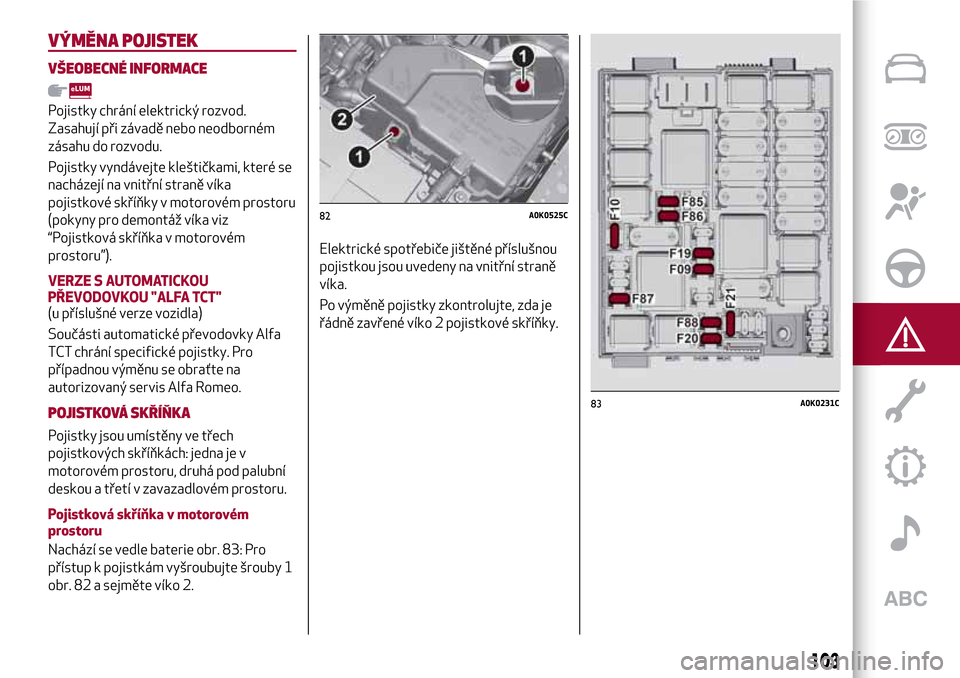

VÝMĚNA POJISTEK
VŠEOBECNÉ INFORMACE
Pojistky chrání elektrický rozvod.
Zasahují při závadě nebo neodborném
zásahu do rozvodu.
Pojistky vyndávejte kleštičkami, které se
nacházejí na vnitřní straně víka
pojistkové skříňky v motorovém prostoru
(pokyny pro demontáž víka viz
“Pojistková skříňka v motorovém
prostoru”).
VERZE S AUTOMATICKOU
PŘEVODOVKOU "ALFA TCT"
(u příslušné verze vozidla)
Součásti automatické převodovky Alfa
TCT chrání specifické pojistky. Pro
případnou výměnu se obraťte na
autorizovaný servis Alfa Romeo.
POJISTKOVÁ SKŘÍŇKA
Pojistky jsou umístěny ve třech
pojistkových skříňkách: jedna je v
motorovém prostoru, druhá pod palubní
deskou a třetí v zavazadlovém prostoru.
Pojistková skříňka v motorovém
prostoru
Nachází se vedle baterie obr. 83: Pro
přístup k pojistkám vyšroubujte šrouby 1
obr. 82 a sejměte víko 2.Elektrické spotřebiče jištěné příslušnou
pojistkou jsou uvedeny na vnitřní straně
víka.
Po výměně pojistky zkontrolujte, zda je
řádně zavřené víko 2 pojistkové skříňky.
82A0K0525C
83A0K0231C
103

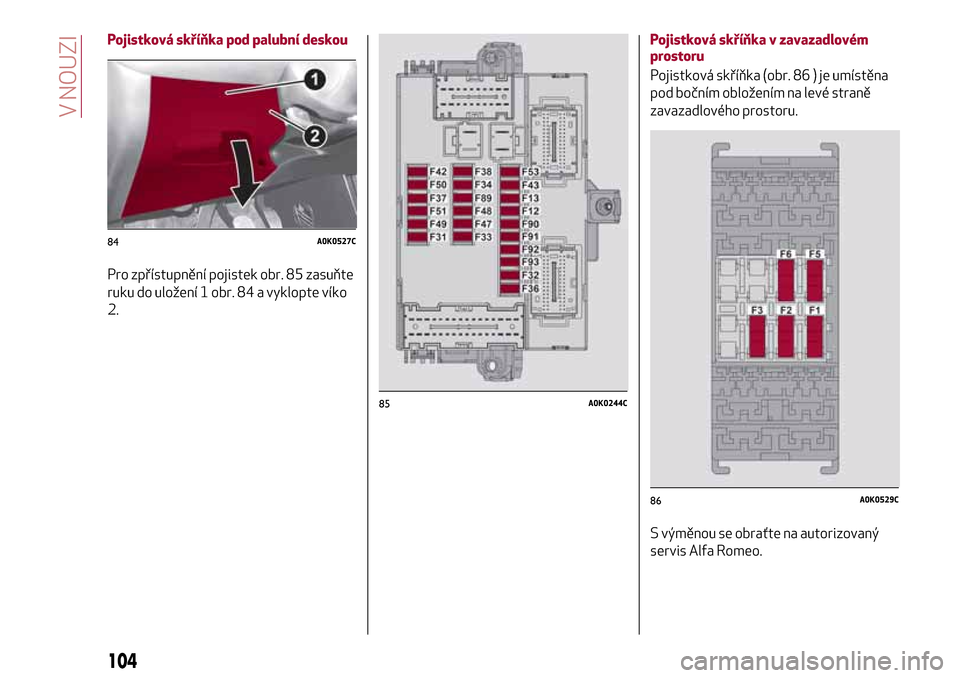

Pojistková skříňka pod palubní deskou
Pro zpřístupnění pojistek obr. 85 zasuňte
ruku do uložení 1 obr. 84 a vyklopte víko
2.Pojistková skříňka v zavazadlovém
prostoru
Pojistková skříňka (obr. 86 ) je umístěna
pod bočním obložením na levé straně
zavazadlového prostoru.
S výměnou se obraťte na autorizovaný
servis Alfa Romeo.
84A0K0527C
85A0K0244C
86A0K0529C
104
V NOUZI

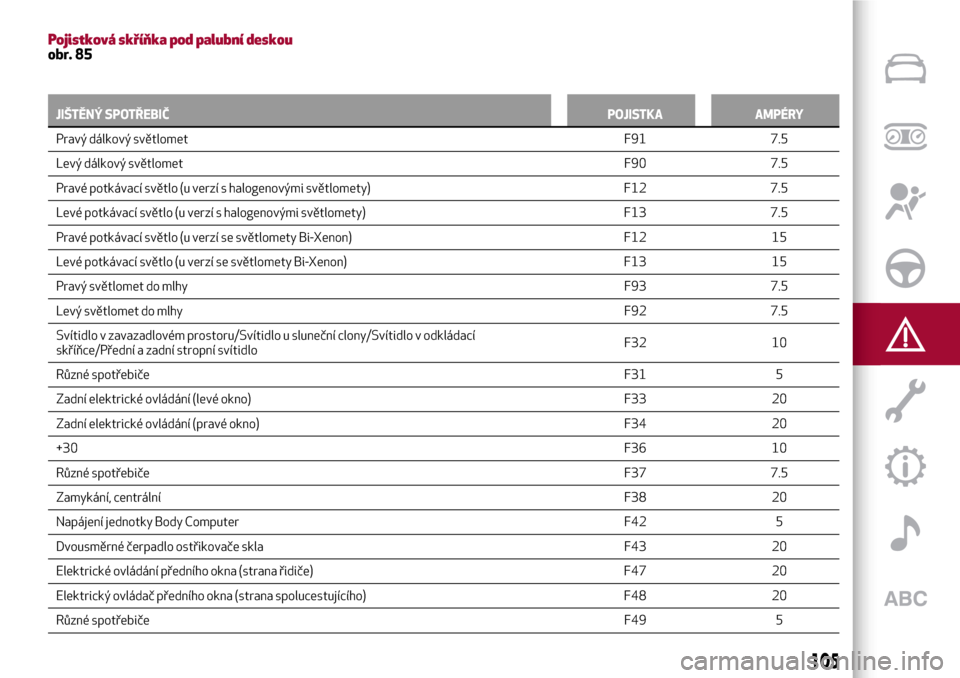

Pojistková skříňka pod palubní deskouobr. 85
JIŠTĚNÝ SPOTŘEBIČPOJISTKA AMPÉRY
Pravý dálkový světlometF91 7.5
Levý dálkový světlometF90 7.5
Pravé potkávací světlo (u verzí s halogenovými světlomety) F12 7.5
Levé potkávací světlo (u verzí s halogenovými světlomety) F13 7.5
Pravé potkávací světlo (u verzí se světlomety Bi-Xenon) F12 15
Levé potkávací světlo (u verzí se světlomety Bi-Xenon) F13 15
Pravý světlomet do mlhyF93 7.5
Levý světlomet do mlhyF92 7.5
Svítidlo v zavazadlovém prostoru/Svítidlo u sluneční clony/Svítidlo v odkládací
skříňce/Přední a zadní stropní svítidloF32 10
Různé spotřebičeF31 5
Zadní elektrické ovládání (levé okno) F33 20
Zadní elektrické ovládání (pravé okno) F34 20
+30F36 10
Různé spotřebičeF37 7.5
Zamykání, centrálníF38 20
Napájení jednotky Body Computer F42 5
Dvousměrné čerpadlo ostřikovače skla F43 20
Elektrické ovládání předního okna (strana řidiče) F47 20
Elektrický ovládač předního okna (strana spolucestujícího) F48 20
Různé spotřebičeF49 5
105

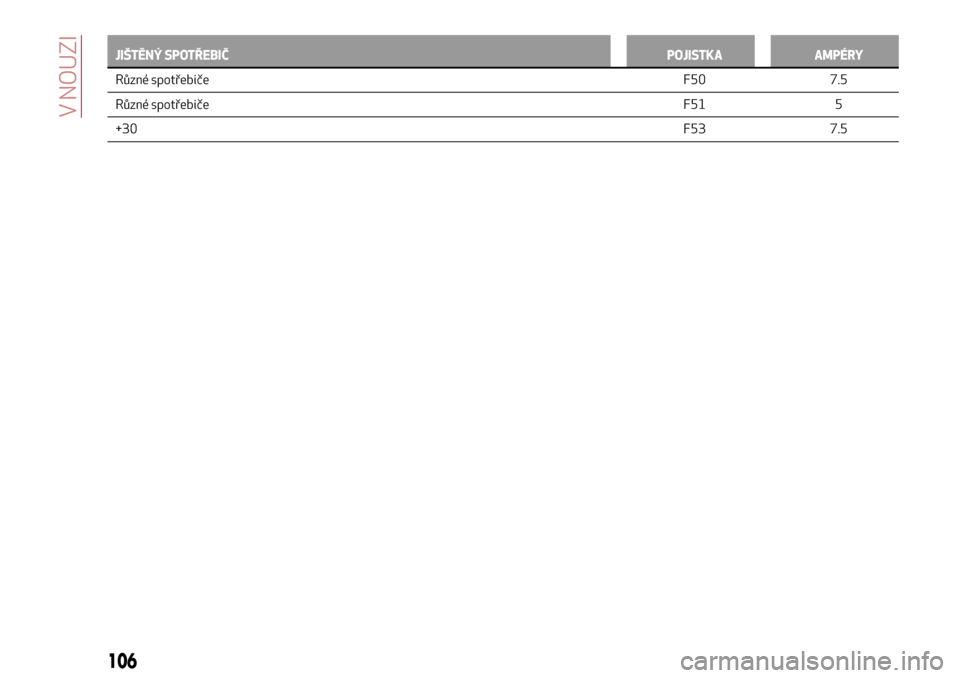

JIŠTĚNÝ SPOTŘEBIČPOJISTKA AMPÉRY
Různé spotřebičeF50 7.5
Různé spotřebičeF51 5
+30F53 7.5
106
V NOUZI

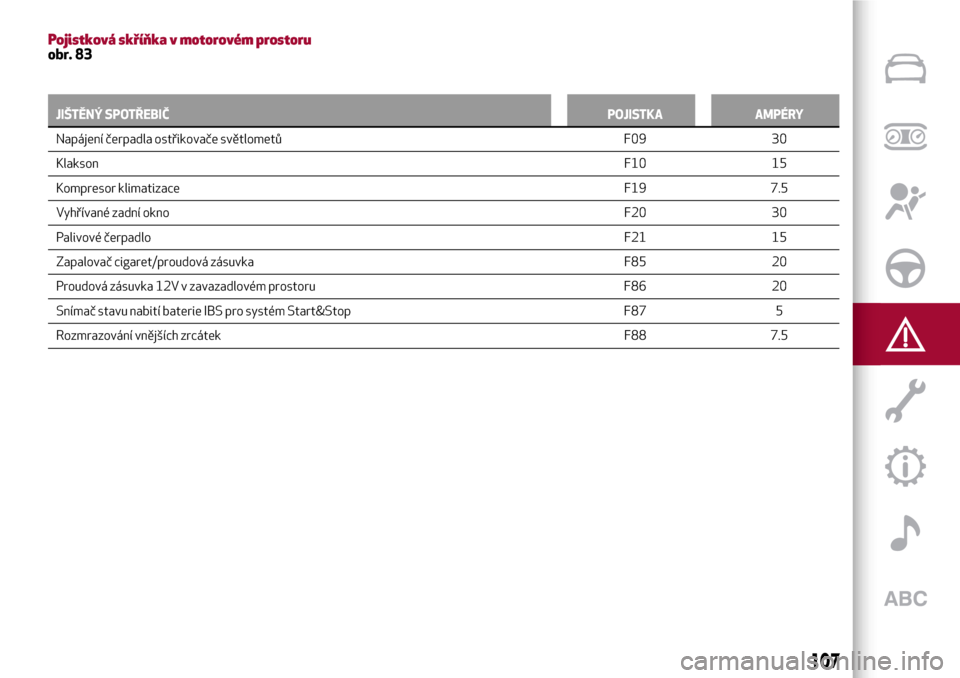

Pojistková skříňka v motorovém prostoruobr. 83
JIŠTĚNÝ SPOTŘEBIČPOJISTKA AMPÉRY
Napájení čerpadla ostřikovače světlometů F09 30
KlaksonF10 15
Kompresor klimatizaceF19 7.5
Vyhřívané zadní oknoF20 30
Palivové čerpadloF21 15
Zapalovač cigaret/proudová zásuvka F85 20
Proudová zásuvka 12V v zavazadlovém prostoru F86 20
Snímač stavu nabití baterie IBS pro systém Start&Stop F87 5
Rozmrazování vnějších zrcátek F88 7.5
107

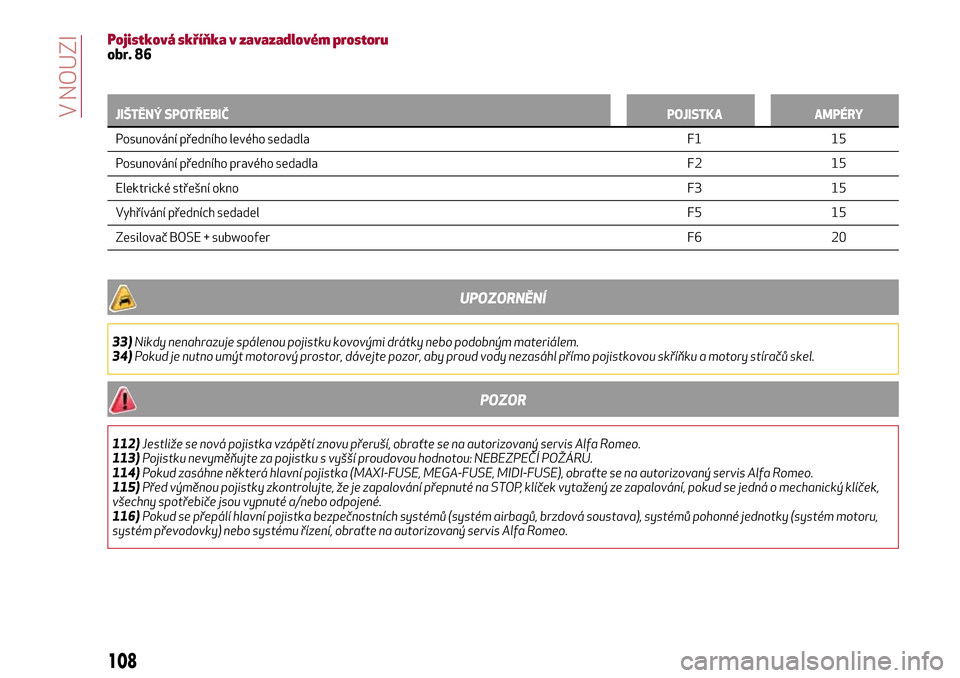

Pojistková skříňka v zavazadlovém prostoruobr. 86
JIŠTĚNÝ SPOTŘEBIČPOJISTKA AMPÉRY
Posunování předního levého sedadla F1 15
Posunování předního pravého sedadla F2 15
Elektrické střešní oknoF3 15
Vyhřívání předních sedadelF5 15
Zesilovač BOSE + subwooferF6 20
UPOZORNĚNÍ
33)Nikdy nenahrazuje spálenou pojistku kovovými drátky nebo podobným materiálem.
34)Pokud je nutno umýt motorový prostor, dávejte pozor, aby proud vody nezasáhl přímo pojistkovou skříňku a motory stíračů skel.
POZOR
112)Jestliže se nová pojistka vzápětí znovu přeruší, obraťte se na autorizovaný servis Alfa Romeo.
113)Pojistku nevyměňujte za pojistku s vyšší proudovou hodnotou: NEBEZPEČÍ POŽÁRU.
114)Pokud zasáhne některá hlavní pojistka (MAXI-FUSE, MEGA-FUSE, MIDI-FUSE), obraťte se na autorizovaný servis Alfa Romeo.
115)Před výměnou pojistky zkontrolujte, že je zapalování přepnuté na STOP, klíček vytažený ze zapalování, pokud se jedná o mechanický klíček,
všechny spotřebiče jsou vypnuté a/nebo odpojené.
116)Pokud se přepálí hlavní pojistka bezpečnostních systémů (systém airbagů, brzdová soustava), systémů pohonné jednotky (systém motoru,
systém převodovky) nebo systému řízení, obraťte na autorizovaný servis Alfa Romeo.
