UWAGA
126)W przypadku wersji wyposażonych
w kluczyk mechaniczny, przed rozpoczęciem
holowania należy przekręcić kluczyk
w wyłączniku zapłonu w położenie MAR,
a następnie w STOP, bez wyjmowania.
Wyciągnięcie kluczyka spowoduje
automatyczne zablokowanie kierownicy,
uniemożliwiając skręcanie kołami. Ponadto
należy sprawdzić, czy skrzynia biegów
ustawiona jest na luzie (w przypadku wersji
wyposażonych w automatyczną skrzynię
biegów sprawdzić, czy dźwignia zmiany
biegów jest w położeniu N). W przypadku
wersji z kluczykiem elektronicznym należy
ustawić wyłącznik zapłonu w położeniu
MAR, a następnie w położeniu STOP, bez
otwierania drzwi.127)Podczas holowania należy pamiętać,
że nie ma wspomagania hamulców
i elektromechanicznego wspomagania
kierownicy, w związku z czym do
zahamowania konieczne jest zastosowanie
większej siły nacisku na pedał hamulca i do
skręcenia konieczne jest zastosowanie
większej siły obrotu kierownicą. Nie używać
linek elastycznych do holowania, gdyż mogą
pęknąć. Podczas przygotowania do
holowania należy sprawdzić, czy mocowanie
połączeń samochodów nie uszkodzi
stykających się z nimi komponentów.
Holując samochód, należy przestrzegać
obowiązujących przepisów ruchu drogowego
dotyczących zarówno urządzeń
stosowanych do holowania jak i zachowania
się na drodze. Podczas holowania
samochodu nie uruchamiać silnika. Przed
wkręceniem uchwytu należy oczyścić
dokładnie gniazdo gwintowane. Przed
rozpoczęciem holowania należy ponadto
upewnić się, czy uchwyt wkręcony jest do
oporu w odpowiednim gnieździe.128)Przedni i tylny uchwyt holowniczy
powinny być używane wyłącznie do
wykonywania operacji awaryjnych na
płaskiej drodze. Dopuszczalne jest
holowanie na krótkich odcinkach za pomocą
odpowiednich urządzeń zgodnych
z przepisami kodeksu drogowego (drążek
sztywny), przemieszczanie samochodu na
płaskiej nawierzchni w celu przygotowania
go do holowania lub do transportu na
lawecie pomocy drogowej. Uchwyty NIE
POWINNY być używane do przestawiania
samochodu poza płaska drogą lub
w obecności przeszkód i/lub do holowania za
pomocą linek lub innych urządzeń, które nie
są sztywne. Z uwzględnieniem powyższych
wskazówek holowanie samochodów
powinno się odbywać, na ile to możliwe, w tej
samej osi symetrii (holujący i holowany).
139

140
Ta strona celowo jest zostawiona pusta

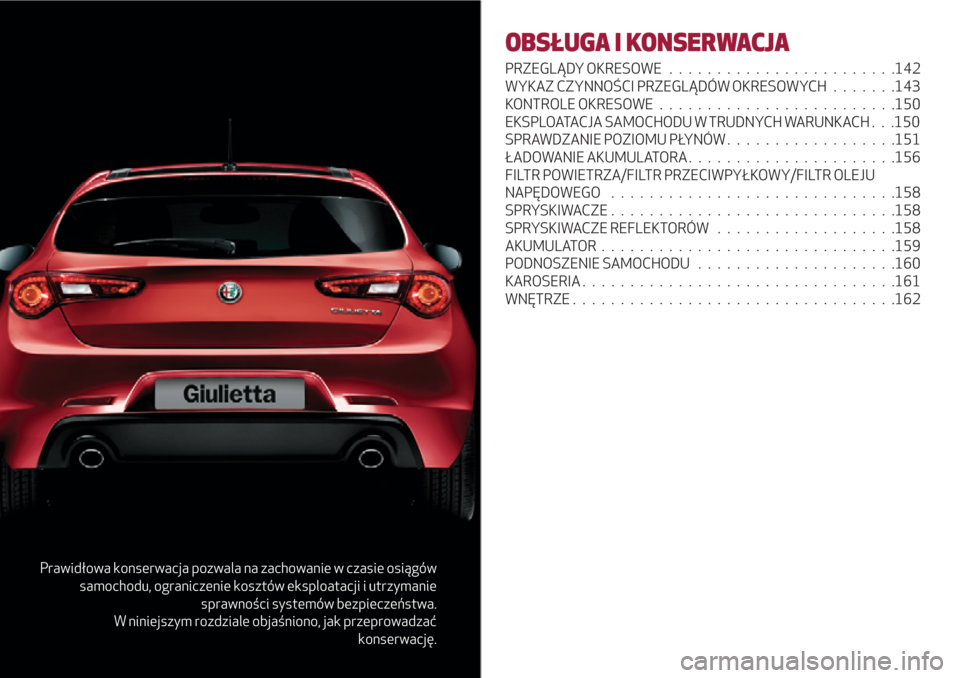

Prawidłowa konserwacja pozwala na zachowanie w czasie osiągów
samochodu, ograniczenie kosztów eksploatacji i utrzymanie
sprawności systemów bezpieczeństwa.
W niniejszym rozdziale objaśniono, jak przeprowadzać
konserwację.
OBSŁUGA I KONSERWACJA
PRZEGLĄDY OKRESOWE........................142
WYKAZ CZYNNOŚCI PRZEGLĄDÓW OKRESOWYCH.......143
KONTROLE OKRESOWE.........................150
EKSPLOATACJA SAMOCHODU W TRUDNYCH WARUNKACH . . .150
SPRAWDZANIE POZIOMU PŁYNÓW..................151
ŁADOWANIE AKUMULATORA......................156
FILTR POWIETRZA/FILTR PRZECIWPYŁKOWY/FILTR OLEJU
NAPĘDOWEGO..............................158
SPRYSKIWACZE..............................158
SPRYSKIWACZE REFLEKTORÓW...................158
AKUMULATOR...............................159
PODNOSZENIE SAMOCHODU.....................160
KAROSERIA.................................161
WNĘTRZE..................................162

PRZEGLĄDY OKRESOWE
Prawidłowo wykonana obsługa jest
czynnikiem gwarantującym samochodowi
długą żywotność w optymalnym stanie.
Dlatego marka Alfa Romeo przygotowała
szereg kontroli i interwencji serwisowych
przy określonych przebiegach
samochodu i, dla wersji/rynków, gdzie
przewidziano, terminach czasowych, jak
podano w Wykazie czynności przeglądów
okresowych.
Niezależnie od powyższej informacji
zawsze należy zwracać uwagę na
zalecenia podane w Wykazie czynności
przeglądów okresowych (np. sprawdzać
okresowo poziom płynów, ciśnienie
w oponach itd.).
Usługa Przeglądu okresowego
wykonywana jest w Sieci Serwisowej Alfa
Romeo zgodnie z określonym
przebiegiem samochodu/terminami
czasowymi. Jeżeli podczas wykonywania
każdej czynności poza przewidzianymi
interwencjami konieczne będzie
wykonanie dodatkowych wymian lub
napraw, mogą one być wykonane tylko za
wyraźną Państwa zgodą. Jeżeli samochód
używany jest często do holowania
przyczepy, należy zmniejszyć okres
pomiędzy jednym przeglądem a kolejnym.OSTRZEŻENIA
Producent zaleca wykonywanie
Przeglądów okresowych.
Niewykonywanie ich może spowodować
utratę gwarancji na samochód.
Zalecamy natychmiastowe informowanie
ASO Alfa Romeo o wystąpieniu nawet
niewielkich anomalii w działaniu
samochodu, nie czekając do następnego
przeglądu.
142
OBSŁUGA I KONSERWACJA

WYKAZ CZYNNOŚCI PRZEGLĄDÓW OKRESOWYCH
WERSJE BENZYNOWE
OSTRZEŻENIE: Po wykonaniu ostatniej czynności podanej w tabeli należy kontynuować przeglądy okresowe zgodnie
z częstotliwością przewidzianą przez wykaz, którą wskazują kropki lub specjalne uwagi dotyczące każdej czynności.
Uwaga: wznowienie przeglądów okresowych od początku planu może spowodować przekroczenie maksymalnego interwału
dozwolonego w przypadku niektórych czynności!
Tysiące kilometrów15 30 45 60 75 90 105 120 135 150
Lata12345678910
Kontrola stanu/zużycia opon i ewentualne uzupełnienie
ciśnienia; kontrola stanu/ważności zestawu „Fix&Go” (dla
wersji/rynków, gdzie przewidziano)
Kontrola działania układu oświetlenia (reflektorów,
kierunkowskazów, świateł awaryjnych, oświetlenia komory
bagażnika, wnętrza samochodu, schowka, lampek
sygnalizacyjnych w zestawie wskaźników itd.)
Kontrola i ewentualne uzupełnienie poziomu płynów
w komorze silnika(1)
Kontrola emisji/dymienia spalin
Kontrola, poprzez gniazdko diagnostyczne, działania
układów zasilania/kontroli silnika, emisji i, dla wersji/rynków,
gdzie przewidziano, zużycia oleju silnikowego
(1) Uzupełnianie płynów należy przeprowadzać przy użyciu płynów wskazanych w dokumentacji samochodu i dopiero po rozpoznaniu stanu układu.
143

Tysiące kilometrów15 30 45 60 75 90 105 120 135 150
Lata12345678910
Kontrola wzrokowa stanu ogólnego: nadwozia z zewnątrz,
zabezpieczeń podwozia, odcinków sztywnych i elastycznych
przewodów (wydechowych, zasilania paliwem,
hamulcowych), elementów gumowych (osłony, złączki, tuleje
itd.)
Kontrola wzrokowa stanu: przewodów i złączek LPG oraz
mocowania zbiornika LPG (wersja 1.4 Turbo Benzyna/LPG
120 KM)
Kontrola działania i parametrów systemu zasilania poprzez
gniazdko diagnostyczne (wersja 1.4 Turbo Benzyna/LPG
120 KM)
Kontrola ustawienia/zużycia piór wycieraczek szyby
przedniej i szyby tylnej
Kontrola działania układu wycieraczek/spryskiwaczy szyb
i ewentualna regulacja spryskiwaczy
Kontrola czystości zamków pokrywy komory silnika
i bagażnika, czyszczenie i smarowanie zespołów dźwigni
Kontrola i ewentualna regulacja skoku dźwigni hamulca
ręcznego
Kontrola wzrokowa stanu i zużycia klocków hamulców
tarczowych przednich i tylnych oraz stanu sygnalizatora
zużycia klocków
Kontrola wzrokowa stanu paska/pasków napędu akcesoriów
144
OBSŁUGA I KONSERWACJA

Tysiące kilometrów15 30 45 60 75 90 105 120 135 150
Lata12345678910
Kontrola napięcia paska napędu akcesoriów (wersje bez
napinacza automatycznego)
Kontrola wzrokowa stanu paska zębatego napędu rozrządu
Kontrola i ewentualne uzupełnienie poziomu oleju skrzyni
biegów Alfa TCT (dla wersji/rynków, gdzie przewidziano)(2)
Wymiana oleju silnikowego i filtra oleju (wersje 1.4 Turbo
Benzyna i 1.4 Turbo Multi Air)(3) (o) (●)
Wymiana oleju silnikowego i filtra oleju (wersje 1750 Turbo
Benzyna)(4)
Wymiana świec zapłonowych (wersje 1.4 Turbo Benzyna
i 1.4 Turbo Multi Air)(5)
Wymiana świec zapłonowych (wersje 1750 Turbo Benzyna)
(2) Kontrola powinna być wykonywana co roku w przypadku samochodów w krajach o szczególnie surowych warunkach klimatycznych (klimat chłodny).
(3) W przypadku, gdy roczny przebieg samochodu nie przekracza poziomu 10 000 km, olej silnikowy i filtr oleju należy wymieniać co roku.
(o) Czynności zalecane
(●) Czynności obowiązkowe (4) Rzeczywisty okres wymiany oleju i filtra oleju silnikowego zależy od warunków eksploatacji samochodu i jest sygnalizowany poprzez lampkę sygnalizacyjną lub
komunikat w zestawie wskaźników. Nie powinien jednak przekraczać okresu 1 roku.
(5) W przypadku wersji 1.4 Turbo Benzyna i 1.4 Turbo Multi Air, dla zapewnienia prawidłowego działania i uniknięcia poważnych usterek w silniku, konieczne jest:
stosowanie wyłącznie świec posiadających specyficzny certyfikat dla tego typu silników, jednakowego typu i marki (patrz opis w sekcji „Silnik” w rozdziale „Dane
techniczne”); należy ściśle przestrzegać okresu wymiany świec przewidzianego w Wykazie czynności przeglądów okresowych. W celu dokonania wymiany świec zaleca
się korzystać z usług ASO marki Alfa Romeo.
145

Tysiące kilometrów15 30 45 60 75 90 105 120 135 150
Lata12345678910
Wymiana paska/-ów napędu osprzętu(6)
Wymiana paska zębatego napędu rozrządu(6)
Wymiana wkładu filtra powietrza(7)
Wymiana filtra wewnętrznego regulatora ciśnienia (wersja
1.4 Turbo Benzyna/LPG 120 KM)
Wymiana filtra papierowego (LPG w stanie gazowym) (wersja
1.4 Turbo Benzyna/LPG 120 KM)
Wymiana płynu hamulcowego(8)
Wymiana filtra kabinowego(7) (o) (●)
(6) Strefy niezakurzone: maksymalny zalecany przebieg to 120 000 km. Niezależnie od przebiegu pasek powinien być wymieniany co 6 lat. Strefy zakurzone i/lub
uciążliwa eksploatacja samochodu (chłodny klimat, użytkowanie głównie w mieście, długa praca silnika na biegu jałowym): maksymalny zalecany przebieg to
60 000 km. Niezależnie od przebiegu pasek powinien być wymieniany co 4 lata.
(7) W przypadku użytkowania samochodu w strefach zakurzonych filtr należy wymieniać co 15 000 km.
(8) Płyn hamulcowy należy wymieniać co dwa lata niezależnie od przebiegu.
(o) Czynności zalecane
(●) Czynności obowiązkowe
146
OBSŁUGA I KONSERWACJA

WERSJE DIESEL
OSTRZEŻENIE: Po wykonaniu ostatniej czynności podanej w tabeli należy kontynuować przeglądy okresowe zgodnie
z częstotliwością przewidzianą przez wykaz, którą wskazują kropki lub specjalne uwagi dotyczące każdej czynności.
Uwaga: wznowienie przeglądów okresowych od początku planu może spowodować przekroczenie maksymalnego interwału
dozwolonego w przypadku niektórych czynności!
Tysiące kilometrów20 40 60 80 100 120 140 160 180 200
Lata12345678910
Kontrola stanu/zużycia opon i ewentualne uzupełnienie
ciśnienia; kontrola stanu/ważności zestawu „Fix&Go” (dla
wersji/rynków, gdzie przewidziano)
Kontrola działania układu oświetlenia (reflektorów,
kierunkowskazów, świateł awaryjnych, oświetlenia komory
bagażnika, wnętrza samochodu, schowka, lampek
sygnalizacyjnych w zestawie wskaźników itd.)
Kontrola i ewentualne uzupełnienie poziomu płynów
w komorze silnika(1)
Kontrola emisji/dymienia spalin
Kontrola, poprzez gniazdko diagnostyczne, działania
układów zasilania/kontroli silnika, emisji i, dla wersji/rynków,
gdzie przewidziano, zużycia oleju silnikowego
Kontrola wzrokowa stanu ogólnego: nadwozia z zewnątrz,
zabezpieczeń podwozia, odcinków sztywnych i elastycznych
przewodów (wydechowych, zasilania paliwem,
hamulcowych), elementów gumowych (osłony, złączki, tuleje
itd.)
(1) Uzupełnianie płynów należy przeprowadzać przy użyciu płynów wskazanych w dokumentacji samochodu i dopiero po rozpoznaniu stanu układu.
147

Tysiące kilometrów20 40 60 80 100 120 140 160 180 200
Lata12345678910
Kontrola ustawienia/zużycia piór wycieraczek szyby
przedniej i szyby tylnej
Kontrola działania układu wycieraczek/spryskiwaczy szyb
i ewentualna regulacja spryskiwaczy
Kontrola czystości zamków pokrywy komory silnika
i bagażnika, czyszczenie i smarowanie zespołów dźwigni
Kontrola i ewentualna regulacja skoku dźwigni hamulca
ręcznego
Kontrola wzrokowa stanu i zużycia klocków hamulców
tarczowych przednich i tylnych oraz stanu sygnalizatora
zużycia klocków
Kontrola wzrokowa stanu paska/pasków napędu akcesoriów
Kontrola napięcia paska napędu akcesoriów (wersje bez
napinacza automatycznego)
Kontrola wzrokowa stanu paska zębatego napędu rozrządu
Kontrola i ewentualne uzupełnienie poziomu oleju skrzyni
biegów Alfa TCT (dla wersji/rynków, gdzie przewidziano)(2)
Wymiana oleju silnikowego i filtra oleju(3)
(2) Kontrola powinna być wykonywana co roku w przypadku samochodów w krajach o szczególnie surowych warunkach klimatycznych (klimat chłodny).
(3) Rzeczywisty okres wymiany oleju i filtra oleju silnikowego zależy od warunków eksploatacji samochodu i jest sygnalizowany poprzez lampkę sygnalizacyjną lub
komunikat w zestawie wskaźników. Okres ten nie powinien jednak przekraczać 2 lat. W przypadku użytkowania samochodu przeważnie do jazdy w mieście wymiana
oleju silnikowego i filtra wymagana jest co roku.
148
OBSŁUGA I KONSERWACJA
