DANE OGÓLNE 1.4 Turbo Multi Air 150 KM 1.4 Turbo Multi Air 163 KM(*)
Kod typu 940C2000 955A8000
Cykl Otto Otto
Ilość i ułożenie cylindrów 4 w rzędzie 4 w rzędzie
Średnica i skok tłoków (mm) 72,0 x 84.0 72,0 x 84.0
Całkowita pojemność skokowa (cm³) 1368 1368
Stopień sprężania 10 10
Moc maksymalna (CEE) (kW) 110 120
Moc maksymalna (CEE) (KM) 150 163
odnośna prędkość obrotowa (obr./min) 5500 5500
NATURAL DYNAMIC NATURAL DYNAMIC
Moment maksymalny (CEE) (Nm) 230 250 230 250
Moment maksymalny (CEE) (kgm) 23,4 25,4 23,4 25,4
odnośna prędkość obrotowa (obr./min) 2250 2500 2250 2500
Świece zapłonowe NGK IKR9F8 NGK IKR9J8
PaliwoBenzyna zielona bezołowiowa o liczbie
oktanowej (RON) 95 (Specyfikacja EN228)Benzyna zielona bezołowiowa o liczbie
oktanowej (RON) 95 (Specyfikacja
EN228)
(*) Dla wersji/rynków, gdzie przewidziano
169

OPIS OGÓLNY 1.4 Turbo Multi Air 170 KM 1750 Turbo Benzyna 240 KM(*)
Kod typu 940A2000 940B2000
Cykl Otto Otto
Ilość i ułożenie cylindrów 4 w rzędzie 4 w rzędzie
Średnica i skok tłoków (mm) 72,0 x 84.0 83,0 x 80.5
Całkowita pojemność skokowa (cm³) 1368 1742
Stopień sprężania 10 9,25 ± 0,25
Moc maksymalna (CEE) (kW) 125 177
Moc maksymalna (CEE) (KM) 170 240
odnośna prędkość obrotowa (obr./min) 5500 5750
NATURAL DYNAMIC NATURAL DYNAMIC
Moment maksymalny (CEE) (Nm) 230 250 300 340
Moment maksymalny (CEE) (kgm) 23,4 25,4 30,5 34,6
odnośna prędkość obrotowa (obr./min) 2250 2500 1850 2000
Świece zapłonowe NGK IKR9J8 NGK ILKAR7D6G
PaliwoBenzyna zielona bezołowiowa LO 95 lub LO
98 (Specyfikacja EN228)Benzyna zielona bezołowiowa LO 95 lub
LO 98 (Specyfikacja EN228)
(*) Dla wersji/rynków, gdzie przewidziano
170
DANE TECHNICZNE

DANE OGÓLNE1.6 JTDM115 KM(*)1.6 JTDM120 KM
Kod typu 940C5000 940C1000
Cykl
Diesel Diesel
Ilość i ułożenie cylindrów 4 w rzędzie 4 w rzędzie
Średnica i skok tłoków (mm) 79,5 x 80.5 79,5 x 80.5
Całkowita pojemność skokowa (cm³) 1598 1598
Stopień sprężania 16,5 16,5
Moc maksymalna (CEE) (kW) 85 88
Moc maksymalna (CEE) (KM) 115 120
odnośna prędkość obrotowa (obr./min) 3750 3750
NATURAL DYNAMIC NATURAL DYNAMIC
Moment maksymalny (CEE) (Nm) 280 320 280 320
Moment maksymalny (CEE) (kgm) 28,5 32,6 28,5 32,6
odnośna prędkość obrotowa (obr./min) 1500 1750 1500 1750
Paliwo Olej napędowy (Specyfikacja EN590) Olej napędowy (Specyfikacja EN590)
(*) Dla wersji/rynków, gdzie przewidziano
171

DANE OGÓLNE2.0 JTDM136 KM2.0 JTDM150 KM
Kod typu 940C4000 940C3000
Cykl
Diesel Diesel
Ilość i ułożenie cylindrów 4 w rzędzie 4 w rzędzie
Średnica i skok tłoków (mm) 83 x 90.4 83 x 90.4
Całkowita pojemność skokowa (cm³) 1956 1956
Stopień sprężania 16,5 16,5
NATURAL DYNAMIC
Moc maksymalna (CEE) (kW) 100 103 110
Moc maksymalna (CEE) (KM) 136 140 150
odnośna prędkość obrotowa (obr./min) 4500 4000 4500
NATURAL DYNAMIC NATURAL DYNAMIC
Moment maksymalny (CEE) (Nm) 320 380 320 380
Moment maksymalny (CEE) (kgm) 32,5 38,7 32,5 38,7
odnośna prędkość obrotowa (obr./min) 1500 1750 1500 1750
Paliwo Olej napędowy (Specyfikacja EN590) Olej napędowy (Specyfikacja EN590)
172
DANE TECHNICZNE

DANE OGÓLNE2.0 JTDM163 KM(*)2.0 JTDM175 KM
Kod typu 940B9000 940B4000
Cykl
Diesel Diesel
Ilość i ułożenie cylindrów 4 w rzędzie 4 w rzędzie
Średnica i skok tłoków (mm) 83 x 90,4 83 x 90,4
Całkowita pojemność skokowa (cm³) 1956 1956
Stopień sprężania 16,5 16,5
NATURAL DYNAMIC
Moc maksymalna (CEE) (kW) 120 125 128,5
Moc maksymalna (CEE) (KM) 163 170 175
odnośna prędkość obrotowa (obr./min) 4000 3750 3750
NATURAL DYNAMIC NATURAL DYNAMIC
Moment maksymalny (CEE) (Nm) 320 350 320 350
Moment maksymalny (CEE) (kgm) 32,5 35,6 32,5 35,6
odnośna prędkość obrotowa (obr./min) 1500 1750 1500 1750
Paliwo Olej napędowy (Specyfikacja EN590) Olej napędowy (Specyfikacja EN590)
(*) Dla wersji/rynków, gdzie przewidziano
173

KOŁA
OBRĘCZE I OPONY NA WYPOSAŻENIU
Wersje ObręczeOpony na
wyposażeniuOpony zimoweZapasowe koło dojazdowe
Obręcz Opona
1.4 Turbo Benzyna
1.4
Turbo Multi Air
1.6 JTD
M2.0 JTDM
7Jx16 H2 ET 41 205/55 R16 91V 205/55 R16 91Q
T135/
70 R16 100M
T125/
80 R17 99M4Bx16ET22
4Bx17ET25 7 1/2 Jx17 H2 ET 41225/45 R17 91W 225/45 R17 91Q
225/45 R17 94V ALL
SEASON–
7 1/2 Jx18 H2 ET 41
(*)225/40 R18 92W
REINFORCED(*) (**)225/40 R18 92Q
REINFORCED
1.4 Turbo Benzyna
(***)1.4 Turbo Multi Air(***)1.6 JTDM(***)
2.0 JTDM(***)
7 1/2 Jx17 H2 ET 41 225/45 R17 91W 225/45 R17 91Q
T125/
80 R17 99M4Bx17ET25
7 1/2 Jx18 H2 ET 41225/40 R18 92W
REINFORCED
(**)225/40 R18 92Q
REINFORCED
1750 Turbo Benzyna
(*)
7 1/2 Jx17 H2 ET 41 225/45 R17 91W 225/45 R17 91Q
T125/
80 R17 99M4Bx17ET25
7 1/2 Jx18 H2 ET 41225/40 R18 92W
REINFORCED
(**)225/40 R18 92Q
REINFORCED
(*) Dla wersji/rynków, gdzie przewidziano
(**) Opony bez możliwości założenia łańcuchów
(***) Wersje wyposażenia ze zwiększonymi zaciskami hamulcowymi
W wersjach z oponami 205/55 R16” i 225/45 R17” mogą być montowane łańcuchy przeciwpoślizgowe o zmniejszonych rozmiarach,
wystające poza profil opony maksymalnie 9 mm.
174
DANE TECHNICZNE

CIŚNIENIE W ZIMNYCH OPONACH
OPONY NA WYPOSAŻENIU
WERSJE WYMIARŚREDNIE OBCIĄŻENIE PEŁNE OBCIĄŻENIE
Przód Tył Przód Tył
1.4 Turbo Benzyna
1.6 JTD
M
205/55 R16 91V
225/45 R17 91W
225/45 R17 94V ALL SEASON
225/40 R18 92W REINFORCED2,3
2,3
2,3
2,62,1
2,1
2,1
2,22,7
2,7
2,7
3,02,3
2,3
2,3
2,6
1.4 Turbo Multi Air
2.0 JTD
M
205/55 R16 91V
225/45 R17 91W
225/45 R17 94V ALL SEASON
225/40 R18 92W REINFORCED2,3
2,3/2,8(*)
2,3
2,62,1
2,1/2,6
(*)
2,1
2,22,7
2,7/2,8
(*)
2,7
3,02,3
2,3/2,6
(*)
2,3
2,6
1750 Turbo Benzyna
(*)225/45 R17 91W
225/40 R18 92W REINFORCED2,3
2,62,1
2,22,7
3,02,3
2,6
Zapasowe koło
dojazdoweT135/70 R16 100M
T125/80 R17 99M4,2
(*) Zależnie od wyposażenia
W nagrzanych oponach wartość ciśnienia powinna być wyższa o +0,3 bara w stosunku do wymaganej wartości. Należy ponownie
sprawdzić wartość ciśnienia w oponach zimnych.
W oponach zimowych wartość ciśnienia powinna wynosić +0,2 bara w stosunku do wartości wymaganej dla opon na wyposażeniu.
W przypadku jazdy z prędkością wyższą od 160 km/h opony należy pompować do wartości ciśnienia przewidzianych dla pełnego
obciążenia.
175

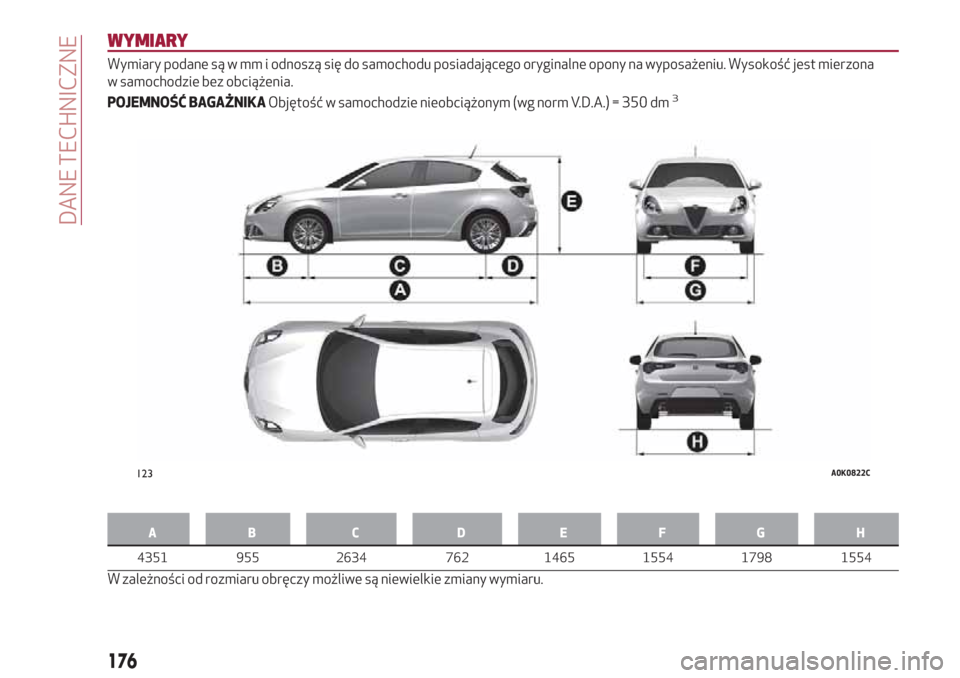

WYMIARY
Wymiary podane są w mm i odnoszą się do samochodu posiadającego oryginalne opony na wyposażeniu. Wysokość jest mierzona
w samochodzie bez obciążenia.
POJEMNOŚĆ BAGAŻNIKAObjętość w samochodzie nieobciążonym (wg norm V.D.A.) = 350 dm
3
AB C D EFGH
4351 955 2634 762 1465 1554 1798 1554
W zależności od rozmiaru obręczy możliwe są niewielkie zmiany wymiaru.
123A0K0822C
176
DANE TECHNICZNE

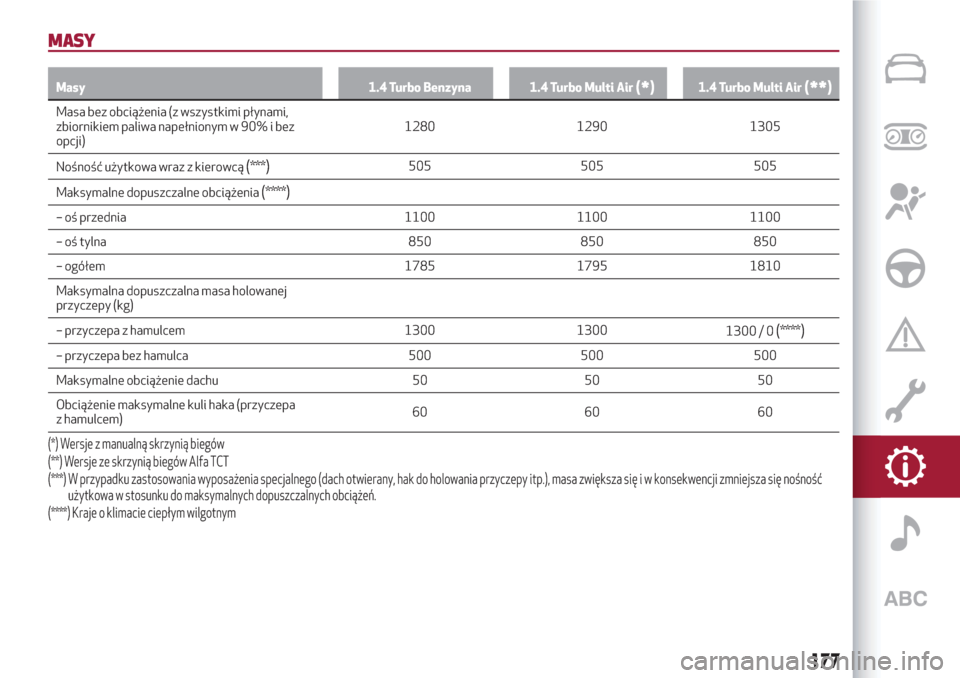

MASY
Masy 1.4 Turbo Benzyna 1.4 Turbo Multi Air(*)1.4 Turbo Multi Air(**)
Masa bez obciążenia (z wszystkimi płynami,
zbiornikiem paliwa napełnionym w 90% i bez
opcji)1280 1290 1305
Nośność użytkowa wraz z kierowcą
(***)505 505 505
Maksymalne dopuszczalne obciążenia
(****)
– oś przednia 1100 1100 1100
– oś tylna 850 850 850
– ogółem 1785 1795 1810
Maksymalna dopuszczalna masa holowanej
przyczepy (kg)
– przyczepa z hamulcem 1300 1300
1300 / 0
(****)
– przyczepa bez hamulca 500 500 500
Maksymalne obciążenie dachu 50 50 50
Obciążenie maksymalne kuli haka (przyczepa
z hamulcem)60 60 60
(*) Wersje z manualną skrzynią biegów
(**) Wersje ze skrzynią biegów Alfa TCT
(***) W przypadku zastosowania wyposażenia specjalnego (dach otwierany, hak do holowania przyczepy itp.), masa zwiększa się i w konsekwencji zmniejsza się nośność
użytkowa w stosunku do maksymalnych dopuszczalnych obciążeń.
(****) Kraje o klimacie ciepłym wilgotnym
177

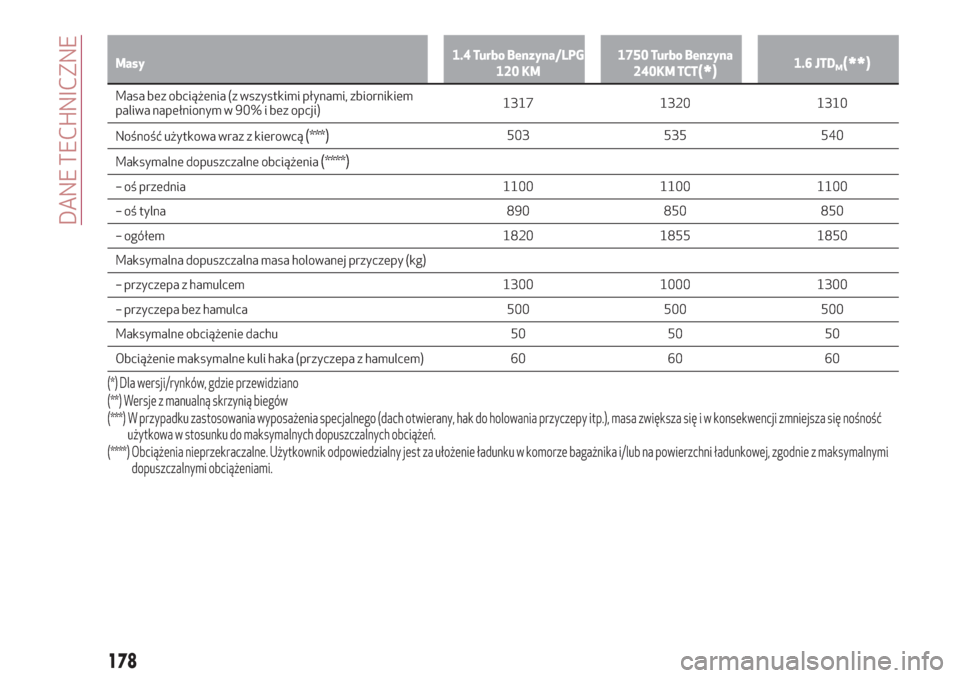

Masy1.4 Turbo Benzyna/LPG
120 KM1750 Turbo Benzyna
240KM TCT(*)1.6 JTDM(**)
Masa bez obciążenia (z wszystkimi płynami, zbiornikiem
paliwa napełnionym w 90% i bez opcji)1317 1320 1310
Nośność użytkowa wraz z kierowcą
(***)503 535 540
Maksymalne dopuszczalne obciążenia
(****)
– oś przednia 1100 1100 1100
– oś tylna 890 850 850
– ogółem 1820 1855 1850
Maksymalna dopuszczalna masa holowanej przyczepy (kg)
– przyczepa z hamulcem 1300 1000 1300
– przyczepa bez hamulca 500 500 500
Maksymalne obciążenie dachu 50 50 50
Obciążenie maksymalne kuli haka (przyczepa z hamulcem) 60 60 60
(*) Dla wersji/rynków, gdzie przewidziano
(**) Wersje z manualną skrzynią biegów
(***) W przypadku zastosowania wyposażenia specjalnego (dach otwierany, hak do holowania przyczepy itp.), masa zwiększa się i w konsekwencji zmniejsza się nośność
użytkowa w stosunku do maksymalnych dopuszczalnych obciążeń.
(****) Obciążenia nieprzekraczalne. Użytkownik odpowiedzialny jest za ułożenie ładunku w komorze bagażnika i/lub na powierzchni ładunkowej, zgodnie z maksymalnymi
dopuszczalnymi obciążeniami.
178
