Alfa Romeo Giulietta 2018 Manuel du propriétaire (in French)

Tout ce dont vous avez besoin pour comprendre la composition et
le fonctionnement de votre voiture est contenu dans ce chapitre et
illustré par des données, tableaux et graphiques. Destiné au
passionné, au technicien ou tout simplement à tous ceux qui
veulent connaître en détail leur voiture.
CARACTÉRISTIQUES TECHNIQUES
DONNÉES D'IDENTIFICATION......................160
PLAQUETTE RÉCAPITULATIVE DES DONNÉES
D'IDENTIFICATION.............................160
NUMÉRO DU CHÂSSIS..........................161
MARQUAGE DU MOTEUR........................161
MOTEUR...................................162
ROUES....................................168
DIMENSIONS................................170
POIDS....................................171
RAVITAILLEMENTS............................174
FLUIDES ET LUBRIFIANTS........................178
PERFORMANCES . ............................181
CONSOMMATION DE CARBURANT . .................182
ÉMISSIONS DE CO2...........................184
DISPOSITIONS POUR LE TRAITEMENT DU VÉHICULE EN
FINDECYCLE................................185

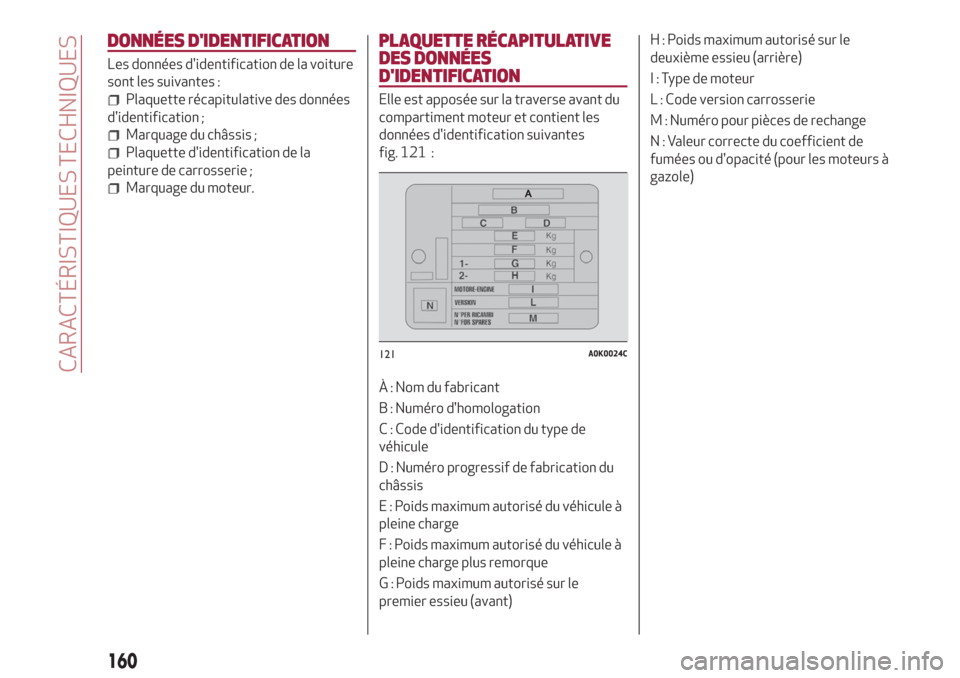

DONNÉES D'IDENTIFICATION
Les données d'identification de la voiture
sont les suivantes :
Plaquette récapitulative des données
d'identification ;
Marquage du châssis ;
Plaquette d'identification de la
peinture de carrosserie ;
Marquage du moteur.
PLAQUETTE RÉCAPITULATIVE
DES DONNÉES
D'IDENTIFICATION
Elle est apposée sur la traverse avant du
compartiment moteur et contient les
données d'identification suivantes
fig. 121 :
À : Nom du fabricant
B : Numéro d'homologation
C : Code d'identification du type de
véhicule
D : Numéro progressif de fabrication du
châssis
E : Poids maximum autorisé du véhicule à
pleine charge
F : Poids maximum autorisé du véhicule à
pleine charge plus remorque
G : Poids maximum autorisé sur le
premier essieu (avant)H : Poids maximum autorisé sur le
deuxième essieu (arrière)
I : Type de moteur
L : Code version carrosserie
M : Numéro pour pièces de rechange
N : Valeur correcte du coefficient de
fumées ou d'opacité (pour les moteurs à
gazole)
121A0K0024C
160
CARACTÉRISTIQUES TECHNIQUES

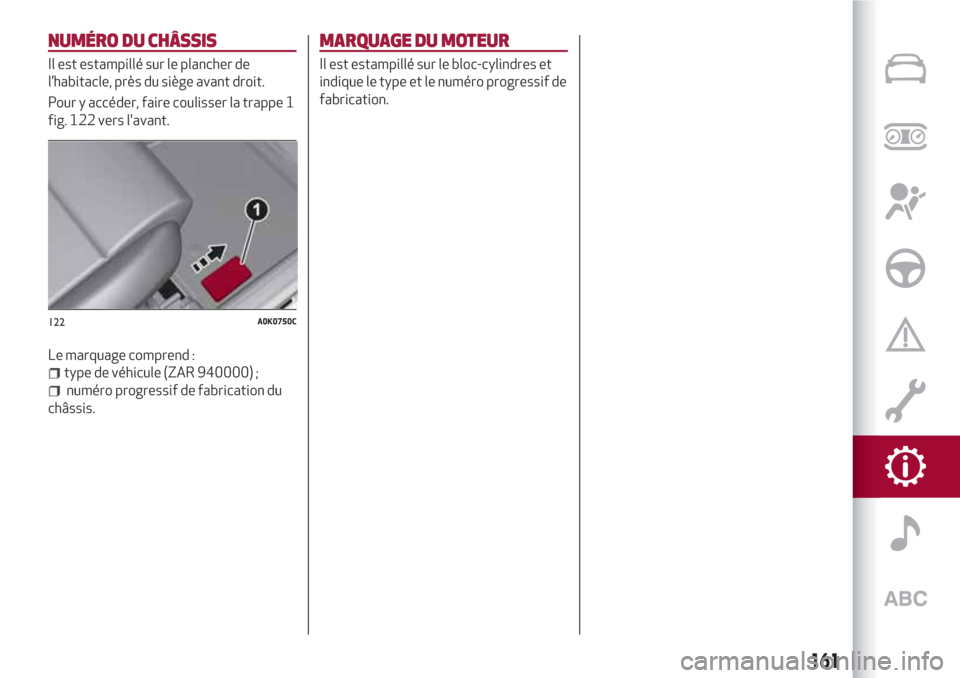

NUMÉRO DU CHÂSSIS
Il est estampillé sur le plancher de
l’habitacle, près du siège avant droit.
Pour y accéder, faire coulisser la trappe 1
fig. 122 vers l'avant.
Le marquage comprend :
type de véhicule (ZAR 940000) ;
numéro progressif de fabrication du
châssis.
MARQUAGE DU MOTEUR
Il est estampillé sur le bloc-cylindres et
indique le type et le numéro progressif de
fabrication.
122A0K0750C
161

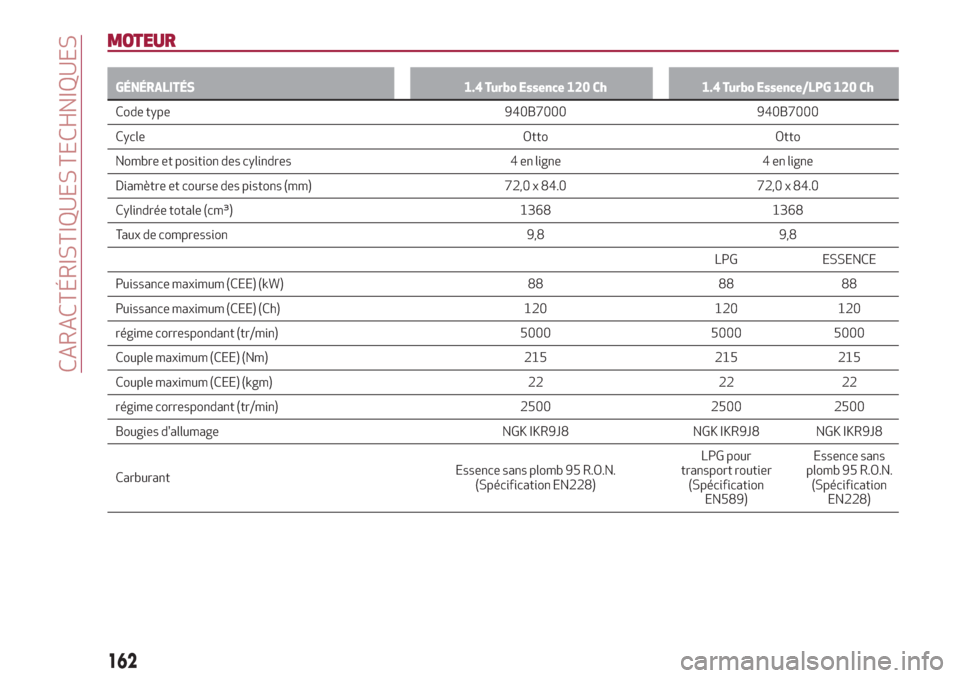

MOTEUR
GÉNÉRALITÉS 1.4 Turbo Essence 120 Ch 1.4 Turbo Essence/LPG 120 Ch
Code type 940B7000 940B7000
Cycle Otto Otto
Nombre et
position des cylindres 4 en ligne 4 en ligne
Diamètre et course des pistons (mm) 72,0 x 84.0 72,0 x 84.0
Cylindrée totale (cm³) 1368 1368
Taux de compression 9,8 9,8
LPG ESSENCE
Puissance maximum (CEE) (kW) 88 88 88
Puissance maximum (CEE) (Ch) 120 120 120
régime correspondant (tr/min) 5000 5000 5000
Couple maximum (CEE) (Nm) 215 215 215
Couple maximum (CEE) (kgm) 22 22 22
régime correspondant (tr/min) 2500 2500 2500
Bougies d'allumage NGK IKR9J8 NGK IKR9J8 NGK IKR9J8
CarburantEssence sans plomb 95 R.O.N.
(Spécification EN228)LPG pour
transport routier
(Spécification
EN589)Essence sans
plomb 95 R.O.N.
(Spécification
EN228)
162
CARACTÉRISTIQUES TECHNIQUES

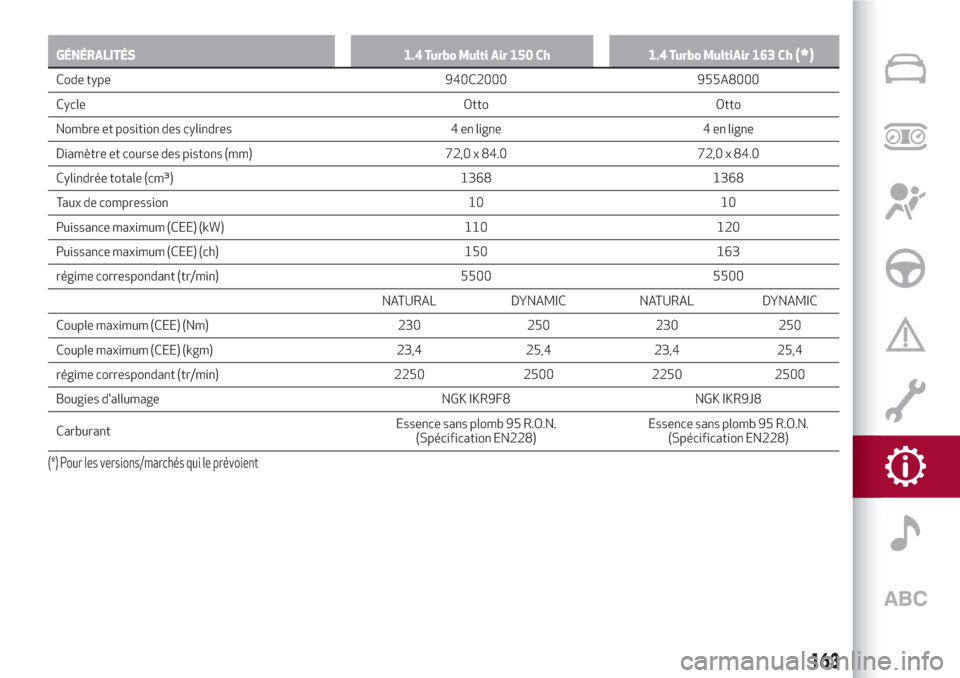

GÉNÉRALITÉS 1.4 Turbo Multi Air 150 Ch 1.4 Turbo MultiAir 163 Ch(*)
Code type 940C2000 955A8000
Cycle Otto Otto
Nombre et position des cylindres 4 en ligne 4 en ligne
Diamètre et course des pistons (mm) 72,0 x 84.0 72,0 x 84.0
Cylindrée totale (cm³) 1368 1368
Taux de compression 10 10
Puissance maximum (CEE) (kW) 110 120
Puissance maximum (CEE) (ch) 150 163
régime correspondant (tr/min) 5500 5500
NATURAL DYNAMIC NATURAL DYNAMIC
Couple maximum (CEE) (Nm) 230 250 230 250
Couple maximum (CEE) (kgm) 23,4 25,4 23,4 25,4
régime correspondant (tr/min) 2250 2500 2250 2500
Bougies d'allumage NGK IKR9F8 NGK IKR9J8
CarburantEssence sans plomb 95 R.O.N.
(Spécification EN228)Essence sans plomb 95 R.O.N.
(Spécification EN228)
(*) Pour les versions/marchés qui le prévoient
163

GÉNÉRALITÉS 1.4 Turbo MultiAir 170 Ch 1750 Turbo Essence 240 Ch(*)
Code type 940A2000 940B2000
Cycle Otto Otto
Nombre et position des cylindres 4 en ligne 4 en ligne
Diamètre et course des pistons (mm) 72,0 x 84.0 83,0 x 80.5
Cylindrée totale (cm³) 1368 1742
Taux de compression 10 9,25 ± 0,25
Puissance maximum (CEE) (kW) 125 177
Puissance maximum (CEE) (Ch) 170 240
régime correspondant (tr/min) 5500 5750
NATURAL DYNAMIC NATURAL DYNAMIC
Couple maximum (CEE) (Nm) 230 250 300 340
Couple maximum (CEE) (kgm) 23,4 25,4 30,5 34,6
régime correspondant (tr/min) 2250 2500 1850 2000
Bougies d'allumage NGK IKR9J8 NGK ILKAR7D6G
CarburantEssence sans plomb 95 RON ou 98 RON
(Spécification EN228)Essence sans plomb 95 RON ou 98 RON
(Spécification EN228)
(*) Pour les versions/marchés qui le prévoient
164
CARACTÉRISTIQUES TECHNIQUES

GÉNÉRALITÉS1.6 JTDM115 C h(*)1.6 JTDM120 Ch
Code type 940C5000 940C1000
Cycle Diesel Diesel
Nombre et position des cylindres 4 en ligne 4 en ligne
Diamètre et course des pistons (mm) 79,5 x 80.5 79,5 x 80.5
Cylindrée totale (cm³) 1598 1598
Taux de compression 16,5 16,5
Puissance maximum (CEE) (kW) 85 88
Puissance maximum (CEE) (ch) 115 120
régime correspondant (tr/min) 3750 3750
NATURAL DYNAMIC NATURAL DYNAMIC
Couple maximum (CEE) (Nm) 280 320 280 320
Couple maximum (CEE) (kgm) 28,5 32,6 28,5 32,6
régime correspondant (tr/min) 1500 1750 1500 1750
CarburantGazole pour transport routier
(Spécification EN590)Gazole pour transport routier
(Spécification EN590)
(*) Pour les versions/marchés qui le prévoient
165

GÉNÉRALITÉS2.0 JTDM136 Ch2.0 JTDM150 Ch
Code type 940C4000 940C3000
Cycle Diesel Diesel
Nombre et position des cylindres 4 en ligne 4 en ligne
Diamètre et course des pistons (mm) 83 x 90.4 83 x 90.4
Cylindrée totale (cm³) 1956 1956
Taux de compression 16,5 16,5
NATURAL DYNAMIC
Puissance maximum (CEE) (kW) 100 103 110
Puissance maximum (CEE) (Ch) 136 140 150
régime correspondant (tr/min) 4500 4000 4500
NATURAL DYNAMIC NATURAL DYNAMIC
Couple maximum (CEE) (Nm) 320 380 320 380
Couple maximum (CEE) (kgm) 32,5 38,7 32,5 38,7
régime correspondant (tr/min) 1500 1750 1500 1750
CarburantGazole pour transport routier
(Spécification EN590)Gazole pour transport routier (Spécification
EN590)
166
CARACTÉRISTIQUES TECHNIQUES

GÉNÉRALITÉS2.0 JTDM163 C h(*)2.0 JTDM175 Ch
Code type 940B9000 940B4000
Cycle Diesel Diesel
Nombre et position des cylindres 4 en ligne 4 en ligne
Diamètre et course des pistons (mm) 83 x 90.4 83 x 90.4
Cylindrée totale (cm³) 1956 1956
Taux de compression 16,5 16,5
NATURAL DYNAMIC
Puissance maximum (CEE) (kW) 120 125 128,5
Puissance maximum (CEE) (Ch) 163 170 175
régime correspondant (tr/min) 4000 3750 3750
NATURAL DYNAMIC NATURAL DYNAMIC
Couple maximum (CEE) (Nm) 320 350 320 350
Couple maximum (CEE) (kgm) 32,5 35,6 32,5 35,6
régime correspondant (tr/min) 1500 1750 1500 1750
CarburantGazole pour transport routier
(Spécification EN590)Gazole pour transport routier
(Spécification EN590)
(*) Pour les versions/marchés qui le prévoient
167

ROUES
JANTES ET PNEUS DE SÉRIE
Versions Jantes Pneus de série Pneus neigeRoue compacte de secours
Jante Pneu
1.4 Turbo Essence
1.4
Turbo
Multi Air
1.6 JTD
M2.0 JTDM
7Jx16 H2 ET 41 205/55 R16 91V 205/55 R16 91Q
T135/
70 R16 100M
T125/
80 R17 99M4Bx16ET22
4Bx17ET25 7 1/2 Jx17 H2 ET 41225/45 R17 91W 225/45 R17 91Q
225/45 R17 94V ALL
SEASON–
7 1/2 Jx18 H2 ET 41
(*)225/40 R18 92W
REINFORCED(*) (**)225/40 R18 92Q
REINFORCED
1.4 Turbo Essence
(***)1.4 Turbo Multi Air(***)1.6 JTDM(***)
2.0 JTDM(***)
7 1/2 Jx17 H2 ET 41 225/45 R17 91W 225/45 R17 91Q
T125/
80 R17 99M4Bx17ET25
7 1/2 Jx18 H2 ET 41225/40 R18 92W
REINFORCED
(**)225/40 R18 92Q
REINFORCED
1.750 Turbo Essence
(*)
7 1/2 Jx17 H2 ET 41 225/45 R17 91W 225/45 R17 91Q
T125/
80 R17 99M4Bx17ET25
7 1/2 Jx18 H2 ET 41225/40 R18 92W
REINFORCED
(**)225/40 R18 92Q
REINFORCED
(*) pour versions/marchés qui le prévoient
(**) Pneus sans montage possible de chaînes à neige
(***) Équipements avec étriers de freins renforcés
Sur les versions équipées de pneus 205/55 R16” et 225/45 R17”, on peut monter des chaînes à neige à encombrement réduit avec
un débord maximum de 9 mm au-delà du profil du pneu.
