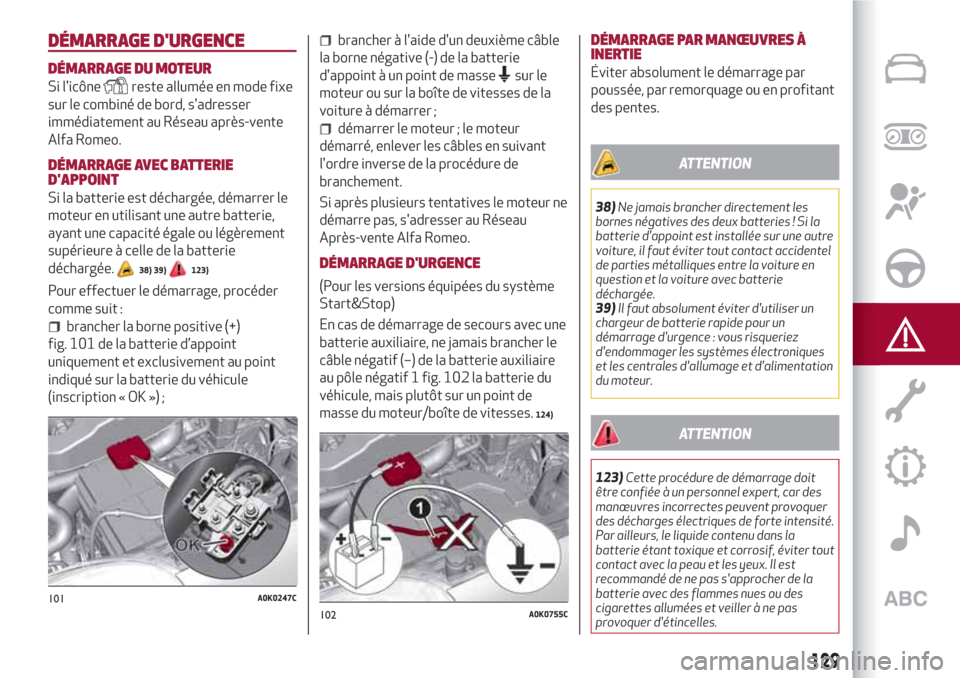

DÉMARRAGE D'URGENCE
DÉMARRAGE DU MOTEUR
Si l'icônereste allumée en mode fixe
sur le combiné de bord, s'adresser
immédiatement au Réseau après-vente
Alfa Romeo.
DÉMARRAGE AVEC BATTERIE
D'APPOINT
Si la batterie est déchargée, démarrer le
moteur en utilisant une autre batterie,
ayant une capacité égale ou légèrement
supérieure à celle de la batterie
déchargée.
38) 39)123)
Pour effectuer le démarrage, procéder
comme suit :
brancher la borne positive (+)
fig. 101 de la batterie d’appoint
uniquement et exclusivement au point
indiqué sur la batterie du véhicule
(inscription « OK ») ;
brancher à l'aide d'un deuxième câble
la borne négative (-) de la batterie
d'appoint à un point de masse
sur le
moteur ou sur la boîte de vitesses de la
voiture à démarrer ;
démarrer le moteur ; le moteur
démarré, enlever les câbles en suivant
l'ordre inverse de la procédure de
branchement.
Si après plusieurs tentatives le moteur ne
démarre pas, s'adresser au Réseau
Après-vente Alfa Romeo.
DÉMARRAGE D'URGENCE
(Pour les versions équipées du système
Start&Stop)
En cas de démarrage de secours avec une
batterie auxiliaire, ne jamais brancher le
câble négatif (–) de la batterie auxiliaire
au pôle négatif 1 fig. 102 la batterie du
véhicule, mais plutôt sur un point de
masse du moteur/boîte de vitesses.
124)
DÉMARRAGE PAR MANŒUVRES À
INERTIE
Éviter absolument le démarrage par
poussée, par remorquage ou en profitant
des pentes.
ATTENTION
38)Ne jamais brancher directement les
bornes négatives des deux batteries ! Si la
batterie d'appoint est installée sur une autre
voiture, il faut éviter tout contact accidentel
de parties métalliques entre la voiture en
question et la voiture avec batterie
déchargée.
39)Il faut absolument éviter d'utiliser un
chargeur de batterie rapide pour un
démarrage d'urgence : vous risqueriez
d'endommager les systèmes électroniques
et les centrales d'allumage et d'alimentation
du moteur.
ATTENTION
123)Cette procédure de démarrage doit
être confiée à un personnel expert, car des
manœuvres incorrectes peuvent provoquer
des décharges électriques de forte intensité.
Par ailleurs, le liquide contenu dans la
batterie étant toxique et corrosif, éviter tout
contact avec la peau et les yeux. Il est
recommandé de ne pas s'approcher de la
batterie avec des flammes nues ou des
cigarettes allumées et veiller à ne pas
provoquer d'étincelles.
101A0K0247C
102A0K0755C
129

124)Avant d'ouvrir le capot moteur,
s'assurer que le moteur de la voiture est
coupé et que la clé de contact est sur STOP.
Respecter les indications figurant sur la
plaquette appliquée au niveau de la traverse
avant. Il est conseillé d'extraire la clé lorsque
d'autres personnes sont présentes dans la
voiture. Il ne faut jamais quitter la voiture
sans emporter la clé de contact ou l'avoir
tournée sur STOP. Pendant le ravitaillement
en carburant, s'assurer que le moteur soit

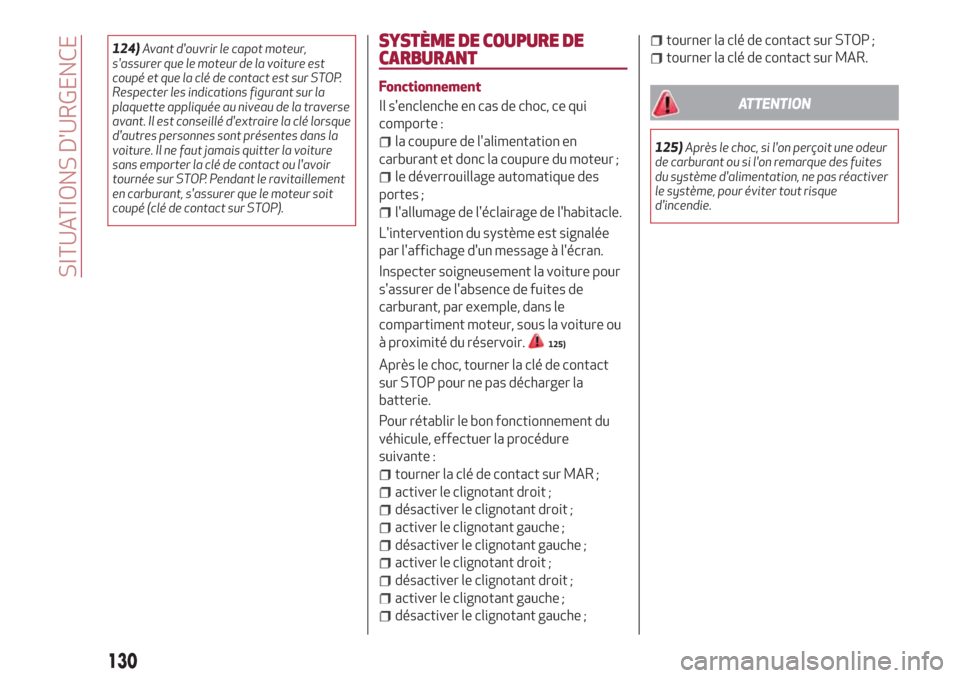

coupé (clé de contact sur STOP).SYSTÈME DE COUPURE DE
CARBURANT
Fonctionnement
Il s'enclenche en cas de choc, ce qui
comporte :
la coupure de l'alimentation en
carburant et donc la coupure du moteur ;
le déverrouillage automatique des
portes ;
l'allumage de l'éclairage de l'habitacle.
L'intervention du système est signalée
par l'affichage d'un message à l'écran.
Inspecter soigneusement la voiture pour
s'assurer de l'absence de fuites de
carburant, par exemple, dans le
compartiment moteur, sous la voiture ou
à proximité du réservoir.
125)
Après le choc, tourner la clé de contact
sur STOP pour ne pas décharger la
batterie.
Pour rétablir le bon fonctionnement du
véhicule, effectuer la procédure
suivante :
tourner la clé de contact sur MAR ;
activer le clignotant droit ;
désactiver le clignotant droit ;
activer le clignotant gauche ;
désactiver le clignotant gauche ;
activer le clignotant droit ;
désactiver le clignotant droit ;
activer le clignotant gauche ;
désactiver le clignotant gauche ;
tourner la clé de contact sur STOP ;
tourner la clé de contact sur MAR.
ATTENTION
125)Après le choc, si l'on perçoit une odeur
de carburant ou si l'on remarque des fuites
du système d'alimentation, ne pas réactiver
le système, pour éviter tout risque
d'incendie.
130
SITUATIONS D'URGENCE

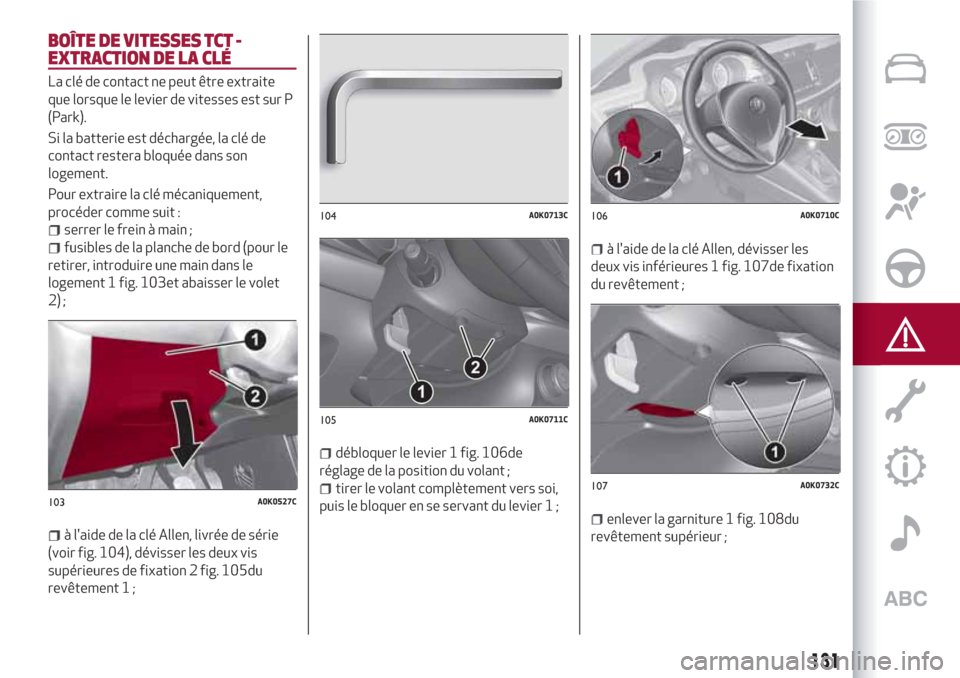

BOÎTE DE VITESSES TCT -
EXTRACTION DE LA CLÉ
La clé de contact ne peut être extraite
que lorsque le levier de vitesses est sur P
(Park).
Si la batterie est déchargée, la clé de
contact restera bloquée dans son
logement.
Pour extraire la clé mécaniquement,
procéder comme suit :
serrer le frein à main ;
fusibles de la planche de bord (pour le
retirer, introduire une main dans le
logement 1 fig. 103et abaisser le volet
2) ;
à l'aide de la clé Allen, livrée de série
(voir fig. 104), dévisser les deux vis
supérieures de fixation 2 fig. 105du
revêtement 1 ;
débloquer le levier 1 fig. 106de
réglage de la position du volant ;
tirer le volant complètement vers soi,
puis le bloquer en se servant du levier 1 ;
à l'aide de la clé Allen, dévisser les
deux vis inférieures 1 fig. 107de fixation
du revêtement ;
enlever la garniture 1 fig. 108du
revêtement supérieur ;
103A0K0527C
104A0K0713C
105A0K0711C
106A0K0710C
107A0K0732C
131

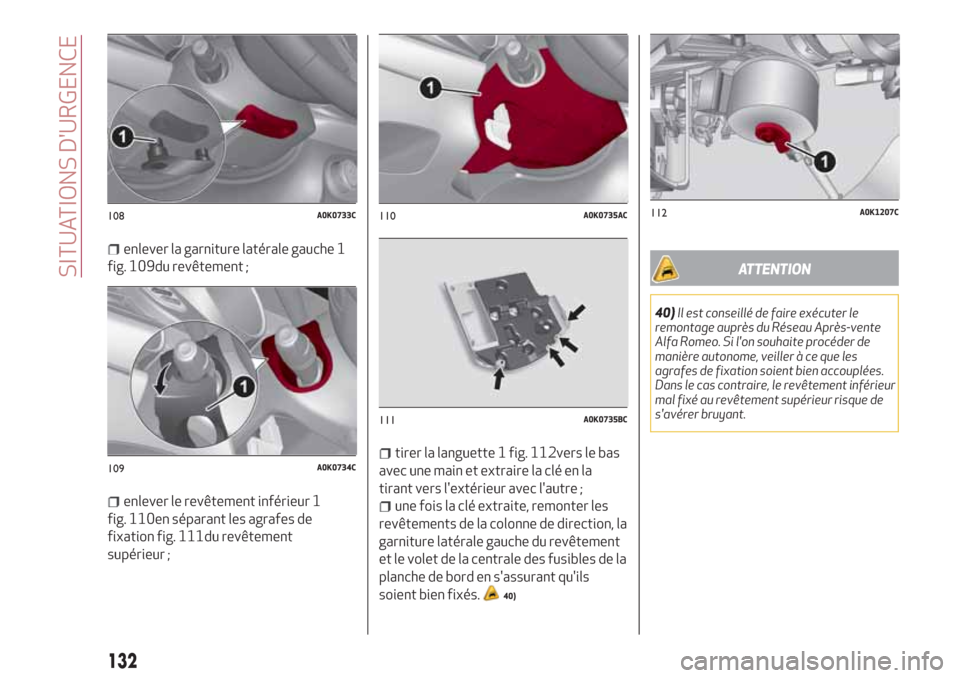

enlever la garniture latérale gauche 1
fig. 109du revêtement ;
enlever le revêtement inférieur 1
fig. 110en séparant les agrafes de
fixation fig. 111du revêtement
supérieur ;
tirer la languette 1 fig. 112vers le bas
avec une main et extraire la clé en la
tirant vers l'extérieur avec l'autre ;
une fois la clé extraite, remonter les
revêtements de la colonne de direction, la
garniture latérale gauche du revêtement
et le volet de la centrale des fusibles de la
planche de bord en s'assurant qu'ils
soient bien fixés.
40)
ATTENTION
40)Il est conseillé de faire exécuter le
remontage auprès du Réseau Après-vente
Alfa Romeo. Si l'on souhaite procéder de
manière autonome, veiller à ce que les
agrafes de fixation soient bien accouplées.
Dans le cas contraire, le revêtement inférieur
mal fixé au revêtement supérieur risque de
s'avérer bruyant.
108A0K0733C
109A0K0734C
110A0K0735AC
111A0K0735BC
112A0K1207C
132
SITUATIONS D'URGENCE

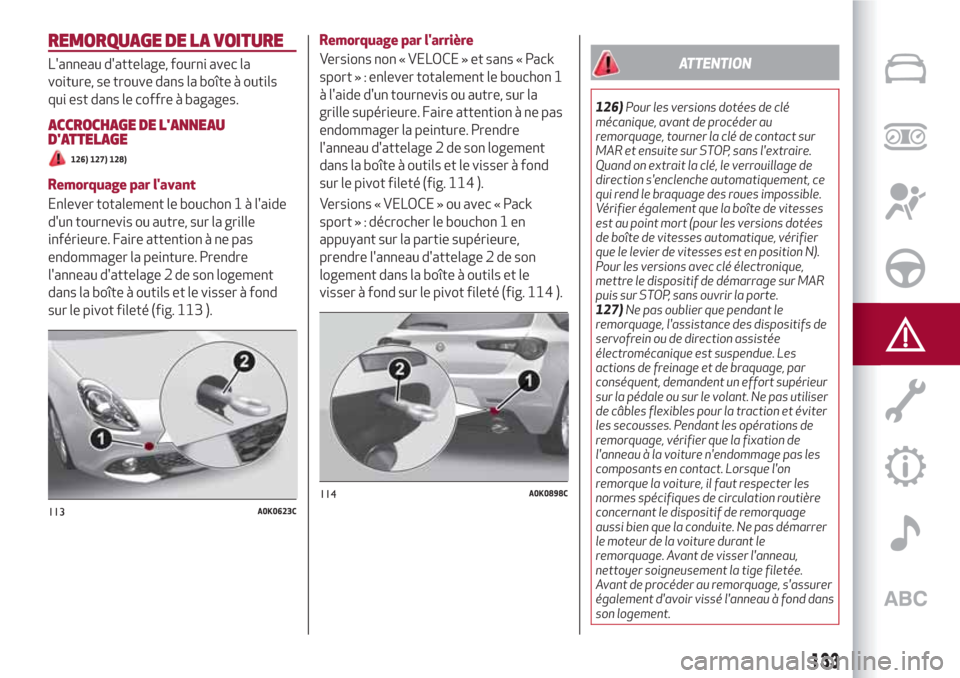

REMORQUAGE DE LA VOITURE
L'anneau d'attelage, fourni avec la
voiture, se trouve dans la boîte à outils
qui est dans le coffre à bagages.
ACCROCHAGE DE L'ANNEAU
D'ATTELAGE
126) 127) 128)
Remorquage par l'avant
Enlever totalement le bouchon 1 à l'aide
d'un tournevis ou autre, sur la grille
inférieure. Faire attention à ne pas
endommager la peinture. Prendre
l'anneau d'attelage 2 de son logement
dans la boîte à outils et le visser à fond
sur le pivot fileté (fig. 113 ).Remorquage par l'arrière
Versions non « VELOCE » et sans « Pack
sport » : enlever totalement le bouchon 1
à l'aide d'un tournevis ou autre, sur la
grille supérieure. Faire attention à ne pas
endommager la peinture. Prendre
l'anneau d'attelage 2 de son logement
dans la boîte à outils et le visser à fond
sur le pivot fileté (fig. 114 ).
Versions « VELOCE » ou avec « Pack
sport » : décrocher le bouchon 1 en
appuyant sur la partie supérieure,
prendre l'anneau d'attelage 2 de son
logement dans la boîte à outils et le
visser à fond sur le pivot fileté (fig. 114 ).
ATTENTION
126)Pour les versions dotées de clé
mécanique, avant de procéder au
remorquage, tourner la clé de contact sur
MAR et ensuite sur STOP, sans l'extraire.
Quand on extrait la clé, le verrouillage de
direction s'enclenche automatiquement, ce
qui rend le braquage des roues impossible.
Vérifier également que la boîte de vitesses
est au point mort (pour les versions dotées
de boîte de vitesses automatique, vérifier
que le levier de vitesses est en position N).
Pour les versions avec clé électronique,
mettre le dispositif de démarrage sur MAR
puis sur STOP, sans ouvrir la porte.
127)Ne pas oublier que pendant le
remorquage, l'assistance des dispositifs de
servofrein ou de direction assistée
électromécanique est suspendue. Les
actions de freinage et de braquage, par
conséquent, demandent un effort supérieur
sur la pédale ou sur le volant. Ne pas utiliser
de câbles flexibles pour la traction et éviter
les secousses. Pendant les opérations de
remorquage, vérifier que la fixation de
l'anneau à la voiture n'endommage pas les
composants en contact. Lorsque l'on
remorque la voiture, il faut respecter les
normes spécifiques de circulation routière
concernant le dispositif de remorquage
aussi bien que la conduite. Ne pas démarrer
le moteur de la voiture durant le
remorquage. Avant de visser l'anneau,
nettoyer soigneusement la tige filetée.
Avant de procéder au remorquage, s'assurer
également d'avoir vissé l'anneau à fond dans
son logement.
113A0K0623C
114A0K0898C
133

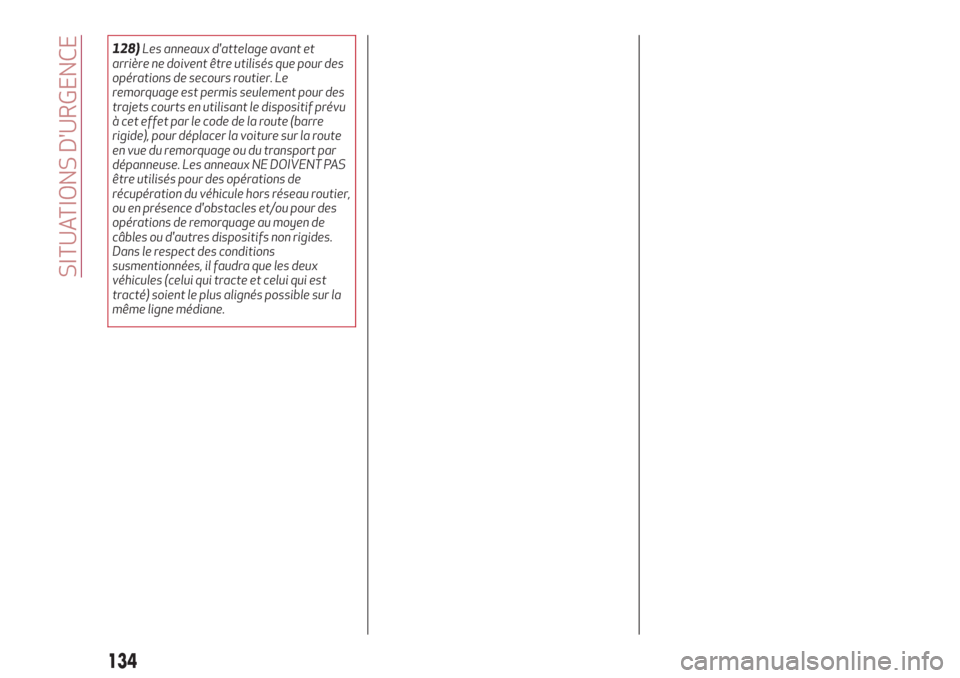

128)Les anneaux d'attelage avant et
arrière ne doivent être utilisés que pour des
opérations de secours routier. Le
remorquage est permis seulement pour des
trajets courts en utilisant le dispositif prévu
à cet effet par le code de la route (barre
rigide), pour déplacer la voiture sur la route
en vue du remorquage ou du transport par
dépanneuse. Les anneaux NE DOIVENT PAS
être utilisés pour des opérations de
récupération du véhicule hors réseau routier,
ou en présence d'obstacles et/ou pour des
opérations de remorquage au moyen de
câbles ou d'autres dispositifs non rigides.
Dans le respect des conditions
susmentionnées, il faudra que les deux
véhicules (celui qui tracte et celui qui est
tracté) soient le plus alignés possible sur la
même ligne médiane.
134
SITUATIONS D'URGENCE

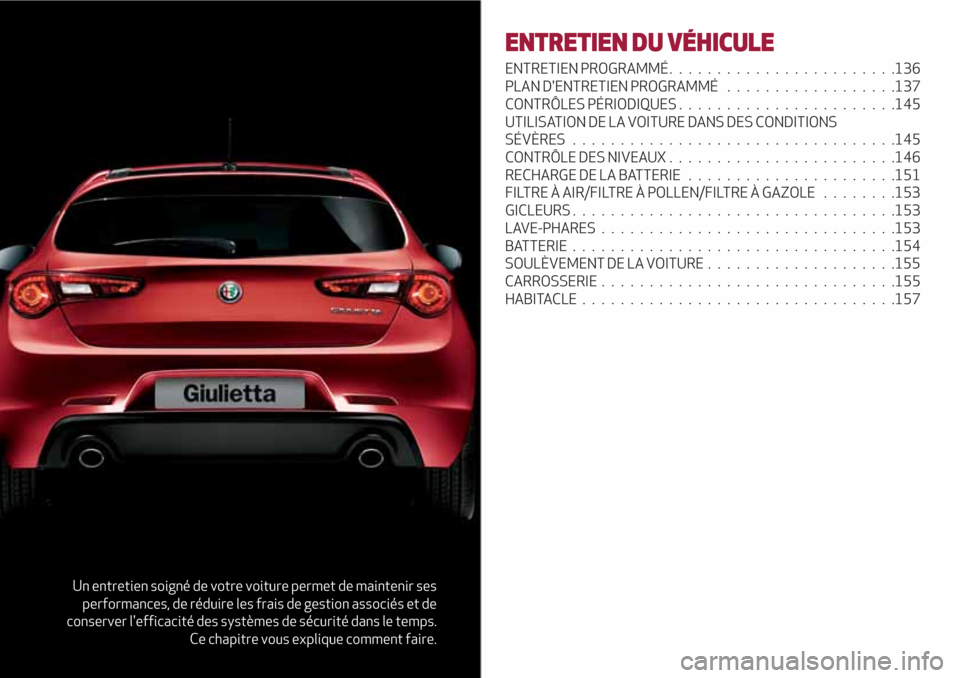

Un entretien soigné de votre voiture permet de maintenir ses
performances, de réduire les frais de gestion associés et de
conserver l'efficacité des systèmes de sécurité dans le temps.
Ce chapitre vous explique comment faire.
ENTRETIEN DU VÉHICULE
ENTRETIEN PROGRAMMÉ........................136
PLAN D'ENTRETIEN PROGRAMMÉ..................137
CONTRÔLES PÉRIODIQUES.......................145
UTILISATION DE LA VOITURE DANS DES CONDITIONS
SÉVÈRES..................................145
CONTRÔLE DES NIVEAUX . . ......................146
RECHARGE DE LA BATTERIE......................151
FILTRE À AIR/FILTRE À POLLEN/FILTRE À GAZOLE........153
GICLEURS..................................153
LAVE-PHARES...............................153
BATTERIE..................................154
SOULÈVEMENT DE LA VOITURE....................155
CARROSSERIE...............................155
HABITACLE.................................157

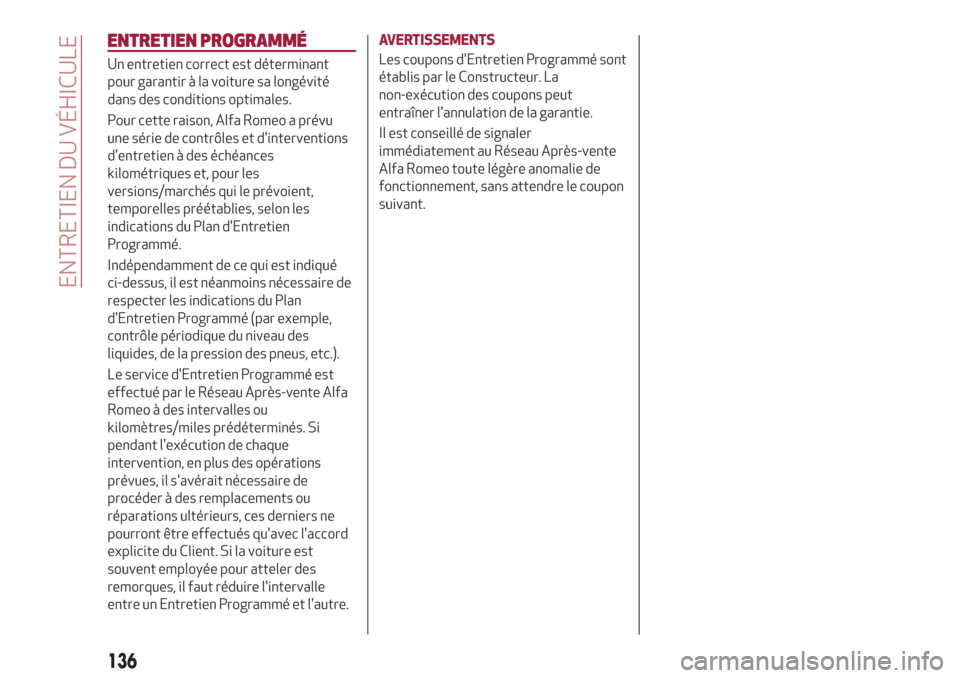

ENTRETIEN PROGRAMMÉ
Un entretien correct est déterminant
pour garantir à la voiture sa longévité
dans des conditions optimales.
Pour cette raison, Alfa Romeo a prévu
une série de contrôles et d'interventions
d'entretien à des échéances
kilométriques et, pour les
versions/marchés qui le prévoient,
temporelles préétablies, selon les
indications du Plan d'Entretien
Programmé.
Indépendamment de ce qui est indiqué
ci-dessus, il est néanmoins nécessaire de
respecter les indications du Plan
d'Entretien Programmé (par exemple,
contrôle périodique du niveau des
liquides, de la pression des pneus, etc.).
Le service d'Entretien Programmé est
effectué par le Réseau Après-vente Alfa
Romeo à des intervalles ou
kilomètres/miles prédéterminés. Si
pendant l'exécution de chaque
intervention, en plus des opérations
prévues, il s'avérait nécessaire de
procéder à des remplacements ou
réparations ultérieurs, ces derniers ne
pourront être effectués qu'avec l'accord
explicite du Client. Si la voiture est
souvent employée pour atteler des
remorques, il faut réduire l'intervalle
entre un Entretien Programmé et l'autre.AVERTISSEMENTS
Les coupons d'Entretien Programmé sont
établis par le Constructeur. La
non-exécution des coupons peut
entraîner l'annulation de la garantie.
Il est conseillé de signaler
immédiatement au Réseau Après-vente
Alfa Romeo toute légère anomalie de
fonctionnement, sans attendre le coupon
suivant.
136
ENTRETIEN DU VÉHICULE

PLAN D'ENTRETIEN PROGRAMMÉ
VERSIONS ESSENCE
AVERTISSEMENT : Après avoir effectué la dernière intervention mentionnée dans le tableau, continuer l'entretien programmé en
respectant la fréquence d'intervention indiquée dans le plan, par la cadence des points ou une remarque spécifique, pour chaque
opération.
Attention : reprendre simplement l'entretien depuis le début du plan peut comporter le dépassement de l'intervalle maximum
autorisé pour certaines opérations !
Milliers de kilomètres15 30 45 60 75 90 105 120 135 150
Années12345678910
Contrôle de l'état/usure des pneus et réglage éventuel de la
pression ; contrôle de l'état/échéance de la recharge du kit
« Fix&Go Automatic » (pour les versions/marchés qui le
prévoient)
Contrôle du fonctionnement du circuit d'éclairage (phares,
clignotants, feux de détresse, coffre à bagages, habitacle,
compartiment vide-poches, témoins du combiné de bord,
etc.)
Contrôle et éventuel rétablissement du niveau des liquides
dans le compartiment moteur(1)
Contrôle des émissions/fumées des gaz d'échappement
Contrôle, au moyen de la prise de diagnostic, du
fonctionnement des systèmes d'alimentation/contrôle du
moteur, émissions, et, pour les versions/marchés qui le
prévoient, contrôle de la dégradation de l'huile moteur
(1) Les éventuels appoints doivent être effectués avec les liquides indiqués sur la documentation de bord et uniquement après avoir contrôlé l'intégrité de l'installation.
137

Milliers de kilomètres15 30 45 60 75 90 105 120 135 150
Années12345678910
Contrôle visuel de l'état : extérieur de la carrosserie,
protection de bas de caisse, sections rigides et flexibles des
tuyaux (échappement, alimentation en carburant, freins),
éléments en caoutchouc (soufflets, manchons, bagues, etc.)
Contrôle visuel de l'état des tuyaux et raccords du LPG et de
la fixation du réservoir de LPG (version 1.4 Turbo
Essence/LPG 120 Ch)
Contrôle du fonctionnement correct et des paramètres du
système d'alimentation au moyen de la prise
d'autodiagnostic (version 1.4 Turbo Essence/LPG 120 Ch)
Contrôle de positionnement/usure des balais d'essuie-glace
avant et arrière
Contrôle du fonctionnement du système d'essuie/lave-glace
et réglage éventuel des gicleurs
Contrôle de la propreté des serrures du capot moteur et du
coffre à bagages, nettoyage et lubrification des tringleries
Contrôle et réglage éventuel de la course du levier de frein à
main
Contrôle visuel de l'état et de l'usure des plaquettes des
freins à disque avant et arrière et intégrité de l'indicateur
d'usure des plaquettes
Contrôle visuel de l'état de la courroie/des courroies de
commande accessoires
138
ENTRETIEN DU VÉHICULE
