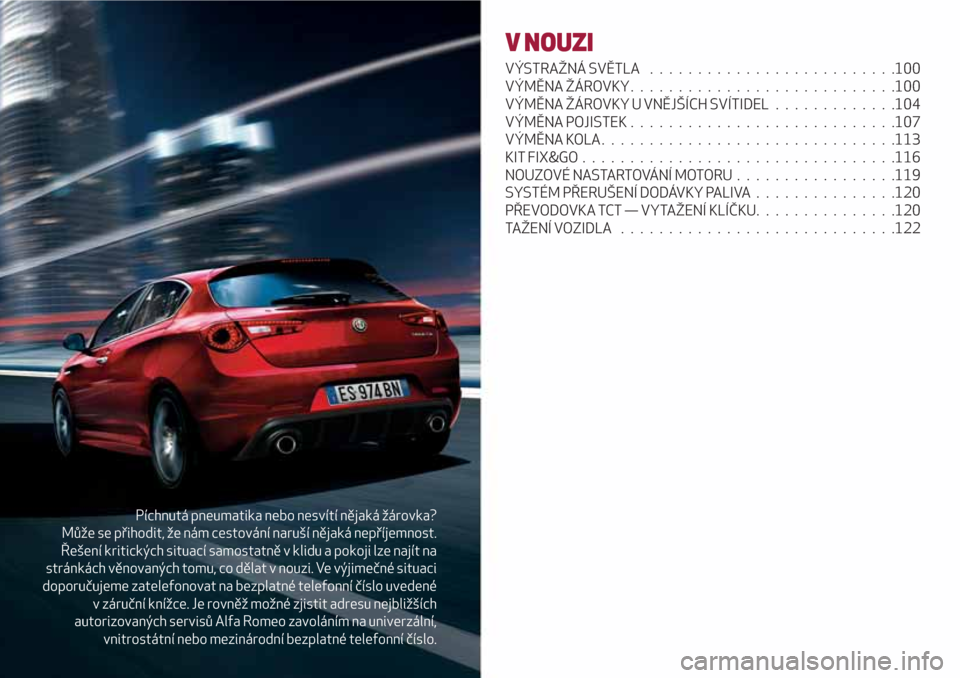

Alfa Romeo Giulietta 2018 Návod k obsluze (in Czech)

Píchnutá pneumatika nebo nesvítí nějaká žárovka?
Může se přihodit, že nám cestování naruší nějaká nepříjemnost.
Řešení kritických situací samostatně v klidu a pokoji lze najít na
stránkách věnovaných tomu, co dělat v nouzi. Ve výjimečné situaci
doporučujeme zatelefonovat na bezplatné telefonní číslo uvedené
v záruční knížce. Je rovněž možné zjistit adresu nejbližších
autorizovaných servisů Alfa Romeo zavoláním na univerzální,
vnitrostátní nebo mezinárodní bezplatné telefonní číslo.
V NOUZI
VÝSTRAŽNÁ SVĚTLA..........................100
VÝMĚNA ŽÁROVKY............................100
VÝMĚNA ŽÁROVKY U VNĚJŠÍCH SVÍTIDEL.............104
VÝMĚNA POJISTEK............................107
VÝMĚNA KOLA...............................113
KIT FIX&GO.................................116
NOUZOVÉ NASTARTOVÁNÍ MOTORU.................119
SYSTÉM PŘERUŠENÍ DODÁVKY PALIVA . . .............120
PŘEVODOVKA TCT — VYTAŽENÍ KLÍČKU. . .............120
TAŽENÍ VOZIDLA.............................122

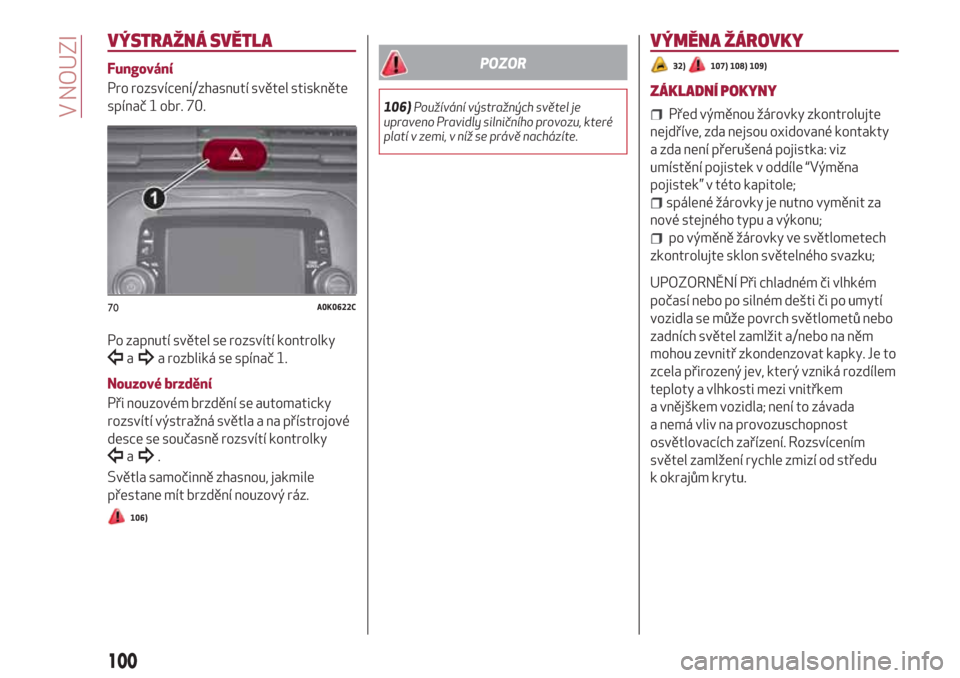

VÝSTRAŽNÁ SVĚTLA
Fungování
Pro rozsvícení/zhasnutí světel stiskněte
spínač 1 obr. 70.
Po zapnutí světel se rozsvítí kontrolky
aa rozbliká se spínač 1.
Nouzové brzdění
Při nouzovém brzdění se automaticky
rozsvítí výstražná světla a na přístrojové
desce se současně rozsvítí kontrolky
a.
Světla samočinně zhasnou, jakmile
přestane mít brzdění nouzový ráz.
106)
POZOR
106)Používání výstražných světel je
upraveno Pravidly silničního provozu, které
platí v zemi, v níž se právě nacházíte.
VÝMĚNA ŽÁROVKY
32)107) 108) 109)
ZÁKLADNÍ POKYNY
Před výměnou žárovky zkontrolujte
nejdříve, zda nejsou oxidované kontakty
a zda není přerušená pojistka: viz
umístění pojistek v oddíle “Výměna
pojistek” v této kapitole;
spálené žárovky je nutno vyměnit za
nové stejného typu a výkonu;
po výměně žárovky ve světlometech
zkontrolujte sklon světelného svazku;
UPOZORNĚNÍ Při chladném či vlhkém
počasí nebo po silném dešti či po umytí
vozidla se může povrch světlometů nebo
zadních světel zamlžit a/nebo na něm
mohou zevnitř zkondenzovat kapky. Je to
zcela přirozený jev, který vzniká rozdílem
teploty a vlhkosti mezi vnitřkem
a vnějškem vozidla; není to závada
a nemá vliv na provozuschopnost
osvětlovacích zařízení. Rozsvícením
světel zamlžení rychle zmizí od středu
k okrajům krytu.
70A0K0622C
100
V NOUZI

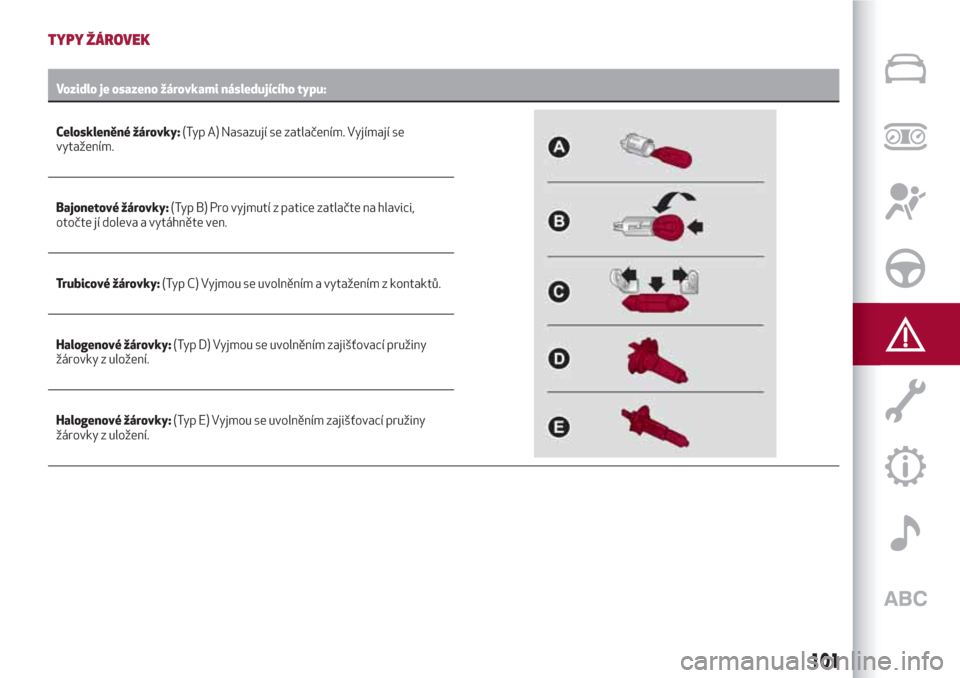

TYPY ŽÁROVEK
Vozidlo je osazeno žárovkami následujícího typu:
Celoskleněné žárovky:(T
yp A) Nasazují se zatlačením. Vyjímají se
vytažením.
Bajonetové žárovky:(Typ B) Pro vyjmutí z patice zatlačte na hlavici,
otočte jí doleva a vytáhněte ven.
Trubicové žárovky:(Typ C) Vyjmou se uvolněním a vytažením z kontaktů.
Halogenové žárovky:(Typ D) Vyjmou se uvolněním zajišťovací pružiny
žárovky z uložení.
Halogenové žárovky:(Typ E) Vyjmou se uvolněním zajišťovací pružiny
žárovky z uložení.
101

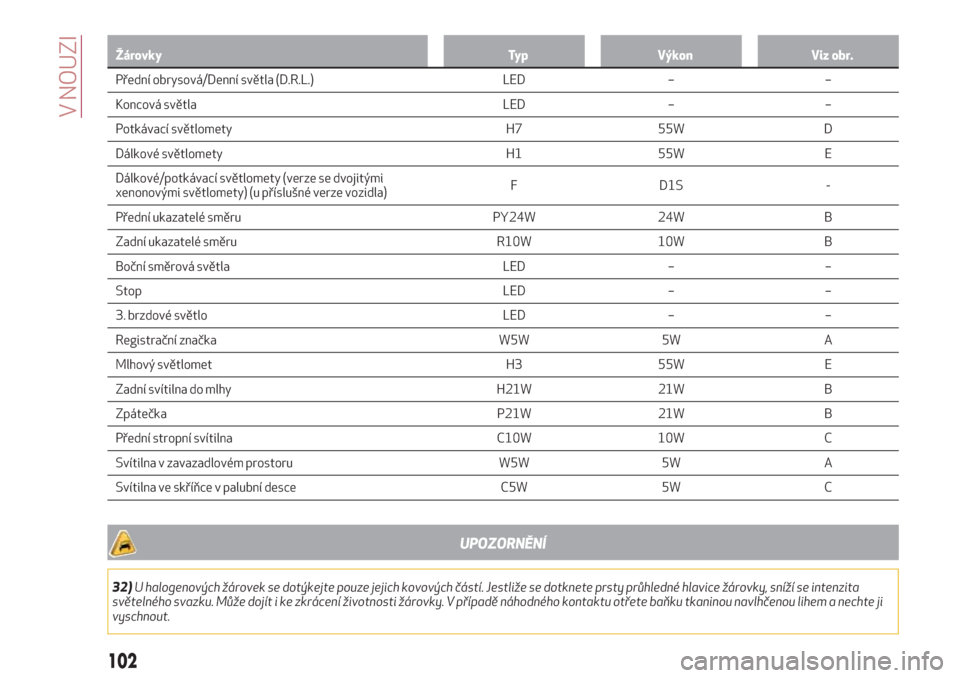

Žárovky Typ Výkon Viz obr.
Přední obrysová/Denní světla (D.R.L.) LED – –
K
oncová světla LED – –
Potkávací světlomety H7 55W D
Dálkové světlomety H1 55W E
Dálkové/potkávací světlomety (verze se dvojitými
xenonovými světlomety) (u příslušné verze vozidla)F D1S -
Přední ukazatelé směru PY24W 24W B
Zadní ukazatelé směru R10W 10W B
Boční směrová světla LED – –
Stop LED – –
3. brzdové světlo LED – –
Registrační značka W5W 5W A
Mlhový světlomet H3 55W E
Zadní svítilna do mlhy H21W 21W B
Zpátečka P21W 21W B
Přední stropní svítilna C10W 10W C
Svítilna v zavazadlovém prostoru W5W 5W A
Svítilna ve skříňce v palubní desce C5W 5W C
UPOZORNĚNÍ
32)U halogenových žárovek se dotýkejte pouze jejich kovových částí. Jestliže se dotknete prsty průhledné hlavice žárovky, sníží se intenzita
světelného svazku. Může dojít i ke zkrácení životnosti žárovky. V případě náhodného kontaktu otřete baňku tkaninou navlhčenou lihem a nechte ji
vyschnout.
102
V NOUZI

POZOR
107)Nesprávné úpravy nebo opravy elektrické soustavy provedené bez přihlédnutí k technickým charakteristikám soustavy mohou způsobit
provozní závady a vyvolat nebezpečí požáru.
108)Halogenová žárovky obsahují stlačený plyn, v případě rozbití proto hrozí, že se střepy rozlétnou.
109)Kvůli vysokému napájecímu napětí svěřte výměnu xenonové žárovky (Bi-Xenon) pouze odborníkům: nebezpečí smrti! Obraťte se na
autorizovaný servis Alfa Romeo.
103

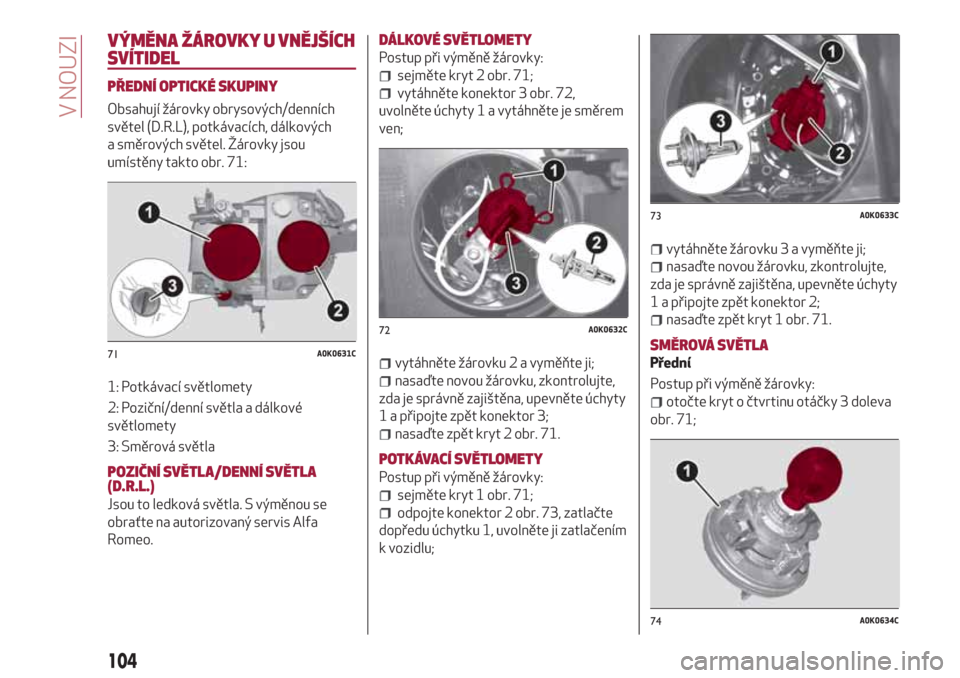

VÝMĚNA ŽÁROVKY U VNĚJŠÍCH
SVÍTIDEL
PŘEDNÍ OPTICKÉ SKUPINY
Obsahují žárovky obrysových/denních
světel (D.R.L), potkávacích, dálkových
a směrových světel. Žárovky jsou
umístěny takto obr. 71:
1: Potkávací světlomety
2: Poziční/denní světla a dálkové
světlomety
3: Směrová světla
POZIČNÍ SVĚTLA/DENNÍ SVĚTLA
(D.R.L.)
Jsou to ledková světla. S výměnou se
obraťte na autorizovaný servis Alfa
Romeo.
DÁLKOVÉ SVĚTLOMETY
Postup při výměně žárovky:
sejměte kryt 2 obr. 71;
vytáhněte konektor 3 obr. 72,
uvolněte úchyty 1 a vytáhněte je směrem
ven;
vytáhněte žárovku 2 a vyměňte ji;
nasaďte novou žárovku, zkontrolujte,
zda je správně zajištěna, upevněte úchyty
1 a připojte zpět konektor 3;
nasaďte zpět kryt 2 obr. 71.
POTKÁVACÍ SVĚTLOMETY
Postup při výměně žárovky:
sejměte kryt 1 obr. 71;
odpojte konektor 2 obr. 73, zatlačte
dopředu úchytku 1, uvolněte ji zatlačením
k vozidlu;
vytáhněte žárovku 3 a vyměňte ji;
nasaďte novou žárovku, zkontrolujte,
zda je správně zajištěna, upevněte úchyty
1 a připojte zpět konektor 2;
nasaďte zpět kryt 1 obr. 71.
SMĚROVÁ SVĚTLA
Přední
Postup při výměně žárovky:
otočte kryt o čtvrtinu otáčky 3 doleva
obr. 71;
71A0K0631C
72A0K0632C
73A0K0633C
74A0K0634C
104
V NOUZI

vyměňte skupinu žárovek i s objímkou
1 obr. 74.
Boční
Jsou to ledková světla. S výměnou se
obraťte na autorizovaný servis Alfa
Romeo.
PŘEDNÍ SVĚTLOMETY DO MLHY
(u příslušné verze vozidla)
Tyto žárovky si nechejte vyměnit
u autorizovaného servisu Alfa Romeo.
ZADNÍ OPTICKÉ SKUPINY
Žárovky obsahují obrysová, brzdová,
směrová světla (v pevné optické skupině),
světla zpátečky a zadní mlhové světlo
(v optické skupině na dveřích
zavazadlového prostoru).
Demontáž pevné optické skupiny
Postupujte takto:
otevřete zavazadlovým prostor
a vyšroubujte upevňovací šroub 1
obr. 75 zadní optické skupiny;
vyjměte optickou skupinu oběma
rukama ve směru šipek;
odpojte elektrický konektor a vyměňte
příslušnou žárovku.
OBRYSOVÁ/BRZDOVÁ SVĚTLA
Jsou to ledková světla. S výměnou se
obraťte na autorizovaný servis Alfa
Romeo.
SMĚROVÁ SVĚTLA
Po vymontování optické skupiny lze
žárovku vyměnit takto: vyšroubujte dva
šrouby 1 obr. 76, vyjměte objímku
a vyměňte žárovku 2.
ZADNÍ MLHOVÁ SVĚTLA/SVĚTLO
ZPĚTNÉHO POJEZDU
Postup při výměně žárovek:
otevřete zavazadlový prostor
a vyndejte víko 1 obr. 77 po uvolnění
šroubovákem v místě vyznačeném
šipkou;
vyjměte konektor 3 obr. 78a poté i
objímky po uvolnění zatažením za úchyt
1 a vyšroubováním šroubu 2;
75A0K0635C76A0K0636C
77A0K0637C
105

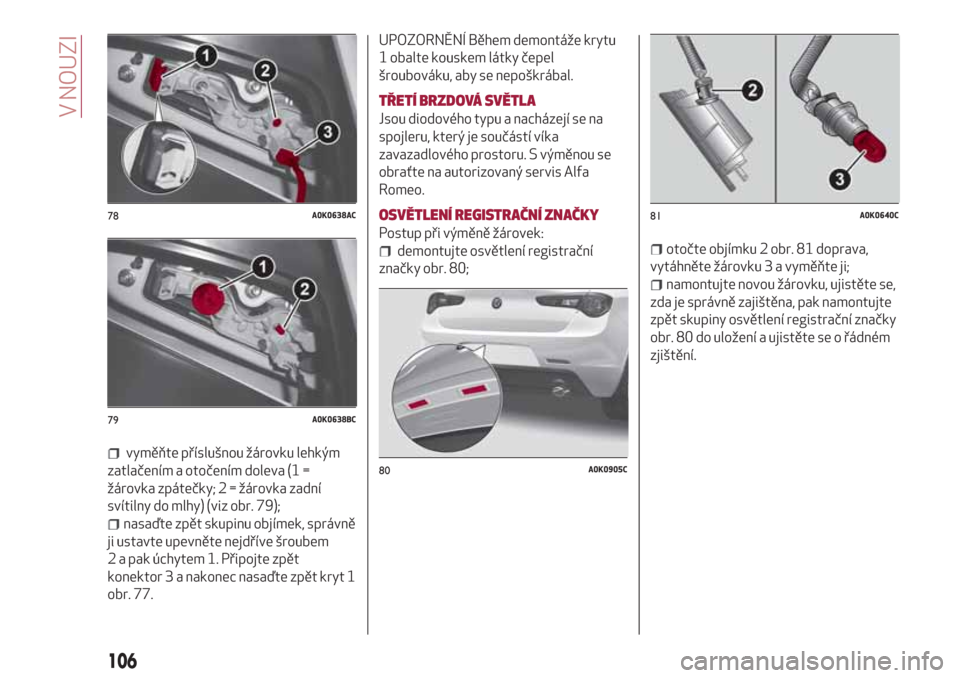

vyměňte příslušnou žárovku lehkým
zatlačením a otočením doleva (1 =
žárovka zpátečky; 2 = žárovka zadní
svítilny do mlhy) (viz obr. 79);
nasaďte zpět skupinu objímek, správně
ji ustavte upevněte nejdříve šroubem
2 a pak úchytem 1. Připojte zpět
konektor 3 a nakonec nasaďte zpět kryt 1
obr. 77.
UPOZORNĚNÍ Během demontáže krytu
1 obalte kouskem látky čepel
šroubováku, aby se nepoškrábal.
TŘETÍ BRZDOVÁ SVĚTLA
Jsou diodového typu a nacházejí se na
spojleru, který je součástí víka
zavazadlového prostoru. S výměnou se
obraťte na autorizovaný servis Alfa
Romeo.
OSVĚTLENÍ REGISTRAČNÍ ZNAČKY
Postup při výměně žárovek:
demontujte osvětlení registrační
značky obr. 80;otočte objímku 2 obr. 81 doprava,
vytáhněte žárovku 3 a vyměňte ji;
namontujte novou žárovku, ujistěte se,
zda je správně zajištěna, pak namontujte
zpět skupiny osvětlení registrační značky
obr. 80 do uložení a ujistěte se o řádném
zjištění.
78A0K0638AC
79A0K0638BC
80A0K0905C
81A0K0640C
106
V NOUZI

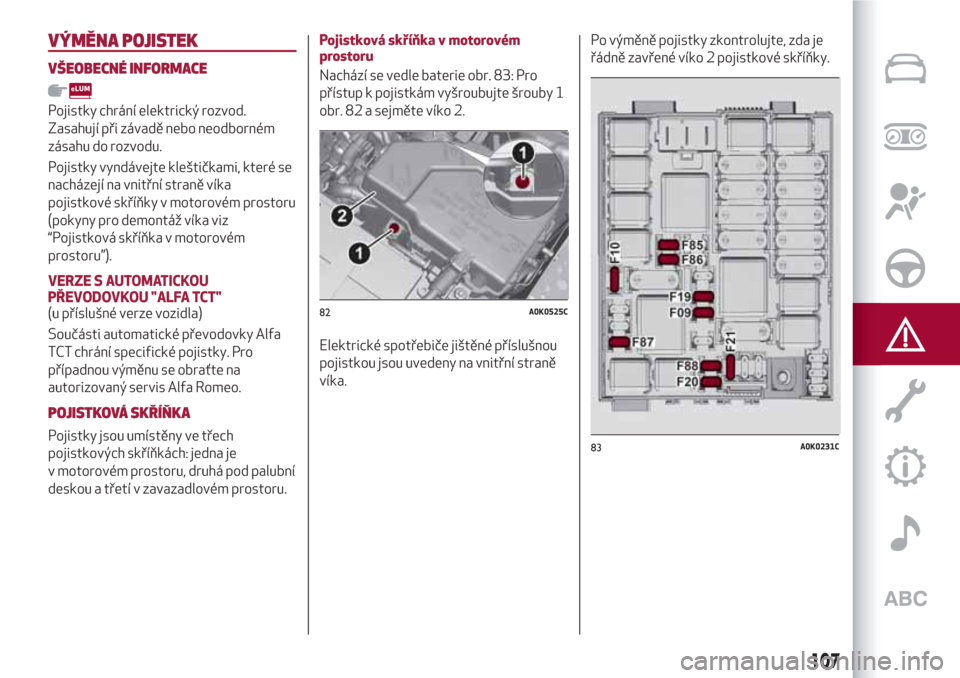

VÝMĚNA POJISTEK
VŠEOBECNÉ INFORMACE
Pojistky chrání elektrický rozvod.
Zasahují při závadě nebo neodborném
zásahu do rozvodu.
Pojistky vyndávejte kleštičkami, které se
nacházejí na vnitřní straně víka
pojistkové skříňky v motorovém prostoru
(pokyny pro demontáž víka viz
“Pojistková skříňka v motorovém
prostoru”).
VERZE S AUTOMATICKOU
PŘEVODOVKOU "ALFA TCT"
(u příslušné verze vozidla)
Součásti automatické převodovky Alfa
TCT chrání specifické pojistky. Pro
případnou výměnu se obraťte na
autorizovaný servis Alfa Romeo.
POJISTKOVÁ SKŘÍŇKA
Pojistky jsou umístěny ve třech
pojistkových skříňkách: jedna je
v motorovém prostoru, druhá pod palubní
deskou a třetí v zavazadlovém prostoru.Pojistková skříňka v motorovém
prostoru
Nachází se vedle baterie obr. 83: Pro
přístup k pojistkám vyšroubujte šrouby 1
obr. 82 a sejměte víko 2.
Elektrické spotřebiče jištěné příslušnou
pojistkou jsou uvedeny na vnitřní straně
víka.Po výměně pojistky zkontrolujte, zda je
řádně zavřené víko 2 pojistkové skříňky.
82A0K0525C
83A0K0231C
107

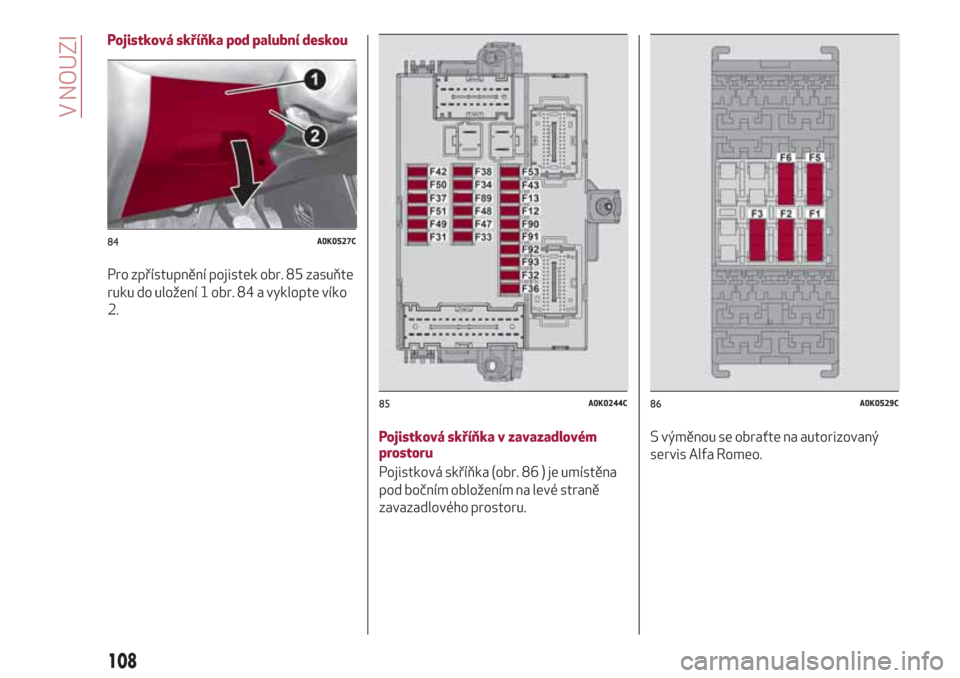

Pojistková skříňka pod palubní deskou
Pro zpřístupnění pojistek obr. 85 zasuňte
ruku do uložení 1 obr. 84 a vyklopte víko
2.
Pojistková skříňka v zavazadlovém
prostoru
Pojistková skříňka (obr. 86 ) je umístěna
pod bočním obložením na levé straně
zavazadlového prostoru.S výměnou se obraťte na autorizovaný
servis Alfa Romeo.
84A0K0527C
85A0K0244C86A0K0529C
