MOTOROVÝ OLEJ
Zkontrolujte, zda se výška hladiny oleje
nachází mezi značkami MIN a MAX na
olejové měrce 3.
Jakmile hladina oleje klesne na značku
MIN či pod ní, doplňte hladinu oleje
plnicím otvorem 2 až na značku MAX
131)42)
Vytáhněte měrku 3 hladiny motorového
oleje, očistěte ji utěrkou, která nepouští
vlákna, a zasuňte ji zpět. Vytáhněte
měrku znovu a zkontrolujte, zda je hladina
motorového oleje mezi značkami MIN
a MAX.
Spotřeba motorového oleje
43)3)
Motor spotřebuje asi 400 gramů oleje na
1000 km. V prvním období provozu se
vozidlo zabíhá. Spotřebu oleje lze proto
považovat za stabilizovanou teprve po
ujetí prvních 5000 - 6000 km.
CHLADICÍ KAPALINA MOTORU
Při nedostatečné hladině vyšroubujte
uzávěr 1 nádržky a doplňte ji kapalinou
uvedenou v kapitole "Technické údaje".
44)132)
KAPALINA DO OSTŘIKOVAČŮ
ČELNÍHO/ZADNÍHO OKNA
Při nedostatečné hladině nadzvedněte
uzávěr 6 nádržky a doplňte ji kapalinou
uvedenou v kapitole "Technické údaje".
133) 134)
UPOZORNĚNÍ S nízkou hladinou kapaliny
systém mytí světlometů nefunguje, i když
ostřikovač předního/zadního
vyhřívaného okna funguje. U některých
verzích vozidla je na měrce (viz
předcházející strany) značka: pod touto
značkou funguje POUZE ostřikovač
čelního/zadního okna.
BRZDOVÁ KAPALINA
Zkontrolujte, zda je hladina kapaliny na
maximální výšce.
Jestliže není hladina dostatečná,
vyšroubujte uzávěr 4 nádržky a doplňte ji
kapalinou uvedenou v kapitole "Technické
údaje".
45)135) 136)
OLEJ DO OVLÁDACÍHOSYSTÉMU
AUTOMATICKÉ PŘEVODOVKY
(u příslušné verze vozidla)
Oleje převodovky si nechávejte vyměnit
výhradně u autorizovaného servisu Alfa
Romeo.
4)
UPOZORNĚNÍ
41)Pozor: při doplňování nezaměňte
kapaliny různého typu: jsou navzájem zcela
nekompatibilní! Doplněním nevhodné
kapaliny by se mohlo vozidlo těžce poškodit.
42)Hladina oleje nesmí nikdy překročit
značku MAX.43)Pro doplnění hladiny nepoužívejte olej,
který má jiné charakteristiky, jež ten, který je
již v motoru naplněn.
44)Pro případné doplnění chladicí soustavy
motoru používejte kapalinu stejného typu,
jaká se již nachází v nádržce. Kapalina se
nesmí míchat s žádnou nemrznoucí kapalinou
jiného typu. Při doplnění nevhodným
produktem v žádném případě nestartujte
motor a obraťte se na autorizovanou servisní
síť Alfa Romeo.
45)Brzdová kapalina je vysoce korozívní,
proto se nikdy nesmí dostat do kontaktu
s lakovanými díly. Případné zasažené části
okamžitě umyjte vodou.
POZOR
129)Při jakékoli práce v motorovém
prostoru nekuřte, protože by se zde mohly
vyskytovat plyny a hořlavé výpary:
nebezpečí požáru.
130)Jestliže je motor zahřátý, pracujte
v motorovém prostoru nanejvýš opatrně.
Nepřibližujte se příliš k ventilátoru chlazení
chladiče: ventilátoru by se mohl rozběhnout
a způsobit zranění. Pozor na šály, kravaty
a jiné volné části oděvu: mohly by být
vtaženy ústrojím v pohybu.
131)Při doplňování motorového oleje
počkejte před otevřením uzávěru, až motor
vychladne, platí to zejména pro vozidla
s hliníkovým uzávěrem (u příslušné verze
vozidla). POZOR: Nebezpečí popálenin!
139

132)Chladicí soustava je pod tlakem. Při
výměně je nutno používat pouze originální
víčko nádržky chladicí kapaliny, aby se
nenarušila účinnost chladicí soustavy. Je-li
motor horký, nesnímejte uzávěr nádržky:
nebezpečí popálenin
133)Necestujte s prázdnou nádržkou
ostřikovače: činnost ostřikovače je velmi
důležitá pro zlepšení viditelnosti.
Opakované používání soustavy bez kapaliny
by mohlo rychle poškodit nebo zhoršit funkci
některých součástí.
134)Některé přísady do ostřikovačů jsou
hořlavé: v motorovém prostoru se nacházejí
horké části, které by se při kontaktu s nimi
mohly vznítit.
135)Brzdová kapalina je jedovatá a vysoce
žíravá. Při náhodném potřísnění omyjte
zasažené části těla vodou a neutrálním
mýdlem a opláchněte je hojným množstvím
vody. Při pozření kapaliny vyhledejte bez
prodlení lékaře.
136)Symbolem
na kontejneru jsou
označeny brzdové kapaliny syntetického
typu, tím jsou odlišeny od kapalin
minerálního typu. Kapalinami minerálního
typu se mohou nenapravitelně poškodit
speciální gumová těsnění brzdové soustavy.
UPOZORNĚNÍ
3)Vyjetý motorový olej a filtr obsahují
škodlivé látky pro životní prostředí.
S výměnu oleje a filtrů je vhodné se obrátit
na autorizovaný servis Alfa Romeo.
4)Vyjetý převodovkový olej obsahuje
nebezpečné látky pro životní prostředí.
S výměnu oleje je vhodné se obrátit na
autorizovaný servis Alfa Romeo.

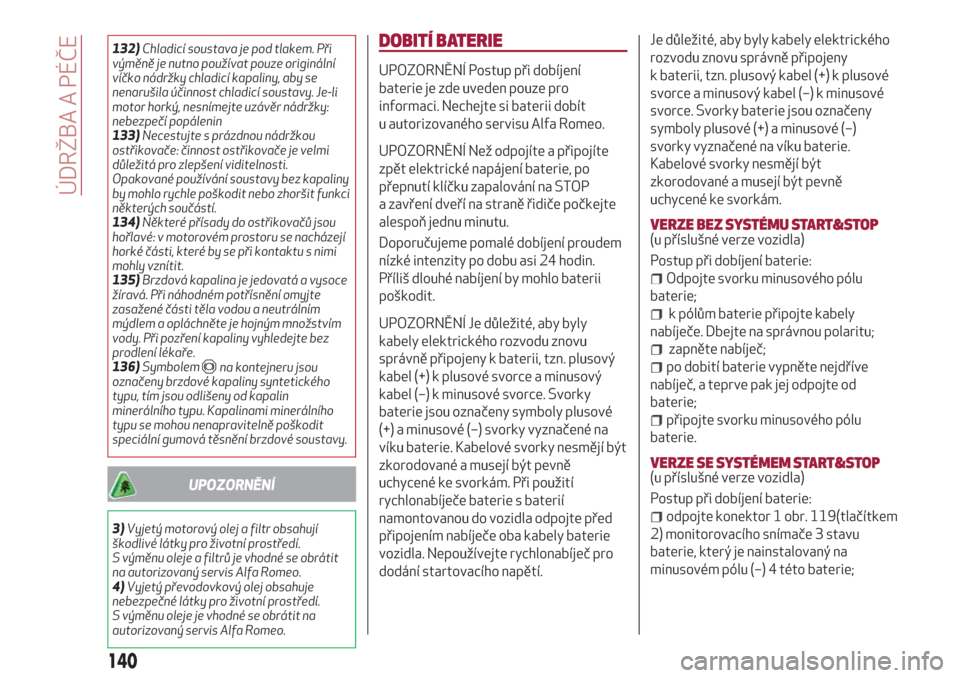

DOBITÍ BATERIE
UPOZORNĚNÍ Postup při dobíjení
baterie je zde uveden pouze pro
informaci. Nechejte si baterii dobít
u autorizovaného servisu Alfa Romeo.
UPOZORNĚNÍ Než odpojíte a připojíte
zpět elektrické napájení baterie, po
přepnutí klíčku zapalování na STOP
a zavření dveří na straně řidiče počkejte
alespoň jednu minutu.
Doporučujeme pomalé dobíjení proudem
nízké intenzity po dobu asi 24 hodin.
Příliš dlouhé nabíjení by mohlo baterii
poškodit.
UPOZORNĚNÍ Je důležité, aby byly
kabely elektrického rozvodu znovu
správně připojeny k baterii, tzn. plusový
kabel (+) k plusové svorce a minusový
kabel (–) k minusové svorce. Svorky
baterie jsou označeny symboly plusové
(+) a minusové (–) svorky vyznačené na
víku baterie. Kabelové svorky nesmějí být
zkorodované a musejí být pevně
uchycené ke svorkám. Při použití
rychlonabíječe baterie s baterií
namontovanou do vozidla odpojte před
připojením nabíječe oba kabely baterie
vozidla. Nepoužívejte rychlonabíječ pro
dodání startovacího napětí.Je důležité, aby byly kabely elektrického
rozvodu znovu správně připojeny
k baterii, tzn. plusový kabel (+) k plusové
svorce a minusový kabel (–) k minusové
svorce. Svorky baterie jsou označeny
symboly plusové (+) a minusové (–)
svorky vyznačené na víku baterie.
Kabelové svorky nesmějí být
zkorodované a musejí být pevně
uchycené ke svorkám.
VERZE BEZSYSTÉMU START&STOP
(u příslušné verze vozidla)
Postup při dobíjení baterie:
Odpojte svorku minusového pólu
baterie;
k pólům baterie připojte kabely
nabíječe. Dbejte na správnou polaritu;
zapněte nabíječ;
po dobití baterie vypněte nejdříve
nabíječ, a teprve pak jej odpojte od
baterie;
připojte svorku minusového pólu
baterie.
VERZE SESYSTÉMEM START&STOP(u příslušné verze vozidla)
Postup při dobíjení baterie:

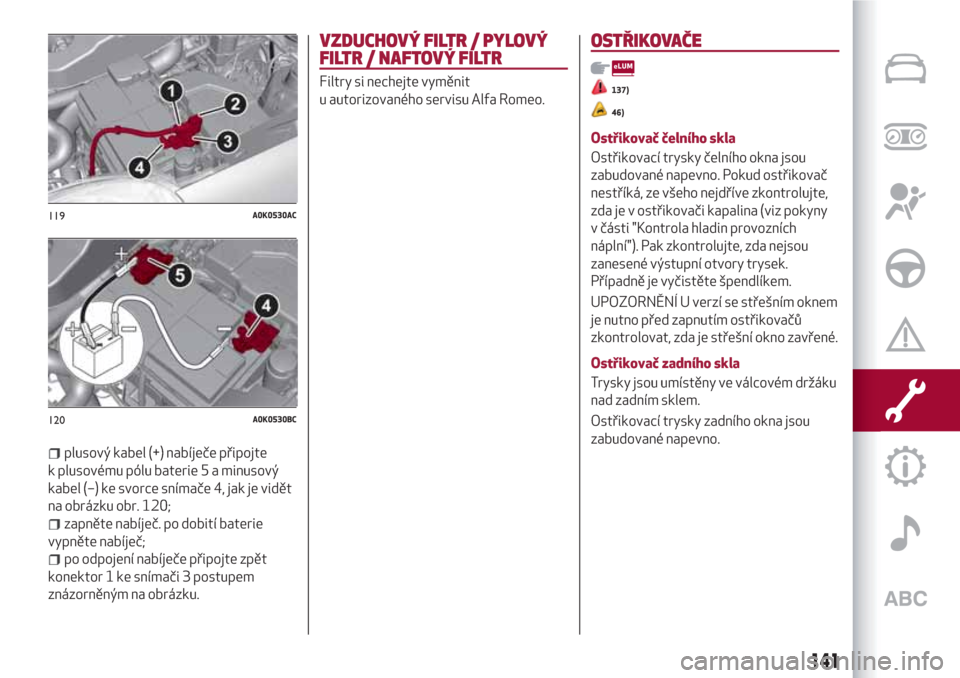

odpojte konektor 1 obr. 119(tlačítkem
2) monitorovacího snímače 3 stavu
baterie, který je nainstalovaný na
minusovém pólu (–) 4 této baterie;
140
ÚDRŽBA A PÉČE

plusový kabel (+) nabíječe připojte
k plusovému pólu baterie 5 a minusový
kabel (–) ke svorce snímače 4, jak je vidět
na obrázku obr. 120;
zapněte nabíječ. po dobití baterie
vypněte nabíječ;
po odpojení nabíječe připojte zpět
konektor 1 ke snímači 3 postupem
znázorněným na obrázku.
VZDUCHOVÝ FILTR / PYLOVÝ
FILTR / NAFTOVÝ FILTR
Filtry si nechejte vyměnit
u autorizovaného servisu Alfa Romeo.
OSTŘIKOVAČE
137)
46)
Ostřikovač čelního skla
Ostřikovací trysky čelního okna jsou
zabudované napevno. Pokud ostřikovač
nestříká, ze všeho nejdříve zkontrolujte,
zda je v ostřikovači kapalina (viz pokyny
v části "Kontrola hladin provozních
náplní"). Pak zkontrolujte, zda nejsou
zanesené výstupní otvory trysek.
Případně je vyčistěte špendlíkem.
UPOZORNĚNÍ U verzí se střešním oknem
je nutno před zapnutím ostřikovačů
zkontrolovat, zda je střešní okno zavřené.
Ostřikovač zadního skla
Trysky jsou umístěny ve válcovém držáku
nad zadním sklem.
Ostřikovací trysky zadního okna jsou
zabudované napevno.
119A0K0530AC
120A0K0530BC
141

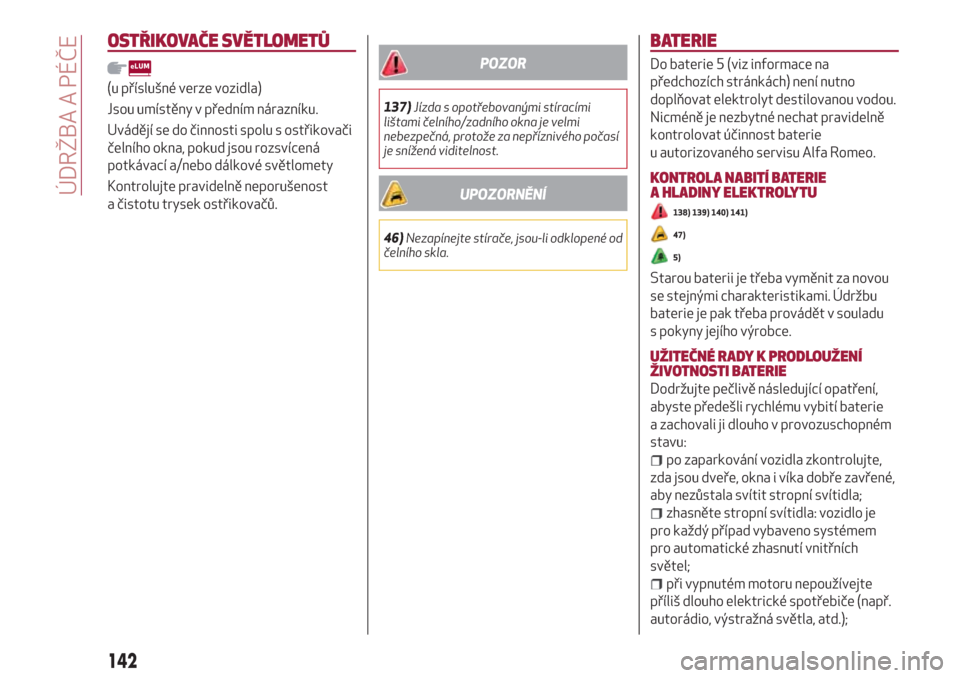

OSTŘIKOVAČE SVĚTLOMETŮ
(u příslušné verze vozidla)
Jsou umístěny v předním nárazníku.
Uvádějí se do činnosti spolu s ostřikovači
čelního okna, pokud jsou rozsvícená
potkávací a/nebo dálkové světlomety
Kontrolujte pravidelně neporušenost
a čistotu trysek ostřikovačů.
POZOR
137)Jízda s opotřebovanými stíracími
lištami čelního/zadního okna je velmi
nebezpečná, protože za nepříznivého počasí
je snížená viditelnost.
UPOZORNĚNÍ
46)Nezapínejte stírače, jsou-li odklopené od
čelního skla.
BATERIE
Do baterie 5 (viz informace na
předchozích stránkách) není nutno
doplňovat elektrolyt destilovanou vodou.
Nicméně je nezbytné nechat pravidelně
kontrolovat účinnost baterie
u autorizovaného servisu Alfa Romeo.
KONTROLA NABITÍ BATERIE
A HLADINY ELEKTROLYTU
138) 139) 140) 141)
47)
5)
Starou baterii je třeba vyměnit za novou
se stejnými charakteristikami. Údržbu
baterie je pak třeba provádět v souladu
s pokyny jejího výrobce.
UŽITEČNÉ RADY K PRODLOUŽENÍ
ŽIVOTNOSTI BATERIE
Dodržujte pečlivě následující opatření,
abyste předešli rychlému vybití baterie
a zachovali ji dlouho v provozuschopném
stavu:
po zaparkování vozidla zkontrolujte,
zda jsou dveře, okna i víka dobře zavřené,
aby nezůstala svítit stropní svítidla;
zhasněte stropní svítidla: vozidlo je
pro každý případ vybaveno systémem
pro automatické zhasnutí vnitřních
světel;
při vypnutém motoru nepoužívejte
příliš dlouho elektrické spotřebiče (např.
autorádio, výstražná světla, atd.);
142
ÚDRŽBA A PÉČE

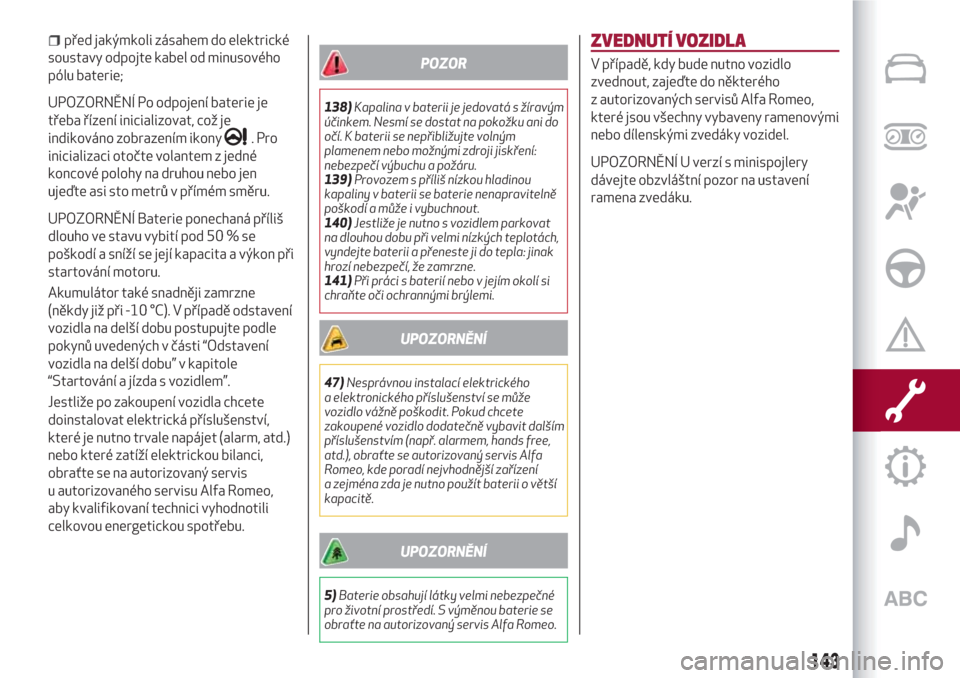

před jakýmkoli zásahem do elektrické
soustavy odpojte kabel od minusového
pólu baterie;
UPOZORNĚNÍ Po odpojení baterie je
třeba řízení inicializovat, což je
indikováno zobrazením ikony
.Pro
inicializaci otočte volantem z jedné
koncové polohy na druhou nebo jen
ujeďte asi sto metrů v přímém směru.
UPOZORNĚNÍ Baterie ponechaná příliš
dlouho ve stavu vybití pod 50 % se
poškodí a sníží se její kapacita a výkon při
startování motoru.
Akumulátor také snadněji zamrzne
(někdy již při -10 °C). V případě odstavení
vozidla na delší dobu postupujte podle
pokynů uvedených v části “Odstavení
vozidla na delší dobu” v kapitole
“Startování a jízda s vozidlem”.
Jestliže po zakoupení vozidla chcete
doinstalovat elektrická příslušenství,
které je nutno trvale napájet (alarm, atd.)
nebo které zatíží elektrickou bilanci,
obraťte se na autorizovaný servis
u autorizovaného servisu Alfa Romeo,
aby kvalifikovaní technici vyhodnotili
celkovou energetickou spotřebu.
POZOR
138)Kapalina v baterii je jedovatá s žíravým
účinkem. Nesmí se dostat na pokožku ani do
očí. K baterii se nepřibližujte volným
plamenem nebo možnými zdroji jiskření:
nebezpečí výbuchu a požáru.
139)Provozem s příliš nízkou hladinou
kapaliny v baterii se baterie nenapravitelně
poškodí a může i vybuchnout.
140)Jestliže je nutno s vozidlem parkovat
na dlouhou dobu při velmi nízkých teplotách,
vyndejte baterii a přeneste ji do tepla: jinak
hrozí nebezpečí, že zamrzne.
141)Při práci s baterií nebo v jejím okolí si
chraňte oči ochrannými brýlemi.
UPOZORNĚNÍ
47)Nesprávnou instalací elektrického
a elektronického příslušenství se může
vozidlo vážně poškodit. Pokud chcete
zakoupené vozidlo dodatečně vybavit dalším
příslušenstvím (např. alarmem, hands free,
atd.), obraťte se autorizovaný servis Alfa
Romeo, kde poradí nejvhodnější zařízení
a zejména zda je nutno použít baterii o větší
kapacitě.
UPOZORNĚNÍ
5)Baterie obsahují látky velmi nebezpečné
pro životní prostředí. S výměnou baterie se
obraťte na autorizovaný servis Alfa Romeo.
ZVEDNUTÍ VOZIDLA
V případě, kdy bude nutno vozidlo
zvednout, zajeďte do některého
z autorizovaných servisů Alfa Romeo,
které jsou všechny vybaveny ramenovými
nebo dílenskými zvedáky vozidel.
UPOZORNĚNÍ U verzí s minispojlery
dávejte obzvláštní pozor na ustavení
ramena zvedáku.
143

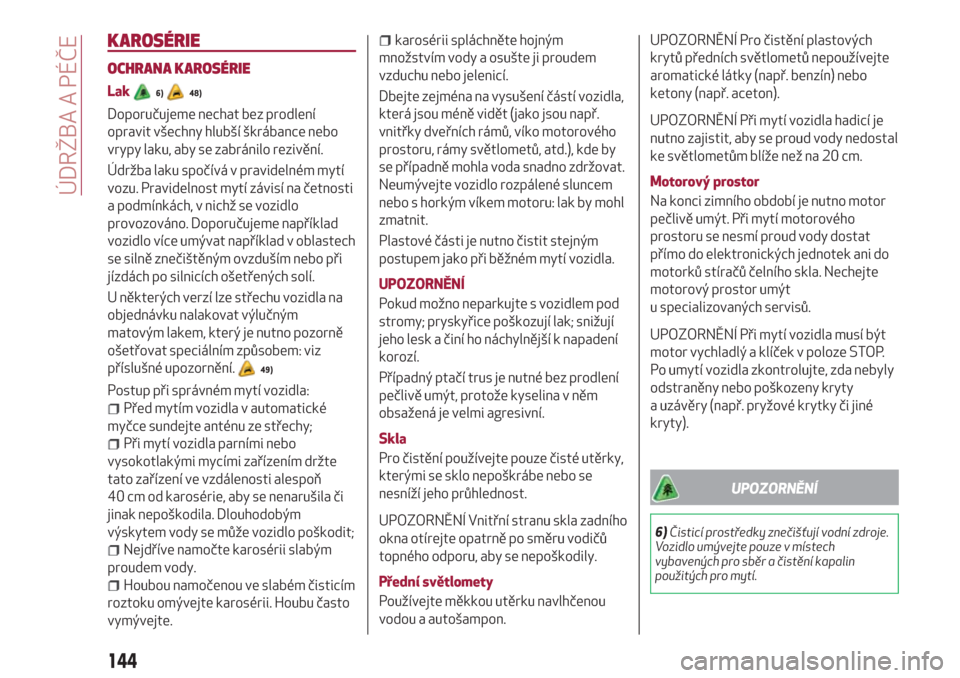

KAROSÉRIE
OCHRANA KAROSÉRIE
Lak6)48)
Doporučujeme nechat bez prodlení
opravit všechny hlubší škrábance nebo
vrypy laku, aby se zabránilo rezivění.
Údržba laku spočívá v pravidelném mytí
vozu. Pravidelnost mytí závisí na četnosti
a podmínkách, v nichž se vozidlo
provozováno. Doporučujeme například
vozidlo více umývat například v oblastech
se silně znečištěným ovzduším nebo při
jízdách po silnicích ošetřených solí.
U některých verzí lze střechu vozidla na
objednávku nalakovat výlučným
matovým lakem, který je nutno pozorně
ošetřovat speciálním způsobem: viz
příslušné upozornění.
49)
Postup při správném mytí vozidla:
Před mytím vozidla v automatické
myčce sundejte anténu ze střechy;
Při mytí vozidla parními nebo
vysokotlakými mycími zařízením držte
tato zařízení ve vzdálenosti alespoň
40 cm od karosérie, aby se nenarušila či
jinak nepoškodila. Dlouhodobým
výskytem vody se může vozidlo poškodit;
Nejdříve namočte karosérii slabým
proudem vody.
Houbou namočenou ve slabém čisticím
roztoku omývejte karosérii. Houbu často
vymývejte.
karosérii spláchněte hojným
množstvím vody a osušte ji proudem
vzduchu nebo jelenicí.
Dbejte zejména na vysušení částí vozidla,
která jsou méně vidět (jako jsou např.
vnitřky dveřních rámů, víko motorového
prostoru, rámy světlometů, atd.), kde by
se případně mohla voda snadno zdržovat.
Neumývejte vozidlo rozpálené sluncem
nebo s horkým víkem motoru: lak by mohl
zmatnit.
Plastové části je nutno čistit stejným
postupem jako při běžném mytí vozidla.
UPOZORNĚNÍ
Pokud možno neparkujte s vozidlem pod
stromy; pryskyřice poškozují lak; snižují
jeho lesk a činí ho náchylnější k napadení
korozí.
Případný ptačí trus je nutné bez prodlení
pečlivě umýt, protože kyselina v něm
obsažená je velmi agresivní.
Skla
Pro čistění používejte pouze čisté utěrky,
kterými se sklo nepoškrábe nebo se
nesníží jeho průhlednost.
UPOZORNĚNÍ Vnitřní stranu skla zadního
okna otírejte opatrně po směru vodičů
topného odporu, aby se nepoškodily.
Přední světlomety
Používejte měkkou utěrku navlhčenou
vodou a autošampon.
UPOZORNĚNÍ Pro čistění plastových
krytů předních světlometů nepoužívejte
aromatické látky (např. benzín) nebo
ketony (např. aceton).
UPOZORNĚNÍ Při mytí vozidla hadicí je
nutno zajistit, aby se proud vody nedostal
ke světlometům blíže než na 20 cm.
Motorový prostor
Na konci zimního období je nutno motor
pečlivě umýt. Při mytí motorového
prostoru se nesmí proud vody dostat
přímo do elektronických jednotek ani do
motorků stíračů čelního skla. Nechejte
motorový prostor umýt
u specializovaných servisů.
UPOZORNĚNÍ Při mytí vozidla musí být
motor vychladlý a klíček v poloze STOP.
Po umytí vozidla zkontrolujte, zda nebyly
odstraněny nebo poškozeny kryty
a uzávěry (např. pryžové krytky či jiné
kryty).
UPOZORNĚNÍ
6)Čisticí prostředky znečišťují vodní zdroje.
Vozidlo umývejte pouze v místech
vybavených pro sběr a čistění kapalin
použitých pro mytí.
144
ÚDRŽBA A PÉČE

UPOZORNĚNÍ
48)Aby se vyloučilo nebezpečí, že se
poškodí estetické vlastnosti laku,
doporučujeme nepoužívat pro čistění vozidla
brusné a/nebo lešticí výrobky.
49)Nejezděte s vozidlem do mycích linek,
které používají válce a/nebo kartáče. Vozidlo
umývejte výlučně manuálně mycími
prostředky s neutrálním pH. Karosérii otřete
navlhčenou jelenicí. Pro čistění vozidla
nepoužívejte produkty s brusným a/nebo
lešticím účinkem. Ptačí trus je nutné bez
prodlení pečlivě umýt, protože kyselina
v něm obsažená je obzvlášť agresivní.
Neparkujte s vozidlem pod stromy (pokud je
to možné). Z karosérie odstraňte bez
prodlení pryskyřicové látky přírodního
původu, protože pokud by na ni zaschly, bylo
by nutné je odstranit pomocí produktů
s brusným a/nebo lešticím účinkem, které ale
v žádném případě nelze doporučit, protože
by mohly narušit matovost laku. Pro čistění
čelního a zadního okna nepoužívejte
neředěný přípravek na čistění skel: je nutno
jej rozředit vodou alespoň na 50 %. Omezte
používání čisté ostřikovací kapaliny pouze na
případ, kdy to striktně vyžadují vnější
teplotní podmínky.

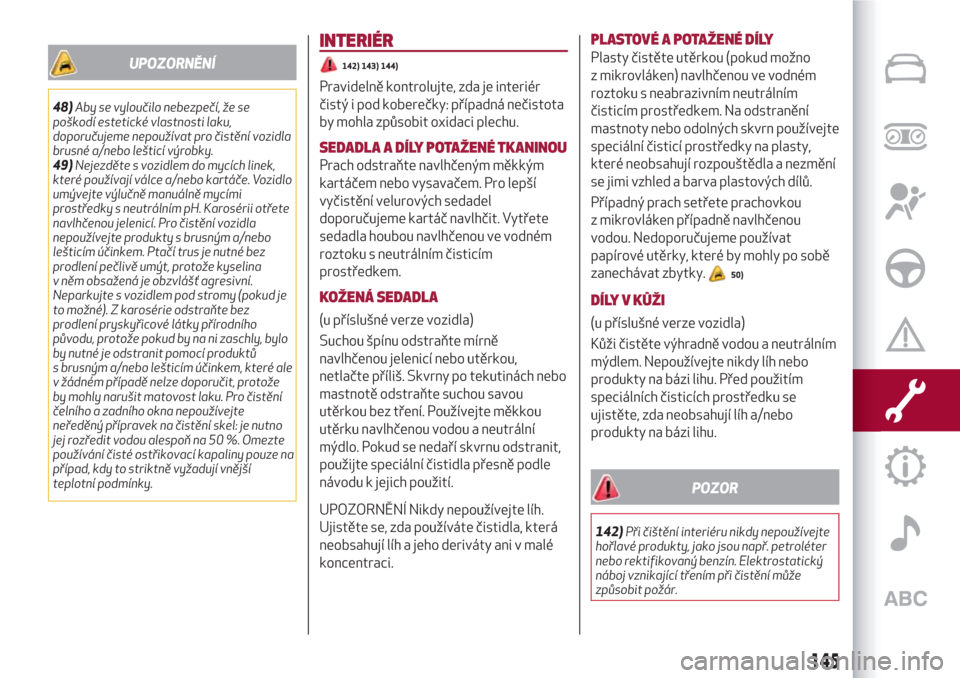

INTERIÉR
142) 143) 144)
Pravidelně kontrolujte, zda je interiér
čistý i pod koberečky: případná nečistota
by mohla způsobit oxidaci plechu.
SEDADLA A DÍLY POTAŽENÉ TKANINOU
Prach odstraňte navlhčeným měkkým
kartáčem nebo vysavačem. Pro lepší
vyčistění velurových sedadel
doporučujeme kartáč navlhčit. Vytřete
sedadla houbou navlhčenou ve vodném
roztoku s neutrálním čisticím
prostředkem.
KOŽENÁ SEDADLA
(u příslušné verze vozidla)
Suchou špínu odstraňte mírně
navlhčenou jelenicí nebo utěrkou,
netlačte příliš. Skvrny po tekutinách nebo
mastnotě odstraňte suchou savou
utěrkou bez tření. Používejte měkkou
utěrku navlhčenou vodou a neutrální
mýdlo. Pokud se nedaří skvrnu odstranit,
použijte speciální čistidla přesně podle
návodu k jejich použití.
UPOZORNĚNÍ Nikdy nepoužívejte líh.
Ujistěte se, zda používáte čistidla, která
neobsahují líh a jeho deriváty ani v malé
koncentraci.PLASTOVÉ A POTAŽENÉ DÍLY
Plasty čistěte utěrkou (pokud možno
z mikrovláken) navlhčenou ve vodném
roztoku s neabrazivním neutrálním
čisticím prostředkem. Na odstranění
mastnoty nebo odolných skvrn používejte
speciální čisticí prostředky na plasty,
které neobsahují rozpouštědla a nezmění
se jimi vzhled a barva plastových dílů.
Případný prach setřete prachovkou
z mikrovláken případně navlhčenou
vodou. Nedoporučujeme používat
papírové utěrky, které by mohly po sobě
zanechávat zbytky.
50)
DÍLY V KŮŽI
(u příslušné verze vozidla)
Kůži čistěte výhradně vodou a neutrálním
mýdlem. Nepoužívejte nikdy líh nebo
produkty na bázi lihu. Před použitím
speciálních čisticích prostředku se
ujistěte, zda neobsahují líh a/nebo
produkty na bázi lihu.
POZOR
142)Při čištění interiéru nikdy nepoužívejte
hořlavé produkty, jako jsou např. petroléter
nebo rektifikovaný benzín. Elektrostatický
náboj vznikající třením při čistění může
způsobit požár.
145

143)Ve vozidle nenechávejte aerosolové
spreje: nebezpečí výbuchu. Aerosolové
spreje se nesmějí vystavit teplotám více než
50 °C: ve vozidle zaparkovaném na slunci
může být teplota daleko vyšší.
144)Na podlaze pod pedálovou konzolou se
proto nesmějí nacházet žádné překážky:
ujistěte se, zda jsou případné svrchní
koberečky řádně položené e nevadí pedálům.
UPOZORNĚNÍ
50)Na čištění průhledného krytu přístrojové
a palubní desky nepoužívejte líh, benzín ani
jejich deriváty.
146
ÚDRŽBA A PÉČE

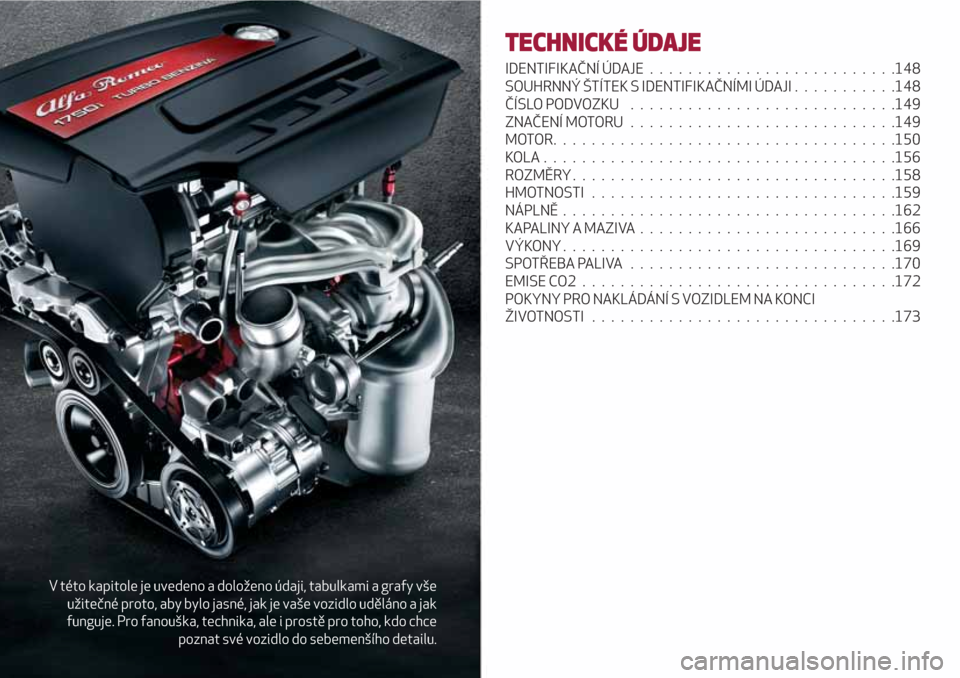

V této kapitole je uvedeno a doloženo údaji, tabulkami a grafy vše
užitečné proto, aby bylo jasné, jak je vaše vozidlo uděláno a jak
funguje. Pro fanouška, technika, ale i prostě pro toho, kdo chce
poznat své vozidlo do sebemenšího detailu.
TECHNICKÉ ÚDAJE
IDENTIFIKAČNÍ ÚDAJE..........................148
SOUHRNNÝ ŠTÍTEK S IDENTIFIKAČNÍMI ÚDAJI ...........148
ČÍSLO PODVOZKU............................149
ZNAČENÍ MOTORU............................149
MOTOR....................................150
KOLA.....................................156
ROZMĚRY..................................158
HMOTNOSTI................................159
NÁPLNĚ...................................162
KAPALINY A MAZIVA...........................166
VÝKONY...................................169
SPOTŘEBA PALIVA............................170
EMISE CO2.................................172
POKYNY PRO NAKLÁDÁNÍ S VOZIDLEM NA KONCI
ŽIVOTNOSTI................................173

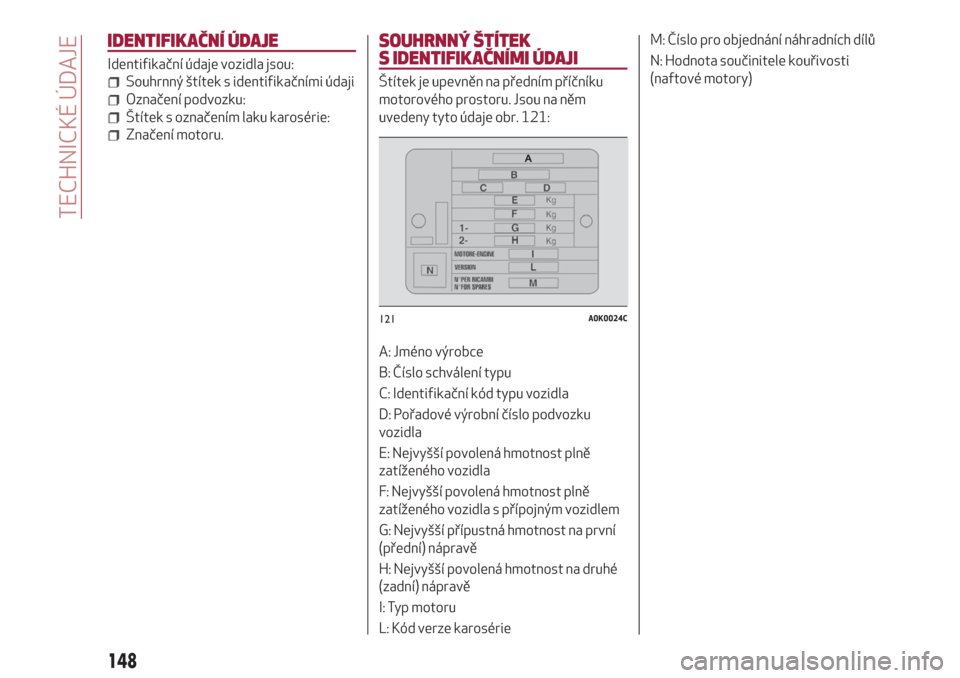

IDENTIFIKAČNÍ ÚDAJE
Identifikační údaje vozidla jsou:
Souhrnný štítek s identifikačními údaji
Označení podvozku:
Štítek s označením laku karosérie:
Značení motoru.
SOUHRNNÝ ŠTÍTEK
S IDENTIFIKAČNÍMI ÚDAJI
Štítek je upevněn na předním příčníku
motorového prostoru. Jsou na něm
uvedeny tyto údaje obr. 121:
B: Číslo schválení typu
C: Identifikační kód typu vozidla
D: Pořadové výrobní číslo podvozku
vozidla
E: Nejvyšší povolená hmotnost plně
zatíženého vozidla
F: Nejvyšší povolená hmotnost plně
zatíženého vozidla s přípojným vozidlem
G: Nejvyšší přípustná hmotnost na první
(přední) nápravě
H: Nejvyšší povolená hmotnost na druhé
(zadní) nápravě
I: Typ motoru
L: Kód verze karosérieM: Číslo pro objednání náhradních dílů
N: Hodnota součinitele kouřivosti
(naftové motory)
121A0K0024C
148
TECHNICKÉ ÚDAJE
A: Jméno výrobce
