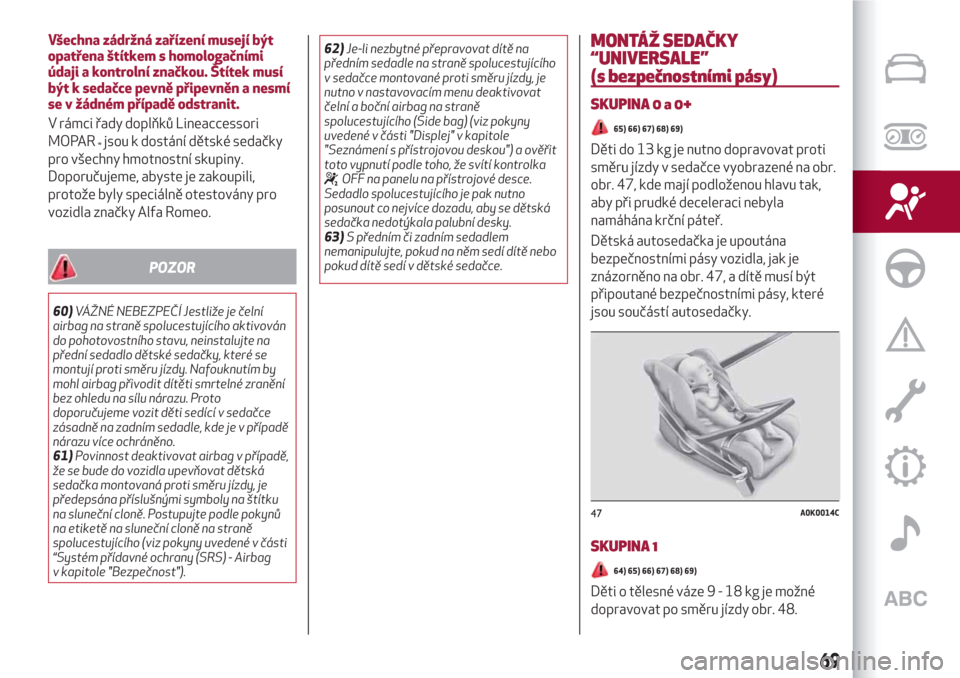

Všechna zádržná zařízení musejí být
opatřena štítkem s homologačními
údaji a kontrolní značkou. Štítek musí
být k sedačce pevně připevněn a nesmí
se v žádném případě odstranit.
V rámci řady doplňků Lineaccessori
MOPAR
®jsou k dostání dětské sedačky
pro všechny hmotnostní skupiny.
Doporučujeme, abyste je zakoupili,
protože byly speciálně otestovány pro
vozidla značky Alfa Romeo.
POZOR
60)VÁŽNÉ NEBEZPEČÍ Jestliže je čelní
airbag na straně spolucestujícího aktivován
do pohotovostního stavu, neinstalujte na
přední sedadlo dětské sedačky, které se
montují proti směru jízdy. Nafouknutím by
mohl airbag přivodit dítěti smrtelné zranění
bez ohledu na sílu nárazu. Proto
doporučujeme vozit děti sedící v sedačce
zásadně na zadním sedadle, kde je v případě
nárazu více ochráněno.
61)Povinnost deaktivovat airbag v případě,
že se bude do vozidla upevňovat dětská
sedačka montovaná proti směru jízdy, je
předepsána příslušnými symboly na štítku
na sluneční cloně. Postupujte podle pokynů
na etiketě na sluneční cloně na straně
spolucestujícího (viz pokyny uvedené v části
“Systém přídavné ochrany (SRS) - Airbag
v kapitole "Bezpečnost").62)Je-li nezbytné přepravovat dítě na
předním sedadle na straně spolucestujícího
v sedačce montované proti směru jízdy, je
nutno v nastavovacím menu deaktivovat
čelní a boční airbag na straně
spolucestujícího (Side bag) (viz pokyny
uvedené v části "Displej" v kapitole
"Seznámení s přístrojovou deskou") a ověřit
toto vypnutí podle toho, že svítí kontrolka
OFF na panelu na přístrojové desce.
Sedadlo spolucestujícího je pak nutno
posunout co nejvíce dozadu, aby se dětská
sedačka nedotýkala palubní desky.
63)S předním či zadním sedadlem
nemanipulujte, pokud na něm sedí dítě nebo
pokud dítě sedí v dětské sedačce.
MONTÁŽ SEDAČKY
“UNIVERSALE”
(s bezpečnostními pásy)
SKUPINA0a0+
65) 66) 67) 68) 69)
Děti do 13 kg je nutno dopravovat proti
směru jízdy v sedačce vyobrazené na obr.
obr. 47, kde mají podloženou hlavu tak,
aby při prudké deceleraci nebyla
namáhána krční páteř.
Dětská autosedačka je upoutána
bezpečnostními pásy vozidla, jak je
znázorněno na obr. 47, a dítě musí být
připoutané bezpečnostními pásy, které
jsou součástí autosedačky.
SKUPINA 1
64) 65) 66) 67) 68) 69)
Děti o tělesné váze9-18kgjemožné
dopravovat po směru jízdy obr. 48.
47A0K0014C
69

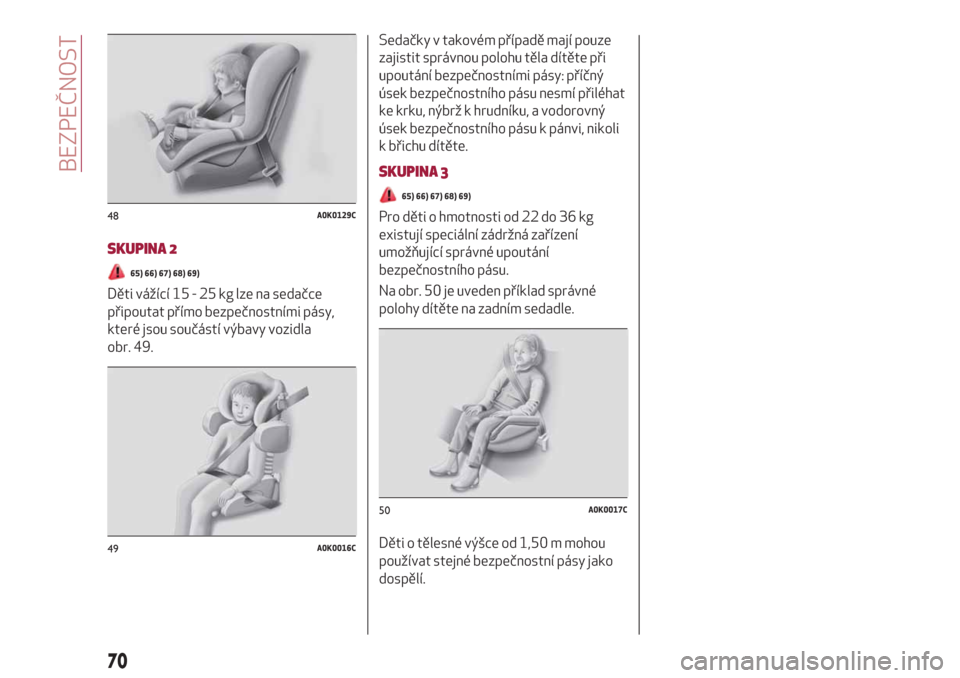

SKUPINA 2
65) 66) 67) 68) 69)
Děti vážící 15 - 25 kg lze na sedačce
připoutat přímo bezpečnostními pásy,
které jsou součástí výbavy vozidla
obr. 49.Sedačky v takovém případě mají pouze
zajistit správnou polohu těla dítěte při
upoutání bezpečnostními pásy: příčný
úsek bezpečnostního pásu nesmí přiléhat
ke krku, nýbrž k hrudníku, a vodorovný
úsek bezpečnostního pásu k pánvi, nikoli
k břichu dítěte.
SKUPINA 3
65) 66) 67) 68) 69)
Pro děti o hmotnosti od 22 do 36 kg
existují speciální zádržná zařízení
umožňující správné upoutání
bezpečnostního pásu.
Na obr. 50 je uveden příklad správné
polohy dítěte na zadním sedadle.
Děti o tělesné výšce od 1,50 m mohou
používat stejné bezpečnostní pásy jako
dospělí.48A0K0129C
49A0K0016C
50A0K0017C
70
BEZPEČNOST

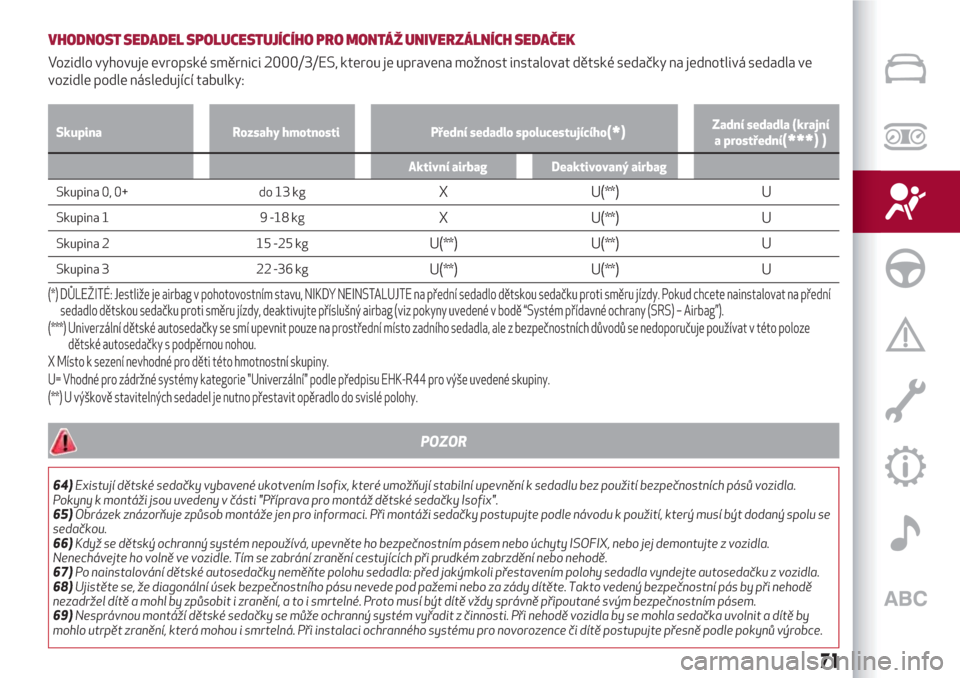

VHODNOST SEDADEL SPOLUCESTUJÍCÍHO PRO MONTÁŽ UNIVERZÁLNÍCH SEDAČEK
Vozidlo vyhovuje evropské směrnici 2000/3/ES, kterou je upravena možnost instalovat dětské sedačky na jednotlivá sedadla ve
vozidle podle následující tabulky:
Skupina Rozsahy hmotnosti Přední sedadlo spolucestujícího(*)Zadní sedadla (krajní
a prostřední(***))
Aktivní airbag Deaktivovaný airbag
Skupina 0, 0+ do 13 kgX U(**) U
Skupina 1 9 -18 kgX U(**) U
Skupina 2 15 -25 kgU(**) U(**) U
Skupina 3 22 -36 kgU(**) U(**) U
(*) DŮLEŽITÉ: Jestliže je airbag v pohotovostním stavu, NIKDY NEINSTALUJTE na přední sedadlo dětskou sedačku proti směru jízdy. Pokud chcete nainstalovat na přední
sedadlo dětskou sedačku proti směru jízdy, deaktivujte příslušný airbag (viz pokyny uvedené v bodě “Systém přídavné ochrany (SRS) – Airbag”).
(***) Univerzální dětské autosedačky se smí upevnit pouze na prostřední místo zadního sedadla, ale z bezpečnostních důvodů se nedoporučuje používat v této poloze
dětské autosedačky s podpěrnou nohou.
X Místo k sezení nevhodné pro děti této hmotnostní skupiny.
U= Vhodné pro zádržné systémy kategorie "Univerzální" podle předpisu EHK-R44 pro výše uvedené skupiny.
(**) U výškově stavitelných sedadel je nutno přestavit opěradlo do svislé polohy.
POZOR
64)Existují dětské sedačky vybavené ukotvením Isofix, které umožňují stabilní upevnění k sedadlu bez použití bezpečnostních pásů vozidla.
Pokyny k montáži jsou uvedeny v části "Příprava pro montáž dětské sedačky Isofix".
65)Obrázek znázorňuje způsob montáže jen pro informaci. Při montáži sedačky postupujte podle návodu k použití, který musí být dodaný spolu se
sedačkou.
66)Když se dětský ochranný systém nepoužívá, upevněte ho bezpečnostním pásem nebo úchyty ISOFIX, nebo jej demontujte z vozidla.
Nenechávejte ho volně ve vozidle. Tím se zabrání zranění cestujících při prudkém zabrzdění nebo nehodě.
67)Po nainstalování dětské autosedačky neměňte polohu sedadla: před jakýmkoli přestavením polohy sedadla vyndejte autosedačku z vozidla.
68)Ujistěte se, že diagonální úsek bezpečnostního pásu nevede pod pažemi nebo za zády dítěte. Takto vedený bezpečnostní pás by při nehodě
nezadržel dítě a mohl by způsobit i zranění, a to i smrtelné. Proto musí být dítě vždy správně připoutané svým bezpečnostním pásem.
69)Nesprávnou montáží dětské sedačky se může ochranný systém vyřadit z činnosti. Při nehodě vozidla by se mohla sedačka uvolnit a dítě by
mohlo utrpět zranění, která mohou i smrtelná. Při instalaci ochranného systému pro novorozence či dítě postupujte přesně podle pokynů výrobce.
71

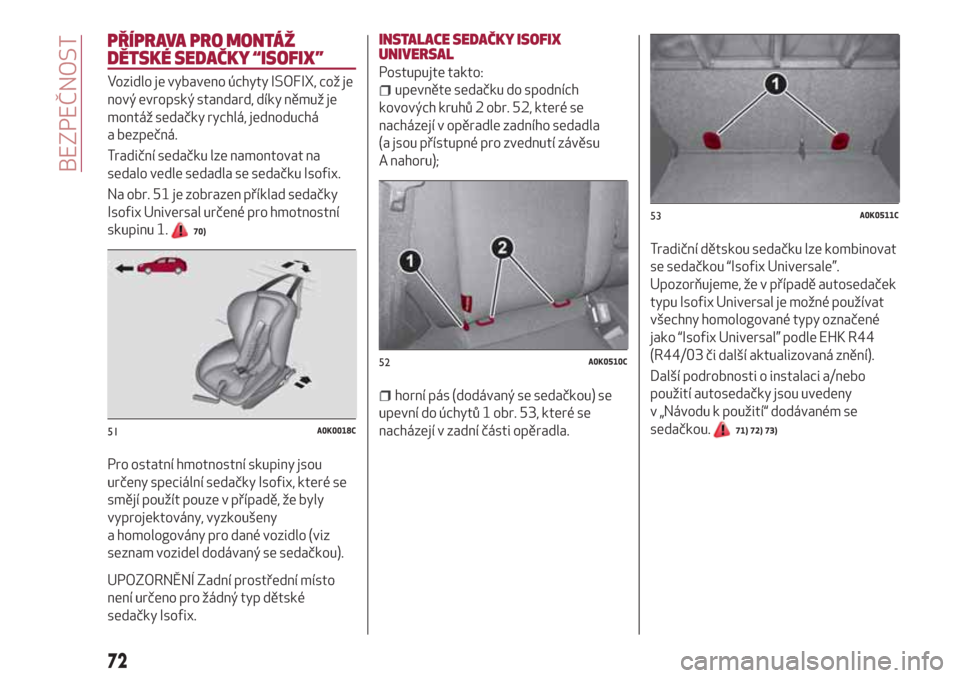

PŘÍPRAVA PRO MONTÁŽ
DĚTSKÉ SEDAČKY “ISOFIX”
Vozidlo je vybaveno úchyty ISOFIX, což je
nový evropský standard, díky němuž je
montáž sedačky rychlá, jednoduchá
a bezpečná.
Tradiční sedačku lze namontovat na
sedalo vedle sedadla se sedačku Isofix.
Na obr. 51 je zobrazen příklad sedačky
Isofix Universal určené pro hmotnostní
skupinu 1.
70)
Pro ostatní hmotnostní skupiny jsou
určeny speciální sedačky Isofix, které se
smějí použít pouze v případě, že byly
vyprojektovány, vyzkoušeny
a homologovány pro dané vozidlo (viz
seznam vozidel dodávaný se sedačkou).
UPOZORNĚNÍ Zadní prostřední místo
není určeno pro žádný typ dětské
sedačky Isofix.INSTALACE SEDAČKY ISOFIX
UNIVERSAL
Postupujte takto:
upevněte sedačku do spodních
kovových kruhů 2 obr. 52, které se
nacházejí v opěradle zadního sedadla
(a jsou přístupné pro zvednutí závěsu
A nahoru);
horní pás (dodávaný se sedačkou) se
upevní do úchytů 1 obr. 53, které se
nacházejí v zadní části opěradla.Tradiční dětskou sedačku lze kombinovat
se sedačkou “Isofix Universale”.
Upozorňujeme, že v případě autosedaček
typu Isofix Universal je možné používat
všechny homologované typy označené
jako “Isofix Universal” podle EHK R44
(R44/03 či další aktualizovaná znění).
Další podrobnosti o instalaci a/nebo
použití autosedačky jsou uvedeny
v „Návodu k použití“ dodávaném se
sedačkou.
71) 72) 73)51A0K0018C
52A0K0510C
53A0K0511C
72
BEZPEČNOST

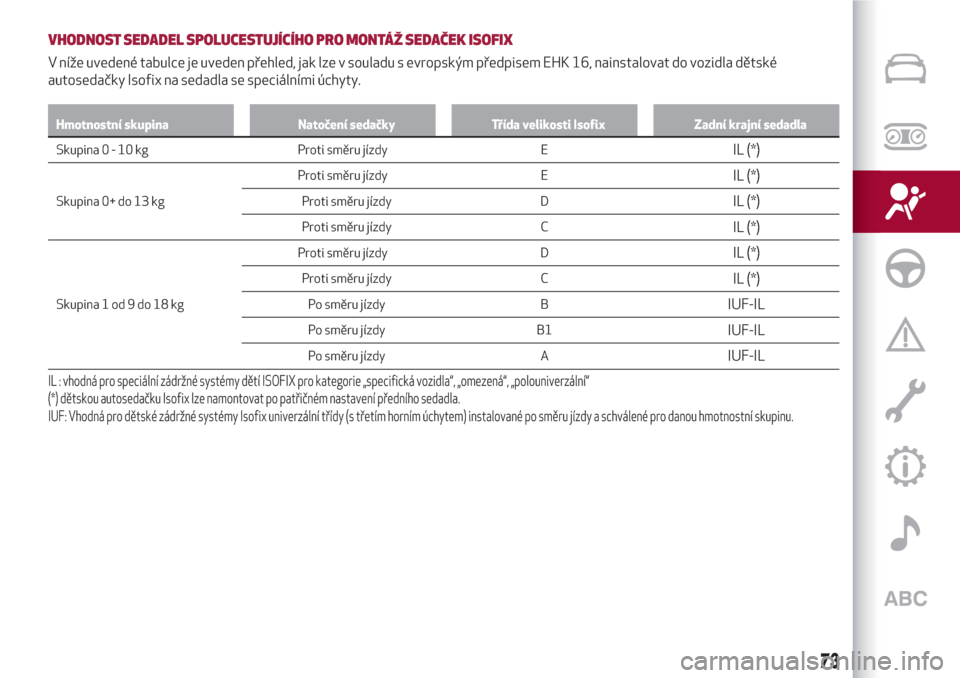

VHODNOST SEDADEL SPOLUCESTUJÍCÍHO PRO MONTÁŽ SEDAČEK ISOFIX
V níže uvedené tabulce je uveden přehled, jak lze v souladu s evropským předpisem EHK 16, nainstalovat do vozidla dětské
autosedačky Isofix na sedadla se speciálními úchyty.
Hmotnostní skupina Natočení sedačky Třída velikosti Isofix Zadní krajní sedadla
Skupina0-1
0 kg Proti směru jízdy EIL (*)
Skupina 0+ do 13 kgProti směru jízdy E
IL (*)
Proti směru jízdy DIL (*)
Proti směru jízdy CIL (*)
Skupina 1 od 9 do 18 kgProti směru jízdy D
IL (*)
Proti směru jízdy CIL (*)
Po směru jízdy BIUF-IL
Po směru jízdy B1IUF-IL
Po směru jízdy AIUF-IL
IL : vhodná pro speciální zádržné systémy dětí ISOFIX pro kategorie „specifická vozidla“, „omezená“, „polouniverzální“
(*) dětskou autosedačku Isofix lze namontovat po patřičném nastavení předního sedadla.
IUF: Vhodná pro dětské zádržné systémy Isofix univerzální třídy (s třetím horním úchytem) instalované po směru jízdy a schválené pro danou hmotnostní skupinu.
73

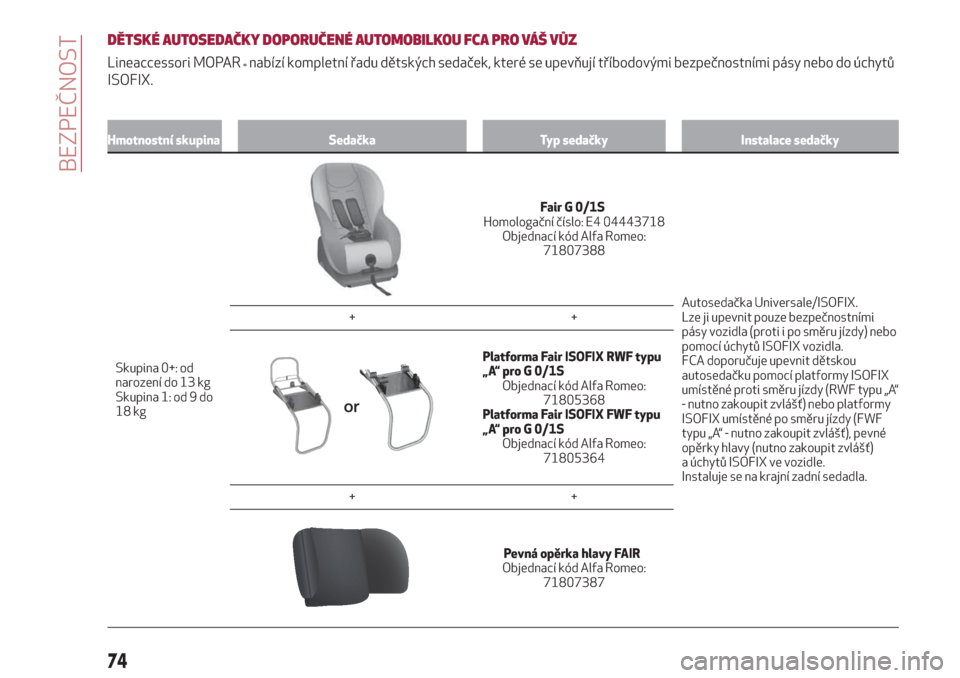

DĚTSKÉ AUTOSEDAČKY DOPORUČENÉ AUTOMOBILKOU FCA PRO VÁŠ VŮZ
Lineaccessori MOPAR®nabízí kompletní řadu dětských sedaček, které se upevňují tříbodovými bezpečnostními pásy nebo do úchytů
ISOFIX.
Hmotnostní skupina Sedačka Typ sedačky Instalace sedačky
Skupina 0+: od
narození do 13 kg
Skupina 1: od 9 do
18 kg
Fair G 0/1S
Homologační číslo: E4 04443718
Objednací kód Alfa Romeo:
71807388
Autosedačka Universale/ISOFIX.
Lze ji upevnit pouze bezpečnostními
pásy vozidla (proti i po směru jízdy) nebo
pomocí úchytů ISOFIX vozidla.
FCA doporučuje upevnit dětskou
autosedačku pomocí platformy ISOFIX
umístěné proti směru jízdy (RWF typu „A“
- nutno zakoupit zvlášť) nebo platformy
ISOFIX umístěné po směru jízdy (FWF
typu „A“ - nutno zakoupit zvlášť), pevné
opěrky hlavy (nutno zakoupit zvlášť)
a úchytů ISOFIX ve vozidle.
Instaluje se na krajní zadní sedadla. ++
Platforma Fair ISOFIX RWF typu
„A“ pro G 0/1S
Objednací kód Alfa Romeo:
71805368
Platforma Fair ISOFIX FWF typu
„A“ pro G 0/1S
Objednací kód Alfa Romeo:
71805364
++
Pevná opěrka hlavy FAIR
Objednací kód Alfa Romeo:
71807387
74
BEZPEČNOST

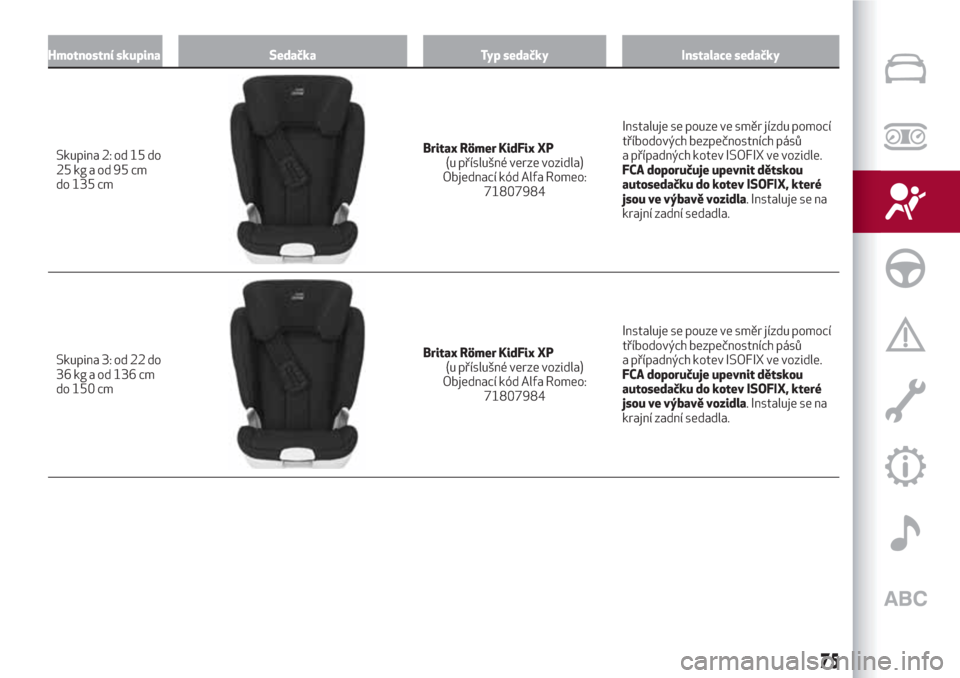

Hmotnostní skupina Sedačka Typ sedačky Instalace sedačky
Skupina 2: od 15 do
25kgaod95cm
do 135 cmBritax Römer KidFix XP
(u příslušné verze vozidla)
Objednací kód Alfa Romeo:
71807984Instaluje se pouze ve směr jízdu pomocí
tříbodových bezpečnostních pásů
a případných kotev ISOFIX ve vozidle.
FCA doporučuje upevnit dětskou
autosedačku do kotev ISOFIX, které
jsou ve výbavě vozidla. Instaluje se na
krajní zadní sedadla.
Skupina 3: od 22 do
36 kg a od 136 cm
do 150 cm
Britax Römer KidFix XP
(u příslušné verze vozidla)
Objednací kód Alfa Romeo:
71807984Instaluje se pouze ve směr jízdu pomocí
tříbodových bezpečnostních pásů
a případných kotev ISOFIX ve vozidle.
FCA doporučuje upevnit dětskou
autosedačku do kotev ISOFIX, které
jsou ve výbavě vozidla. Instaluje se na
krajní zadní sedadla.
75

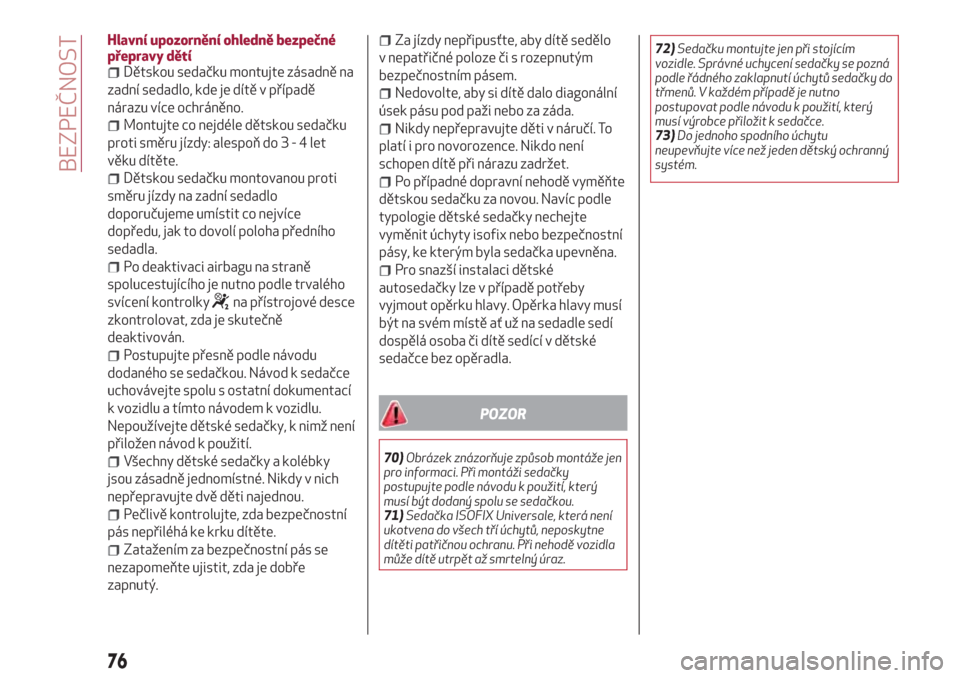

Hlavní upozornění ohledně bezpečné
přepravy dětí
Dětskou sedačku montujte zásadně na
zadní sedadlo, kde je dítě v případě
nárazu více ochráněno.
Montujte co nejdéle dětskou sedačku
proti směru jízdy: alespoň do3-4let
věku dítěte.
Dětskou sedačku montovanou proti
směru jízdy na zadní sedadlo
doporučujeme umístit co nejvíce
dopředu, jak to dovolí poloha předního
sedadla.
Po deaktivaci airbagu na straně
spolucestujícího je nutno podle trvalého
svícení kontrolky
na přístrojové desce
zkontrolovat, zda je skutečně
deaktivován.
Postupujte přesně podle návodu
dodaného se sedačkou. Návod k sedačce
uchovávejte spolu s ostatní dokumentací
k vozidlu a tímto návodem k vozidlu.
Nepoužívejte dětské sedačky, k nimž není
přiložen návod k použití.
Všechny dětské sedačky a kolébky
jsou zásadně jednomístné. Nikdy v nich
nepřepravujte dvě děti najednou.
Pečlivě kontrolujte, zda bezpečnostní
pás nepřiléhá ke krku dítěte.
Zatažením za bezpečnostní pás se
nezapomeňte ujistit, zda je dobře
zapnutý.
Za jízdy nepřipusťte, aby dítě sedělo
v nepatřičné poloze či s rozepnutým
bezpečnostním pásem.
Nedovolte, aby si dítě dalo diagonální
úsek pásu pod paži nebo za záda.
Nikdy nepřepravujte děti v náručí. To
platí i pro novorozence. Nikdo není
schopen dítě při nárazu zadržet.
Po případné dopravní nehodě vyměňte
dětskou sedačku za novou. Navíc podle
typologie dětské sedačky nechejte
vyměnit úchyty isofix nebo bezpečnostní
pásy, ke kterým byla sedačka upevněna.
Pro snazší instalaci dětské
autosedačky lze v případě potřeby
vyjmout opěrku hlavy. Opěrka hlavy musí
být na svém místě ať už na sedadle sedí
dospělá osoba či dítě sedící v dětské
sedačce bez opěradla.
POZOR
70)Obrázek znázorňuje způsob montáže jen
pro informaci. Při montáži sedačky
postupujte podle návodu k použití, který
musí být dodaný spolu se sedačkou.
71)Sedačka ISOFIX Universale, která není
ukotvena do všech tří úchytů, neposkytne
dítěti patřičnou ochranu. Při nehodě vozidla
může dítě utrpět až smrtelný úraz.72)Sedačku montujte jen při stojícím
vozidle. Správné uchycení sedačky se pozná
podle řádného zaklapnutí úchytů sedačky do
třmenů. V každém případě je nutno
postupovat podle návodu k použití, který
musí výrobce přiložit k sedačce.
73)Do jednoho spodního úchytu
neupevňujte více než jeden dětský ochranný
systém.
76

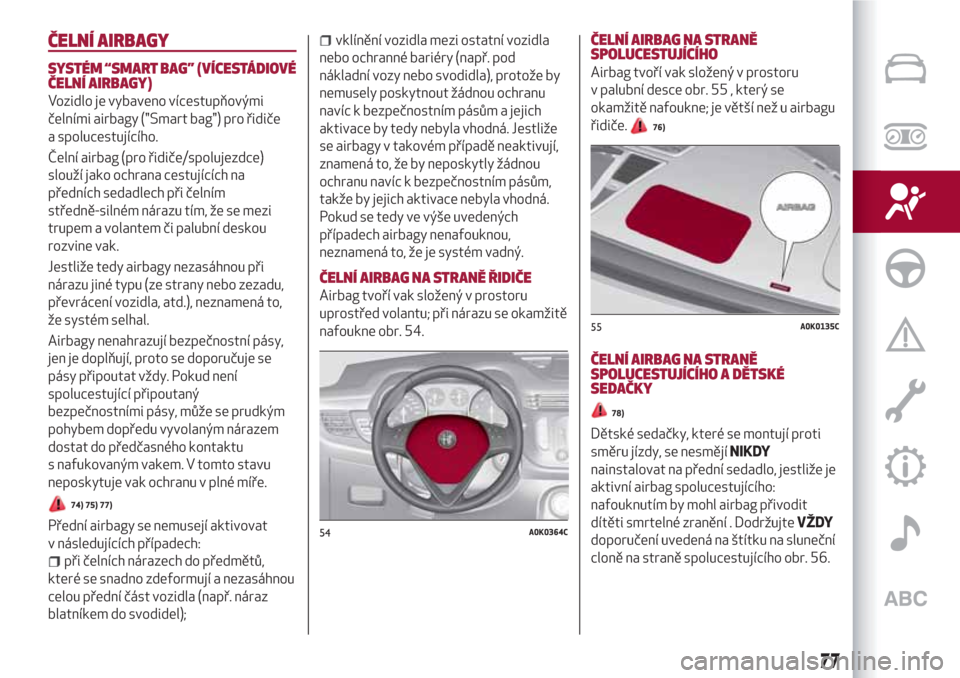

BEZPEČNOST

ČELNÍ AIRBAGY
SYSTÉM “SMART BAG” (VÍCESTÁDIOVÉ
ČELNÍ AIRBAGY)
Vozidlo je vybaveno vícestupňovými
čelními airbagy ("Smart bag") pro řidiče
a spolucestujícího.
Čelní airbag (pro řidiče/spolujezdce)
slouží jako ochrana cestujících na
předních sedadlech při čelním
středně-silném nárazu tím, že se mezi
trupem a volantem či palubní deskou
rozvine vak.
Jestliže tedy airbagy nezasáhnou při
nárazu jiné typu (ze strany nebo zezadu,
převrácení vozidla, atd.), neznamená to,
že systém selhal.
Airbagy nenahrazují bezpečnostní pásy,
jen je doplňují, proto se doporučuje se
pásy připoutat vždy. Pokud není
spolucestující připoutaný
bezpečnostními pásy, může se prudkým
pohybem dopředu vyvolaným nárazem
dostat do předčasného kontaktu
s nafukovaným vakem. V tomto stavu
neposkytuje vak ochranu v plné míře.
74) 75) 77)
Přední airbagy se nemusejí aktivovat
v následujících případech:
při čelních nárazech do předmětů,
které se snadno zdeformují a nezasáhnou
celou přední část vozidla (např. náraz
blatníkem do svodidel);
vklínění vozidla mezi ostatní vozidla
nebo ochranné bariéry (např. pod
nákladní vozy nebo svodidla), protože by
nemusely poskytnout žádnou ochranu
navíc k bezpečnostním pásům a jejich
aktivace by tedy nebyla vhodná. Jestliže
se airbagy v takovém případě neaktivují,
znamená to, že by neposkytly žádnou
ochranu navíc k bezpečnostním pásům,
takže by jejich aktivace nebyla vhodná.
Pokud se tedy ve výše uvedených
případech airbagy nenafouknou,
neznamená to, že je systém vadný.
ČELNÍ AIRBAG NA STRANĚ ŘIDIČE
Airbag tvoří vak složený v prostoru
uprostřed volantu; při nárazu se okamžitě
nafoukne obr. 54.
ČELNÍ AIRBAG NA STRANĚ
SPOLUCESTUJÍCÍHO
Airbag tvoří vak složený v prostoru
v palubní desce obr. 55 , který se
okamžitě nafoukne; je větší než u airbagu
řidiče.
76)
ČELNÍ AIRBAG NA STRANĚ
SPOLUCESTUJÍCÍHO A DĚTSKÉ
SEDAČKY
78)
Dětské sedačky, které se montují proti
směru jízdy, se nesmějíNIKDY
nainstalovat na přední sedadlo, jestliže je
aktivní airbag spolucestujícího:
nafouknutím by mohl airbag přivodit
dítěti smrtelné zranění . DodržujteVŽDY
doporučení uvedená na štítku na sluneční
cloně na straně spolucestujícího obr. 56.
54A0K0364C
55A0K0135C
77

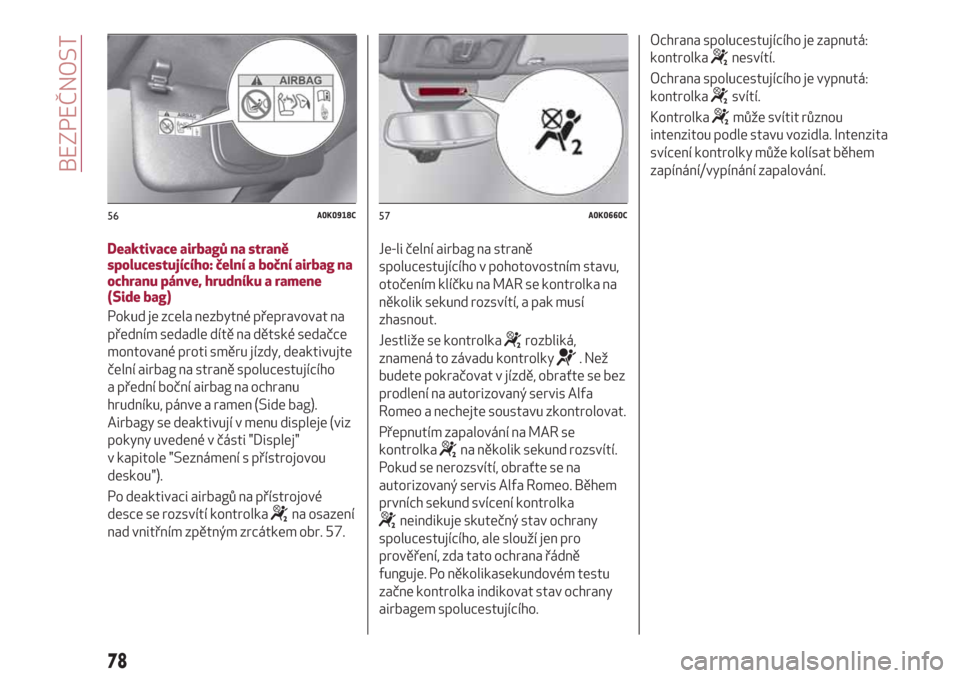

Deaktivace airbagů na straně
spolucestujícího: čelní a boční airbag na
ochranu pánve, hrudníku a ramene
(Side bag)
Pokud je zcela nezbytné přepravovat na
předním sedadle dítě na dětské sedačce
montované proti směru jízdy, deaktivujte
čelní airbag na straně spolucestujícího
a přední boční airbag na ochranu
hrudníku, pánve a ramen (Side bag).
Airbagy se deaktivují v menu displeje (viz
pokyny uvedené v části "Displej"
v kapitole "Seznámení s přístrojovou
deskou").
Po deaktivaci airbagů na přístrojové
desce se rozsvítí kontrolka
na osazení
nad vnitřním zpětným zrcátkem obr. 57.Je-li čelní airbag na straně
spolucestujícího v pohotovostním stavu,
otočením klíčku na MAR se kontrolka na
několik sekund rozsvítí, a pak musí
zhasnout.
Jestliže se kontrolka
rozbliká,
znamená to závadu kontrolky
. Než
budete pokračovat v jízdě, obraťte se bez
prodlení na autorizovaný servis Alfa
Romeo a nechejte soustavu zkontrolovat.
Přepnutím zapalování na MAR se
kontrolka
na několik sekund rozsvítí.
Pokud se nerozsvítí, obraťte se na
autorizovaný servis Alfa Romeo. Během
prvních sekund svícení kontrolka
neindikuje skutečný stav ochrany
spolucestujícího, ale slouží jen pro
prověření, zda tato ochrana řádně
funguje. Po několikasekundovém testu
začne kontrolka indikovat stav ochrany
airbagem spolucestujícího.Ochrana spolucestujícího je zapnutá:
kontrolka
nesvítí.
Ochrana spolucestujícího je vypnutá:
kontrolka
svítí.
Kontrolka
může svítit různou
intenzitou podle stavu vozidla. Intenzita
svícení kontrolky může kolísat během
zapínání/vypínání zapalování.
56A0K0918C57A0K0660C
78
BEZPEČNOST
