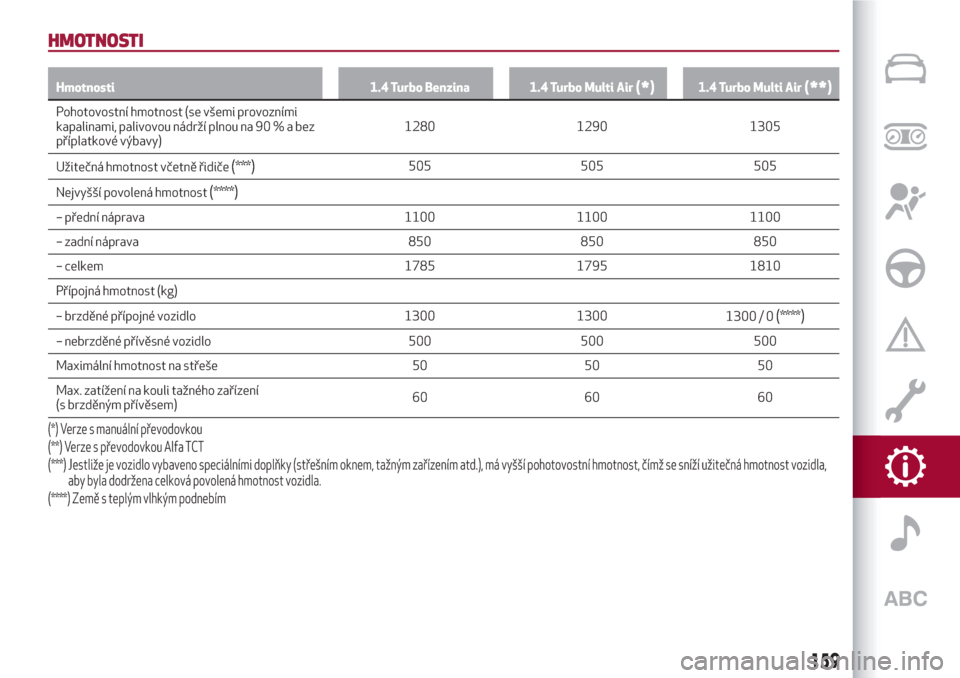

HMOTNOSTI
Hmotnosti 1.4 Turbo Benzina 1.4 Turbo Multi Air(*)1.4 Turbo Multi Air(**)
Pohotovostní hmotnost (se všemi provozními
kapalinami, palivovou nádrží plnou na 90%abez
příplatkové výbavy)1280 1290 1305
Užitečná hmotnost včetně řidiče
(***)505 505 505
Nejvyšší povolená hmotnost
(****)
– přední náprava 1100 1100 1100
– zadní náprava 850 850 850
– celkem 1785 1795 1810
Přípojná hmotnost (kg)
– brzděné přípojné vozidlo 1300 1300
1300 / 0
(****)
– nebrzděné přívěsné vozidlo 500 500 500
Maximální hmotnost na střeše 50 50 50
Max. zatížení na kouli tažného zařízení
(s brzděným přívěsem)60 60 60
(*) Verze s manuální převodovkou
(**) Verze s převodovkou Alfa TCT
(***) Jestliže je vozidlo vybaveno speciálními doplňky (střešním oknem, tažným zařízením atd.), má vyšší pohotovostní hmotnost, čímž se sníží užitečná hmotnost vozidla,
aby byla dodržena celková povolená hmotnost vozidla.
(****) Země s teplým vlhkým podnebím
159

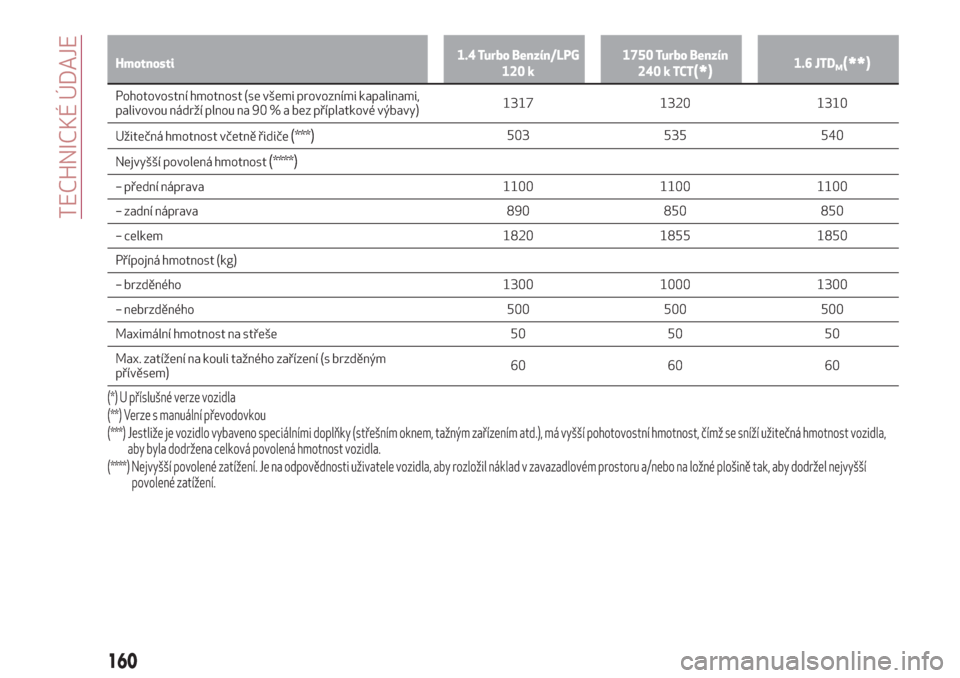

Hmotnosti1.4 Turbo Benzín/LPG
120 k1750 Turbo Benzín
240 k TCT(*)1.6 JTDM(**)
Pohotovostní hmotnost (se všemi provozními kapalinami,
palivovou nádrží plnou na 90 % a bez příplatkové výbavy)1317 1320 1310
Užitečná hmotnost včetně řidiče
(***)503 535 540
Nejvyšší povolená hmotnost
(****)
– přední náprava 1100 1100 1100
– zadní náprava 890 850 850
– celkem 1820 1855 1850
Přípojná hmotnost (kg)
– brzděného 1300 1000 1300
– nebrzděného 500 500 500
Maximální hmotnost na střeše 50 50 50
Max. zatížení na kouli tažného zařízení (s brzděným
přívěsem)60 60 60
(*) U příslušné verze vozidla
(**) Verze s manuální převodovkou
(***) Jestliže je vozidlo vybaveno speciálními doplňky (střešním oknem, tažným zařízením atd.), má vyšší pohotovostní hmotnost, čímž se sníží užitečná hmotnost vozidla,
aby byla dodržena celková povolená hmotnost vozidla.
(****) Nejvyšší povolené zatížení. Je na odpovědnosti uživatele vozidla, aby rozložil náklad v zavazadlovém prostoru a/nebo na ložné plošině tak, aby dodržel nejvyšší
povolené zatížení.
160
TECHNICKÉ ÚDAJE

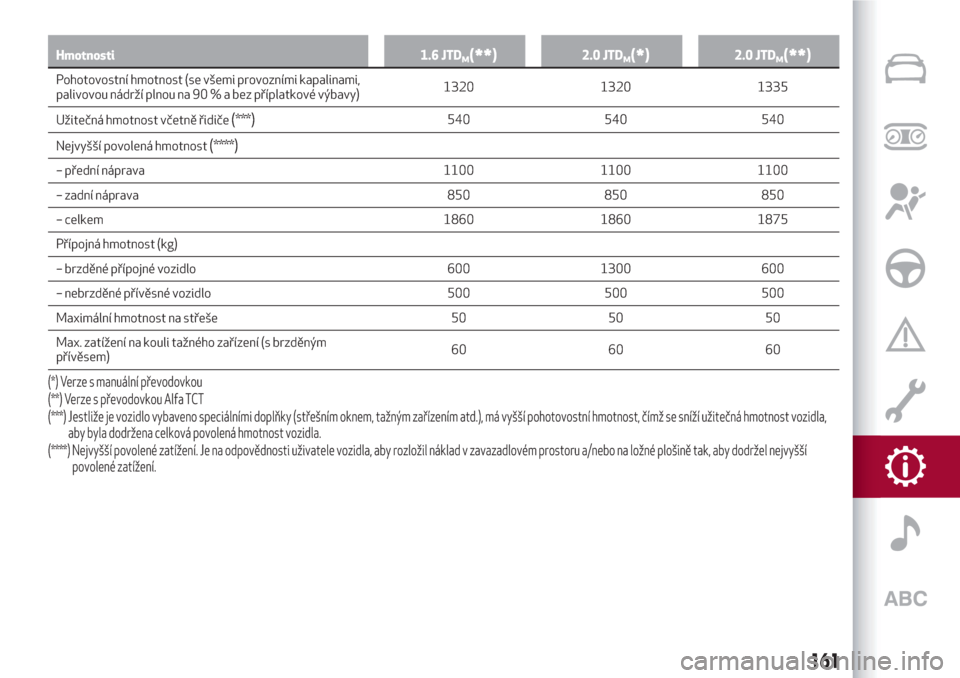

Hmotnosti 1.6 JTDM(**)2.0 JTDM(*)2.0 JTDM(**)
Pohotovostní hmotnost (se všemi provozními kapalinami,
palivovou nádrží plnou na 90 % a bez příplatkové výbavy)1320 1320 1335
Užitečná hmotnost včetně řidiče
(***)540 540 540
Nejvyšší povolená hmotnost
(****)
– přední náprava 1100 1100 1100
– zadní náprava 850 850 850
– celkem 1860 1860 1875
Přípojná hmotnost (kg)
– brzděné přípojné vozidlo 600 1300 600
– nebrzděné přívěsné vozidlo 500 500 500
Maximální hmotnost na střeše 50 50 50
Max. zatížení na kouli tažného zařízení (s brzděným
přívěsem)60 60 60
(**) Verze s převodovkou Alfa TCT (*) Verze s manuální převodovkou
(***) Jestliže je vozidlo vybaveno speciálními doplňky (střešním oknem, tažným zařízením atd.), má vyšší pohotovostní hmotnost, čímž se sníží užitečná hmotnost vozidla,
aby byla dodržena celková povolená hmotnost vozidla.
(****) Nejvyšší povolené zatížení. Je na odpovědnosti uživatele vozidla, aby rozložil náklad v zavazadlovém prostoru a/nebo na ložné plošině tak, aby dodržel nejvyšší
povolené zatížení.
161

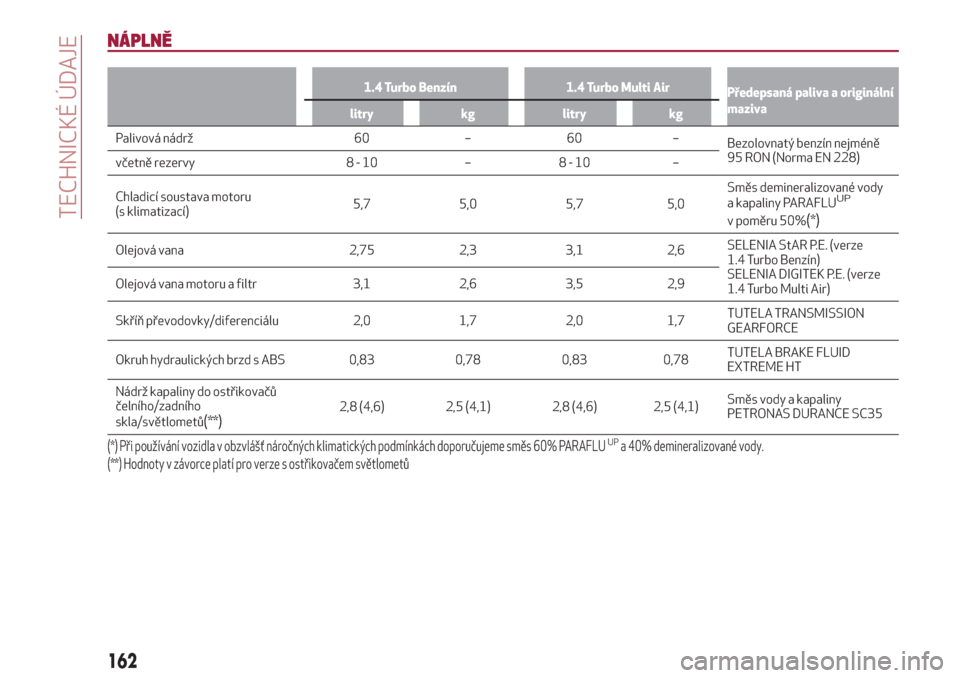

NÁPLNĚ
1.4 Turbo Benzín 1.4 Turbo Multi Air
Předepsaná paliva a originální
maziva
litry kg litry kg
Palivová nádrž 60 – 60 –
Bezolovnatýbenzín nejméně
95 RON (Norma EN 228)
včetně rezervy 8 - 10 – 8 - 10 –
Chladicí soustava motoru
(s klimatizací)5,7 5,0 5,7 5,0Směs demineralizované vody
a kapaliny PARAFLU
UP
v poměru 50%(*)
Olejová vana 2,75 2,3 3,1 2,6SELENIA StAR P.E. (verze
1.4 Turbo Benzín)
SELENIA DIGITEK P.E. (verze
1.4 Turbo Multi Air) Olejová vana motoru a filtr 3,1 2,6 3,5 2,9
Skříň převodovky/diferenciálu 2,0 1,7 2,0 1,7TUTELA TRANSMISSION
GEARFORCE
Okruh hydraulických brzd s ABS 0,83 0,78 0,83 0,78TUTELA BRAKE FLUID
EXTREME HT
Nádrž kapaliny do ostřikovačů
čelního/zadního
skla/světlometů
(**)2,8 (4,6) 2,5 (4,1) 2,8 (4,6) 2,5 (4,1)Směs vody a kapaliny
PETRONAS DURANCE SC35
(*) Při používání vozidla v obzvlášť náročných klimatických podmínkách doporučujeme směs 60% PARAFLUUPa 40% demineralizované vody.
(**) Hodnoty v závorce platí pro verze s ostřikovačem světlometů
162
TECHNICKÉ ÚDAJE

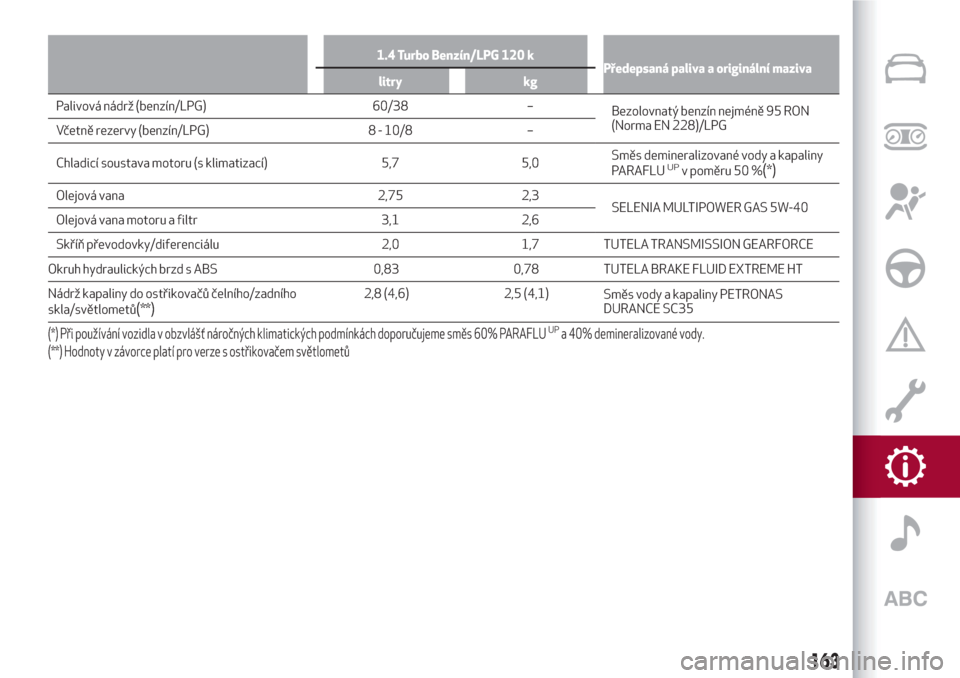

1.4 Turbo Benzín/LPG 120 k
Předepsaná paliva a originální maziva
litry kg
Palivová nádrž (benzín/LPG) 60/38 –
Bezolovnatýbenzín nejméně 95 RON
(Norma EN 228)/LPG
Včetně rezervy (benzín/LPG) 8 - 10/8 –
Chladicí soustava motoru (s klimatizací) 5,7 5,0Směs demineralizované vody a kapaliny
PARAFLU
UPv poměru 50 %(*)
Olejová vana 2,75 2,3
SELENIA MULTIPOWER GAS 5W-40
Olejová vana motoru a filtr 3,1 2,6
Skříň převodovky/diferenciálu 2,0 1,7 TUTELA TRANSMISSION GEARFORCE
Okruh hydraulických brzd s ABS 0,83 0,78 TUTELA BRAKE FLUID EXTREME HT
Nádrž kapaliny do ostřikovačů čelního/zadního
skla/světlometů
(**)2,8 (4,6) 2,5 (4,1)
Směs vody a kapaliny PETRONAS
DURANCE SC35
(*) Při používání vozidla v obzvlášť náročných klimatických podmínkách doporučujeme směs 60% PARAFLUUPa 40% demineralizované vody.
(**) Hodnoty v závorce platí pro verze s ostřikovačem světlometů
163

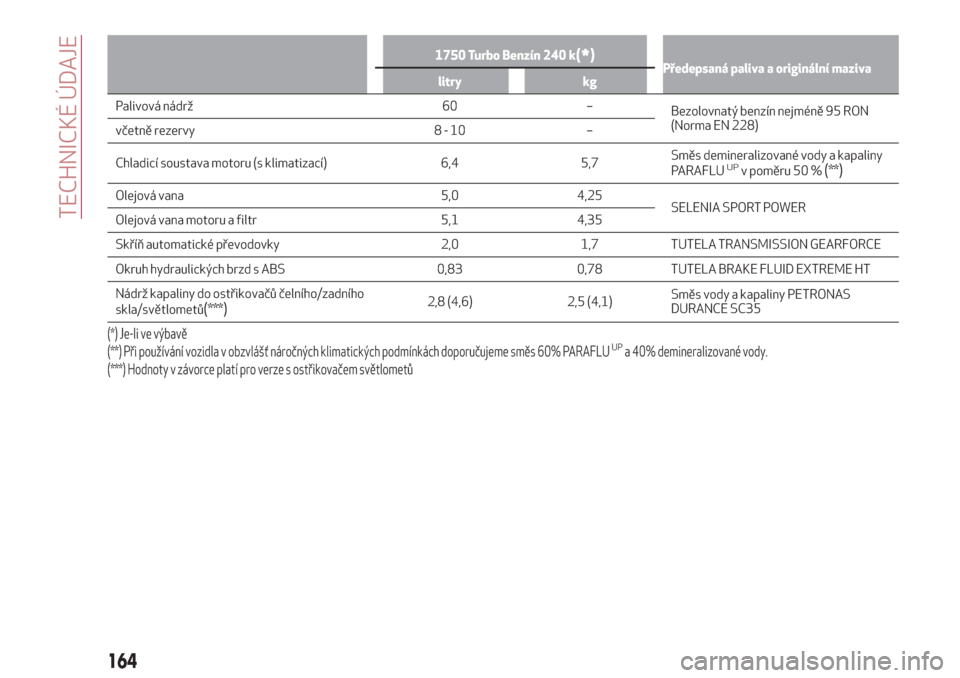

1750 Turbo Benzín 240 k(*)Předepsaná paliva a originální maziva
litry kg
Palivová nádrž 60 –
Bezolovnatýbenzín nejméně 95 RON
(Norma EN 228)
včetně rezervy 8 - 10 –
Chladicí soustava motoru (s klimatizací) 6,4 5,7Směs demineralizované vody a kapaliny
PARAFLU
UPv poměru 50 %(**)
Olejová vana 5,0 4,25
SELENIA SPORT POWER
Olejová vana motoru a filtr 5,1 4,35
Skříň automatické převodovky 2,0 1,7 TUTELA TRANSMISSION GEARFORCE
Okruh hydraulických brzd s ABS 0,83 0,78 TUTELA BRAKE FLUID EXTREME HT
Nádrž kapaliny do ostřikovačů čelního/zadního
skla/světlometů
(***)2,8 (4,6) 2,5 (4,1)Směs vody a kapaliny PETRONAS
DURANCE SC35
(*) Je-li ve výbavě
(**) Při používání vozidla v obzvlášť náročných klimatických podmínkách doporučujeme směs 60% PARAFLUUPa 40% demineralizované vody.
(***) Hodnoty v závorce platí pro verze s ostřikovačem světlometů
164
TECHNICKÉ ÚDAJE

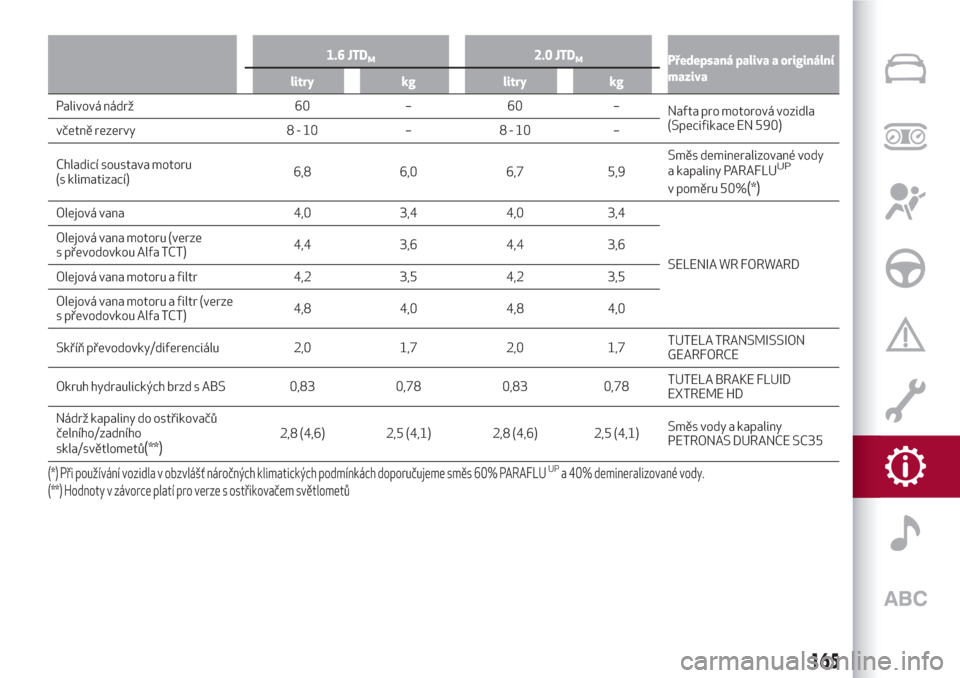

1.6 JTDM2.0 JTDMPředepsaná paliva a originální
maziva
litry kg litry kg
Palivová nádrž 60 – 60 –
Nafta pro motorová vozidla
(Specifikace EN 590)
včetně rezervy 8 - 10 – 8 - 10 –
Chladicí soustava motoru
(s klimatizací)6,8 6,0 6,7 5,9Směs demineralizované vody
a kapaliny PARAFLU
UP
v poměru 50%(*)
Olejová vana 4,0 3,4 4,0 3,4
SELENIA WR FORWARD Olejová vana motoru (verze
s převodovkou Alfa TCT)4,4 3,6 4,4 3,6
Olejová vana motoru a filtr 4,2 3,5 4,2 3,5
Olejová vana motoru a filtr (verze
s převodovkou Alfa TCT)4,8 4,0 4,8 4,0
Skříň převodovky/diferenciálu 2,0 1,7 2,0 1,7TUTELA TRANSMISSION
GEARFORCE
Okruh hydraulických brzd s ABS 0,83 0,78 0,83 0,78TUTELA BRAKE FLUID
EXTREME HD
Nádrž kapaliny do ostřikovačů
čelního/zadního
skla/světlometů
(**)2,8 (4,6) 2,5 (4,1) 2,8 (4,6) 2,5 (4,1)Směs vody a kapaliny
PETRONAS DURANCE SC35
(*) Při používání vozidla v obzvlášť náročných klimatických podmínkách doporučujeme směs 60% PARAFLUUPa 40% demineralizované vody.
(**) Hodnoty v závorce platí pro verze s ostřikovačem světlometů
165

KAPALINY A MAZIVA
Vozidlo je naplněno motorovým olejem, pečlivě vyvinutým a odzkoušeným speciálně pro splnění požadavků stanoveným Plánem
údržby. Trvalým používáním přepsaných maziv jsou zaručeny charakteristiky spotřeby paliva a emise. Kvalita maziva je určující pro
fungování a životnost motoru.
CHARAKTERISTIKY PRODUKTŮ
51)
Použití Charakteristiky SpecifikaceOriginální kapaliny
a mazivaInterval výměny
Mazivo pro zážehové
motory
(verze 1.4 Turbo
benzín)SAE 5W-40 ACEA C3 / API
SN9.55535-S2SELENIA StAR P.E.
Contractual Technical
Reference N° F603.D08V souladu s plánem údržby
Mazivo pro zážehové
motory (verze 1.4 Turbo
Multi Air)SAE 0W30 ACEA C2 / API
SN9.55535–GS1 nebo
MS.90048SELENIA DIGITEK P.E.
Contractual Technical
Reference N° F020.B12V souladu s plánem údržby
Mazivo pro benzínové
motory (jen verze
1750 Turbo Benzín)SAE 5W-40 ACEA C3 9.55535-GH2SELENIA SPORT POWER
Contractual Technical
Reference N° F052.H12V souladu s plánem údržby
Mazivo pro dieselové
motorySAE 0W-30 ACEA C2 / API
SNFIAT 9.55535-DS1 nebo
MS.90047SELENIA WR FORWARD
Contractual Technical
Reference N°F842.F13V souladu s plánem údržby
Maziva pro motory na
benzín/LPGSAE 5W-40 ACEA C3. FIAT 9.55535-T2.SELENIA MULTIPOWER
GAS 5W-40
Contractual Technical
Reference N° F922.E09V souladu s plánem údržby
Pokud nejsou dostupná maziva odpovídající dané specifikaci, pro doplnění použijte produkty s uvedenými charakteristikami, ale
v takovém případě nejsou zaručeny optimální výkony motoru.
166
TECHNICKÉ ÚDAJE

Použití Vlastnosti SpecifikaceOriginální kapaliny
a mazivaAplikace
Maziva a vazelíny pro
přenos pohybuSyntetické mazivo stupeň
SAE 75W.9.55550-MZ6 nebo
MS.90030–M1TUTELA TRANSMISSION
GEARFORCE
Contractual Technical
Reference N° F002.F10Mechanické převodovky
a diferenciály
Vazelína na bázi sulfidu
molybdeničitého pro
vysoké provozní teploty.
Konzistence NL.G.I. 1-2FIAT 9.55580 – GRASS IITUTELA ALL STAR
Contractual Technical
Reference č. F702.G07Stejnoběžné klouby na
straně kola
Speciální mazivo pro
stejnoběžné klouby
s nízkým součinitelem
tření. Konzistence NL.G.I.
0-1FIAT 9.55580 – GRASS IITUTELA STAR 700
Contractual Technical
Reference č. F701.C07Stejnoběžné klouby na
straně diferenciálu
Mazivo do
elektrohydraulického
akčního členu (verze
s převodovkou Alfa TCT)Plně syntetický olej se
speciálními přísadami9.55550-SA1 nebo
MS.90030-H1TUTELA CS SPEED
Contractual Technical
Reference N° F005.F98Mazivo pro
elektrohydraulický akční
člen
Brzdová kapalina DOT 4 9.55597TUTELA BRAKE FLUID
EXTREME HT
Contractual Technical
Reference N° F001.N15Hydraulické brzdy
a hydraulická ovládání
spojky
Nemrznoucí směr do
chladičeNemrznoucí směs červené
barvy na bázi inhibovaného
etylenglykolu s organickým
složením. Podle specifikací
CUNA NC 956-16, ATM D
3306.9.55523 nebo MS.90032PARAFLU
UP(*)
Contractual Technical
Reference č. F101.M01Procentuální koncentrace
pro použití: 50 %
demineralizovaná vody
a50%PARAFLUUP(**)
(*)UPOZORNĚNÍ Nemíchat s jinými kapalinami, které mají jiné charakteristiky než ty, co jsou uvedeny výše.
(**)Při používání vozidla v obzvlášť náročných klimatických podmínkách doporučujeme směs 60%PARAFLUUPa 40% demineralizované vody.
167

Použití Vlastnosti SpecifikaceOriginální kapaliny
a mazivaAplikace
Přísada do naftyPřísada proti zamrznutí do
motorové nafty
s ochranným účinkem pro
dieselové motory.PETRONAS DURANCE
DIESEL ART
Contractual Technical
Reference č. F601.L06Smíchat s naftou
(25 cm3 na 10 litrů)
Kapalina do ostřikovačů
čelního/zadního
okna/světlometůSměs alkoholů, vody
a smáčedel CUNA NC
956-119.55522 nebo MS.90043PETRONAS DURANCE SC
35
Contractual Technical
Reference N° F001.D16Používat neředěný či
zředěný do ostřikovačů
UPOZORNĚNÍ
51)Použitím produktů s jinými, než výše uvedenými charakteristikami by mohly na motoru vzniknout škody nekryté zárukou.
