Alfa Romeo GT 2010 Manual de Empleo y Cuidado (in Spanish)

QUÉ HACER SI
199

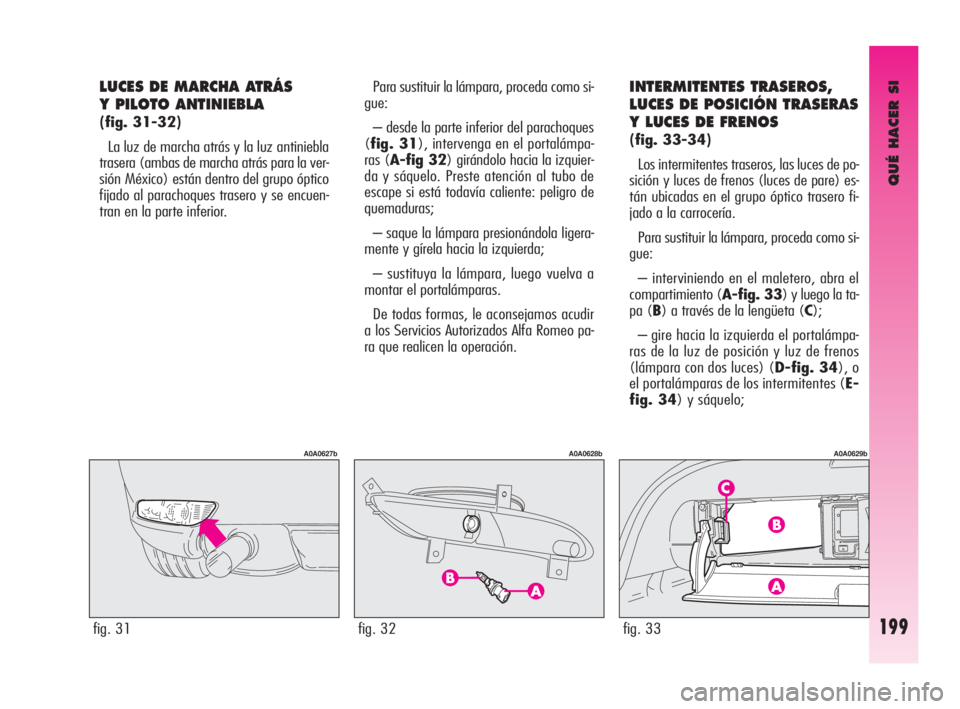

LUCES DE MARCHA ATRÁS
Y PILOTO ANTINIEBLA
(fig. 31-32)
La luz de marcha atrás y la luz antiniebla
trasera (ambas de marcha atrás para la ver-
sión México) están dentro del grupo óptico
fijado al parachoques trasero y se encuen-
tran en la parte inferior.
fig. 31
A0A0627b
fig. 33
A0A0629b
Para sustituir la lámpara, proceda como si-
gue:
– desde la parte inferior del parachoques
(fig. 31), intervenga en el portalámpa-
ras (A-fig 32) girándolo hacia la izquier-
da y sáquelo. Preste atención al tubo de
escape si está todavía caliente: peligro de
quemaduras;
– saque la lámpara presionándola ligera-
mente y gírela hacia la izquierda;
– sustituya la lámpara, luego vuelva a
montar el portalámparas.
De todas formas, le aconsejamos acudir
a los Servicios Autorizados Alfa Romeo pa-
ra que realicen la operación. INTERMITENTES TRASEROS,
LUCES DE POSICIÓN TRASERAS
Y LUCES DE FRENOS
(fig. 33-34)
Los intermitentes traseros, las luces de po-
sición y luces de frenos (luces de pare) es-
tán ubicadas en el grupo óptico trasero fi-
jado a la carrocería.
Para sustituir la lámpara, proceda como si-
gue:
– interviniendo en el maletero, abra el
compartimiento (A-fig. 33) y luego la ta-
pa (B) a través de la lengüeta (C);
– gire hacia la izquierda el portalámpa-
ras de la luz de posición y luz de frenos
(lámpara con dos luces) (D-fig. 34), o
el portalámparas de los intermitentes (E-
fig. 34) y sáquelo;
fig. 32
A0A0628b
179-215 Alfa GT Q2 SPA 7-07-2008 14:16 Pagina 199

QUÉ HACER SI
200

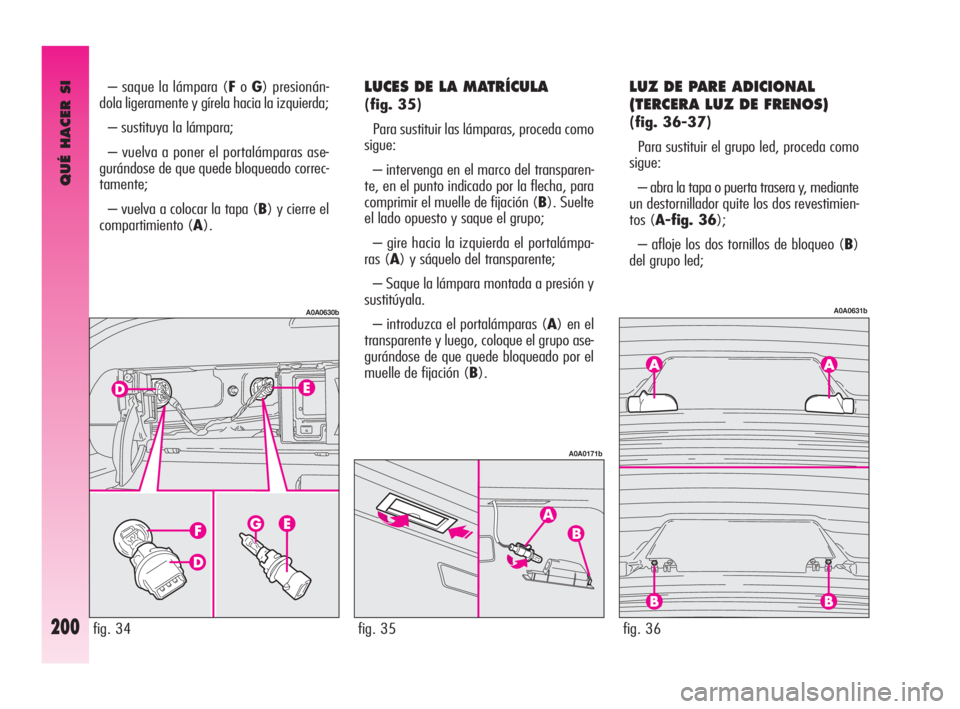

LUCES DE LA MATRÍCULA
(fig. 35)
Para sustituir las lámparas, proceda como
sigue:
– intervenga en el marco del transparen-
te, en el punto indicado por la flecha, para
comprimir el muelle de fijación (B). Suelte
el lado opuesto y saque el grupo;
– gire hacia la izquierda el portalámpa-
ras (A) y sáquelo del transparente;
– Saque la lámpara montada a presión y
sustitúyala.
– introduzca el portalámparas (A) en el
transparente y luego, coloque el grupo ase-
gurándose de que quede bloqueado por el
muelle de fijación (B).
LUZ DE PARE ADICIONAL
(TERCERA LUZ DE FRENOS)
(fig. 36-37)
Para sustituir el grupo led, proceda como
sigue:
– abra la tapa o puerta trasera y, mediante
un destornillador quite los dos revestimien-
tos (A-fig. 36);
– afloje los dos tornillos de bloqueo (B)
del grupo led;
fig. 35
A0A0171b
fig. 36
A0A0631b
A0A0630b
– saque la lámpara (FoG) presionán-
dola ligeramente y gírela hacia la izquierda;
– sustituya la lámpara;
– vuelva a poner el portalámparas ase-
gurándose de que quede bloqueado correc-
tamente;
– vuelva a colocar la tapa (B) y cierre el
compartimiento (A).
fig. 34
179-215 Alfa GT Q2 SPA 7-07-2008 14:16 Pagina 200

QUÉ HACER SI
201

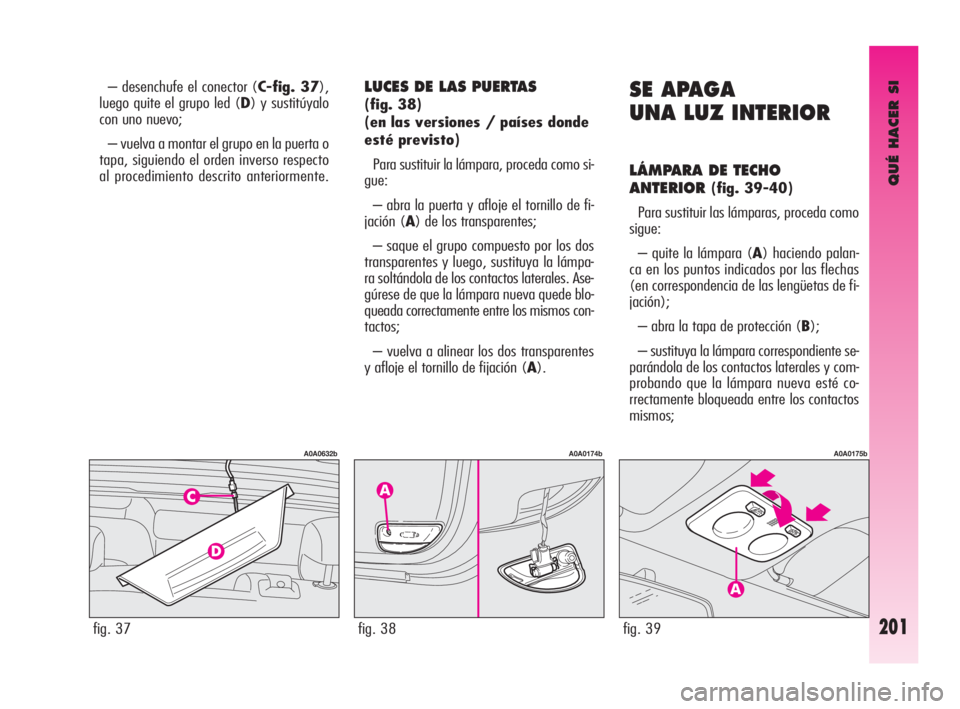

– desenchufe el conector (C-fig. 37),
luego quite el grupo led (D) y sustitúyalo
con uno nuevo;
– vuelva a montar el grupo en la puerta o
tapa, siguiendo el orden inverso respecto
al procedimiento descrito anteriormente.
fig. 37
A0A0632b
fig. 39
A0A0175b
LUCES DE LAS PUERTAS
(fig. 38)
(en las versiones / países donde
esté previsto)
Para sustituir la lámpara, proceda como si-
gue:
– abra la puerta y afloje el tornillo de fi-
jación (A) de los transparentes;
– saque el grupo compuesto por los dos
transparentes y luego, sustituya la lámpa-
ra soltándola de los contactos laterales. Ase-
gúrese de que la lámpara nueva quede blo-
queada correctamente entre los mismos con-
tactos;
– vuelva a alinear los dos transparentes
y afloje el tornillo de fijación (A).SE APAGA
UNA LUZ INTERIOR
LÁMPARA DE TECHO
ANTERIOR
(fig. 39-40)
Para sustituir las lámparas, proceda como
sigue:
– quite la lámpara (A) haciendo palan-
ca en los puntos indicados por las flechas
(en correspondencia de las lengüetas de fi-
jación);
– abra la tapa de protección (B);
– sustituya la lámpara correspondiente se-
parándola de los contactos laterales y com-
probando que la lámpara nueva esté co-
rrectamente bloqueada entre los contactos
mismos;
fig. 38
A0A0174b
179-215 Alfa GT Q2 SPA 7-07-2008 14:16 Pagina 201

QUÉ HACER SI
202

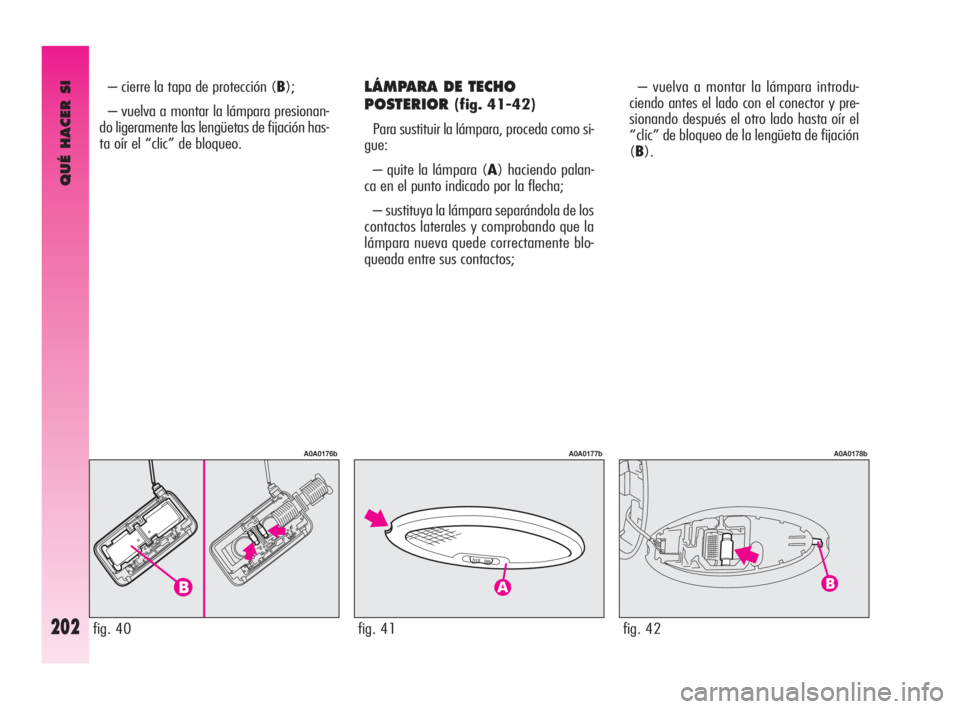

LÁMPARA DE TECHO
POSTERIOR
(fig. 41-42)
Para sustituir la lámpara, proceda como si-
gue:
– quite la lámpara (A) haciendo palan-
ca en el punto indicado por la flecha;
– sustituya la lámpara separándola de los
contactos laterales y comprobando que la
lámpara nueva quede correctamente blo-
queada entre sus contactos; – vuelva a montar la lámpara introdu-
ciendo antes el lado con el conector y pre-
sionando después el otro lado hasta oír el
“clic” de bloqueo de la lengüeta de fijación
(B).
fig. 41
A0A0177b
fig. 42
A0A0178b
– cierre la tapa de protección (B);
– vuelva a montar la lámpara presionan-
do ligeramente las lengüetas de fijación has-
ta oír el “clic” de bloqueo.
fig. 40
A0A0176b
179-215 Alfa GT Q2 SPA 7-07-2008 14:16 Pagina 202

QUÉ HACER SI
203

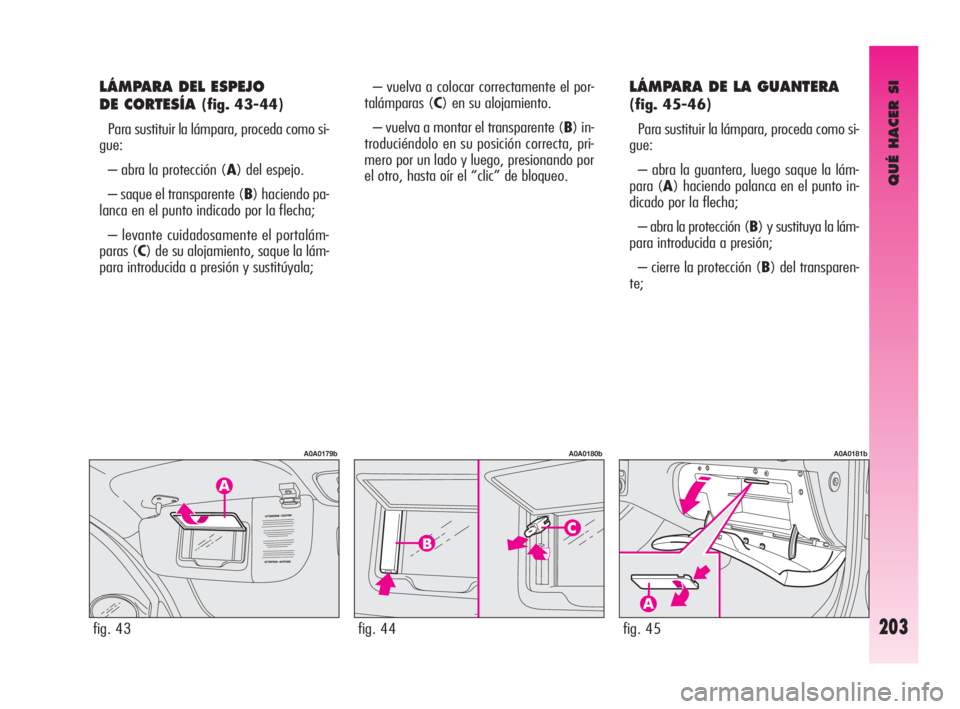

LÁMPARA DEL ESPEJO
DE CORTESÍA
(fig. 43-44)
Para sustituir la lámpara, proceda como si-
gue:
– abra la protección (A) del espejo.
– saque el transparente (B) haciendo pa-
lanca en el punto indicado por la flecha;
– levante cuidadosamente el portalám-
paras (C) de su alojamiento, saque la lám-
para introducida a presión y sustitúyala; – vuelva a colocar correctamente el por-
talámparas (C) en su alojamiento.
– vuelva a montar el transparente (B) in-
troduciéndolo en su posición correcta, pri-
mero por un lado y luego, presionando por
el otro, hasta oír el “clic” de bloqueo.
fig. 43
A0A0179b
fig. 44
A0A0180b
LÁMPARA DE LA GUANTERA
(fig. 45-46)
Para sustituir la lámpara, proceda como si-
gue:
– abra la guantera, luego saque la lám-
para (A) haciendo palanca en el punto in-
dicado por la flecha;
– abra la protección (B) y sustituya la lám-
para introducida a presión;
– cierre la protección (B) del transparen-
te;
fig. 45
A0A0181b
179-215 Alfa GT Q2 SPA 7-07-2008 14:16 Pagina 203

QUÉ HACER SI
204

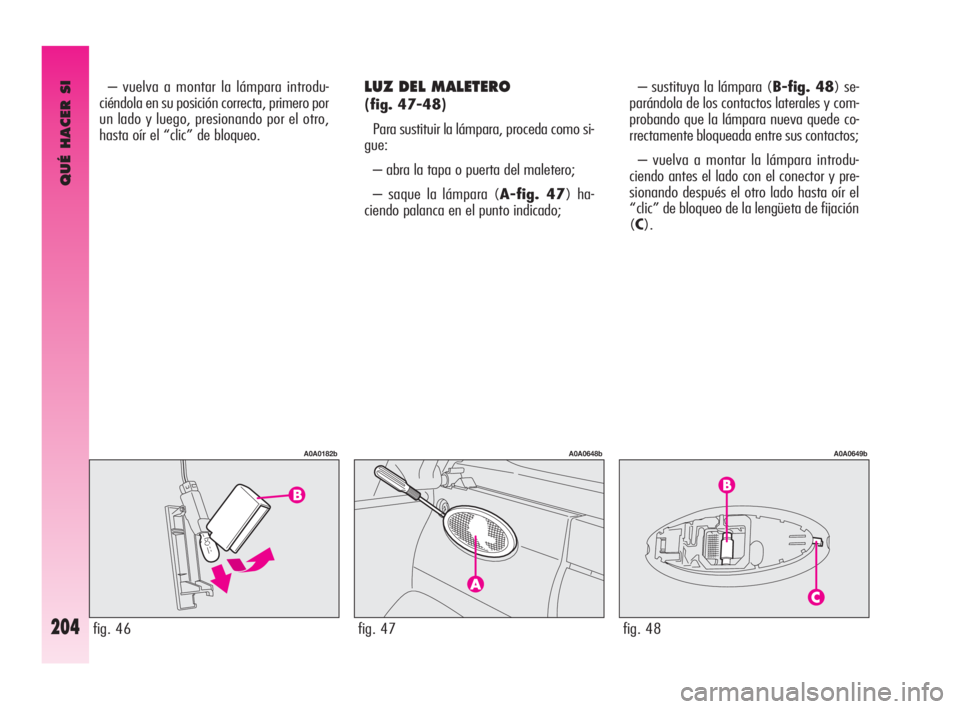

LUZ DEL MALETERO
(fig. 47-48)
Para sustituir la lámpara, proceda como si-
gue:
– abra la tapa o puerta del maletero;
– saque la lámpara (A-fig. 47) ha-
ciendo palanca en el punto indicado; – vuelva a montar la lámpara introdu-
ciéndola en su posición correcta, primero por
un lado y luego, presionando por el otro,
hasta oír el “clic” de bloqueo. – sustituya la lámpara (B-fig. 48) se-
parándola de los contactos laterales y com-
probando que la lámpara nueva quede co-
rrectamente bloqueada entre sus contactos;
– vuelva a montar la lámpara introdu-
ciendo antes el lado con el conector y pre-
sionando después el otro lado hasta oír el
“clic” de bloqueo de la lengüeta de fijación
(C).
fig. 46
A0A0182b
fig. 47
A0A0648b
fig. 48
A0A0649b
179-215 Alfa GT Q2 SPA 7-07-2008 14:16 Pagina 204

QUÉ HACER SI
205

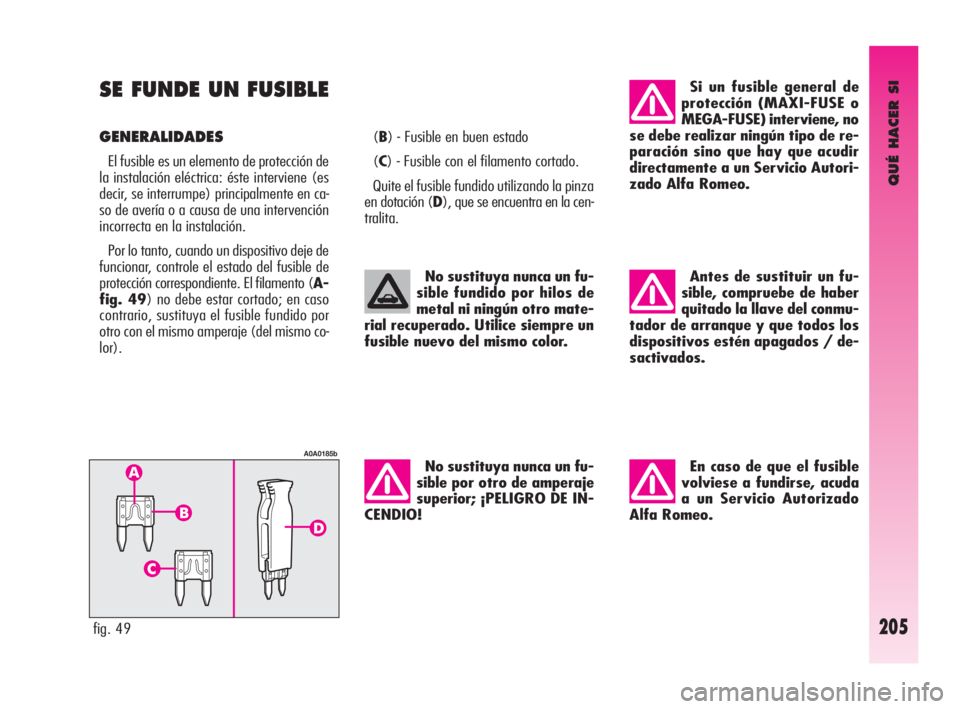

SE FUNDE UN FUSIBLE
GENERALIDADES
El fusible es un elemento de protección de
la instalación eléctrica: éste interviene (es
decir, se interrumpe) principalmente en ca-
so de avería o a causa de una intervención
incorrecta en la instalación.
Por lo tanto, cuando un dispositivo deje de
funcionar, controle el estado del fusible de
protección correspondiente. El filamento (A-
fig. 49) no debe estar cortado; en caso
contrario, sustituya el fusible fundido por
otro con el mismo amperaje (del mismo co-
lor).(B) - Fusible en buen estado
(C) - Fusible con el filamento cortado.
Quite el fusible fundido utilizando la pinza
en dotación (D), que se encuentra en la cen-
tralita.
fig. 49
A0A0185b
No sustituya nunca un fu-
sible fundido por hilos de
metal ni ningún otro mate-
rial recuperado. Utilice siempre un
fusible nuevo del mismo color.
No sustituya nunca un fu-
sible por otro de amperaje
superior; ¡PELIGRO DE IN-
CENDIO!
Si un fusible general de
protección (MAXI-FUSE o
MEGA-FUSE) interviene, no
se debe realizar ningún tipo de re-
paración sino que hay que acudir
directamente a un Servicio Autori-
zado Alfa Romeo.
Antes de sustituir un fu-
sible, compruebe de haber
quitado la llave del conmu-
tador de arranque y que todos los
dispositivos estén apagados / de-
sactivados.
En caso de que el fusible
volviese a fundirse, acuda
a un Servicio Autorizado
Alfa Romeo.
179-215 Alfa GT Q2 SPA 7-07-2008 14:16 Pagina 205

QUÉ HACER SI
206

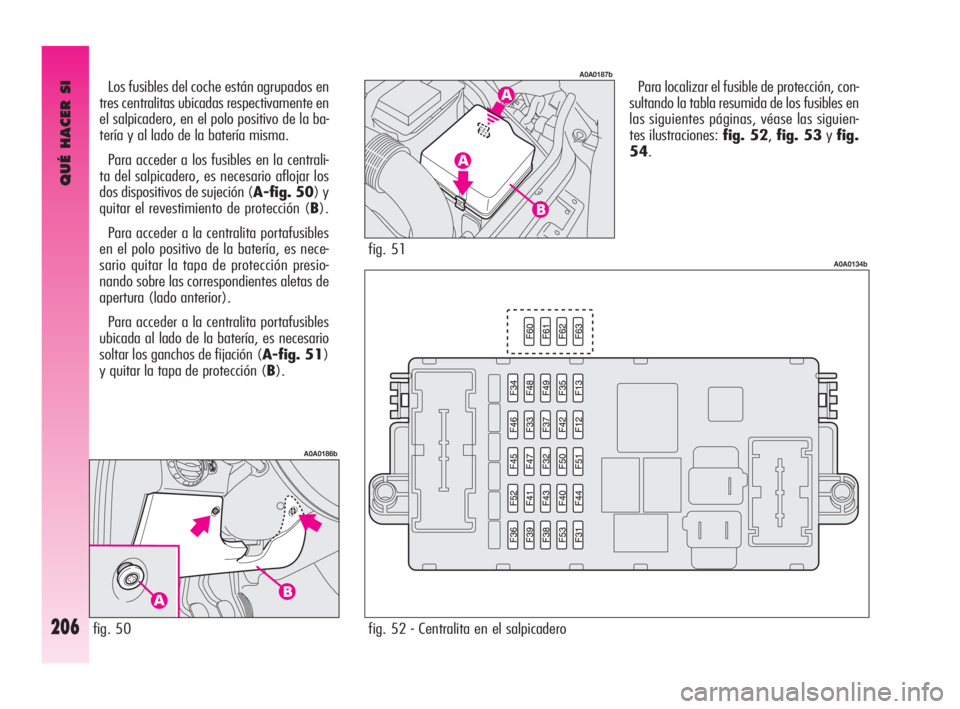

Para localizar el fusible de protección, con-
sultando la tabla resumida de los fusibles en
las siguientes páginas, véase las siguien-
tes ilustraciones: fig. 52,fig. 53yfig.
54. Los fusibles del coche están agrupados en
tres centralitas ubicadas respectivamente en
el salpicadero, en el polo positivo de la ba-
tería y al lado de la batería misma.
Para acceder a los fusibles en la centrali-
ta del salpicadero, es necesario aflojar los
dos dispositivos de sujeción (A-fig. 50) y
quitar el revestimiento de protección (B).
Para acceder a la centralita portafusibles
en el polo positivo de la batería, es nece-
sario quitar la tapa de protección presio-
nando sobre las correspondientes aletas de
apertura (lado anterior).
Para acceder a la centralita portafusibles
ubicada al lado de la batería, es necesario
soltar los ganchos de fijación (A-fig. 51)
y quitar la tapa de protección (B).
fig. 50
A0A0186b
fig. 51
A0A0187b
fig. 52 - Centralita en el salpicadero
A0A0134b
179-215 Alfa GT Q2 SPA 7-07-2008 14:16 Pagina 206

QUÉ HACER SI
207

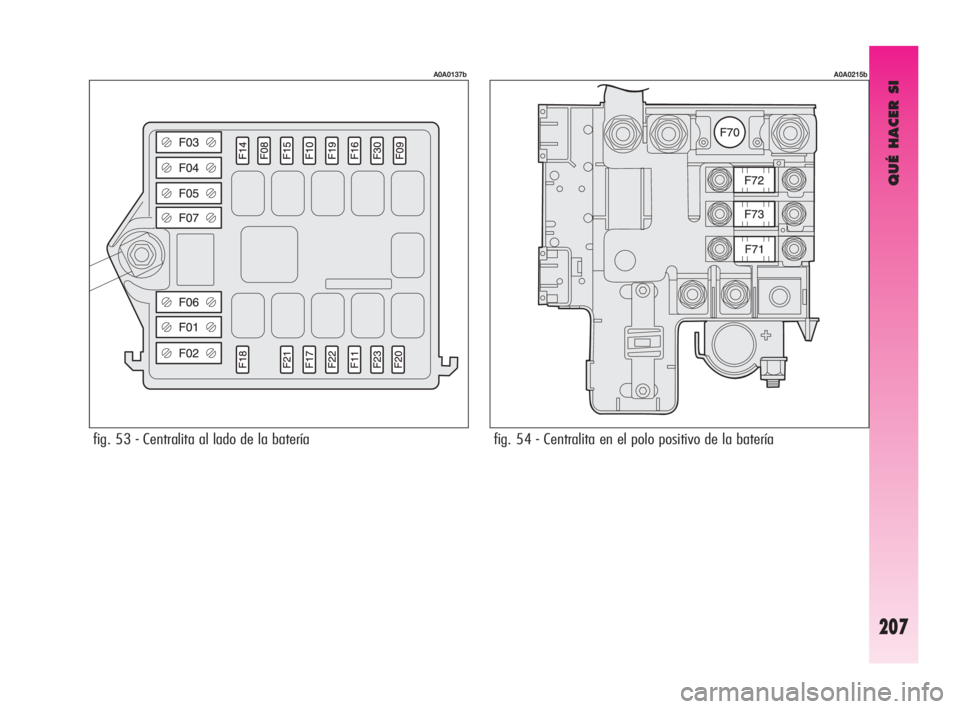

fig. 53 - Centralita al lado de la batería
A0A0137b
fig. 54 - Centralita en el polo positivo de la batería
A0A0215b
179-215 Alfa GT Q2 SPA 7-07-2008 14:16 Pagina 207

QUÉ HACER SI
208
30
30
10
7,5
15
7,5
7,5 F03 (MAXI-FUSE)
F73 (MAXI-FUSE)
F13
F31
F39
F19
F31
SERVICIOS FIGURA FUSIBLE AMPERAJE
Luces de emergencia
Luz de cruce derecha
Luz de cruce izquierda
Luz de carretera derecha
Luz de carretera izquierda
Faros antiniebla
Luces de freno (de pare)
Luz de marcha atrás
+30 Intermitentes 10
10
10
10
10
15
10
7,5
10 F53
F12
F13
F14
F15
F30
F37
F35
F53
LUCES FIGURA FUSIBLE AMPERAJE

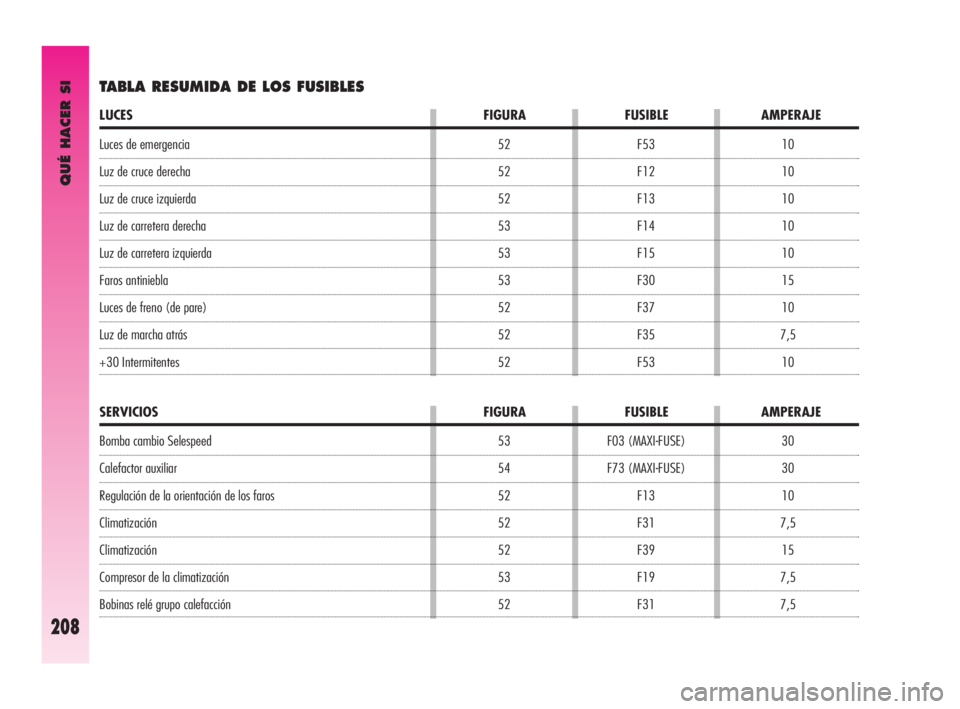

TABLA RESUMIDA DE LOS FUSIBLES
Bomba cambio Selespeed
Calefactor auxiliar
Regulación de la orientación de los faros
Climatización
Climatización
Compresor de la climatización
Bobinas relé grupo calefacción52
52
52
53
53
53
52
52
52
53
54
52
52
52
53
52
179-215 Alfa GT Q2 SPA 7-07-2008 14:16 Pagina 208
