Alfa Romeo MiTo 2008 Instructieboek (in Dutch)

180IN NOODGEVALLEN

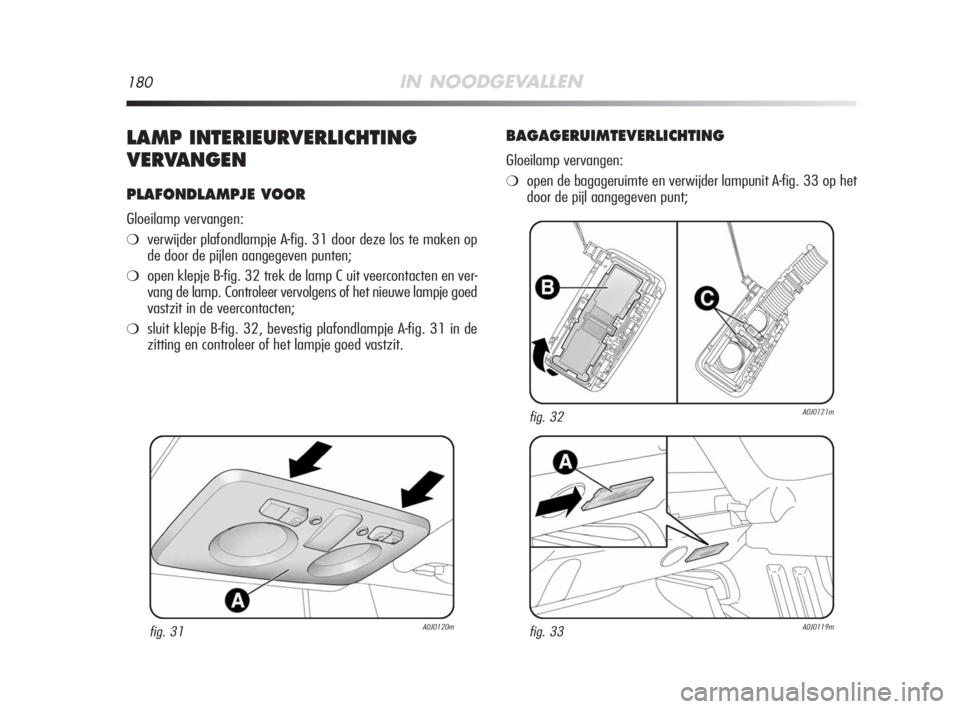

LAMP INTERIEURVERLICHTING
VERVANGEN
PLAFONDLAMPJE VOOR
Gloeilamp vervangen:
❍verwijder plafondlampje A-fig. 31 door deze los te maken op
de door de pijlen aangegeven punten;
❍open klepje B-fig. 32 trek de lamp C uit veercontacten en ver-
vang de lamp. Controleer vervolgens of het nieuwe lampje goed
vastzit in de veercontacten;
❍sluit klepje B-fig. 32, bevestig plafondlampje A-fig. 31 in de
zitting en controleer of het lampje goed vastzit.
BAGAGERUIMTEVERLICHTING
Gloeilamp vervangen:
❍open de bagageruimte en verwijder lampunit A-fig. 33 op het
door de pijl aangegeven punt;
fig. 31A0J0120m
fig. 32A0J0121m
fig. 33A0J0119m
159-196 Alfa NL MiTo 4-07-2008 19:10 Pagina 180

IN NOODGEVALLEN181
4
❍open de bescherming B-fig. 34 en vervang de lamp;
❍sluit de bescherming B op het lampenglas;
❍monteer het plafondlampje A-fig. 33 door het eerst aan een
zijde in de juiste stand te plaatsen en vervolgens de andere zij-
de aan te drukken, totdat de borging inklikt.
VERLICHTING DASHBOARDKASTJE
Gloeilamp vervangen:
❍open het dashboardkastje en verwijder de lampunit A-fig. 35;
❍maak de lamp B los uit de veercontacten aan de zijkant en ver-
vang de lamp; controleer of de nieuwe lamp goed vastzit in de
veercontacten.
fig. 34A0J0118mfig. 35A0J0122m
159-196 Alfa NL MiTo 4-07-2008 19:10 Pagina 181

182IN NOODGEVALLEN

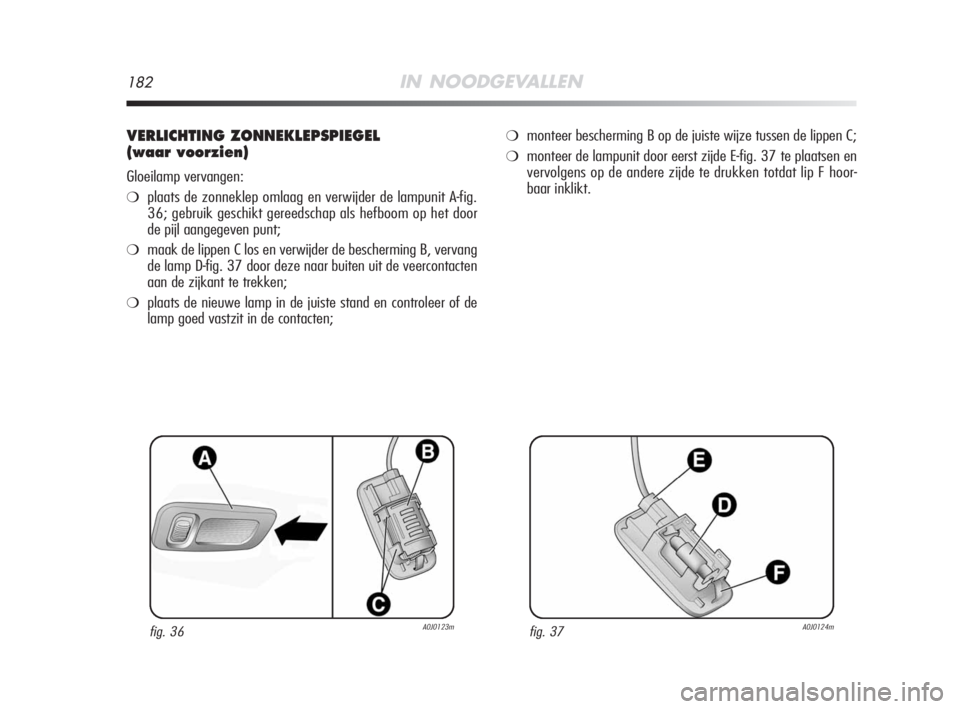

VERLICHTING ZONNEKLEPSPIEGEL
(waar voorzien)
Gloeilamp vervangen:
❍plaats de zonneklep omlaag en verwijder de lampunit A-fig.
36; gebruik geschikt gereedschap als hefboom op het door
de pijl aangegeven punt;
❍maak de lippen C los en verwijder de bescherming B, vervang
de lamp D-fig. 37 door deze naar buiten uit de veercontacten
aan de zijkant te trekken;
❍plaats de nieuwe lamp in de juiste stand en controleer of de
lamp goed vastzit in de contacten;
❍monteer bescherming B op de juiste wijze tussen de lippen C;
❍monteer de lampunit door eerst zijde E-fig. 37 te plaatsen en
vervolgens op de andere zijde te drukken totdat lip F hoor-
baar inklikt.
fig. 36A0J0123mfig. 37A0J0124m
159-196 Alfa NL MiTo 4-07-2008 19:10 Pagina 182

IN NOODGEVALLEN183
4

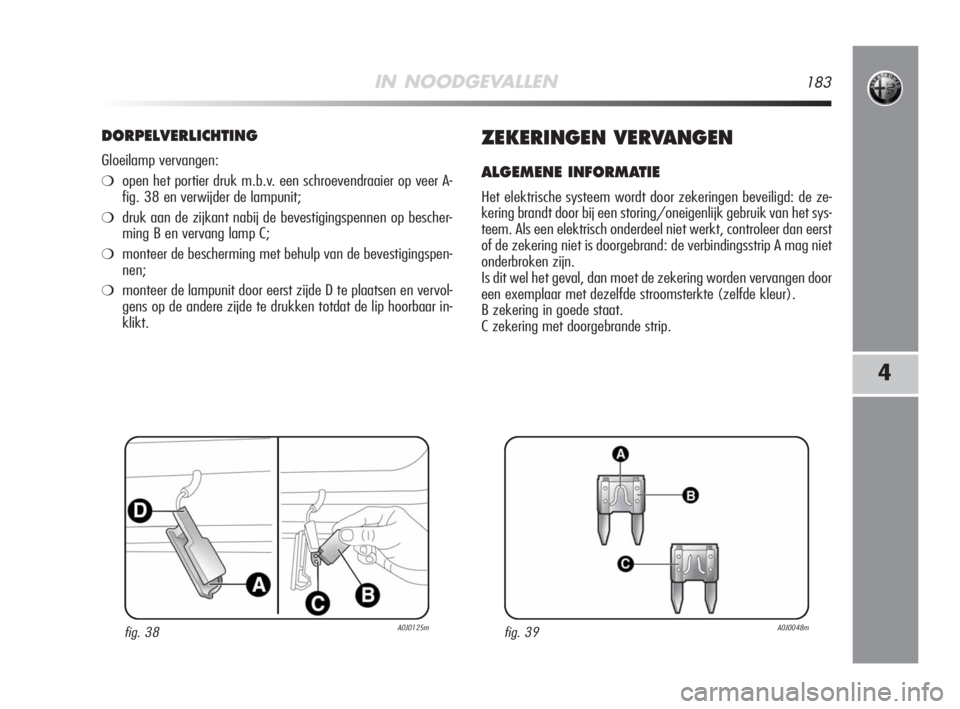

DORPELVERLICHTING
Gloeilamp vervangen:
❍open het portier druk m.b.v. een schroevendraaier op veer A-
fig. 38 en verwijder de lampunit;
❍druk aan de zijkant nabij de bevestigingspennen op bescher-
ming B en vervang lamp C;
❍monteer de bescherming met behulp van de bevestigingspen-
nen;
❍monteer de lampunit door eerst zijde D te plaatsen en vervol-
gens op de andere zijde te drukken totdat de lip hoorbaar in-
klikt.
ZEKERINGEN VERVANGEN
ALGEMENE INFORMATIE
Het elektrische systeem wordt door zekeringen beveiligd: de ze-
kering brandt door bij een storing/oneigenlijk gebruik van het sys-
teem. Als een elektrisch onderdeel niet werkt, controleer dan eerst
of de zekering niet is doorgebrand: de verbindingsstrip A mag niet
onderbroken zijn.
Is dit wel het geval, dan moet de zekering worden vervangen door
een exemplaar met dezelfde stroomsterkte (zelfde kleur).
B zekering in goede staat.
C zekering met doorgebrande strip.
fig. 39A0J0048mfig. 38A0J0125m
159-196 Alfa NL MiTo 4-07-2008 19:10 Pagina 183

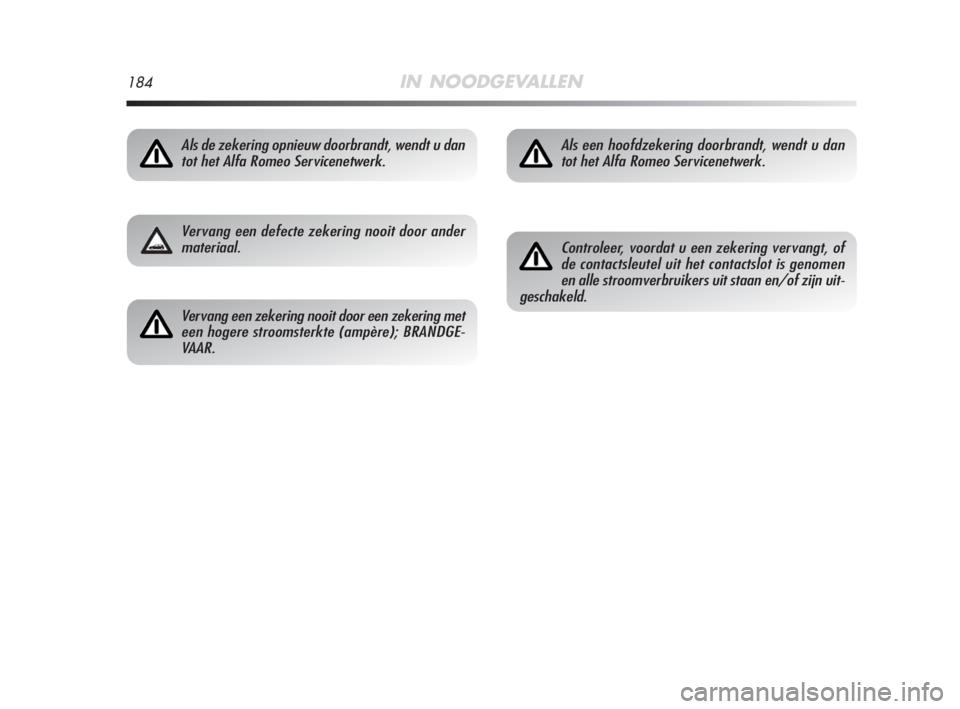

184IN NOODGEVALLEN
Als de zekering opnieuw doorbrandt, wendt u dan
tot het Alfa Romeo Servicenetwerk.
Vervang een defecte zekering nooit door ander
materiaal.
Vervang een zekering nooit door een zekering met
een hogere stroomsterkte (ampère); BRANDGE-
VAAR.
Als een hoofdzekering doorbrandt, wendt u dan
tot het Alfa Romeo Servicenetwerk.
Controleer, voordat u een zekering vervangt, of
de contactsleutel uit het contactslot is genomen
en alle stroomverbruikers uit staan en/of zijn uit-
geschakeld.
159-196 Alfa NL MiTo 4-07-2008 19:10 Pagina 184

IN NOODGEVALLEN185
4
fig. 41A0J0127m
Als de motorruimte gereinigd moet worden, richt
dan niet direct een waterstraal op de zekeringen-

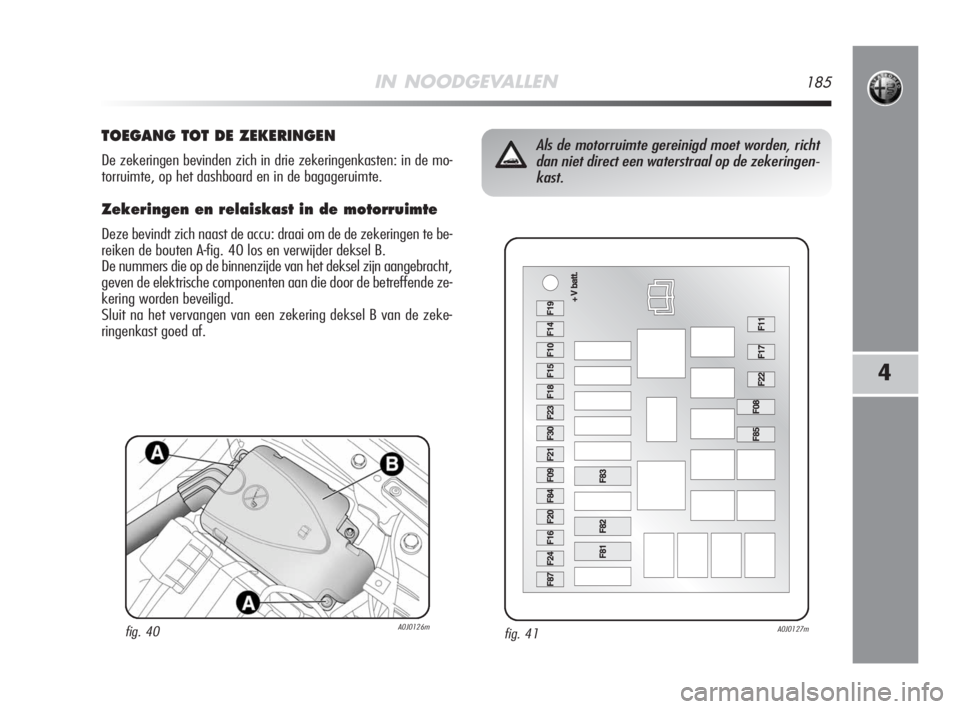

kast.TOEGANG TOT DE ZEKERINGEN
De zekeringen bevinden zich in drie zekeringenkasten: in de mo-
torruimte, op het dashboard en in de bagageruimte.
Zekeringen en relaiskast in de motorruimte
Deze bevindt zich naast de accu: draai om de de zekeringen te be-
reiken de bouten A-fig. 40 los en verwijder deksel B.
De nummers die op de binnenzijde van het deksel zijn aangebracht,
geven de elektrische componenten aan die door de betreffende ze-
kering worden beveiligd.
Sluit na het vervangen van een zekering deksel B van de zeke-
ringenkast goed af.
fig. 40A0J0126m
159-196 Alfa NL MiTo 4-07-2008 19:10 Pagina 185

186IN NOODGEVALLEN

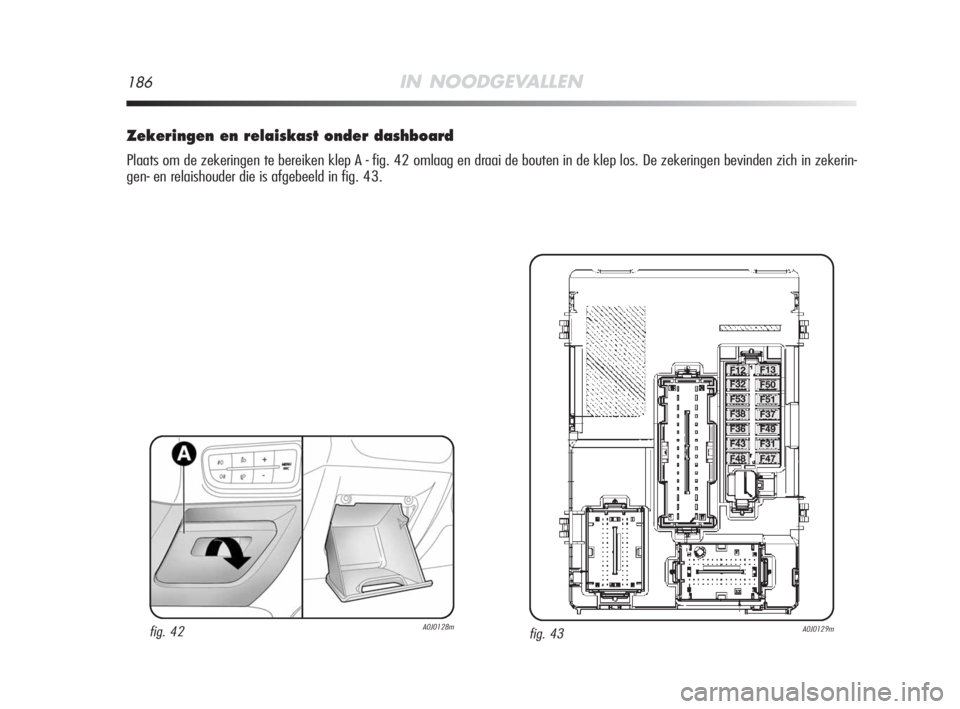

Zekeringen en relaiskast onder dashboard
Plaats om de zekeringen te bereiken klep A - fig. 42 omlaag en draai de bouten in de klep los. De zekeringen bevinden zich in zekerin-
gen- en relaishouder die is afgebeeld in fig. 43.
fig. 43A0J0129mfig. 42A0J0128m
159-196 Alfa NL MiTo 4-07-2008 19:10 Pagina 186

IN NOODGEVALLEN187
4

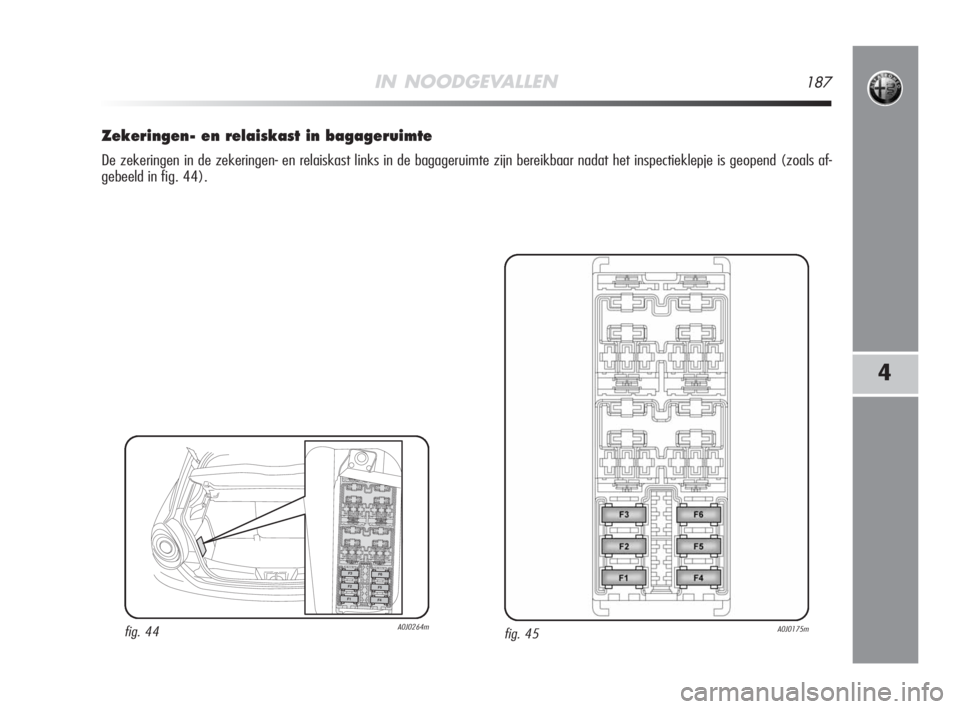

Zekeringen- en relaiskast in bagageruimte
De zekeringen in de zekeringen- en relaiskast links in de bagageruimte zijn bereikbaar nadat het inspectieklepje is geopend (zoals af-
gebeeld in fig. 44).
fig. 45A0J0175mfig. 44A0J0264m


159-196 Alfa NL MiTo 4-07-2008 19:10 Pagina 187

F14
F12
F13
F12
F13
F30
F37
F51
F32
188IN NOODGEVALLEN
41
43
43
43
43
41
43
43
4315
7,5
7,5
15
15
15
5
5
5

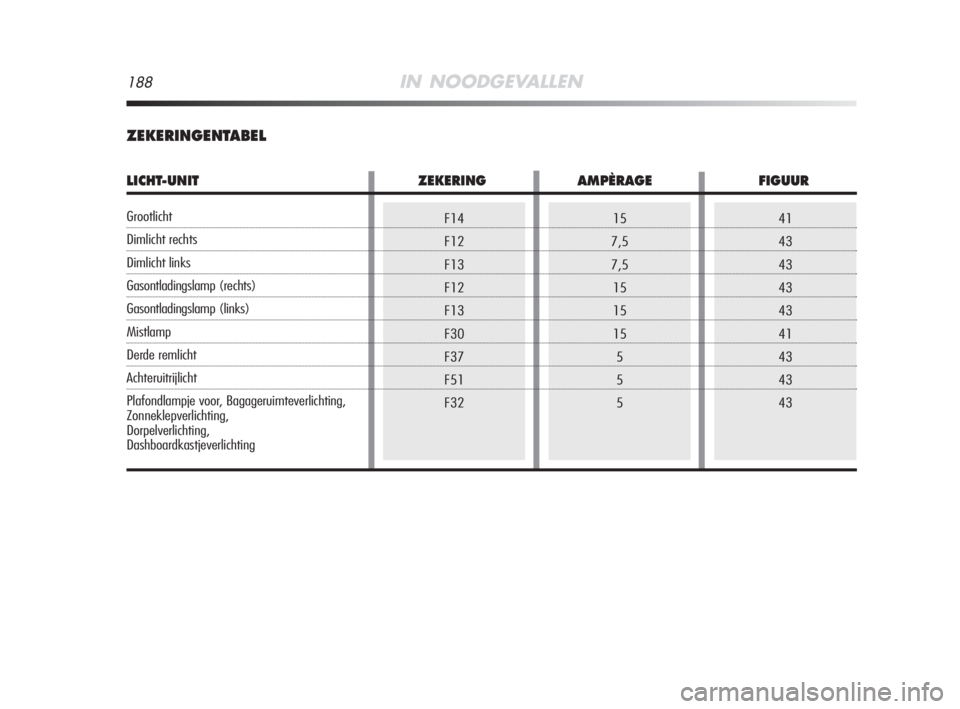

ZEKERINGENTABEL
LICHT-UNIT ZEKERING AMPÈRAGE FIGUUR
Grootlicht
Dimlicht rechts
Dimlicht links
Gasontladingslamp (rechts)
Gasontladingslamp (links)
Mistlamp
Derde remlicht
Achteruitrijlicht
Plafondlampje voor, Bagageruimteverlichting,
Zonneklepverlichting,
Dorpelverlichting,
Dashboardkastjeverlichting
159-196 Alfa NL MiTo 4-07-2008 19:10 Pagina 188

IN NOODGEVALLEN189
41
41
41
41
43
41
41
41
41
41
41
41
41
41F08
F09
F10
F11
F13
F15
F16
F17
F18
F19
F20
F21
F22
F2230
20
15
10
7,5
30
5
10
5
7,5
30
15
10
20
4

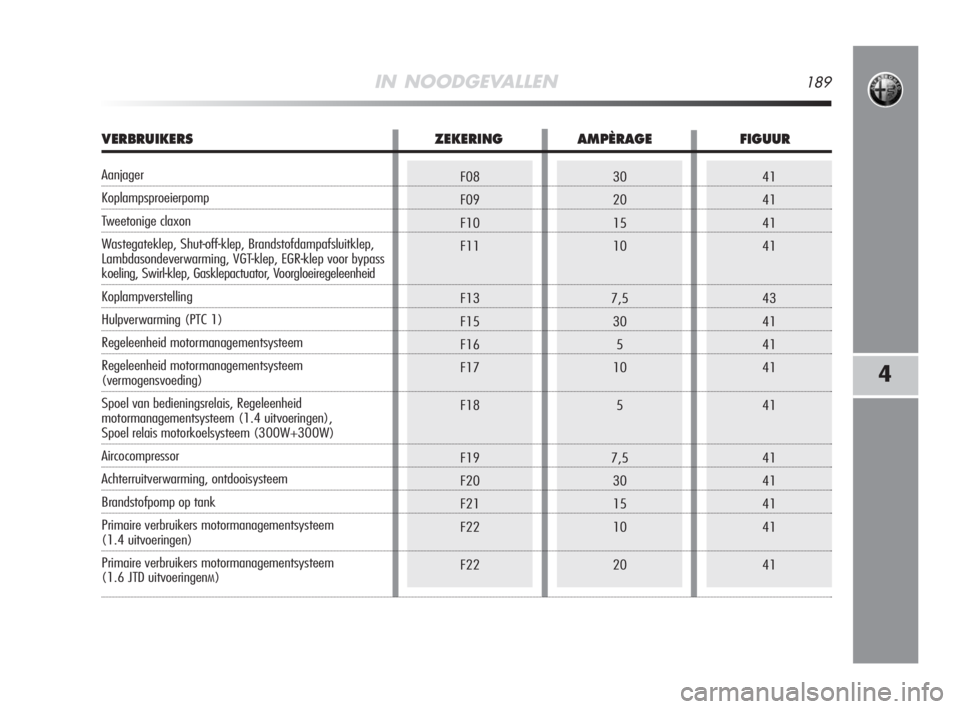

VERBRUIKERS ZEKERING AMPÈRAGE FIGUUR
Aanjager
Koplampsproeierpomp
Tweetonige claxon
Wastegateklep, Shut-off-klep, Brandstofdampafsluitklep,
Lambdasondeverwarming, VGT-klep, EGR-klep voor bypass
koeling, Swirl-klep, Gasklepactuator, Voorgloeiregeleenheid
Koplampverstelling
Hulpverwarming (PTC 1)
Regeleenheid motormanagementsysteem
Regeleenheid motormanagementsysteem
(vermogensvoeding)
Spoel van bedieningsrelais, Regeleenheid
motormanagementsysteem (1.4 uitvoeringen),
Spoel relais motorkoelsysteem (300W+300W)
Aircocompressor
Achterruitverwarming, ontdooisysteem
Brandstofpomp op tank
Primaire verbruikers motormanagementsysteem
(1.4 uitvoeringen)
Primaire verbruikers motormanagementsysteem
(1.6 JTD uitvoeringenM)
