Alfa Romeo MiTo 2008 Instructieboek (in Dutch)

220VOORZORGSMAATREGELEN EN ONDERHOUD
deze pagina is bewust leeg gelaten
197-220 Alfa NL MiTo 4-07-2008 19:04 Pagina 220

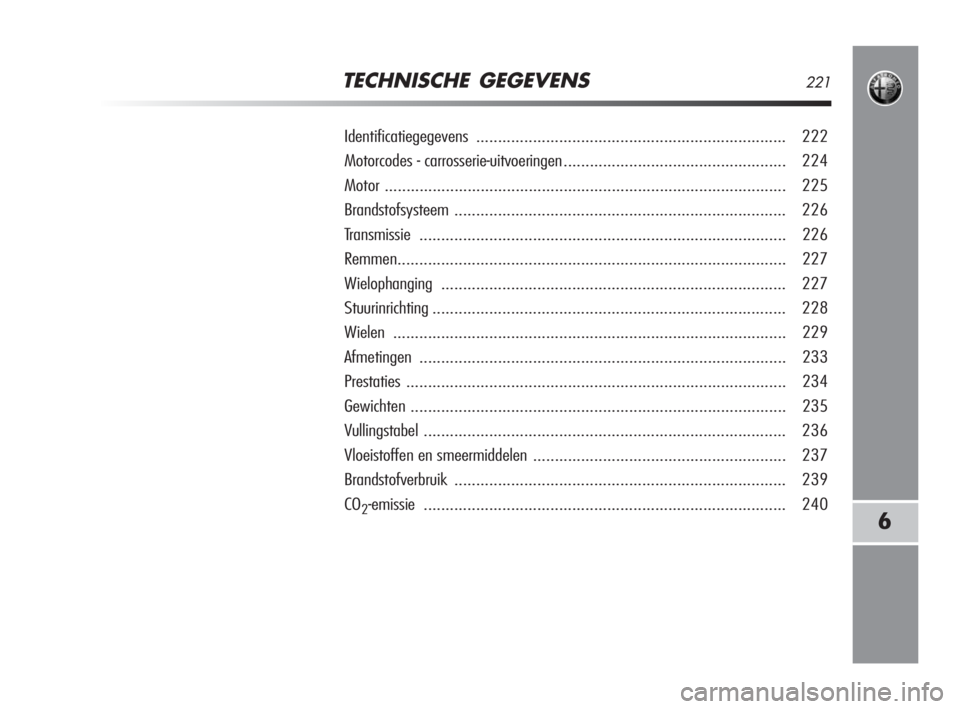

TECHNISCHE GEGEVENS221
6
Identificatiegegevens....................................................................... 222
Motorcodes - carrosserie-uitvoeringen................................................... 224
Motor ............................................................................................ 225
Brandstofsysteem............................................................................ 226
Transmissie .................................................................................... 226
Remmen......................................................................................... 227
Wielophanging ............................................................................... 227
Stuurinrichting................................................................................. 228
Wielen .......................................................................................... 229
Afmetingen.................................................................................... 233
Prestaties....................................................................................... 234
Gewichten...................................................................................... 235
Vullingstabel ................................................................................... 236
Vloeistoffen en smeermiddelen.......................................................... 237
Brandstofverbruik ............................................................................ 239
CO
2-emissie................................................................................... 240
221-240 Alfa NL MiTo 4-07-2008 19:04 Pagina 221

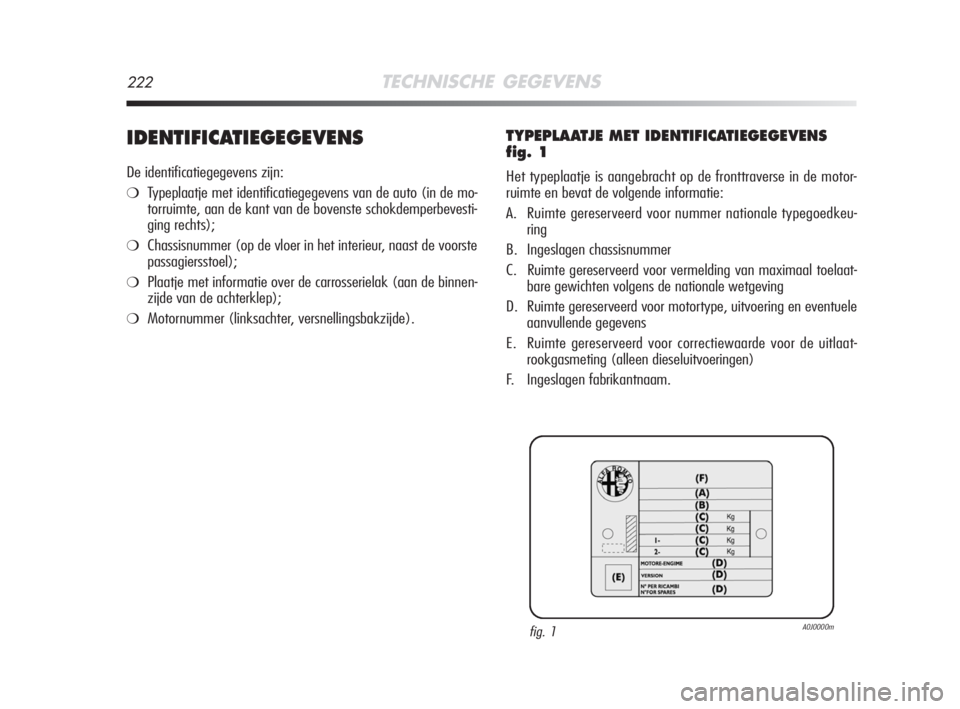

222TECHNISCHE GEGEVENS
IDENTIFICATIEGEGEVENS
De identificatiegegevens zijn:
❍Typeplaatje met identificatiegegevens van de auto (in de mo-
torruimte, aan de kant van de bovenste schokdemperbevesti-
ging rechts);
❍Chassisnummer (op de vloer in het interieur, naast de voorste
passagiersstoel);
❍Plaatje met informatie over de carrosserielak (aan de binnen-
zijde van de achterklep);
❍Motornummer (linksachter, versnellingsbakzijde).
TYPEPLAATJE MET IDENTIFICATIEGEGEVENS
fig. 1
Het typeplaatje is aangebracht op de fronttraverse in de motor-
ruimte en bevat de volgende informatie:
A. Ruimte gereserveerd voor nummer nationale typegoedkeu-
ring
B. Ingeslagen chassisnummer
C. Ruimte gereserveerd voor vermelding van maximaal toelaat-
bare gewichten volgens de nationale wetgeving
D. Ruimte gereserveerd voor motortype, uitvoering en eventuele
aanvullende gegevens
E. Ruimte gereserveerd voor correctiewaarde voor de uitlaat-
rookgasmeting (alleen dieseluitvoeringen)
F. Ingeslagen fabrikantnaam.
fig. 1A0J0000m
221-240 Alfa NL MiTo 4-07-2008 19:04 Pagina 222

TECHNISCHE GEGEVENS223
6

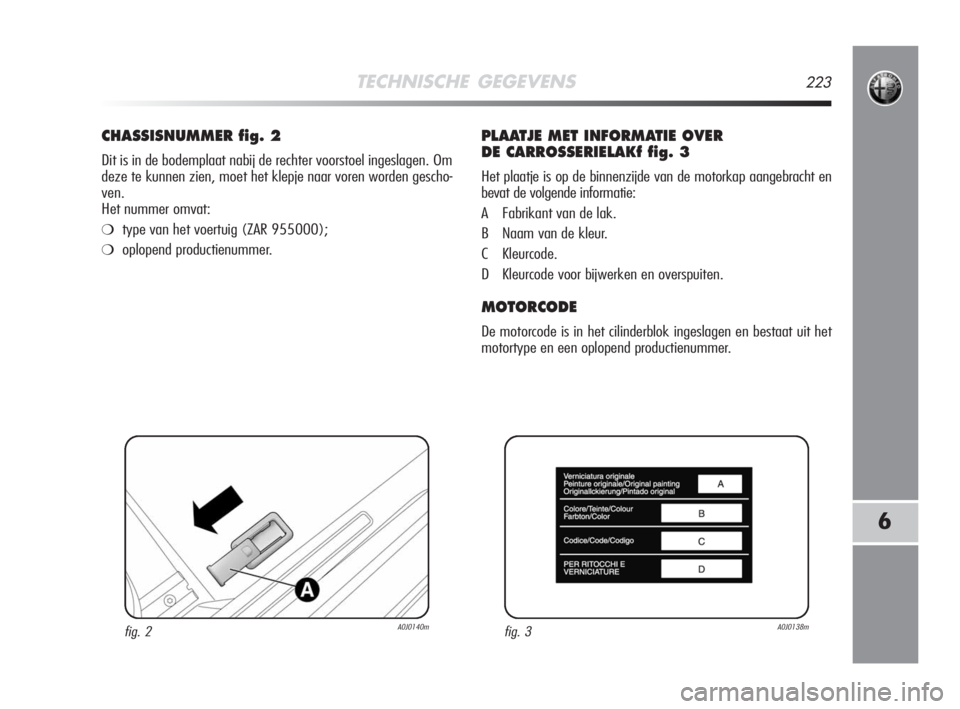

CHASSISNUMMER fig. 2
Dit is in de bodemplaat nabij de rechter voorstoel ingeslagen. Om
deze te kunnen zien, moet het klepje naar voren worden gescho-
ven.
Het nummer omvat:
❍type van het voertuig (ZAR 955000);
❍oplopend productienummer.
PLAATJE MET INFORMATIE OVER
DE CARROSSERIELAKf fig. 3
Het plaatje is op de binnenzijde van de motorkap aangebracht en
bevat de volgende informatie:
A Fabrikant van de lak.
B Naam van de kleur.
C Kleurcode.
D Kleurcode voor bijwerken en overspuiten.
MOTORCODE
De motorcode is in het cilinderblok ingeslagen en bestaat uit het
motortype en een oplopend productienummer.
fig. 2A0J0140mfig. 3A0J0138m
221-240 Alfa NL MiTo 4-07-2008 19:04 Pagina 223

224TECHNISCHE GEGEVENS
955A1000
199A8000
955A3000955AXB1B 01 ()
955AXB1B 01B ()
955AXA1B 00 (
)
955AXA1B 00B ()
955AXC1B 02 (
)
955AXC1B 02B ()

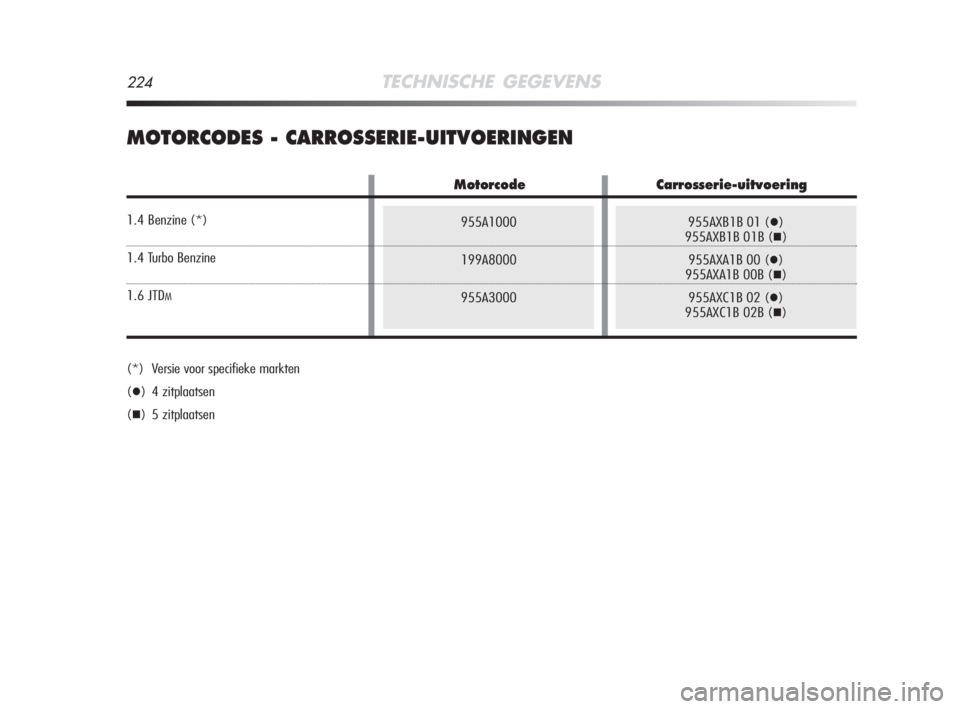

MOTORCODES - CARROSSERIE-UITVOERINGEN
(*) Versie voor specifieke markten
(
) 4 zitplaatsen
(
) 5 zitplaatsen
Motorcode Carrosserie-uitvoering
1.4 Benzine (*)
1.4 Turbo Benzine
1.6 JTDM
221-240 Alfa NL MiTo 4-07-2008 19:04 Pagina 224

955A3000
Diesel
4 in lijn
79,5 x 80,5
1598
16,5
88
120
3750
NORMAL DYNAMIC
280 320
28,5 32,6
1500 1750
–
Dieselbrandstof voor het
gebruik in voertuigen
(Specificatie EN590)
199A8000
Otto
4 in lijn
72,0 x 84,0
1368
9,8
114
155 (
❏)
5500
NORMAL DYNAMIC
201 230
20,5 23,5
5000 3000
NGK IKR9F8
Loodvrije benzine
95 RON of 98 RON
(Specificatie EN228)
955A1000
Otto
4 in lijn
72,0 x 84,0
1368
10,8
58
78
5750
120
12,2
4000
NGK ZKR7A-10
Loodvrije benzine
95 RON
(Specificatie EN228)
TECHNISCHE GEGEVENS225
6
MOTOR
(*) Uitvoering voor bepaalde markten
(
❏) Het maximum vermogen is 155 pk, dit kan worden bereikt als loodvrije benzine wordt gebruikt met een octaangetal van 98 RON
ALGEMENE GEGEVENS 1.4 Benzine (*) 1.4 Turbo Benzine 1.6 JTDM
Typecode
Cyclus
Aantal en opstelling cilinders
Boring en slag van de zuigers mm
Totale cilinderinhoud cm3
Compressieverhouding
Maximaal vermogen (EU) kW
pk
bijbehorend toerental /min
Maximum koppel (EU) Nm
kgm
bijbehorend toerental /min
Bougies
Brandstof
221-240 Alfa NL MiTo 4-07-2008 19:04 Pagina 225

Met zes gesynchroniseerde versnellingen vooruit en de achteruit
Zelfstellend met koppelingspedaal zonder vrije slag
Voor
226TECHNISCHE GEGEVENS

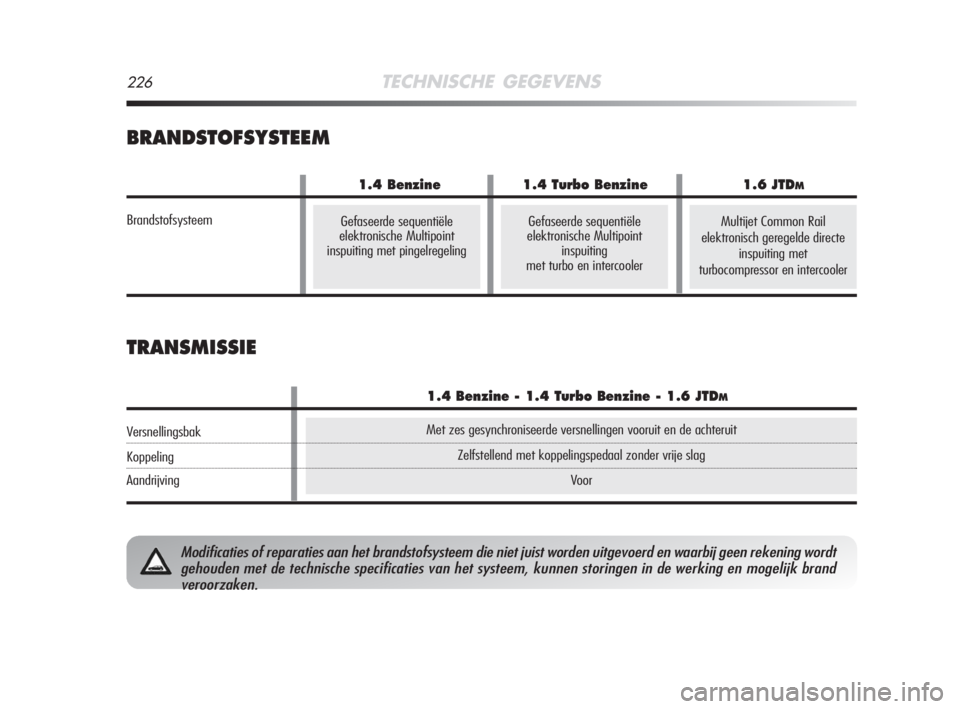

BRANDSTOFSYSTEEM
TRANSMISSIE
Modificaties of reparaties aan het brandstofsysteem die niet juist worden uitgevoerd en waarbij geen rekening wordt
gehouden met de technische specificaties van het systeem, kunnen storingen in de werking en mogelijk brand
veroorzaken.
Gefaseerde sequentiële
elektronische Multipoint
inspuiting met pingelregelingGefaseerde sequentiële
elektronische Multipoint
inspuiting
met turbo en intercooler
1.4 Benzine 1.4 Turbo Benzine 1.6 JTDM
Brandstofsysteem
1.4 Benzine - 1.4 Turbo Benzine - 1.6 JTDM
Versnellingsbak
Koppeling
Aandrijving
Multijet Common Rail
elektronisch geregelde directe
inspuiting met
turbocompressor en intercooler
221-240 Alfa NL MiTo 4-07-2008 19:04 Pagina 226

A Geventileerde schijfremmen
Schijfremmen
Bediend met handremhefboom, werkend op de achterwielen.
1.4 Benzine - 1.4 Turbo Benzine - 1.6 JTDM
Remsysteem:
– voor
– achter
Handrem
Onafhankelijke Mc Pherson wielophanging met stabilisatorstang
Semi-onafhankelijk met via torsie-as met elkaar verbonden wielen
TECHNISCHE GEGEVENS227
6

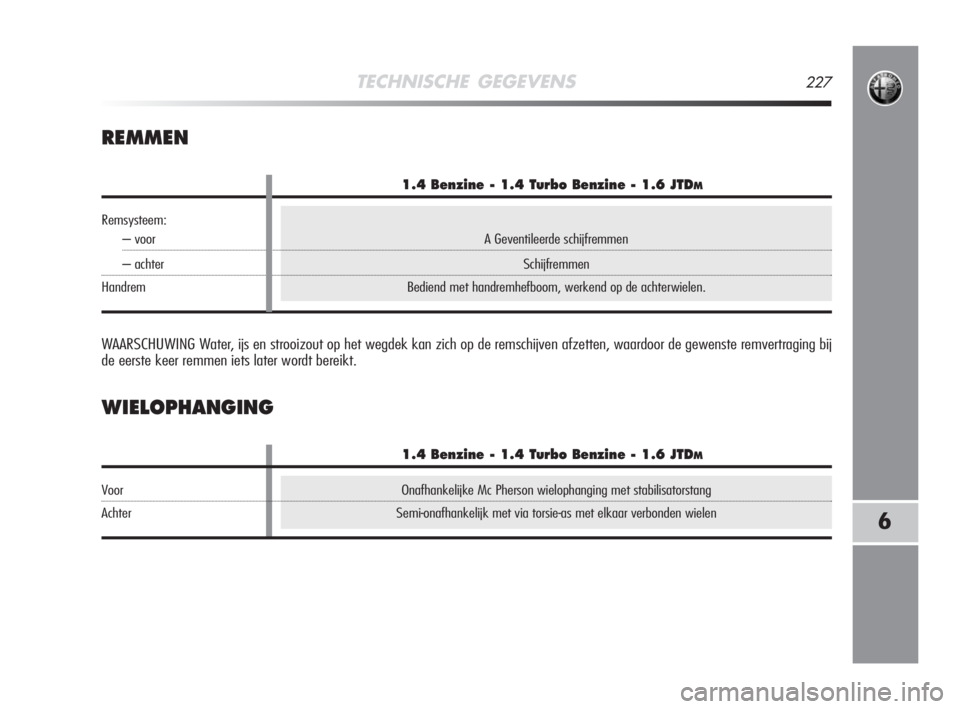

REMMEN
WAARSCHUWING Water, ijs en strooizout op het wegdek kan zich op de remschijven afzetten, waardoor de gewenste remvertraging bij
de eerste keer remmen iets later wordt bereikt.
WIELOPHANGING
1.4 Benzine - 1.4 Turbo Benzine - 1.6 JTDM
Voor
Achter
221-240 Alfa NL MiTo 4-07-2008 19:04 Pagina 227

228TECHNISCHE GEGEVENS
STUURINRICHTING
Met tandheugelstuurhuis met elektrische stuurbekrachtiging
11,0
1.4 Benzine - 1.4 Turbo Benzine - 1.6 JTDM
Type
Diameter van de stuurbeweging
(tussen stoepranden) m
221-240 Alfa NL MiTo 4-07-2008 19:04 Pagina 228

TECHNISCHE GEGEVENS229
6

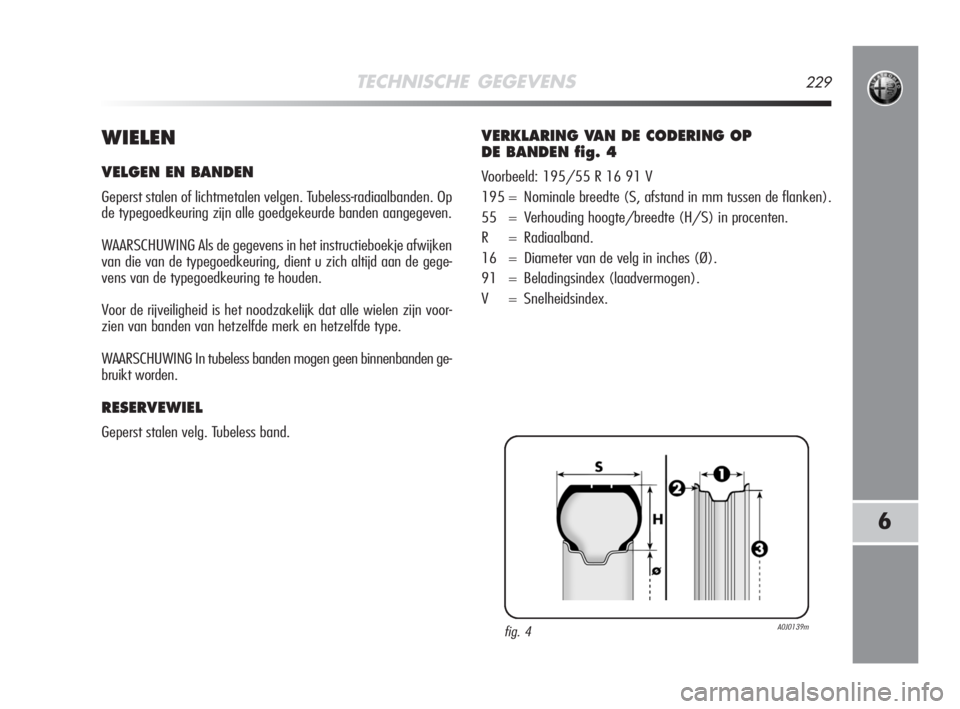

WIELEN
VELGEN EN BANDEN
Geperst stalen of lichtmetalen velgen. Tubeless-radiaalbanden. Op
de typegoedkeuring zijn alle goedgekeurde banden aangegeven.
WAARSCHUWING Als de gegevens in het instructieboekje afwijken
van die van de typegoedkeuring, dient u zich altijd aan de gege-
vens van de typegoedkeuring te houden.
Voor de rijveiligheid is het noodzakelijk dat alle wielen zijn voor-
zien van banden van hetzelfde merk en hetzelfde type.
WAARSCHUWING In tubeless banden mogen geen binnenbanden ge-
bruikt worden.
RESERVEWIEL
Geperst stalen velg. Tubeless band.
VERKLARING VAN DE CODERING OP
DE BANDEN fig. 4
Voorbeeld: 195/55 R 16 91 V
195 = Nominale breedte (S, afstand in mm tussen de flanken).
55 = Verhouding hoogte/breedte (H/S) in procenten.
R = Radiaalband.
16 = Diameter van de velg in inches (Ø).
91 = Beladingsindex (laadvermogen).
V = Snelheidsindex.
fig. 4A0J0139m
221-240 Alfa NL MiTo 4-07-2008 19:04 Pagina 229
