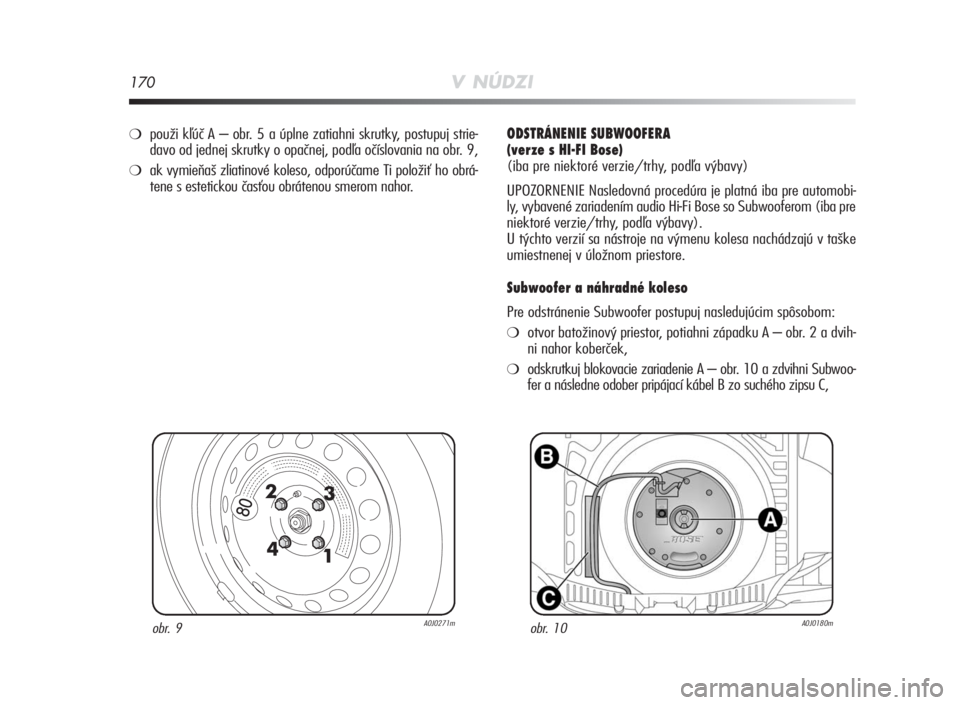

ODSTRÁNENIE SUBWOOFERA
(verze s HI-FI Bose)
(iba pre niektoré verzie/trhy, podľa výbavy)
UPOZORNENIE Nasledovná procedúra je platná iba pre automobi-
ly, vybavené zariadením audio Hi-Fi Bose so Subwooferom (iba pre
niektoré verzie/trhy, podľa výbavy).
U týchto verzií sa nástroje na výmenu kolesa nachádzajú v taške
umiestnenej v úložnom priestore.
Subwoofer a náhradné koleso
Pre odstránenie Subwoofer postupuj nasledujúcim spôsobom:
❍otvor batožinový priestor, potiahni západku A – obr. 2 a dvih-
ni nahor koberček,
❍odskrutkuj blokovacie zariadenie A – obr. 10 a zdvihni Subwoo-
fer a následne odober pripájací kábel B zo suchého zipsu C,
163-200 Alfa MiTo SK 2ed 22-01-2010 9:34 Pagina 170

V NÚDZI171
4

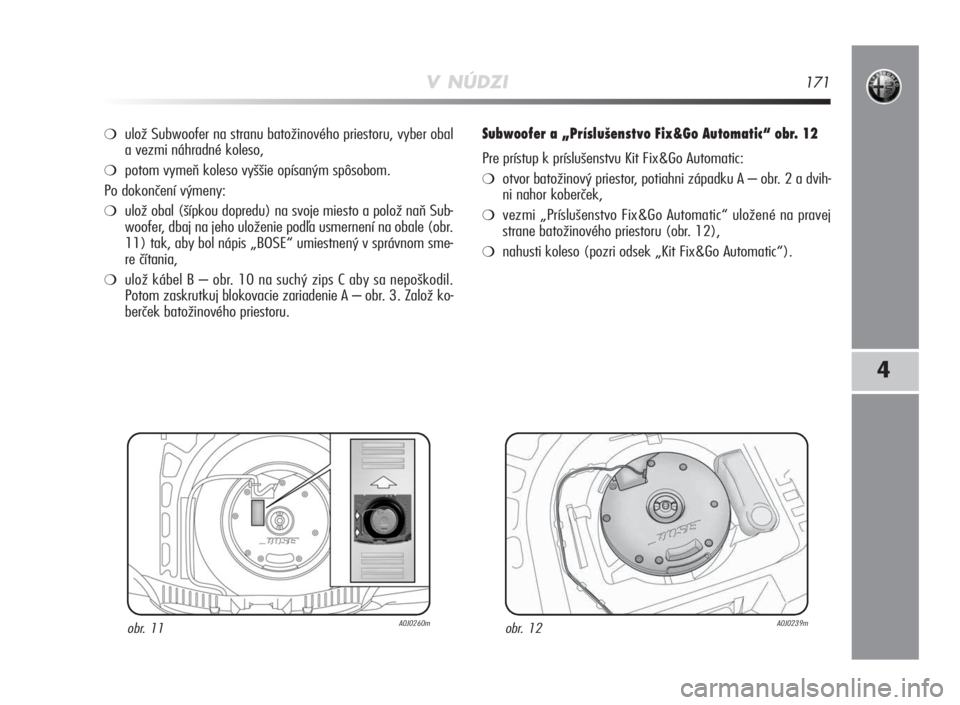

❍ulož Subwoofer na stranu batožinového priestoru, vyber obal
a vezmi náhradné koleso,
❍potom vymeň koleso vyššie opísaným spôsobom.
Po dokončení výmeny:
❍ulož obal (šípkou dopredu) na svoje miesto a polož naň Sub-
woofer, dbaj na jeho uloženie podľa usmernení na obale (obr.
11) tak, aby bol nápis „BOSE“ umiestnený v správnom sme-
re čítania,
❍ulož kábel B – obr. 10 na suchý zips C aby sa nepoškodil.
Potom zaskrutkuj blokovacie zariadenie A – obr. 3. Založ ko-
berček batožinového priestoru.
Subwoofer a „Príslušenstvo Fix&Go Automatic“ obr. 12
Pre prístup k príslušenstvu Kit Fix&Go Automatic:
❍otvor batožinový priestor, potiahni západku A – obr. 2 a dvih-
ni nahor koberček,
❍vezmi „Príslušenstvo Fix&Go Automatic“ uložené na pravej
strane batožinového priestoru (obr. 12),
❍nahusti koleso (pozri odsek „Kit Fix&Go Automatic“).
obr. 11A0J0260mobr. 12A0J0239m
163-200 Alfa MiTo SK 2ed 22-01-2010 9:34 Pagina 171

172V NÚDZI
NAMONTOVANIE KOLESA
Podľa vyššie opísaného postupu zdvihni automobil a odmontuj
náhradné koleso.
Postupuj nasledujúcim spôsobom:
❍uistite sa, že koleso na normálne použitie ,má povrch v kon-
takte s nábojom čistý a zbavený nečistôt, ktoré by mohli spô-
sobiť uvoľnenie bezpečnostných skrutiek,
❍pomocou kľúča A – obr. 4 zaskrutkuj fixačné skrutky,
❍nechaj automobil klesnúť a vyber hever,
❍pomocou kľúča A – obr. 14 úplne zaskrutkuj skrutky, postupuj
podľa poradia znázorneného na obr. 9,
❍pre oceľové verzie: zafixuj kryt na kleso,
❍pre verzie so zliatinovými kolesami vybavené pukmi: presne
nastav skrutku na puku s otvorom na kolese.Po dokončení výmeny:ulož náhradné koleso na príslušné
miesto v batožinovom priestore, vlož hever a ostatné náradie do
príslušného obalu, ulož obal s náradím na náhradné koleso, za-
lož zaspäť koberček v batožinovom priestore.
163-200 Alfa MiTo SK 2ed 22-01-2010 9:34 Pagina 172

V NÚDZI173
4

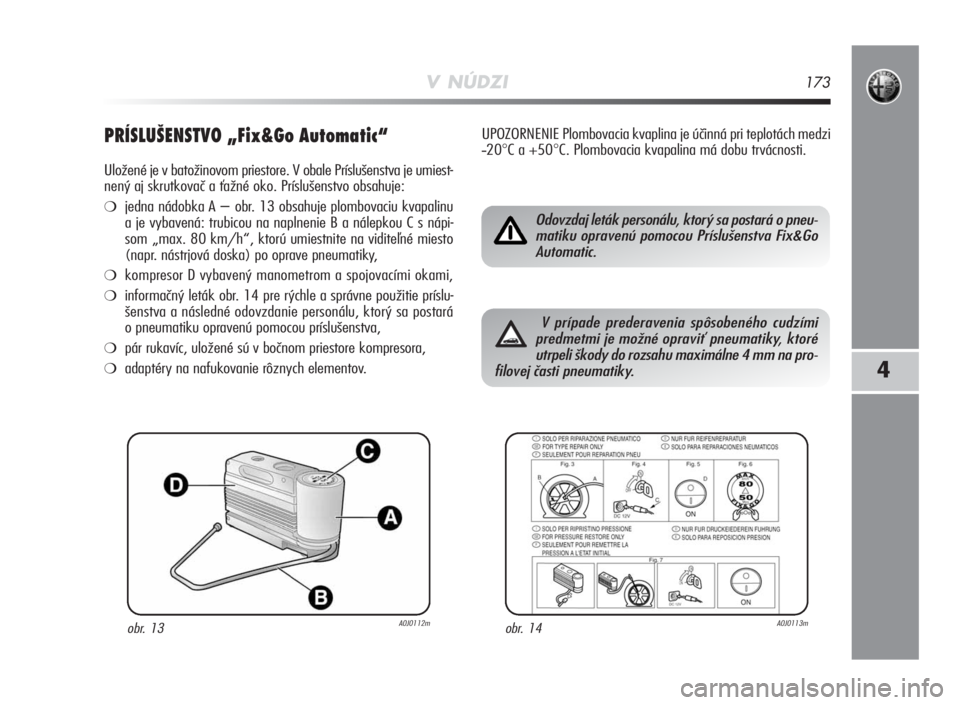

PRÍSLUŠENSTVO „Fix&Go Automatic“
Uložené je v batožinovom priestore. V obale Príslušenstva je umiest-
nený aj skrutkovač a ťažné oko. Príslušenstvo obsahuje:
❍jedna nádobka A−obr. 13 obsahuje plombovaciu kvapalinu
a je vybavená: trubicou na naplnenie B a nálepkou C s nápi-
som „max. 80 km/h“, ktorú umiestnite na viditeľné miesto
(napr. nástrjová doska) po oprave pneumatiky,
❍kompresor D vybavený manometrom a spojovacími okami,
❍informačný leták obr. 14 pre rýchle a správne použitie príslu-
šenstva a následné odovzdanie personálu, ktorý sa postará
o pneumatiku opravenú pomocou príslušenstva,
❍pár rukavíc, uložené sú v bočnom priestore kompresora,
❍adaptéry na nafukovanie rôznych elementov.UPOZORNENIE Plombovacia kvaplina je účinná pri teplotách medzi
-20°Ca+50°C. Plombovacia kvapalina má dobu trvácnosti.
obr. 13A0J0112mobr. 14A0J0113m
Odovzdaj leták personálu, ktorý sa postará o pneu-
matiku opravenú pomocou Príslušenstva Fix&Go
Automatic.
V prípade prederavenia spôsobeného cudzími
predmetmi je možné opraviť pneumatiky, ktoré
utrpeli škody do rozsahu maximálne 4 mm na pro-
filovej časti pneumatiky.
163-200 Alfa MiTo SK 2ed 22-01-2010 9:34 Pagina 173

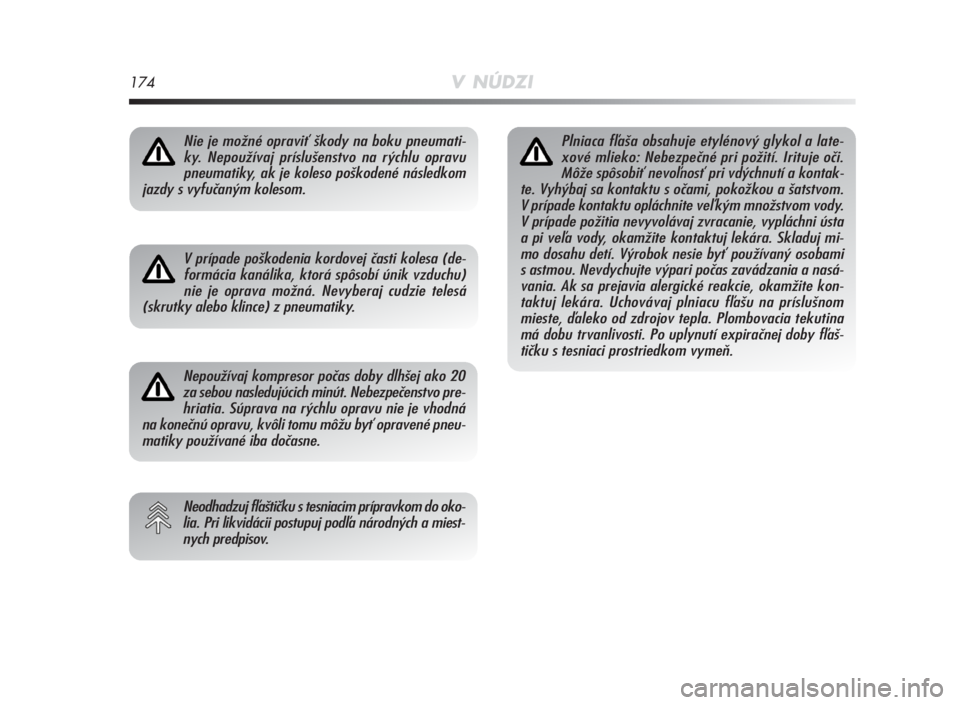

174V NÚDZI
Nie je možné opraviť škody na boku pneumati-
ky. Nepoužívaj príslušenstvo na rýchlu opravu
pneumatiky, ak je koleso poškodené následkom
jazdy s vyfučaným kolesom.
V prípade poškodenia kordovej časti kolesa (de-
formácia kanálika, ktorá spôsobí únik vzduchu)
nie je oprava možná. Nevyberaj cudzie telesá
(skrutky alebo klince) z pneumatiky.
Nepoužívaj kompresor počas doby dlhšej ako 20
za sebou nasledujúcich minút. Nebezpečenstvo pre-
hriatia. Súprava na rýchlu opravu nie je vhodná
na konečnú opravu, kvôli tomu môžu byť opravené pneu-
matiky používané iba dočasne.
Neodhadzuj fľaštičku s tesniacim prípravkom do oko-
lia. Pri likvidácii postupuj podľa národných a miest-
nych predpisov.
Plniaca fľaša obsahuje etylénový glykol a late-
xové mlieko: Nebezpečné pri požití. Irituje oči.
Môže spôsobiť nevoľnosť pri vdýchnutí a kontak-
te. Vyhýbaj sa kontaktu s očami, pokožkou a šatstvom.
V prípade kontaktu opláchnite veľkým množstvom vody.
V prípade požitia nevyvolávaj zvracanie, vypláchni ústa
a pi veľa vody, okamžite kontaktuj lekára. Skladuj mi-
mo dosahu detí. Výrobok nesie byť používaný osobami
s astmou. Nevdychujte výpari počas zavádzania a nasá-
vania. Ak sa prejavia alergické reakcie, okamžite kon-
taktuj lekára. Uchovávaj plniacu fľašu na príslušnom
mieste, ďaleko od zdrojov tepla. Plombovacia tekutina
má dobu trvanlivosti. Po uplynutí expiračnej doby fľaš-
tičku s tesniaci prostriedkom vymeň.
163-200 Alfa MiTo SK 2ed 22-01-2010 9:34 Pagina 174

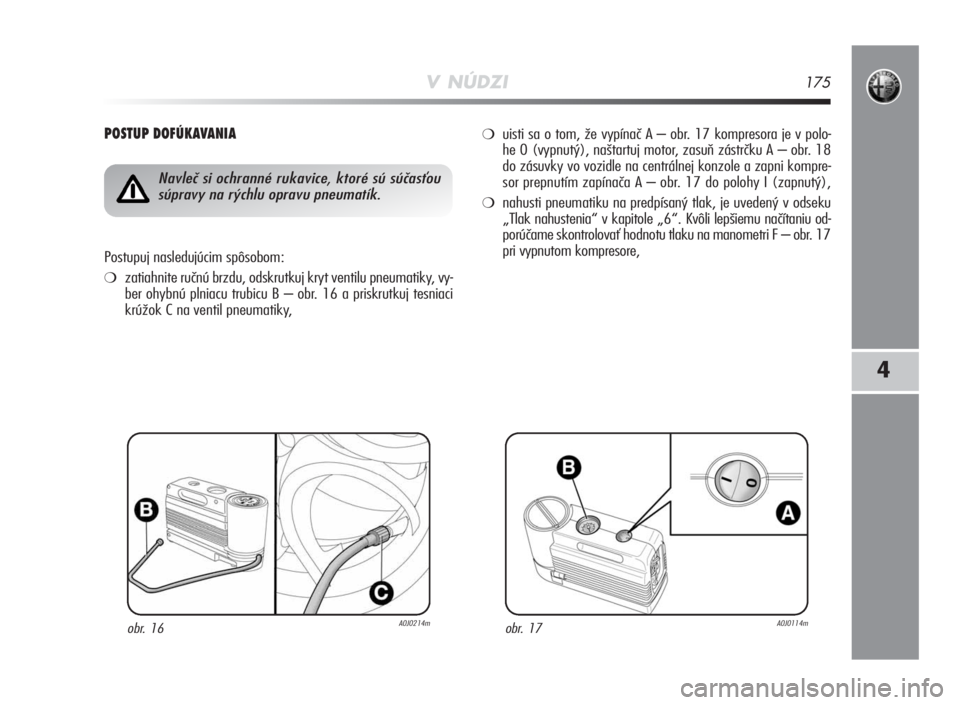

V NÚDZI175
4
POSTUP DOFÚKAVANIA
obr. 16A0J0214m
Navleč si ochranné rukavice, ktoré sú súčasťou
súpravy na rýchlu opravu pneumatík.
Postupuj nasledujúcim spôsobom:
❍zatiahnite ručnú brzdu, odskrutkuj kryt ventilu pneumatiky, vy-
ber ohybnú plniacu trubicu B – obr. 16 a priskrutkuj tesniaci
krúžok C na ventil pneumatiky,
❍uisti sa o tom, že vypínač A – obr. 17 kompresora je v polo-
he 0 (vypnutý), naštartuj motor, zasuň zástrčku A – obr. 18
do zásuvky vo vozidle na centrálnej konzole a zapni kompre-
sor prepnutím zapínača A – obr. 17 do polohy I (zapnutý),
❍nahusti pneumatiku na predpísaný tlak, je uvedený v odseku
„Tlak nahustenia“ v kapitole „6“. Kvôli lepšiemu načítaniu od-
porúčame skontrolovať hodnotu tlaku na manometri F – obr. 17
pri vypnutom kompresore,
obr. 17A0J0114m
163-200 Alfa MiTo SK 2ed 22-01-2010 9:34 Pagina 175

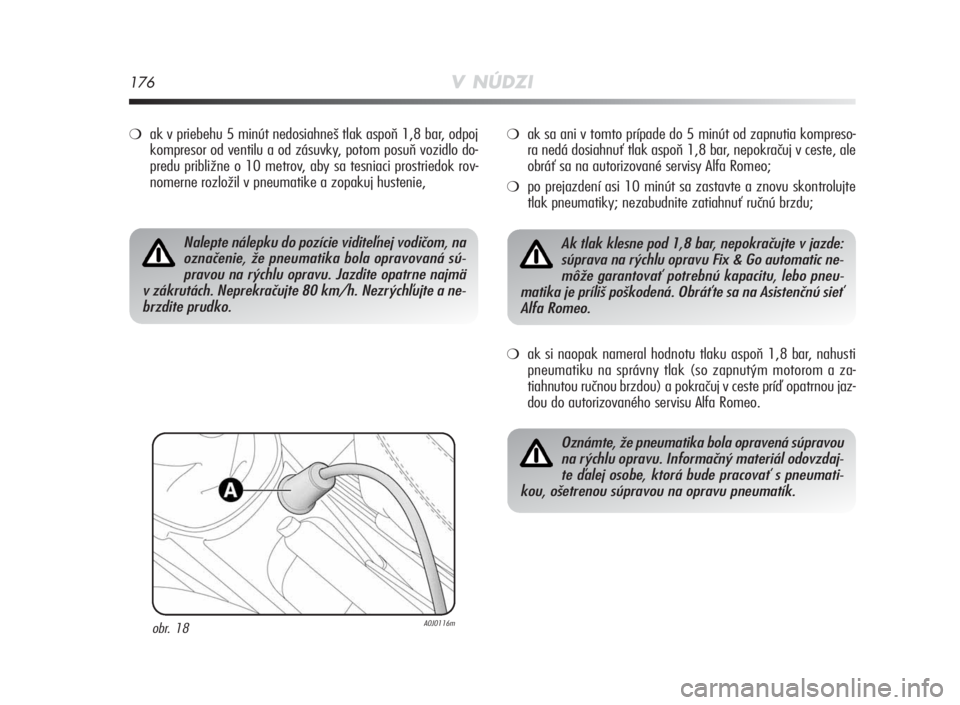

176V NÚDZI
❍ak v priebehu 5 minút nedosiahneš tlak aspoň 1,8 bar, odpoj
kompresor od ventilu a od zásuvky, potom posuň vozidlo do-
predu približne o 10 metrov, aby sa tesniaci prostriedok rov-
nomerne rozložil v pneumatike a zopakuj hustenie,
obr. 18A0J0116m
❍ak sa ani v tomto prípade do 5 minút od zapnutia kompreso-
ra nedá dosiahnuť tlak aspoň 1,8 bar, nepokračuj v ceste, ale
obráť sa na autorizované servisy Alfa Romeo;
❍po prejazdení asi 10 minút sa zastavte a znovu skontrolujte
tlak pneumatiky; nezabudnite zatiahnuť ručnú brzdu;
❍ak si naopak nameral hodnotu tlaku aspoň 1,8 bar, nahusti
pneumatiku na správny tlak (so zapnutým motorom a za-
tiahnutou ručnou brzdou) a pokračuj v ceste príď opatrnou jaz-
dou do autorizovaného servisu Alfa Romeo.
Nalepte nálepku do pozície viditeľnej vodičom, na
označenie, že pneumatika bola opravovaná sú-
pravou na rýchlu opravu. Jazdite opatrne najmä
v zákrutách. Neprekračujte 80 km/h. Nezrýchľujte a ne-
brzdite prudko.Ak tlak klesne pod 1,8 bar, nepokračujte v jazde:
súprava na rýchlu opravu Fix & Go automatic ne-
môže garantovať potrebnú kapacitu, lebo pneu-
matika je príliš poškodená. Obráťte sa na Asistenčnú sieť
Alfa Romeo.
Oznámte, že pneumatika bola opravená súpravou
na rýchlu opravu. Informačný materiál odovzdaj-
te ďalej osobe, ktorá bude pracovať s pneumati-
kou, ošetrenou súpravou na opravu pneumatík.
163-200 Alfa MiTo SK 2ed 22-01-2010 9:34 Pagina 176

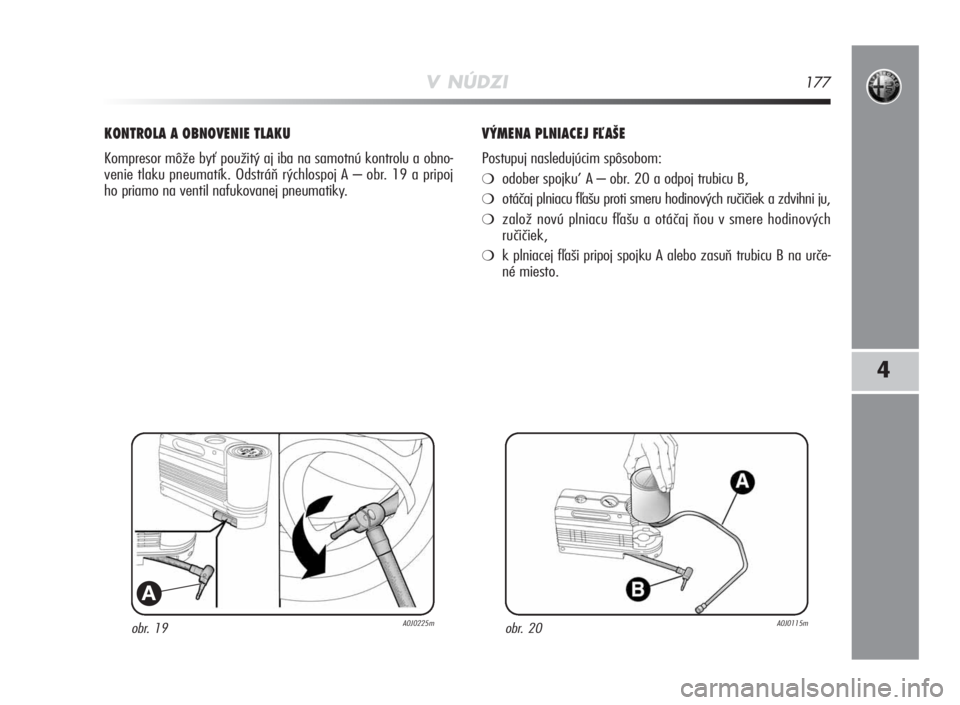

V NÚDZI177
4
obr. 19A0J0225m
A
KONTROLA A OBNOVENIE TLAKU
Kompresor môže byť použitý aj iba na samotnú kontrolu a obno-
venie tlaku pneumatík. Odstráň rýchlospoj A – obr. 19 a pripoj
ho priamo na ventil nafukovanej pneumatiky.
VÝMENA PLNIACEJ FĽAŠE
Postupuj nasledujúcim spôsobom:
❍odober spojku’ A – obr. 20 a odpoj trubicu B,
❍otáčaj plniacu fľašu proti smeru hodinových ručičiek a zdvihni ju,
❍založ novú plniacu fľašu a otáčaj ňou v smere hodinových
ručičiek,
❍k plniacej fľaši pripoj spojku A alebo zasuň trubicu B na urče-
né miesto.
obr. 20A0J0115m
163-200 Alfa MiTo SK 2ed 22-01-2010 9:34 Pagina 177

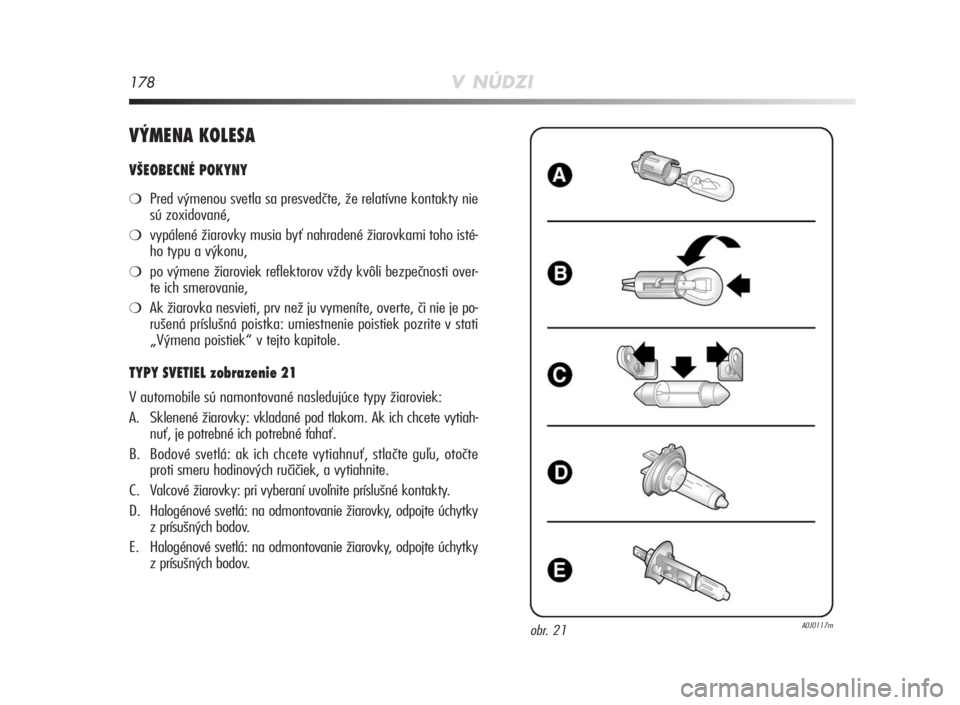

178V NÚDZI
VÝMENA KOLESA
VŠEOBECNÉ POKYNY
❍Pred výmenou svetla sa presvedčte, že relatívne kontakty nie
sú zoxidované,
❍vypálené žiarovky musia byť nahradené žiarovkami toho isté-
ho typu a výkonu,
❍po výmene žiaroviek reflektorov vždy kvôli bezpečnosti over-
te ich smerovanie,
❍Ak žiarovka nesvieti, prv než ju vymeníte, overte, či nie je po-
rušená príslušná poistka: umiestnenie poistiek pozrite v stati
„Výmena poistiek“ v tejto kapitole.
TYPY SVETIEL zobrazenie 21
V automobile sú namontované nasledujúce typy žiaroviek:
A. Sklenené žiarovky: vkladané pod tlakom. Ak ich chcete vytiah-
nuť, je potrebné ich potrebné ťahať.
B. Bodové svetlá: ak ich chcete vytiahnuť, stlačte guľu, otočte
proti smeru hodinových ručičiek, a vytiahnite.
C. Valcové žiarovky: pri vyberaní uvoľnite príslušné kontakty.
D. Halogénové svetlá: na odmontovanie žiarovky, odpojte úchytky
z prísušných bodov.
E. Halogénové svetlá: na odmontovanie žiarovky, odpojte úchytky
z prísušných bodov.
obr. 21A0J0117m
163-200 Alfa MiTo SK 2ed 22-01-2010 9:34 Pagina 178
