KIT “Fix&Go Automatic”Βρίσκεται μέσα στο πορτμπαγκάζ.
Μέσα στη θήκη του κιτ υπάρχει και το κατσαβίδι και ο κρίκος
ρυμούλκησης.
Το κιτ περιλαμβάνει επίσης:
❒μία φιάλη εικ. 124 η οποία περιέχει το στεγανοποιητικό υγρό και
είναι εφοδιασμένη με: σωλήνα γεμίσματος Β και αυτοκόλλητη
ετικέτα C με την αναγραφή “max. 80 km/h”, και πρέπει να
τοποθετηθεί σε μία εύκολα ορατή από τον οδηγό θέση (επάνω στο
ταμπλό) μετά από την επισκευή του ελαστικού
❒ένα συμπιεστή D μαζί με μετρητή πίεσης και ρακόρ
❒ενημερωτικό φυλλάδιο εικ. 125, που χρησιμοποιείται για να είναι
εγγυημένη η σωστή χρήση του κιτ γρήγορης επισκευής ελαστικού
και μετά δίδεται στο προσωπικό που θα χειριστεί το
επισκευασμένο ελαστικό
❒ένα ζευγάρι γάντια τα οποία βρίσκονται στον πλευρικό χώρο του
συμπιεστή
❒αντάπτορες για το φούσκωμα διαφόρων αντικειμένων.ΣHMEIΩΣHO Το στεγανοποιητικό υγρό είναι αποτελεσματικό με
εξωτερικές θερμοκρασίες μεταξύ –20°C και +50°C. Το
στεγανοποιητικό υγρό έχει ημερομηνία λήξης.
Δώστε το φυλλάδιο με τις οδηγίες στο προσωπικό του
συνεργείου που επισκευάζει το ελαστικό στο οποίο έχει
εφαρμοστεί το κιτ "Fix&Go Automatic".Αν σκάσει οποιοδήποτε ελαστικό λόγω ξένων σωμάτων, μπορείτε να
το επισκευάσετε αν η ζημιά δεν υπερβαίνει τα 4 χλστ επάνω στο
πέλμα και στον “ώμο” του ελαστικού.Το κιτ δεν μπορεί να χρησιμοποιηθεί για την επισκευή ζημιάς
στο πλευρικό τοίχωμα του ελαστικού. Μην χρησιμοποιείτε
το κιτ γρήγορης επισκευής των ελαστικών εάν το ελαστικό έχει
πάθει ζημιά λόγω κίνησης του αυτοκινήτου ενώαυτό ήταν ξεφούσκωτο.
εικ. 124
A0J0112
εικ. 125
A0J0113
167ΓΝΩΡΙΜΊΑ ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ ΚΑΙ
ΟΔΗΓΗΣΗΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣΣΥΝΤΗΡΗΣΗ ΚΑΙ
ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ
EYPETHPIO
Page 172 of 308

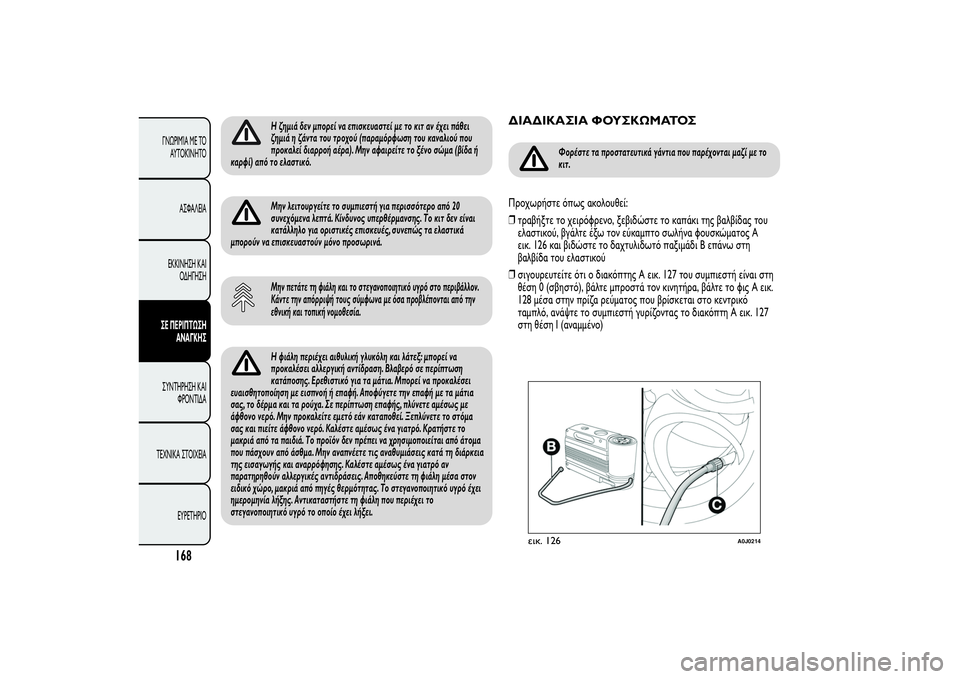

Η ζημιά δεν μπορεί να επισκευαστεί με το κιτ αν έχει πάθει
ζημιά η ζάντα του τροχού (παραμόρφωση του καναλιού που
προκαλεί διαρροή αέρα). Μην αφαιρείτε το ξένο σώμα (βίδα ή
καρφί) από το ελαστικό.Μην λειτουργείτε το συμπιεστή για περισσότερο από 20
συνεχόμενα λεπτά. Κίνδυνος υπερθέρμανσης. Το κιτ δεν είναι
κατάλληλο για οριστικές επισκευές, συνεπώς τα ελαστικά
μπορούν να επισκευαστούν μόνο προσωρινά.Μην πετάτε τη φιάλη και το στεγανοποιητικό υγρό στο περιβάλλον.
Κάντε την απόρριψή τους σύμφωνα με όσα προβλέπονται από την
εθνική και τοπική νομοθεσία.Η φιάλη περιέχει αιθυλική γλυκόλη και λάτεξ: μπορεί να
προκαλέσει αλλεργική αντίδραση. Βλαβερό σε περίπτωση
κατάποσης. Ερεθιστικό για τα μάτια. Μπορεί να προκαλέσει
ευαισθητοποίηση με εισπνοή ή επαφή. Αποφύγετε την επαφή με τα μάτια
σας, το δέρμα και τα ρούχα. Σε περίπτωση επαφής, πλύνετε αμέσως με
άφθονο νερό. Μην προκαλείτε εμετό εάν καταποθεί. Ξεπλύνετε το στόμα
σας και πιείτε άφθονο νερό. Καλέστε αμέσως ένα γιατρό. Κρατήστε το
μακριά από τα παιδιά. Το προϊόν δεν πρέπει να χρησιμοποιείται από άτομα
που πάσχουν από άσθμα. Μην αναπνέετε τις αναθυμιάσεις κατά τη διάρκεια
της εισαγωγής και αναρρόφησης. Καλέστε αμέσως ένα γιατρό αν
παρατηρηθούν αλλεργικές αντιδράσεις. Αποθηκεύστε τη φιάλη μέσα στον
ειδικό χώρο, μακριά από πηγές θερμότητας. Το στεγανοποιητικό υγρό έχει
ημερομηνία λήξης. Αντικαταστήστε τη φιάλη που περιέχει το
στεγανοποιητικό υγρό το οποίο έχει λήξει.
ΔΙΑΔΙΚΑΣΙΑ ΦΟΥΣΚΩΜΑΤΟΣ
Φορέστε τα προστατευτικά γάντια που παρέχονται μαζί με το
κιτ.
Προχωρήστε όπως ακολουθεί:
❒τραβήξτε το χειρόφρενο, ξεβιδώστε το καπάκι της βαλβίδας του
ελαστικού, βγάλτε έξω τον εύκαμπτο σωλήνα φουσκώματος A
εικ. 126 και βιδώστε το δαχτυλιδωτό παξιμάδι B επάνω στη
βαλβίδα του ελαστικού
❒σιγουρευτείτε ότι ο διακόπτης A εικ. 127 του συμπιεστή είναι στη
θέση 0 (σβηστό), βάλτε μπροστά τον κινητήρα, βάλτε το φις A εικ.
128 μέσα στην πρίζα ρεύματος που βρίσκεται στο κεντρικό
ταμπλό, ανάψτε το συμπιεστή γυρίζοντας το διακόπτη A εικ. 127
στη θέση I (αναμμένο)
εικ. 126
A0J0214
168
ΓΝΩΡΙΜΊΑ ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ ΚΑΙ
ΟΔΗΓΗΣΗΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣΣΥΝΤΗΡΗΣΗ ΚΑΙ
ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ
EYPETHPIO
Page 173 of 308

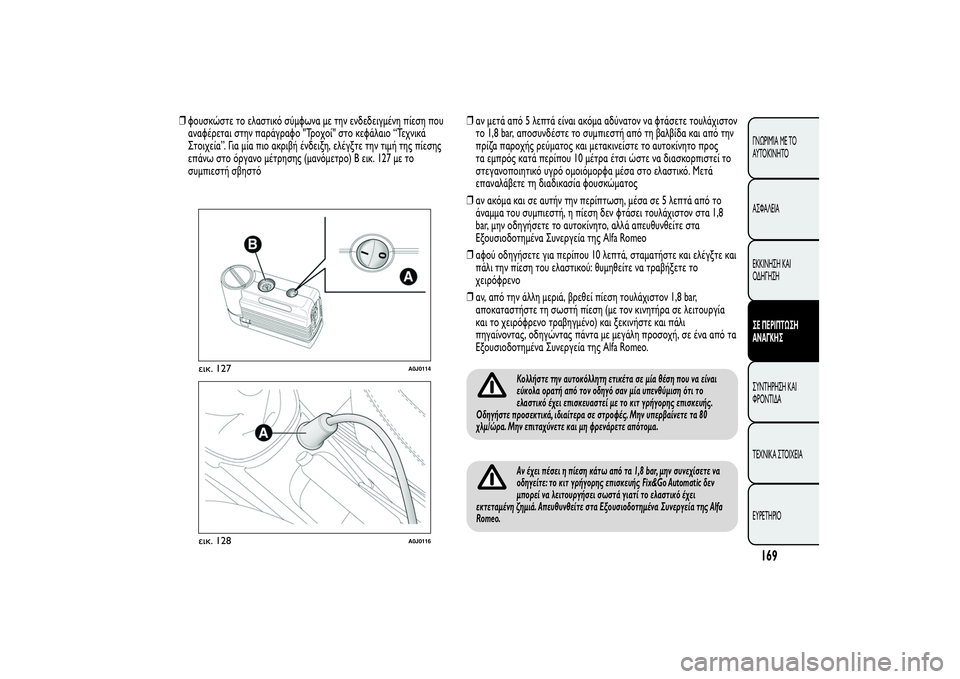

❒φουσκώστε το ελαστικό σύμφωνα με την ενδεδειγμένη πίεση που
αναφέρεται στην παράγραφο ''Τροχοί'' στο κεφάλαιο “Τεχνικά
Στοιχεία”. Για μία πιο ακριβή ένδειξη, ελέγξτε την τιμή της πίεσης
επάνω στο όργανο μέτρησης (μανόμετρο) B εικ. 127 με το
συμπιεστή σβηστό❒αν μετά από 5 λεπτά είναι ακόμα αδύνατον να φτάσετε τουλάχιστον
το 1,8 bar, αποσυνδέστε το συμπιεστή από τη βαλβίδα και από την
πρίζα παροχής ρεύματος και μετακινείστε το αυτοκίνητο προς
τα εμπρός κατά περίπου 10 μέτρα έτσι ώστε να διασκορπιστεί το
στεγανοποιητικό υγρό ομοιόμορφα μέσα στο ελαστικό. Μετά
επαναλάβετε τη διαδικασία φουσκώματος
❒αν ακόμα και σε αυτήν την περίπτωση, μέσα σε 5 λεπτά από το
άναμμα του συμπιεστή, η πίεση δεν φτάσει τουλάχιστον στα 1,8
bar, μην οδηγήσετε το αυτοκίνητο, αλλά απευθυνθείτε στα
Εξουσιοδοτημένα Συνεργεία της Alfa Romeo
❒αφού οδηγήσετε για περίπου 10 λεπτά, σταματήστε και ελέγξτε και
πάλι την πίεση του ελαστικού: θυμηθείτε να τραβήξετε το
χειρόφρενο
❒αν, από την άλλη μεριά, βρεθεί πίεση τουλάχιστον 1,8 bar,
αποκαταστήστε τη σωστή πίεση (με τον κινητήρα σε λειτουργία
και το χειρόφρενο τραβηγμένο) και ξεκινήστε και πάλι
πηγαίνοντας, οδηγώντας πάντα με μεγάλη προσοχή, σε ένα από τα
Εξουσιοδοτημένα Συνεργεία της Alfa Romeo.
Κολλήστε την αυτοκόλλητη ετικέτα σε μία θέση που να είναι
εύκολα ορατή από τον οδηγό σαν μία υπενθύμιση ότι το
ελαστικό έχει επισκευαστεί με το κιτ γρήγορης επισκευής.
Οδηγήστε προσεκτικά, ιδιαίτερα σε στροφές. Μην υπερβαίνετε τα 80
χλμ/ώρα. Μην επιταχύνετε και μη φρενάρετε απότομα.Αν έχει πέσει η πίεση κάτω από τα 1,8 bar, μην συνεχίσετε να
οδηγείτε: το κιτ γρήγορης επισκευής Fix&Go Automatic δεν
μπορεί να λειτουργήσει σωστά γιατί το ελαστικό έχει
εκτεταμένη ζημιά. Απευθυνθείτε στα Εξουσιοδοτημένα Συνεργεία της Alfa
Romeo.
εικ. 127
A0J0114
εικ. 128
A0J0116
169ΓΝΩΡΙΜΊΑ ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ ΚΑΙ
ΟΔΗΓΗΣΗΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣΣΥΝΤΗΡΗΣΗ ΚΑΙ
ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ
EYPETHPIO
Page 174 of 308

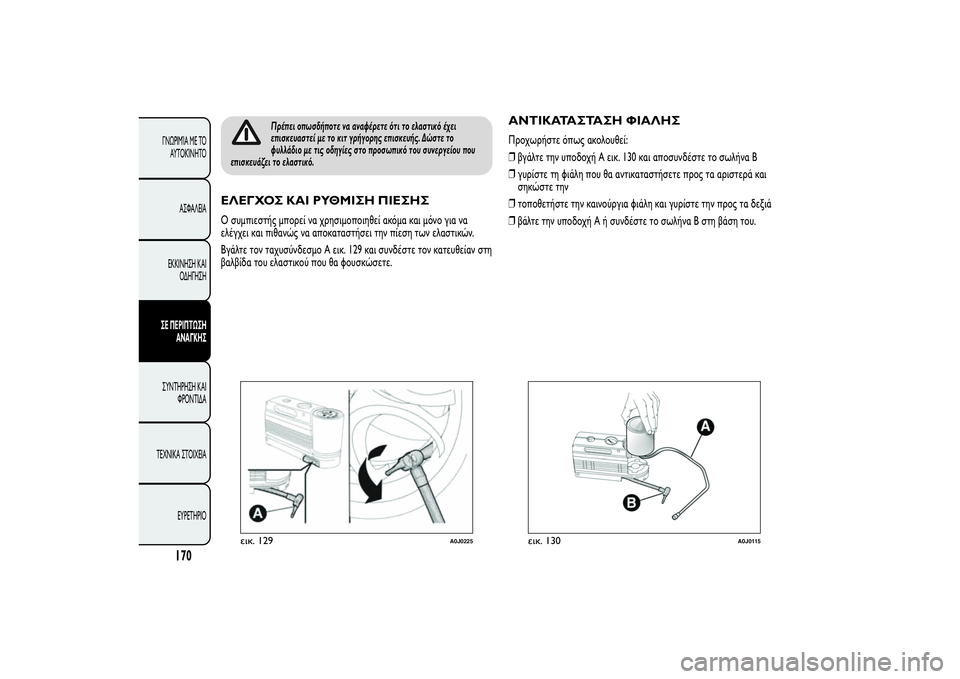

Πρέπει οπωσδήποτε να αναφέρετε ότι το ελαστικό έχει
επισκευαστεί με το κιτ γρήγορης επισκευής. Δώστε το
φυλλάδιο με τις οδηγίες στο προσωπικό του συνεργείου που
επισκευάζει το ελαστικό.
ΕΛΕΓΧΟΣ ΚΑΙ ΡΥΘΜΙΣΗ ΠΙΕΣΗΣΟ συμπιεστής μπορεί να χρησιμοποιηθεί ακόμα και μόνο για να
ελέγχει και πιθανώς να αποκαταστήσει την πίεση των ελαστικών.
Βγάλτε τον ταχυσύνδεσμο A εικ. 129 και συνδέστε τον κατευθείαν στη
βαλβίδα του ελαστικού που θα φουσκώσετε.
ΑΝΤΙΚΑΤΑΣΤΑΣΗ ΦΙΑΛΗΣΠροχωρήστε όπως ακολουθεί:
❒βγάλτε την υποδοχή A εικ. 130 και αποσυνδέστε το σωλήνα B
❒γυρίστε τη φιάλη που θα αντικαταστήσετε προς τα αριστερά και
σηκώστε την
❒τοποθετήστε την καινούργια φιάλη και γυρίστε την προς τα δεξιά
❒βάλτε την υποδοχή Α ή συνδέστε το σωλήνα B στη βάση του.
εικ. 129
A0J0225
εικ. 130
A0J0115
170
ΓΝΩΡΙΜΊΑ ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ ΚΑΙ
ΟΔΗΓΗΣΗΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣΣΥΝΤΗΡΗΣΗ ΚΑΙ
ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ
EYPETHPIO
Page 175 of 308

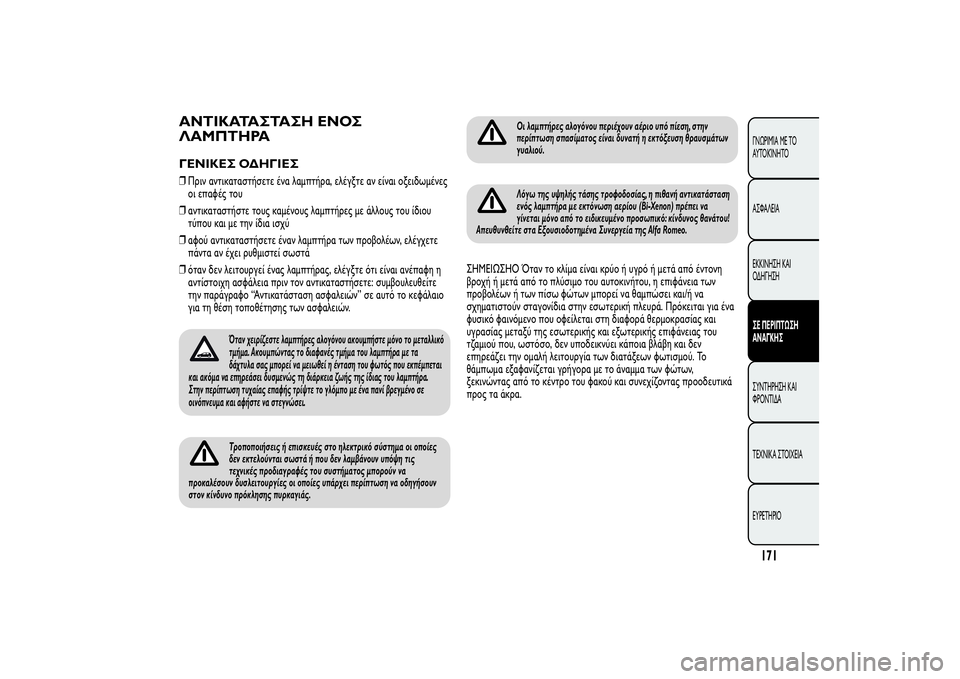

ΑΝΤΙΚΑΤΑΣΤΑΣΗ ΕΝΟΣ
ΛΑΜΠΤΗΡΑΓΕΝΙΚΕΣ ΟΔΗΓΙΕΣ❒Πριν αντικαταστήσετε ένα λαμπτήρα, ελέγξτε αν είναι οξειδωμένες
οι επαφές του
❒αντικαταστήστε τους καμένους λαμπτήρες με άλλους του ίδιου
τύπου και με την ίδια ισχύ
❒αφού αντικαταστήσετε έναν λαμπτήρα των προβολέων, ελέγχετε
πάντα αν έχει ρυθμιστεί σωστά
❒όταν δεν λειτουργεί ένας λαμπτήρας, ελέγξτε ότι είναι ανέπαφη η
αντίστοιχη ασφάλεια πριν τον αντικαταστήσετε: συμβουλευθείτε
την παράγραφο “Αντικατάσταση ασφαλειών” σε αυτό το κεφάλαιο
για τη θέση τοποθέτησης των ασφαλειών.
Όταν χειρίζεστε λαμπτήρες αλογόνου ακουμπήστε μόνο το μεταλλικό
τμήμα. Ακουμπώντας το διαφανές τμήμα του λαμπτήρα με τα
δάχτυλα σας μπορεί να μειωθεί η ένταση του φωτός που εκπέμπεται
και ακόμα να επηρεάσει δυσμενώς τη διάρκεια ζωής της ίδιας του λαμπτήρα.
Στην περίπτωση τυχαίας επαφής τρίψτε το γλόμπο με ένα πανί βρεγμένο σε
οινόπνευμα και αφήστε να στεγνώσει.Τροποποιήσεις ή επισκευές στο ηλεκτρικό σύστημα οι οποίες
δεν εκτελούνται σωστά ή που δεν λαμβάνουν υπόψη τις
τεχνικές προδιαγραφές του συστήματος μπορούν να
προκαλέσουν δυσλειτουργίες οι οποίες υπάρχει περίπτωση να οδηγήσουν
στον κίνδυνο πρόκλησης πυρκαγιάς.
Οι λαμπτήρες αλογόνου περιέχουν αέριο υπό πίεση, στην
περίπτωση σπασίματος είναι δυνατή η εκτόξευση θραυσμάτων
γυαλιού.Λόγω της υψηλής τάσης τροφοδοσίας, η πιθανή αντικατάσταση
ενός λαμπτήρα με εκτόνωση αερίου (Bi-Xenon) πρέπει να
γίνεται μόνο από το ειδικευμένο προσωπικό: κίνδυνος θανάτου!
Απευθυνθείτε στα Εξουσιοδοτημένα Συνεργεία της Alfa Romeo.
ΣHMEIΩΣHO Όταν το κλίμα είναι κρύο ή υγρό ή μετά από έντονη
βροχή ή μετά από το πλύσιμο του αυτοκινήτου, η επιφάνεια των
προβολέων ή των πίσω φώτων μπορεί να θαμπώσει και/ή να
σχηματιστούν σταγονίδια στην εσωτερική πλευρά. Πρόκειται για ένα
φυσικό φαινόμενο που οφείλεται στη διαφορά θερμοκρασίας και
υγρασίας μεταξύ της εσωτερικής και εξωτερικής επιφάνειας του
τζαμιού που, ωστόσο, δεν υποδεικνύει κάποια βλάβη και δεν
επηρεάζει την ομαλή λειτουργία των διατάξεων φωτισμού. Το
θάμπωμα εξαφανίζεται γρήγορα με το άναμμα των φώτων,
ξεκινώντας από το κέντρο του φακού και συνεχίζοντας προοδευτικά
προς τα άκρα.
171ΓΝΩΡΙΜΊΑ ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ ΚΑΙ
ΟΔΗΓΗΣΗΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣΣΥΝΤΗΡΗΣΗ ΚΑΙ
ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ
EYPETHPIO
Page 176 of 308

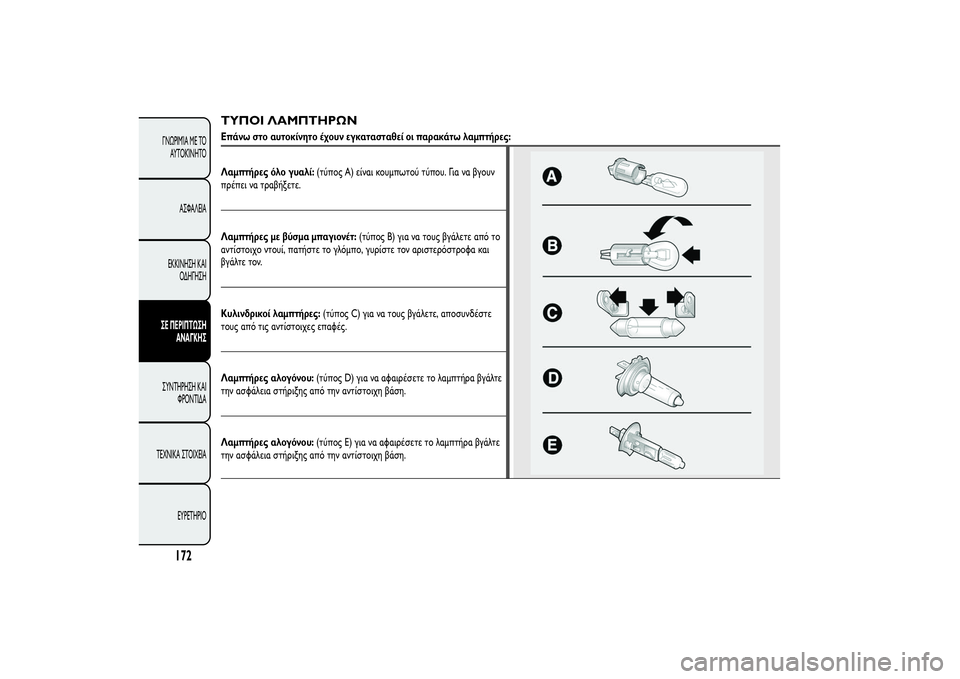

ΤΥΠΟΙ ΛΑΜΠΤΗΡΩΝΕπάνω στο αυτοκίνητο έχουν εγκατασταθεί οι παρακάτω λαμπτήρες:
Λαμπτήρες όλο γυαλί:(τύπος Α) είναι κουμπωτού τύπου. Για να βγουν
πρέπει να τραβήξετε.Λαμπτήρες με βύσμα μπαγιονέτ:(τύπος B) για να τους βγάλετε από το
αντίστοιχο ντουί, πατήστε το γλόμπο, γυρίστε τον αριστερόστροφα και
βγάλτε τον.
Κυλινδρικοί λαμπτήρες:(τύπος C) για να τους βγάλετε, αποσυνδέστε
τους από τις αντίστοιχες επαφές.
Λαμπτήρες αλογόνου:(τύπος D) για να αφαιρέσετε το λαμπτήρα βγάλτε
την ασφάλεια στήριξης από την αντίστοιχη βάση.
Λαμπτήρες αλογόνου:(τύπος E) για να αφαιρέσετε το λαμπτήρα βγάλτε
την ασφάλεια στήριξης από την αντίστοιχη βάση.
172
ΓΝΩΡΙΜΊΑ ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ ΚΑΙ
ΟΔΗΓΗΣΗΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣΣΥΝΤΗΡΗΣΗ ΚΑΙ
ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ
EYPETHPIO
Page 177 of 308

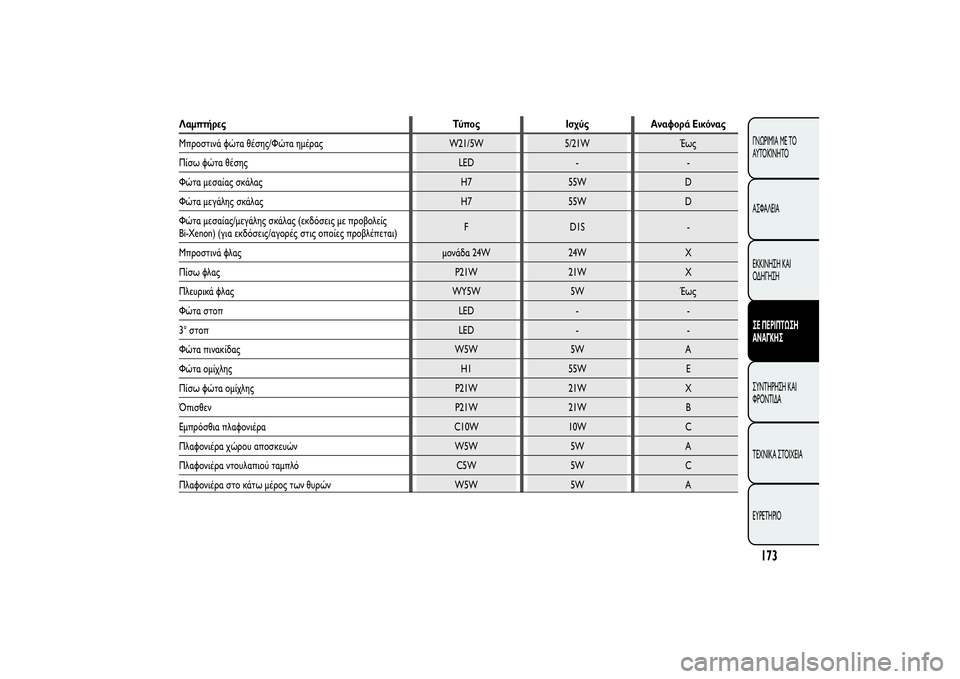

Λαμπτήρες Τύπος Ισχύς Αναφορά Εικόνας
Μπροστινά φώτα θέσης/Φώτα ημέρας W21/5W 5/21W Έως
Πίσω φώτα θέσης LED - -
Φώτα μεσαίας σκάλας H7 55W D
Φώτα μεγάλης σκάλας H7 55W D
Φώτα μεσαίας/μεγάλης σκάλας (εκδόσεις με προβολείς
Bi-Xenon) (για εκδόσεις/αγορές στις οποίες προβλέπεται)F D1S -
Μπροστινά φλας μονάδα 24W 24W Χ
Πίσω φλας P21W 21W Χ
Πλευρικά φλας WY5W 5W Έως
Φώτα στοπ LED - -
3° στοπ LED - -
Φώτα πινακίδας W5W 5W A
Φώτα ομίχλης H1 55W E
Πίσω φώτα ομίχλης P21W 21W Χ
Όπισθεν P21W 21W B
Εμπρόσθια πλαφονιέρα C10W 10W C
Πλαφονιέρα χώρου αποσκευών W5W 5W A
Πλαφονιέρα ντουλαπιού ταμπλό C5W 5W C
Πλαφονιέρα στο κάτω μέρος των θυρών W5W 5W A
173ΓΝΩΡΙΜΊΑ ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ ΚΑΙ
ΟΔΗΓΗΣΗΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣΣΥΝΤΗΡΗΣΗ ΚΑΙ
ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ
EYPETHPIO
Page 178 of 308

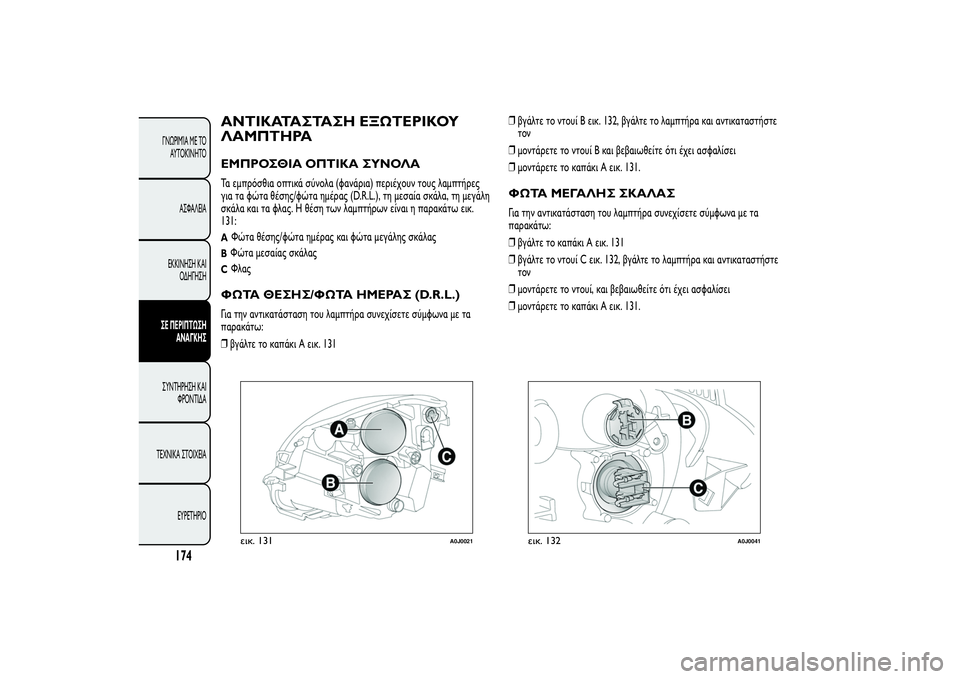

ΑΝΤΙΚΑΤΑΣΤΑΣΗ ΕΞΩΤΕΡΙΚΟΥ
ΛΑΜΠΤΗΡΑΕΜΠΡΟΣΘΙΑ ΟΠΤΙΚΑ ΣΥΝΟΛΑΤα εμπρόσθια οπτικά σύνολα (φανάρια) περιέχουν τους λαμπτήρες
για τα φώτα θέσης/φώτα ημέρας (D.R.L.), τη μεσαία σκάλα, τη μεγάλη
σκάλα και τα φλας. Η θέση των λαμπτήρων είναι η παρακάτω εικ.
131:AΦώτα θέσης/φώτα ημέρας και φώτα μεγάλης σκάλαςBΦώτα μεσαίας σκάλαςCΦλαςΦΩΤΑ ΘΕΣΗΣ/ΦΩΤΑ ΗΜΕΡΑΣ (D.R.L.)Για την αντικατάσταση του λαμπτήρα συνεχίσετε σύμφωνα με τα
παρακάτω:
❒βγάλτε το καπάκι A εικ. 131❒βγάλτε το ντουί B εικ. 132, βγάλτε το λαμπτήρα και αντικαταστήστε
τον
❒μοντάρετε το ντουί B και βεβαιωθείτε ότι έχει ασφαλίσει
❒μοντάρετε το καπάκι A εικ. 131.
ΦΩΤΑ ΜΕΓΑΛΗΣ ΣΚΑΛΑΣΓια την αντικατάσταση του λαμπτήρα συνεχίσετε σύμφωνα με τα
παρακάτω:
❒βγάλτε το καπάκι A εικ. 131
❒βγάλτε το ντουί C εικ. 132, βγάλτε το λαμπτήρα και αντικαταστήστε
τον
❒μοντάρετε το ντουί, και βεβαιωθείτε ότι έχει ασφαλίσει
❒μοντάρετε το καπάκι A εικ. 131.
εικ. 131
A0J0021
εικ. 132
A0J0041
174
ΓΝΩΡΙΜΊΑ ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ ΚΑΙ
ΟΔΗΓΗΣΗΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣΣΥΝΤΗΡΗΣΗ ΚΑΙ
ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ
EYPETHPIO
Page 179 of 308

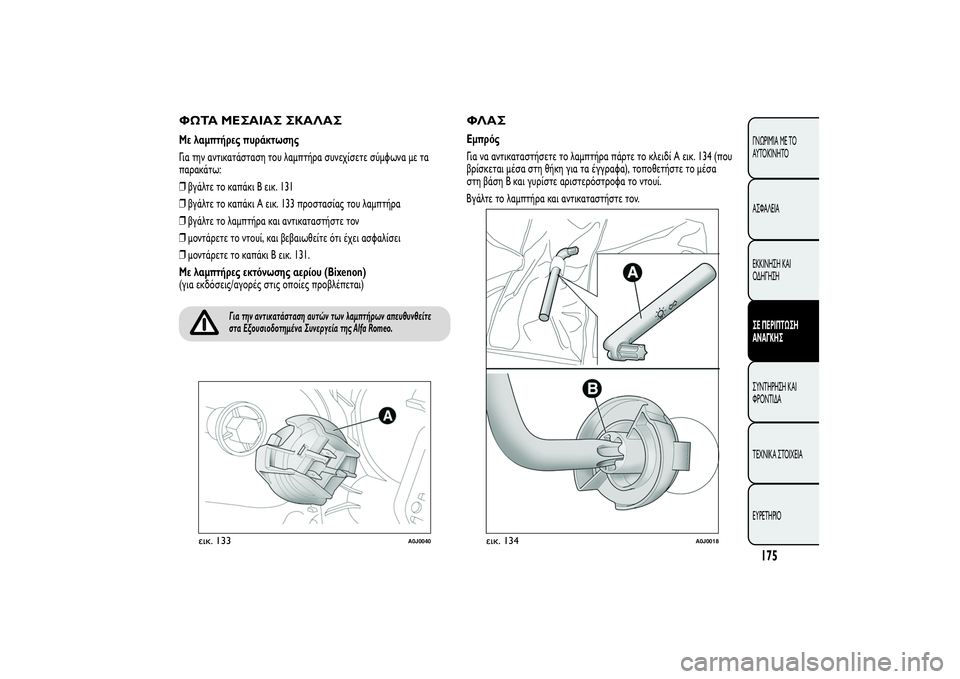

ΦΩΤΑ ΜΕΣΑΙΑΣ ΣΚΑΛΑΣΜε λαμπτήρες πυράκτωσης
Για την αντικατάσταση του λαμπτήρα συνεχίσετε σύμφωνα με τα
παρακάτω:
❒βγάλτε το καπάκι B εικ. 131
❒βγάλτε το καπάκι A εικ. 133 προστασίας του λαμπτήρα
❒βγάλτε το λαμπτήρα και αντικαταστήστε τον
❒μοντάρετε το ντουί, και βεβαιωθείτε ότι έχει ασφαλίσει
❒μοντάρετε το καπάκι B εικ. 131.
Με λαμπτήρες εκτόνωσης αερίου (Bixenon)
(για εκδόσεις/αγορές στις οποίες προβλέπεται)
Για την αντικατάσταση αυτών των λαμπτήρων απευθυνθείτε
στα Εξουσιοδοτημένα Συνεργεία της Alfa Romeo.
ΦΛΑΣΕμπρός
Για να αντικαταστήσετε το λαμπτήρα πάρτε το κλειδί A εικ. 134 (που
βρίσκεται μέσα στη θήκη για τα έγγραφα), τοποθετήστε το μέσα
στη βάση Β και γυρίστε αριστερόστροφα το ντουί.
εικ. 133
A0J0040
εικ. 134
A0J0018
175ΓΝΩΡΙΜΊΑ ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ ΚΑΙ
ΟΔΗΓΗΣΗΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣΣΥΝΤΗΡΗΣΗ ΚΑΙ
ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ
EYPETHPIO
Βγάλτε το λαμπτήρα και αντικαταστήστε τον.
Page 180 of 308

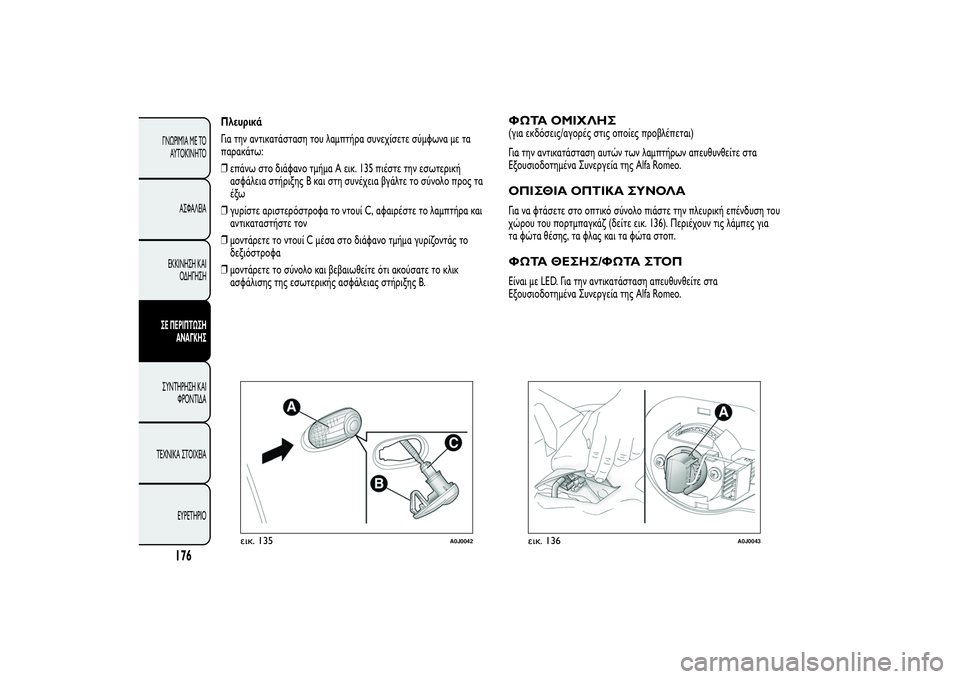

Πλευρικά
Για την αντικατάσταση του λαμπτήρα συνεχίσετε σύμφωνα με τα
παρακάτω:
❒επάνω στο διάφανο τμήμα A εικ. 135 πιέστε την εσωτερική
ασφάλεια στήριξης Β και στη συνέχεια βγάλτε το σύνολο προς τα
έξω
❒γυρίστε αριστερόστροφα το ντουί C, αφαιρέστε το λαμπτήρα και
αντικαταστήστε τον
❒μοντάρετε το ντουί C μέσα στο διάφανο τμήμα γυρίζοντάς το
δεξιόστροφα
❒μοντάρετε το σύνολο και βεβαιωθείτε ότι ακούσατε το κλικ
ασφάλισης της εσωτερικής ασφάλειας στήριξης B.
ΦΩΤΑ ΟΜΙΧΛΗΣ(για εκδόσεις/αγορές στις οποίες προβλέπεται)
Για την αντικατάσταση αυτών των λαμπτήρων απευθυνθείτε στα
Εξουσιοδοτημένα Συνεργεία της Alfa Romeo.ΟΠΙΣΘΙΑ ΟΠΤΙΚΑ ΣΥΝΟΛΑΓια να φτάσετε στο οπτικό σύνολο πιάστε την πλευρική επένδυση του
χώρου του πορτμπαγκάζ (δείτε εικ. 136). Περιέχουν τις λάμπες για
τα φώτα θέσης, τα φλας και τα φώτα στοπ.ΦΩΤΑ ΘΕΣΗΣ/ΦΩΤΑ ΣΤΟΠΕίναι με LED. Για την αντικατάσταση απευθυνθείτε στα
Εξουσιοδοτημένα Συνεργεία της Alfa Romeo.
εικ. 135
A0J0042
εικ. 136
A0J0043
176
ΓΝΩΡΙΜΊΑ ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ ΚΑΙ
ΟΔΗΓΗΣΗΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣΣΥΝΤΗΡΗΣΗ ΚΑΙ
ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ
EYPETHPIO
