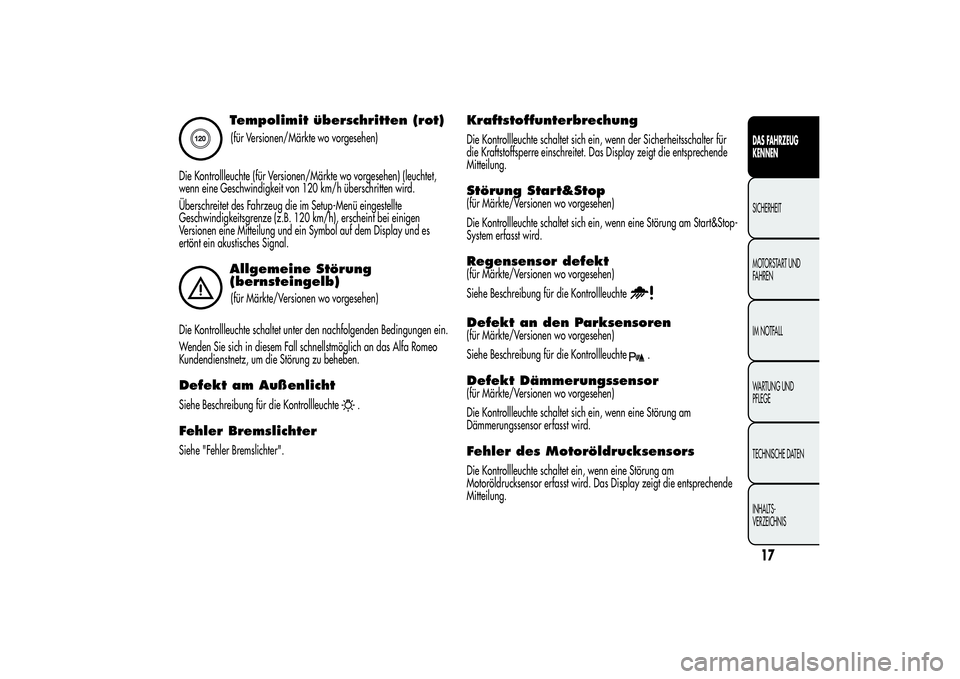

Tempolimit überschritten (rot)(für Versionen/Märkte wo vorgesehen)
Die Kontrollleuchte (für Versionen/Märkte wo vorgesehen) (leuchtet,
wenn eine Geschwindigkeit von 120 km/h überschritten wird.
Überschreitet des Fahrzeug die im Setup-Menü eingestellte
Geschwindigkeitsgrenze (z.B. 120 km/h), erscheint bei einigen
Versionen eine Mitteilung und ein Symbol auf dem Display und es
ertönt ein akustisches Signal.Allgemeine Störung
(bernsteingelb)(für Märkte/Versionen wo vorgesehen)
Die Kontrollleuchte schaltet unter den nachfolgenden Bedingungen ein.
Wenden Sie sich in diesem Fall schnellstmöglich an das Alfa Romeo
Kundendienstnetz, um die Störung zu beheben.
Defekt am AußenlichtSiehe Beschreibung für die Kontrollleuchte
.
Fehler BremslichterSiehe "Fehler Bremslichter".
KraftstoffunterbrechungDie Kontrollleuchte schaltet sich ein, wenn der Sicherheitsschalter für
die Kraftstoffsperre einschreitet. Das Display zeigt die entsprechende
Mitteilung.Störung Start&Stop(für Märkte/Versionen wo vorgesehen)
Die Kontrollleuchte schaltet sich ein, wenn eine Störung am Start&Stop-
System erfasst wird.Regensensor defekt(für Märkte/Versionen wo vorgesehen)
Siehe Beschreibung für die KontrollleuchteDefekt an den Parksensoren(für Märkte/Versionen wo vorgesehen)
Siehe Beschreibung für die Kontrollleuchte
.
Defekt Dämmerungssensor(für Märkte/Versionen wo vorgesehen)
Die Kontrollleuchte schaltet sich ein, wenn eine Störung am
Dämmerungssensor erfasst wird.Fehler des MotoröldrucksensorsDie Kontrollleuchte schaltet ein, wenn eine Störung am
Motoröldrucksensor erfasst wird. Das Display zeigt die entsprechende
Mitteilung.
17DAS FAHRZEUG
KENNENSICHERHEIT
MOTORSTART UND
FAHREN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS
Page 22 of 312
Nebelschlussleuchte
(bernsteingelb)
Die Kontrollleuchte schaltet beim Einschalten der Nebelschlussleuchte
ein.
Nebelscheinwerfer (grün)
Die Kontrollleuchte schaltet sich beim Einschalten der
Nebelscheinwerfer ein.
Standlichter (grün)
Die Kontrollleuchte schaltet sich beim Einschalten der Standlichter ein.Follow me home (grün)Die Kontrollleuchte wird (zusammen mit einer Mitteilung auf dem
Display) eingeschaltet, wenn diese Vorrichtung benutzt wird (siehe
Abschnitt "Vorrichtung Follow me home" in diesem Kapitel).
2
Abblendlichter (grün)
Die Kontrollleuchte wird beim Einschalten der Abblendlichter
eingeschaltet.
Fernlichter (blau)
Die Kontrollleuchte wird beim Einschalten der Fernlichter eingeschaltet.
Linker Fahrtrichtungsanzeiger
(grün)
Die Kontrollleuchte wird eingeschaltet, wenn der Hebel der
Fahrtrichtungsanzeiger nach unten geschoben oder wenn die Taste der
Warnblinker gedrückt wird.
Rechter
Fahrtrichtungsanzeiger (grün)
Die Kontrollleuchte wird eingeschaltet, wenn der Hebel der
Fahrtrichtungsanzeiger nach oben geschoben oder wenn die Taste der
Warnblinker gedrückt wird.
18
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS
Page 23 of 312
Ungenügender Reifendruck(für Versionen/Märkte, wo vorgesehen)
Die Kontrollleuchte (oder das Symbol auf dem Display) leuchtet (bei
einigen Versionen zusammen mit der Mitteilung auf dem Display)
(zusammen mit einem akustischen Signal), wenn der Reifendruck eines
oder mehrerer Reifen unter eine bestimmte Grenze sinkt.
Auf diese Weise wird der Fahrer vom T.P.M.S. darauf hingewiesen,
dass möglicherweise einer oder mehrere Reifen zu wenig Druck haben
und vielleicht ein Reifenschaden vorliegt.
ZUR BEACHTUNG Fahren Sie nicht mit einem oder mehreren platten
Reifen, da die Lenkbarkeit des Fahrzeuges beeinträchtigt werden
könnte. In diesem Fall das Fahrzeug vorsichtig und ohne starke
Abbremsungen anhalten. Sofort den Reifen durch das Notrad (für
Versionen/Märkte, wo vorgesehen) ersetzen oder den Reifen mit dem
Reifenset reparieren (siehe Abschnitt "Ersatz eines Reifens" im Kapitel
"Im Notfall"). Bitte wenden Sie sich dann schnellstmöglich an das
Alfa-Romeo-Kundendienstnetz.T.P.M.S.-System defekt
Die Kontrollleuchte (oder das Symbol auf dem Display) leuchtet (bei
einigen Versionen zusammen mit einer Mitteilung auf dem Display),
wenn ein Fehler des T.P.M.S.-Systems ermittelt wird.
Wenden Sie sich in diesem Fall schnellstmöglich an das Alfa-Romeo-
Kundendienstnetz.
Wenn zwei oder mehrere Räder ohne Sensor montiert werden,
erscheint auf dem Display eine Warnung, bis die Anfangsbedingungen
wiederhergestellt werden.
Reifendruck prüfen i
Die Kontrollleuchte (oder das Symbol auf dem Display) leuchtet (bei
einigen Versionen zusammen mit einer Mitteilung auf dem Display),
um davor zu warnen, dass der Druck des Reifens unter den für eine
optimale Lebensdauer des Reifens und einen optimalen
Kraftstoffverbrauch erforderlichen Wert gesunken ist niedrig ist oder
um einen langsamen Druckverlust anzuzeigen.
Sind zwei oder mehrere Reifen platt, erscheint auf dem Display
nacheinander der Zustand jedes Reifens.
In diesem Fall raten wir, die korrekten Druckwerte wieder herzustellen
(siehe Kapitel "Technische Daten").
19DAS FAHRZEUG
KENNENSICHERHEIT
MOTORSTART UND
FAHREN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS
Page 24 of 312
Aktivierung/Deaktivierung
des Systems Start&Stop(für Versionen/Märkte, wo vorgesehen)
Störung System Start&Stop
Aktivierung System Start&Stop
Die Aktivierung des Systems Start&Stop wird durch die Anzeige einer
Mitteilung auf dem Display angezeigt.
Unter dieser Bedingung ist die LED auf der Taste
am Bedienfeld
neben dem Lenkrad (siehe Abschnitt "Start&Stop" in diesem Kapitel)
ausgeschaltet.
Deaktivierung des Systems Start&Stop
❒Versionen mit Multifunktionsdisplay: Die Deaktivierung des
Start&Stop-Systems wird durch die Anzeige einer Mitteilung auf
dem Display gemeldet.
❒Versionen mit konfigurierbarem Multifunktionsdisplay: die
Deaktivierung des Systems Start&Stop wird durch die Anzeige des
Symbols
und einer Mitteilung auf dem Display gemeldet.
Bei deaktiviertem System leuchtet die LED auf der Taste
.Störung System Start&Stop
Bei einer Systemstörung des Systems Start&Stop blinkt auf dem Display
das Symbol
(Version mit Multifunktionssystems) oder das Symbol
(Versionen mit konfigurierbarem Multifunktionsdisplay).
Für Versionen/Märkte, wo vorgesehen, wird auf dem Display
außerdem eine Warnmitteilung angezeigt.
Wenden Sie sich bitte in diesem Fall an das Alfa Romeo
Kundendienstnetz.
Kofferraum offen
Bei einigen Versionen erscheint eine Mitteilung + ein Symbol auf dem
Display, wenn der Kofferraum offen ist.
Motorhaube offen
Bei einigen Versionen erscheint eine Mitteilung + ein Symbol auf dem
Display, wenn die Motorhaube offen ist.
20
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS
Page 25 of 312
Glatteisgefahr
Bei den Versionen mit "Konfigurierbarem Multifunktionsdisplay"
erscheint eine Mitteilung + ein Symbol auf dem Display, wenn die
Außentemperatur weniger oder gleich 3 °C beträgt.
Bei den Versionen mit "Multifunktionsdisplay" erscheint nur eine
entsprechende Mitteilung.
ZUR BEACHTUNG Bei einer Störung des Außentemperatursensors
werden auf dem Display Striche an Stelle des Wertes angezeigt.
Kraftstoffunterbrechung
Bei einigen Versionen erscheint auf dem Display eine Mitteilung + ein
Symbol, wenn die Kraftstoffversorgung unterbrochen wurde.
Für die erneute Aktivierung der Kraftstoffunterbrechung gelten die
Anweisungen im Abschnitt "System für die Kraftstoffunterbrechung" in
diesem Kapitel.
Defekt an den Außenlichtern
Bei einigen Versionen erscheint eine Mitteilung und ein Symbol auf
dem Display, wenn ein Fehler an einem der folgenden Lichter ermittelt
wird:
❒Tagfahrlichter (DRL)
❒Standlicht
❒Fahrtrichtungsanzeiger
❒Nebelschlussleuchten
❒Kennzeichenleuchte.
Störungen an diesen Lampen können sein: Durchbrennen einer oder
mehrerer Lampen, Durchbrennen der zugehörigen Sicherung oder
Unterbrechung der elektrischen Verbindung.
Defekt an den Bremslichtern
Bei einigen Versionen erscheint eine Mitteilung und ein Symbol auf
dem Display, wenn ein Defekt an den Bremsleuchten (Stop) ermittelt
wird.
Der Defekt kann auf einem Durchbrennen der Lampen, dem
Durchbrennen der Sicherung oder einer Stromunterbrechung beruhen.
Defekt am Dämmerungssensor(für Versionen/Märkte, wo vorgesehen)
Bei einigen Versionen erscheint auf dem Display eine Mitteilung + ein
Symbol, wenn ein Fehler des Dämmerungssensors vorliegt.
21DAS FAHRZEUG
KENNENSICHERHEIT
MOTORSTART UND
FAHREN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS
Page 26 of 312

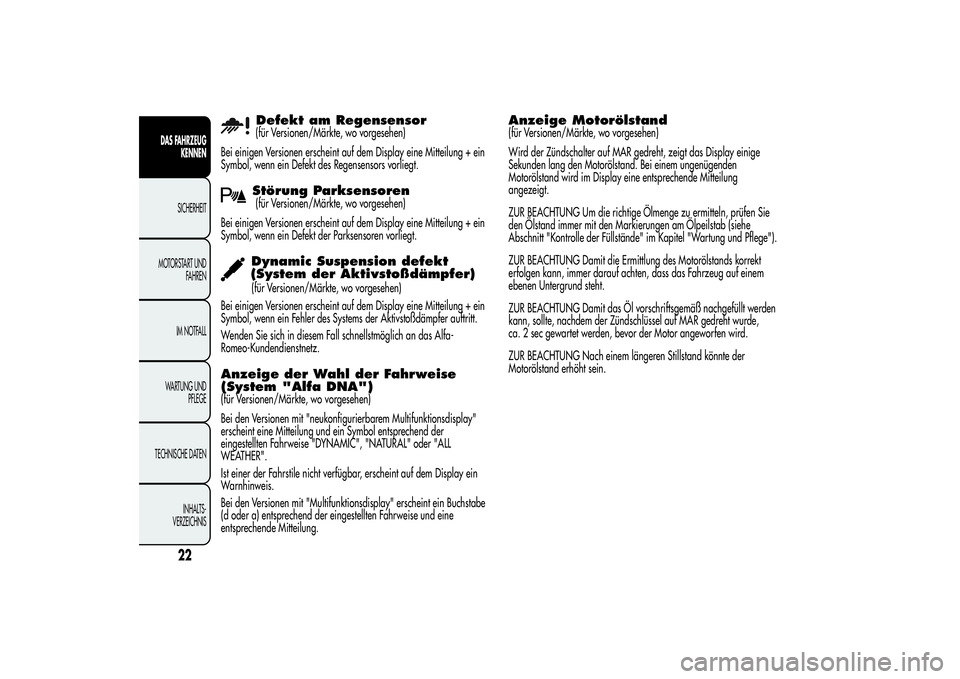

Defekt am Regensensor(für Versionen/Märkte, wo vorgesehen)
Bei einigen Versionen erscheint auf dem Display eine Mitteilung + ein
Symbol, wenn ein Defekt des Regensensors vorliegt.Störung Parksensoren(für Versionen/Märkte, wo vorgesehen)
Bei einigen Versionen erscheint auf dem Display eine Mitteilung + ein
Symbol, wenn ein Defekt der Parksensoren vorliegt.Dynamic Suspension defekt
(System der Aktivstoßdämpfer)(für Versionen/Märkte, wo vorgesehen)
Bei einigen Versionen erscheint auf dem Display eine Mitteilung + ein
Symbol, wenn ein Fehler des Systems der Aktivstoßdämpfer auftritt.
Wenden Sie sich in diesem Fall schnellstmöglich an das Alfa-
Romeo-Kundendienstnetz.
Anzeige der Wahl der Fahrweise
(System "Alfa DNA")(für Versionen/Märkte, wo vorgesehen)
Bei den Versionen mit "neukonfigurierbarem Multifunktionsdisplay"
erscheint eine Mitteilung und ein Symbol entsprechend der
eingestellten Fahrweise "DYNAMIC", "NATURAL" oder "ALL
WEATHER".
Ist einer der Fahrstile nicht verfügbar, erscheint auf dem Display ein
Warnhinweis.
Bei den Versionen mit "Multifunktionsdisplay" erscheint ein Buchstabe
(d oder a) entsprechend der eingestellten Fahrweise und eine
entsprechende Mitteilung.
Anzeige Motorölstand(für Versionen/Märkte, wo vorgesehen)
Wird der Zündschalter auf MAR gedreht, zeigt das Display einige
Sekunden lang den Motorölstand. Bei einem ungenügenden
Motorölstand wird im Display eine entsprechende Mitteilung
angezeigt.
ZUR BEACHTUNG Um die richtige Ölmenge zu ermitteln, prüfen Sie
den Ölstand immer mit den Markierungen am Ölpeilstab (siehe
Abschnitt "Kontrolle der Füllstände" im Kapitel "Wartung und Pflege").
ZUR BEACHTUNG Damit die Ermittlung des Motorölstands korrekt
erfolgen kann, immer darauf achten, dass das Fahrzeug auf einem
ebenen Untergrund steht.
ZUR BEACHTUNG Damit das Öl vorschriftsgemäß nachgefüllt werden
kann, sollte, nachdem der Zündschlüssel auf MAR gedreht wurde,
ca. 2 sec gewartet werden, bevor der Motor angeworfen wird.
ZUR BEACHTUNG Nach einem längeren Stillstand könnte der
Motorölstand erhöht sein.
22
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS
Page 27 of 312
DISPLAYDas Fahrzeug kann mit einem Multifunktionsdisplay / konfigurierbaren
Multifunktionsdisplay ausgestattet sein, das dem Benutzer, je nach
der vorhergehenden Einstellungen, nützliche Informationen bei der
Fahrt bieten kann.
Wird bei abgezogenem Schlüssel eine der Türen geöffnet/geschlossen,
wird das Display aktiviert und es erscheinen für einige Sekunden die
Uhrzeit und die Gesamtkilometerzahl (oder -meilenzahl).

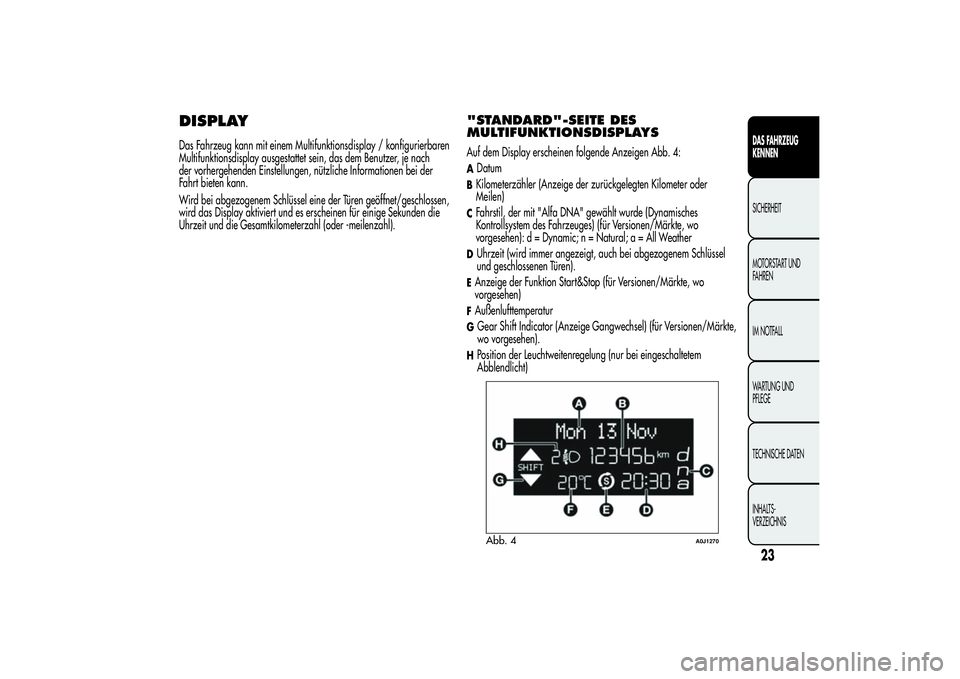

"STANDARD"-SEITE DES
MULTIFUNKTIONSDISPLAYSAuf dem Display erscheinen folgende Anzeigen Abb. 4:ADatumBKilometerzähler (Anzeige der zurückgelegten Kilometer oder
Meilen)CFahrstil, der mit "Alfa DNA" gewählt wurde (Dynamisches
Kontrollsystem des Fahrzeuges) (für Versionen/Märkte, wo
vorgesehen): d = Dynamic; n = Natural; a = All WeatherDUhrzeit (wird immer angezeigt, auch bei abgezogenem Schlüssel
und geschlossenen Türen).EAnzeige der Funktion Start&Stop (für Versionen/Märkte, wo
vorgesehen)FAußenlufttemperaturGGear Shift Indicator (Anzeige Gangwechsel) (für Versionen/Märkte,
wo vorgesehen).HPosition der Leuchtweitenregelung (nur bei eingeschaltetem
Abblendlicht)Abb. 4
A0J1270
23DAS FAHRZEUG
KENNENSICHERHEIT
MOTORSTART UND
FAHREN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS
Page 28 of 312

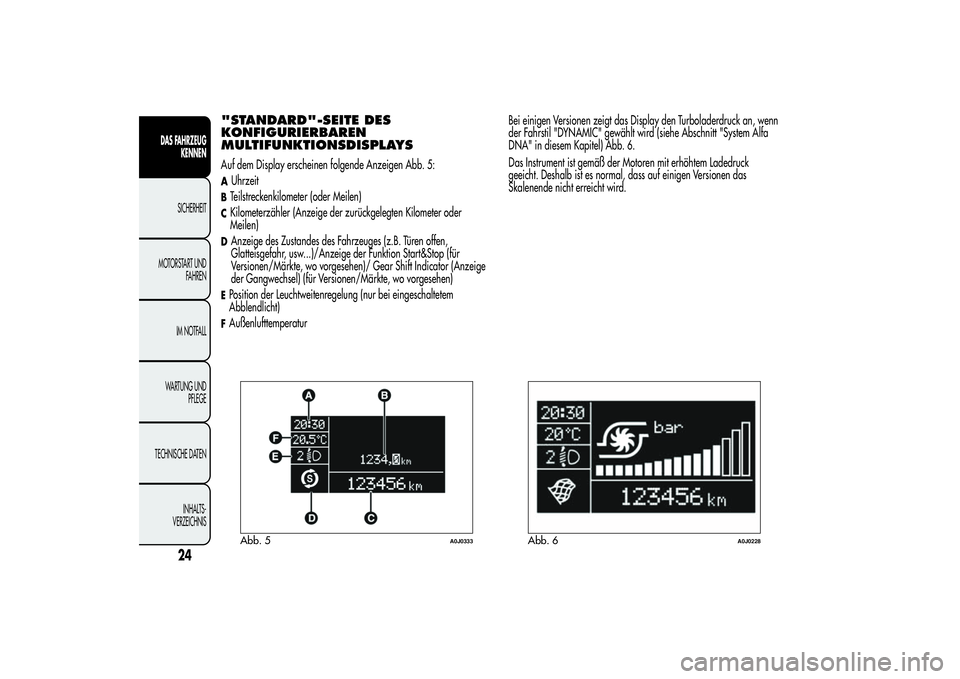

"STANDARD"-SEITE DES
KONFIGURIERBAREN
MULTIFUNKTIONSDISPLAYSAuf dem Display erscheinen folgende Anzeigen Abb. 5:AUhrzeitBTeilstreckenkilometer (oder Meilen)CKilometerzähler (Anzeige der zurückgelegten Kilometer oder
Meilen)DAnzeige des Zustandes des Fahrzeuges (z.B. Türen offen,
Glatteisgefahr, usw...)/Anzeige der Funktion Start&Stop (für
Versionen/Märkte, wo vorgesehen)/ Gear Shift Indicator (Anzeige
der Gangwechsel) (für Versionen/Märkte, wo vorgesehen)EPosition der Leuchtweitenregelung (nur bei eingeschaltetem
Abblendlicht)FAußenlufttemperaturBei einigen Versionen zeigt das Display den Turboladerdruck an, wenn
der Fahrstil "DYNAMIC" gewählt wird (siehe Abschnitt "System Alfa
DNA" in diesem Kapitel) Abb. 6.
Das Instrument ist gemäß der Motoren mit erhöhtem Ladedruck
geeicht. Deshalb ist es normal, dass auf einigen Versionen das
Skalenende nicht erreicht wird.Abb. 5
A0J0333
Abb. 6
A0J0228
24
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS
Page 29 of 312

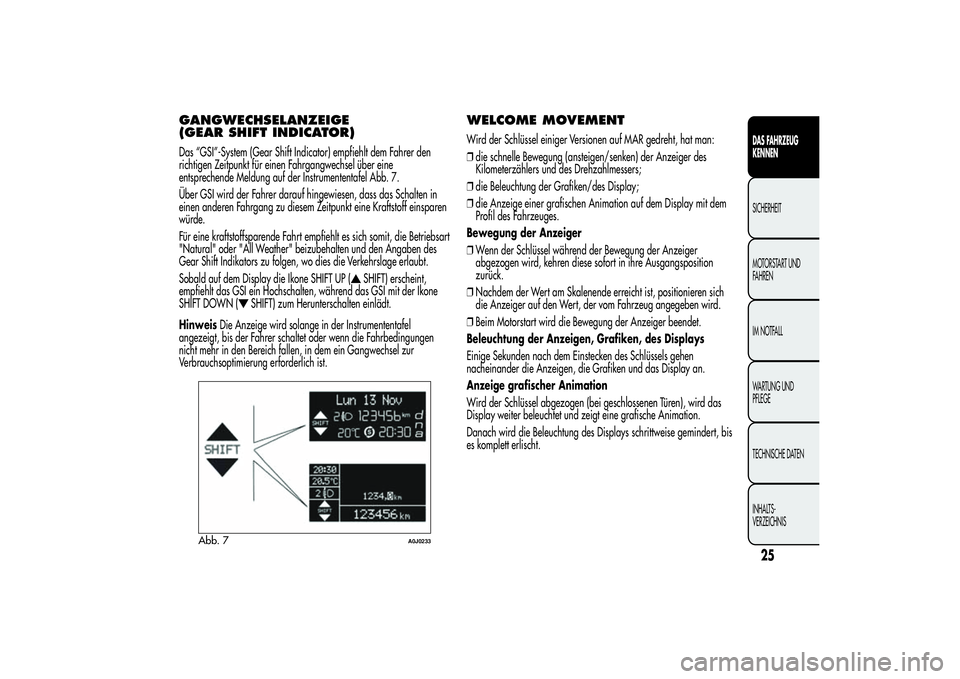

GANGWECHSELANZEIGE
(GEAR SHIFT INDICATOR)Das “GSI”-System (Gear Shift Indicator) empfiehlt dem Fahrer den
richtigen Zeitpunkt für einen Fahrgangwechsel über eine
entsprechende Meldung auf der Instrumententafel Abb. 7.
Über GSI wird der Fahrer darauf hingewiesen, dass das Schalten in
einen anderen Fahrgang zu diesem Zeitpunkt eine Kraftstoff einsparen
würde.
Für eine kraftstoffsparende Fahrt empfiehlt es sich somit, die Betriebsart
"Natural" oder "All Weather" beizubehalten und den Angaben des
Gear Shift Indikators zu folgen, wo dies die Verkehrslage erlaubt.
Sobald auf dem Display die Ikone SHIFT UP (
SHIFT) erscheint,
empfiehlt das GSI ein Hochschalten, während das GSI mit der Ikone
SHIFT DOWN (
SHIFT) zum Herunterschalten einlädt.
HinweisDie Anzeige wird solange in der Instrumententafel
angezeigt, bis der Fahrer schaltet oder wenn die Fahrbedingungen
nicht mehr in den Bereich fallen, in dem ein Gangwechsel zur
Verbrauchsoptimierung erforderlich ist.
WELCOME MOVEMENTWird der Schlüssel einiger Versionen auf MAR gedreht, hat man:
❒die schnelle Bewegung (ansteigen/senken) der Anzeiger des
Kilometerzählers und des Drehzahlmessers;
❒die Beleuchtung der Grafiken/des Display;
❒die Anzeige einer grafischen Animation auf dem Display mit dem
Profil des Fahrzeuges.
Bewegung der Anzeiger
❒Wenn der Schlüssel während der Bewegung der Anzeiger
abgezogen wird, kehren diese sofort in ihre Ausgangsposition
zurück.
❒Nachdem der Wert am Skalenende erreicht ist, positionieren sich
die Anzeiger auf den Wert, der vom Fahrzeug angegeben wird.
❒Beim Motorstart wird die Bewegung der Anzeiger beendet.
Beleuchtung der Anzeigen, Grafiken, des Displays
Einige Sekunden nach dem Einstecken des Schlüssels gehen
nacheinander die Anzeigen, die Grafiken und das Display an.
Anzeige grafischer Animation
Wird der Schlüssel abgezogen (bei geschlossenen Türen), wird das
Display weiter beleuchtet und zeigt eine grafische Animation.
Danach wird die Beleuchtung des Displays schrittweise gemindert, bis
es komplett erlischt.
Abb. 7
A0J0233
25DAS FAHRZEUG
KENNENSICHERHEIT
MOTORSTART UND
FAHREN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS
Page 30 of 312

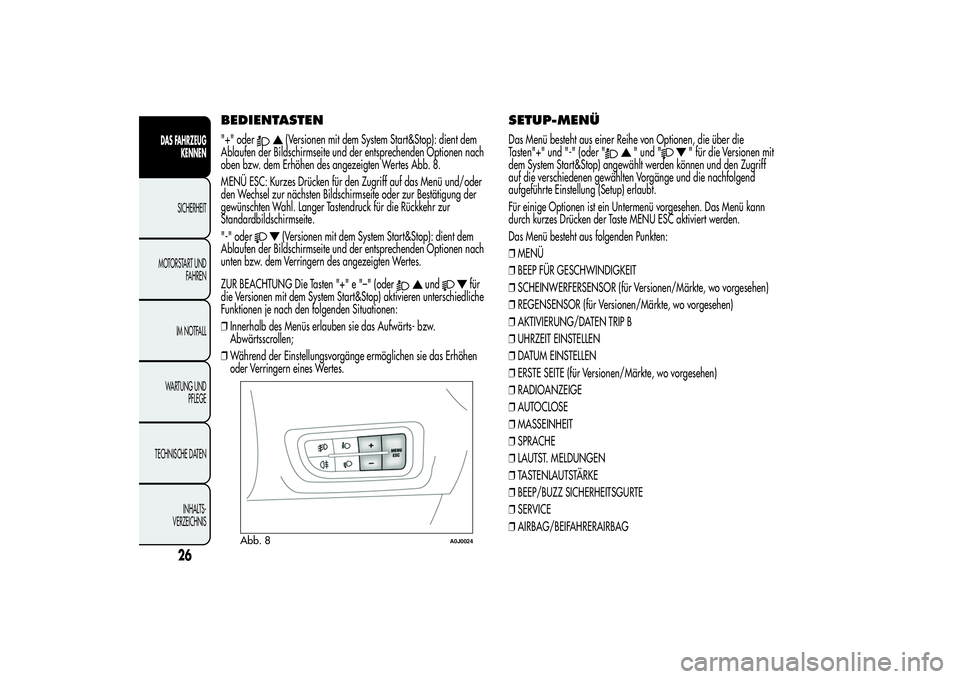

BEDIENTASTEN"+" oder
(Versionen mit dem System Start&Stop): dient dem
Ablaufen der Bildschirmseite und der entsprechenden Optionen nach
oben bzw. dem Erhöhen des angezeigten Wertes Abb. 8.
MENÜ ESC: Kurzes Drücken für den Zugriff auf das Menü und/oder
den Wechsel zur nächsten Bildschirmseite oder zur Bestätigung der
gewünschten Wahl. Langer Tastendruck für die Rückkehr zur
Standardbildschirmseite.
"-" oder(Versionen mit dem System Start&Stop): dient dem
Ablaufen der Bildschirmseite und der entsprechenden Optionen nach
unten bzw. dem Verringern des angezeigten Wertes.
ZUR BEACHTUNG Die Tasten "+" e "–" (oder
und
für
die Versionen mit dem System Start&Stop) aktivieren unterschiedliche
Funktionen je nach den folgenden Situationen:
❒Innerhalb des Menüs erlauben sie das Aufwärts- bzw.
Abwärtsscrollen;
❒Während der Einstellungsvorgänge ermöglichen sie das Erhöhen
oder Verringern eines Wertes.
SETUP-MENÜDas Menü besteht aus einer Reihe von Optionen, die über die
Tasten"+" und "-" (oder "
" und "
" für die Versionen mit
dem System Start&Stop) angewählt werden können und den Zugriff
auf die verschiedenen gewählten Vorgänge und die nachfolgend
aufgeführte Einstellung (Setup) erlaubt.
Für einige Optionen ist ein Untermenü vorgesehen. Das Menü kann
durch kurzes Drücken der Taste MENU ESC aktiviert werden.
Das Menü besteht aus folgenden Punkten:
❒MENÜ
❒BEEP FÜR GESCHWINDIGKEIT
❒SCHEINWERFERSENSOR (für Versionen/Märkte, wo vorgesehen)
❒REGENSENSOR (für Versionen/Märkte, wo vorgesehen)
❒AKTIVIERUNG/DATEN TRIP B
❒UHRZEIT EINSTELLEN
❒DATUM EINSTELLEN
❒ERSTE SEITE (für Versionen/Märkte, wo vorgesehen)
❒RADIOANZEIGE
❒AUTOCLOSE
❒MASSEINHEIT
❒SPRACHE
❒LAUTST. MELDUNGEN
❒TASTENLAUTSTÄRKE
❒BEEP/BUZZ SICHERHEITSGURTE
❒SERVICE
❒AIRBAG/BEIFAHRERAIRBAG
Abb. 8
A0J0024
26
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS
