Alfa Romeo MiTo 2013 Betriebsanleitung (in German)

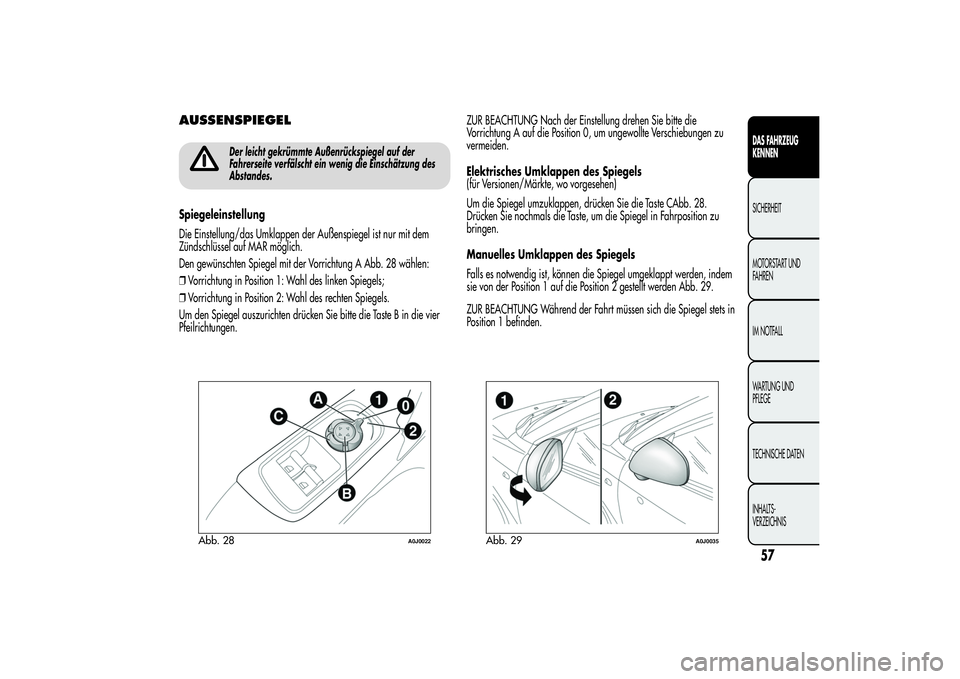

AUSSENSPIEGEL
Der leicht gekrümmte Außenrückspiegel auf der
Fahrerseite verfälscht ein wenig die Einschätzung des
Abstandes.
Spiegeleinstellung
Die Einstellung/das Umklappen der Außenspiegel ist nur mit dem
Zündschlüssel auf MAR möglich.
Den gewünschten Spiegel mit der Vorrichtung A Abb. 28 wählen:
❒Vorrichtung in Position 1: Wahl des linken Spiegels;
❒Vorrichtung in Position 2: Wahl des rechten Spiegels.
Um den Spiegel auszurichten drücken Sie bitte die Taste B in die vier
Pfeilrichtungen.ZUR BEACHTUNG Nach der Einstellung drehen Sie bitte die
Vorrichtung A auf die Position 0, um ungewollte Verschiebungen zu
vermeiden.
Elektrisches Umklappen des Spiegels
(für Versionen/Märkte, wo vorgesehen)
Um die Spiegel umzuklappen, drücken Sie die Taste CAbb. 28.
Drücken Sie nochmals die Taste, um die Spiegel in Fahrposition zu
bringen.
Manuelles Umklappen des Spiegels
Falls es notwendig ist, können die Spiegel umgeklappt werden, indem
sie von der Position 1 auf die Position 2 gestellt werden Abb. 29.
ZUR BEACHTUNG Während der Fahrt müssen sich die Spiegel stets in
Position 1 befinden.
Abb. 28
A0J0022
Abb. 29
A0J0035
57DAS FAHRZEUG
KENNENSICHERHEIT
MOTORSTART UND
FAHREN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS

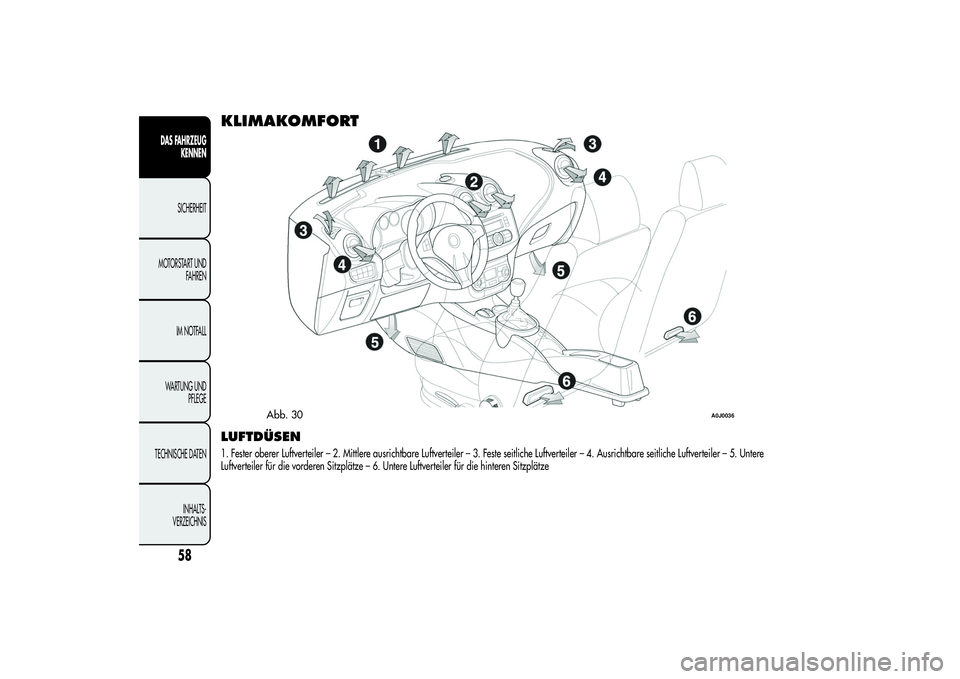

KLIMAKOMFORTLUFTDÜSEN1. Fester oberer Luftverteiler – 2. Mittlere ausrichtbare Luftverteiler – 3. Feste seitliche Luftverteiler – 4. Ausrichtbare seitliche Luftverteiler – 5. Untere
Luftverteiler für die vorderen Sitzplätze – 6. Untere Luftverteiler für die hinteren Sitzplätze
Abb. 30
A0J0036
58
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS

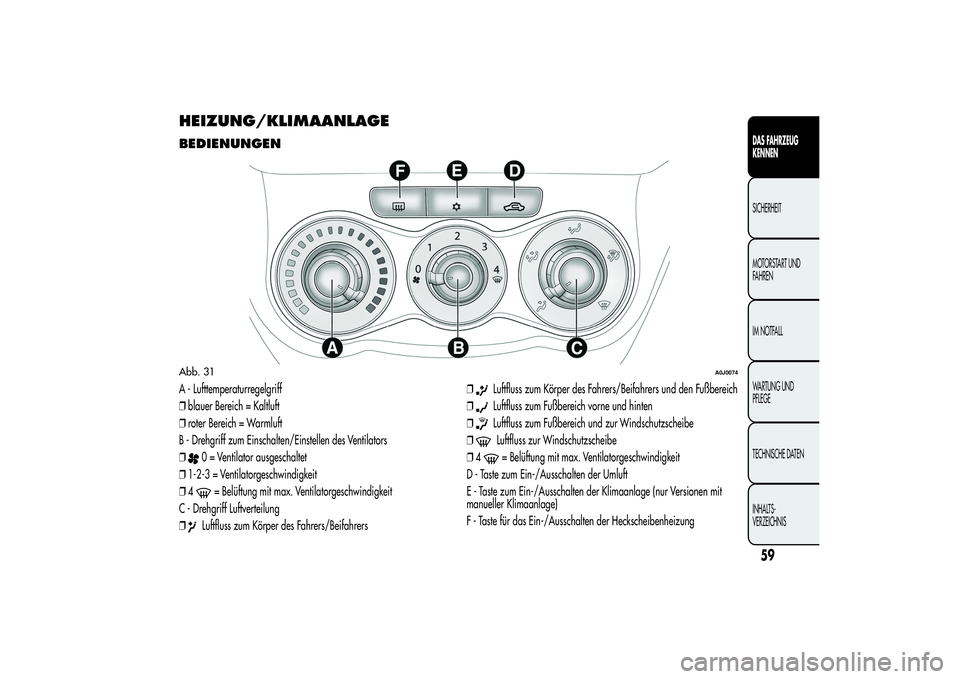

HEIZUNG/KLIMAANLAGEBEDIENUNGENA - Lufttemperaturregelgriff
❒blauer Bereich = Kaltluft
❒roter Bereich = Warmluft
B - Drehgriff zum Einschalten/Einstellen des Ventilators
❒
0 = Ventilator ausgeschaltet
❒1-2-3 = Ventilatorgeschwindigkeit
❒4
= Belüftung mit max. Ventilatorgeschwindigkeit
C - Drehgriff Luftverteilung
❒
Luftfluss zum Körper des Fahrers/Beifahrers❒
Luftfluss zum Körper des Fahrers/Beifahrers und den Fußbereich
❒Luftfluss zum Fußbereich vorne und hinten
❒Luftfluss zum Fußbereich und zur Windschutzscheibe
❒Luftfluss zur Windschutzscheibe
❒4= Belüftung mit max. Ventilatorgeschwindigkeit
D - Taste zum Ein-/Ausschalten der Umluft
E - Taste zum Ein-/Ausschalten der Klimaanlage (nur Versionen mit
manueller Klimaanlage)
F - Taste für das Ein-/Ausschalten der Heckscheibenheizung
Abb. 31
A0J0074
59DAS FAHRZEUG
KENNENSICHERHEIT
MOTORSTART UND
FAHREN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS

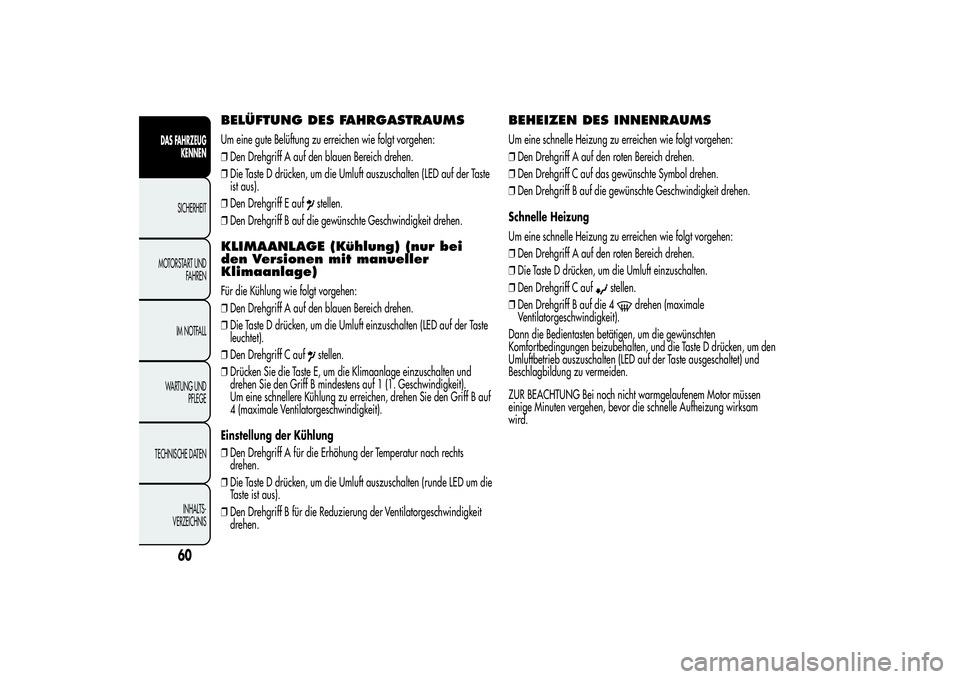

BELÜFTUNG DES FAHRGASTRAUMSUm eine gute Belüftung zu erreichen wie folgt vorgehen:
❒Den Drehgriff A auf den blauen Bereich drehen.
❒Die Taste D drücken, um die Umluft auszuschalten (LED auf der Taste
ist aus).
❒Den Drehgriff E auf
stellen.
❒Den Drehgriff B auf die gewünschte Geschwindigkeit drehen.
KLIMAANLAGE (Kühlung) (nur bei
den Versionen mit manueller
Klimaanlage)Für die Kühlung wie folgt vorgehen:
❒Den Drehgriff A auf den blauen Bereich drehen.
❒Die Taste D drücken, um die Umluft einzuschalten (LED auf der Taste
leuchtet).
❒Den Drehgriff C auf
stellen.
❒Drücken Sie die Taste E, um die Klimaanlage einzuschalten und
drehen Sie den Griff B mindestens auf 1 (1. Geschwindigkeit).
Um eine schnellere Kühlung zu erreichen, drehen Sie den Griff B auf
4 (maximale Ventilatorgeschwindigkeit).
Einstellung der Kühlung
❒Den Drehgriff A für die Erhöhung der Temperatur nach rechts
drehen.
❒Die Taste D drücken, um die Umluft auszuschalten (runde LED um die
Taste ist aus).
❒Den Drehgriff B für die Reduzierung der Ventilatorgeschwindigkeit
drehen.
BEHEIZEN DES INNENRAUMSUm eine schnelle Heizung zu erreichen wie folgt vorgehen:
❒Den Drehgriff A auf den roten Bereich drehen.
❒Den Drehgriff C auf das gewünschte Symbol drehen.
❒Den Drehgriff B auf die gewünschte Geschwindigkeit drehen.
Schnelle Heizung
Um eine schnelle Heizung zu erreichen wie folgt vorgehen:
❒Den Drehgriff A auf den roten Bereich drehen.
❒Die Taste D drücken, um die Umluft einzuschalten.
❒Den Drehgriff C auf
stellen.
❒Den Drehgriff B auf die 4
drehen (maximale
Ventilatorgeschwindigkeit).
Dann die Bedientasten betätigen, um die gewünschten
Komfortbedingungen beizubehalten, und die Taste D drücken, um den
Umluftbetrieb auszuschalten (LED auf der Taste ausgeschaltet) und
Beschlagbildung zu vermeiden.
ZUR BEACHTUNG Bei noch nicht warmgelaufenem Motor müssen
einige Minuten vergehen, bevor die schnelle Aufheizung wirksam
wird.
60
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS

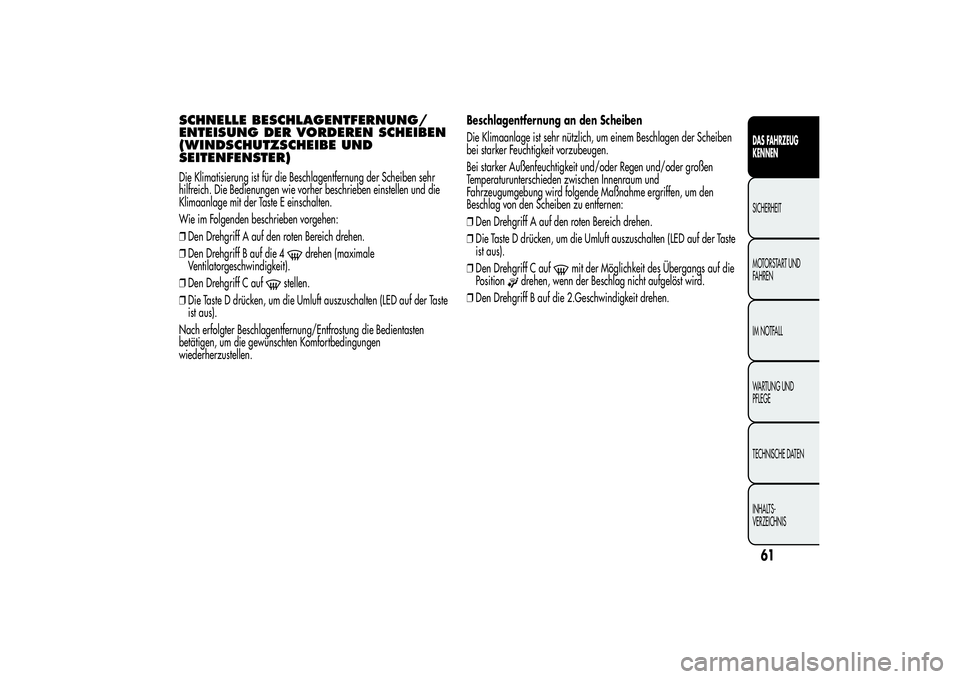

SCHNELLE BESCHLAGENTFERNUNG/
ENTEISUNG DER VORDEREN SCHEIBEN
(WINDSCHUTZSCHEIBE UND
SEITENFENSTER)Die Klimatisierung ist für die Beschlagentfernung der Scheiben sehr
hilfreich. Die Bedienungen wie vorher beschrieben einstellen und die
Klimaanlage mit der Taste E einschalten.
Wie im Folgenden beschrieben vorgehen:
❒Den Drehgriff A auf den roten Bereich drehen.
❒Den Drehgriff B auf die 4
drehen (maximale
Ventilatorgeschwindigkeit).
❒Den Drehgriff C auf
stellen.
❒Die Taste D drücken, um die Umluft auszuschalten (LED auf der Taste
ist aus).
Nach erfolgter Beschlagentfernung/Entfrostung die Bedientasten
betätigen, um die gewünschten Komfortbedingungen
wiederherzustellen.Beschlagentfernung an den Scheiben
Die Klimaanlage ist sehr nützlich, um einem Beschlagen der Scheiben
bei starker Feuchtigkeit vorzubeugen.
Bei starker Außenfeuchtigkeit und/oder Regen und/oder großen
Temperaturunterschieden zwischen Innenraum und
Fahrzeugumgebung wird folgende Maßnahme ergriffen, um den
Beschlag von den Scheiben zu entfernen:
❒Den Drehgriff A auf den roten Bereich drehen.
❒Die Taste D drücken, um die Umluft auszuschalten (LED auf der Taste
ist aus).
❒Den Drehgriff C auf
mit der Möglichkeit des Übergangs auf die
Position
drehen, wenn der Beschlag nicht aufgelöst wird.
❒Den Drehgriff B auf die 2.Geschwindigkeit drehen.
61DAS FAHRZEUG
KENNENSICHERHEIT
MOTORSTART UND
FAHREN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS

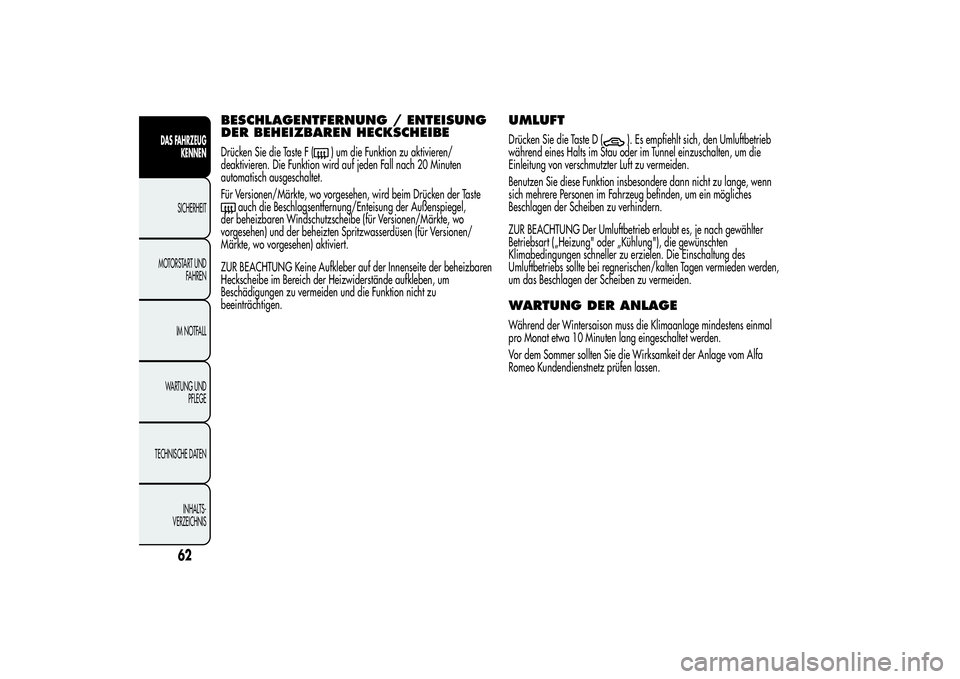

BESCHLAGENTFERNUNG / ENTEISUNG
DER BEHEIZBAREN HECKSCHEIBEDrücken Sie die Taste F (
) um die Funktion zu aktivieren/
deaktivieren. Die Funktion wird auf jeden Fall nach 20 Minuten
automatisch ausgeschaltet.
Für Versionen/Märkte, wo vorgesehen, wird beim Drücken der Taste
auch die Beschlagsentfernung/Enteisung der Außenspiegel,
der beheizbaren Windschutzscheibe (für Versionen/Märkte, wo
vorgesehen) und der beheizten Spritzwasserdüsen (für Versionen/
Märkte, wo vorgesehen) aktiviert.
ZUR BEACHTUNG Keine Aufkleber auf der Innenseite der beheizbaren
Heckscheibe im Bereich der Heizwiderstände aufkleben, um
Beschädigungen zu vermeiden und die Funktion nicht zu
beeinträchtigen.
UMLUFTDrücken Sie die Taste D (
). Es empfiehlt sich, den Umluftbetrieb
während eines Halts im Stau oder im Tunnel einzuschalten, um die
Einleitung von verschmutzter Luft zu vermeiden.
Benutzen Sie diese Funktion insbesondere dann nicht zu lange, wenn
sich mehrere Personen im Fahrzeug befinden, um ein mögliches
Beschlagen der Scheiben zu verhindern.
ZUR BEACHTUNG Der Umluftbetrieb erlaubt es, je nach gewählter
Betriebsart („Heizung" oder „Kühlung"), die gewünschten
Klimabedingungen schneller zu erzielen. Die Einschaltung des
Umluftbetriebs sollte bei regnerischen/kalten Tagen vermieden werden,
um das Beschlagen der Scheiben zu vermeiden.
WARTUNG DER ANLAGEWährend der Wintersaison muss die Klimaanlage mindestens einmal
pro Monat etwa 10 Minuten lang eingeschaltet werden.
Vor dem Sommer sollten Sie die Wirksamkeit der Anlage vom Alfa
Romeo Kundendienstnetz prüfen lassen.
62
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS

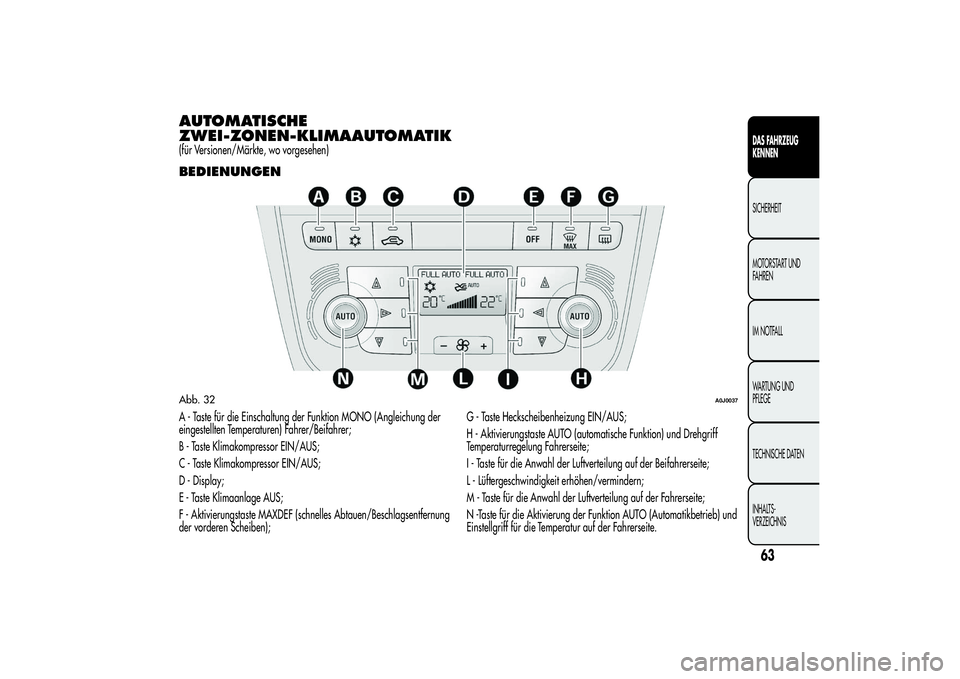

AUTOMATISCHE
ZWEI-ZONEN-KLIMAAUTOMATIK(für Versionen/Märkte, wo vorgesehen)BEDIENUNGENA - Taste für die Einschaltung der Funktion MONO (Angleichung der
eingestellten Temperaturen) Fahrer/Beifahrer;
B - Taste Klimakompressor EIN/AUS;
C - Taste Klimakompressor EIN/AUS;
D - Display;
E - Taste Klimaanlage AUS;
F - Aktivierungstaste MAXDEF (schnelles Abtauen/Beschlagsentfernung
der vorderen Scheiben);G - Taste Heckscheibenheizung EIN/AUS;
H - Aktivierungstaste AUTO (automatische Funktion) und Drehgriff
Temperaturregelung Fahrerseite;
I - Taste für die Anwahl der Luftverteilung auf der Beifahrerseite;
L - Lüftergeschwindigkeit erhöhen/vermindern;
M - Taste für die Anwahl der Luftverteilung auf der Fahrerseite;
N -Taste für die Aktivierung der Funktion AUTO (Automatikbetrieb) und
Einstellgriff für die Temperatur auf der Fahrerseite.Abb. 32
A0J0037
63DAS FAHRZEUG
KENNENSICHERHEIT
MOTORSTART UND
FAHREN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS

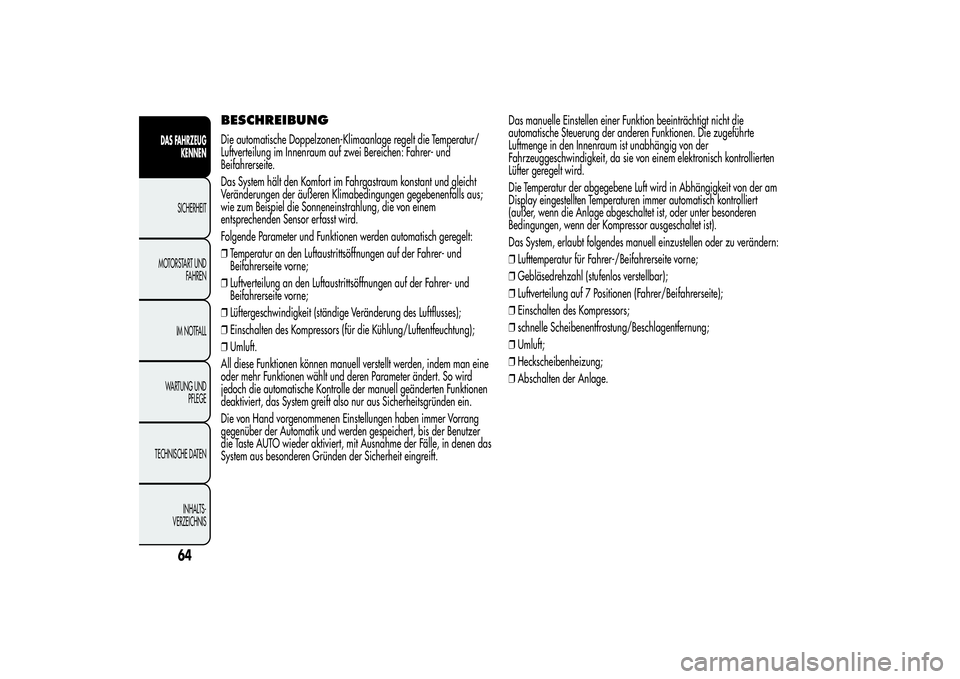

BESCHREIBUNGDie automatische Doppelzonen-Klimaanlage regelt die Temperatur/
Luftverteilung im Innenraum auf zwei Bereichen: Fahrer- und
Beifahrerseite.
Das System hält den Komfort im Fahrgastraum konstant und gleicht
Veränderungen der äußeren Klimabedingungen gegebenenfalls aus;
wie zum Beispiel die Sonneneinstrahlung, die von einem
entsprechenden Sensor erfasst wird.
Folgende Parameter und Funktionen werden automatisch geregelt:
❒Temperatur an den Luftaustrittsöffnungen auf der Fahrer- und
Beifahrerseite vorne;
❒Luftverteilung an den Luftaustrittsöffnungen auf der Fahrer- und
Beifahrerseite vorne;
❒Lüftergeschwindigkeit (ständige Veränderung des Luftflusses);
❒Einschalten des Kompressors (für die Kühlung/Luftentfeuchtung);
❒Umluft.
All diese Funktionen können manuell verstellt werden, indem man eine
oder mehr Funktionen wählt und deren Parameter ändert. So wird
jedoch die automatische Kontrolle der manuell geänderten Funktionen
deaktiviert, das System greift also nur aus Sicherheitsgründen ein.
Die von Hand vorgenommenen Einstellungen haben immer Vorrang
gegenüber der Automatik und werden gespeichert, bis der Benutzer
die Taste AUTO wieder aktiviert, mit Ausnahme der Fälle, in denen das
System aus besonderen Gründen der Sicherheit eingreift.Das manuelle Einstellen einer Funktion beeinträchtigt nicht die
automatische Steuerung der anderen Funktionen. Die zugeführte
Luftmenge in den Innenraum ist unabhängig von der
Fahrzeuggeschwindigkeit, da sie von einem elektronisch kontrollierten
Lüfter geregelt wird.
Die Temperatur der abgegebene Luft wird in Abhängigkeit von der am
Display eingestellten Temperaturen immer automatisch kontrolliert
(außer, wenn die Anlage abgeschaltet ist, oder unter besonderen
Bedingungen, wenn der Kompressor ausgeschaltet ist).
Das System, erlaubt folgendes manuell einzustellen oder zu verändern:
❒Lufttemperatur für Fahrer-/Beifahrerseite vorne;
❒Gebläsedrehzahl (stufenlos verstellbar);
❒Luftverteilung auf 7 Positionen (Fahrer/Beifahrerseite);
❒Einschalten des Kompressors;
❒schnelle Scheibenentfrostung/Beschlagentfernung;
❒Umluft;
❒Heckscheibenheizung;
❒Abschalten der Anlage.
64
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS

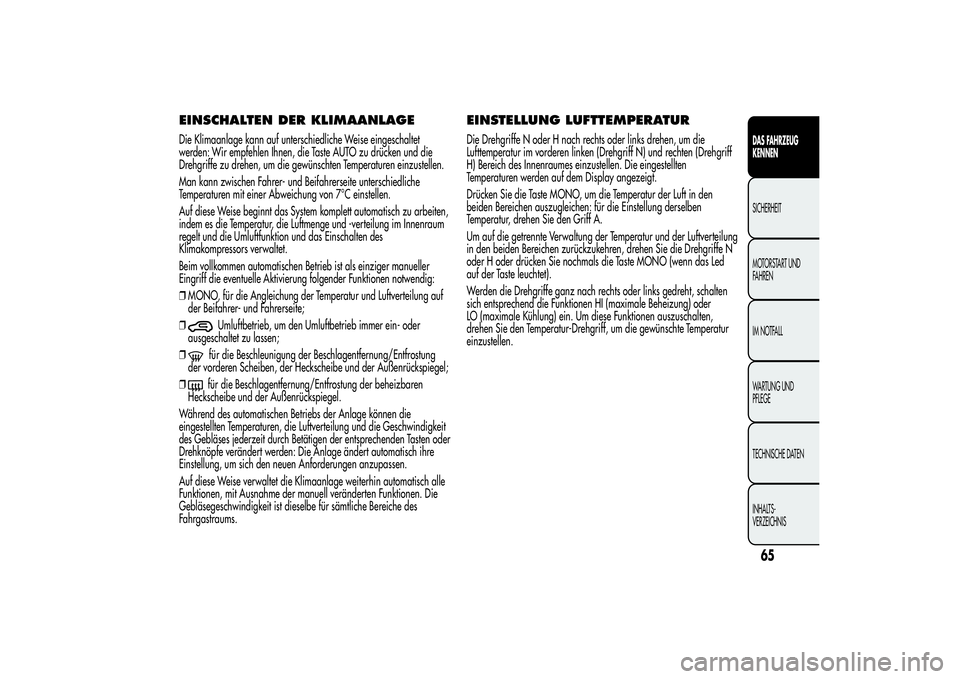

EINSCHALTEN DER KLIMAANLAGEDie Klimaanlage kann auf unterschiedliche Weise eingeschaltet
werden: Wir empfehlen Ihnen, die Taste AUTO zu drücken und die
Drehgriffe zu drehen, um die gewünschten Temperaturen einzustellen.
Man kann zwischen Fahrer- und Beifahrerseite unterschiedliche
Temperaturen mit einer Abweichung von 7°C einstellen.
Auf diese Weise beginnt das System komplett automatisch zu arbeiten,
indem es die Temperatur, die Luftmenge und -verteilung im Innenraum
regelt und die Umluftfunktion und das Einschalten des
Klimakompressors verwaltet.
Beim vollkommen automatischen Betrieb ist als einziger manueller
Eingriff die eventuelle Aktivierung folgender Funktionen notwendig:
❒MONO, für die Angleichung der Temperatur und Luftverteilung auf
der Beifahrer- und Fahrerseite;
❒
Umluftbetrieb, um den Umluftbetrieb immer ein- oder
ausgeschaltet zu lassen;
❒für die Beschleunigung der Beschlagentfernung/Entfrostung
der vorderen Scheiben, der Heckscheibe und der Außenrückspiegel;
❒für die Beschlagentfernung/Entfrostung der beheizbaren
Heckscheibe und der Außenrückspiegel.
Während des automatischen Betriebs der Anlage können die
eingestellten Temperaturen, die Luftverteilung und die Geschwindigkeit
des Gebläses jederzeit durch Betätigen der entsprechenden Tasten oder
Drehknöpfe verändert werden: Die Anlage ändert automatisch ihre
Einstellung, um sich den neuen Anforderungen anzupassen.
Auf diese Weise verwaltet die Klimaanlage weiterhin automatisch alle
Funktionen, mit Ausnahme der manuell veränderten Funktionen. Die
Gebläsegeschwindigkeit ist dieselbe für sämtliche Bereiche des
Fahrgastraums.
EINSTELLUNG LUFTTEMPERATURDie Drehgriffe N oder H nach rechts oder links drehen, um die
Lufttemperatur im vorderen linken (Drehgriff N) und rechten (Drehgriff
H) Bereich des Innenraumes einzustellen. Die eingestellten
Temperaturen werden auf dem Display angezeigt.
Drücken Sie die Taste MONO, um die Temperatur der Luft in den
beiden Bereichen auszugleichen: für die Einstellung derselben
Temperatur, drehen Sie den Griff A.
Um auf die getrennte Verwaltung der Temperatur und der Luftverteilung
in den beiden Bereichen zurückzukehren, drehen Sie die Drehgriffe N
oder H oder drücken Sie nochmals die Taste MONO (wenn das Led
auf der Taste leuchtet).
Werden die Drehgriffe ganz nach rechts oder links gedreht, schalten
sich entsprechend die Funktionen HI (maximale Beheizung) oder
LO (maximale Kühlung) ein. Um diese Funktionen auszuschalten,
drehen Sie den Temperatur-Drehgriff, um die gewünschte Temperatur
einzustellen.
65DAS FAHRZEUG
KENNENSICHERHEIT
MOTORSTART UND
FAHREN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS

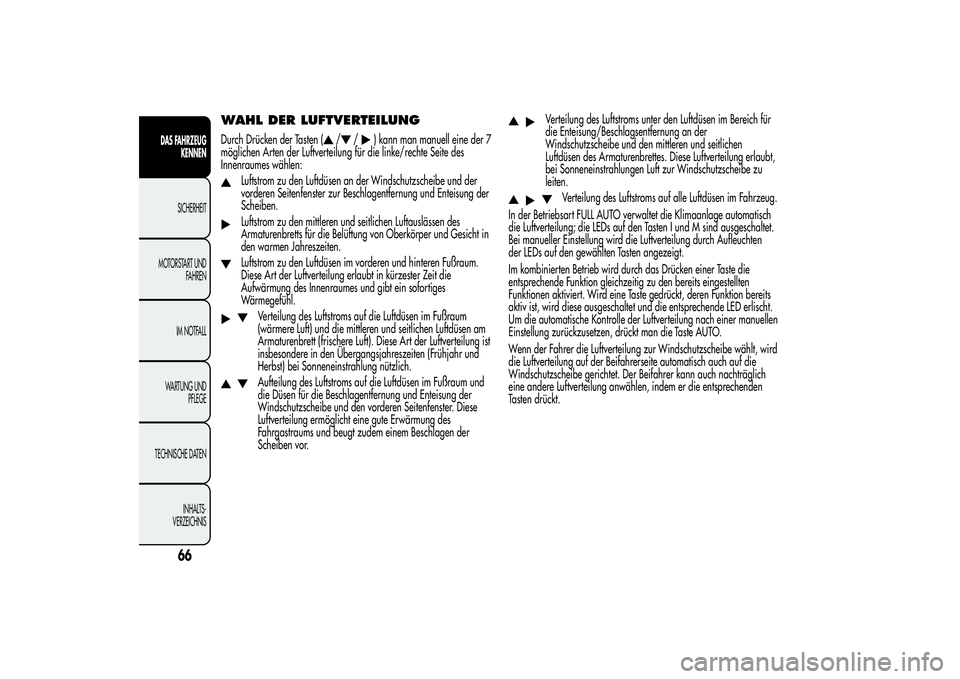

WAHL DER LUFTVERTEILUNGDurch Drücken der Tasten (
/
/
) kann man manuell eine der 7
möglichen Arten der Luftverteilung für die linke/rechte Seite des
Innenraumes wählen:
Luftstrom zu den Luftdüsen an der Windschutzscheibe und der
vorderen Seitenfenster zur Beschlagentfernung und Enteisung der
Scheiben.Luftstrom zu den mittleren und seitlichen Luftauslässen des
Armaturenbretts für die Belüftung von Oberkörper und Gesicht in
den warmen Jahreszeiten.Luftstrom zu den Luftdüsen im vorderen und hinteren Fußraum.
Diese Art der Luftverteilung erlaubt in kürzester Zeit die
Aufwärmung des Innenraumes und gibt ein sofortiges
Wärmegefühl.
Verteilung des Luftstroms auf die Luftdüsen im Fußraum
(wärmere Luft) und die mittleren und seitlichen Luftdüsen am
Armaturenbrett (frischere Luft). Diese Art der Luftverteilung ist
insbesondere in den Übergangsjahreszeiten (Frühjahr und
Herbst) bei Sonneneinstrahlung nützlich.Aufteilung des Luftstroms auf die Luftdüsen im Fußraum und
die Düsen für die Beschlagentfernung und Enteisung der
Windschutzscheibe und den vorderen Seitenfenster. Diese
Luftverteilung ermöglicht eine gute Erwärmung des
Fahrgastraums und beugt zudem einem Beschlagen der
Scheiben vor.
Verteilung des Luftstroms unter den Luftdüsen im Bereich für
die Enteisung/Beschlagsentfernung an der
Windschutzscheibe und den mittleren und seitlichen
Luftdüsen des Armaturenbrettes. Diese Luftverteilung erlaubt,
bei Sonneneinstrahlungen Luft zur Windschutzscheibe zu
leiten.
Verteilung des Luftstroms auf alle Luftdüsen im Fahrzeug.
In der Betriebsart FULL AUTO verwaltet die Klimaanlage automatisch
die Luftverteilung; die LEDs auf den Tasten I und M sind ausgeschaltet.
Bei manueller Einstellung wird die Luftverteilung durch Aufleuchten
der LEDs auf den gewählten Tasten angezeigt.
Im kombinierten Betrieb wird durch das Drücken einer Taste die
entsprechende Funktion gleichzeitig zu den bereits eingestellten
Funktionen aktiviert. Wird eine Taste gedrückt, deren Funktion bereits
aktiv ist, wird diese ausgeschaltet und die entsprechende LED erlischt.
Um die automatische Kontrolle der Luftverteilung nach einer manuellen
Einstellung zurückzusetzen, drückt man die Taste AUTO.
Wenn der Fahrer die Luftverteilung zur Windschutzscheibe wählt, wird
die Luftverteilung auf der Beifahrerseite automatisch auch auf die
Windschutzscheibe gerichtet. Der Beifahrer kann auch nachträglich
eine andere Luftverteilung anwählen, indem er die entsprechenden
Tasten drückt.
66
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS
