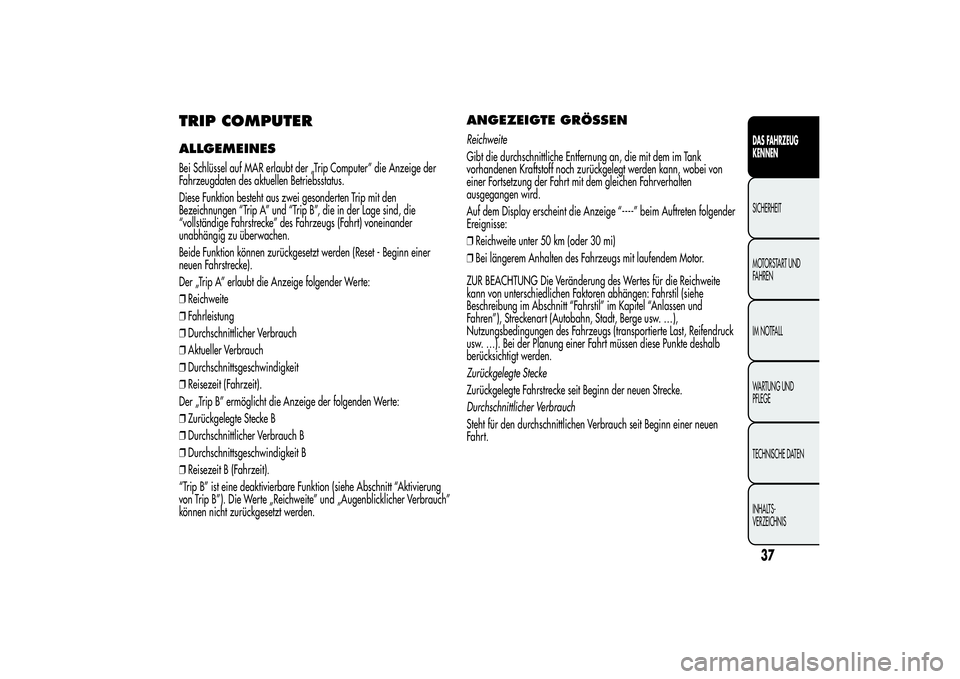

TRIP COMPUTERALLGEMEINESBei Schlüssel auf MAR erlaubt der „Trip Computer” die Anzeige der
Fahrzeugdaten des aktuellen Betriebsstatus.
Diese Funktion besteht aus zwei gesonderten Trip mit den
Bezeichnungen “Trip A” und “Trip B”, die in der Lage sind, die
“vollständige Fahrstrecke” des Fahrzeugs (Fahrt) voneinander
unabhängig zu überwachen.
Beide Funktion können zurückgesetzt werden (Reset - Beginn einer
neuen Fahrstrecke).
Der „Trip A” erlaubt die Anzeige folgender Werte:
❒Reichweite
❒Fahrleistung
❒Durchschnittlicher Verbrauch
❒Aktueller Verbrauch
❒Durchschnittsgeschwindigkeit
❒Reisezeit (Fahrzeit).
Der „Trip B” ermöglicht die Anzeige der folgenden Werte:
❒Zurückgelegte Stecke B
❒Durchschnittlicher Verbrauch B
❒Durchschnittsgeschwindigkeit B
❒Reisezeit B (Fahrzeit).
“Trip B” ist eine deaktivierbare Funktion (siehe Abschnitt “Aktivierung
von Trip B”). Die Werte „Reichweite” und „Augenblicklicher Verbrauch”
können nicht zurückgesetzt werden.
ANGEZEIGTE GRÖSSENReichweite
Gibt die durchschnittliche Entfernung an, die mit dem im Tank
vorhandenen Kraftstoff noch zurückgelegt werden kann, wobei von
einer Fortsetzung der Fahrt mit dem gleichen Fahrverhalten
ausgegangen wird.
Auf dem Display erscheint die Anzeige “----” beim Auftreten folgender
Ereignisse:
❒Reichweite unter 50 km (oder 30 mi)
❒Bei längerem Anhalten des Fahrzeugs mit laufendem Motor.
ZUR BEACHTUNG Die Veränderung des Wertes für die Reichweite
kann von unterschiedlichen Faktoren abhängen: Fahrstil (siehe
Beschreibung im Abschnitt “Fahrstil” im Kapitel “Anlassen und
Fahren”), Streckenart (Autobahn, Stadt, Berge usw. …),
Nutzungsbedingungen des Fahrzeugs (transportierte Last, Reifendruck
usw. …). Bei der Planung einer Fahrt müssen diese Punkte deshalb
berücksichtigt werden.
Zurückgelegte Stecke
Zurückgelegte Fahrstrecke seit Beginn der neuen Strecke.
Durchschnittlicher Verbrauch
Steht für den durchschnittlichen Verbrauch seit Beginn einer neuen
Fahrt.
37DAS FAHRZEUG
KENNENSICHERHEIT
MOTORSTART UND
FAHREN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS
Page 42 of 312

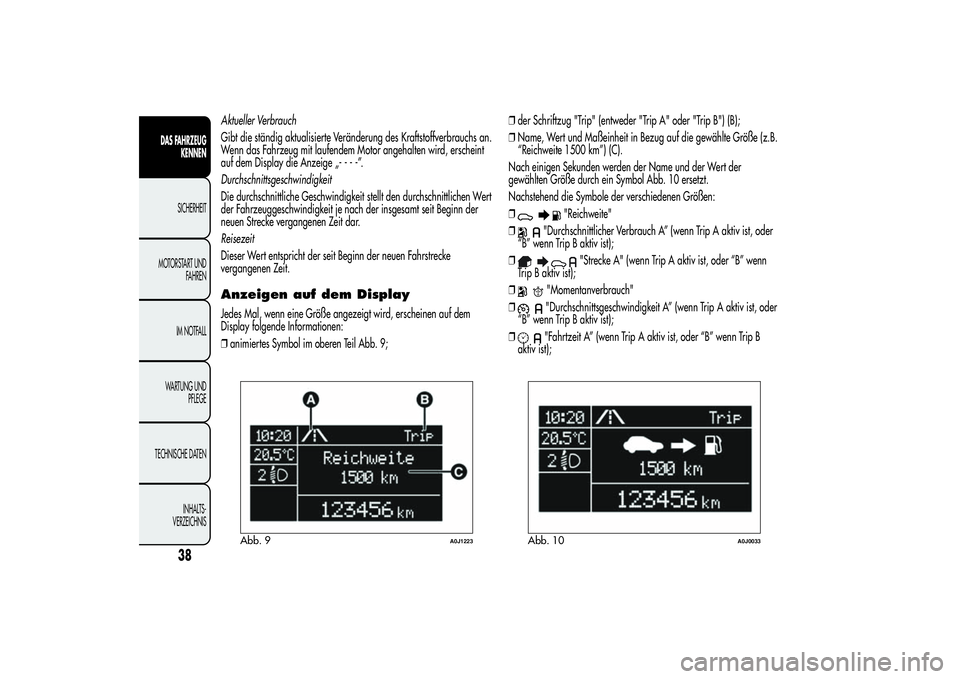

Aktueller Verbrauch
Gibt die ständig aktualisierte Veränderung des Kraftstoffverbrauchs an.
Wenn das Fahrzeug mit laufendem Motor angehalten wird, erscheint
auf dem Display die Anzeige „----”.
Durchschnittsgeschwindigkeit
Die durchschnittliche Geschwindigkeit stellt den durchschnittlichen Wert
der Fahrzeuggeschwindigkeit je nach der insgesamt seit Beginn der
neuen Strecke vergangenen Zeit dar.
Reisezeit
Dieser Wert entspricht der seit Beginn der neuen Fahrstrecke
vergangenen Zeit.Anzeigen auf dem DisplayJedes Mal, wenn eine Größe angezeigt wird, erscheinen auf dem
Display folgende Informationen:
❒animiertes Symbol im oberen Teil Abb. 9;❒der Schriftzug "Trip" (entweder "Trip A" oder "Trip B") (B);
❒Name, Wert und Maßeinheit in Bezug auf die gewählte Größe (z.B.
“Reichweite 1500 km”) (C).
Nach einigen Sekunden werden der Name und der Wert der
gewählten Größe durch ein Symbol Abb. 10 ersetzt.
Nachstehend die Symbole der verschiedenen Größen:
❒
"Reichweite"
❒
"Durchschnittlicher Verbrauch A” (wenn Trip A aktiv ist, oder
“B” wenn Trip B aktiv ist);
❒
"Strecke A" (wenn Trip A aktiv ist, oder “B” wenn
Trip B aktiv ist);
❒
"Momentanverbrauch"
❒"Durchschnittsgeschwindigkeit A” (wenn Trip A aktiv ist, oder
“B” wenn Trip B aktiv ist);
❒"Fahrtzeit A” (wenn Trip A aktiv ist, oder “B” wenn Trip B
aktiv ist);
Abb. 9
A0J1223
Abb. 10
A0J0033
38
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS
Page 43 of 312

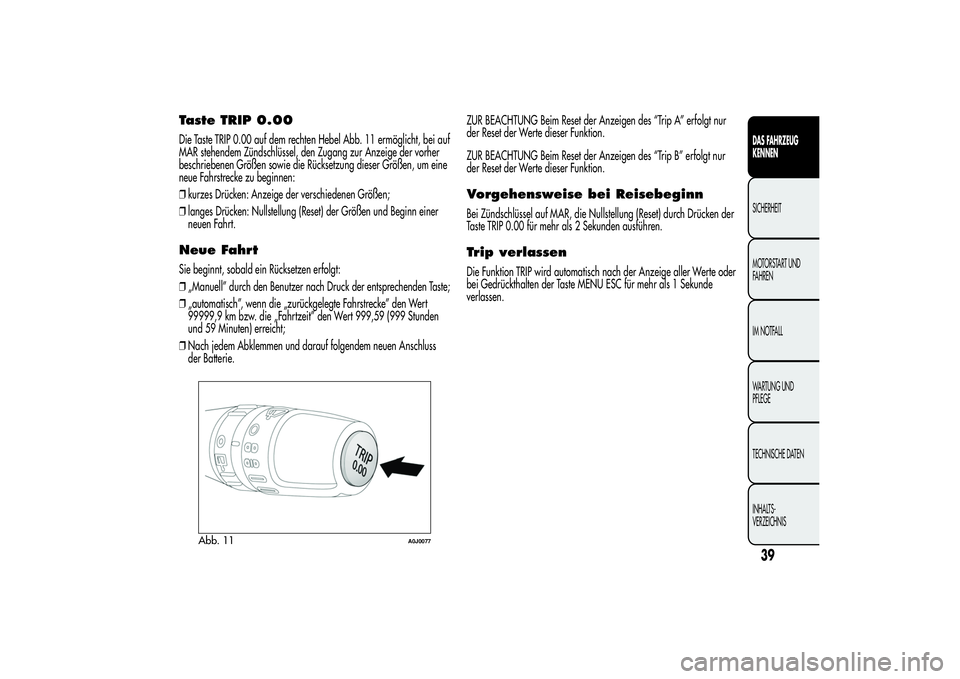

Taste TRIP 0.00Die Taste TRIP 0.00 auf dem rechten Hebel Abb. 11 ermöglicht, bei auf
MAR stehendem Zündschlüssel, den Zugang zur Anzeige der vorher
beschriebenen Größen sowie die Rücksetzung dieser Größen, um eine
neue Fahrstrecke zu beginnen:
❒kurzes Drücken: Anzeige der verschiedenen Größen;
❒langes Drücken: Nullstellung (Reset) der Größen und Beginn einer
neuen Fahrt.Neue FahrtSie beginnt, sobald ein Rücksetzen erfolgt:
❒„Manuell” durch den Benutzer nach Druck der entsprechenden Taste;
❒„automatisch”, wenn die „zurückgelegte Fahrstrecke” den Wert
99999,9 km bzw. die „Fahrtzeit” den Wert 999,59 (999 Stunden
und 59 Minuten) erreicht;
❒Nach jedem Abklemmen und darauf folgendem neuen Anschluss
der Batterie.ZUR BEACHTUNG Beim Reset der Anzeigen des “Trip A” erfolgt nur
der Reset der Werte dieser Funktion.
ZUR BEACHTUNG Beim Reset der Anzeigen des “Trip B” erfolgt nur
der Reset der Werte dieser Funktion.
Vorgehensweise bei ReisebeginnBei Zündschlüssel auf MAR, die Nullstellung (Reset) durch Drücken der
Taste TRIP 0.00 für mehr als 2 Sekunden ausführen.Trip verlassenDie Funktion TRIP wird automatisch nach der Anzeige aller Werte oder
bei Gedrückthalten der Taste MENU ESC für mehr als 1 Sekunde
verlassen.
Abb. 11
A0J0077
39DAS FAHRZEUG
KENNENSICHERHEIT
MOTORSTART UND
FAHREN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS
Page 44 of 312

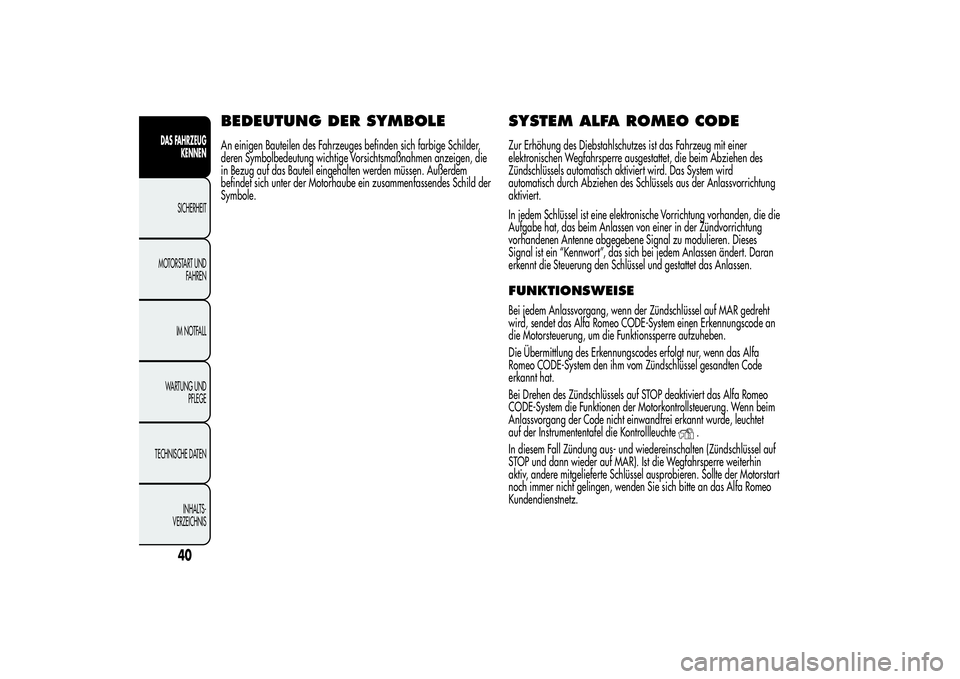

BEDEUTUNG DER SYMBOLEAn einigen Bauteilen des Fahrzeuges befinden sich farbige Schilder,
deren Symbolbedeutung wichtige Vorsichtsmaßnahmen anzeigen, die
in Bezug auf das Bauteil eingehalten werden müssen. Außerdem
befindet sich unter der Motorhaube ein zusammenfassendes Schild der
Symbole.
SYSTEM ALFA ROMEO CODEZur Erhöhung des Diebstahlschutzes ist das Fahrzeug mit einer
elektronischen Wegfahrsperre ausgestattet, die beim Abziehen des
Zündschlüssels automatisch aktiviert wird. Das System wird
automatisch durch Abziehen des Schlüssels aus der Anlassvorrichtung
aktiviert.
In jedem Schlüssel ist eine elektronische Vorrichtung vorhanden, die die
Aufgabe hat, das beim Anlassen von einer in der Zündvorrichtung
vorhandenen Antenne abgegebene Signal zu modulieren. Dieses
Signal ist ein “Kennwort”, das sich bei jedem Anlassen ändert. Daran
erkennt die Steuerung den Schlüssel und gestattet das Anlassen.FUNKTIONSWEISEBei jedem Anlassvorgang, wenn der Zündschlüssel auf MAR gedreht
wird, sendet das Alfa Romeo CODE-System einen Erkennungscode an
die Motorsteuerung, um die Funktionssperre aufzuheben.
Die Übermittlung des Erkennungscodes erfolgt nur, wenn das Alfa
Romeo CODE-System den ihm vom Zündschlüssel gesandten Code
erkannt hat.
Bei Drehen des Zündschlüssels auf STOP deaktiviert das Alfa Romeo
CODE-System die Funktionen der Motorkontrollsteuerung. Wenn beim
Anlassvorgang der Code nicht einwandfrei erkannt wurde, leuchtet
auf der Instrumententafel die Kontrollleuchte
.
In diesem Fall Zündung aus- und wiedereinschalten (Zündschlüssel auf
STOP und dann wieder auf MAR). Ist die Wegfahrsperre weiterhin
aktiv, andere mitgelieferte Schlüssel ausprobieren. Sollte der Motorstart
noch immer nicht gelingen, wenden Sie sich bitte an das Alfa Romeo
Kundendienstnetz.
40
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS
Page 45 of 312

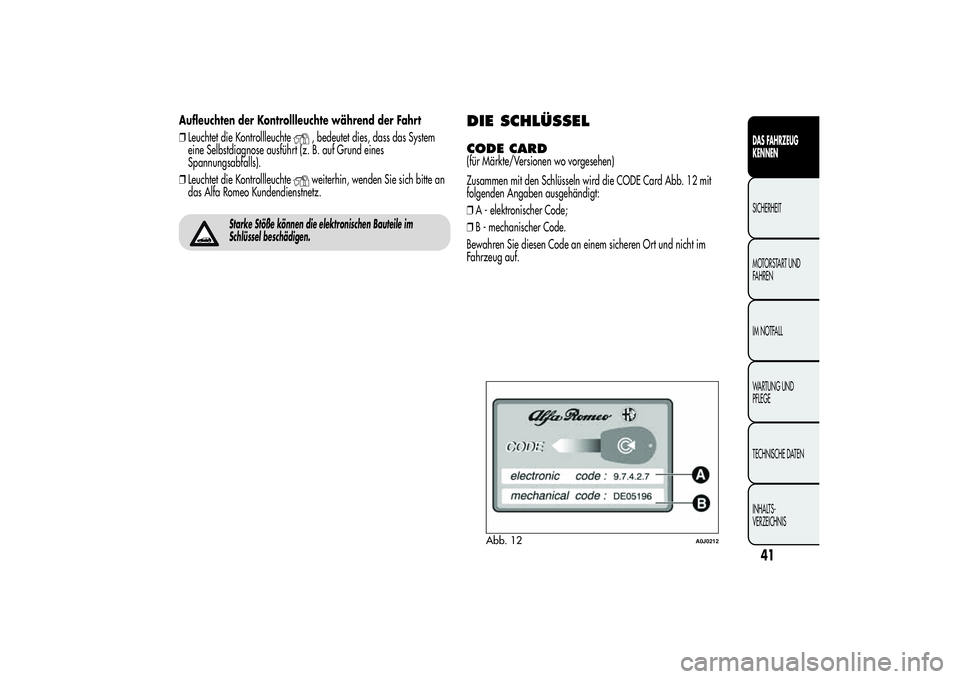

Aufleuchten der Kontrollleuchte während der Fahrt
❒Leuchtet die Kontrollleuchte
, bedeutet dies, dass das System
eine Selbstdiagnose ausführt (z. B. auf Grund eines
Spannungsabfalls).
❒Leuchtet die Kontrollleuchteweiterhin, wenden Sie sich bitte an
das Alfa Romeo Kundendienstnetz.
Starke Stöße können die elektronischen Bauteile im
Schlüssel beschädigen.
DIE SCHLÜSSELCODE CARD(für Märkte/Versionen wo vorgesehen)
Zusammen mit den Schlüsseln wird die CODE Card Abb. 12 mit
folgenden Angaben ausgehändigt:
❒A - elektronischer Code;
❒B - mechanischer Code.
Bewahren Sie diesen Code an einem sicheren Ort und nicht im
Fahrzeug auf.
Abb. 12
A0J0212
41DAS FAHRZEUG
KENNENSICHERHEIT
MOTORSTART UND
FAHREN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS
Page 46 of 312

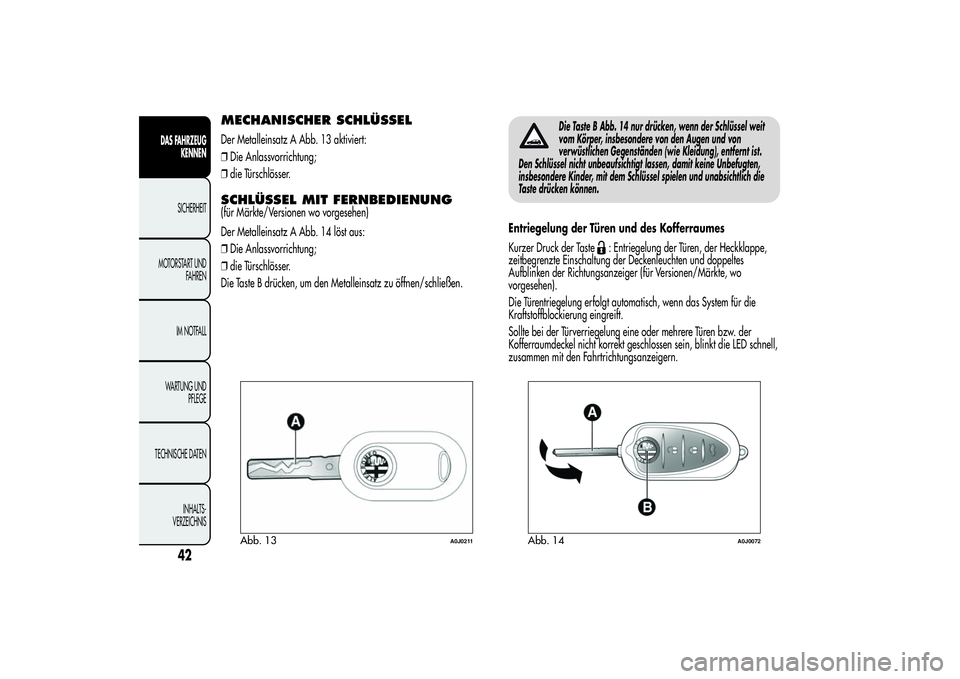

MECHANISCHER SCHLÜSSELDer Metalleinsatz A Abb. 13 aktiviert:
❒Die Anlassvorrichtung;
❒die Türschlösser.SCHLÜSSEL MIT FERNBEDIENUNG(für Märkte/Versionen wo vorgesehen)
Der Metalleinsatz A Abb. 14 löst aus:
❒Die Anlassvorrichtung;
❒die Türschlösser.
Die Taste B drücken, um den Metalleinsatz zu öffnen/schließen.
Die Taste B Abb. 14 nur drücken, wenn der Schlüssel weit
vom Körper, insbesondere von den Augen und von
verwüstlichen Gegenständen (wie Kleidung), entfernt ist.
Den Schlüssel nicht unbeaufsichtigt lassen, damit keine Unbefugten,
insbesondere Kinder, mit dem Schlüssel spielen und unabsichtlich die
Taste drücken können.
Entriegelung der Türen und des Kofferraumes
Kurzer Druck der Taste
: Entriegelung der Türen, der Heckklappe,
zeitbegrenzte Einschaltung der Deckenleuchten und doppeltes
Aufblinken der Richtungsanzeiger (für Versionen/Märkte, wo
vorgesehen).
Die Türentriegelung erfolgt automatisch, wenn das System für die
Kraftstoffblockierung eingreift.
Sollte bei der Türverriegelung eine oder mehrere Türen bzw. der
Kofferraumdeckel nicht korrekt geschlossen sein, blinkt die LED schnell,
zusammen mit den Fahrtrichtungsanzeigern.
Abb. 13
A0J0211
Abb. 14
A0J0072
42
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS
Page 47 of 312

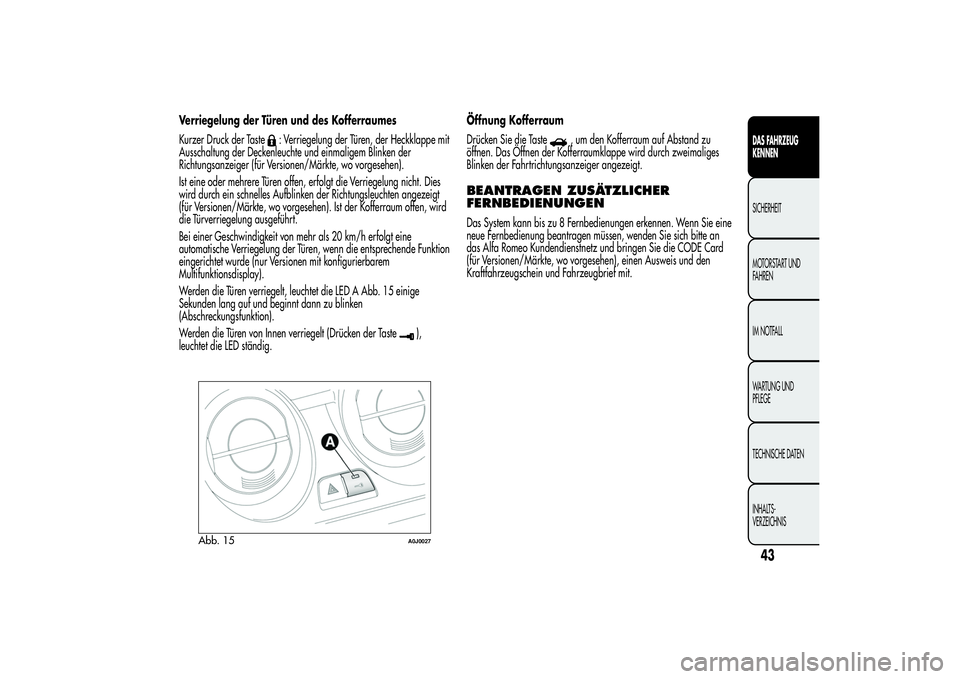

Verriegelung der Türen und des Kofferraumes
Kurzer Druck der Taste
: Verriegelung der Türen, der Heckklappe mit
Ausschaltung der Deckenleuchte und einmaligem Blinken der
Richtungsanzeiger (für Versionen/Märkte, wo vorgesehen).
Ist eine oder mehrere Türen offen, erfolgt die Verriegelung nicht. Dies
wird durch ein schnelles Aufblinken der Richtungsleuchten angezeigt
(für Versionen/Märkte, wo vorgesehen). Ist der Kofferraum offen, wird
die Türverriegelung ausgeführt.
Bei einer Geschwindigkeit von mehr als 20 km/h erfolgt eine
automatische Verriegelung der Türen, wenn die entsprechende Funktion
eingerichtet wurde (nur Versionen mit konfigurierbarem
Multifunktionsdisplay).
Werden die Türen verriegelt, leuchtet die LED A Abb. 15 einige
Sekunden lang auf und beginnt dann zu blinken
(Abschreckungsfunktion).
Werden die Türen von Innen verriegelt (Drücken der Taste
),
leuchtet die LED ständig.Öffnung Kofferraum
Drücken Sie die Taste
, um den Kofferraum auf Abstand zu
öffnen. Das Öffnen der Kofferraumklappe wird durch zweimaliges
Blinken der Fahrtrichtungsanzeiger angezeigt.
BEANTRAGEN ZUSÄTZLICHER
FERNBEDIENUNGENDas System kann bis zu 8 Fernbedienungen erkennen. Wenn Sie eine
neue Fernbedienung beantragen müssen, wenden Sie sich bitte an
das Alfa Romeo Kundendienstnetz und bringen Sie die CODE Card
(für Versionen/Märkte, wo vorgesehen), einen Ausweis und den
Kraftfahrzeugschein und Fahrzeugbrief mit.
Abb. 15
A0J0027
43DAS FAHRZEUG
KENNENSICHERHEIT
MOTORSTART UND
FAHREN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS
Page 48 of 312

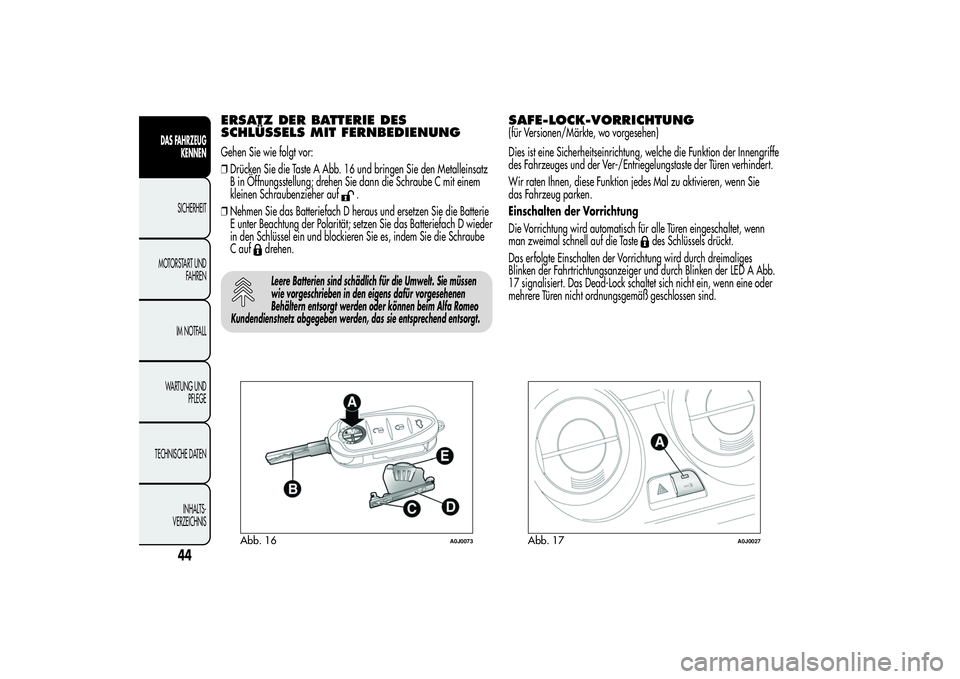

ERSATZ DER BATTERIE DES
SCHLÜSSELS MIT FERNBEDIENUNGGehen Sie wie folgt vor:
❒Drücken Sie die Taste A Abb. 16 und bringen Sie den Metalleinsatz
B in Öffnungsstellung; drehen Sie dann die Schraube C mit einem
kleinen Schraubenzieher auf
.
❒Nehmen Sie das Batteriefach D heraus und ersetzen Sie die Batterie
E unter Beachtung der Polarität; setzen Sie das Batteriefach D wieder
in den Schlüssel ein und blockieren Sie es, indem Sie die Schraube
C auf
drehen.Leere Batterien sind schädlich für die Umwelt. Sie müssen
wie vorgeschrieben in den eigens dafür vorgesehenen
Behältern entsorgt werden oder können beim Alfa Romeo
Kundendienstnetz abgegeben werden, das sie entsprechend entsorgt.
SAFE-LOCK-VORRICHTUNG(für Versionen/Märkte, wo vorgesehen)
Dies ist eine Sicherheitseinrichtung, welche die Funktion der Innengriffe
des Fahrzeuges und der Ver-/Entriegelungstaste der Türen verhindert.
Wir raten Ihnen, diese Funktion jedes Mal zu aktivieren, wenn Sie
das Fahrzeug parken.
Einschalten der Vorrichtung
Die Vorrichtung wird automatisch für alle Türen eingeschaltet, wenn
man zweimal schnell auf die Taste
des Schlüssels drückt.
Das erfolgte Einschalten der Vorrichtung wird durch dreimaliges
Blinken der Fahrtrichtungsanzeiger und durch Blinken der LED A Abb.
17 signalisiert. Das Dead-Lock schaltet sich nicht ein, wenn eine oder
mehrere Türen nicht ordnungsgemäß geschlossen sind.
Abb. 16
A0J0073
Abb. 17
A0J0027
44
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS
Page 49 of 312

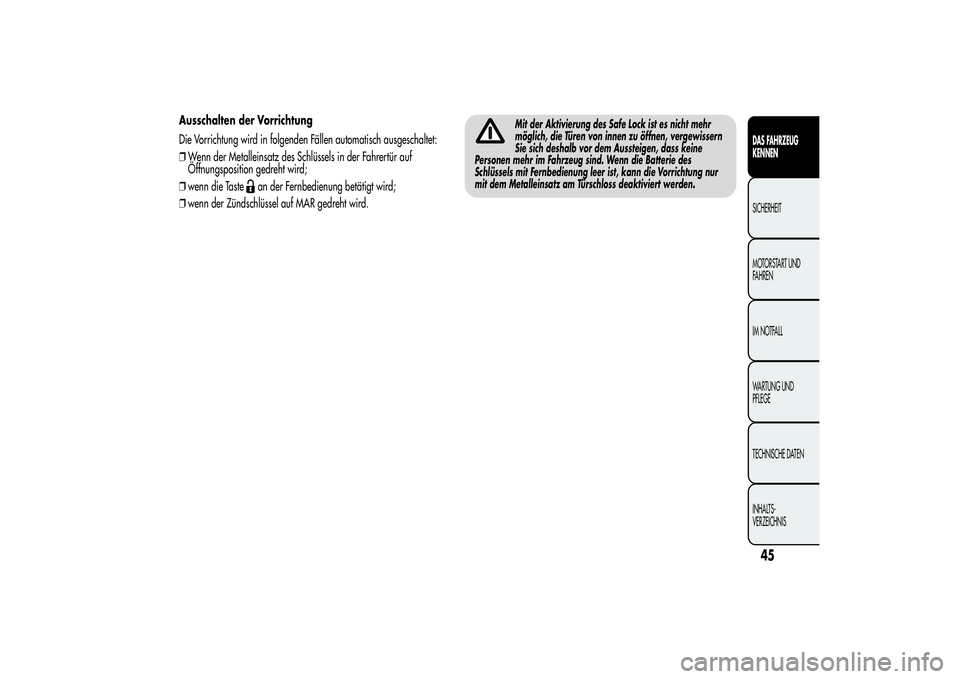

Ausschalten der Vorrichtung
Die Vorrichtung wird in folgenden Fällen automatisch ausgeschaltet:
❒Wenn der Metalleinsatz des Schlüssels in der Fahrertür auf
Öffnungsposition gedreht wird;
❒wenn die Taste
an der Fernbedienung betätigt wird;
❒wenn der Zündschlüssel auf MAR gedreht wird.
Mit der Aktivierung des Safe Lock ist es nicht mehr
möglich, die Türen von innen zu öffnen, vergewissern
Sie sich deshalb vor dem Aussteigen, dass keine
Personen mehr im Fahrzeug sind. Wenn die Batterie des
Schlüssels mit Fernbedienung leer ist, kann die Vorrichtung nur
mit dem Metalleinsatz am Türschloss deaktiviert werden.
45DAS FAHRZEUG
KENNENSICHERHEIT
MOTORSTART UND
FAHREN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS
Page 50 of 312

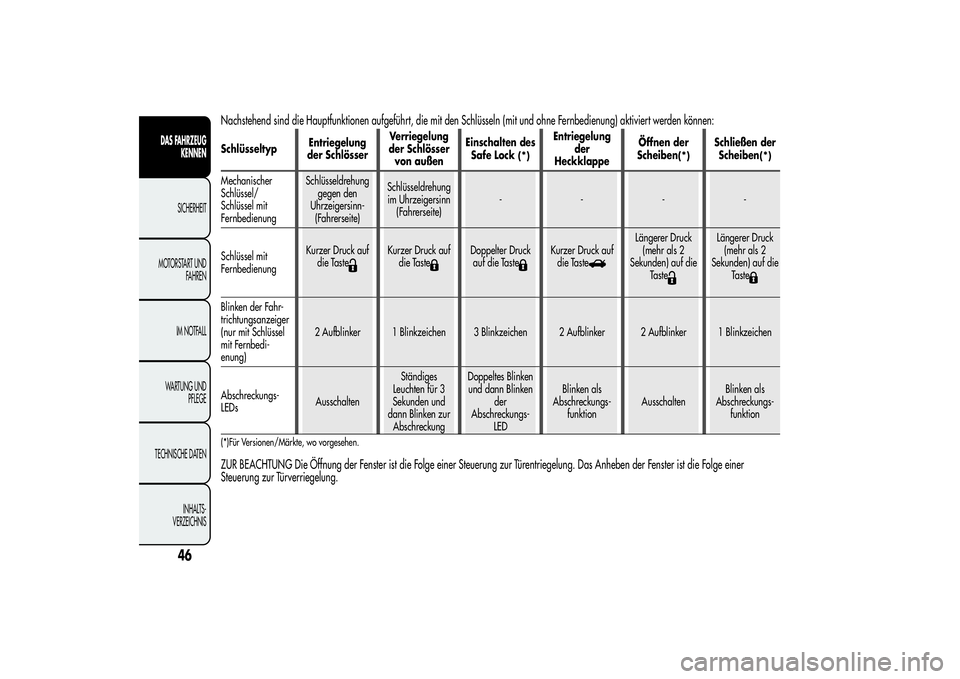

Nachstehend sind die Hauptfunktionen aufgeführt, die mit den Schlüsseln (mit und ohne Fernbedienung) aktiviert werden können:SchlüsseltypEntriegelung
der SchlösserVerriegelung
der Schlösser
von außenEinschalten des
Safe Lock
(*)
Entriegelung
der
HeckklappeÖffnen der
Scheiben
(*)
Schließen der
Scheiben
(*)
Mechanischer
Schlüssel/
Schlüssel mitSchlüsseldrehung
gegen den
Uhrzeigersinn-
(Fahrerseite)Schlüsseldrehung
im Uhrzeigersinn
(Fahrerseite)----
Schlüssel mitKurzer Druck auf
die Taste
Kurzer Druck auf
die Taste
Doppelter Druck
auf die Taste
Kurzer Druck auf
die Taste
Längerer Druck
(mehr als 2
Sekunden) auf die
Taste
Längerer Druck
(mehr als 2
Sekunden) auf die
Taste
Blinken der Fahr-
trichtungsanzeiger
(nur mit Schlüssel
mit Fernbedi-
enung)2 Aufblinker 1 Blinkzeichen 3 Blinkzeichen 2 Aufblinker 2 Aufblinker 1 Blinkzeichen
Abschreckungs-
LEDsAusschaltenStändiges
Leuchten für 3
Sekunden und
dann Blinken zur
AbschreckungDoppeltes Blinken
und dann Blinken
der
Abschreckungs-
LEDBlinken als
Abschreckungs-
funktionAusschaltenBlinken als
Abschreckungs-
funktion(*)Für Versionen/Märkte, wo vorgesehen.ZUR BEACHTUNG Die Öffnung der Fenster ist die Folge einer Steuerung zur Türentriegelung. Das Anheben der Fenster ist die Folge einer
Steuerung zur Türverriegelung.
46
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS
Fernbedienung
Fernbedienung
