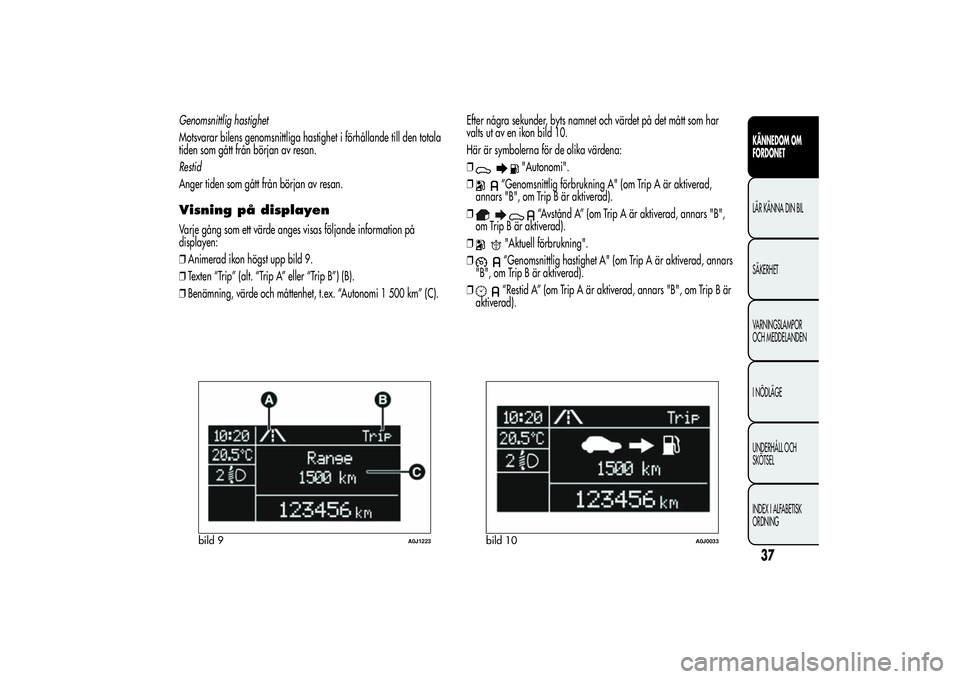

Genomsnittlig hastighet
Motsvarar bilens genomsnittliga hastighet i förhållande till den totala
tiden som gått från början av resan.
Restid
Anger tiden som gått från början av resan.Visning på displayenVarje gång som ett värde anges visas följande information på
displayen:
❒Animerad ikon högst upp bild 9.
❒Texten “Trip” (alt. “Trip A” eller “Trip B”) (B).
❒Benämning, värde och måttenhet, t.ex. “Autonomi 1 500 km” (C).Efter några sekunder, byts namnet och värdet på det mått som har
valts ut av en ikon bild 10.
Här är symbolerna för de olika värdena:
❒
"Autonomi".
❒
“Genomsnittlig förbrukning A" (om Trip A är aktiverad,
annars "B", om Trip B är aktiverad).
❒
“Avstånd A” (om Trip A är aktiverad, annars "B",
om Trip B är aktiverad).
❒
"Aktuell förbrukning".
❒“Genomsnittlig hastighet A" (om Trip A är aktiverad, annars
"B", om Trip B är aktiverad).
❒“Restid A” (om Trip A är aktiverad, annars "B", om Trip B är
aktiverad).
bild 9
A0J1223
bild 10
A0J0033
37KÄNNEDOM OM
FORDONETLÄR KÄNNA DIN BIL
SÄKERHET
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I ALFABETISK
ORDNING

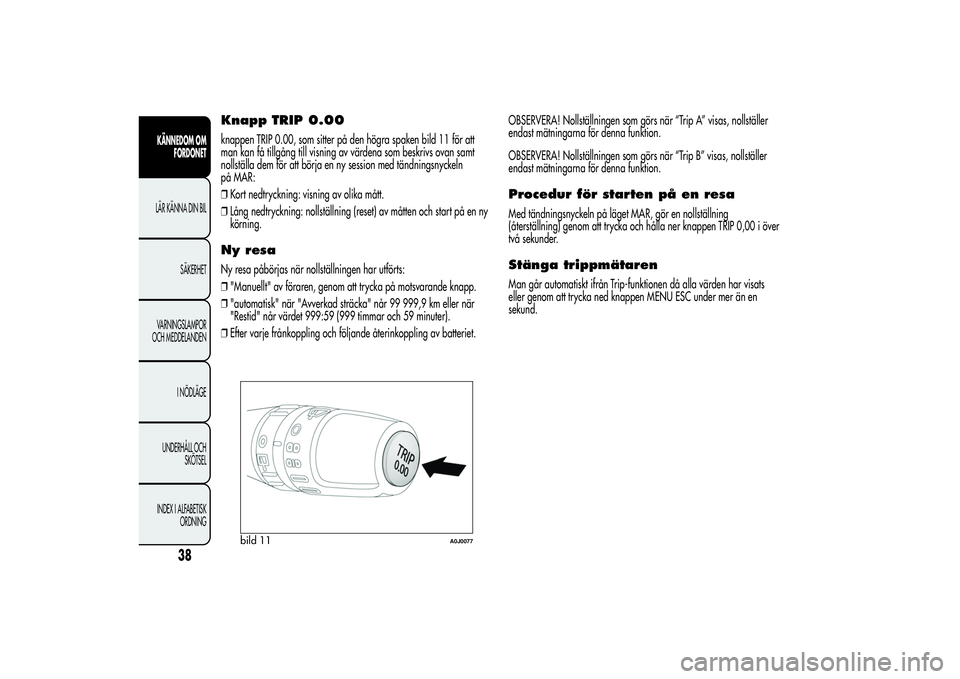

Knapp TRIP 0.00knappen TRIP 0.00, som sitter på den högra spaken bild 11 för att
man kan få tillgång till visning av värdena som beskrivs ovan samt
nollställa dem för att börja en ny session med tändningsnyckeln
på MAR:
❒Kort nedtryckning: visning av olika mått.
❒Lång nedtryckning: nollställning (reset) av måtten och start på en ny
körning.Ny resaNy resa påbörjas när nollställningen har utförts:
❒"Manuellt" av föraren, genom att trycka på motsvarande knapp.
❒"automatisk" när "Avverkad sträcka" når 99 999,9 km eller när
"Restid" når värdet 999:59 (999 timmar och 59 minuter).
❒Efter varje frånkoppling och följande återinkoppling av batteriet.OBSERVERA! Nollställningen som görs när “Trip A” visas, nollställer
endast mätningarna för denna funktion.
OBSERVERA! Nollställningen som görs när “Trip B” visas, nollställer
endast mätningarna för denna funktion.
Procedur för starten på en resaMed tändningsnyckeln på läget MAR, gör en nollställning
(återställning) genom att trycka och hålla ner knappen TRIP 0,00 i över
två sekunder.Stänga trippmätarenMan går automatiskt ifrån Trip-funktionen då alla värden har visats
eller genom att trycka ned knappen MENU ESC under mer än en
sekund.
bild 11
A0J0077
38
KÄNNEDOM OM
FORDONETLÄR KÄNNA DIN BIL
SÄKERHET
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I ALFABETISK
ORDNING

SYMBOLERPå vissa av komponenterna i bilen sitter det färgade skyltar med
symboler med viktig information som måste följas när du hanterar
komponenten i fråga. Dessutom sitter det en märkskylt under
motorhuven som sammanfattar symbolerna.
ALFA ROMEO CODE-SYSTEMDet är ett elektroniskt motorlåssystem som ökar skyddet mot
stöldförsök. Det aktiveras automatiskt när startnyckeln avlägsnas från
tändningslåset.
Varje tändningsnyckel innehåller en elektronisk anordning som har
som funktion att modulera signalen som sänds ut under startfasen från
en antenn som är integrerad i tändningslåset. Signalen varierar från
starttillfälle till starttillfälle och är som ett lösenord som styrenheten
känner igen och som gör att fordonet går att starta.FUNKTIONVid varje start, när tändningsnyckeln vrids till MAR, sänder Alfa
Romeo CODE-systemets kontrollenhet en identifikationskod till
motorkontrollenheten för att inaktivera blockeringen av funktionerna.
Identifikationslkoden sänds bara om kontrollenheten Alfa Romeo
CODE känner igen koden från nyckeln.
När du vrider tändningsnyckeln till STOP gör Alfa Romeo CODE-
systemet så att motorstyrenhetens funktioner inaktiveras. Om koden
inte identifieras korrekt under starten tänds varningslampan
på
instrumentpanelen.
I så fall vrider man tändningsnyckeln till STOP och därefter till MAR.
Om blockeringen kvarstår, försök man med någon annan av de
nycklar som medföljer bilen. Om det forfarande inte går att starta
motorn, vänd dig till en auktoriserad Alfa Romeo serviceverkstad.
39KÄNNEDOM OM
FORDONETLÄR KÄNNA DIN BIL
SÄKERHET
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I ALFABETISK
ORDNING

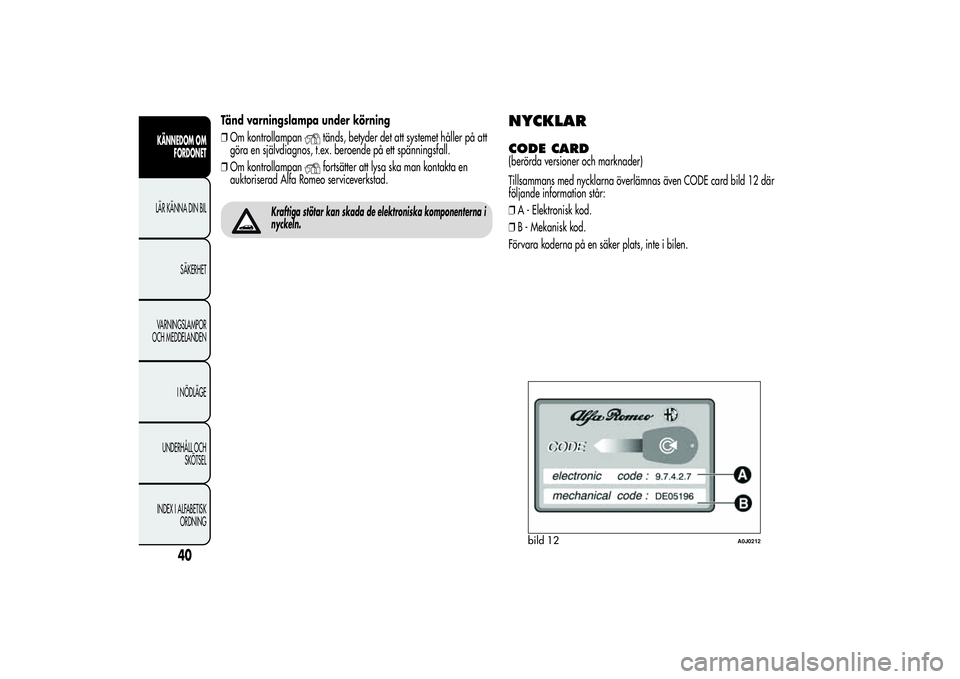

Tänd varningslampa under körning
❒Om kontrollampan
tänds, betyder det att systemet håller på att
göra en självdiagnos, t.ex. beroende på ett spänningsfall.
❒Om kontrollampanfortsätter att lysa ska man kontakta en
auktoriserad Alfa Romeo serviceverkstad.
Kraftiga stötar kan skada de elektroniska komponenterna i
nyckeln.
NYCKLARCODE CARD(berörda versioner och marknader)
Tillsammans med nycklarna överlämnas även CODE card bild 12 där
följande information står:
❒A - Elektronisk kod.
❒B - Mekanisk kod.
Förvara koderna på en säker plats, inte i bilen.
bild 12
A0J0212
40
KÄNNEDOM OM
FORDONETLÄR KÄNNA DIN BIL
SÄKERHET
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I ALFABETISK
ORDNING

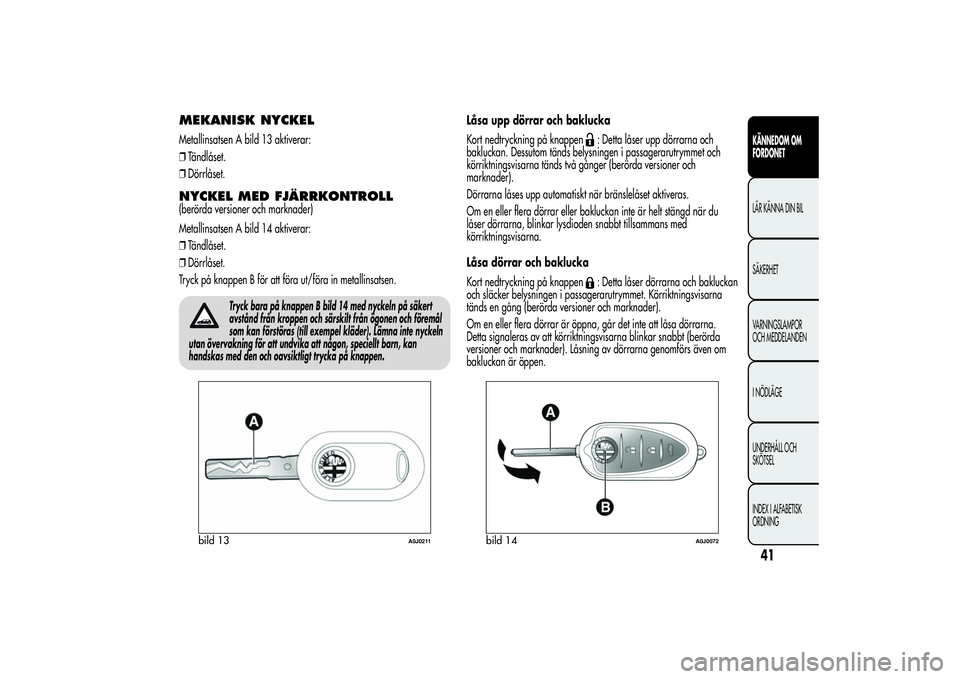

MEKANISK NYCKELMetallinsatsen A bild 13 aktiverar:
❒Tändlåset.
❒Dörrlåset.NYCKEL MED FJÄRRKONTROLL(berörda versioner och marknader)
Metallinsatsen A bild 14 aktiverar:
❒Tändlåset.
❒Dörrlåset.
Tryck på knappen B för att föra ut/föra in metallinsatsen.
Tryck bara på knappen B bild 14 med nyckeln på säkert
avstånd från kroppen och särskilt från ögonen och föremål
som kan förstöras (till exempel kläder). Lämna inte nyckeln
utan övervakning för att undvika att någon, speciellt barn, kan
handskas med den och oavsiktligt trycka på knappen.
Låsa upp dörrar och baklucka
Kort nedtryckning på knappen
: Detta låser upp dörrarna och
bakluckan. Dessutom tänds belysningen i passagerarutrymmet och
körriktningsvisarna tänds två gånger (berörda versioner och
marknader).
Dörrarna låses upp automatiskt när bränslelåset aktiveras.
Om en eller flera dörrar eller bakluckan inte är helt stängd när du
låser dörrarna, blinkar lysdioden snabbt tillsammans med
körriktningsvisarna.
Låsa dörrar och baklucka
Kort nedtryckning på knappen: Detta låser dörrarna och bakluckan
och släcker belysningen i passagerarutrymmet. Körriktningsvisarna
tänds en gång (berörda versioner och marknader).
Om en eller flera dörrar är öppna, går det inte att låsa dörrarna.
Detta signaleras av att körriktningsvisarna blinkar snabbt (berörda
versioner och marknader). Låsning av dörrarna genomförs även om
bakluckan är öppen.
bild 13
A0J0211
bild 14
A0J0072
41KÄNNEDOM OM
FORDONETLÄR KÄNNA DIN BIL
SÄKERHET
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I ALFABETISK
ORDNING

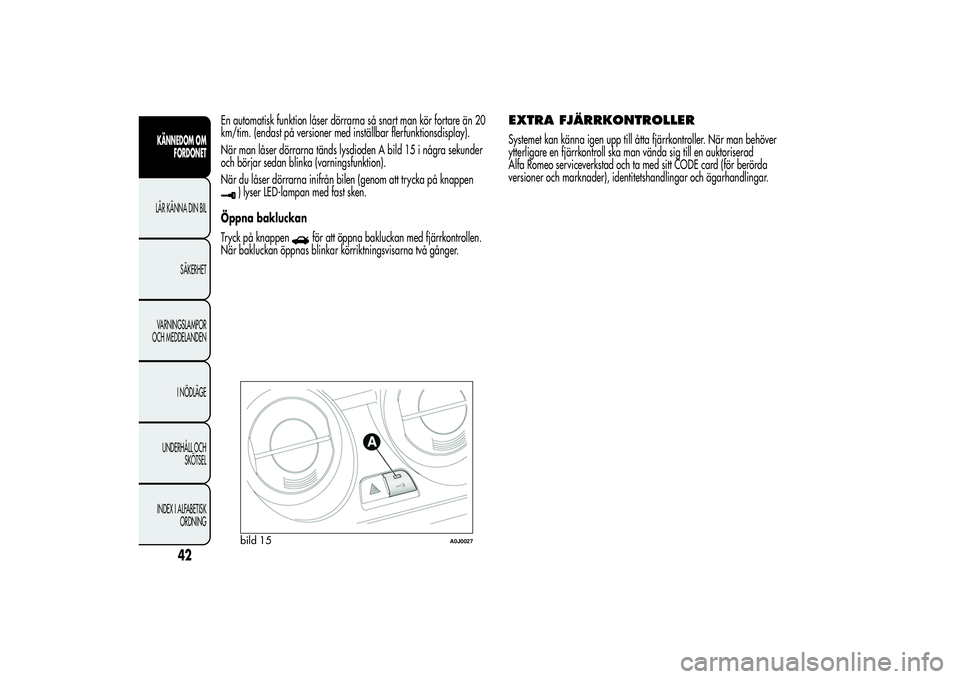

En automatisk funktion låser dörrarna så snart man kör fortare än 20
km/tim. (endast på versioner med inställbar flerfunktionsdisplay).
När man låser dörrarna tänds lysdioden A bild 15 i några sekunder
och börjar sedan blinka (varningsfunktion).
När du låser dörrarna inifrån bilen (genom att trycka på knappen
) lyser LED-lampan med fast sken.
Öppna bakluckan
Tryck på knappen
för att öppna bakluckan med fjärrkontrollen.
När bakluckan öppnas blinkar körriktningsvisarna två gånger.
EXTRA FJÄRRKONTROLLERSystemet kan känna igen upp till åtta fjärrkontroller. När man behöver
ytterligare en fjärrkontroll ska man vända sig till en auktoriserad
Alfa Romeo serviceverkstad och ta med sitt CODE card (för berörda
versioner och marknader), identitetshandlingar och ägarhandlingar.
bild 15
A0J0027
42
KÄNNEDOM OM
FORDONETLÄR KÄNNA DIN BIL
SÄKERHET
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I ALFABETISK
ORDNING

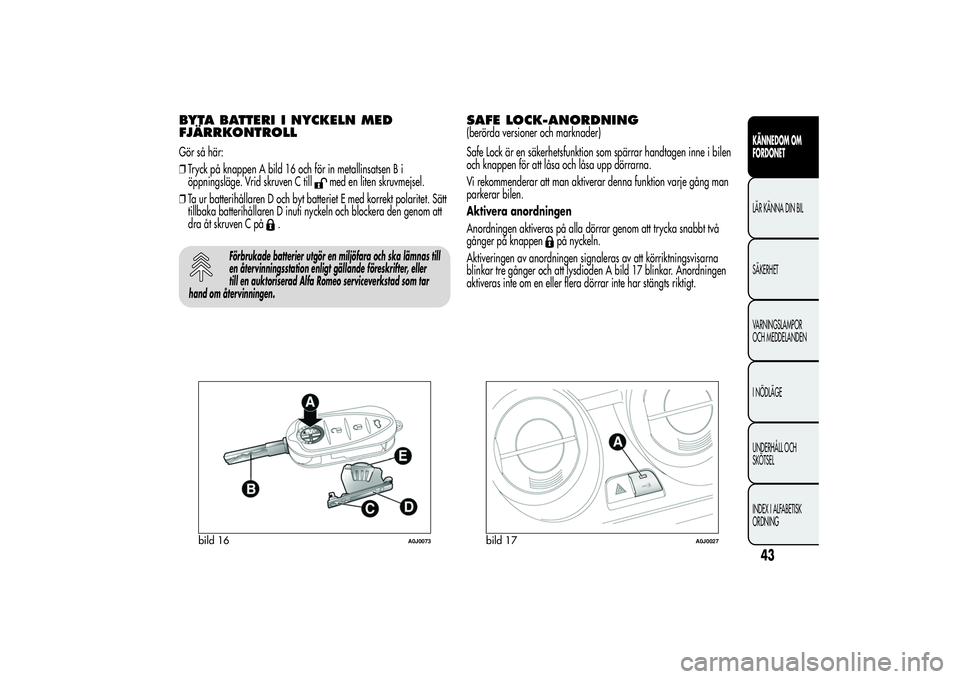

BYTA BATTERI I NYCKELN MED
FJÄRRKONTROLLGör så här:
❒Tryck på knappen A bild 16 och för in metallinsatsen B i
öppningsläge. Vrid skruven C till
med en liten skruvmejsel.
❒Ta ur batterihållaren D och byt batteriet E med korrekt polaritet. Sätt
tillbaka batterihållaren D inuti nyckeln och blockera den genom att
dra åt skruven C på
.
Förbrukade batterier utgör en miljöfara och ska lämnas till
en återvinningsstation enligt gällande föreskrifter, eller
till en auktoriserad Alfa Romeo serviceverkstad som tar
hand om återvinningen.
SAFE LOCK-ANORDNING(berörda versioner och marknader)
Safe Lock är en säkerhetsfunktion som spärrar handtagen inne i bilen
och knappen för att låsa och låsa upp dörrarna.
Vi rekommenderar att man aktiverar denna funktion varje gång man
parkerar bilen.
Aktivera anordningen
Anordningen aktiveras på alla dörrar genom att trycka snabbt två
gånger på knappen
på nyckeln.
Aktiveringen av anordningen signaleras av att körriktningsvisarna
blinkar tre gånger och att lysdioden A bild 17 blinkar. Anordningen
aktiveras inte om en eller flera dörrar inte har stängts riktigt.
bild 16
A0J0073
bild 17
A0J0027
43KÄNNEDOM OM
FORDONETLÄR KÄNNA DIN BIL
SÄKERHET
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I ALFABETISK
ORDNING

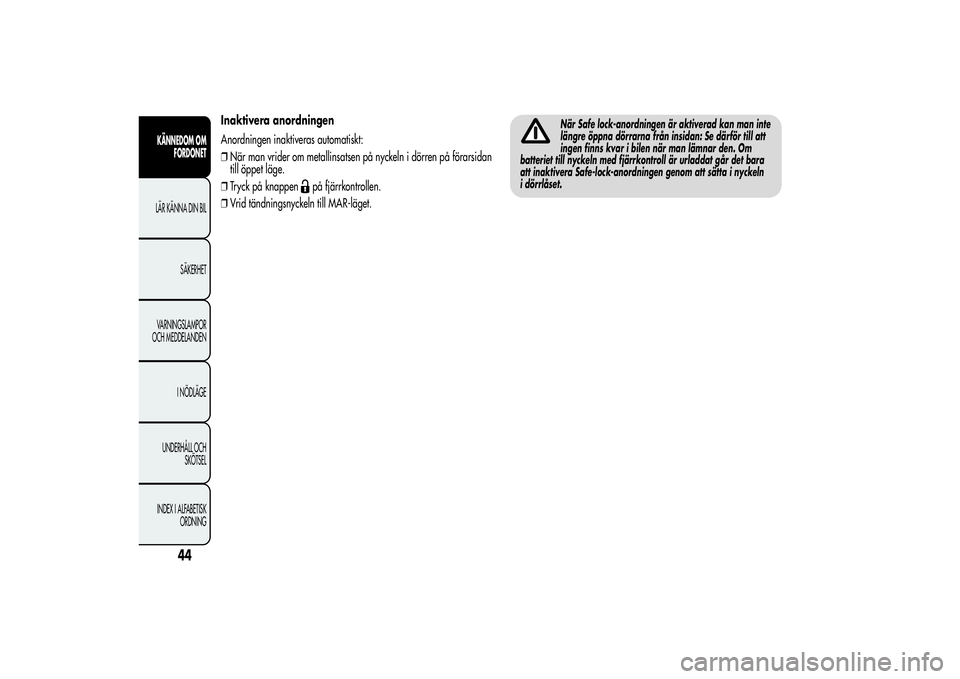

Inaktivera anordningen
Anordningen inaktiveras automatiskt:
❒När man vrider om metallinsatsen på nyckeln i dörren på förarsidan
till öppet läge.
❒Tryck på knappen
på fjärrkontrollen.
❒Vrid tändningsnyckeln till MAR-läget.
När Safe lock-anordningen är aktiverad kan man inte
längre öppna dörrarna från insidan: Se därför till att
ingen finns kvar i bilen när man lämnar den. Om
batteriet till nyckeln med fjärrkontroll är urladdat går det bara
att inaktivera Safe-lock-anordningen genom att sätta i nyckeln
i dörrlåset.
44
KÄNNEDOM OM
FORDONETLÄR KÄNNA DIN BIL
SÄKERHET
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I ALFABETISK
ORDNING

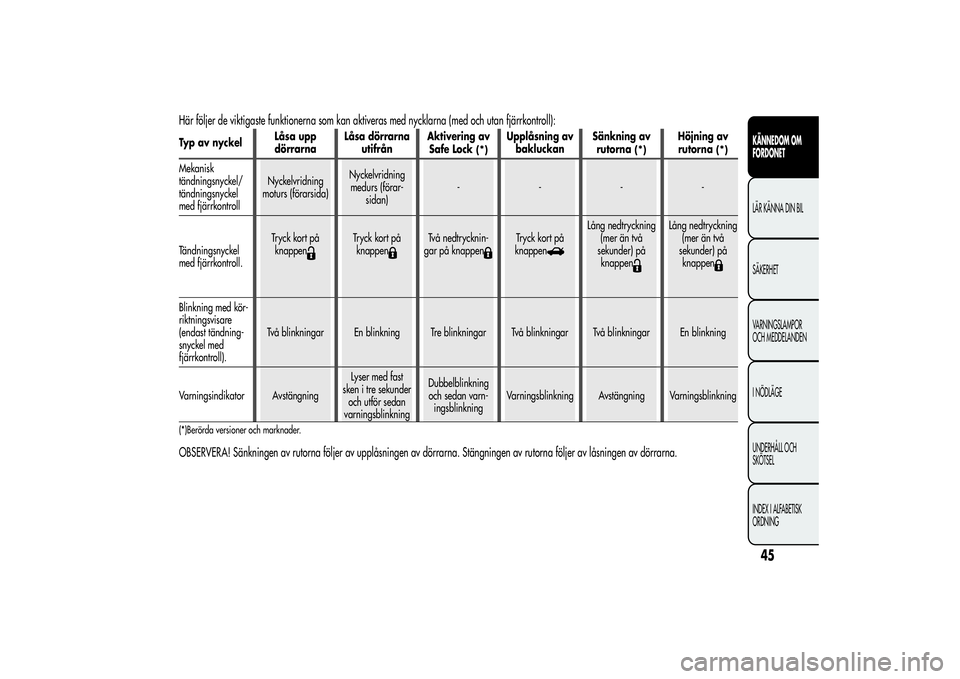

Här följer de viktigaste funktionerna som kan aktiveras med nycklarna (med och utan fjärrkontroll):Typ av nyckelLåsa upp
dörrarnaLåsa dörrarna
utifrånAktivering av
Safe Lock
(*)
Upplåsning av
bakluckanSänkning av
rutorna
(*)
Höjning av
rutorna
(*)
Mekanisk
tändningsnyckel/
tändningsnyckel
med fjärrkontrollNyckelvridning
moturs (förarsida)Nyckelvridning
medurs (förar-
sidan)----
Tändningsnyckel
med fjärrkontroll.Tryck kort på
knappen
Tryck kort på
knappen
Två nedtrycknin-
gar på knappen
Tryck kort på
knappen
Lång nedtryckning
(mer än två
sekunder) på
knappen
Lång nedtryckning
(mer än två
sekunder) på
knappen
Blinkning med kör-
riktningsvisare
(endast tändning-
snyckel med
fjärrkontroll).Två blinkningar En blinkning Tre blinkningar Två blinkningar Två blinkningar En blinkning
Varningsindikator AvstängningLyser med fast
sken i tre sekunder
och utför sedan
varningsblinkningDubbelblinkning
och sedan varn-
ingsblinkningVarningsblinkning Avstängning Varningsblinkning(*)Berörda versioner och marknader.OBSERVERA! Sänkningen av rutorna följer av upplåsningen av dörrarna. Stängningen av rutorna följer av låsningen av dörrarna.
45KÄNNEDOM OM
FORDONETLÄR KÄNNA DIN BIL
SÄKERHET
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I ALFABETISK
ORDNING

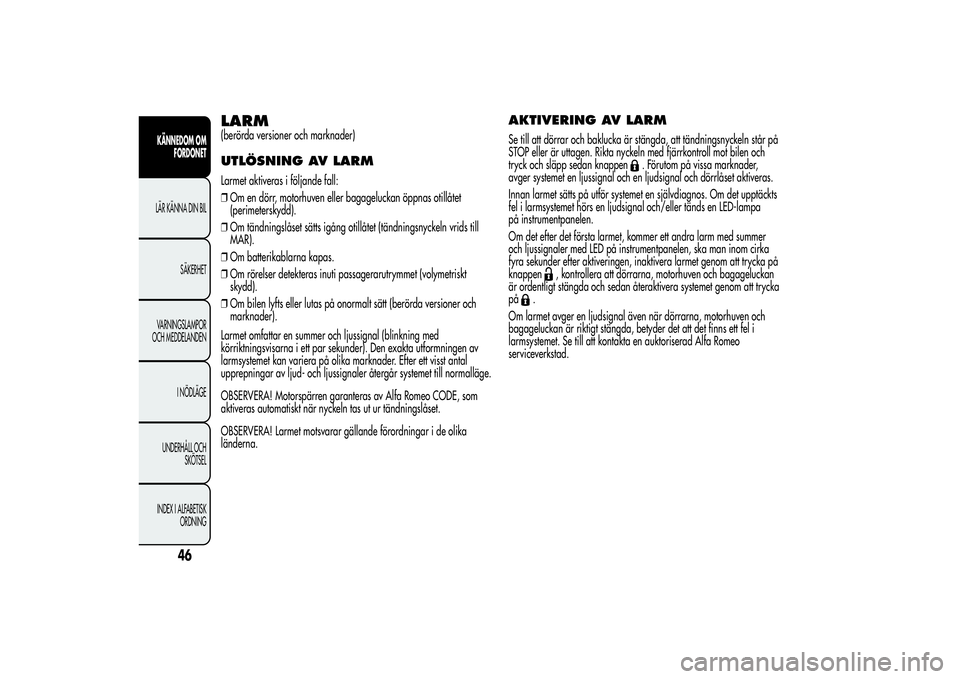

LARM(berörda versioner och marknader)UTLÖSNING AV LARMLarmet aktiveras i följande fall:
❒Om en dörr, motorhuven eller bagageluckan öppnas otillåtet
(perimeterskydd).
❒Om tändningslåset sätts igång otillåtet (tändningsnyckeln vrids till
MAR).
❒Om batterikablarna kapas.
❒Om rörelser detekteras inuti passagerarutrymmet (volymetriskt
skydd).
❒Om bilen lyfts eller lutas på onormalt sätt (berörda versioner och
marknader).
Larmet omfattar en summer och ljussignal (blinkning med
körriktningsvisarna i ett par sekunder). Den exakta utformningen av
larmsystemet kan variera på olika marknader. Efter ett visst antal
upprepningar av ljud- och ljussignaler återgår systemet till normalläge.
OBSERVERA! Motorspärren garanteras av Alfa Romeo CODE, som
aktiveras automatiskt när nyckeln tas ut ur tändningslåset.
OBSERVERA! Larmet motsvarar gällande förordningar i de olika
länderna.
AKTIVERING AV LARMSe till att dörrar och baklucka är stängda, att tändningsnyckeln står på
STOP eller är uttagen. Rikta nyckeln med fjärrkontroll mot bilen och
tryck och släpp sedan knappen
. Förutom på vissa marknader,
avger systemet en ljussignal och en ljudsignal och dörrlåset aktiveras.
Innan larmet sätts på utför systemet en självdiagnos. Om det upptäckts
fel i larmsystemet hörs en ljudsignal och/eller tänds en LED-lampa
på instrumentpanelen.
Om det efter det första larmet, kommer ett andra larm med summer
och ljussignaler med LED på instrumentpanelen, ska man inom cirka
fyra sekunder efter aktiveringen, inaktivera larmet genom att trycka på
knappen
, kontrollera att dörrarna, motorhuven och bagageluckan
är ordentligt stängda och sedan återaktivera systemet genom att trycka
på
.
Om larmet avger en ljudsignal även när dörrarna, motorhuven och
bagageluckan är riktigt stängda, betyder det att det finns ett fel i
larmsystemet. Se till att kontakta en auktoriserad Alfa Romeo
serviceverkstad.
46
KÄNNEDOM OM
FORDONETLÄR KÄNNA DIN BIL
SÄKERHET
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I ALFABETISK
ORDNING
