Alfa Romeo MiTo 2013 Instrukcja obsługi (in Polish)

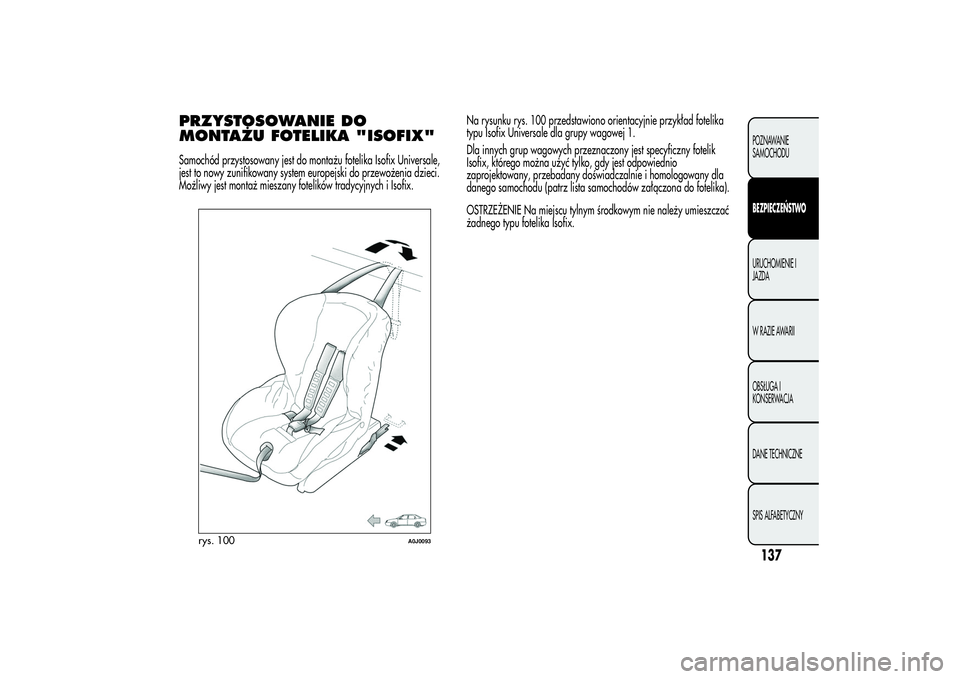

PRZYSTOSOWANIE DO
MONTAŻU FOTELIKA "ISOFIX"Samochód przystosowany jest do montażu fotelika Isofix Universale,
jest to nowy zunifikowany system europejski do przewożenia dzieci.
Możliwy jest montaż mieszany fotelików tradycyjnych i Isofix.Na rysunku rys. 100 przedstawiono orientacyjnie przykład fotelika
typu Isofix Universale dla grupy wagowej 1.
Dla innych grup wagowych przeznaczony jest specyficzny fotelik
Isofix, którego można użyć tylko, gdy jest odpowiednio
zaprojektowany, przebadany doświadczalnie i homologowany dla
danego samochodu (patrz lista samochodów załączona do fotelika).
OSTRZEŻENIE Na miejscu tylnym środkowym nie należy umieszczać
żadnego typu fotelika Isofix.
rys. 100
A0J0093
137POZNAWANIE
SAMOCHODUBEZPIECZEŃSTWOURUCHOMIENIE I
JAZDA
W RAZIE AWARII
OBSŁUGA I
KONSERWACJA
DANE TECHNICZNE
SPIS ALFABETYCZNY

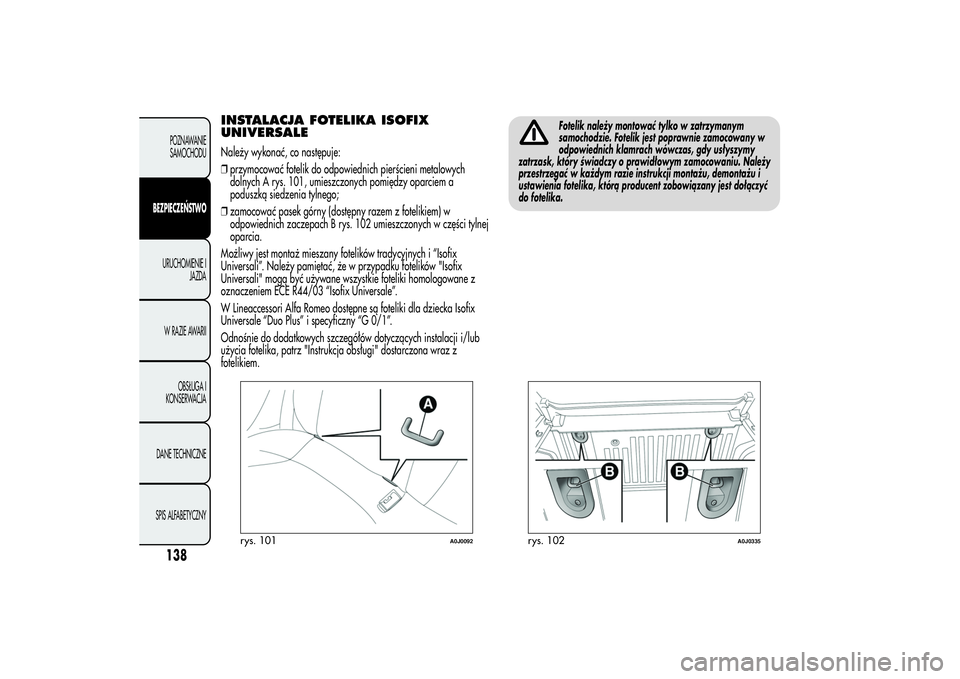

INSTALACJA FOTELIKA ISOFIX
UNIVERSALENależy wykonać, co następuje:
❒przymocować fotelik do odpowiednich pierścieni metalowych
dolnych A rys. 101, umieszczonych pomiędzy oparciem a
poduszką siedzenia tylnego;
❒zamocować pasek górny (dostępny razem z fotelikiem) w
odpowiednich zaczepach B rys. 102 umieszczonych w części tylnej
oparcia.
Możliwy jest montaż mieszany fotelików tradycyjnych i “Isofix
Universali”. Należy pamiętać, że w przypadku fotelików "Isofix
Universali" mogą być używane wszystkie foteliki homologowane z
oznaczeniem ECE R44/03 “Isofix Universale”.
W Lineaccessori Alfa Romeo dostępne są foteliki dla dziecka Isofix
Universale “Duo Plus” i specyficzny “G 0/1”.
Odnośnie do dodatkowych szczegółów dotyczących instalacji i/lub
użycia fotelika, patrz "Instrukcja obsługi" dostarczona wraz z
fotelikiem.
Fotelik należy montować tylko w zatrzymanym
samochodzie. Fotelik jest poprawnie zamocowany w
odpowiednich klamrach wówczas, gdy usłyszymy
zatrzask, który świadczy o prawidłowym zamocowaniu. Należy
przestrzegać w każdym razie instrukcji montażu, demontażu i
ustawienia fotelika, którą producent zobowiązany jest dołączyć
do fotelika.
rys. 101
A0J0092
rys. 102
A0J0335
138POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWOURUCHOMIENIE I
JAZDA
W RAZIE AWARII
OBSŁUGA I
KONSERWACJA
DANE TECHNICZNE
SPIS ALFABETYCZNY

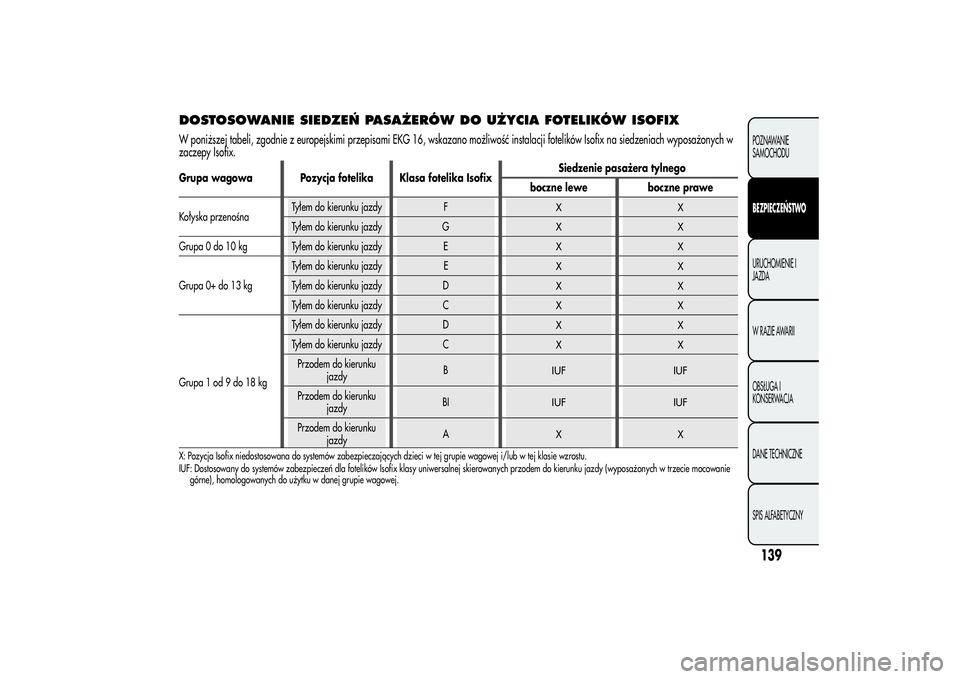

DOSTOSOWANIE SIEDZEŃ PASAŻERÓW DO UŻYCIA FOTELIKÓW ISOFIXW poniższej tabeli, zgodnie z europejskimi przepisami EKG 16, wskazano możliwość instalacji fotelików Isofix na siedzeniach wyposażonych w
zaczepy Isofix.Grupa wagowa Pozycja fotelika Klasa fotelika IsofixSiedzenie pasażera tylnego
boczne lewe boczne prawe
Kołyska przenośnaTyłem do kierunku jazdy F
XX
Tyłem do kierunku jazdy G
XX
Grupa 0 do 10 kg Tyłem do kierunku jazdy E
XX
Grupa 0+ do 13 kgTyłem do kierunku jazdy E
XX
Tyłem do kierunku jazdy D
XX
Tyłem do kierunku jazdy C
XX
Grupa 1 od 9 do 18 kgTyłem do kierunku jazdy D
XX
Tyłem do kierunku jazdy C
XX
Przodem do kierunku
jazdyB
IUF IUF
Przodem do kierunku
jazdyBI
IUF IUF
Przodem do kierunku
jazdyA
XX
X: Pozycja Isofix niedostosowana do systemów zabezpieczających dzieci w tej grupie wagowej i/lub w tej klasie wzrostu.
IUF: Dostosowany do systemów zabezpieczeń dla fotelików Isofix klasy uniwersalnej skierowanych przodem do kierunku jazdy (wyposażonych w trzeciemocowanie
górne), homologowanych do użytku w danej grupie wagowej.
139POZNAWANIE
SAMOCHODUBEZPIECZEŃSTWOURUCHOMIENIE I
JAZDA
W RAZIE AWARII
OBSŁUGA I
KONSERWACJA
DANE TECHNICZNE
SPIS ALFABETYCZNY

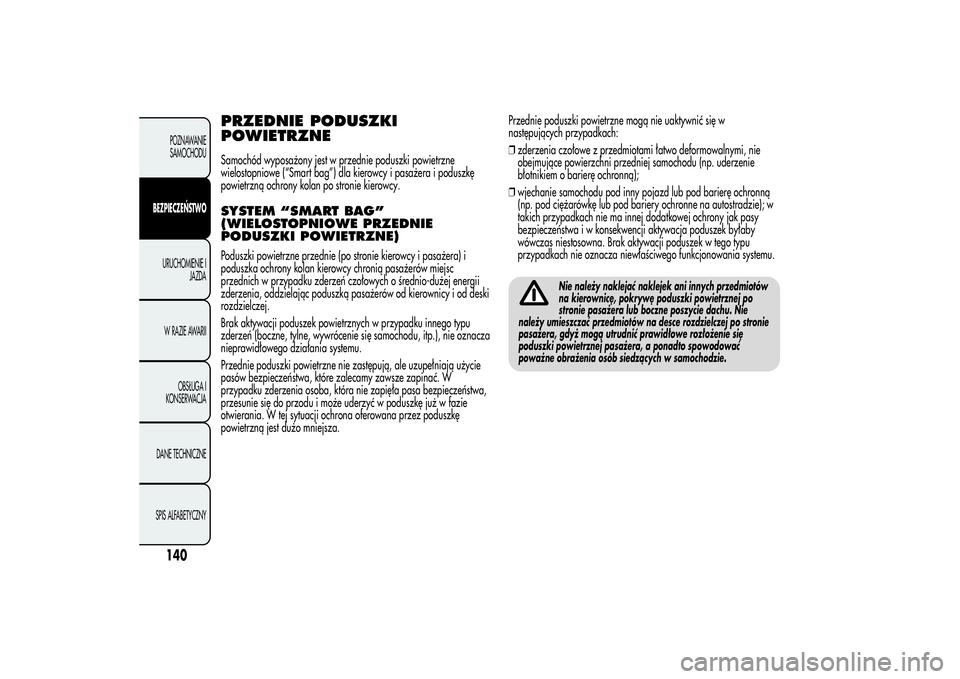

PRZEDNIE PODUSZKI
POWIETRZNESamochód wyposażony jest w przednie poduszki powietrzne
wielostopniowe (“Smart bag”) dla kierowcy i pasażera i poduszkę
powietrzną ochrony kolan po stronie kierowcy.SYSTEM “SMART BAG”
(WIELOSTOPNIOWE PRZEDNIE
PODUSZKI POWIETRZNE)Poduszki powietrzne przednie (po stronie kierowcy i pasażera) i
poduszka ochrony kolan kierowcy chronią pasażerów miejsc
przednich w przypadku zderzeń czołowych o średnio-dużej energii
zderzenia, oddzielając poduszką pasażerów od kierownicy i od deski
rozdzielczej.
Brak aktywacji poduszek powietrznych w przypadku innego typu
zderzeń (boczne, tylne, wywrócenie się samochodu, itp.), nie oznacza
nieprawidłowego działania systemu.
Przednie poduszki powietrzne nie zastępują, ale uzupełniają użycie
pasów bezpieczeństwa, które zalecamy zawsze zapinać. W
przypadku zderzenia osoba, która nie zapięła pasa bezpieczeństwa,
przesunie się do przodu i może uderzyć w poduszkę już w fazie
otwierania. W tej sytuacji ochrona oferowana przez poduszkę
powietrzną jest dużo mniejsza.Przednie poduszki powietrzne mogą nie uaktywnić się w
następujących przypadkach:
❒zderzenia czołowe z przedmiotami łatwo deformowalnymi, nie
obejmujące powierzchni przedniej samochodu (np. uderzenie
błotnikiem o barierę ochronną);
❒wjechanie samochodu pod inny pojazd lub pod barierę ochronną
(np. pod ciężarówkę lub pod bariery ochronne na autostradzie); w
takich przypadkach nie ma innej dodatkowej ochrony jak pasy
bezpieczeństwaiwkonsekwencji aktywacja poduszek byłaby
wówczas niestosowna. Brak aktywacji poduszek w tego typu
przypadkach nie oznacza niewłaściwego funkcjonowania systemu.
Nie należy naklejać naklejek ani innych przedmiotów
na kierownicę, pokrywę poduszki powietrznej po
stronie pasażera lub boczne poszycie dachu. Nie
należy umieszczać przedmiotów na desce rozdzielczej po stronie
pasażera, gdyż mogą utrudnić prawidłowe rozłożenie się
poduszki powietrznej pasażera, a ponadto spowodować
poważne obrażenia osób siedzących w samochodzie.
140POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWOURUCHOMIENIE I
JAZDA
W RAZIE AWARII
OBSŁUGA I
KONSERWACJA
DANE TECHNICZNE
SPIS ALFABETYCZNY

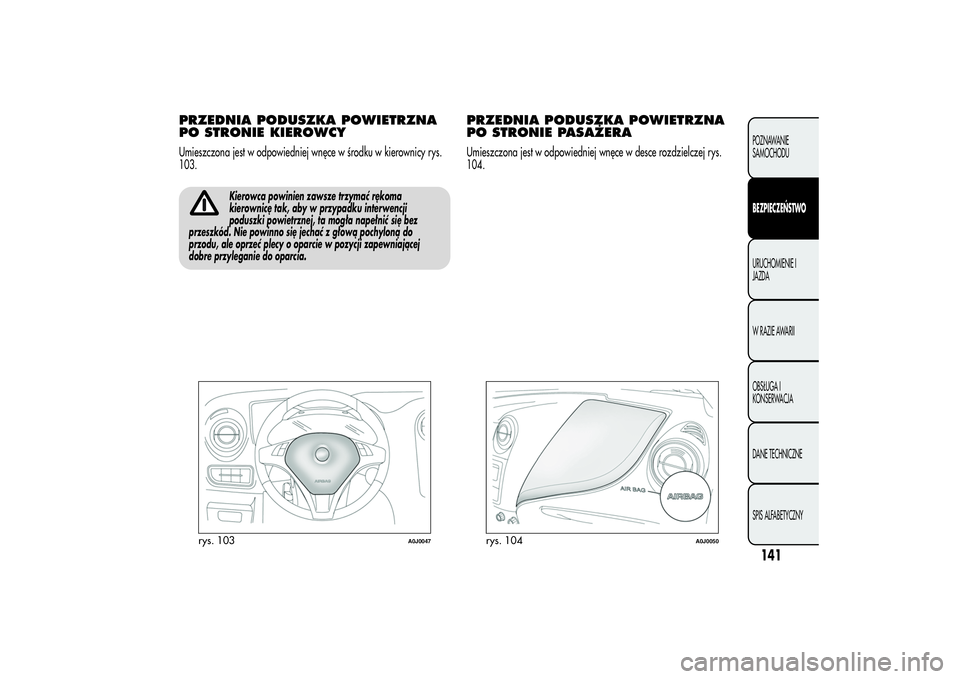

PRZEDNIA PODUSZKA POWIETRZNA
PO STRONIE KIEROWCYUmieszczona jest w odpowiedniej wnęce w środku w kierownicy rys.
103.
Kierowca powinien zawsze trzymać rękoma
kierownicę tak, aby w przypadku interwencji
poduszki powietrznej, ta mogła napełnić się bez
przeszkód. Nie powinno się jechać z głową pochyloną do
przodu, ale oprzeć plecy o oparcie w pozycji zapewniającej
dobre przyleganie do oparcia.
PRZEDNIA PODUSZKA POWIETRZNA
PO STRONIE PASAŻERAUmieszczona jest w odpowiedniej wnęce w desce rozdzielczej rys.
104.
rys. 103
A0J0047
rys. 104
A0J0050
141POZNAWANIE
SAMOCHODUBEZPIECZEŃSTWOURUCHOMIENIE I
JAZDA
W RAZIE AWARII
OBSŁUGA I
KONSERWACJA
DANE TECHNICZNE
SPIS ALFABETYCZNY

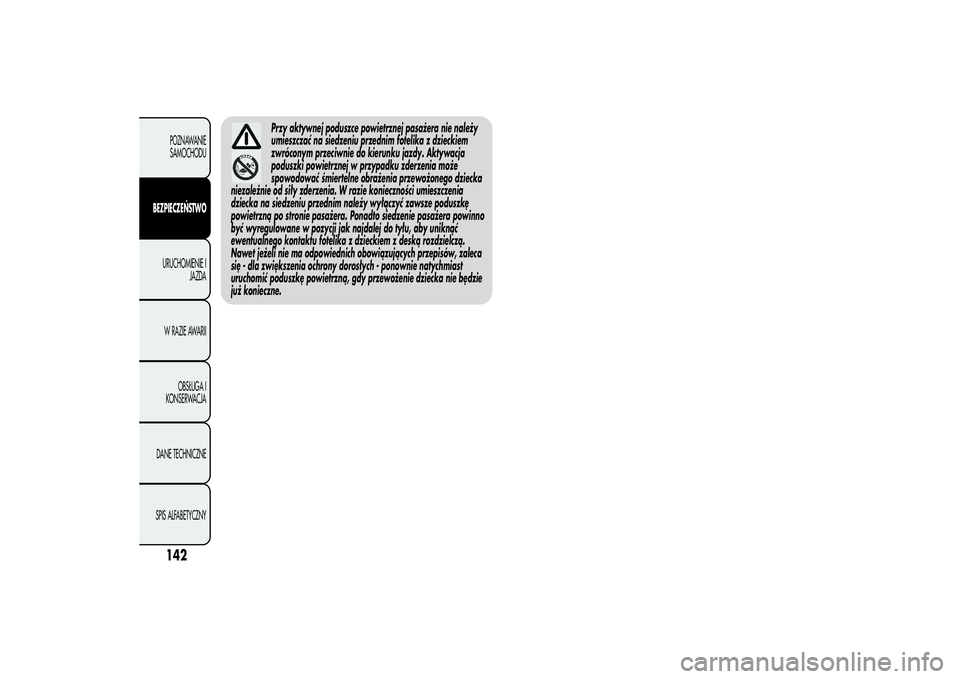

Przy aktywnej poduszce powietrznej pasażera nie należy
umieszczać na siedzeniu przednim fotelika z dzieckiem
zwróconym przeciwnie do kierunku jazdy. Aktywacja
poduszki powietrznej w przypadku zderzenia może
spowodować śmiertelne obrażenia przewożonego dziecka
niezależnie od siły zderzenia. W razie konieczności umieszczenia
dziecka na siedzeniu przednim należy wyłączyć zawsze poduszkę
powietrzną po stronie pasażera. Ponadto siedzenie pasażera powinno
być wyregulowane w pozycji jak najdalej do tyłu, aby uniknąć
ewentualnego kontaktu fotelika z dzieckiem z deską rozdzielczą.
Nawet jeżeli nie ma odpowiednich obowiązujących przepisów, zaleca
się - dla zwiększenia ochrony dorosłych - ponownie natychmiast
uruchomić poduszkę powietrzną, gdy przewożenie dziecka nie będzie
już konieczne.
142POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWOURUCHOMIENIE I
JAZDA
W RAZIE AWARII
OBSŁUGA I
KONSERWACJA
DANE TECHNICZNE
SPIS ALFABETYCZNY

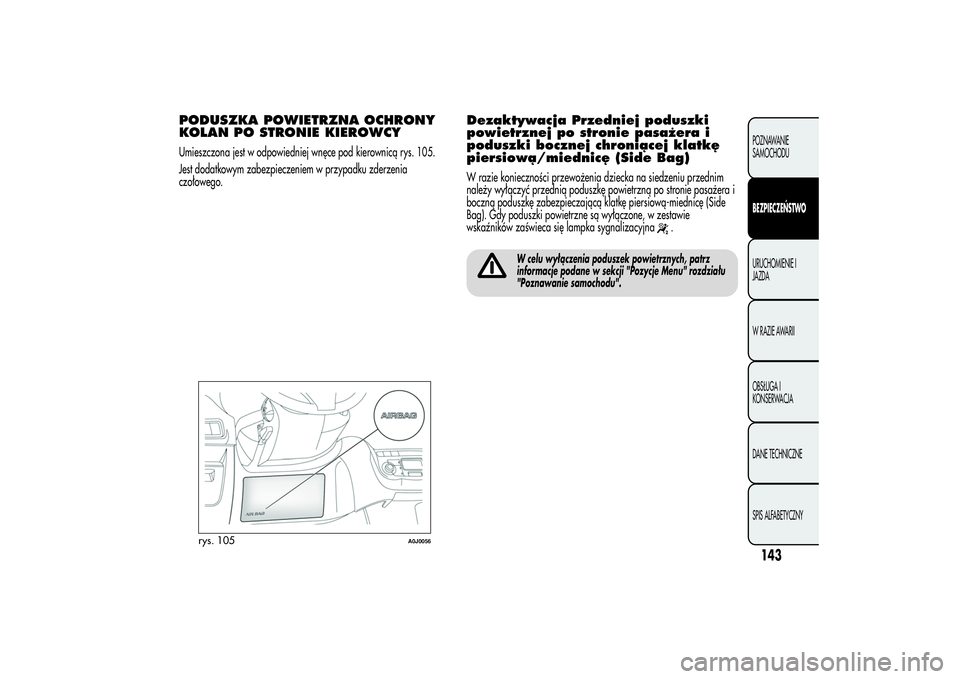

PODUSZKA POWIETRZNA OCHRONY
KOLAN PO STRONIE KIEROWCYUmieszczona jest w odpowiedniej wnęce pod kierownicą rys. 105.
Jest dodatkowym zabezpieczeniem w przypadku zderzenia
czołowego.
Dezaktywacja Przedniej poduszki
powietrznej po stronie pasażera i
poduszki bocznej chroniącej klatkę
piersiową/miednicę (Side Bag)W razie konieczności przewożenia dziecka na siedzeniu przednim
należy wyłączyć przednią poduszkę powietrzną po stronie pasażera i
boczną poduszkę zabezpieczającą klatkę piersiową-miednicę (Side
Bag). Gdy poduszki powietrzne są wyłączone, w zestawie
wskaźników zaświeca się lampka sygnalizacyjna
.
W celu wyłączenia poduszek powietrznych, patrz
informacje podane w sekcji "Pozycje Menu" rozdziału
"Poznawanie samochodu".
rys. 105
A0J0056
143POZNAWANIE
SAMOCHODUBEZPIECZEŃSTWOURUCHOMIENIE I
JAZDA
W RAZIE AWARII
OBSŁUGA I
KONSERWACJA
DANE TECHNICZNE
SPIS ALFABETYCZNY

BOCZNE PODUSZKI
POWIETRZNE
(SIDE BAG - WINDOW BAG)Samochód wyposażony jest w boczne przednie poduszki powietrzne
zabezpieczające okolice klatki piersiowej/miednicy (Side Bag
przednie) kierowcy i pasażera oraz poduszki powietrzne chroniące
głowę pasażerów miejsc przednich i tylnych (Window Bag).
Boczne poduszki powietrzne chronią pasażerów w przypadku
zderzeń bocznych o średnio-dużej energii, oddzielając poduszką
osoby siedzące od bocznych elementów konstrukcyjnych samochodu.
Brak aktywacji poduszek powietrznych bocznych o innym charakterze
zderzenia (przednie, tylne, wywrócenie się samochodu, itp.), nie
oznacza nieprawidłowego działania systemu.
BOCZNE PRZEDNIE PODUSZKI
POWIETRZNE (SIDE BAG)Składają się z dwóch poduszek umieszczonych w oparciach siedzeń
przednich rys. 106, które chronią okolice klatki piersiowej i miednicy
pasażerów w przypadku zderzenia bocznego o średnio-wysokiej
energii.
rys. 106
A0J0103
144POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWOURUCHOMIENIE I
JAZDA
W RAZIE AWARII
OBSŁUGA I
KONSERWACJA
DANE TECHNICZNE
SPIS ALFABETYCZNY

BOCZNE PODUSZKI POWIETRZNE
ZABEZPIECZAJĄCE GŁOWĘ (WINDOW
BAG)Składają się z dwóch poduszek typu "kurtyna" umieszczonych za
bocznymi poszyciami dachu oraz przykrytych odpowiednimi
nakładkami rys. 107, poduszki te mają za zadanie zabezpieczanie
osób siedzących z przodu i z tyłu w przypadku zderzenia bocznego,
dzięki dużej powierzchni napełniających się poduszek.
W przypadku zderzeń bocznych o niskiej energii (w przypadku
których wystarczy zabezpieczenie pasami bezpieczeństwa), poduszki
powietrzne nie uruchomią się. Dlatego należy mieć zawsze zapięte
pasy bezpieczeństwa.
Najlepszą ochronę przez system w przypadku zderzenia bocznego
daje prawidłowa pozycja na siedzeniu, ponieważ umożliwia właściwe
rozłożenie się poduszek powietrznych typu window bag.
Nie należy umieszczać sztywnych przedmiotów na
zaczepach i uchwytach.
Nie należy opierać głowy, ramion lub łokci o drzwi,
szyby samochodu i w pobliżu bocznych poduszek
powietrznych, aby uniknąć ewentualnych obrażeń
podczas fazy napełniania poduszek.Nie należy wystawiać nigdy głowy, ramion i łokci
poza szybę.
OSTRZEŻENIA
Nie należy myć siedzeń wodą lub parą pod ciśnieniem (w myjniach
ręcznych lub automatycznych).
Możliwe jest, że poduszki przednie i/lub boczne uruchomią się, jeżeli
samochód zostanie mocno uderzony o spód nadwozia (na przykład
przy gwałtownym uderzeniu o stopnie, chodniki, czy przy wpadnięciu
samochodu do dużej dziury czy wgłębienia na drodze, itp.).
Z napełniającej się poduszki powietrznej wydobywa się niewielka
ilość pyłu: nie jest on szkodliwy dla zdrowia i nie oznacza powstania
pożaru. Pył może podrażnić skórę oraz oczy: w takim przypadku
należy przemyć je mydłem neutralnym z wodą.
Wszystkie czynności kontrolne, naprawy lub wymiany dotyczące
poduszek powietrznych muszą być wykonywane w ASO Alfa Romeo.
W przypadku złomowania samochodu należy zwrócić się do ASO
Alfa Romeo, aby zdezaktywować układ poduszek powietrznych.
Aktywacja napinaczy pasów bezpieczeństwa i poduszek powietrznych
uzależniona jest od różnych czynników, w zależności od typu
zderzenia. Brak aktywacji jednego lub kilku z nich nie wskazuje na
niewłaściwe funkcjonowanie systemu.
rys. 107
A0J0051
145POZNAWANIE
SAMOCHODUBEZPIECZEŃSTWOURUCHOMIENIE I
JAZDA
W RAZIE AWARII
OBSŁUGA I
KONSERWACJA
DANE TECHNICZNE
SPIS ALFABETYCZNY

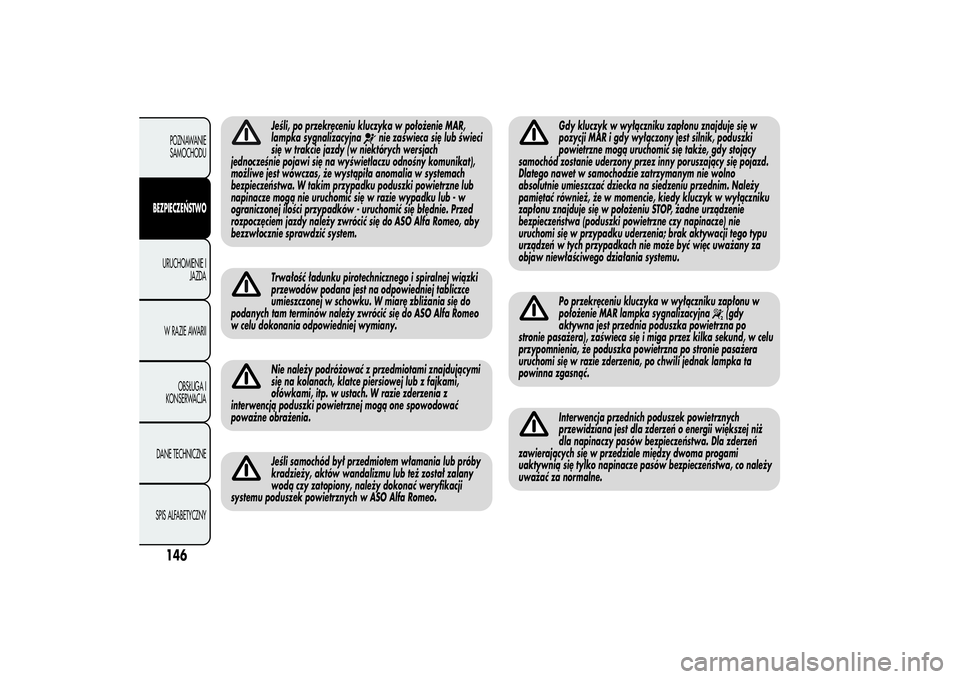

Jeśli, po przekręceniu kluczyka w położenie MAR,
lampka sygnalizacyjna
nie zaświeca się lub świeci
się w trakcie jazdy (w niektórych wersjach
jednocześnie pojawi się na wyświetlaczu odnośny komunikat),
możliwe jest wówczas, że wystąpiła anomalia w systemach
bezpieczeństwa. W takim przypadku poduszki powietrzne lub
napinacze mogą nie uruchomić się w razie wypadku lub - w
ograniczonej ilości przypadków - uruchomić się błędnie. Przed
rozpoczęciem jazdy należy zwrócić się do ASO Alfa Romeo, aby
bezzwłocznie sprawdzić system.
Trwałość ładunku pirotechnicznego i spiralnej wiązki
przewodów podana jest na odpowiedniej tabliczce
umieszczonej w schowku. W miarę zbliżania się do
podanych tam terminów należy zwrócić się do ASO Alfa Romeo
w celu dokonania odpowiedniej wymiany.Nie należy podróżować z przedmiotami znajdującymi
się na kolanach, klatce piersiowej lub z fajkami,
ołówkami, itp. w ustach. W razie zderzenia z
interwencją poduszki powietrznej mogą one spowodować
poważne obrażenia.Jeśli samochód był przedmiotem włamania lub próby
kradzieży, aktów wandalizmu lub też został zalany
wodą czy zatopiony, należy dokonać weryfikacji
systemu poduszek powietrznych w ASO Alfa Romeo.
Gdy kluczyk w wyłączniku zapłonu znajduje się w
pozycji MAR i gdy wyłączony jest silnik, poduszki
powietrzne mogą uruchomić się także, gdy stojący
samochód zostanie uderzony przez inny poruszający się pojazd.
Dlatego nawet w samochodzie zatrzymanym nie wolno
absolutnie umieszczać dziecka na siedzeniu przednim. Należy
pamiętać również, że w momencie, kiedy kluczyk w wyłączniku
zapłonu znajduje się w położeniu STOP, żadne urządzenie
bezpieczeństwa (poduszki powietrzne czy napinacze) nie
uruchomi się w przypadku uderzenia; brak aktywacji tego typu
urządzeń w tych przypadkach nie może być więc uważany za
objaw niewłaściwego działania systemu.Po przekręceniu kluczyka w wyłączniku zapłonu w
położenie MAR lampka sygnalizacyjna
(gdy
aktywna jest przednia poduszka powietrzna po
stronie pasażera), zaświeca się i miga przez kilka sekund, w celu
przypomnienia, że poduszka powietrzna po stronie pasażera
uruchomi się w razie zderzenia, po chwili jednak lampka ta
powinna zgasnąć.
Interwencja przednich poduszek powietrznych
przewidziana jest dla zderzeń o energii większej niż
dla napinaczy pasów bezpieczeństwa. Dla zderzeń
zawierających się w przedziale między dwoma progami
uaktywnią się tylko napinacze pasów bezpieczeństwa, co należy
uważać za normalne.
146POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWOURUCHOMIENIE I
JAZDA
W RAZIE AWARII
OBSŁUGA I
KONSERWACJA
DANE TECHNICZNE
SPIS ALFABETYCZNY
