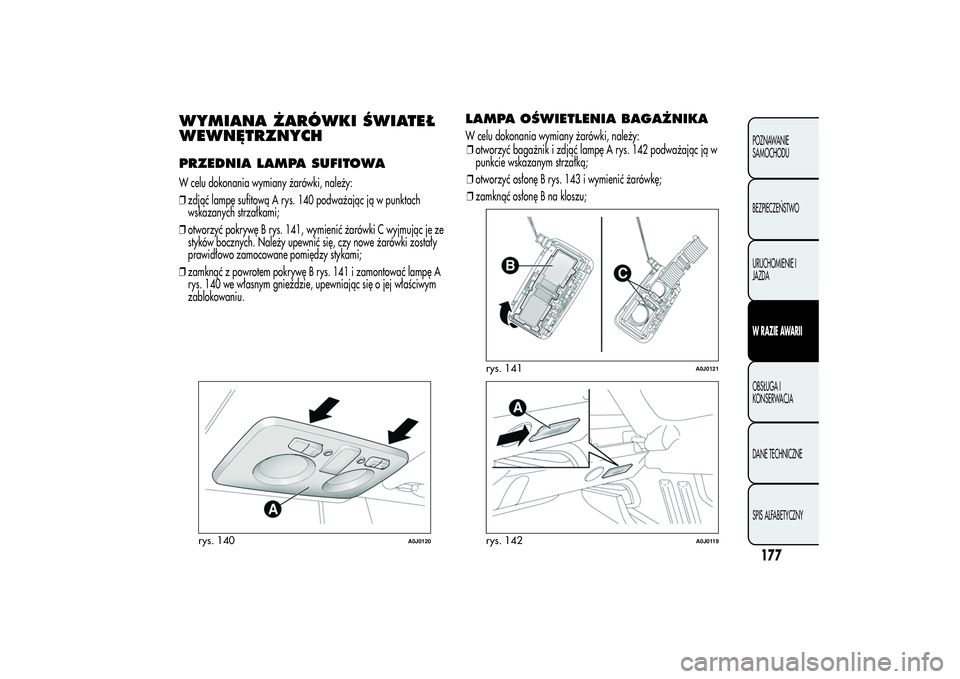

WYMIANA ŻARÓWKI ŚWIATEŁ
WEWNĘTRZNYCHPRZEDNIA LAMPA SUFITOWAW celu dokonania wymiany żarówki, należy:
❒zdjąć lampę sufitową A rys. 140 podważając ją w punktach
wskazanych strzałkami;
❒otworzyć pokrywę B rys. 141, wymienić żarówki C wyjmując je ze
styków bocznych. Należy upewnić się, czy nowe żarówki zostały
prawidłowo zamocowane pomiędzy stykami;
❒zamknąć z powrotem pokrywę B rys. 141 i zamontować lampę A
rys. 140 we własnym gnieździe, upewniając się o jej właściwym
zablokowaniu.
LAMPA OŚWIETLENIA BAGAŻNIKAW celu dokonania wymiany żarówki, należy:
❒otworzyć bagażnik i zdjąć lampę A rys. 142 podważając ją w
punkcie wskazanym strzałką;
❒otworzyć osłonę B rys. 143 i wymienić żarówkę;
❒zamknąć osłonę B na kloszu;
rys. 140
A0J0120
rys. 141
A0J0121
rys. 142
A0J0119
177POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDAW RAZIE AWARIIOBSŁUGA I
KONSERWACJA
DANE TECHNICZNE
SPIS ALFABETYCZNY

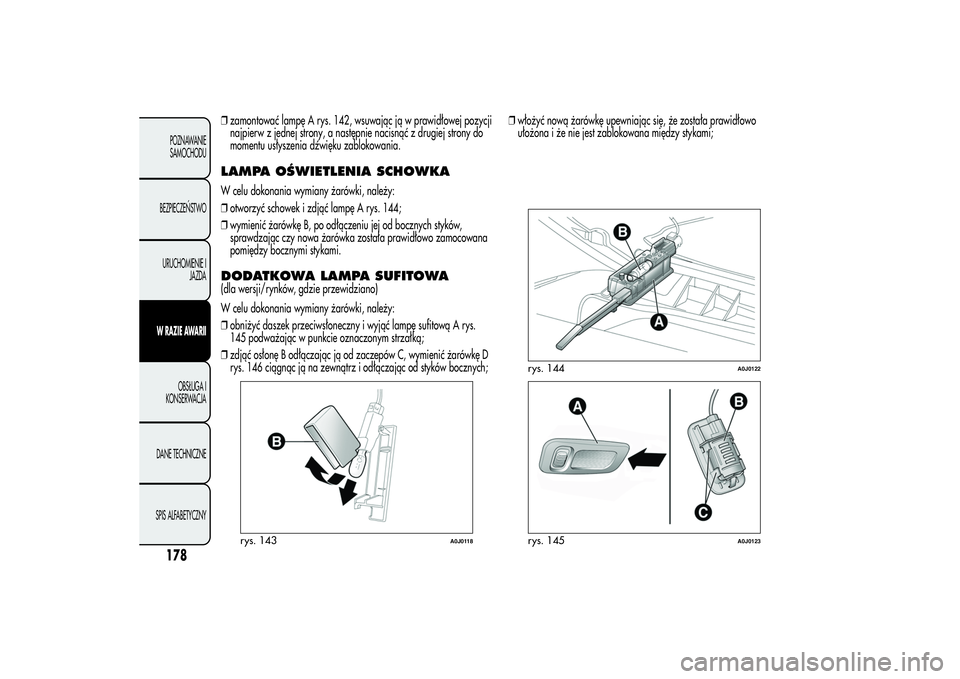

❒zamontować lampę A rys. 142, wsuwając ją w prawidłowej pozycji
najpierw z jednej strony, a następnie nacisnąć z drugiej strony do
momentu usłyszenia dźwięku zablokowania.LAMPA OŚWIETLENIA SCHOWKAW celu dokonania wymiany żarówki, należy:
❒otworzyć schowek i zdjąć lampę A rys. 144;
❒wymienić żarówkę B, po odłączeniu jej od bocznych styków,
sprawdzając czy nowa żarówka została prawidłowo zamocowana
pomiędzy bocznymi stykami.DODATKOWA LAMPA SUFITOWA(dla wersji/rynków, gdzie przewidziano)
W celu dokonania wymiany żarówki, należy:
❒obniżyć daszek przeciwsłoneczny i wyjąć lampę sufitową A rys.
145 podważając w punkcie oznaczonym strzałką;
❒zdjąć osłonę B odłączając ją od zaczepów C, wymienić żarówkę D
rys. 146 ciągnąc ją na zewnątrz i odłączając od styków bocznych;❒włożyć nową żarówkę upewniając się, że została prawidłowo
ułożona i że nie jest zablokowana między stykami;
rys. 143
A0J0118
rys. 144
A0J0122
rys. 145
A0J0123
178POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
W RAZIE AWARII
OBSŁUGA I
KONSERWACJA
DANE TECHNICZNE
SPIS ALFABETYCZNY

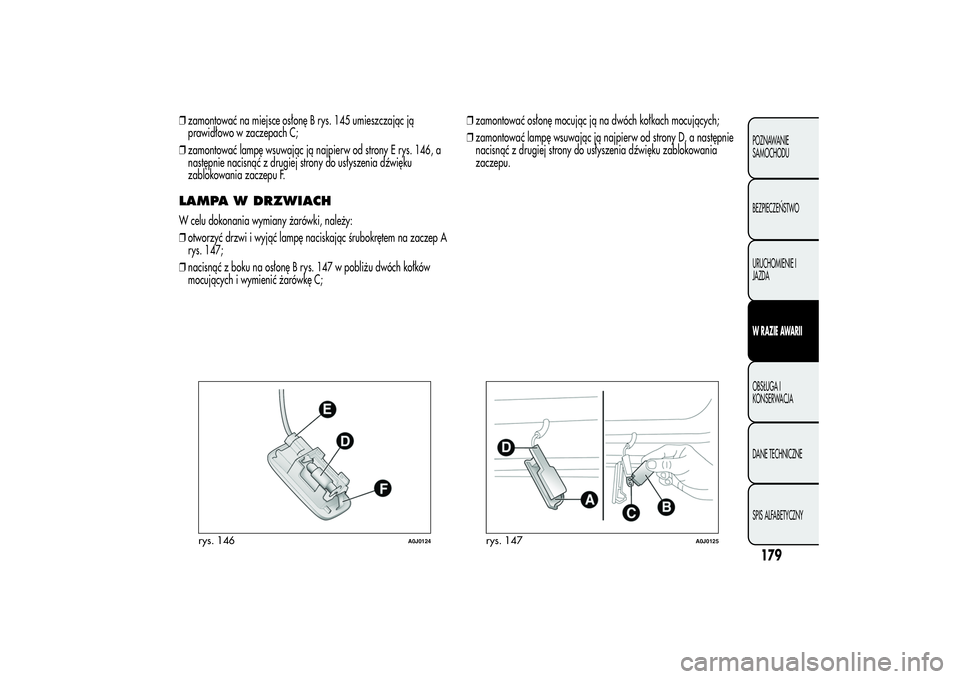

❒zamontować na miejsce osłonę B rys. 145 umieszczając ją
prawidłowo w zaczepach C;
❒zamontować lampę wsuwając ją najpierw od strony E rys. 146, a
następnie nacisnąć z drugiej strony do usłyszenia dźwięku
zablokowania zaczepu F.LAMPA W DRZWIACHW celu dokonania wymiany żarówki, należy:
❒otworzyć drzwi i wyjąć lampę naciskając śrubokrętem na zaczep A
rys. 147;
❒nacisnąć z boku na osłonę B rys. 147 w pobliżu dwóch kołków
mocujących i wymienić żarówkę C;❒zamontować osłonę mocując ją na dwóch kołkach mocujących;
❒zamontować lampę wsuwając ją najpierw od strony D, a następnie
nacisnąć z drugiej strony do usłyszenia dźwięku zablokowania
zaczepu.
rys. 146
A0J0124
rys. 147
A0J0125
179POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDAW RAZIE AWARIIOBSŁUGA I
KONSERWACJA
DANE TECHNICZNE
SPIS ALFABETYCZNY

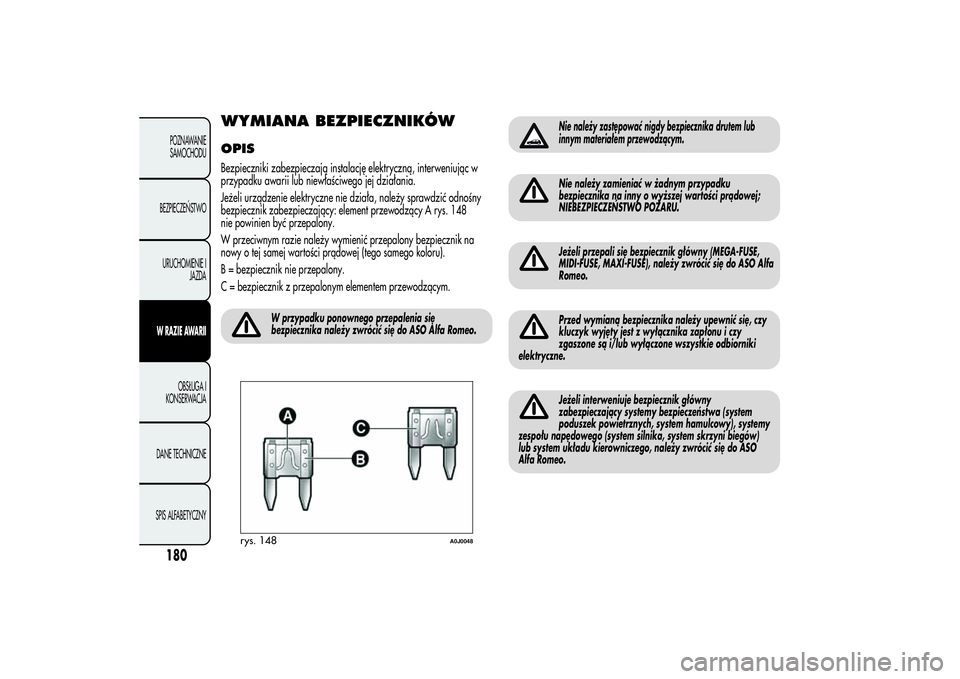

WYMIANA BEZPIECZNIKÓWOPISBezpieczniki zabezpieczają instalację elektryczną, interweniując w
przypadku awarii lub niewłaściwego jej działania.
Jeżeli urządzenie elektryczne nie działa, należy sprawdzić odnośny
bezpiecznik zabezpieczający: element przewodzący A rys. 148
nie powinien być przepalony.
W przeciwnym razie należy wymienić przepalony bezpiecznik na
nowy o tej samej wartości prądowej (tego samego koloru).
B = bezpiecznik nie przepalony.
C = bezpiecznik z przepalonym elementem przewodzącym.
W przypadku ponownego przepalenia się
bezpiecznika należy zwrócić się do ASO Alfa Romeo.
Nie należy zastępować nigdy bezpiecznika drutem lub
innym materiałem przewodzącym.Nie należy zamieniać w żadnym przypadku
bezpiecznika na inny o wyższej wartości prądowej;
NIEBEZPIECZEŃSTWO POŻARU.Jeżeli przepali się bezpiecznik główny (MEGA-FUSE,
MIDI-FUSE, MAXI-FUSE), należy zwrócić się do ASO Alfa
Romeo.Przed wymianą bezpiecznika należy upewnić się, czy
kluczyk wyjęty jest z wyłącznika zapłonu i czy
zgaszone są i/lub wyłączone wszystkie odbiorniki
elektryczne.Jeżeli interweniuje bezpiecznik główny
zabezpieczający systemy bezpieczeństwa (system
poduszek powietrznych, system hamulcowy), systemy
zespołu napędowego (system silnika, system skrzyni biegów)
lub system układu kierowniczego, należy zwrócić się do ASO
Alfa Romeo.
rys. 148
A0J0048
180POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
W RAZIE AWARII
OBSŁUGA I
KONSERWACJA
DANE TECHNICZNE
SPIS ALFABETYCZNY

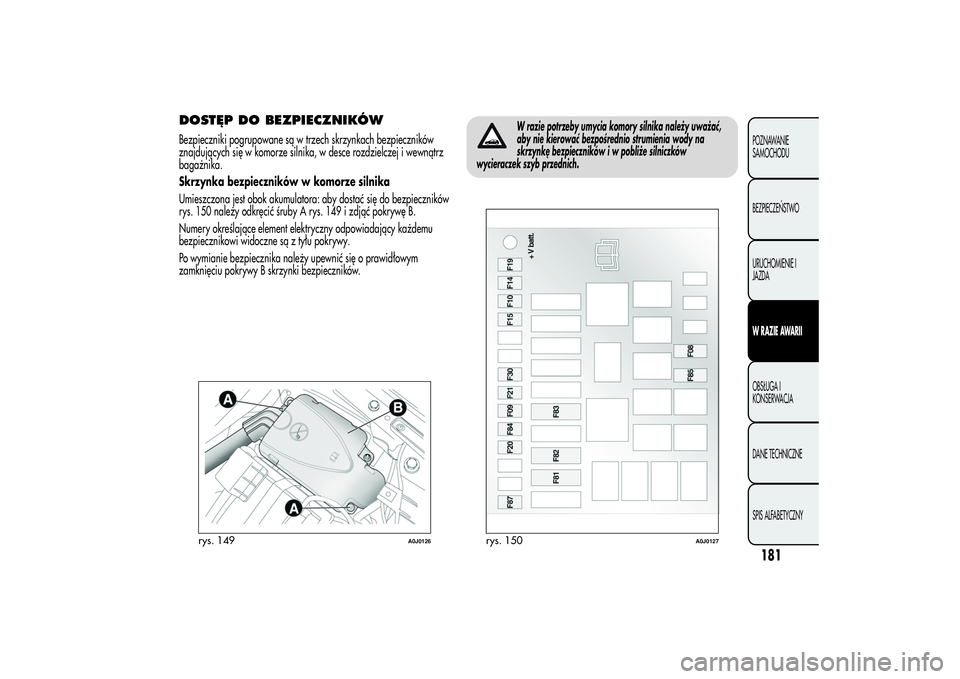

DOSTĘP DO BEZPIECZNIKÓWBezpieczniki pogrupowane są w trzech skrzynkach bezpieczników
znajdujących się w komorze silnika, w desce rozdzielczej i wewnątrz
bagażnika.
Skrzynka bezpieczników w komorze silnika
Umieszczona jest obok akumulatora: aby dostać się do bezpieczników
rys. 150 należy odkręcić śruby A rys. 149 i zdjąć pokrywę B.
Numery określające element elektryczny odpowiadający każdemu
bezpiecznikowi widoczne są z tyłu pokrywy.
Po wymianie bezpiecznika należy upewnić się o prawidłowym
zamknięciu pokrywy B skrzynki bezpieczników.
W razie potrzeby umycia komory silnika należy uważać,
aby nie kierować bezpośrednio strumienia wody na
skrzynkę bezpieczników i w pobliże silniczków
wycieraczek szyb przednich.
rys. 149
A0J0126
rys. 150
A0J0127
181POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDAW RAZIE AWARIIOBSŁUGA I
KONSERWACJA
DANE TECHNICZNE
SPIS ALFABETYCZNY

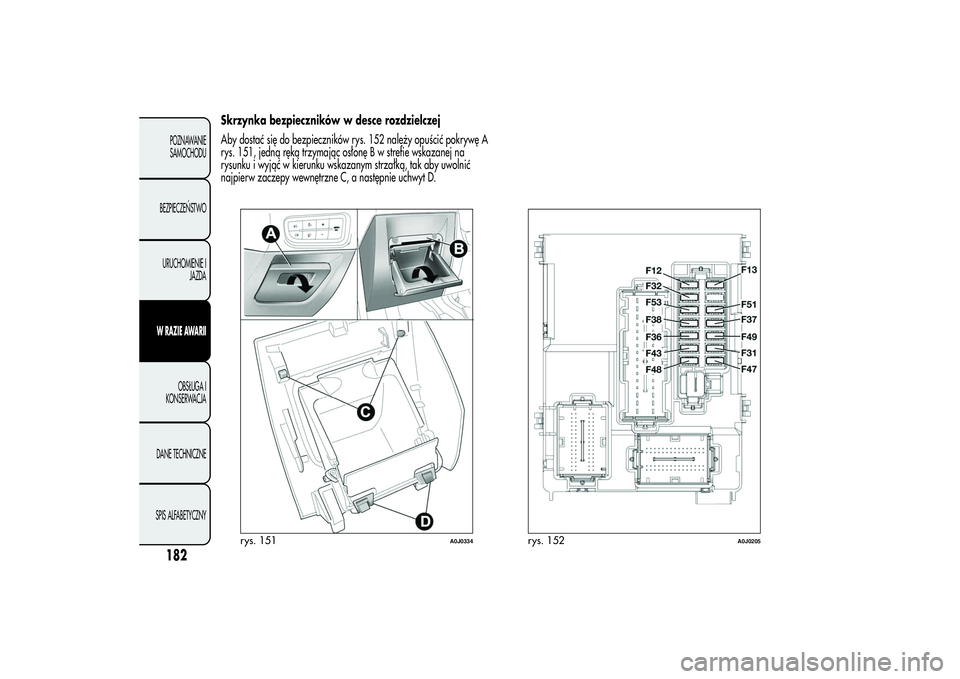

Skrzynka bezpieczników w desce rozdzielczej
Aby dostać się do bezpieczników rys. 152 należy opuścić pokrywę A
rys. 151, jedną ręką trzymając osłonę B w strefie wskazanej na
rysunku i wyjąć w kierunku wskazanym strzałką, tak aby uwolnić
najpierw zaczepy wewnętrzne C, a następnie uchwyt D.
rys. 151
A0J0334
rys. 152
A0J0205
182POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
W RAZIE AWARII
OBSŁUGA I
KONSERWACJA
DANE TECHNICZNE
SPIS ALFABETYCZNY

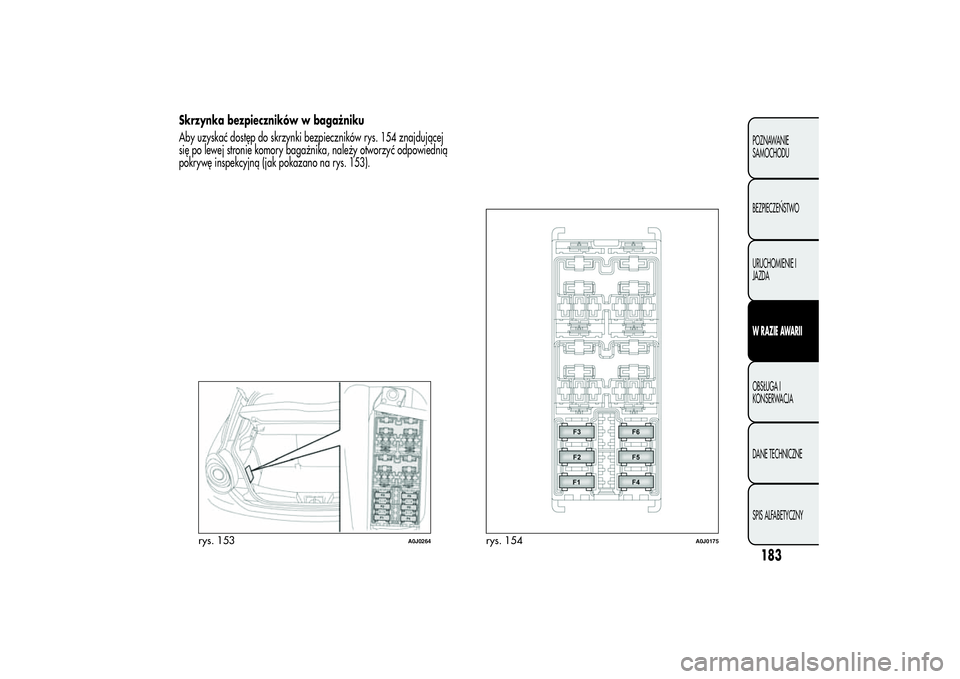

Skrzynka bezpieczników w bagażniku
Aby uzyskać dostęp do skrzynki bezpieczników rys. 154 znajdującej
się po lewej stronie komory bagażnika, należy otworzyć odpowiednią
pokrywę inspekcyjną (jak pokazano na rys. 153).
rys. 153
A0J0264
rys. 154
A0J0175
183POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDAW RAZIE AWARIIOBSŁUGA I
KONSERWACJA
DANE TECHNICZNE
SPIS ALFABETYCZNY

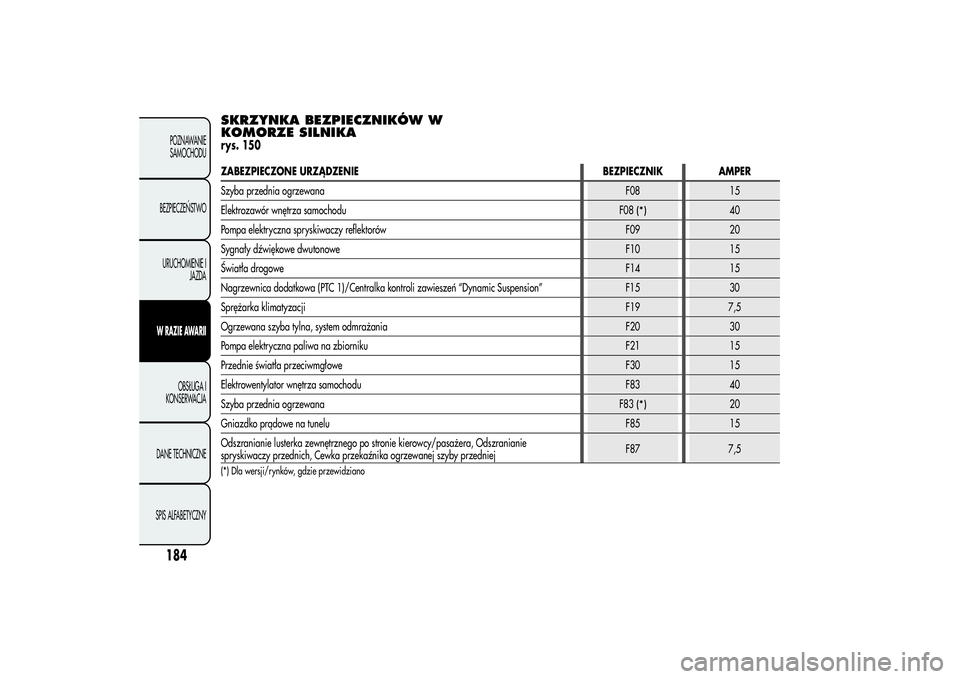

SKRZYNKA BEZPIECZNIKÓW W
KOMORZE SILNIKArys. 150
184POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
W RAZIE AWARII
OBSŁUGA I
KONSERWACJA
DANE TECHNICZNE
SPIS ALFABETYCZNY
ZABEZPIECZONE URZĄDZENIE BEZPIECZNIK AMPER
Szyba przednia ogrzewanaF08 15
Elektrozawór wnętrza samochodu
F08
(*)
40
Pompa elektryczna spryskiwaczy reflektorów F09 20
Sygnały dźwiękowe dwutonoweF10 15
Światła drogoweF14 15
Nagrzewnica dodatkowa (PTC 1)/Centralka kontroli zawieszeń “Dynamic Suspension” F15 30
Sprężarka klimatyzacjiF19 7,5
Ogrzewana szyba tylna, system odmrażania F20 30
Pompa elektryczna paliwa na zbiorniku F21 15
Przednie światła przeciwmgłoweF30 15
Elektrowentylator wnętrza samochodu F83 40
Szyba przednia ogrzewana
F83
(*)
20
Gniazdko prądowe na tuneluF85 15
Odszranianie lusterka zewnętrznego po stronie kierowcy/pasażera, Odszranianie
spryskiwaczy przednich, Cewka przekaźnika ogrzewanej szyby przedniejF87 7,5
(*) Dla wersji/rynków, gdzie przewidziano

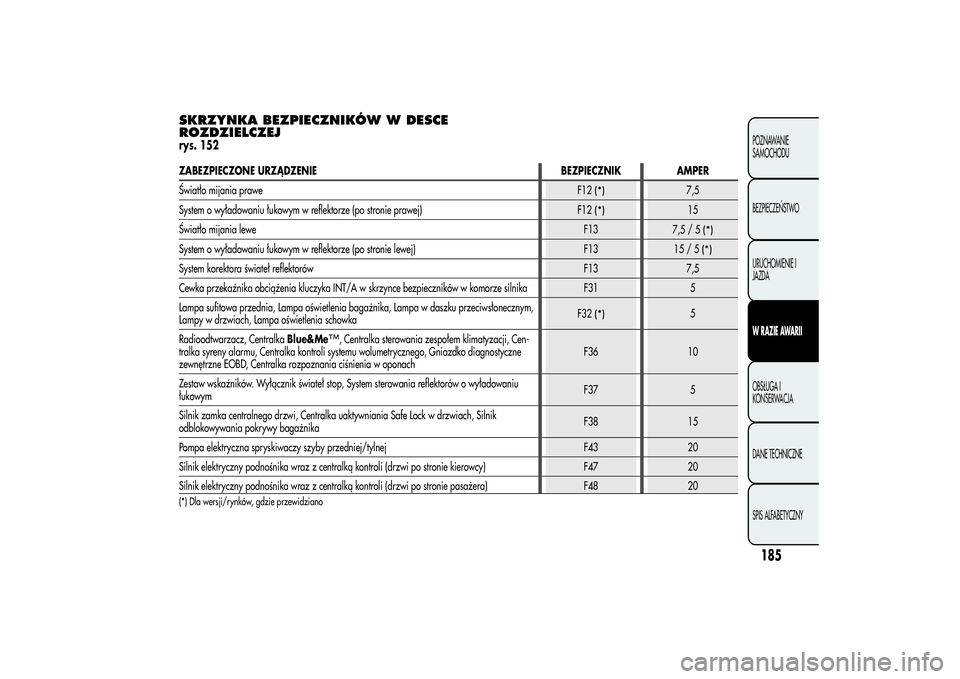

SKRZYNKA BEZPIECZNIKÓW W DESCE
ROZDZIELCZEJrys. 152ZABEZPIECZONE URZĄDZENIE BEZPIECZNIK AMPER
Światło mijania prawe
F12
(*)
7,5
System o wyładowaniu łukowym w reflektorze (po stronie prawej)
F12
(*)
15
Światło mijania leweF13
7,5/5
(*)
System o wyładowaniu łukowym w reflektorze (po stronie lewej) F13
15/5
(*)
System korektora świateł reflektorów F13 7,5
Cewka przekaźnika obciążenia kluczyka INT/A w skrzynce bezpieczników w komorze silnika F31 5
Lampa sufitowa przednia, Lampa oświetlenia bagażnika, Lampa w daszku przeciwsłonecznym,
Lampy w drzwiach, Lampa oświetlenia schowkaF32
(*)
5
Radioodtwarzacz, CentralkaBlue&Me
™, Centralka sterowania zespołem klimatyzacji, Cen-
tralka syreny alarmu, Centralka kontroli systemu wolumetrycznego, Gniazdko diagnostyczne
zewnętrzne EOBD, Centralka rozpoznania ciśnienia w oponachF36 10
Zestaw wskaźników. Wyłącznik świateł stop, System sterowania reflektorów o wyładowaniu
łukowymF37 5
Silnik zamka centralnego drzwi, Centralka uaktywniania Safe Lock w drzwiach, Silnik
odblokowywania pokrywy bagażnikaF38 15
Pompa elektryczna spryskiwaczy szyby przedniej/tylnej F43 20
Silnik elektryczny podnośnika wraz z centralką kontroli (drzwi po stronie kierowcy) F47 20
Silnik elektryczny podnośnika wraz z centralką kontroli (drzwi po stronie pasażera) F48 20
(*) Dla wersji/rynków, gdzie przewidziano
185POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDAW RAZIE AWARIIOBSŁUGA I
KONSERWACJA
DANE TECHNICZNE
SPIS ALFABETYCZNY

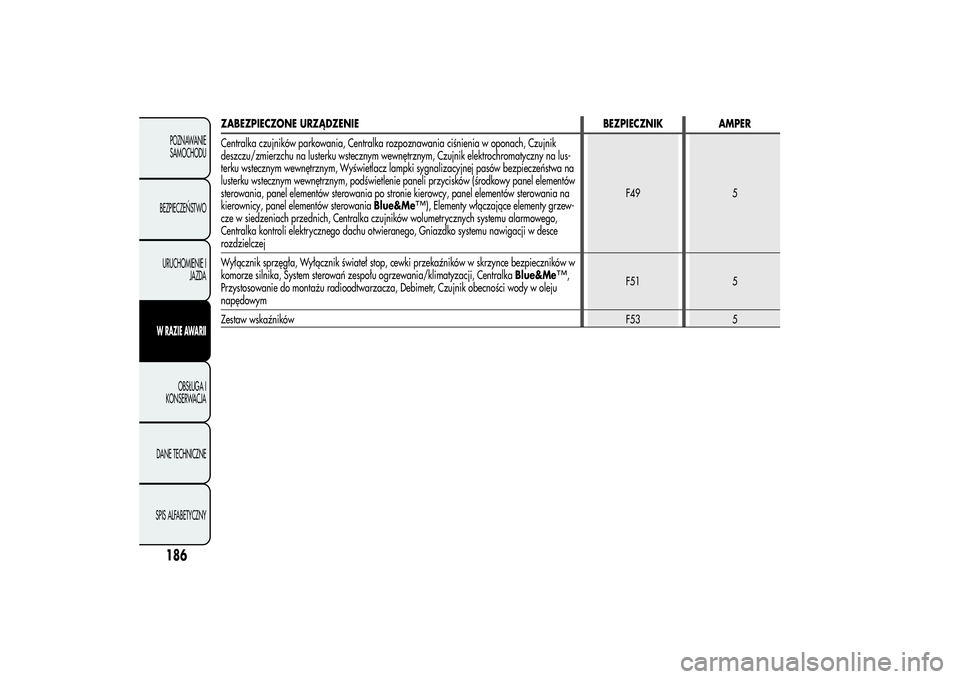

ZABEZPIECZONE URZĄDZENIE BEZPIECZNIK AMPER
Centralka czujników parkowania, Centralka rozpoznawania ciśnienia w oponach, Czujnik
deszczu/zmierzchu na lusterku wstecznym wewnętrznym, Czujnik elektrochromatyczny na lus-
terku wstecznym wewnętrznym, Wyświetlacz lampki sygnalizacyjnej pasów bezpieczeństwa na
lusterku wstecznym wewnętrznym, podświetlenie paneli przycisków (środkowy panel elementów
sterowania, panel elementów sterowania po stronie kierowcy, panel elementów sterowania na
kierownicy, panel elementów sterowaniaBlue&Me
™), Elementy włączające elementy grzew-
cze w siedzeniach przednich, Centralka czujników wolumetrycznych systemu alarmowego,
Centralka kontroli elektrycznego dachu otwieranego, Gniazdko systemu nawigacji w desce
rozdzielczejF49 5
Wyłącznik sprzęgła, Wyłącznik świateł stop, cewki przekaźników w skrzynce bezpieczników w
komorze silnika, System sterowań zespołu ogrzewania/klimatyzacji, CentralkaBlue&Me
™,
Przystosowanie do montażu radioodtwarzacza, Debimetr, Czujnik obecności wody w oleju
napędowymF51 5
Zestaw wskaźnikówF53 5
