Alfa Romeo MiTo 2013 Libretto Uso Manutenzione (in Italian)

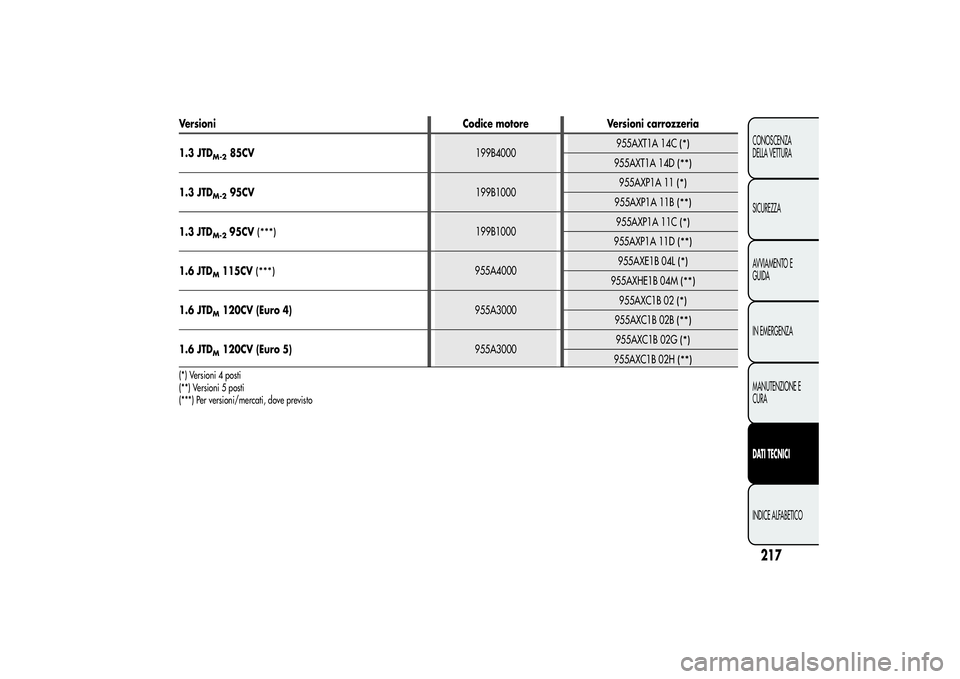

Versioni Codice motore Versioni carrozzeria
1.3 JTD
M-2
85CV199B4000955AXT1A 14C
(*)
955AXT1A 14D
(**)
1.3 JTD
M-2
95CV199B1000955AXP1A 11
(*)
955AXP1A 11B
(**)
1.3 JTD
M-2
95CV
(***)
199B1000955AXP1A 11C
(*)
955AXP1A 11D
(**)
1.6 JTD
M115CV
(***)
955A4000955AXE1B 04L
(*)
955AXHE1B 04M
(**)
1.6 JTD
M120CV (Euro 4)955A3000955AXC1B 02
(*)
955AXC1B 02B
(**)
1.6 JTD
M120CV (Euro 5)955A3000955AXC1B 02G
(*)
955AXC1B 02H
(**)
(*) Versioni 4 posti
(**) Versioni 5 posti
(***) Per versioni/mercati, dove previsto
217CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
IN EMERGENZA
MANUTENZIONE E
CURADATI TECNICIINDICE ALFABETICO

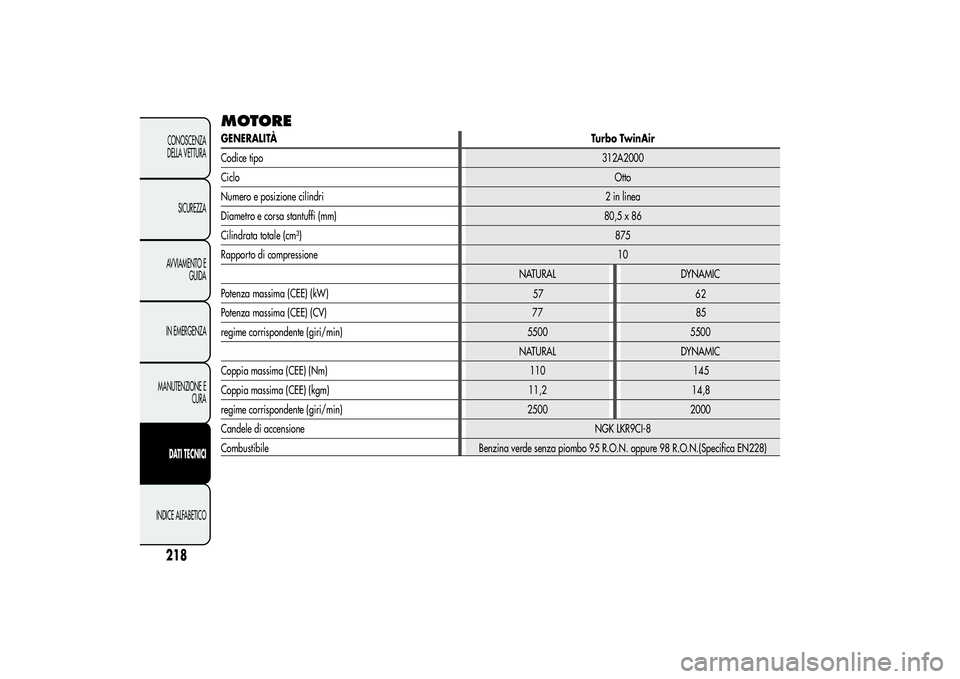

MOTOREGENERALITÀTurbo TwinAir
Codice tipo312A2000
CicloOtto
Numero e posizione cilindri 2 in linea
Diametro e corsa stantuffi (mm) 80,5 x 86
Cilindrata totale (cm³)875
Rapporto di compressione10
NATURAL DYNAMIC
Potenza massima (CEE) (kW)
Potenza massima (CEE) (CV)
regime corrispondente (giri/min) 5500 5500
NATURAL DYNAMIC
Coppia massima (CEE) (Nm) 1 1
Coppia massima (CEE) (kgm) 1 , 1 ,
regime corrispondente (giri/min) 2 00 2000
Candele di accensioneNGK LKR9CI-8
Combustibile Benzina verde senza piombo 95 R.O.N. oppure 98 R.O.N.(Specifica EN228)
218CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
IN EMERGENZA
MANUTENZIONE E
CURADATI TECNICI
INDICE ALFABETICO
10 45
12 48
5 77 85562
7

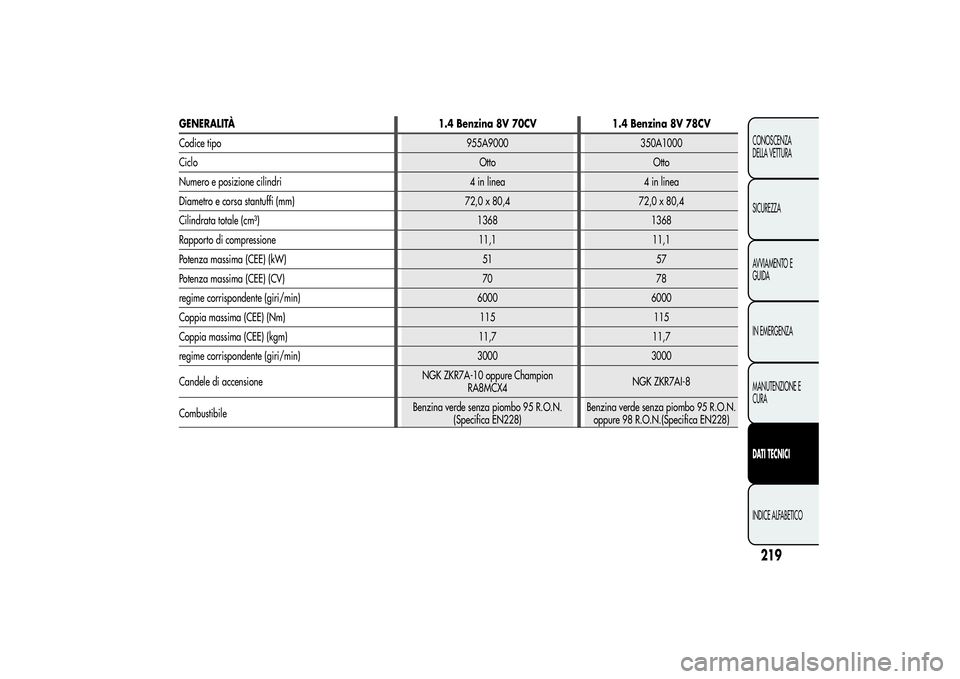

GENERALITÀ 1.4 Benzina 8V 70CV 1.4 Benzina 8V 78CV
Codice tipo 955A9000 350A1000
Ciclo Otto Otto
Numero e posizione cilindri 4 in linea 4 in linea
Diametro e corsa stantuffi (mm) 72,0 x 80,4 72,0 x 80,4
Cilindrata totale (cm³) 1368 1368
Rapporto di compressione 11,1 11,1
Potenza massima (CEE) (kW) 51 57
Potenza massima (CEE) (CV) 70 78
regime corrispondente (giri/min) 6000 6000
Coppia massima (CEE) (Nm) 115 115
Coppia massima (CEE) (kgm) 11,7 11,7
regime corrispondente (giri/min) 3000 3000
Candele di accensioneNGK ZKR7A-10 oppure Champion
RA8MCX4NGK ZKR7AI-8
CombustibileBenzina verde senza piombo 95 R.O.N.
(Specifica EN228)Benzina verde senza piombo 95 R.O.N.
oppure 98 R.O.N.(Specifica EN228)
219CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
IN EMERGENZA
MANUTENZIONE E
CURADATI TECNICIINDICE ALFABETICO

220CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
IN EMERGENZA
MANUTENZIONE E
CURADATI TECNICI
INDICE ALFABETICO

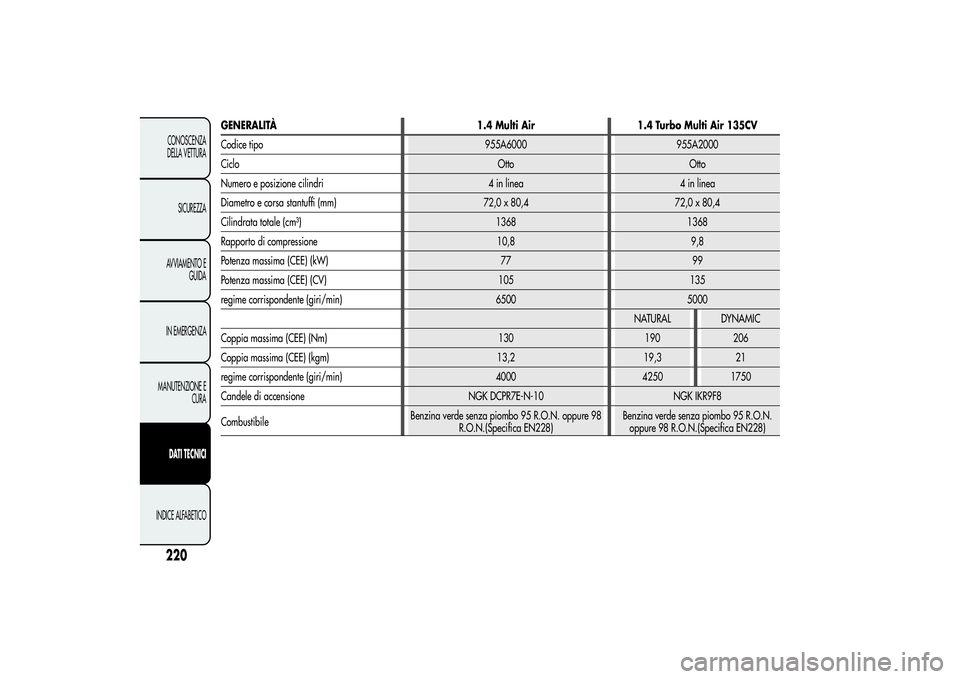

GENERALITÀ 1.4 Multi Air 1.4 Turbo Multi Air 135CV
Codice tipo 955A6000 955A2000
Ciclo Otto Otto
Numero e posizione cilindri 4 in linea 4 in linea
Diametro e corsa stantuffi (mm) 72,0 x 80,4 72,0 x 80,4
Cilindrata totale (cm³) 1368 1368
Rapporto di compressione 10,8 9,8
Potenza massima (CEE) (kW) 77 99
Potenza massima (CEE) (CV) 105 135
regime corrispondente (giri/min) 6500 5000
NATURAL DYNAMIC
Coppia massima (CEE) (Nm) 130 190 206
Coppia massima (CEE) (kgm) 13,2 19,3 21
regime corrispondente (giri/min) 4000 4250 1750
Candele di accensione NGK DCPR7E-N-10 NGK IKR9F8
CombustibileBenzina verde senza piombo 95 R.O.N. oppure 98
R.O.N.(Specifica EN228)Benzina verde senza piombo 95 R.O.N.
oppure 98 R.O.N.(Specifica EN228)

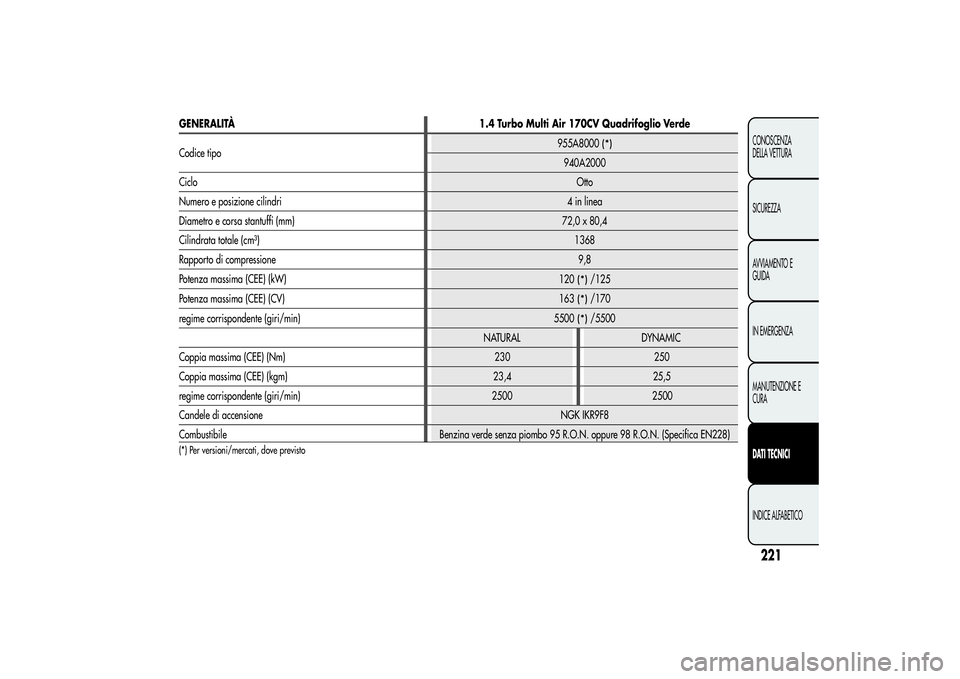

GENERALITÀ 1.4 Turbo Multi Air 170CV Quadrifoglio Verde
Codice tipo955A8000
(*)
940A2000
CicloOtto
Numero e posizione cilindri4 in linea
Diametro e corsa stantuffi (mm) 72,0 x 80,4
Cilindrata totale (cm³)1368
Rapporto di compressione9,8
Potenza massima (CEE) (kW)
120
(*)
/125
Potenza massima (CEE) (CV)
163
(*)
/170
regime corrispondente (giri/min)
5500
(*)
/5500
NATURAL DYNAMIC
Coppia massima (CEE) (Nm) 0 50
Coppia massima (CEE) (kgm) 23,4 5,
regime corrispondente (giri/min) 500
Candele di accensioneNGK IKR9F8
Combustibile Benzina verde senza piombo 95 R.O.N. oppure 98 R.O.N. (Specifica EN228)
(*) Per versioni/mercati, dove previsto
221CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
IN EMERGENZA
MANUTENZIONE E
CURADATI TECNICIINDICE ALFABETICO
23 2
225
2500

GENERALITÀ 1.3 JTD
M-2
85CV 1.3 JTD
M-2
95CV
Codice tipo 199B4000 199B1000
Ciclo Diesel Diesel
Numero e posizione cilindri 4 in linea 4 in linea
Diametro e corsa stantuffi (mm) 69,6 x 82 69,6 x 82
Cilindrata totale (cm³) 1248 1248
Rapporto di compressione 16,8 16,8
Potenza massima (CEE) (kW) 62 70
Potenza massima (CEE) (CV) 85 95
regime corrispondente (giri/min) 3500 4000
NATURAL DYNAMIC
Coppia massima (CEE) (Nm) 200 180 200
Coppia massima (CEE) (kgm) 20,4 17,6 19,7
regime corrispondente (giri/min) 1500 1500 1500
Candele di accensione – –
Combustibile Gasolio per autotrazione (Specifica EN590)Gasolio per autotrazione (Specifica
EN590)
222CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
IN EMERGENZA
MANUTENZIONE E
CURADATI TECNICI
INDICE ALFABETICO

GENERALITÀ
1.6 JTD
M115CV
(*)
1.6 JTD
M120CV
Codice tipo 955A4000 955A3000
Ciclo Diesel Diesel
Numero e posizione cilindri 4 in linea 4 in linea
Diametro e corsa stantuffi (mm) 79,5 x 80,5 79,5 x 80,5
Cilindrata totale (cm³) 1598 1598
Rapporto di compressione 16,5 16,5
Potenza massima (CEE) (kW) 85 88
Potenza massima (CEE) (CV) 115 120
regime corrispondente (giri/min) 4000 3750
NATURAL DYNAMIC NATURAL DYNAMIC
Coppia massima (CEE) (Nm) 260 300 280 320
Coppia massima (CEE) (kgm) 26,5 30,6 28, 32,6
regime corrispondente (giri/min) 1500 1500 1500 1750
Candele di accensione – –
Combustibile Gasolio per autotrazione (Specifica EN590)Gasolio per autotrazione (Specifica
EN590)
(*) Per versioni/mercati, dove previsto
223CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
IN EMERGENZA
MANUTENZIONE E
CURADATI TECNICIINDICE ALFABETICO
6

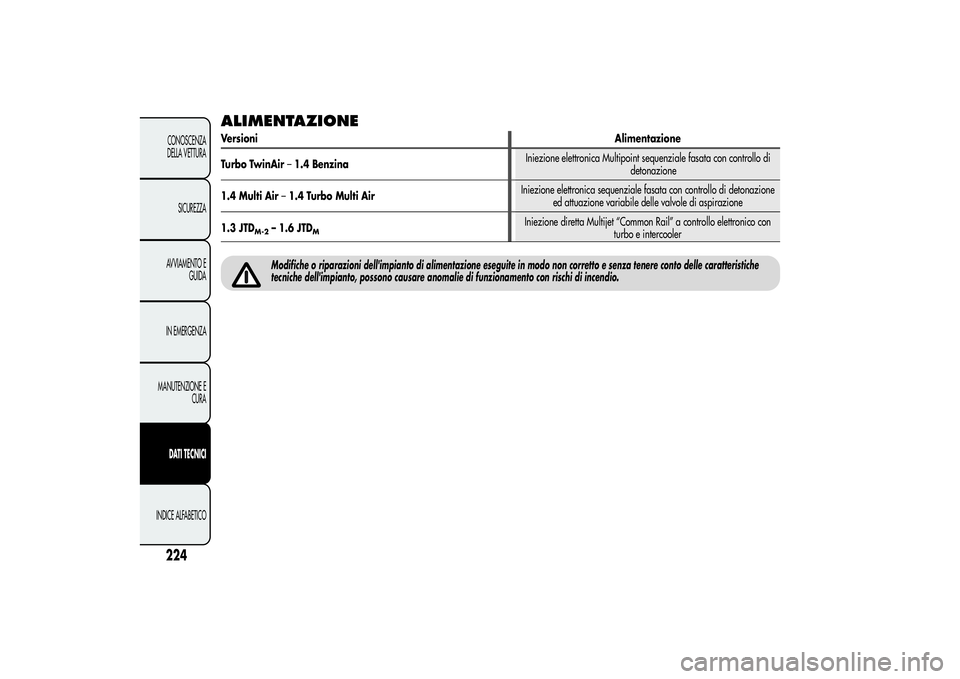

ALIMENTAZIONEVersioniAlimentazione
Turbo TwinAir–1.4 BenzinaIniezione elettronica Multipoint sequenziale fasata con controllo di
1.4 Multi Air–1.4 Turbo Multi AirIniezione elettronica sequenziale fasata con controllo di detonazione
ed attuazione variabile delle valvole di aspirazione
1.3 JTD
M-2
– 1.6 JTD
M
Iniezione diretta Multijet “Common Rail” a controllo elettronico con
turbo e intercooler
Modifiche o riparazioni dell'impianto di alimentazione eseguite in modo non corretto e senza tenere conto delle caratteristiche
tecniche dell'impianto, possono causare anomalie di funzionamento con rischi di incendio.
224CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
IN EMERGENZA
MANUTENZIONE E
CURADATI TECNICI
INDICE ALFABETICO
detonazione

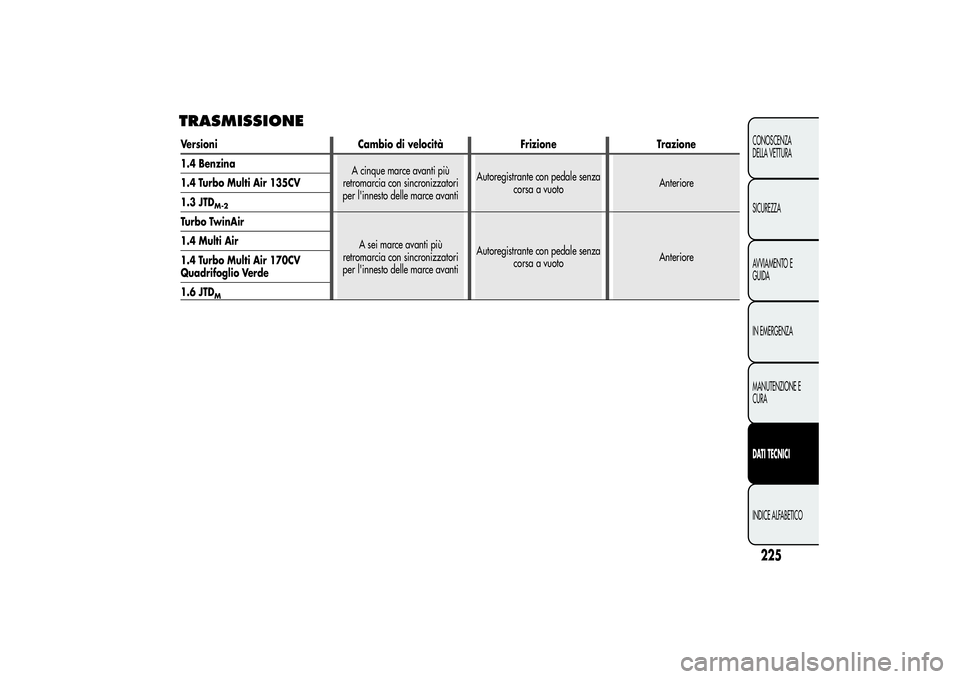

TRASMISSIONE
225CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
IN EMERGENZA
MANUTENZIONE E
CURADATI TECNICIINDICE ALFABETICO
Versioni Cambio di velocità Frizione Trazione
1.4 Benzina
A cinque marce avanti più
retromarcia con sincronizzatori
per l'innesto delle marce avantiAutoregistrante con pedale senza
corsa a vuotoAnteriore 1.4 Turbo Multi Air 135CV
1.3 JTD
M-2
Turbo TwinAir
A sei marce avanti più
retromarcia con sincronizzatori
per l'innesto delle marce avantiAutoregistrante con pedale senza
corsa a vuotoAnteriore 1.4 Multi Air
1.4 Turbo Multi Air 170CV
Quadrifoglio Verde
1.6 JTD
M

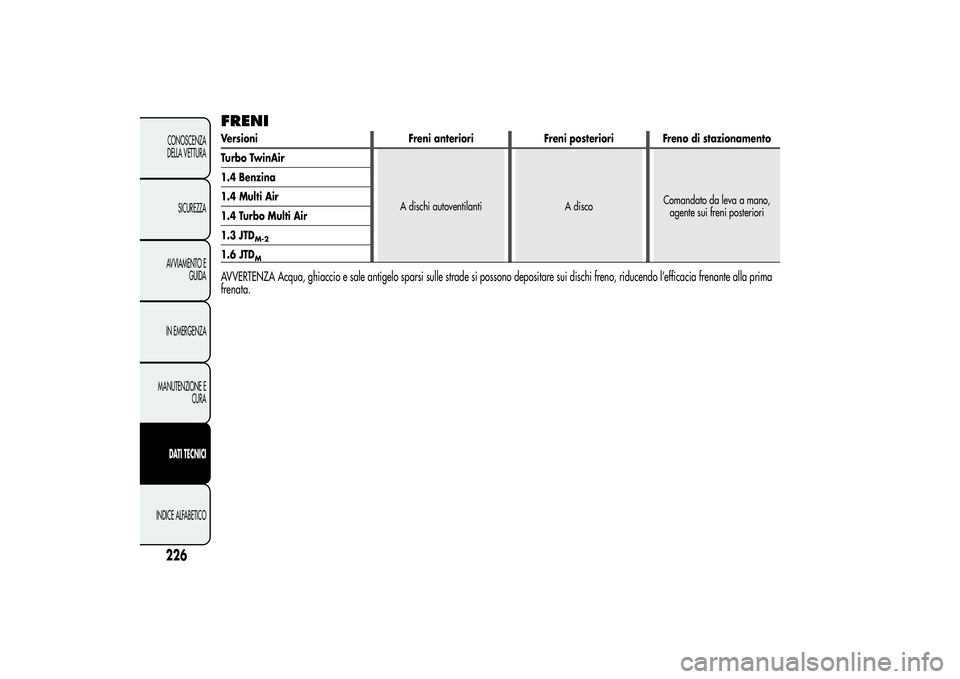

FRENIVersioni Freni anteriori Freni posteriori Freno di stazionamento
Turbo TwinAir
A dischi autoventilanti A discoComandato da leva a mano,
agente sui freni posteriori 1.4 Benzina
1.4 Multi Air
1.4 Turbo Multi Air
1.3 JTD
M-2
1.6 JTD
M
AVVERTENZA Acqua, ghiaccio e sale antigelo sparsi sulle strade si possono depositare sui dischi freno, riducendo l’efficacia frenante alla prima
frenata.
