Alfa Romeo MiTo 2013 Libretto Uso Manutenzione (in Italian)

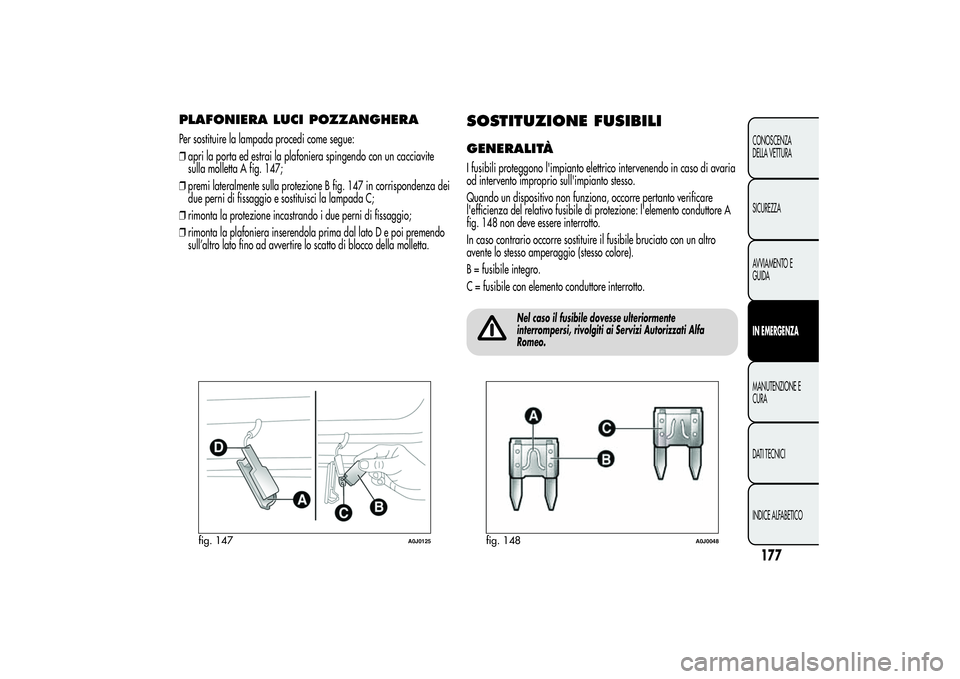

PLAFONIERA LUCI POZZANGHERAPer sostituire la lampada procedi come segue:
❒apri la porta ed estrai la plafoniera spingendo con un cacciavite
sulla molletta A fig. 147;
❒premi lateralmente sulla protezione B fig. 147 in corrispondenza dei
due perni di fissaggio e sostituisci la lampada C;
❒rimonta la protezione incastrando i due perni di fissaggio;
❒rimonta la plafoniera inserendola prima dal lato D e poi premendo
sull’altro lato fino ad avvertire lo scatto di blocco della molletta.
SOSTITUZIONE FUSIBILIGENERALITÀI fusibili proteggono l'impianto elettrico intervenendo in caso di avaria
od intervento improprio sull'impianto stesso.
Quando un dispositivo non funziona, occorre pertanto verificare
l'efficienza del relativo fusibile di protezione: l'elemento conduttore A
fig. 148 non deve essere interrotto.
In caso contrario occorre sostituire il fusibile bruciato con un altro
avente lo stesso amperaggio (stesso colore).
B = fusibile integro.
C = fusibile con elemento conduttore interrotto.
Nel caso il fusibile dovesse ulteriormente
interrompersi, rivolgiti ai Servizi Autorizzati Alfa
Romeo.
fig. 147
A0J0125
fig. 148
A0J0048
177CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDAIN EMERGENZAMANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO

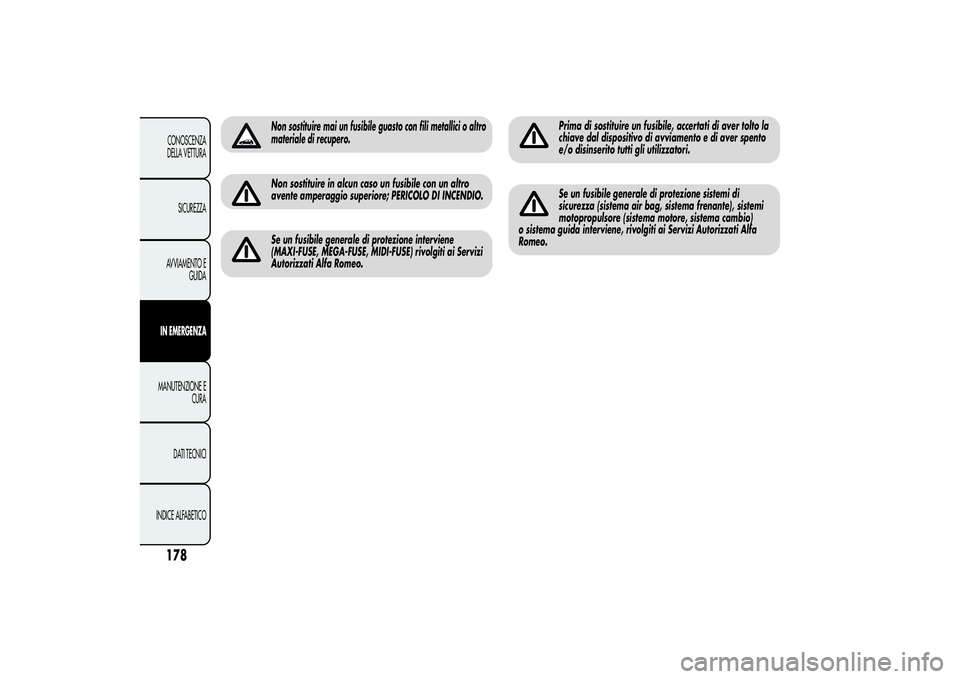

Non sostituire mai un fusibile guasto con fili metallici o altro
materiale di recupero.Non sostituire in alcun caso un fusibile con un altro
avente amperaggio superiore; PERICOLO DI INCENDIO.Se un fusibile generale di protezione interviene
(MAXI-FUSE, MEGA-FUSE, MIDI-FUSE) rivolgiti ai Servizi
Autorizzati Alfa Romeo.
Prima di sostituire un fusibile, accertati di aver tolto la
chiave dal dispositivo di avviamento e di aver spento
e/o disinserito tutti gli utilizzatori.Se un fusibile generale di protezione sistemi di
sicurezza (sistema air bag, sistema frenante), sistemi
motopropulsore (sistema motore, sistema cambio)
o sistema guida interviene, rivolgiti ai Servizi Autorizzati Alfa
Romeo.
178CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDAIN EMERGENZAMANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO

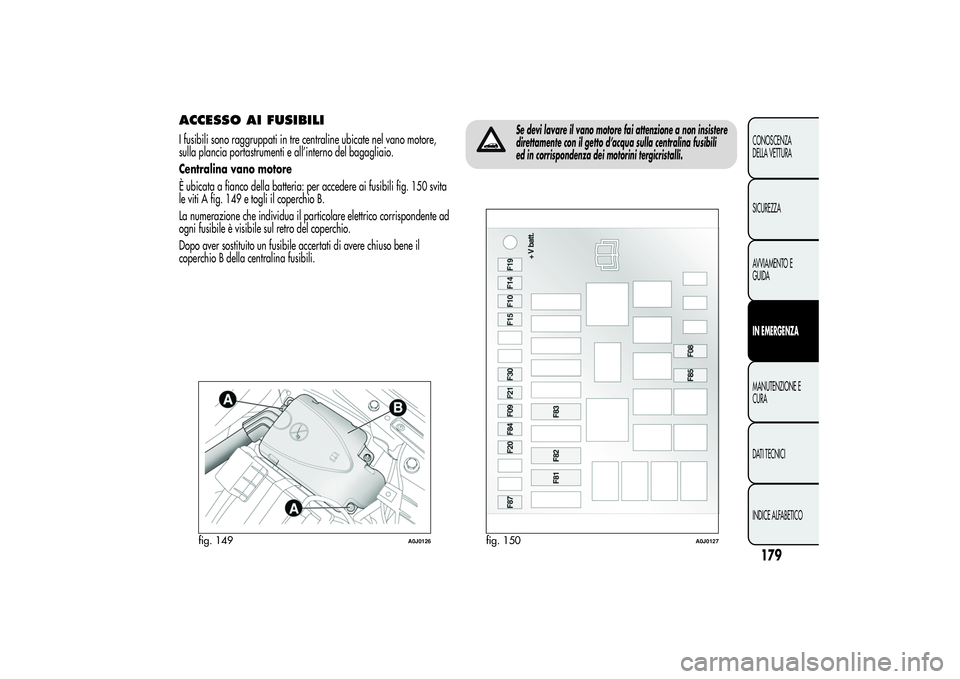

ACCESSO AI FUSIBILII fusibili sono raggruppati in tre centraline ubicate nel vano motore,
sulla plancia portastrumenti e all’interno del bagagliaio.
Centralina vano motore
È ubicata a fianco della batteria: per accedere ai fusibili fig. 150 svita
le viti A fig. 149 e togli il coperchio B.
La numerazione che individua il particolare elettrico corrispondente ad
ogni fusibile è visibile sul retro del coperchio.
Dopo aver sostituito un fusibile accertati di avere chiuso bene il
coperchio B della centralina fusibili.
Se devi lavare il vano motore fai attenzione a non insistere
direttamente con il getto d’acqua sulla centralina fusibili
ed in corrispondenza dei motorini tergicristalli.
fig. 149
A0J0126
fig. 150
A0J0127
179CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDAIN EMERGENZAMANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO

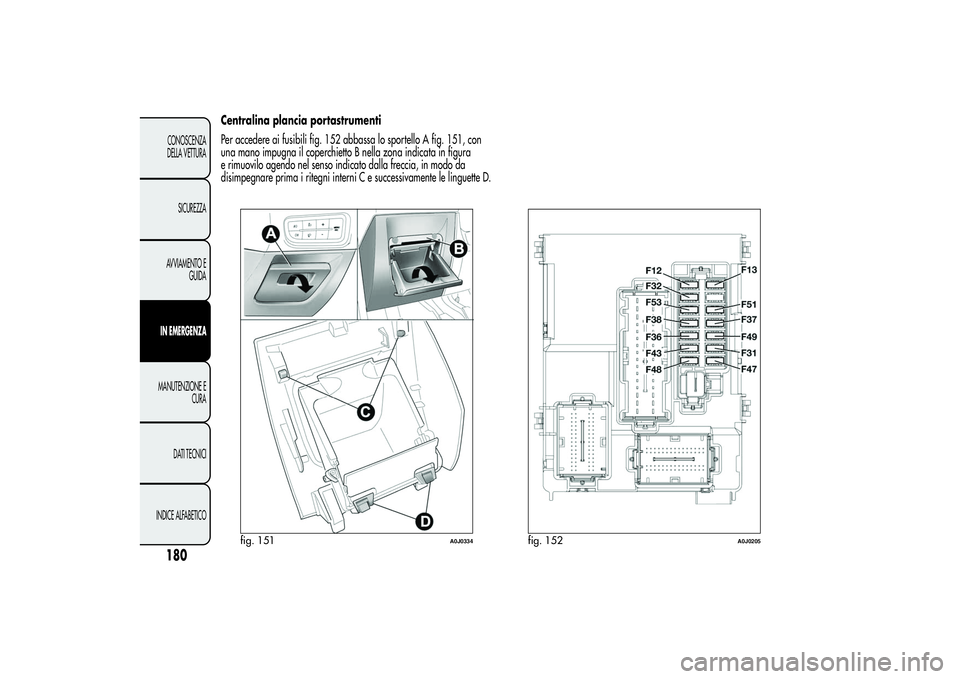

Centralina plancia portastrumenti
Per accedere ai fusibili fig. 152 abbassa lo sportello A fig. 151, con
una mano impugna il coperchietto B nella zona indicata in figura
e rimuovilo agendo nel senso indicato dalla freccia, in modo da
disimpegnare prima i ritegni interni C e successivamente le linguette D.
fig. 151
A0J0334
fig. 152
A0J0205
180CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDAIN EMERGENZAMANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO

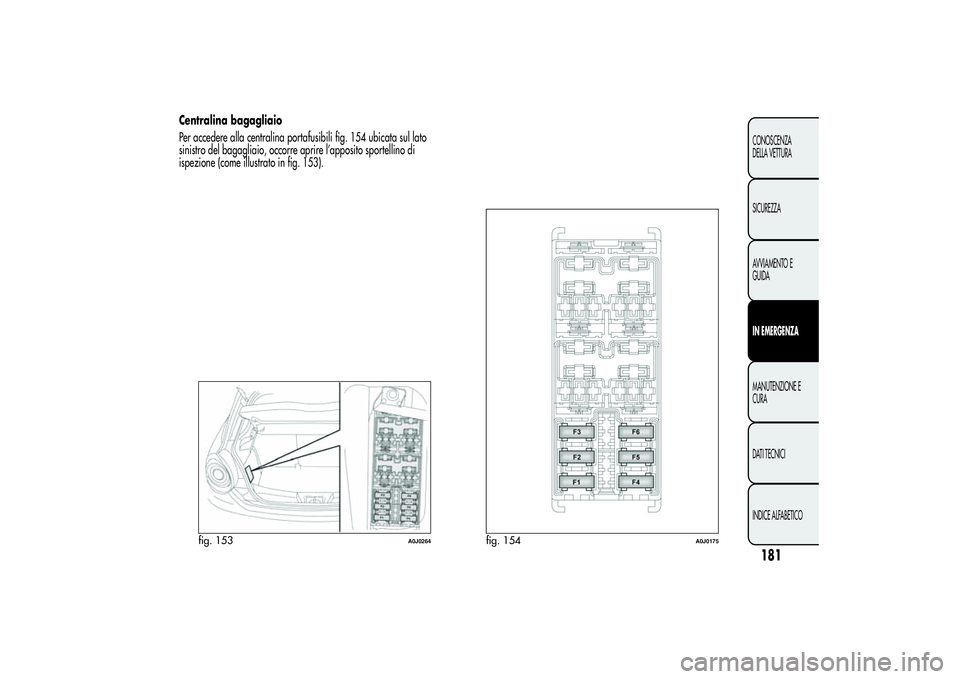

Centralina bagagliaio
Per accedere alla centralina portafusibili fig. 154 ubicata sul lato
sinistro del bagagliaio, occorre aprire l’apposito sportellino di
ispezione (come illustrato in fig. 153).
fig. 153
A0J0264
fig. 154
A0J0175
181CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDAIN EMERGENZAMANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO

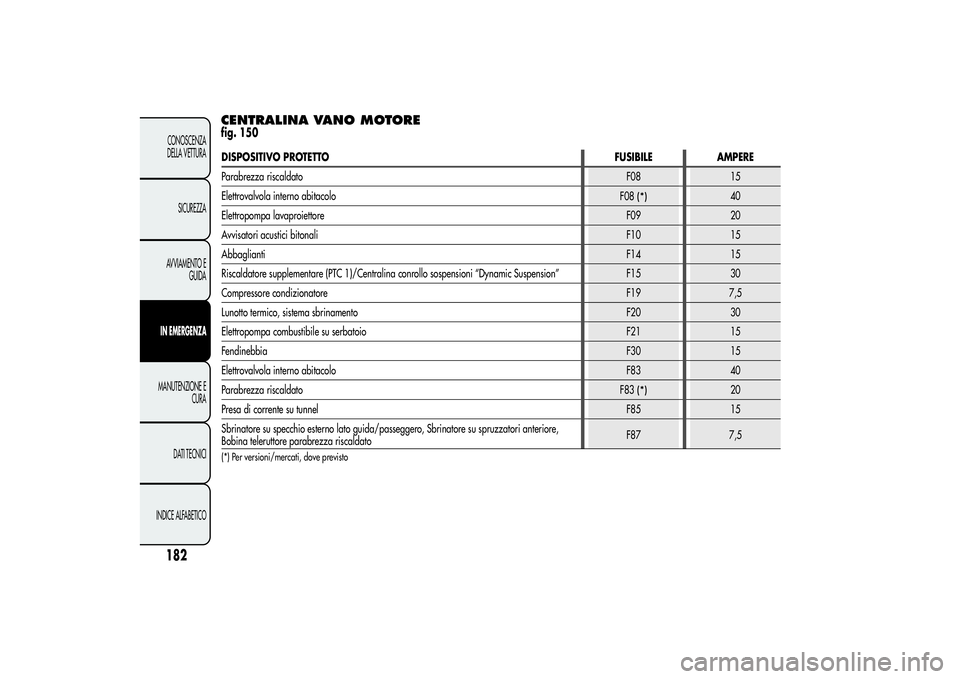

CENTRALINA VANO MOTOREfig. 150
182CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDAIN EMERGENZAMANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO
DISPOSITIVO PROTETTOFUSIBILE AMPERE
Parabrezza riscaldatoF08 15
Elettrovalvola interno abitacolo
F08
(*)
40
Elettropompa lavaproiettoreF09 20
Avvisatori acustici bitonaliF10 15
AbbagliantiF14 15
Riscaldatore supplementare (PTC 1)/Centralina conrollo sospensioni “Dynamic Suspension” F15 30
Compressore condizionatoreF19 7,5
Lunotto termico, sistema sbrinamento F20 30
Elettropompa combustibile su serbatoio F21 15
FendinebbiaF30 15
Elettrovalvola interno abitacoloF83 40
Parabrezza riscaldato
F83
(*)
20
Presa di corrente su tunnelF85 15
Sbrinatore su specchio esterno lato guida/passeggero, Sbrinatore su spruzzatori anteriore,
Bobina teleruttore parabrezza riscaldatoF87 7,5
(*) Per versioni/mercati, dove previsto

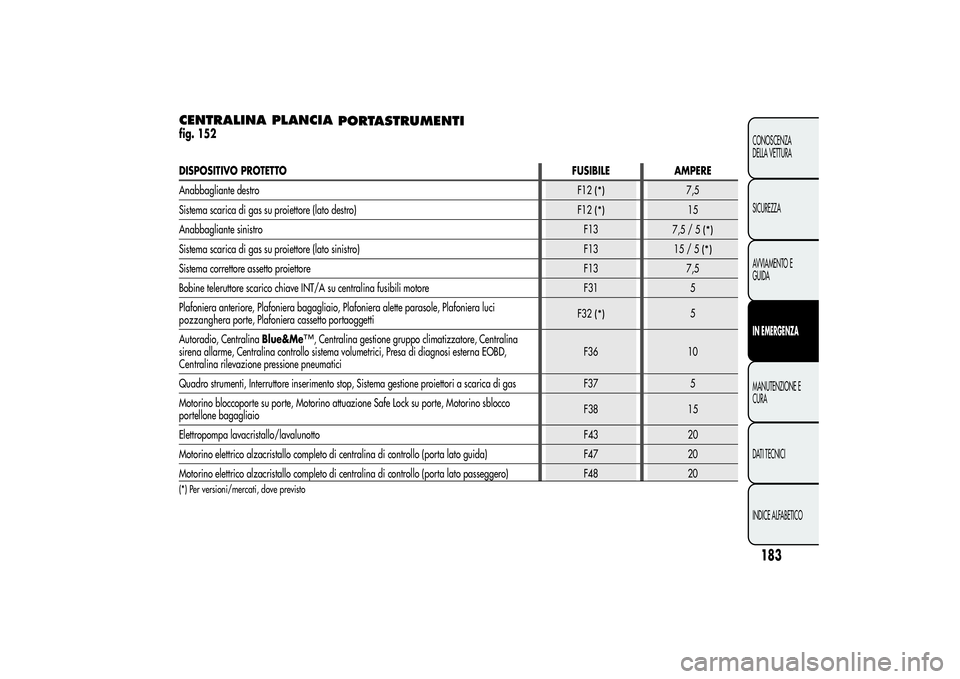

CENTRALINA PLANCIA
PORTASTRUMENTIfig. 152DISPOSITIVO PROTETTOFUSIBILE AMPERE
Anabbagliante destro
F12
(*)
7,5
Sistema scarica di gas su proiettore (lato destro)
F12
(*)
15
Anabbagliante sinistroF13
7,5/5
(*)
Sistema scarica di gas su proiettore (lato sinistro) F13
15/5
(*)
Sistema correttore assetto proiettore F13 7,5
Bobine teleruttore scarico chiave INT/A su centralina fusibili motore F31 5
Plafoniera anteriore, Plafoniera bagagliaio, Plafoniera alette parasole, Plafoniera luci
F32
(*)
5
Autoradio, CentralinaBlue&Me
™, Centralina gestione gruppo climatizzatore, Centralina
sirena allarme, Centralina controllo sistema volumetrici, Presa di diagnosi esterna EOBD, F36 10
Quadro strumenti, Interruttore inserimento stop, Sistema gestione proiettori a scarica di gas F37 5
Motorino bloccoporte su porte, Motorino attuazione Safe Lock su porte, Motorino sblocco
F38 15
Elettropompa lavacristallo/lavalunotto F43 20
Motorino elettrico alzacristallo completo di centralina di controllo (porta lato guida) F47 20
Motorino elettrico alzacristallo completo di centralina di controllo (porta lato passeggero) F48 20
(*) Per versioni/mercati, dove previsto
183CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDAIN EMERGENZAMANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO
Centralina rilevazione pressione pneumatici
portellone bagagliaio pozzanghera porte,Plafoniera cassetto portaoggetti

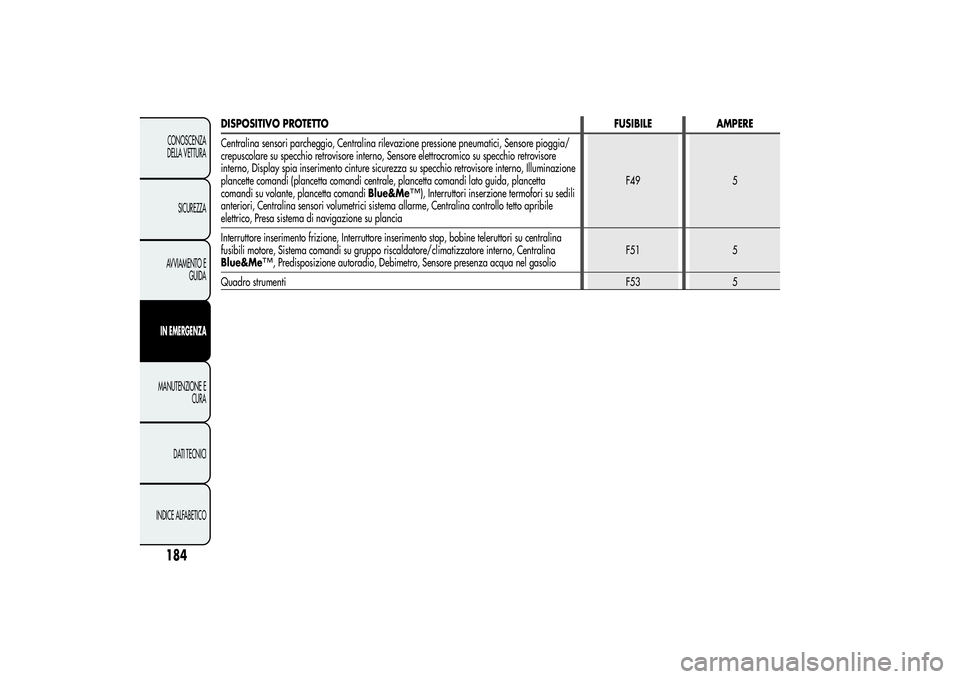

DISPOSITIVO PROTETTOFUSIBILE AMPERE
Centralina sensori parcheggio, Centralina rilevazione pressione pneumatici, Sensore pioggia/
crepuscolare su specchio retrovisore interno, Sensore elettrocromico su specchio retrovisore
interno, Display spia inserimento cinture sicurezza su specchio retrovisore interno, Illuminazione
plancette comandi (plancetta comandi centrale, plancetta comandi lato guida, plancetta
comandi su volante, plancetta comandiBlue&Me
™), Interruttori inserzione termofori su sedili
anteriori, Centralina sensori volumetrici sistema allarme, Centralina controllo tetto apribile
elettrico, Presa sistema di navigazione su planciaF49 5
Interruttore inserimento frizione, Interruttore inserimento stop, bobine teleruttori su centralina
fusibili motore, Sistema comandi su gruppo riscaldatore/climatizzatore interno, Centralina
Blue&Me
™, Predisposizione autoradio, Debimetro, Sensore presenza acqua nel gasolioF51 5
Quadro strumentiF53 5
184CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDAIN EMERGENZAMANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO

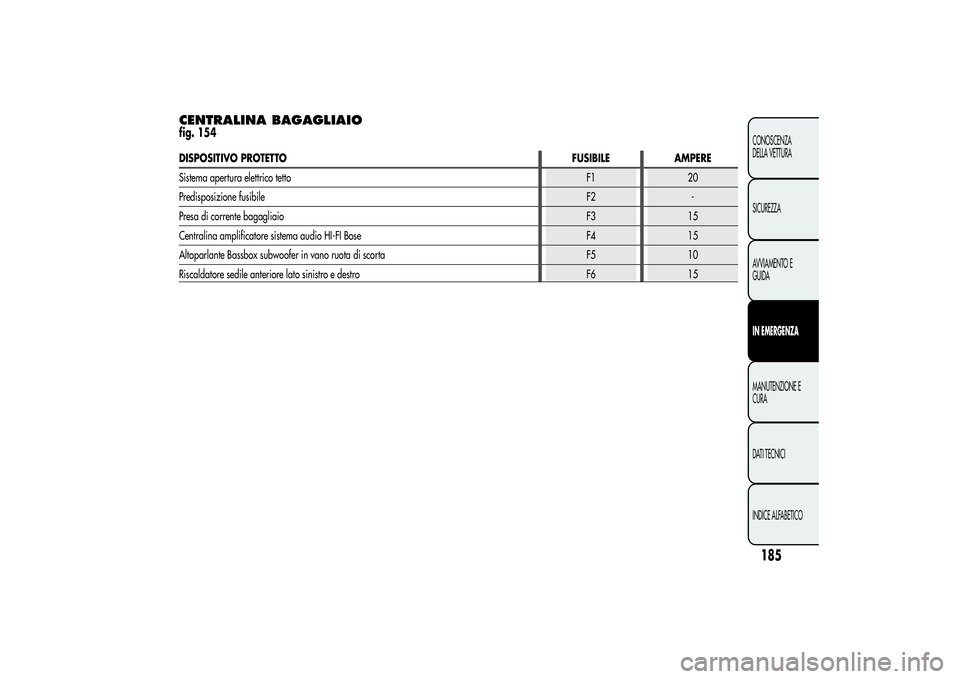

CENTRALINA BAGAGLIAIOfig. 154DISPOSITIVO PROTETTOFUSIBILE AMPERE
Sistema apertura elettrico tettoF1 20
Predisposizione fusibileF2 -
Presa di corrente bagagliaioF3 15
Centralina amplificatore sistema audio HI-FI Bose F4 15
Altoparlante Bassbox subwoofer in vano ruota di scorta F5 10
Riscaldatore sedile anteriore lato sinistro e destro F6 15
185CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDAIN EMERGENZAMANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO

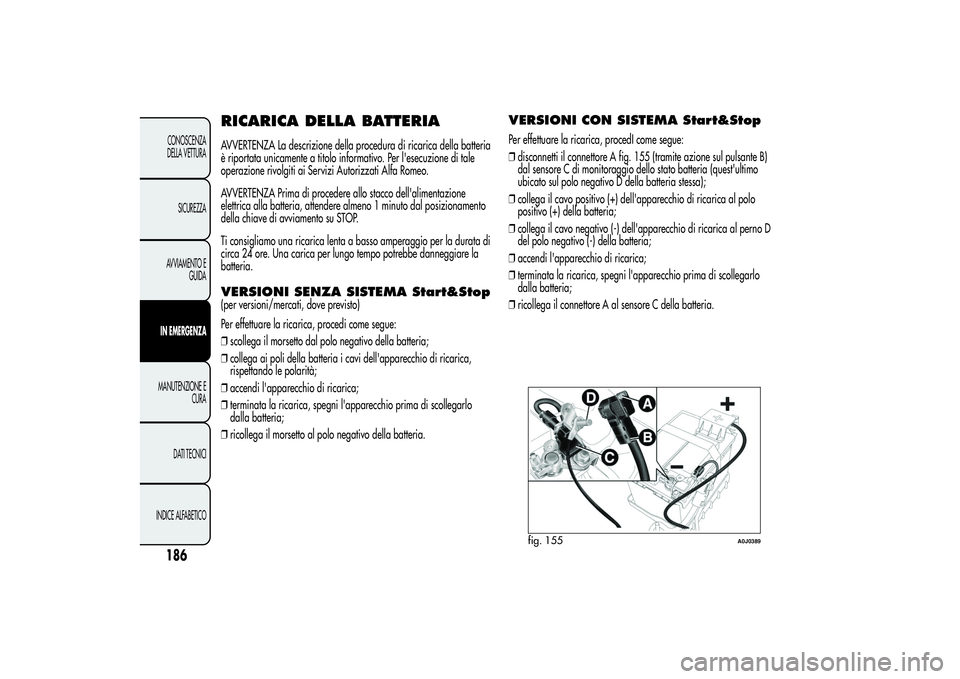

RICARICA DELLA BATTERIAAVVERTENZA La descrizione della procedura di ricarica della batteria
è riportata unicamente a titolo informativo. Per l'esecuzione di tale
operazione rivolgiti ai Servizi Autorizzati Alfa Romeo.
AVVERTENZA Prima di procedere allo stacco dell'alimentazione
elettrica alla batteria, attendere almeno 1 minuto dal posizionamento
della chiave di avviamento su STOP.
Ti consigliamo una ricarica lenta a basso amperaggio per la durata di
circa 24 ore. Una carica per lungo tempo potrebbe danneggiare la
batteria.VERSIONI SENZA SISTEMA Start&Stop(per versioni/mercati, dove previsto)
Per effettuare la ricarica, procedi come segue:
❒scollega il morsetto dal polo negativo della batteria;
❒collega ai poli della batteria i cavi dell'apparecchio di ricarica,
rispettando le polarità;
❒accendi l'apparecchio di ricarica;
❒terminata la ricarica, spegni l'apparecchio prima di scollegarlo
dalla batteria;
❒ricollega il morsetto al polo negativo della batteria.
VERSIONI CON SISTEMA Start&StopPer effettuare la ricarica, procedI come segue:
❒disconnetti il connettore A fig. 155 (tramite azione sul pulsante B)
dal sensore C di monitoraggio dello stato batteria (quest'ultimo
ubicato sul polo negativo D della batteria stessa);
❒collega il cavo positivo (+) dell'apparecchio di ricarica al polo
positivo (+) della batteria;
❒collega il cavo negativo (-) dell'apparecchio di ricarica al perno D
del polo negativo (-) della batteria;
❒accendi l'apparecchio di ricarica;
❒terminata la ricarica, spegni l'apparecchio prima di scollegarlo
dalla batteria;
❒ricollega il connettore A al sensore C della batteria.
fig. 155
A0J0389
