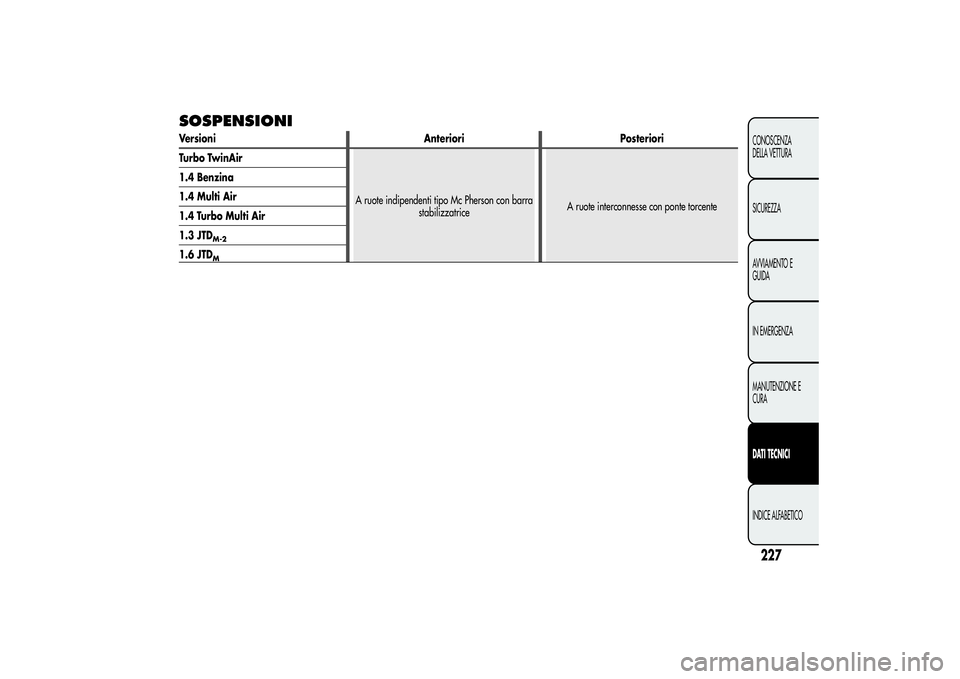

SOSPENSIONIVersioni Anteriori Posteriori
Turbo TwinAir
A ruote indipendenti tipo Mc Pherson con barra
stabilizzatriceA ruote interconnesse con ponte torcente 1.4 Benzina
1.4 Multi Air
1.4 Turbo Multi Air
1.3 JTD
M-2
1.6 JTD
M
227CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
IN EMERGENZA
MANUTENZIONE E
CURADATI TECNICIINDICE ALFABETICO

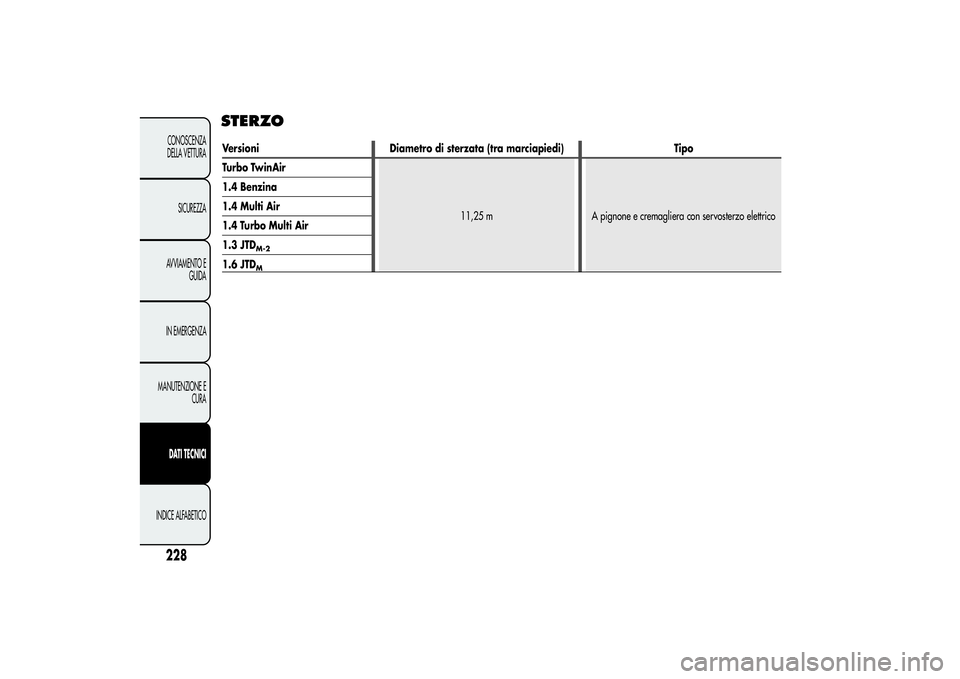

STERZO
228CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
IN EMERGENZA
MANUTENZIONE E
CURADATI TECNICI
INDICE ALFABETICO
Versioni Diametro di sterzata (tra marciapiedi) Tipo
Turbo TwinAir
11,25 m A pignone e cremagliera con servosterzo elettrico 1.4 Benzina
1.4 Multi Air
1.4 Turbo Multi Air
1.3 JTD
M-2
1.6 JTD
M

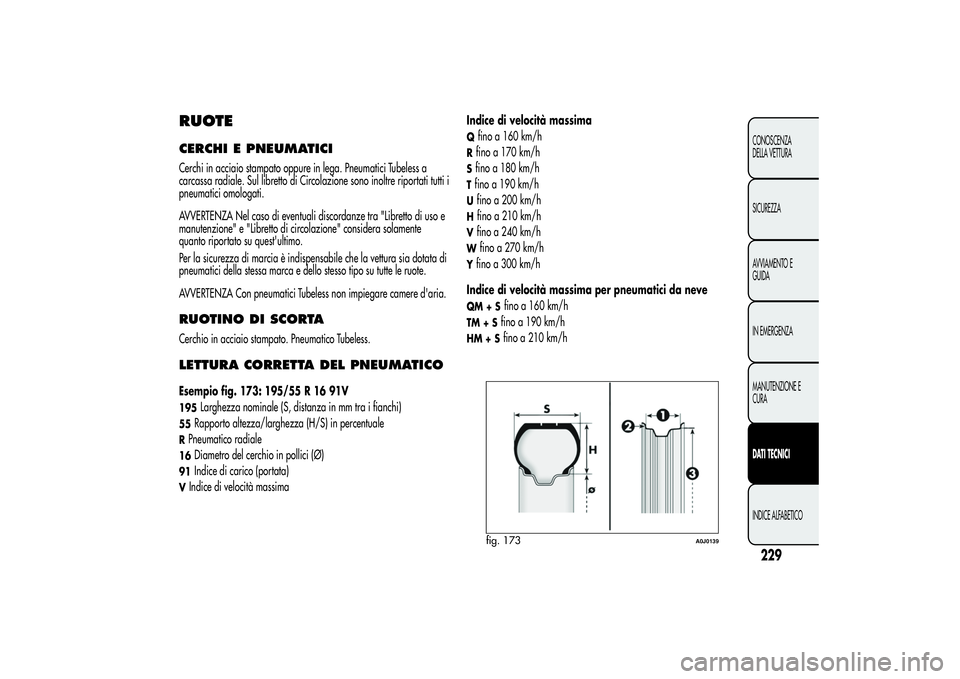

RUOTECERCHI E PNEUMATICICerchi in acciaio stampato oppure in lega. Pneumatici Tubeless a
carcassa radiale. Sul libretto di Circolazione sono inoltre riportati tutti i
pneumatici omologati.
AVVERTENZA Nel caso di eventuali discordanze tra "Libretto di uso e
manutenzione" e "Libretto di circolazione" considera solamente
quanto riportato su quest'ultimo.
Per la sicurezza di marcia è indispensabile che la vettura sia dotata di
pneumatici della stessa marca e dello stesso tipo su tutte le ruote.
AVVERTENZA Con pneumatici Tubeless non impiegare camere d'aria.RUOTINO DI SCORTACerchio in acciaio stampato. Pneumatico Tubeless.LETTURA CORRETTA DEL PNEUMATICOEsempio fig. 173: 195/55 R 16 91V195
Larghezza nominale (S, distanza in mm tra i fianchi)
55
Rapporto altezza/larghezza (H/S) in percentuale
RPneumatico radiale16
Diametro del cerchio in pollici (Ø)
91
Indice di carico (portata)
VIndice di velocità massimaIndice di velocità massima
Qfino a 160 km/hRfino a 170 km/hSfino a 180 km/hTfino a 190 km/hUfino a 200 km/hHfino a 210 km/hVfino a 240 km/hW
fino a 270 km/h
Yfino a 300 km/h
Indice di velocità massima per pneumatici da neveQM + S
fino a 160 km/h
TM + S
fino a 190 km/h
HM + S
fino a 210 km/h
fig. 173
A0J0139
229CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
IN EMERGENZA
MANUTENZIONE E
CURADATI TECNICIINDICE ALFABETICO

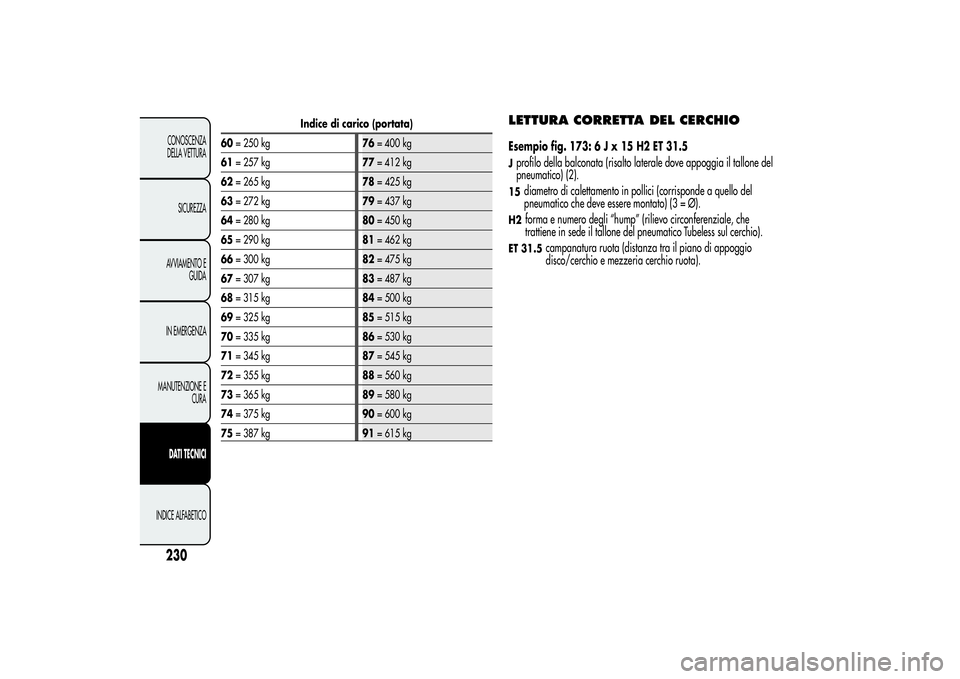

Indice di carico (portata)
60= 250 kg76= 400 kg
61= 257 kg77= 412 kg
62= 265 kg78= 425 kg
63= 272 kg79= 437 kg
64= 280 kg80= 450 kg
65= 290 kg81= 462 kg
66= 300 kg82= 475 kg
67= 307 kg83= 487 kg
68= 315 kg84= 500 kg
69= 325 kg85= 515 kg
70= 335 kg86= 530 kg
71= 345 kg87= 545 kg
72= 355 kg88= 560 kg
73= 365 kg89= 580 kg
74= 375 kg90= 600 kg
75= 387 kg91= 615 kg
LETTURA CORRETTA DEL CERCHIOEsempio fig. 173:6Jx15H2ET31.5Jprofilo della balconata (risalto laterale dove appoggia il tallone del
pneumatico) (2).15
diametro di calettamento in pollici (corrisponde a quello del
pneumatico che deve essere montato) (3 = Ø).
H2
forma e numero degli “hump” (rilievo circonferenziale, che
trattiene in sede il tallone del pneumatico Tubeless sul cerchio).
ET 31.5
campanatura ruota (distanza tra il piano di appoggio
disco/cerchio e mezzeria cerchio ruota).
230CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
IN EMERGENZA
MANUTENZIONE E
CURADATI TECNICI
INDICE ALFABETICO

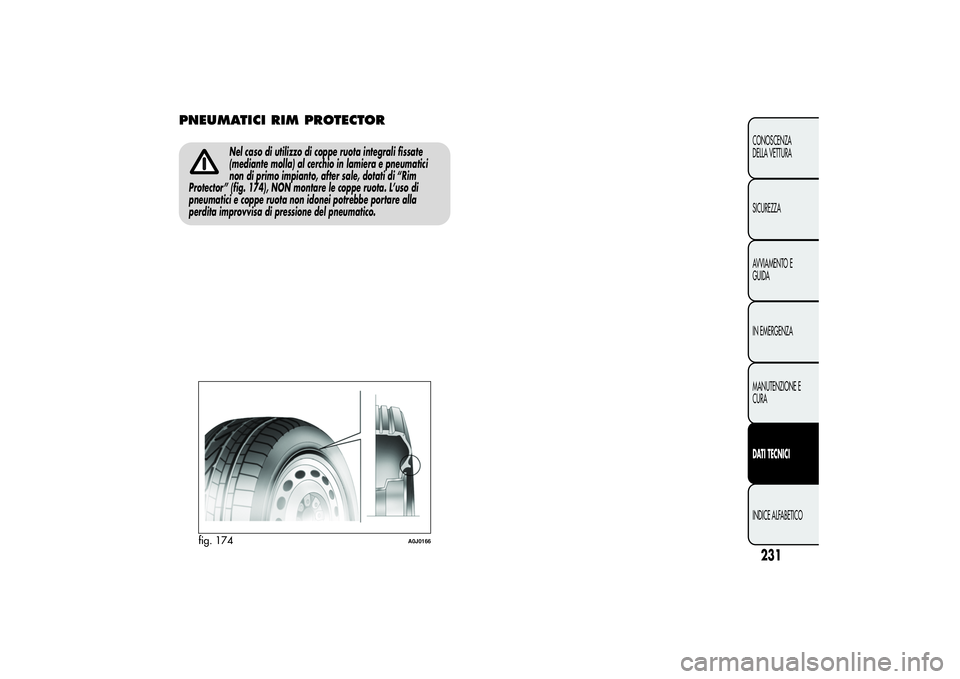

PNEUMATICI RIM PROTECTOR
Nel caso di utilizzo di coppe ruota integrali fissate
(mediante molla) al cerchio in lamiera e pneumatici
non di primo impianto, after sale, dotati di “Rim
Protector” (fig. 174), NON montare le coppe ruota. L’uso di
pneumatici e coppe ruota non idonei potrebbe portare alla
perdita improvvisa di pressione del pneumatico.
fig. 174
A0J0166
231CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
IN EMERGENZA
MANUTENZIONE E
CURADATI TECNICIINDICE ALFABETICO

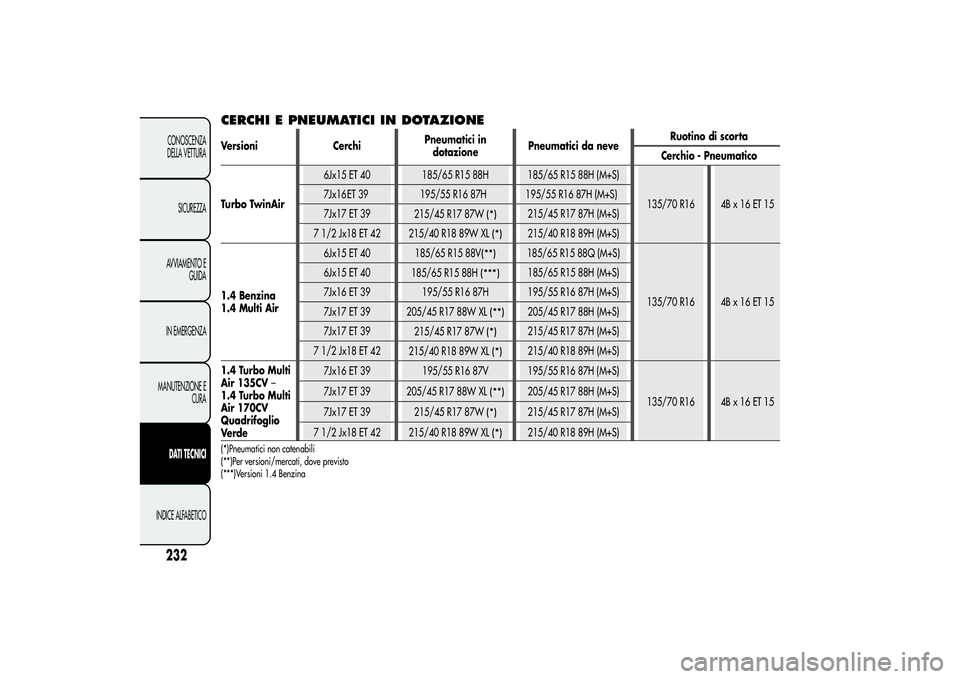

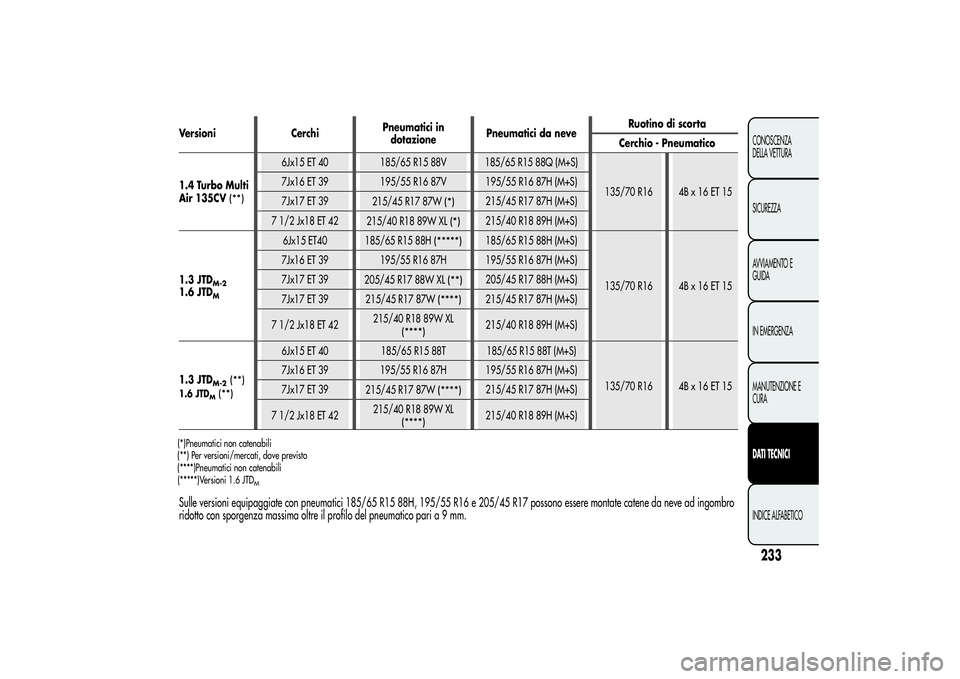

CERCHI E PNEUMATICI IN DOTAZIONEVersioni CerchiPneumatici in
dotazionePneumatici da neveRuotino di scorta
Cerchio - Pneumatico
Turbo TwinAir6Jx15 ET 40 185/65 R15 88H 185/65 R15 88H (M+S)
135/70 R16 4B x 16 ET 15 7Jx16 ET 39 195/55 R16 87H 195/55 R16 87H (M+S)
7Jx17 ET 39
215/45 R17 87W
(*)
215/45 R17 87H (M+S)
7 1/2 Jx18 ET 42
215/40 R18 89W XL
(*)
215/40 R18 89H (M+S)
1.4 Benzina
1.4 Multi Air6Jx15 ET 40
185/65 R15 88V
(**)
185/65 R15 88Q (M+S)
135/70 R16 4B x 16 ET 15 6Jx15 ET 40
185/65 R15 88H
(***)
185/65 R15 88H (M+S)
7Jx16 ET 39 195/55 R16 87H 195/55 R16 87H (M+S)
7Jx17 ET 39
205/45 R17 88W XL
(**)
205/45 R17 88H (M+S)
7Jx17 ET 39
215/45 R17 87W
(*)
215/45 R17 87H (M+S)
7 1/2 Jx18 ET 42
215/40 R18 89W XL
(*)
215/40 R18 89H (M+S)
1.4 Turbo Multi
Air 135CV–
1.4 Turbo Multi
Air 170CV
Quadrifoglio
Ve r d e7Jx16 ET 39 195/55 R16 87V 195/55 R16 87H (M+S)
135/70 R16 4B x 16 ET 15 7Jx17 ET 39
205/45 R17 88W XL
(**)
205/45 R17 88H (M+S)
7Jx17 ET 39
215/45 R17 87W
(*)
215/45 R17 87H (M+S)
7 1/2 Jx18 ET 42
215/40 R18 89W XL
(*)
215/40 R18 89H (M+S)
(*)Pneumatici non catenabili
(**)Per versioni/mercati, dove previsto
(***)Versioni 1.4 Benzina
232CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
IN EMERGENZA
MANUTENZIONE E
CURADATI TECNICI
INDICE ALFABETICO

Versioni CerchiPneumatici in
dotazionePneumatici da neveRuotino di scorta
Cerchio - Pneumatico
1.4 Turbo Multi
Air 135CV
(**)
6Jx15 ET 40 185/65 R15 88V 185/65 R15 88Q (M+S)
135/70 R16 4B x 16 ET 15 7Jx16 ET 39 195/55 R16 87V 195/55 R16 87H (M+S)
7Jx17 ET 39
215/45 R17 87W
(*)
215/45 R17 87H (M+S)
7 1/2 Jx18 ET 42
215/40 R18 89W XL
(*)
215/40 R18 89H (M+S)
1.3 JTD
M-2
1.6 JTD
M
6Jx15 ET40
185/65 R15 88H
(*****)
185/65 R15 88H (M+S)
135/70 R16 4B x 16 ET 15 7Jx16 ET 39 195/55 R16 87H 195/55 R16 87H (M+S)
7Jx17 ET 39
205/45 R17 88W XL
(**)
205/45 R17 88H (M+S)
7Jx17 ET 39
215/45 R17 87W
(****)
215/45 R17 87H (M+S)
7 1/2 Jx18 ET 42215/40 R18 89W XL
(****)
215/40 R18 89H (M+S)
1.3 JTD
M-2
(**)
1.6 JTD
M(**)
6Jx15 ET 40 185/65 R15 88T 185/65 R15 88T (M+S)
135/70 R16 4B x 16 ET 15 7Jx16 ET 39 195/55 R16 87H 195/55 R16 87H (M+S)
7Jx17 ET 39
215/45 R17 87W
(****)
215/45 R17 87H (M+S)
7 1/2 Jx18 ET 42215/40 R18 89W XL
(****)
215/40 R18 89H (M+S)
(**) Per versioni/mercati, dove previsto(*)Pneumatici non catenabili
(*****)Versioni 1.6 JTD
M
(****)Pneumatici non catenabiliSulle versioni equipaggiate con pneumatici 185/65 R15 88H, 195/55 R16 e 205/45 R17 possono essere montate catene da neve ad ingombro
ridotto con sporgenza massima oltre il profilo del pneumatico paria9mm.
233CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
IN EMERGENZA
MANUTENZIONE E
CURADATI TECNICIINDICE ALFABETICO

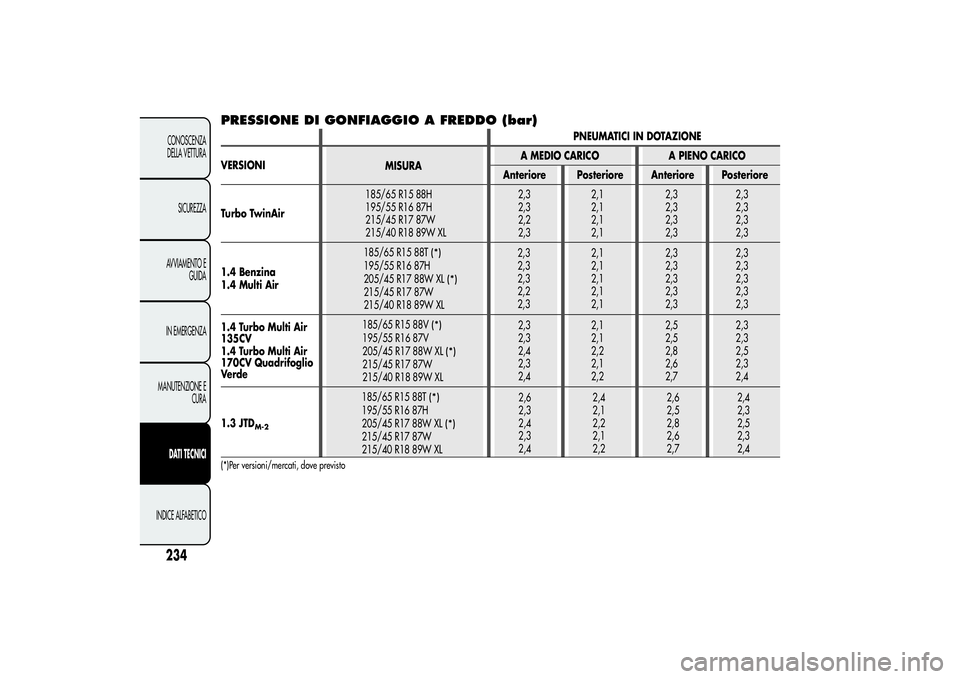

PRESSIONE DI GONFIAGGIO A FREDDO (bar)
PNEUMATICI IN DOTAZIONE
VERSIONIA MEDIO CARICO A PIENO CARICO
Anteriore Posteriore Anteriore Posteriore
Turbo TwinAir185/65 R15 88H
195/55 R16 87H
215/45 R17 87W
215/40 R18 89W XL2,3
2,3
2,2
2,32,1
2,1
2,1
2,12,3
2,3
2,3
2,32,3
2,3
2,3
2,3
1.4 Benzina
1.4 Multi Air185/65 R15 88T
(*)
195/55 R16 87H
205/45 R17 88W XL
(*)
215/45 R17 87W
215/40 R18 89W XL2,3
2,3
2,3
2,2
2,32,1
2,1
2,1
2,1
2,12,3
2,3
2,3
2,3
2,32,3
2,3
2,3
2,3
2,3
1.4 Turbo Multi Air
135CV
1.4 Turbo Multi Air
170CV Quadrifoglio
Ve r d e185/65 R15 88V
(*)
195/55 R16 87V
205/45 R17 88W XL
(*)
215/45 R17 87W
215/40 R18 89W XL2,3
2,3
2,4
2,3
2,42,1
2,1
2,2
2,1
2,22,5
2,5
2,8
2,6
2,72,3
2,3
2,5
2,3
2,4
1.3 JTD
M-2
185/65 R15 88T
(*)
195/55 R16 87H
205/45 R17 88W XL
(*)
215/45 R17 87W
215/40 R18 89W XL2,6
2,3
2,4
2,3
2,42,4
2,1
2,2
2,1
2,22,6
2,5
2,8
2,6
2,72,4
2,3
2,5
2,3
2,4
(*)Per versioni/mercati, dove previsto
234CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
IN EMERGENZA
MANUTENZIONE E
CURADATI TECNICI
INDICE ALFABETICO
MISURA

PNEUMATICI IN DOTAZIONE
1.6 JTD
M
185/65 R15 88H
195/55 R16 87H
205/45 R17 88W XL
(*)
215/45 R17 87W
215/40 R18 89W XL2,3
2,3
2,6
2,4
2,52,1
2,1
2,2
2,2
2,22,5
2,6
2,8
2,6
2,72,3
2,3
2,3
2,3
2,3

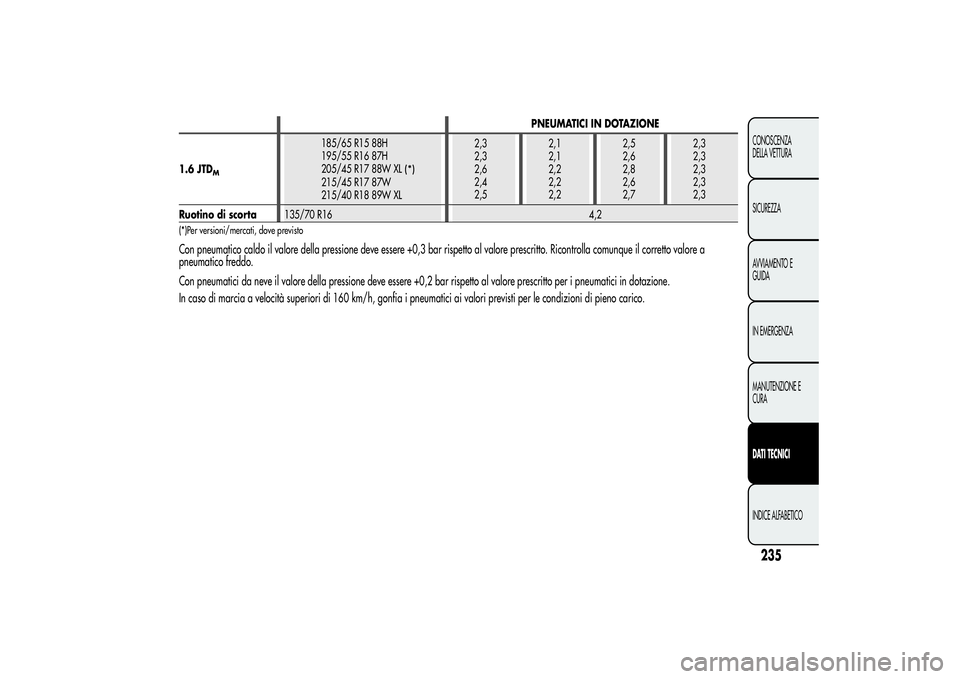

Ruotino di scorta135/70 R16 4,2
(*)Per versioni/mercati, dove previstoCon pneumatico caldo il valore della pressione deve essere +0,3 bar rispetto al valore prescritto. Ricontrolla comunque il corretto valore a
pneumatico freddo.
Con pneumatici da neve il valore della pressione deve essere +0,2 bar rispetto al valore prescritto per i pneumatici in dotazione.
In caso di marcia a velocità superiori di 160 km/h, gonfia i pneumatici ai valori previsti per le condizioni di pieno carico.
235CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
IN EMERGENZA
MANUTENZIONE E
CURADATI TECNICIINDICE ALFABETICO

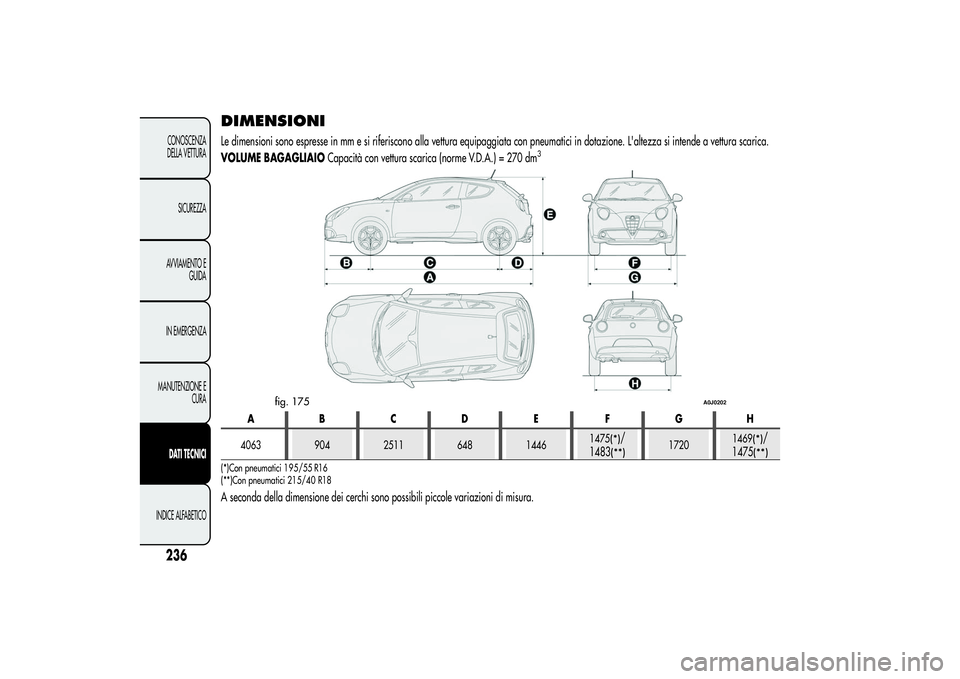

DIMENSIONILe dimensioni sono espresse in mm e si riferiscono alla vettura equipaggiata con pneumatici in dotazione. L'altezza si intende a vettura scarica.
VOLUME BAGAGLIAIOCapacità con vettura scarica (norme V.D.A.) = 270 dm
3
AB CD E FGH
4063 904 2511 648 14461475
(*)/
1483(**)
17201469
(*)/
1475(**)
(*)Con pneumatici / R1
(**)Con pneumatici 5/ R18A seconda della dimensione dei cerchi sono possibili piccole variazioni di misura.
fig. 175
A0J0202
236CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
IN EMERGENZA
MANUTENZIONE E
CURADATI TECNICI
INDICE ALFABETICO
195 55 6
21 40
