Alfa Romeo MiTo 2013 Libretto Uso Manutenzione (in Italian)

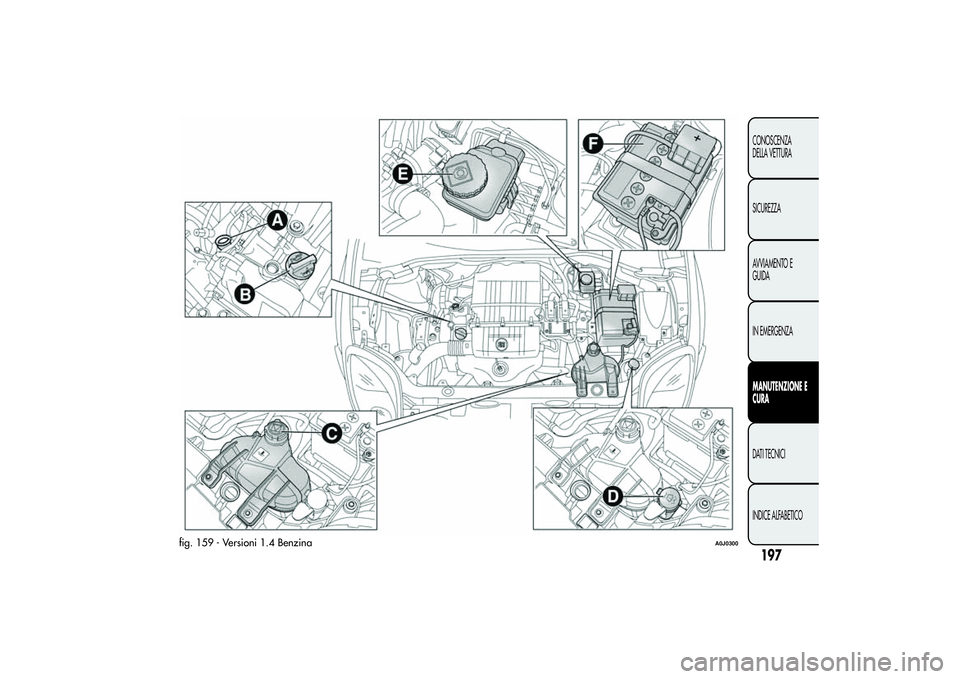

fig. 159 - Versioni 1.4 Benzina
A0J0300
197CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
IN EMERGENZAMANUTENZIONE E
CURADATI TECNICI
INDICE ALFABETICO

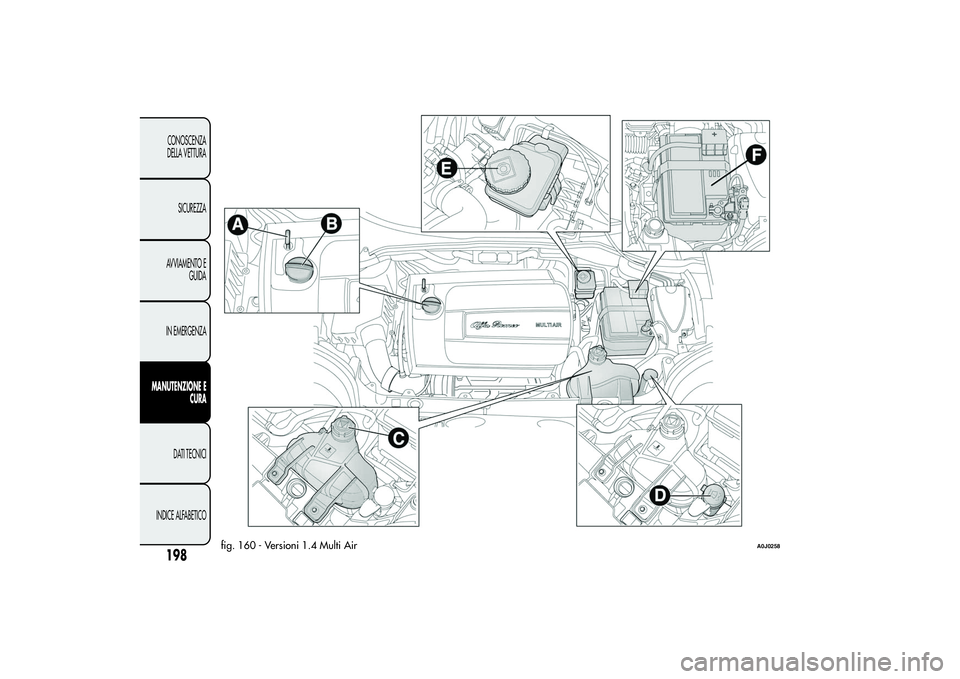

fig. 160 - Versioni 1.4 Multi Air
A0J0258
198CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO

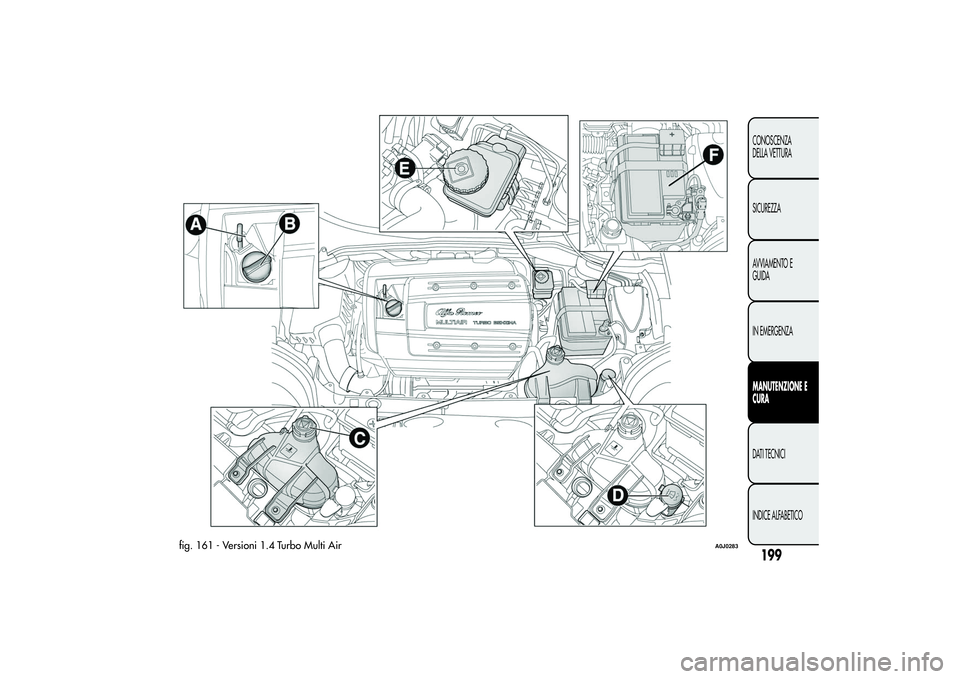

fig. 161 - Versioni 1.4 Turbo Multi Air
A0J0283
199CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
IN EMERGENZAMANUTENZIONE E
CURADATI TECNICI
INDICE ALFABETICO

fig. 162 - Versioni 1.3 JTD
M-2
A0J0286
200CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO

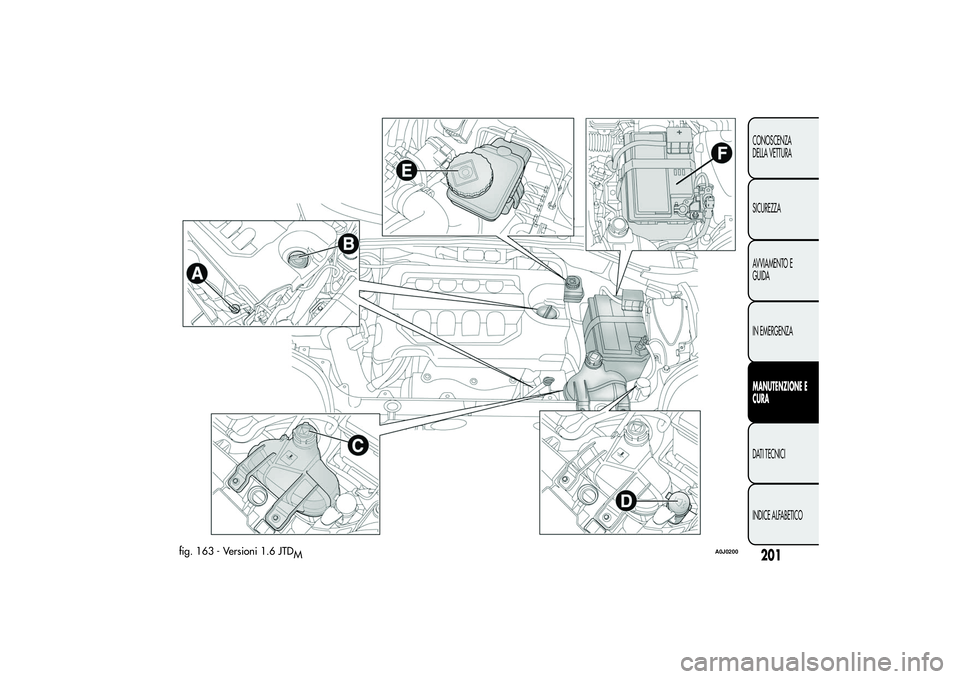

fig. 163 - Versioni 1.6 JTD
M
A0J0200
201CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
IN EMERGENZAMANUTENZIONE E
CURADATI TECNICI
INDICE ALFABETICO

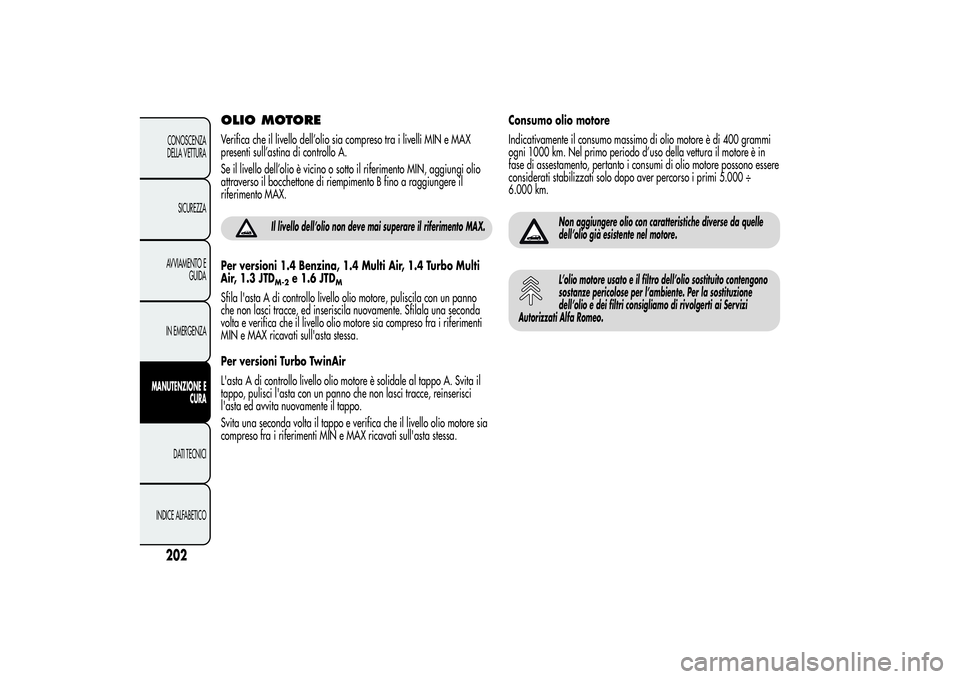

OLIO MOTOREVerifica che il livello dell’olio sia compreso tra i livelli MIN e MAX
presenti sull’astina di controllo A.
Se il livello dell’olio è vicino o sotto il riferimento MIN, aggiungi olio
attraverso il bocchettone di riempimento B fino a raggiungere il
riferimento MAX.
Il livello dell’olio non deve mai superare il riferimento MAX.
Per versioni 1.4 Benzina, 1.4 Multi Air, 1.4 Turbo Multi
Air, 1.3 JTD
M-2
e 1.6 JTD
M
Sfila l'asta A di controllo livello olio motore, puliscila con un panno
che non lasci tracce, ed inseriscila nuovamente. Sfilala una seconda
volta e verifica che il livello olio motore sia compreso fra i riferimenti
MIN e MAX ricavati sull'asta stessa.
Per versioni Turbo TwinAir
L'asta A di controllo livello olio motore è solidale al tappo A. Svita il
tappo, pulisci l'asta con un panno che non lasci tracce, reinserisci
l'asta ed avvita nuovamente il tappo.
Svita una seconda volta il tappo e verifica che il livello olio motore sia
compreso fra i riferimenti MIN e MAX ricavati sull'asta stessa.Consumo olio motore
Indicativamente il consumo massimo di olio motore è di 400 grammi
ogni 1000 km. Nel primo periodo d’uso della vettura il motore è in
fase di assestamento, pertanto i consumi di olio motore possono essere
considerati stabilizzati solo dopo aver percorso i primi 5.000 ÷
6.000 km.
Non aggiungere olio con caratteristiche diverse da quelle
dell’olio già esistente nel motore.L’olio motore usato e il filtro dell’olio sostituito contengono
sostanze pericolose per l’ambiente. Per la sostituzione
dell’olio e dei filtri consigliamo di rivolgerti ai Servizi
Autorizzati Alfa Romeo.
202CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO

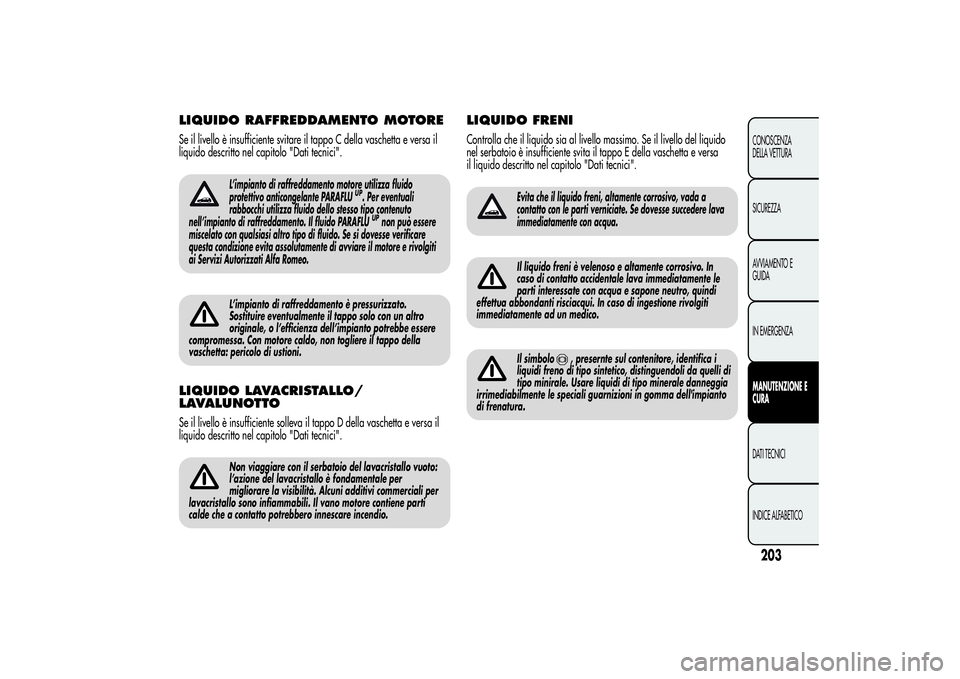

LIQUIDO RAFFREDDAMENTO MOTORESe il livello è insufficiente svitare il tappo C della vaschetta e versa il
liquido descritto nel capitolo "Dati tecnici".
L’impianto di raffreddamento motore utilizza fluido
protettivo anticongelante PARAFLU
UP. Per eventuali
rabbocchi utilizza fluido dello stesso tipo contenuto
nell’impianto di raffreddamento. Il fluido PARAFLUUPnon può essere
miscelato con qualsiasi altro tipo di fluido. Se si dovesse verificare
questa condizione evita assolutamente di avviare il motore e rivolgiti
ai Servizi Autorizzati Alfa Romeo.
L’impianto di raffreddamento è pressurizzato.
Sostituire eventualmente il tappo solo con un altro
originale, o l’efficienza dell’impianto potrebbe essere
compromessa. Con motore caldo, non togliere il tappo della
vaschetta: pericolo di ustioni.
LIQUIDO LAVACRISTALLO/
LAVALUNOTTOSe il livello è insufficiente solleva il tappo D della vaschetta e versa il
liquido descritto nel capitolo "Dati tecnici".
Non viaggiare con il serbatoio del lavacristallo vuoto:
l’azione del lavacristallo è fondamentale per
migliorare la visibilità. Alcuni additivi commerciali per
lavacristallo sono infiammabili. Il vano motore contiene parti
calde che a contatto potrebbero innescare incendio.
LIQUIDO FRENIControlla che il liquido sia al livello massimo. Se il livello del liquido
nel serbatoio è insufficiente svita il tappo E della vaschetta e versa
il liquido descritto nel capitolo "Dati tecnici".
Evita che il liquido freni, altamente corrosivo, vada a
contatto con le parti verniciate. Se dovesse succedere lava
immediatamente con acqua.Il liquido freni è velenoso e altamente corrosivo. In
caso di contatto accidentale lava immediatamente le
parti interessate con acqua e sapone neutro, quindi
effettua abbondanti risciacqui. In caso di ingestione rivolgiti
immediatamente ad un medico.Il simbolo
, presernte sul contenitore, identifica i
liquidi freno di tipo sintetico, distinguendoli da quelli di
tipo minirale. Usare liquidi di tipo minerale danneggia
irrimediabilmente le speciali guarnizioni in gomma dell'impianto
di frenatura.
203CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
IN EMERGENZAMANUTENZIONE E
CURADATI TECNICI
INDICE ALFABETICO

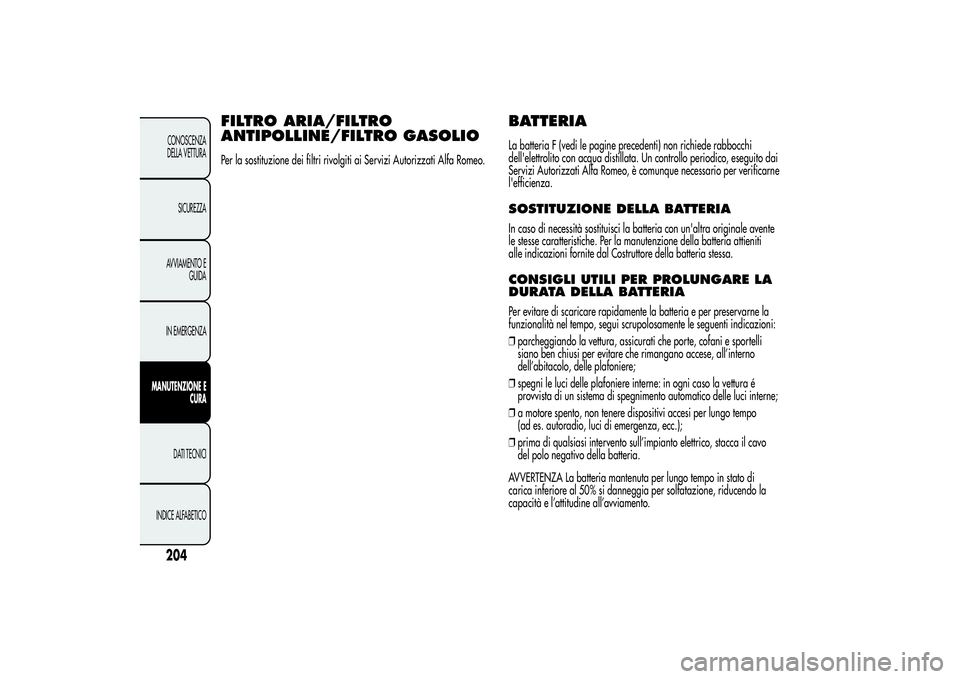

FILTRO ARIA/FILTRO
ANTIPOLLINE/FILTRO GASOLIOPer la sostituzione dei filtri rivolgiti ai Servizi Autorizzati Alfa Romeo.
BATTERIALa batteria F (vedi le pagine precedenti) non richiede rabbocchi
dell'elettrolito con acqua distillata. Un controllo periodico, eseguito dai
Servizi Autorizzati Alfa Romeo, è comunque necessario per verificarne
l'efficienza.SOSTITUZIONE DELLA BATTERIAIn caso di necessità sostituisci la batteria con un'altra originale avente
le stesse caratteristiche. Per la manutenzione della batteria attieniti
alle indicazioni fornite dal Costruttore della batteria stessa.CONSIGLI UTILI PER PROLUNGARE LA
DURATA DELLA BATTERIAPer evitare di scaricare rapidamente la batteria e per preservarne la
funzionalità nel tempo, segui scrupolosamente le seguenti indicazioni:
❒parcheggiando la vettura, assicurati che porte, cofani e sportelli
siano ben chiusi per evitare che rimangano accese, all’interno
dell’abitacolo, delle plafoniere;
❒spegni le luci delle plafoniere interne: in ogni caso la vettura é
provvista di un sistema di spegnimento automatico delle luci interne;
❒a motore spento, non tenere dispositivi accesi per lungo tempo
(ad es. autoradio, luci di emergenza, ecc.);
❒prima di qualsiasi intervento sull’impianto elettrico, stacca il cavo
del polo negativo della batteria.
AVVERTENZA La batteria mantenuta per lungo tempo in stato di
carica inferiore al 50% si danneggia per solfatazione, riducendo la
capacità e l’attitudine all’avviamento.
204CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO

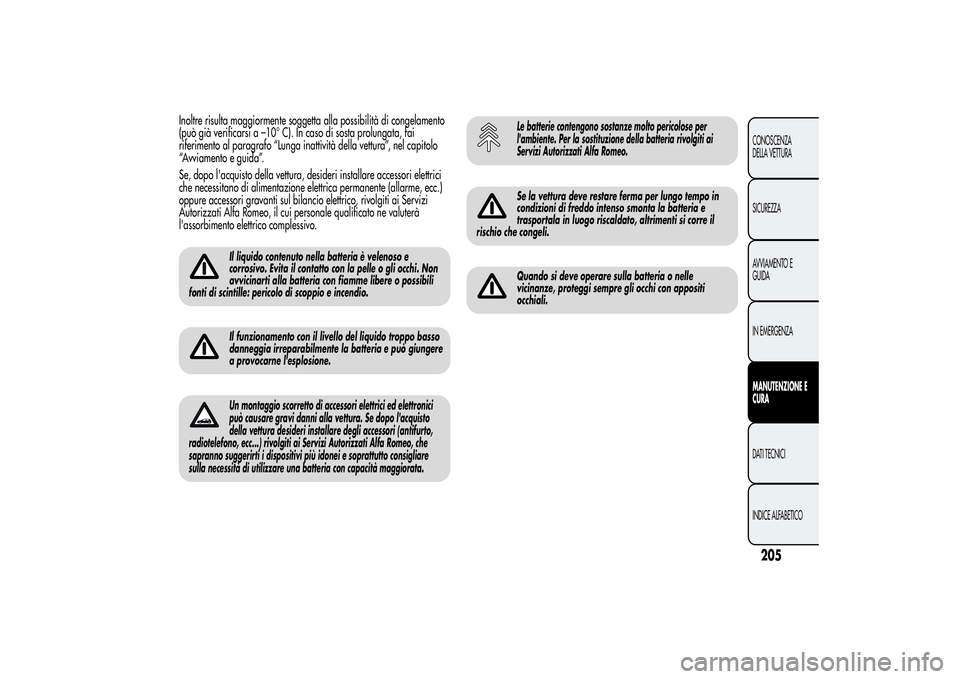

Inoltre risulta maggiormente soggetta alla possibilità di congelamento
(può già verificarsi a –10° C). In caso di sosta prolungata, fai
riferimento al paragrafo “Lunga inattività della vettura”, nel capitolo
“Avviamento e guida”.
Se, dopo l'acquisto della vettura, desideri installare accessori elettrici
che necessitano di alimentazione elettrica permanente (allarme, ecc.)
oppure accessori gravanti sul bilancio elettrico, rivolgiti ai Servizi
Autorizzati Alfa Romeo, il cui personale qualificato ne valuterà
l'assorbimento elettrico complessivo.
Il liquido contenuto nella batteria è velenoso e
corrosivo. Evita il contatto con la pelle o gli occhi. Non
avvicinarti alla batteria con fiamme libere o possibili
fonti di scintille: pericolo di scoppio e incendio.Il funzionamento con il livello del liquido troppo basso
danneggia irreparabilmente la batteria e può giungere
a provocarne l'esplosione.Un montaggio scorretto di accessori elettrici ed elettronici
può causare gravi danni alla vettura. Se dopo l'acquisto
della vettura desideri installare degli accessori (antifurto,
radiotelefono, ecc...) rivolgiti ai Servizi Autorizzati Alfa Romeo, che
sapranno suggerirti i dispositivi più idonei e soprattutto consigliare
sulla necessità di utilizzare una batteria con capacità maggiorata.
Le batterie contengono sostanze molto pericolose per
l'ambiente. Per la sostituzione della batteria rivolgiti ai
Servizi Autorizzati Alfa Romeo.Se la vettura deve restare ferma per lungo tempo in
condizioni di freddo intenso smonta la batteria e
trasportala in luogo riscaldato, altrimenti si corre il
rischio che congeli.Quando si deve operare sulla batteria o nelle
vicinanze, proteggi sempre gli occhi con appositi
occhiali.
205CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
IN EMERGENZAMANUTENZIONE E
CURADATI TECNICI
INDICE ALFABETICO

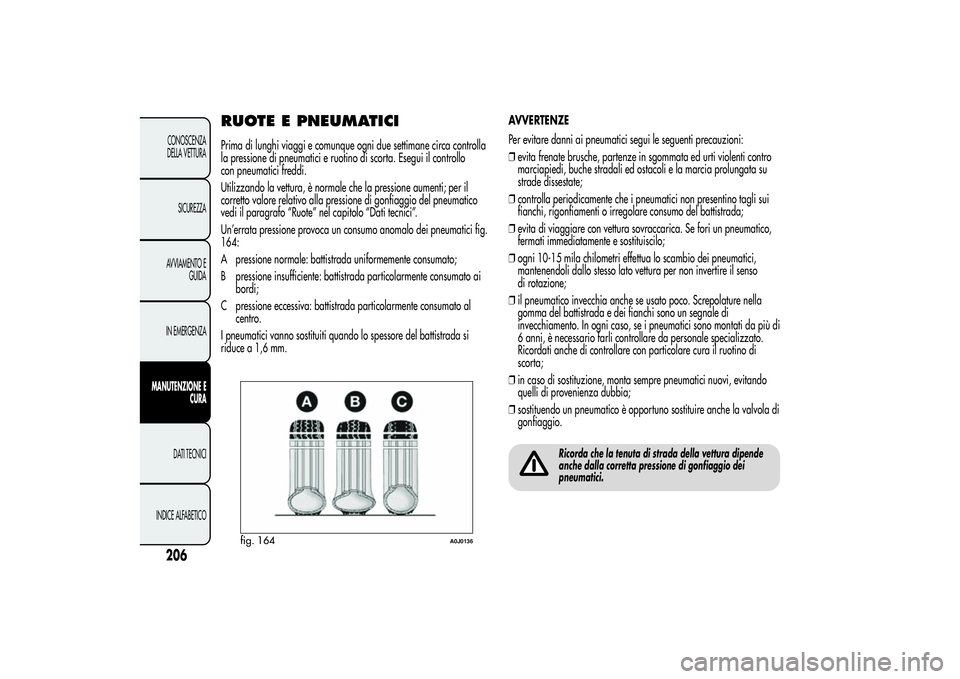

RUOTE E PNEUMATICIPrima di lunghi viaggi e comunque ogni due settimane circa controlla
la pressione di pneumatici e ruotino di scorta. Esegui il controllo
con pneumatici freddi.
Utilizzando la vettura, è normale che la pressione aumenti; per il
corretto valore relativo alla pressione di gonfiaggio del pneumatico
vedi il paragrafo “Ruote” nel capitolo “Dati tecnici”.
Un’errata pressione provoca un consumo anomalo dei pneumatici fig.
164:
A pressione normale: battistrada uniformemente consumato;
B pressione insufficiente: battistrada particolarmente consumato ai
bordi;
C pressione eccessiva: battistrada particolarmente consumato al
centro.
I pneumatici vanno sostituiti quando lo spessore del battistrada si
riduce a 1,6 mm.AVVERTENZE
Per evitare danni ai pneumatici segui le seguenti precauzioni:
❒evita frenate brusche, partenze in sgommata ed urti violenti contro
marciapiedi, buche stradali ed ostacoli e la marcia prolungata su
strade dissestate;
❒controlla periodicamente che i pneumatici non presentino tagli sui
fianchi, rigonfiamenti o irregolare consumo del battistrada;
❒evita di viaggiare con vettura sovraccarica. Se fori un pneumatico,
fermati immediatamente e sostituiscilo;
❒ogni 10-15 mila chilometri effettua lo scambio dei pneumatici,
mantenendoli dallo stesso lato vettura per non invertire il senso
di rotazione;
❒il pneumatico invecchia anche se usato poco. Screpolature nella
gomma del battistrada e dei fianchi sono un segnale di
invecchiamento. In ogni caso, se i pneumatici sono montati da più di
6 anni, è necessario farli controllare da personale specializzato.
Ricordati anche di controllare con particolare cura il ruotino di
scorta;
❒in caso di sostituzione, monta sempre pneumatici nuovi, evitando
quelli di provenienza dubbia;
❒sostituendo un pneumatico è opportuno sostituire anche la valvola di
gonfiaggio.
Ricorda che la tenuta di strada della vettura dipende
anche dalla corretta pressione di gonfiaggio dei
pneumatici.
fig. 164
A0J0136
