Alfa Romeo MiTo 2013 Notice d'entretien (in French)

Allumage du témoin quand le véhicule roule
❒Si le témoin
s'allume, cela signifie que le système est en train
d'effectuer un autodiagnostic (par exemple, à cause d'une perte
de tension).
❒Si le témoinreste allumé, s'adresser aux Services Agréés Alfa
Romeo.
Les chocs violents peuvent endommager les éléments
électroniques contenus dans la clé.

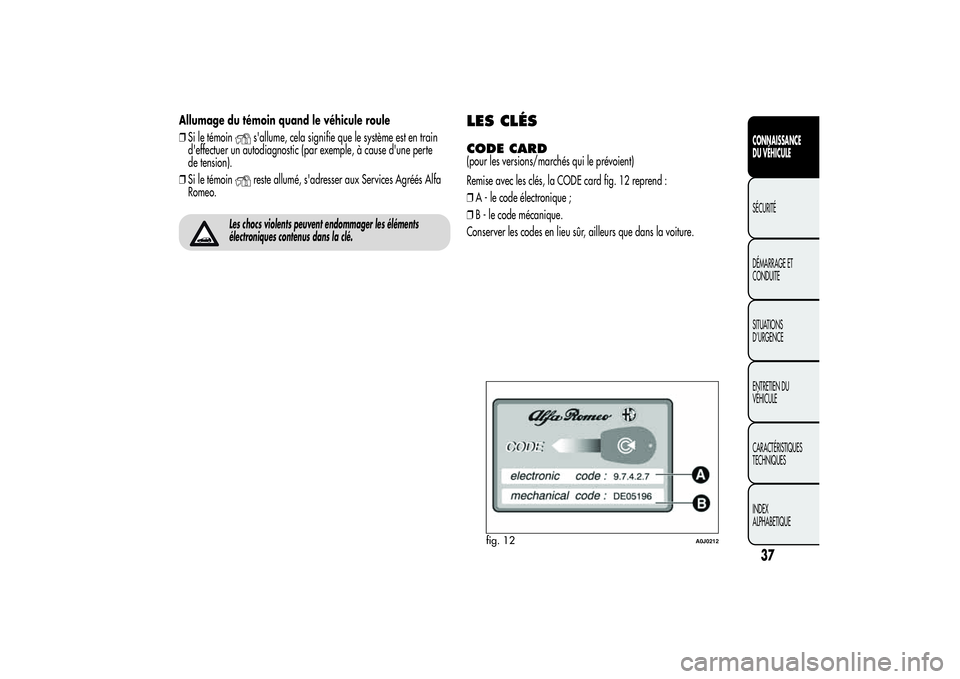

LES CLÉSCODE CARD(pour les versions/marchés qui le prévoient)
Remise avec les clés, la CODE card fig. 12 reprend :
❒A - le code électronique ;
❒B - le code mécanique.
Conserver les codes en lieu sûr, ailleurs que dans la voiture.
fig. 12
A0J0212
37CONNAISSANCE
DU VÉHICULESÉCURITÉ
DÉMARRAGE ET
CONDUITE
SITUATIONS
D’URGENCE
ENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE

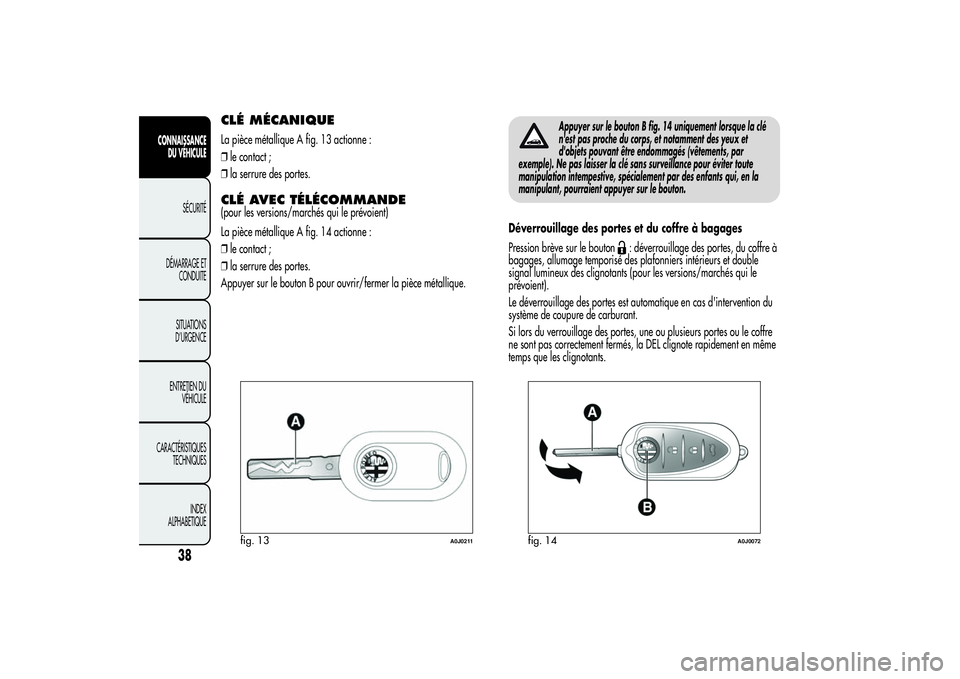

CLÉ MÉCANIQUELa pièce métallique A fig. 13 actionne :
❒le contact ;
❒la serrure des portes.CLÉ AVEC TÉLÉCOMMANDE(pour les versions/marchés qui le prévoient)
La pièce métallique A fig. 14 actionne :
❒le contact ;
❒la serrure des portes.
Appuyer sur le bouton B pour ouvrir/fermer la pièce métallique.
Appuyer sur le bouton B fig. 14 uniquement lorsque la clé
n'est pas proche du corps, et notamment des yeux et
d'objets pouvant être endommagés (vêtements, par
exemple). Ne pas laisser la clé sans surveillance pour éviter toute
manipulation intempestive, spécialement par des enfants qui, en la
manipulant, pourraient appuyer sur le bouton.
Déverrouillage des portes et du coffre à bagages
Pression brève sur le bouton
: déverrouillage des portes, du coffre à
bagages, allumage temporisé des plafonniers intérieurs et double
signal lumineux des clignotants (pour les versions/marchés qui le
prévoient).
Le déverrouillage des portes est automatique en cas d'intervention du
système de coupure de carburant.
Si lors du verrouillage des portes, une ou plusieurs portes ou le coffre
ne sont pas correctement fermés, la DEL clignote rapidement en même
temps que les clignotants.
fig. 13
A0J0211
fig. 14
A0J0072
38
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
SITUATIONS
D’URGENCE
ENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE

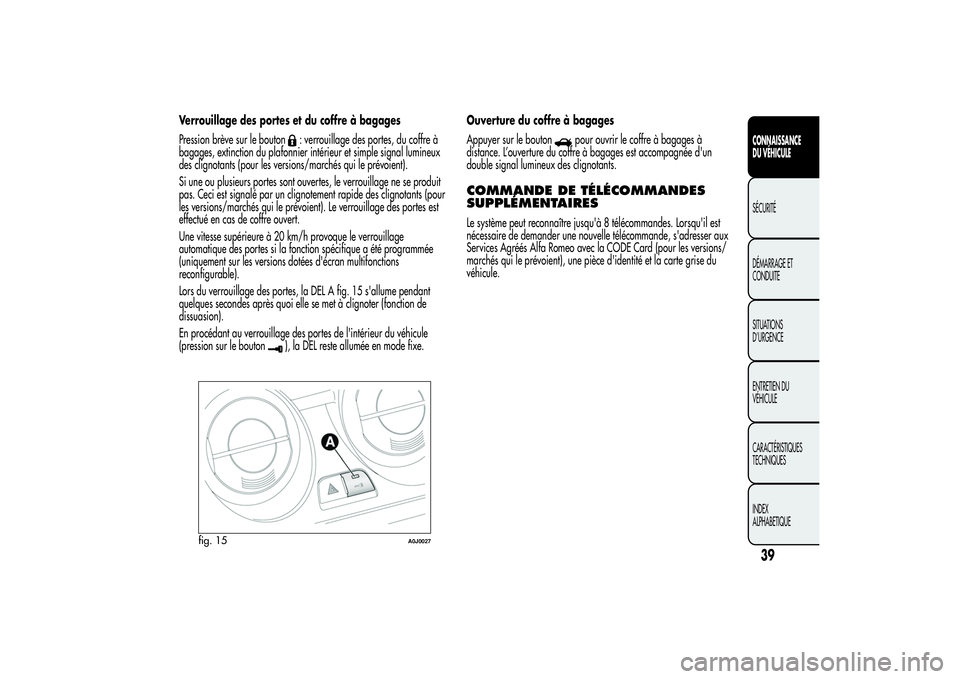

Verrouillage des portes et du coffre à bagages
Pression brève sur le bouton
: verrouillage des portes, du coffre à
bagages, extinction du plafonnier intérieur et simple signal lumineux
des clignotants (pour les versions/marchés qui le prévoient).
Si une ou plusieurs portes sont ouvertes, le verrouillage ne se produit
pas. Ceci est signalé par un clignotement rapide des clignotants (pour
les versions/marchés qui le prévoient). Le verrouillage des portes est
effectué en cas de coffre ouvert.
Une vitesse supérieure à 20 km/h provoque le verrouillage
automatique des portes si la fonction spécifique a été programmée
(uniquement sur les versions dotées d'écran multifonctions
reconfigurable).
Lors du verrouillage des portes, la DEL A fig. 15 s'allume pendant
quelques secondes après quoi elle se met à clignoter (fonction de
dissuasion).
En procédant au verrouillage des portes de l'intérieur du véhicule
(pression sur le bouton
), la DEL reste allumée en mode fixe.Ouverture du coffre à bagages
Appuyer sur le bouton
pour ouvrir le coffre à bagages à
distance. L’ouverture du coffre à bagages est accompagnée d'un
double signal lumineux des clignotants.
COMMANDE DE TÉLÉCOMMANDES
SUPPLÉMENTAIRESLe système peut reconnaître jusqu'à 8 télécommandes. Lorsqu'il est
nécessaire de demander une nouvelle télécommande, s'adresser aux
Services Agréés Alfa Romeo avec la CODE Card (pour les versions/
marchés qui le prévoient), une pièce d'identité et la carte grise du
véhicule.
fig. 15
A0J0027
39CONNAISSANCE
DU VÉHICULESÉCURITÉ
DÉMARRAGE ET
CONDUITE
SITUATIONS
D’URGENCE
ENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE

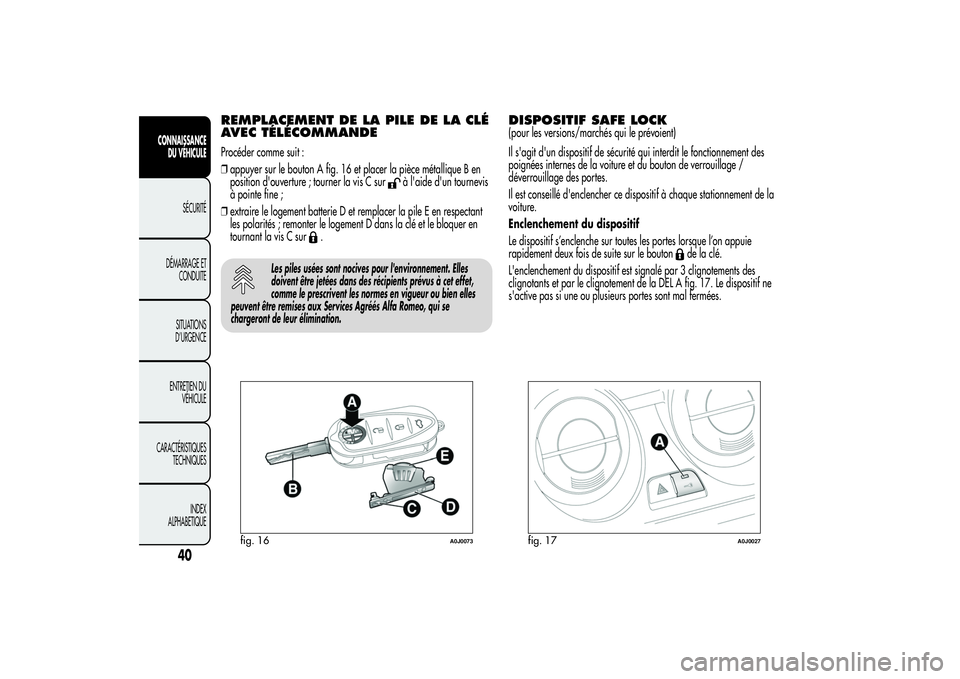

REMPLACEMENT DE LA PILE DE LA CLÉ
AVEC TÉLÉCOMMANDEProcéder comme suit :
❒appuyer sur le bouton A fig. 16 et placer la pièce métallique B en
position d'ouverture ; tourner la vis C sur
à l'aide d'un tournevis
à pointe fine ;
❒extraire le logement batterie D et remplacer la pile E en respectant
les polarités ; remonter le logement D dans la clé et le bloquer en
tournant la vis C sur
.
Les piles usées sont nocives pour l'environnement. Elles
doivent être jetées dans des récipients prévus à cet effet,
comme le prescrivent les normes en vigueur ou bien elles
peuvent être remises aux Services Agréés Alfa Romeo, qui se
chargeront de leur élimination.
DISPOSITIF SAFE LOCK(pour les versions/marchés qui le prévoient)
Il s'agit d'un dispositif de sécurité qui interdit le fonctionnement des
poignées internes de la voiture et du bouton de verrouillage /
déverrouillage des portes.
Il est conseillé d'enclencher ce dispositif à chaque stationnement de la
voiture.
Enclenchement du dispositif
Le dispositif s’enclenche sur toutes les portes lorsque l’on appuie
rapidement deux fois de suite sur le bouton
de la clé.
L'enclenchement du dispositif est signalé par 3 clignotements des
clignotants et par le clignotement de la DEL A fig. 17. Le dispositif ne
s'active pas si une ou plusieurs portes sont mal fermées.
fig. 16
A0J0073
fig. 17
A0J0027
40
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
SITUATIONS
D’URGENCE
ENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE

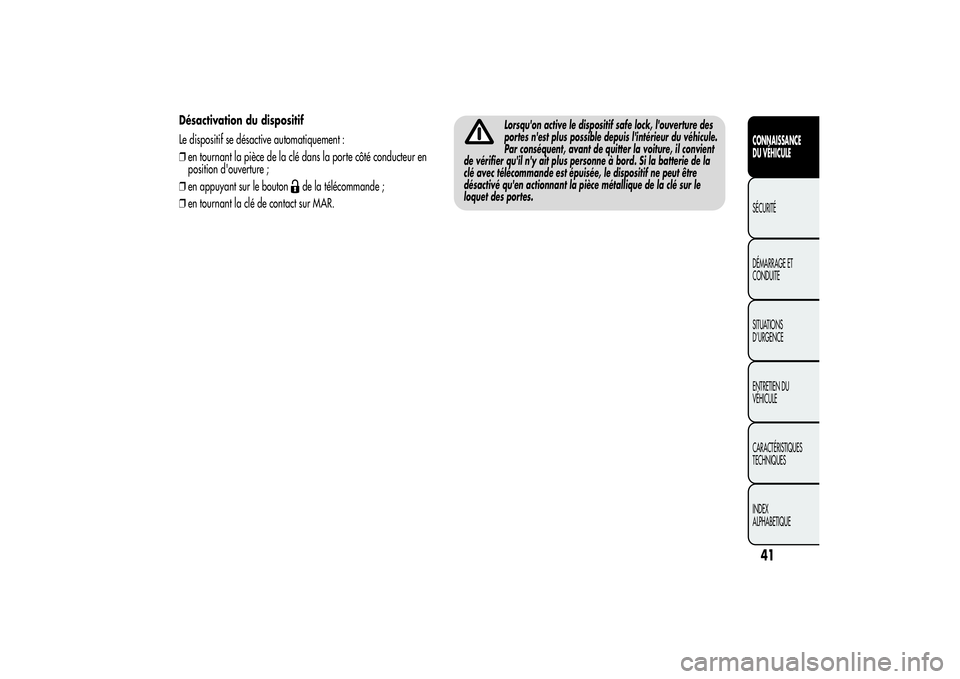

Désactivation du dispositif
Le dispositif se désactive automatiquement :
❒en tournant la pièce de la clé dans la porte côté conducteur en
position d'ouverture ;
❒en appuyant sur le bouton
de la télécommande ;
❒en tournant la clé de contact sur MAR.
Lorsqu'on active le dispositif safe lock, l'ouverture des
portes n'est plus possible depuis l'intérieur du véhicule.
Par conséquent, avant de quitter la voiture, il convient
de vérifier qu'il n'y ait plus personne à bord. Si la batterie de la
clé avec télécommande est épuisée, le dispositif ne peut être
désactivé qu'en actionnant la pièce métallique de la clé sur le
loquet des portes.
41CONNAISSANCE
DU VÉHICULESÉCURITÉ
DÉMARRAGE ET
CONDUITE
SITUATIONS
D’URGENCE
ENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE

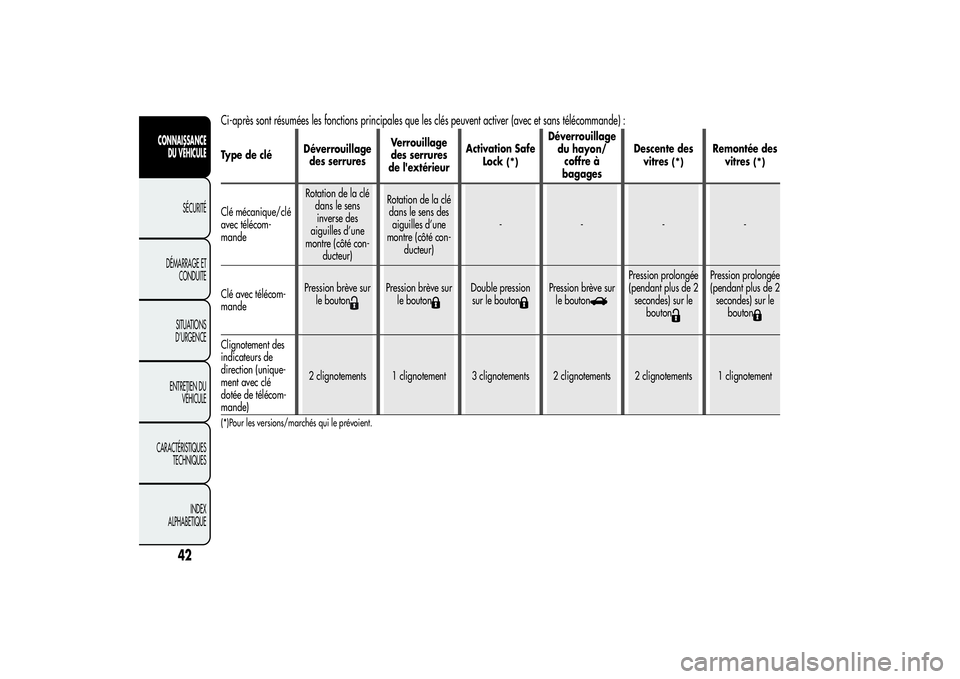

Ci-après sont résumées les fonctions principales que les clés peuvent activer (avec et sans télécommande) :Type de cléDéverrouillage
des serruresVerrouillage
des serrures
de l'extérieurActivation Safe
Lock
(*)
Déverrouillage
du hayon/
coffre à
bagagesDescente des
vitres
(*)
Remontée des
vitres
(*)
Clé mécanique/clé
avec télécom-
mandeRotation de la clé
dans le sens
inverse des
aiguilles d’une
montre (côté con-
ducteur)Rotation de la clé
dans le sens des
aiguilles d’une
montre (côté con-
ducteur)----
Clé avec télécom-
mandePression brève sur
le bouton
Pression brève sur
le bouton
Double pression
sur le bouton
Pression brève sur
le bouton
Pression prolongée
(pendant plus de 2
secondes) sur le
bouton
Pression prolongée
(pendant plus de 2
secondes) sur le
bouton
Clignotement des
indicateurs de
direction (unique-
ment avec clé
dotée de télécom-
mande)2 clignotements 1 clignotement 3 clignotements 2 clignotements 2 clignotements 1 clignotement(*)Pour les versions/marchés qui le prévoient.
42
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
SITUATIONS
D’URGENCE
ENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE

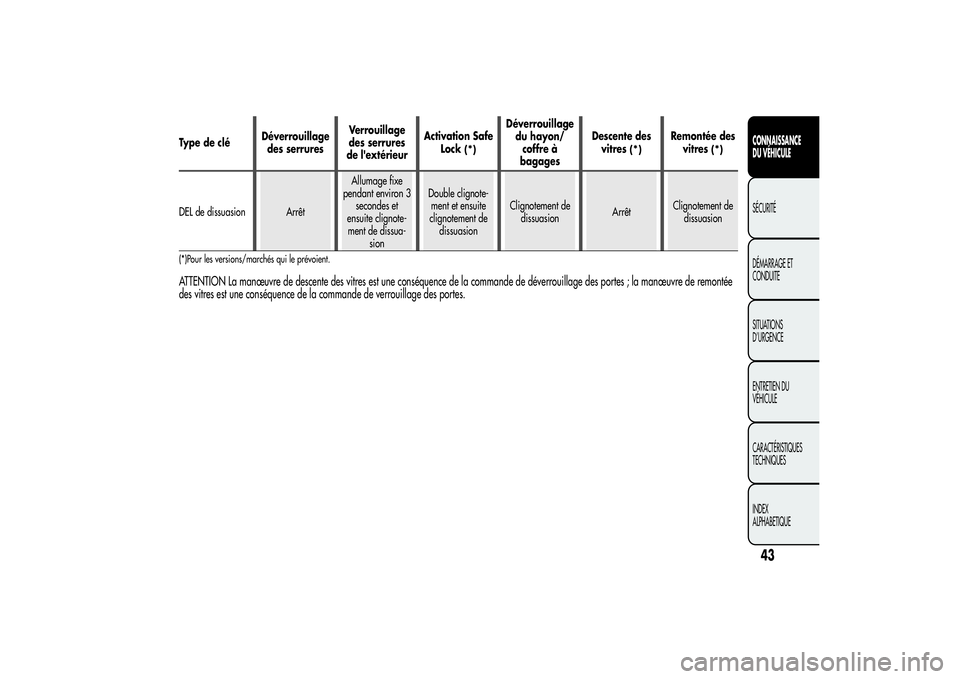

Type de cléDéverrouillage
des serruresVerrouillage
des serrures
de l'extérieurActivation Safe
Lock
(*)
Déverrouillage
du hayon/
coffre à
bagagesDescente des
vitres
(*)
Remontée des
vitres
(*)
DEL de dissuasion ArrêtAllumage fixe
pendant environ 3
secondes et
ensuite clignote-
ment de dissua-
sionDouble clignote-
ment et ensuite
clignotement de
dissuasionClignotement de
dissuasionArrêtClignotement de
dissuasion(*)Pour les versions/marchés qui le prévoient.ATTENTION La manœuvre de descente des vitres est une conséquence de la commande de déverrouillage des portes ; la manœuvre de remontée
des vitres est une conséquence de la commande de verrouillage des portes.
43CONNAISSANCE
DU VÉHICULESÉCURITÉ
DÉMARRAGE ET
CONDUITE
SITUATIONS
D’URGENCE
ENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE

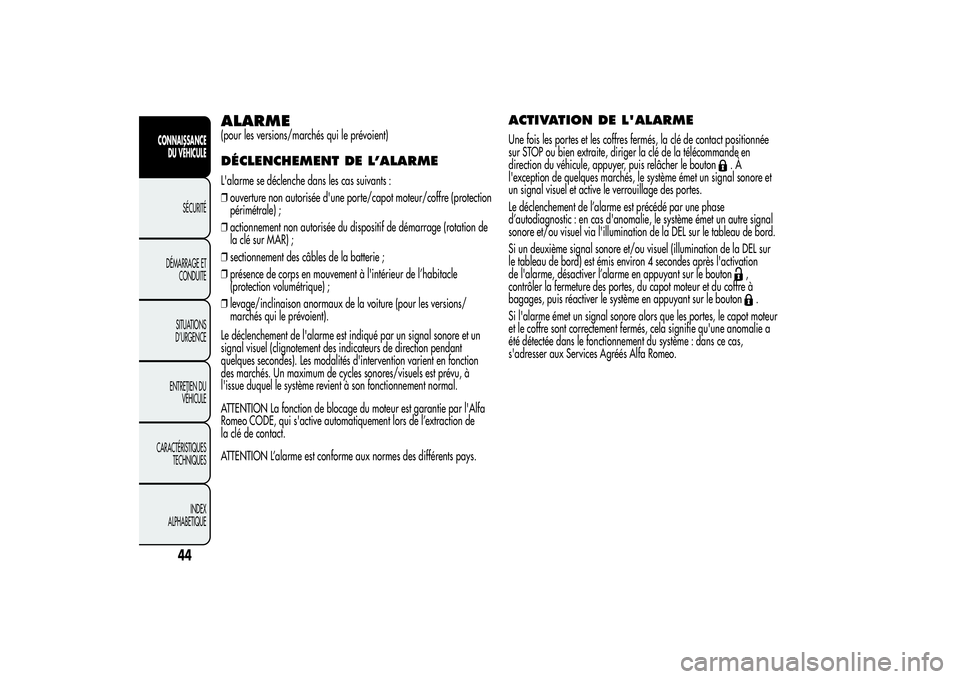

ALARME(pour les versions/marchés qui le prévoient)DÉCLENCHEMENT DE L’ALARMEL'alarme se déclenche dans les cas suivants :
❒ouverture non autorisée d'une porte/capot moteur/coffre (protection
périmétrale) ;
❒actionnement non autorisée du dispositif de démarrage (rotation de
la clé sur MAR) ;
❒sectionnement des câbles de la batterie ;
❒présence de corps en mouvement à l'intérieur de l’habitacle
(protection volumétrique) ;
❒levage/inclinaison anormaux de la voiture (pour les versions/
marchés qui le prévoient).
Le déclenchement de l'alarme est indiqué par un signal sonore et un
signal visuel (clignotement des indicateurs de direction pendant
quelques secondes). Les modalités d'intervention varient en fonction
des marchés. Un maximum de cycles sonores/visuels est prévu, à
l'issue duquel le système revient à son fonctionnement normal.
ATTENTION La fonction de blocage du moteur est garantie par l'Alfa
Romeo CODE, qui s'active automatiquement lors de l’extraction de
la clé de contact.
ATTENTION L’alarme est conforme aux normes des différents pays.
ACTIVATION DE L'ALARMEUne fois les portes et les coffres fermés, la clé de contact positionnée
sur STOP ou bien extraite, diriger la clé de la télécommande en
direction du véhicule, appuyer, puis relâcher le bouton
.À
l'exception de quelques marchés, le système émet un signal sonore et
un signal visuel et active le verrouillage des portes.
Le déclenchement de l’alarme est précédé par une phase
d’autodiagnostic : en cas d'anomalie, le système émet un autre signal
sonore et/ou visuel via l'illumination de la DEL sur le tableau de bord.
Si un deuxième signal sonore et/ou visuel (illumination de la DEL sur
le tableau de bord) est émis environ 4 secondes après l'activation
de l'alarme, désactiver l’alarme en appuyant sur le bouton
,
contrôler la fermeture des portes, du capot moteur et du coffre à
bagages, puis réactiver le système en appuyant sur le bouton.
Si l'alarme émet un signal sonore alors que les portes, le capot moteur
et le coffre sont correctement fermés, cela signifie qu'une anomalie a
été détectée dans le fonctionnement du système : dans ce cas,
s'adresser aux Services Agréés Alfa Romeo.
44
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
SITUATIONS
D’URGENCE
ENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE

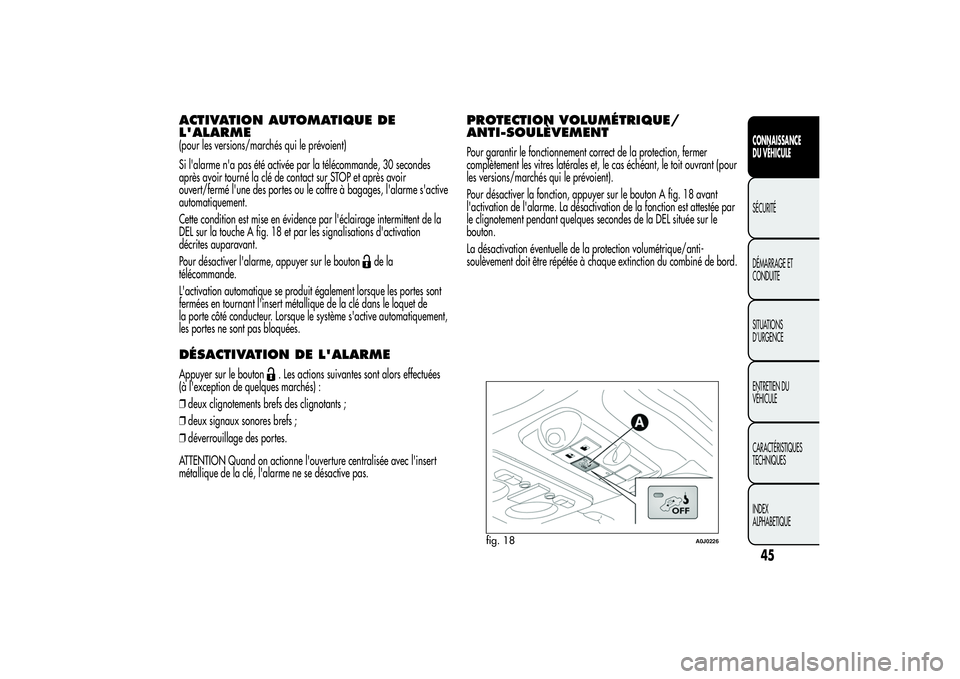

ACTIVATION AUTOMATIQUE DE
L'ALARME(pour les versions/marchés qui le prévoient)
Si l'alarme n'a pas été activée par la télécommande, 30 secondes
après avoir tourné la clé de contact sur STOP et après avoir
ouvert/fermé l'une des portes ou le coffre à bagages, l'alarme s'active
automatiquement.
Cette condition est mise en évidence par l'éclairage intermittent de la
DEL sur la touche A fig. 18 et par les signalisations d'activation
décrites auparavant.
Pour désactiver l'alarme, appuyer sur le bouton
de la
télécommande.
L'activation automatique se produit également lorsque les portes sont
fermées en tournant l'insert métallique de la clé dans le loquet de
la porte côté conducteur. Lorsque le système s'active automatiquement,
les portes ne sont pas bloquées.
DÉSACTIVATION DE L'ALARMEAppuyer sur le bouton
. Les actions suivantes sont alors effectuées
(à l'exception de quelques marchés) :
❒deux clignotements brefs des clignotants ;
❒deux signaux sonores brefs ;
❒déverrouillage des portes.
ATTENTION Quand on actionne l'ouverture centralisée avec l'insert
métallique de la clé, l'alarme ne se désactive pas.
PROTECTION VOLUMÉTRIQUE/
ANTI-SOULÈVEMENTPour garantir le fonctionnement correct de la protection, fermer
complètement les vitres latérales et, le cas échéant, le toit ouvrant (pour
les versions/marchés qui le prévoient).
Pour désactiver la fonction, appuyer sur le bouton A fig. 18 avant
l'activation de l'alarme. La désactivation de la fonction est attestée par
le clignotement pendant quelques secondes de la DEL située sur le
bouton.
La désactivation éventuelle de la protection volumétrique/anti-
soulèvement doit être répétée à chaque extinction du combiné de bord.
fig. 18
A0J0226
45CONNAISSANCE
DU VÉHICULESÉCURITÉ
DÉMARRAGE ET
CONDUITE
SITUATIONS
D’URGENCE
ENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE

DÉSACTIVATION DE L'ALARMEPour désactiver complètement l'alarme (par exemple lorsque le
véhicule n'est pas utilisé pendant de longues périodes), fermer
simplement le véhicule en tournant l'insert métallique de la clé avec la
télécommande dans la serrure.
ATTENTION Si les piles de la clé avec télécommande sont déchargées
ou bien en cas de panne du système, pour désactiver l'alarme,
introduire la clé dans le contact et la tourner en position MAR.
DÉMARREURLa clé peut tourner dans trois positions différentes fig. 19 :
❒STOP : moteur coupé, clé extractible, verrouillage de la direction.
Certains dispositifs électriques (par ex., autoradio, fermeture
centralisée des portes, alarme, etc.) restent en service ;
❒MAR : position de marche. Tous les dispositifs électriques peuvent
fonctionner ;
❒AVV : démarrage du moteur.
Le démarreur est pourvu d'un mécanisme de sécurité qui oblige, en
cas de ratés au démarrage, à ramener la clé dans la position STOP
avant de répéter la manœuvre de démarrage.
En cas de violation du démarreur (par ex., une
tentative de vol), faire contrôler le fonctionnement
auprès des Services Agréés Alfa Romeo avant de
poursuivre la route.
fig. 19
A0J0031
46
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
SITUATIONS
D’URGENCE
ENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
