Alfa Romeo MiTo 2016 Užívateľská príručka (in Slovak)
Manufacturer: ALFA ROMEO, Model Year: 2016, Model line: MiTo, Model: Alfa Romeo MiTo 2016Pages: 282, PDF Size: 8.56 MB
Page 161 of 282

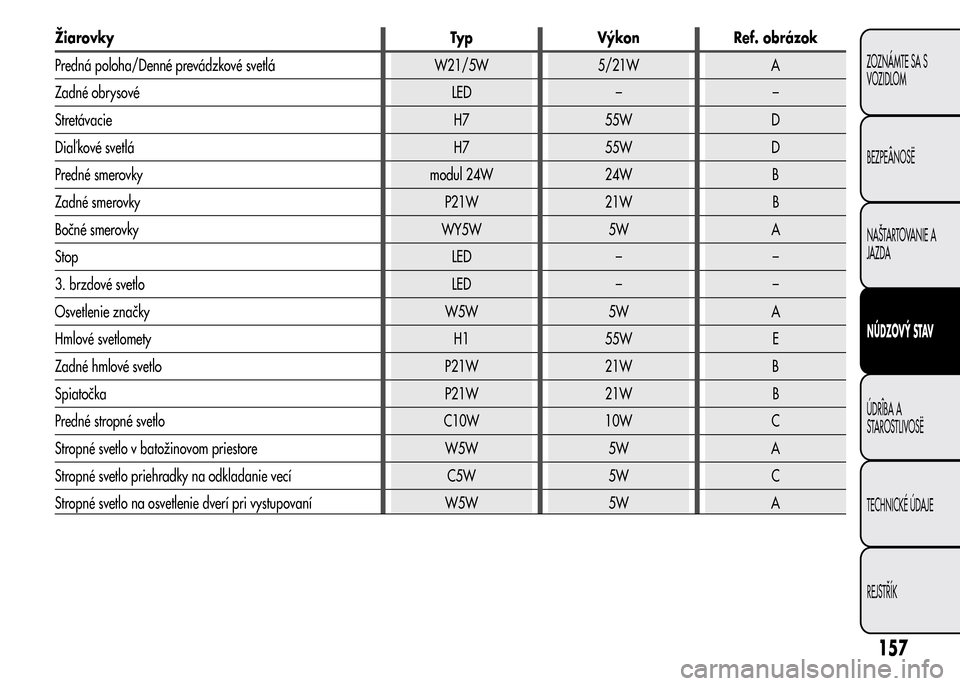

Žiarovky Typ Výkon Ref. obrázok
Predná poloha/Denné prevádzkové svetlá W21/5W 5/21W A
Zadné obrysové LED – –
Stretávacie H7 55W D
Diaľ kové svetlá H7 55W D
Predné smerovky modul 24W 24W B
Zadné smerovky P21W 21W B
Bočné smerovky WY5W 5W A
Stop LED – –
3. brzdové svetlo LED – –
Osvetlenie značky W5W 5W A
Hmlové svetlomety H1 55W E
Zadné hmlové svetlo P21W 21W B
Spiatočka P21W 21W B
Predné stropné svetlo C10W 10W C
Stropné svetlo v batožinovom priestore W5W 5W A
Stropné svetlo priehradky na odkladanie vecí C5W 5W C
Stropné svetlo na osvetlenie dverí pri vystupovaní W5W 5W A
157
ZOZNÁMTE SA S
VOZIDLOM
BEZPEÂNOSË
NAŠTARTOVANIE A
JAZDA
NÚDZOVÝ STAV
ÚDRÎBA A
STAROSTLIVOSË
TECHNICKÉ ÚDAJE
REJSTŘÍK
Page 162 of 282

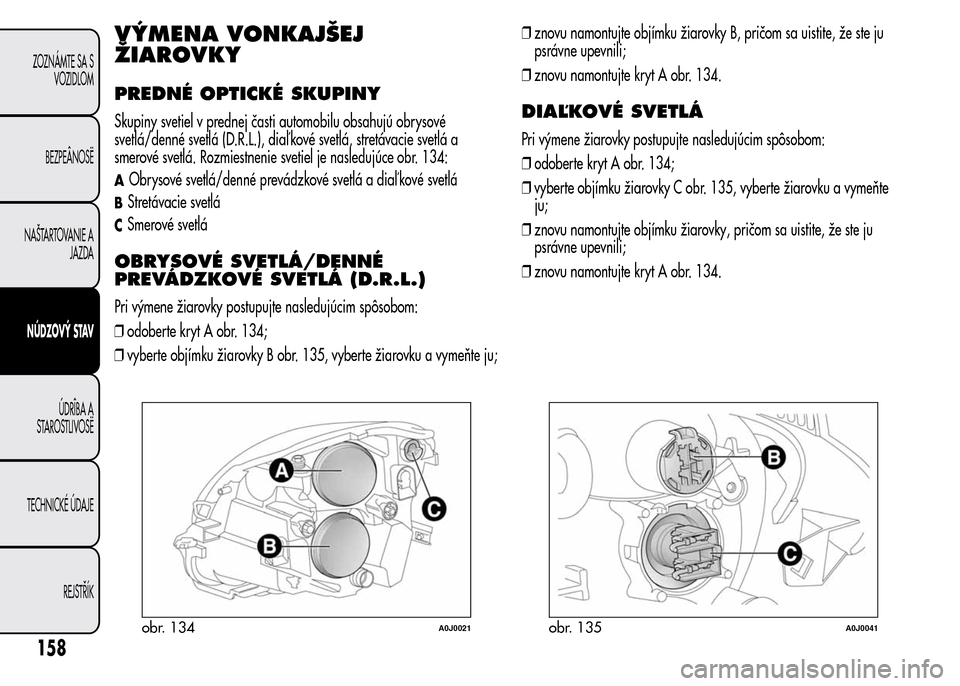

VÝMENA VONKAJŠEJ
ŽIAROVKY
PREDNÉ OPTICKÉ SKUPINY
Skupiny svetiel v prednej časti automobilu obsahujú obrysové
svetlá/denné svetlá (D.R.L.), diaľ kové svetlá, stretávacie svetlá a
smerové svetlá. Rozmiestnenie svetiel je nasledujúce obr. 134:
AObrysové svetlá/denné prevádzkové svetlá a diaľ kové svetlá
BStretávacie svetlá
CSmerové svetlá
OBRYSOVÉ SVETLÁ/DENNÉ
PREVÁDZKOVÉ SVETLÁ (D.R.L.)
Pri výmene žiarovky postupujte nasledujúcim spôsobom:
❒odoberte kryt A obr. 134;
❒vyberte objímku žiarovky B obr. 135, vyberte žiarovku a vymeňte ju;❒znovu namontujte objímku žiarovky B, pričom sa uistite, že ste ju
psrávne upevnili;
❒znovu namontujte kryt A obr. 134.
DIAĽKOVÉ SVETLÁ
Pri výmene žiarovky postupujte nasledujúcim spôsobom:
❒odoberte kryt A obr. 134;
❒vyberte objímku žiarovky C obr. 135, vyberte žiarovku a vymeňte
ju;
❒znovu namontujte objímku žiarovky, pričom sa uistite, že ste ju
psrávne upevnili;
❒znovu namontujte kryt A obr. 134.
obr. 134A0J0021obr. 135A0J0041
158
ZOZNÁMTE SA S
VOZIDLOM
BEZPEÂNOSË
NAŠTARTOVANIE A
JAZDA
NÚDZOVÝ STAV
ÚDRÎBA A
STAROSTLIVOSË
TECHNICKÉ ÚDAJE
REJSTŘÍK
Page 163 of 282

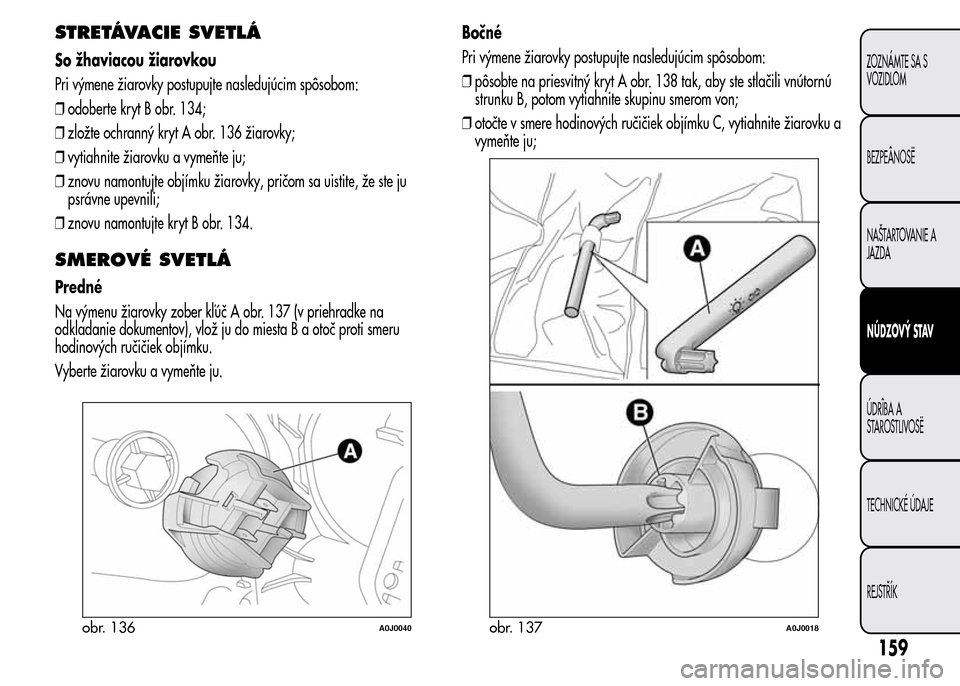

STRETÁVACIE SVETLÁ
So žhaviacou žiarovkou
Pri výmene žiarovky postupujte nasledujúcim spôsobom:
❒odoberte kryt B obr. 134;
❒zložte ochranný kryt A obr. 136 žiarovky;
❒vytiahnite žiarovku a vymeňte ju;
❒znovu namontujte objímku žiarovky, pričom sa uistite, že ste ju
psrávne upevnili;
❒znovu namontujte kryt B obr. 134.
SMEROVÉ SVETLÁ
Predné
Na výmenu žiarovky zober kľúč A obr. 137 (v priehradke na
odkladanie dokumentov), vlož ju do miesta B a otoč proti smeru
hodinových ručičiek objímku.
Vyberte žiarovku a vymeňte ju.Bočné
Pri výmene žiarovky postupujte nasledujúcim spôsobom:
❒pôsobte na priesvitný kryt A obr. 138 tak, aby ste stlačili vnútornú
strunku B, potom vytiahnite skupinu smerom von;
❒otočte v smere hodinových ručičiek objímku C, vytiahnite žiarovku a
vymeňte ju;
obr. 136A0J0040obr. 137A0J0018
159
ZOZNÁMTE SA S
VOZIDLOM
BEZPEÂNOSË
NAŠTARTOVANIE A
JAZDA
NÚDZOVÝ STAV
ÚDRÎBA A
STAROSTLIVOSË
TECHNICKÉ ÚDAJE
REJSTŘÍK
Page 164 of 282

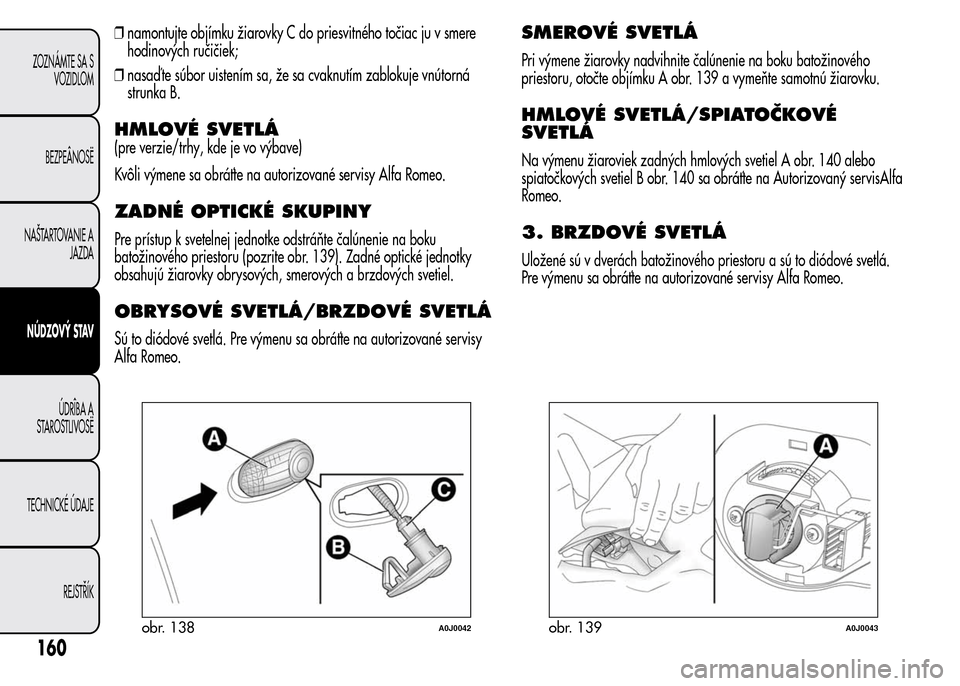

❒namontujte objímku žiarovky C do priesvitného točiac ju v smere
hodinových ručičiek;
❒nasaď te súbor uistením sa, že sa cvaknutím zablokuje vnútorná
strunka B.
HMLOVÉ SVETLÁ
(pre verzie/trhy, kde je vo výbave)
Kvôli výmene sa obráťte na autorizované servisy Alfa Romeo.
ZADNÉ OPTICKÉ SKUPINY
Pre prístup k svetelnej jednotke odstráňte čalúnenie na boku
batožinového priestoru (pozrite obr. 139). Zadné optické jednotky
obsahujú žiarovky obrysových, smerových a brzdových svetiel.
OBRYSOVÉ SVETLÁ/BRZDOVÉ SVETLÁ
Sú to diódové svetlá. Pre výmenu sa obráťte na autorizované servisy
Alfa Romeo.
SMEROVÉ SVETLÁ
Pri výmene žiarovky nadvihnite čalúnenie na boku batožinového
priestoru, otočte objímku A obr. 139 a vymeňte samotnú žiarovku.
HMLOVÉ SVETLÁ/SPIATOČKOVÉ
SVETLÁ
Na výmenu žiaroviek zadných hmlových svetiel A obr. 140 alebo
spiatočkových svetiel B obr. 140 sa obráťte na Autorizovaný servisAlfa
Romeo.
3. BRZDOVÉ SVETLÁ
Uložené sú v dverách batožinového priestoru a sú to diódové svetlá.
Pre výmenu sa obráťte na autorizované servisy Alfa Romeo.
obr. 138A0J0042obr. 139A0J0043
160
ZOZNÁMTE SA S
VOZIDLOM
BEZPEÂNOSË
NAŠTARTOVANIE A
JAZDA
NÚDZOVÝ STAV
ÚDRÎBA A
STAROSTLIVOSË
TECHNICKÉ ÚDAJE
REJSTŘÍK
Page 165 of 282

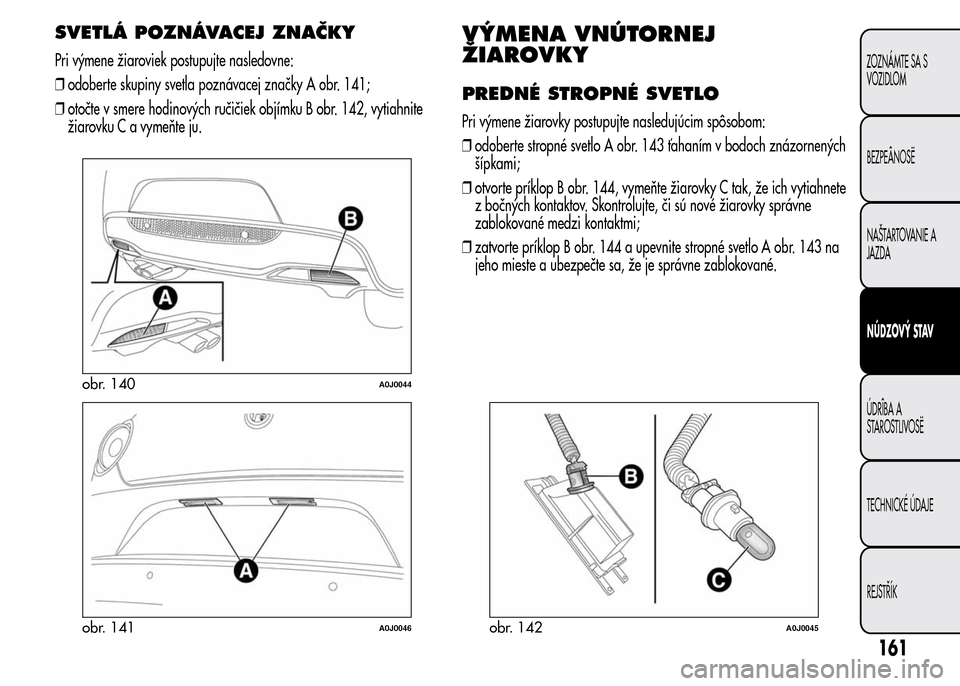

SVETLÁ POZNÁVACEJ ZNAČKY
Pri výmene žiaroviek postupujte nasledovne:
❒odoberte skupiny svetla poznávacej značky A obr. 141;
❒otočte v smere hodinových ručičiek objímku B obr. 142, vytiahnite
žiarovku C a vymeňte ju.
VÝMENA VNÚTORNEJ
ŽIAROVKY
PREDNÉ STROPNÉ SVETLO
Pri výmene žiarovky postupujte nasledujúcim spôsobom:
❒odoberte stropné svetlo A obr. 143 ťahaním v bodoch znázornených
šípkami;
❒otvorte príklop B obr. 144, vymeňte žiarovky C tak, že ich vytiahnete
z bočných kontaktov. Skontrolujte, či sú nové žiarovky správne
zablokované medzi kontaktmi;
❒zatvorte príklop B obr. 144 a upevnite stropné svetlo A obr. 143 na
jeho mieste a ubezpečte sa, že je správne zablokované.
obr. 140A0J0044
obr. 141A0J0046obr. 142A0J0045
161
ZOZNÁMTE SA S
VOZIDLOM
BEZPEÂNOSË
NAŠTARTOVANIE A
JAZDA
NÚDZOVÝ STAV
ÚDRÎBA A
STAROSTLIVOSË
TECHNICKÉ ÚDAJE
REJSTŘÍK
Page 166 of 282

STROPNÉ OSVETLENIE BATOŽINOVÉHO
PRIESTORU
Pri výmene žiarovky postupujte nasledujúcim spôsobom:
❒otvorte batožinový priestor a vyberte stropné svetlo A obr. 145
zatlačením v bode, ktorý ukazuje šípka;❒otvorte kryt B obr. 146 a vymeňte žiarovku;
❒zatvorte kryt B na rozptyľovacom tienidle;
❒namontujte stropné svetlo A obr. 145 nasadením ho do správnej
pozície najskôr z jednej strany a potom zatlačte na druhú stranu,
kým nezačujete cvaknutie zablokovania.
obr. 143A0J0120
obr. 144A0J0121
obr. 145A0J0119
obr. 146A0J0118
162
ZOZNÁMTE SA S
VOZIDLOM
BEZPEÂNOSË
NAŠTARTOVANIE A
JAZDA
NÚDZOVÝ STAV
ÚDRÎBA A
STAROSTLIVOSË
TECHNICKÉ ÚDAJE
REJSTŘÍK
Page 167 of 282

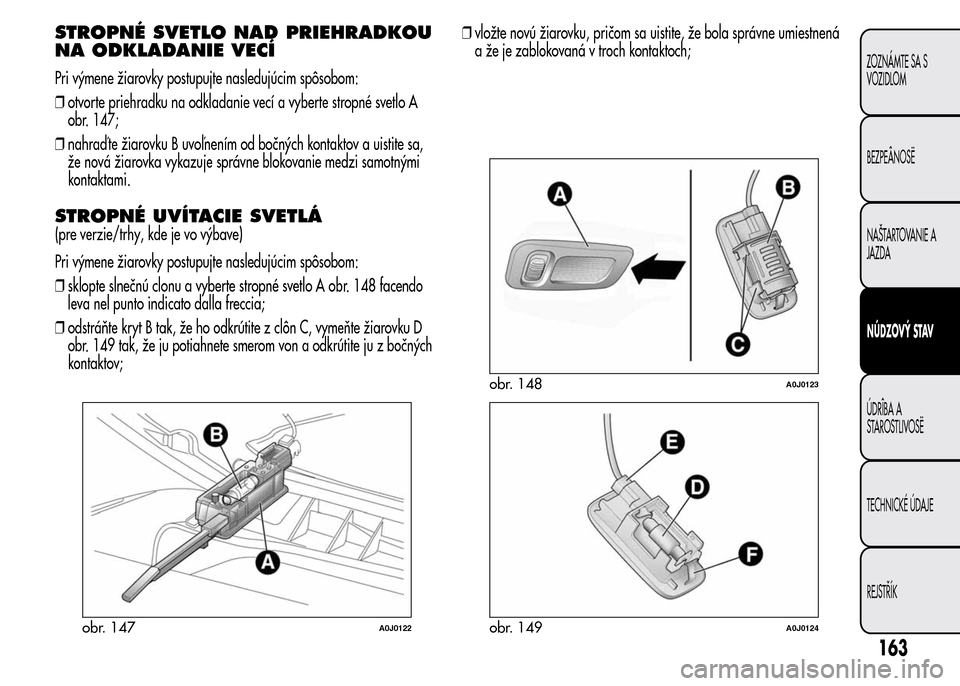

STROPNÉ SVETLO NAD PRIEHRADKOU
NA ODKLADANIE VECÍ
Pri výmene žiarovky postupujte nasledujúcim spôsobom:
❒otvorte priehradku na odkladanie vecí a vyberte stropné svetlo A
obr. 147;
❒nahraď te žiarovku B uvoľnením od bočných kontaktov a uistite sa,
že nová žiarovka vykazuje správne blokovanie medzi samotnými
kontaktami.
STROPNÉ UVÍTACIE SVETLÁ
(pre verzie/trhy, kde je vo výbave)
Pri výmene žiarovky postupujte nasledujúcim spôsobom:
❒sklopte slnečnú clonu a vyberte stropné svetlo A obr. 148 facendo
leva nel punto indicato dalla freccia;
❒odstráňte kryt B tak, že ho odkrútite z clôn C, vymeňte žiarovku D
obr. 149 tak, že ju potiahnete smerom von a odkrútite ju z bočných
kontaktov;❒vložte novú žiarovku, pričom sa uistite, že bola správne umiestnená
a že je zablokovaná v troch kontaktoch;
obr. 147A0J0122
obr. 148A0J0123
obr. 149A0J0124
163
ZOZNÁMTE SA S
VOZIDLOM
BEZPEÂNOSË
NAŠTARTOVANIE A
JAZDA
NÚDZOVÝ STAV
ÚDRÎBA A
STAROSTLIVOSË
TECHNICKÉ ÚDAJE
REJSTŘÍK
Page 168 of 282

❒znovu namontujte kryt B obr. 148 , pričom ho správne vložte medzi
clony C;
❒znovu namontujte stropné svetlo tak, že ho najskôr vložíte z boku E
obr. 149, potom stlačte druhú stranu, až kým nebude počuť
zacvaknutie jazýčka F.

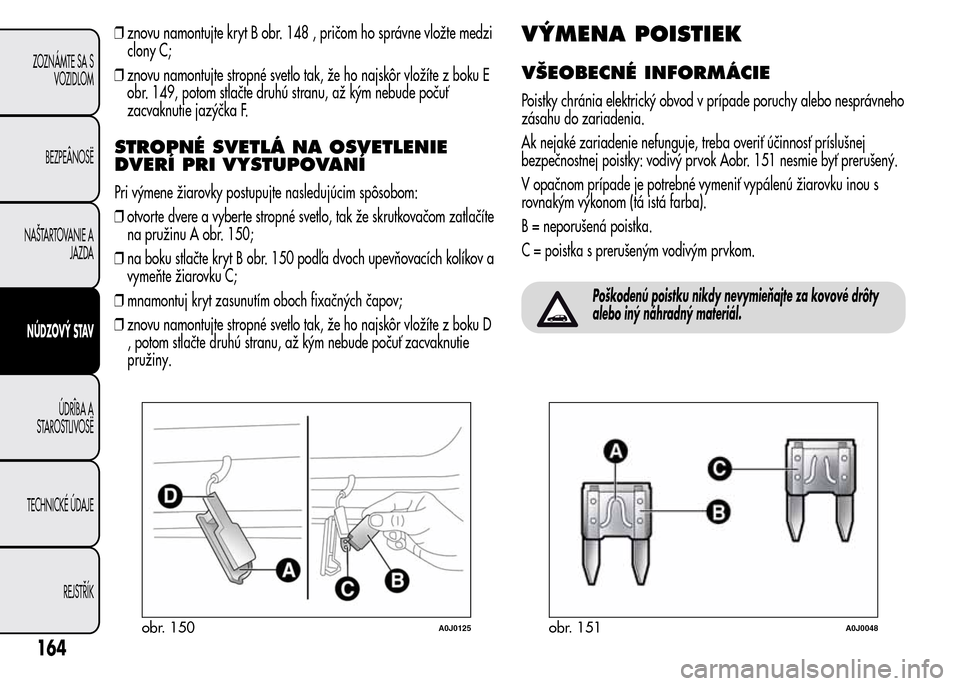

STROPNÉ SVETLÁ NA OSVETLENIE
DVERÍ PRI VYSTUPOVANÍ
Pri výmene žiarovky postupujte nasledujúcim spôsobom:
❒otvorte dvere a vyberte stropné svetlo, tak že skrutkovačom zatlačíte
na pružinu A obr. 150;
❒na boku stlačte kryt B obr. 150 podľa dvoch upevňovacích kolíkov a
vymeňte žiarovku C;
❒mnamontuj kryt zasunutím oboch fixačných čapov;
❒znovu namontujte stropné svetlo tak, že ho najskôr vložíte z boku D
, potom stlačte druhú stranu, až kým nebude počuť zacvaknutie
pružiny.
VÝMENA POISTIEK
VŠEOBECNÉ INFORMÁCIE
Poistky chránia elektrický obvod v prípade poruchy alebo nesprávneho
zásahu do zariadenia.
Ak nejaké zariadenie nefunguje, treba overiť účinnosť príslušnej
bezpečnostnej poistky: vodivý prvok Aobr. 151 nesmie byť prerušený.
V opačnom prípade je potrebné vymeniť vypálenú žiarovku inou s
rovnakým výkonom (tá istá farba).
B = neporušená poistka.
C = poistka s prerušeným vodivým prvkom.
Poškodenú poistku nikdy nevymieňajte za kovové drôty
alebo iný náhradný materiál.
obr. 150A0J0125obr. 151A0J0048
164
ZOZNÁMTE SA S
VOZIDLOM
BEZPEÂNOSË
NAŠTARTOVANIE A
JAZDA
NÚDZOVÝ STAV
ÚDRÎBA A
STAROSTLIVOSË
TECHNICKÉ ÚDAJE
REJSTŘÍK
Page 169 of 282

V prípade, že by sa poistka znova prerušila, obráťte sa
na autorizované servisy Alfa Romeo.
V žiadnom prípade nenahrádzajte poistku inou, ktorá
má vyššiu hodnotu intenzity prúdu: VZNIKÁ
NEBEZPEČENSTVO POŽIARU.
Ak zasiahne všeobecná ochranná poistka (MAXI-FUSE,
MEGA-FUSE, MIDI-FUSE), obráťte sa na autorizované
servisy Alfa Romeo.
Pred výmenou poistky dbajte na to, aby ste vytiahli
kľúč zo štartovacieho zariadenia a vypli a/alebo
odpojili všetky spotrebiče.
Ak sa poškodí všeobecná poistka ochrany
bezpečnostných systémov (systém air bag, brzdový
systém), systému pohonných jednotiek (systém
motora, systém prevodovky) alebo systému riadenia, obráťte sa
na autorizované servisy Alfa Romeo.
165
ZOZNÁMTE SA S
VOZIDLOM
BEZPEÂNOSË
NAŠTARTOVANIE A
JAZDA
NÚDZOVÝ STAV
ÚDRÎBA A
STAROSTLIVOSË
TECHNICKÉ ÚDAJE
REJSTŘÍK
Page 170 of 282

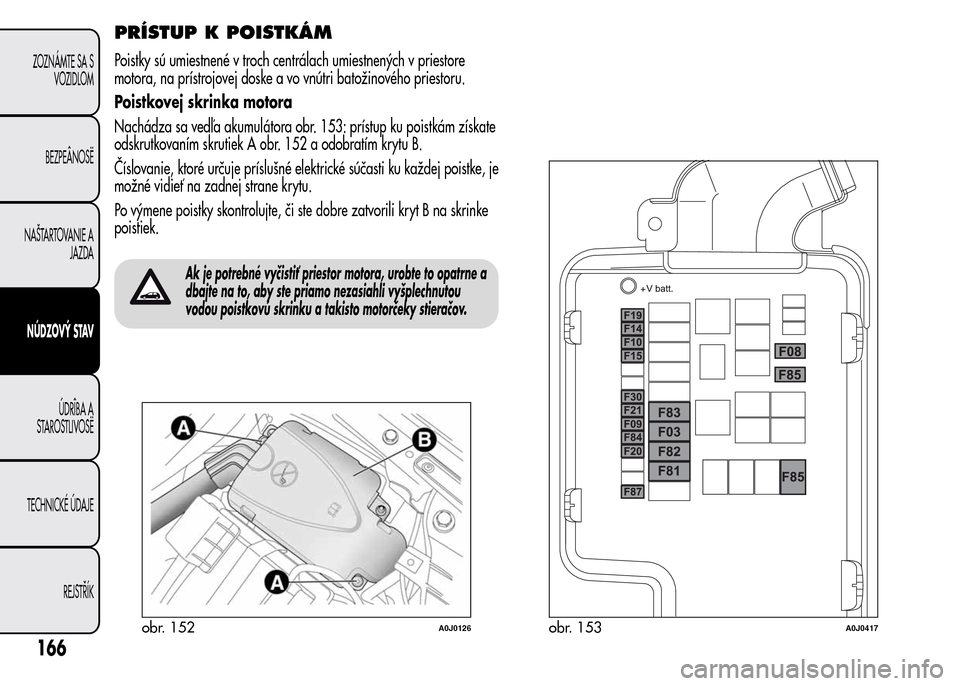

PRÍSTUP K POISTKÁM
Poistky sú umiestnené v troch centrálach umiestnených v priestore
motora, na prístrojovej doske a vo vnútri batožinového priestoru.
Poistkovej skrinka motora
Nachádza sa vedľa akumulátora obr. 153: prístup ku poistkám získate
odskrutkovaním skrutiek A obr. 152 a odobratím krytu B.
Číslovanie, ktoré určuje príslušné elektrické súčasti ku každej poistke, je
možné vidieť na zadnej strane krytu.
Po výmene poistky skontrolujte, či ste dobre zatvorili kryt B na skrinke
poistiek.
Ak je potrebné vyčistiť priestor motora, urobte to opatrne a
dbajte na to, aby ste priamo nezasiahli vyšplechnutou
vodou poistkovú skrinku a takisto motorčeky stieračov.
obr. 152A0J0126obr. 153A0J0417
