Alfa Romeo MiTo 2017 Manual del propietario (in Spanish)

TIPOS DE LÁMPARAS
En el vehículo están instaladas las siguientes lámparas:
Lámparas completamente de cristal:(tipo A) se introducen a presión.
Para extraerlas, hay que tirar de ellas.
Lámparas de bayoneta:(tipo B) para extraerlas de su portalámpara,
presionar la ampolla, girarla hacia la izquierda y extraerla.
Lámparas cilíndricas:(tipo C) para extraerlas, desconectarlas.
Lámparas halógenas:(tipo D) para extraerlas, desenganchar el muelle de
bloqueo de su alojamiento.
Lámparas halógenas:(tipo E) para extraerlas, desenganchar el muelle de
bloqueo de su alojamiento.
109

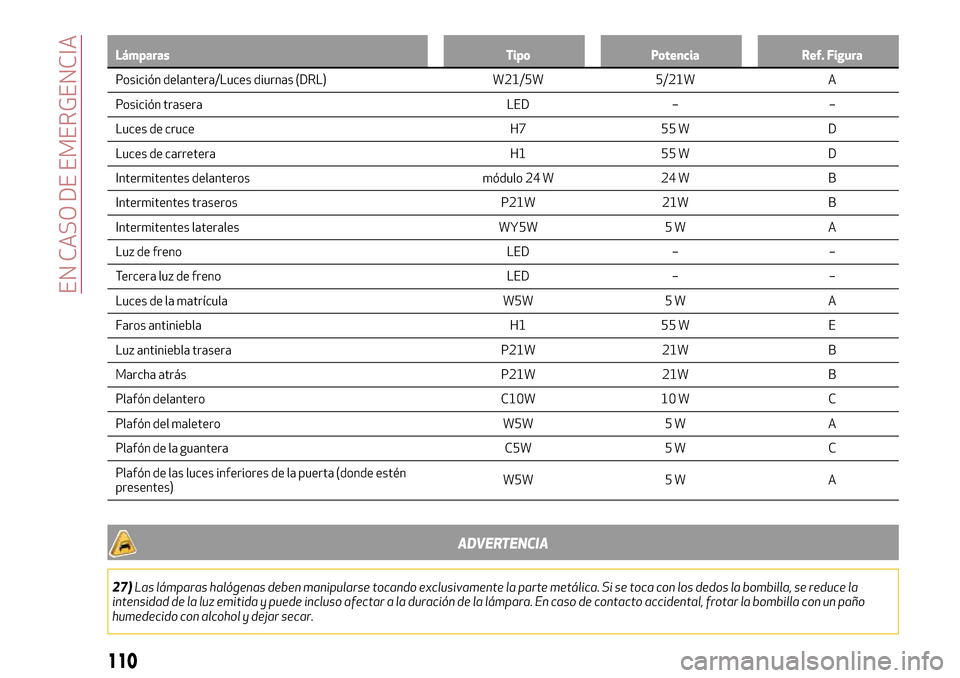

Lámparas Tipo Potencia Ref. Figura
Posición delantera/Luces diurnas (DRL) W21/5W 5/21W A
P
osición trasera LED – –
Luces de cruce H7 55 W D
Luces de carretera H1 55 W D
Intermitentes delanteros módulo 24 W 24 W B
Intermitentes traseros P21W 21W B
Intermitentes laterales WY5W 5 W A
Luz de freno LED – –
Tercera luz de freno LED – –
Luces de la matrícula W5W 5 W A
Faros antiniebla H1 55 W E
Luz antiniebla trasera P21W 21W B
Marcha atrás P21W 21W B
Plafón delantero C10W 10 W C
Plafón del maletero W5W 5 W A
Plafón de la guantera C5W 5 W C
Plafón de las luces inferiores de la puerta (donde estén
presentes)W5W 5 W A
ADVERTENCIA
27)Las lámparas halógenas deben manipularse tocando exclusivamente la parte metálica. Si se toca con los dedos la bombilla, se reduce la
intensidad de la luz emitida y puede incluso afectar a la duración de la lámpara. En caso de contacto accidental, frotar la bombilla con un paño
humedecido con alcohol y dejar secar.
110
EN CASO DE EMERGENCIA

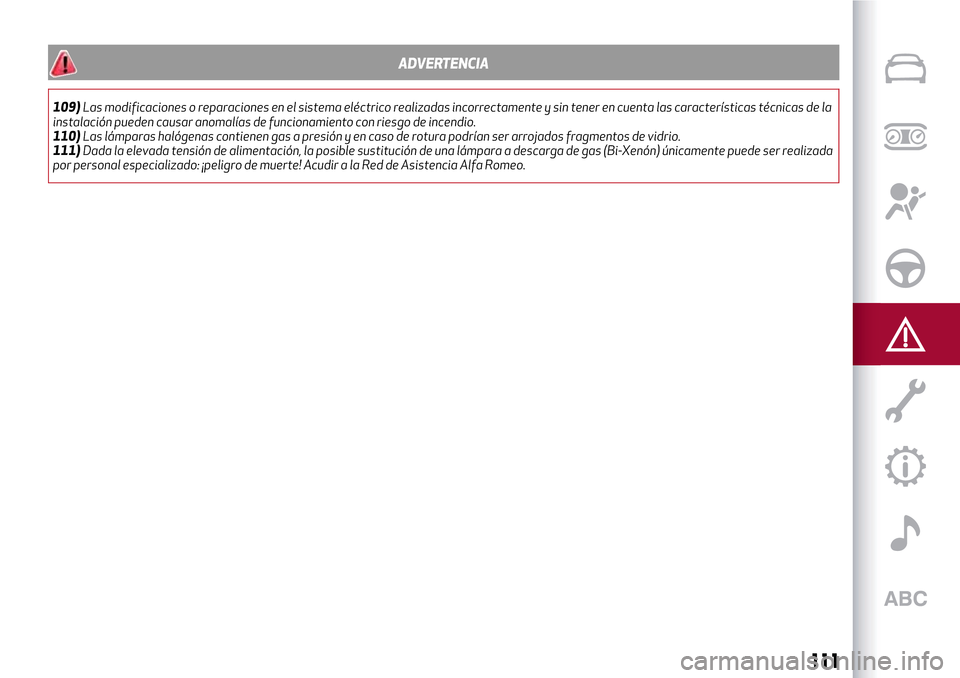

ADVERTENCIA
109)Las modificaciones o reparaciones en el sistema eléctrico realizadas incorrectamente y sin tener en cuenta las características técnicas de la
instalación pueden causar anomalías de funcionamiento con riesgo de incendio.
110)Las lámparas halógenas contienen gas a presión y en caso de rotura podrían ser arrojados fragmentos de vidrio.
111)Dada la elevada tensión de alimentación, la posible sustitución de una lámpara a descarga de gas (Bi-Xenón) únicamente puede ser realizada
por personal especializado: ¡peligro de muerte! Acudir a la Red de Asistencia Alfa Romeo.
111

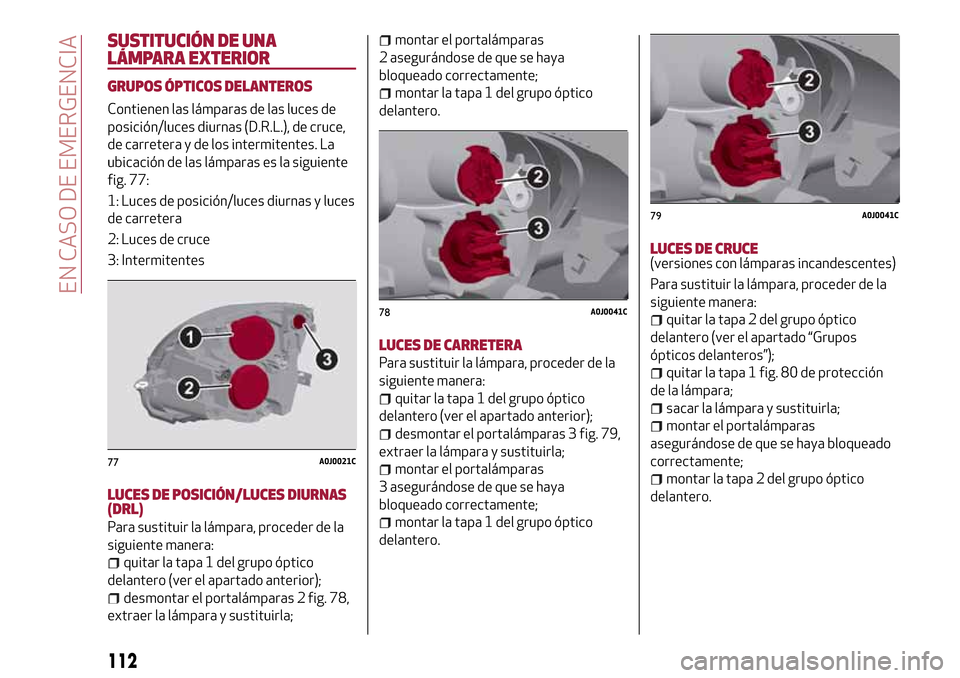

SUSTITUCIÓN DE UNA
LÁMPARA EXTERIOR
GRUPOS ÓPTICOS DELANTEROS
Contienen las lámparas de las luces de
posición/luces diurnas (D.R.L.), de cruce,
de carretera y de los intermitentes. La
ubicación de las lámparas es la siguiente
fig. 77:
1: Luces de posición/luces diurnas y luces
de carretera
2: Luces de cruce
3: Intermitentes
LUCES DE POSICIÓN/LUCES DIURNAS
(DRL)
Para sustituir la lámpara, proceder de la
siguiente manera:
quitar la tapa 1 del grupo óptico
delantero (ver el apartado anterior);
desmontar el portalámparas 2 fig. 78,
extraer la lámpara y sustituirla;
montar el portalámparas
2 asegurándose de que se haya
bloqueado correctamente;
montar la tapa 1 del grupo óptico
delantero.
LUCES DE CARRETERA
Para sustituir la lámpara, proceder de la
siguiente manera:
quitar la tapa 1 del grupo óptico
delantero (ver el apartado anterior);
desmontar el portalámparas 3 fig. 79,
extraer la lámpara y sustituirla;
montar el portalámparas
3 asegurándose de que se haya
bloqueado correctamente;
montar la tapa 1 del grupo óptico
delantero.
LUCES DE CRUCE(versiones con lámparas incandescentes)
Para sustituir la lámpara, proceder de la
siguiente manera:
quitar la tapa 2 del grupo óptico
delantero (ver el apartado “Grupos
ópticos delanteros”);
quitar la tapa 1 fig. 80 de protección
de la lámpara;
sacar la lámpara y sustituirla;
montar el portalámparas
asegurándose de que se haya bloqueado
correctamente;
montar la tapa 2 del grupo óptico
delantero.
77A0J0021C
78A0J0041C
79A0J0041C
112
EN CASO DE EMERGENCIA

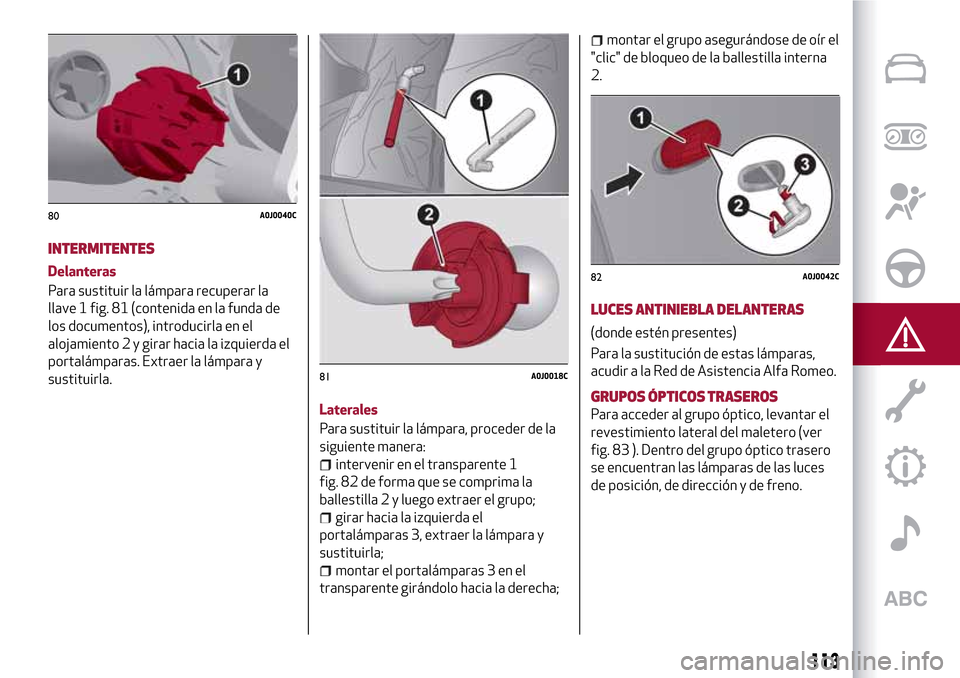

INTERMITENTES
Delanteras
Para sustituir la lámpara recuperar la
llave 1 fig. 81 (contenida en la funda de
los documentos), introducirla en el
alojamiento 2 y girar hacia la izquierda el
portalámparas. Extraer la lámpara y
sustituirla.
Laterales
Para sustituir la lámpara, proceder de la
siguiente manera:
intervenir en el transparente 1
fig. 82 de forma que se comprima la
ballestilla 2 y luego extraer el grupo;
girar hacia la izquierda el
portalámparas 3, extraer la lámpara y
sustituirla;
montar el portalámparas 3 en el
transparente girándolo hacia la derecha;
montar el grupo asegurándose de oír el
"clic" de bloqueo de la ballestilla interna
2.
LUCES ANTINIEBLA DELANTERAS
(donde estén presentes)
Para la sustitución de estas lámparas,
acudir a la Red de Asistencia Alfa Romeo.
GRUPOS ÓPTICOS TRASEROS
Para acceder al grupo óptico, levantar el
revestimiento lateral del maletero (ver
fig. 83 ). Dentro del grupo óptico trasero
se encuentran las lámparas de las luces
de posición, de dirección y de freno.
80A0J0040C
81A0J0018C
82A0J0042C
113

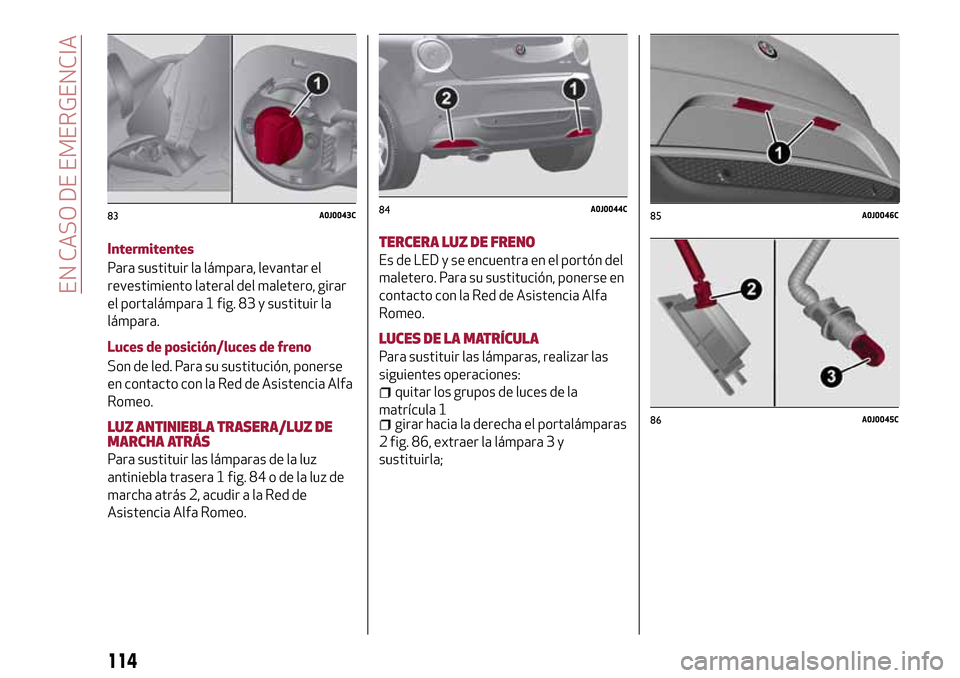

Intermitentes
Para sustituir la lámpara, levantar el
revestimiento lateral del maletero, girar
el portalámpara 1 fig. 83 y sustituir la
lámpara.
Luces de posición/luces de freno
Son de led. Para su sustitución, ponerse
en contacto con la Red de Asistencia Alfa
Romeo.
LUZ ANTINIEBLA TRASERA/LUZ DE
MARCHA ATRÁS
Para sustituir las lámparas de la luz
antiniebla trasera 1 fig. 84 o de la luz de
marcha atrás 2, acudir a la Red de
Asistencia Alfa Romeo.
TERCERA LUZ DE FRENO
Es de LED y se encuentra en el portón del
maletero. Para su sustitución, ponerse en
contacto con la Red de Asistencia Alfa
Romeo.
LUCES DE LA MATRÍCULA
Para sustituir las lámparas, realizar las
siguientes operaciones:
quitar los grupos de luces de la
matrícula 1
girar hacia la derecha el portalámparas
2 fig. 86, extraer la lámpara 3 y
sustituirla;
83A0J0043C84A0J0044C85A0J0046C
86A0J0045C
114
EN CASO DE EMERGENCIA

eléctrica en caso de avería o de una
operación incorrecta en el equipo
eléctrico.
VERSIONES CON CAMBIO AUTOMÁTICO
"ALFA TCT"
(donde esté presente)
Los componentes del cambio Alfa TCT
están protegidos por fusibles
específicos. Para su posible sustitución,
acudir a la Red de Asistencia Alfa Romeo.
VERSIONES CON SISTEMA LPG
(donde esté presente)
Los componentes del sistema LPG están
protegidos por fusibles específicos. Para
su posible sustitución, acudir a la Red de
Asistencia Alfa Romeo.

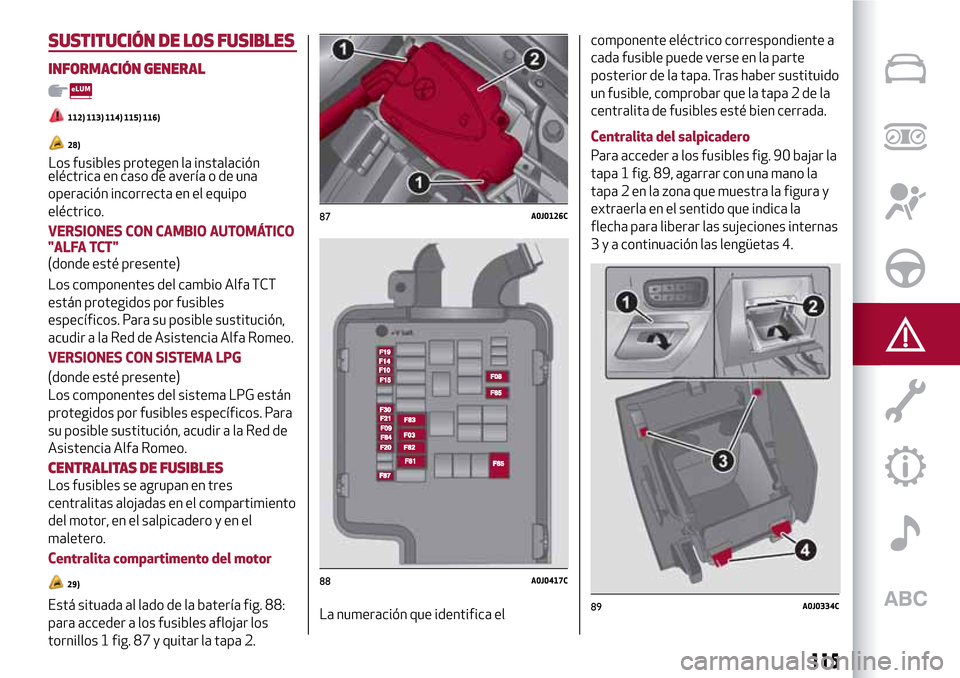

CENTRALITAS DE FUSIBLES
Los fusibles se agrupan en tres
centralitas alojadas en el compartimiento
del motor, en el salpicadero y en el
maletero.
Centralita compartimento del motor
29)
Está situada al lado de la batería fig. 88:
para acceder a los fusibles aflojar los
tornillos 1 fig. 87 y quitar la tapa 2.La numeración que identifica elcomponente eléctrico correspondiente a
cada fusible puede verse en la parte
posterior de la tapa. Tras haber sustituido
un fusible, comprobar que la tapa 2 de la
centralita de fusibles esté bien cerrada.
Centralita del salpicadero
Para acceder a los fusibles fig. 90 bajar la
tapa 1 fig. 89, agarrar con una mano la
tapa 2 en la zona que muestra la figura y
extraerla en el sentido que indica la
flecha para liberar las sujeciones internas
3 y a continuación las lengüetas 4.
87A0J0126C
88A0J0417C
89A0J0334C
115
SUSTITUCIÓN DE LOS FUSIBLES
INFORMACIÓN GENERAL
112) 113) 114) 115) 116)
28)
Los fusibles protegen la instalación

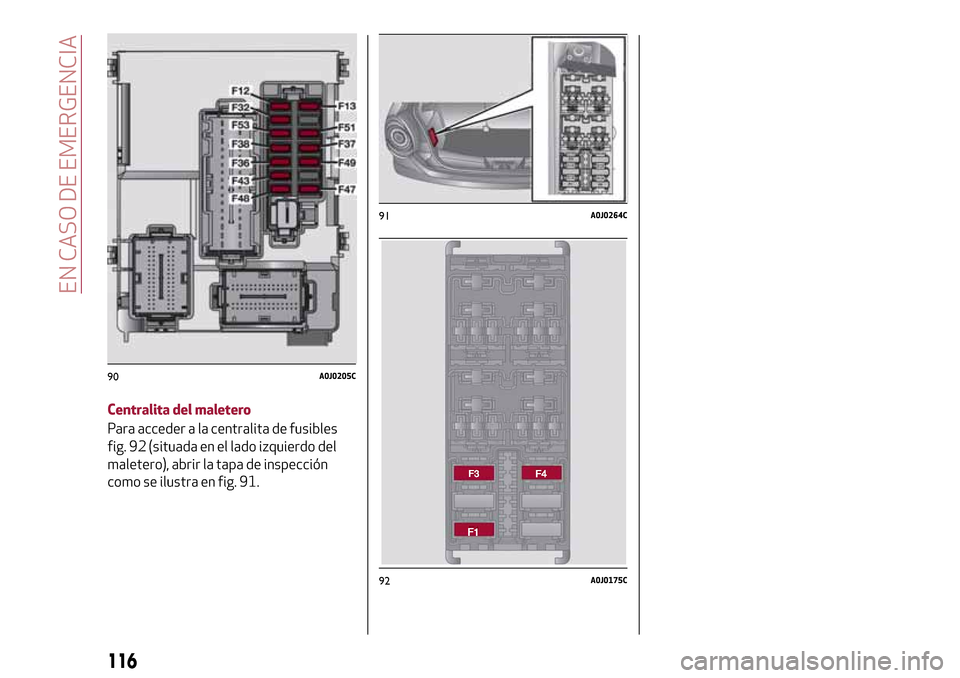

Centralita del maletero
Para acceder a la centralita de fusibles
fig. 92 (situada en el lado izquierdo del
maletero), abrir la tapa de inspección
como se ilustra en fig. 91.
90A0J0205C
91A0J0264C
92A0J0175C
116
EN CASO DE EMERGENCIA

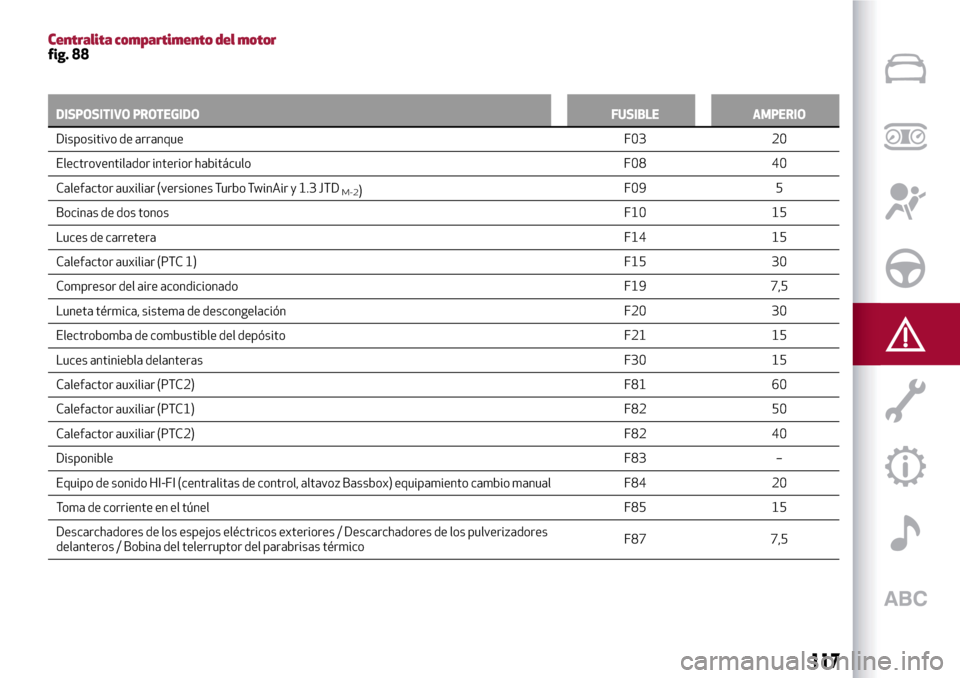

Centralita compartimento del motorfig. 88
DISPOSITIVO PROTEGIDO FUSIBLE AMPERIO
Dispositivo de arranqueF03
20
Electroventilador interior habitáculo F08 40
Calefactor auxiliar (versiones Turbo TwinAir y 1.3 JTD
M-2)F09 5
Bocinas de dos tonosF10 15
Luces de carreteraF14 15
Calefactor auxiliar (PTC 1)F15 30
Compresor del aire acondicionado F19 7,5
Luneta térmica, sistema de descongelación F20 30
Electrobomba de combustible del depósito F21 15
Luces antiniebla delanterasF30 15
Calefactor auxiliar (PTC2)F81 60
Calefactor auxiliar (PTC1)F82 50
Calefactor auxiliar (PTC2)F82 40
DisponibleF83 –
Equipo de sonido HI-FI (centralitas de control, altavoz Bassbox) equipamiento cambio manual F84 20
Toma de corriente en el túnelF85 15
Descarchadores de los espejos eléctricos exteriores / Descarchadores de los pulverizadores
delanteros / Bobina del telerruptor del parabrisas térmicoF87 7,5
117

Centralita del salpicaderofig. 90
DISPOSITIVO PROTEGIDO FUSIBLE AMPERIO
DisponibleF12
–
Corrector de alineación de los faros F13 5
INT/A relé de la centralita de derivación motor F31 5
Alimentación para toma de diagnosis EOBD /Uconnect
™/ Sirena de alarma / Sensores
volumétricos de alarma / Electroventilador / Sistema TPMS / Mandos de los espejos
eléctricos / Mandos del climatizadorF36 15
Interruptor de las luces de freno (NA) / Nodo de cuadro de instrumentos / Corrector de
alineación de farosF37 5
Cierre centralizado de las puertas y el maletero F38 15
Bomba lavaparabrisas/lavaluneta F43 20
Elevalunas eléctrico (conductor) F47 20
Elevalunas eléctrico (pasajero) F48 20
Sensores de aparcamiento / Iluminación de los mandos / Espejo electrocrómico / Sensor de
lluvia/crepuscular / Techo practicable / Sistema TPMS / Iluminación del encendedor /
Moldura del sistema S.B.R.F49 5
Mandos del climatizador / Preinstalación de autorradio /
Bluetooth®/ Interruptor de las
luces de freno (NC) / Interruptor del embrague / Interruptor de marcha atrás / Debímetro
(versiones diésel) / Sensor de agua en el filtro de gasóleo (versiones diésel)F51 5
Nodo cuadro de instrumentos F53 5
118
