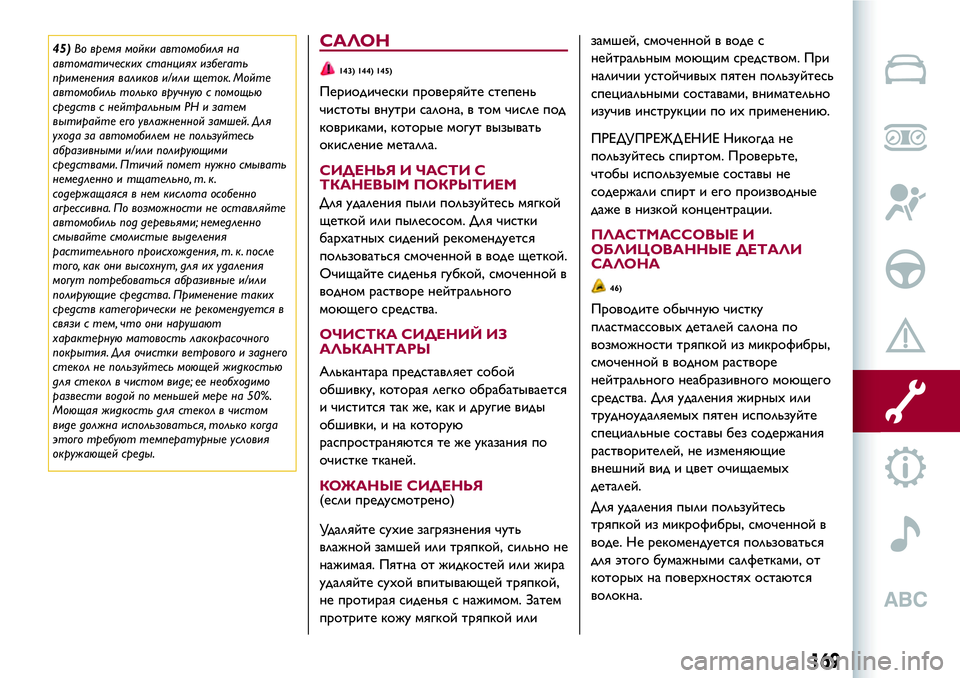

45)Во время мойки автомобиля на
автоматических станциях избегать
применения валиков и/или щеток. Мойте
автомобиль только вручную с помощью
средств с нейтральным PH и затем
вытирайте его увлажненной замшей. Для
ухода за автомобилем не пользуйтесь
абразивными и/или полирующими
средствами. Птичий помет нужно смывать
немедленно и тщательно, т. к.
содержащаяся в нем кислота особенно
агрессивна. По возможности не оставляйте
автомобильпод деревьями; немедленно
смывайте смолистые выделения
растительного происхождения, т. к. после
того, как они высохнут, для их удаления
могут потребоваться абразивные и/или
полирующие средства. Применение таких
средств категорически не рекомендуется в
связи с тем, что они нарушают
характерную матовостьлакокрасочного
покрытия. Для очистки ветрового и заднего
стекол не пользуйтесь моющей жидкостью
для стекол в чистом виде; ее необходимо
развести водой по меньшей мере на 50%.
Моющая жидкостьдля стекол в чистом
виде должна использоваться, только когда
этого требуют температурные условия
окружающей среды.САЛОН
143) 144) 145)
Периодически проверяйте степень
чистоты внутри салона, в том числе под
ковриками, которые могут вызывать
окисление металла.
СИДЕНЬЯ И ЧАСТИ С
ТКАНЕВЫМ ПОКРЫТИЕМ
Для удаления пыли пользуйтесь мягкой
щеткой или пылесосом. Для чистки
бархатных сидений рекомендуется
пользоваться смоченной в воде щеткой.
Очищайте сиденья губкой, смоченной в
водном растворе нейтрального
моющего средства.
ОЧИСТКА СИДЕНИЙ ИЗ
АЛЬКАНТАРЫ
Алькантара представляет собой
обшивку, которая легко обрабатывается
и чистится так же, как и другие виды
обшивки, и на которую
распространяются те же указания по
очистке тканей.
КОЖАНЫЕ СИДЕНЬЯ(если предусмотрено)
Удаляйте сухие загрязнения чуть
влажной замшей или тряпкой, сильно не
нажимая. Пятна от жидкостей или жира
удаляйте сухой впитывающей тряпкой,
не протирая сиденья с нажимом. Затем
протрите кожу мягкой тряпкой илизамшей, смоченной в воде с
нейтральным моющим средством. При
наличии устойчивыхпятен пользуйтесь
специальными составами, внимательно
изучив инструкции по ихприменению.
ПРЕДУПРЕЖД ЕНИЕ Никогда не
пользуйтесь спиртом. Проверьте,
чтобы используемые составы не
содержали спирт и его производные
даже в низкой концентрации.
ПЛАСТМАССОВЫЕ И
ОБЛИЦОВАННЫЕ ДЕТАЛИ
САЛОНА
46)
Проводите обычную чистку
пластмассовыхдеталей салона по
возможности тряпкой из микрофибры,
смоченной в водном растворе
нейтрального неабразивного моющего
средства. Для удаления жирныхили
трудноудаляемыхпятен используйте
специальные составы без содержания
растворителей, не изменяющие
внешний вид и цвет очищаемых
деталей.
Для удаления пыли пользуйтесь
тряпкой из микрофибры, смоченной в
воде. Не рекомендуется пользоваться
для этого бумажными салфетками, от
которыхна поверхностяхостаются
волокна.
169

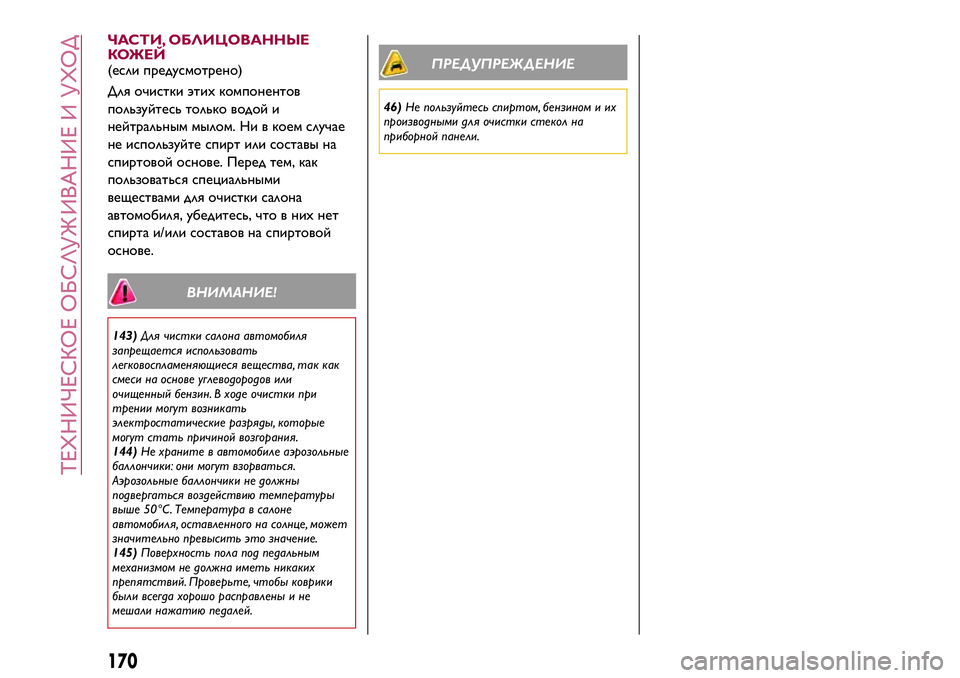

ЧАСТИ, ОБЛИЦОВАННЫЕ
КОЖЕЙ
(если предусмотрено)
Для очистки этихкомпонентов
пользуйтесь только водой и
нейтральным мылом. Ни в коем случае
не используйте спирт или составы на
спиртовой основе. Перед тем, как
пользоваться специальными
веществами для очистки салона
автомобиля, убедитесь, что в нихнет
спирта и/или составов на спиртовой
основе.
ВНИМАНИЕ!
143)Для чистки салона автомобиля
запрещается использовать
легковоспламеняющиеся вещества, так как
смеси на основе углеводородов или
очищенный бензин. В ходе очистки при
трении могут возникать
электростатические разряды, которые
могут статьпричиной возгорания.
144)Не храните в автомобиле аэрозольные
баллончики: они могут взорваться.
Аэрозольные баллончики не должны
подвергаться воздействию температуры
выше 50°C. Температура в салоне
автомобиля, оставленного на солнце, может
значительно превысить это значение.
145)Поверхностьпола под педальным
механизмом не должна иметьникаких
препятствий. Проверьте, чтобы коврики
были всегда хорошо расправлены и не
мешали нажатию педалей.
ПРЕДУПРЕЖДЕНИЕ
46)Не пользуйтесь спиртом, бензином и их
производными для очистки стекол на
приборной панели.
170

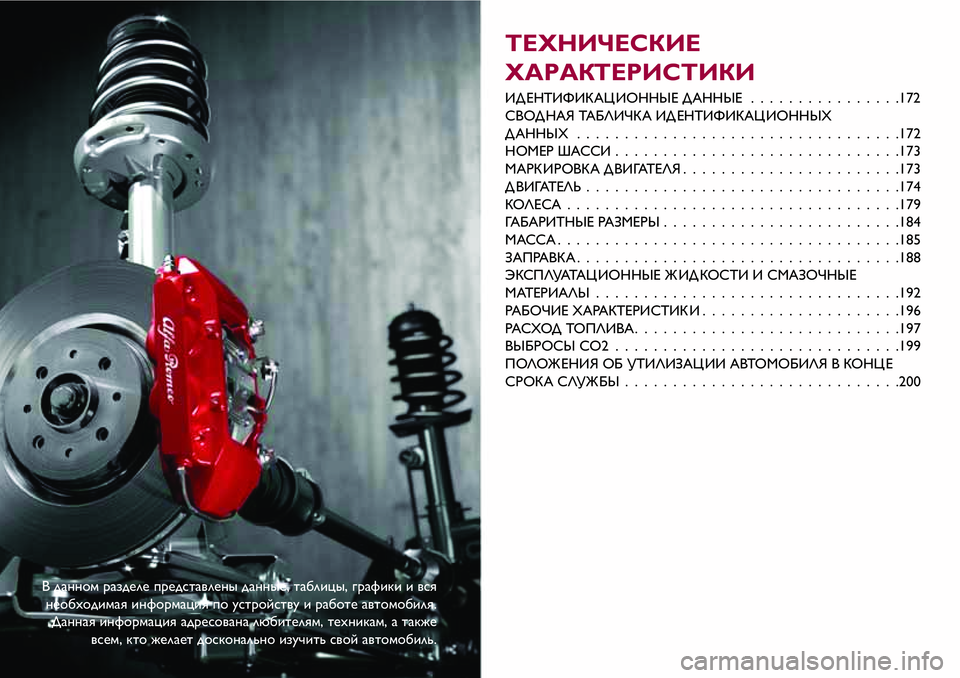

ТЕХНИЧЕСКОЕ ОБСЛУЖ ИВАНИЕ И УХОД

В данном разделе представлены данные, таблицы, графики и вся
необходимая информация по устройству и работе автомобиля.
Данная информация адресована любителям, техникам, а также
всем, кто желает досконально изучить свой автомобиль.
ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ
ИД ЕНТИФИКАЦ ИОННЫЕ ДАННЫЕ................172
СВОД НАЯ ТАБЛИЧКА ИД ЕНТИФИКАЦ ИОННЫХ
ДАННЫХ..................................172
НОМЕР ШАССИ..............................173
МАРК ИРОВКА Д ВИГАТЕЛЯ.......................173
ДВИГАТЕЛЬ.................................174
КОЛЕСА...................................179
ГАБАРИТНЫЕ РАЗМЕРЫ.........................184
МАССА....................................185
ЗАПРАВКА..................................188
ЭКСПЛУАТАЦ ИОННЫЕ Ж ИД КОСТИ И СМАЗОЧНЫЕ
МАТЕРИАЛЫ................................192
РАБОЧИЕ ХАРАКТЕРИСТИК И.....................196
РАСХОД ТОПЛИВА............................197
ВЫБРОСЫ CO2..............................199
ПОЛОЖ ЕНИЯ ОБ УТИЛИЗАЦ ИИ АВТОМОБИЛЯ В КОНЦ Е
СРОКАСЛУЖБЫ.............................200

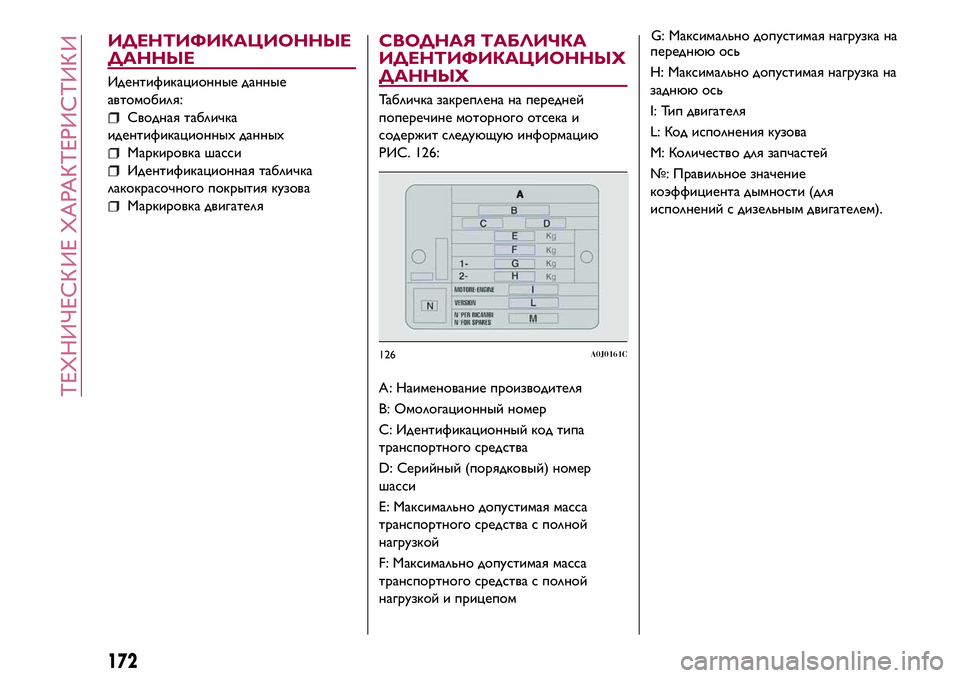

ИДЕНТИФИКАЦИОННЫЕ
ДАННЫЕ
Идентификационные данные
автомобиля:
Сводная табличка
идентификационныхданных
Маркировка шасси
Идентификационная табличка
лакокрасочного покрытия кузова
Маркировка двигателя
СВОДНАЯ ТАБЛИЧКА
ИДЕНТИФИКАЦИОННЫХ
ДАННЫХ
Табличка закреплена на передней
поперечине моторного отсека и
содержит следующую информацию
РИС. 126:
A: Наименование производителя
B: Омологационный номер
C: Идентификационный код типа
транспортного средства
D: Серийный (порядковый) номер
шасси
E: Максимально допустимая масса
транспортного средства с полной
нагрузкой
F: Максимально допустимая масса
транспортного средства с полной
нагрузкой и прицепомG: Максимально допустимая нагрузка на
переднюю ось
H: Максимально допустимая нагрузка на
заднюю ось
I: Тип двигателя
L: Код исполнения кузова
M: Количество для запчастей
№: Правильное значение
коэффициента дымности (для
исполнений с дизельным двигателем).
126A0J0161C
172
ТЕХНИЧЕСК ИЕ ХАРАКТЕРИСТИК И

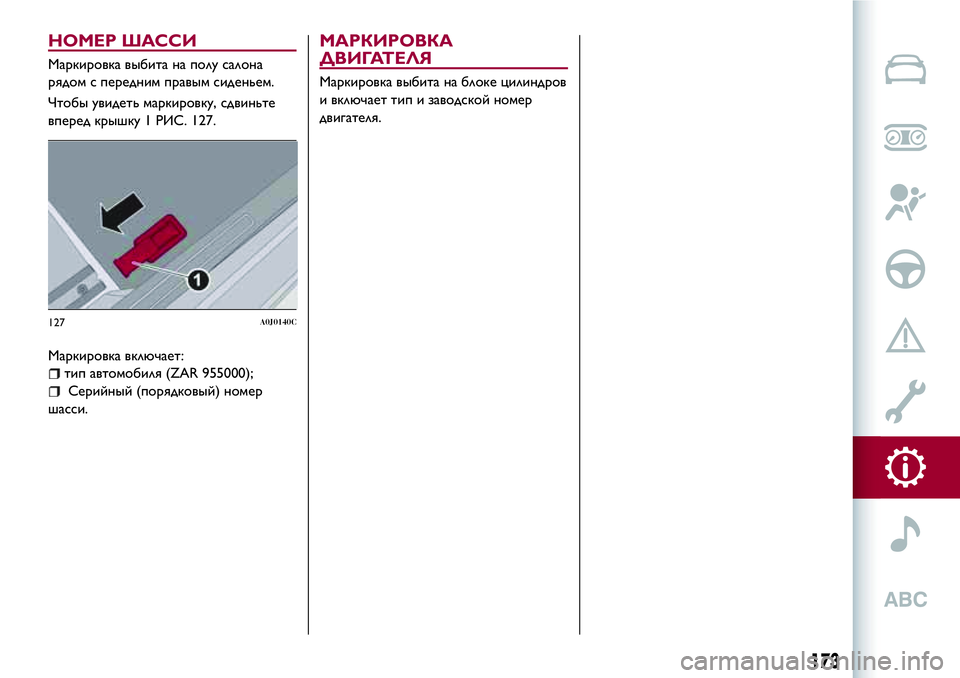

НОМЕР ШАССИ
Маркировка выбита на полу салона
рядом с передним правым сиденьем.
Чтобы увидеть маркировку, сдвиньте
вперед крышку 1 РИС. 127.
Маркировка включает:
тип автомобиля (ZAR 955000);
Серийный (порядковый) номер
шасси.
МАРКИРОВКА
ДВИГАТЕЛЯ
Маркировка выбита на блоке цилиндров
и включает тип и заводской номер
двигателя.
127A0J0140C
173

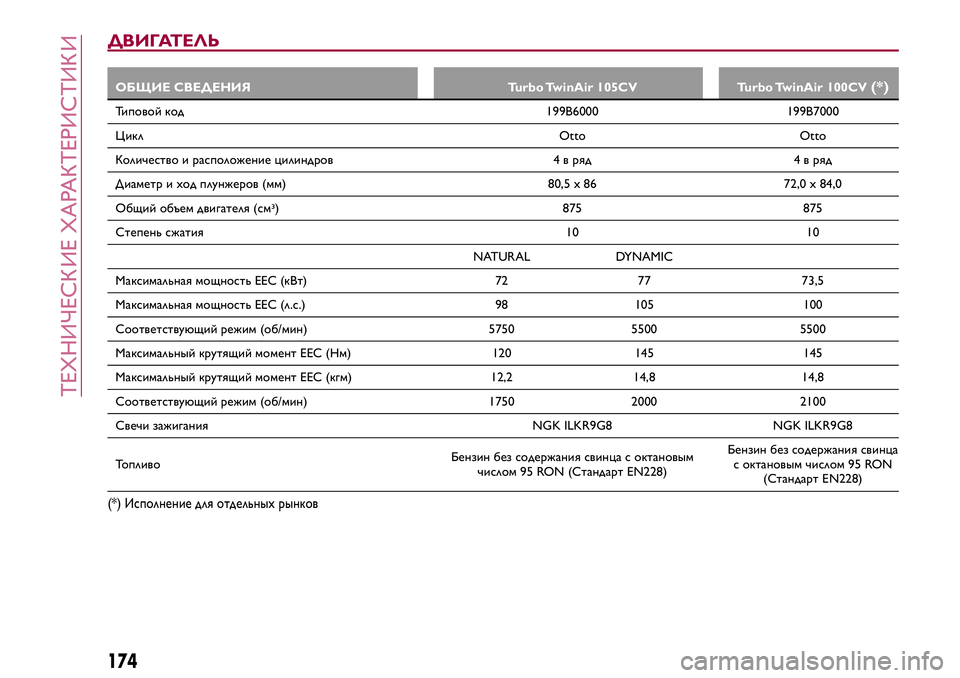

ДВИГАТЕЛЬ
ОБЩИЕ СВЕДЕНИЯ Turbo TwinAir 105CV Turbo TwinAir 100CV(*)
Типовой код 199B6000 199B7000
ЦиклOtto Otto
Количество и расположение цилиндров 4 в ряд 4 в ряд
Диаметр и ход плунжеров (мм) 80,5 x 86 72,0 x 84,0
Общий объем двигателя (см3) 875 875
Степень сжатия 10 10
NATURAL DYNAMIC
Максимальная мощность ЕЕС (кВт) 72 77 73,5
Максимальная мощность ЕЕС (л.с.) 98 105 100
Соответствующий режим (об/мин) 5750 5500 5500
Максимальный крутящий момент ЕЕС (Нм) 120 145 145
Максимальный крутящий момент ЕЕС (кгм) 12,2 14,8 14,8
Соответствующий режим (об/мин) 1750 2000 2100
Свечи зажигания NGK ILKR9G8 NGK ILKR9G8
ТопливоБензин без содержания свинца с октановым
числом 95 RON (Стандарт EN228)Бензин без содержания свинца
с октановым числом 95 RON
(Стандарт EN228)
(*) Исполнение для отдельныхрынков
174
ТЕХНИЧЕСК ИЕ ХАРАКТЕРИСТИК И

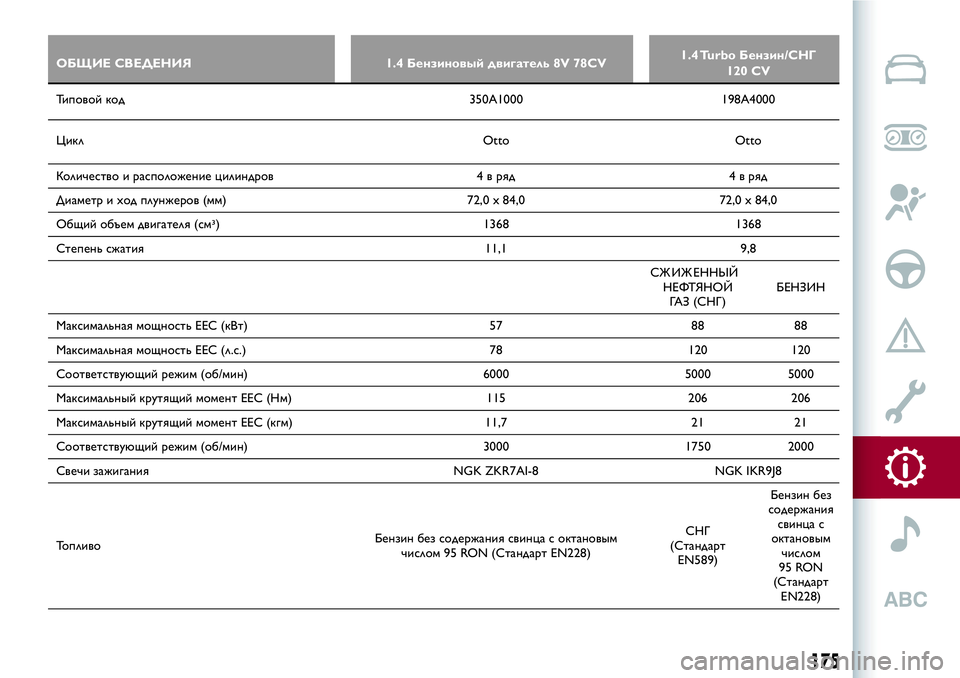

ОБЩИЕ СВЕДЕНИЯ 1.4 Бензиновый двигатель 8V 78CV1.4 Turbo Бензин/СНГ
120 CV
Типовой код 350A1000 198A4000
Цикл Otto Otto
Количество и расположение цилиндров 4 в ряд 4 в ряд
Диаметр и ход плунжеров (мм) 72,0 x 84,0 72,0 x 84,0
Общий объем двигателя (см3) 1368 1368
Степень сжатия 11,1 9,8
СЖ ИЖ ЕННЫЙ
НЕФТЯНОЙ
ГАЗ (СНГ)БЕНЗИН
Максимальная мощность ЕЕС (кВт) 57 88 88
Максимальная мощность ЕЕС (л.с.) 78 120 120
Соответствующий режим (об/мин) 6000 5000 5000
Максимальный крутящий момент ЕЕС (Нм) 115 206 206
Максимальный крутящий момент ЕЕС (кгм) 11,7 21 21
Соответствующий режим (об/мин) 3000 1750 2000
Свечи зажигания NGK ZKR7AI-8 NGK IKR9J8
ТопливоБензин без содержания свинца с октановым
числом 95 RON (Стандарт EN228)СНГ
(Стандарт
EN589)Бензин без
содержания
свинца с
октановым
числом
95 RON
(Стандарт
EN228)
175

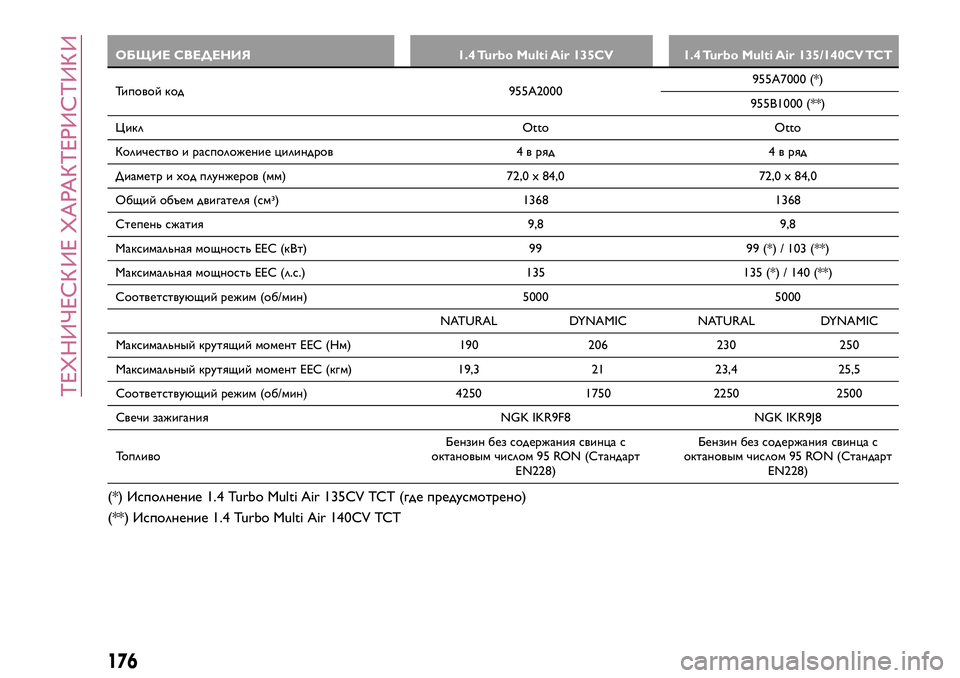

ОБЩИЕ СВЕДЕНИЯ 1.4 Turbo Multi Air 135CV 1.4 Turbo Multi Air 135/140CV TCT
Типовой код 955A2000955A7000
(*)
955B1000 (**)
Цикл Otto Otto
Количество и расположение цилиндров 4 в ряд 4 в ряд
Диаметр и ход плунжеров (мм) 72,0 x 84,0 72,0 x 84,0
Общий объем двигателя (см3) 1368 1368
Степень сжатия 9,8 9,8
Максимальная мощность ЕЕС (кВт) 99 99 (*) / 103 (**)
Максимальная мощность ЕЕС (л.с.) 135 135 (*) / 140 (**)
Соответствующий режим (об/мин) 5000 5000
NATURAL DYNAMIC NATURAL DYNAMIC
Максимальный крутящий момент ЕЕС (Нм) 190 206 230 250
Максимальный крутящий момент ЕЕС (кгм) 19,3 21 23,4 25,5
Соответствующий режим (об/мин) 4250 1750 2250 2500
Свечи зажигания NGK IKR9F8 NGK IKR9J8
ТопливоБензин без содержания свинца с
октановым числом 95 RON (Стандарт
EN228)Бензин без содержания свинца с
октановым числом 95 RON (Стандарт
EN228)
(*) Исполнение 1.4 Turbo Multi Air 135CV TCT (где предусмотрено)
(**) Исполнение 1.4 Turbo Multi Air 140CV TCT
176
ТЕХНИЧЕСК ИЕ ХАРАКТЕРИСТИК И

ОБЩИЕ СВЕДЕНИЯ 1.4 Turbo Multi Air 170 л.с. 1.4 Turbo Multi Air 170 л.с.TCT
Типовой код 940A2000 940A2000
Цикл Otto Otto
Количество и расположение цилиндров 4 в ряд 4 в ряд
Диаметр и ход плунжеров (мм) 72,0 x 84,0 72,0 x 84,0
Общий объем двигателя (см3) 1368 1368
Степень сжатия 9,8 9,8
Максимальная мощность ЕЕС (кВт) 125 125
Максимальная мощность ЕЕС (л.с.) 170 170
Соответствующий режим (об/мин) 5000 5000
NATURAL DYNAMIC NATURAL DYNAMIC
Максимальный крутящий момент ЕЕС (Нм) 230 250 230 250
Максимальный крутящий момент ЕЕС (кгм) 23,4 25,5 23,4 25,5
Соответствующий режим (об/мин) 2250 2500 2250 2500
Свечи зажигания NGK IKR9J8 NGK IKR9J8
ТопливоБензин без содержания свинца с
октановым числом 95 RON (Стандарт
EN228)Бензин без содержания свинца с
октановым числом 95 RON (Стандарт
EN228)
177

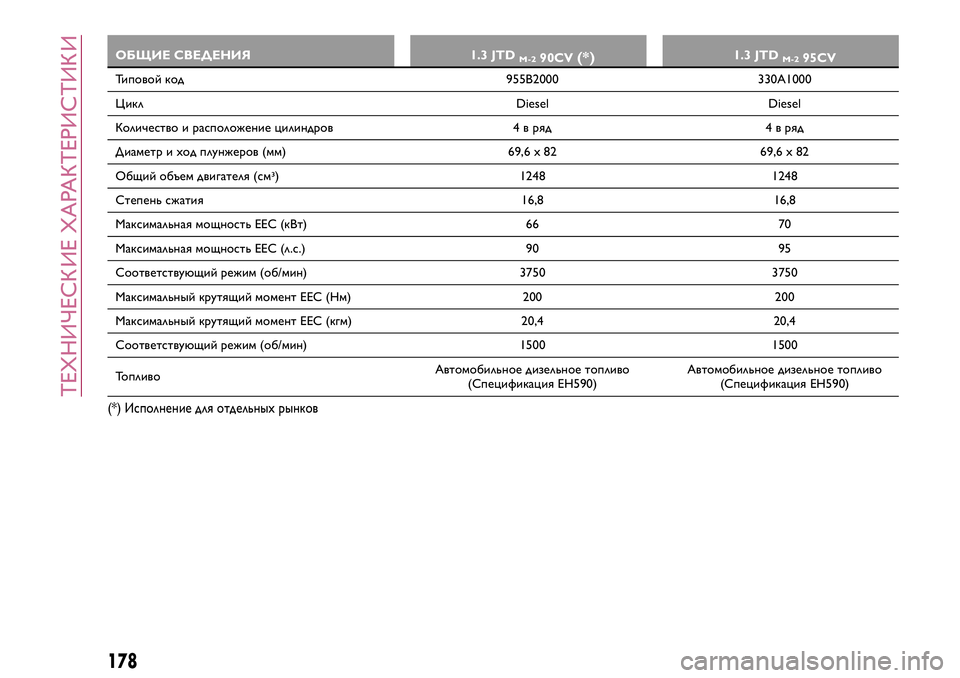

ОБЩИЕ СВЕДЕНИЯ 1.3 JTDM-290CV(*)1.3 JTDM-295CV
Типовой код 955B2000 330A1000
Ц
икл Diesel Diesel
Количество и расположение цилиндров 4 в ряд 4 в ряд
Диаметр и ход плунжеров (мм) 69,6 x 82 69,6 x 82
Общий объем двигателя (см3) 1248 1248
Степень сжатия 16,8 16,8
Максимальная мощность ЕЕС (кВт) 66 70
Максимальная мощность ЕЕС (л.с.) 90 95
Соответствующий режим (об/мин) 3750 3750
Максимальный крутящий момент ЕЕС (Нм) 200 200
Максимальный крутящий момент ЕЕС (кгм) 20,4 20,4
Соответствующий режим (об/мин) 1500 1500
ТопливоАвтомобильное дизельное топливо
(Спецификация ЕН590)Автомобильное дизельное топливо
(Спецификация ЕН590)
(*) Исполнение для отдельныхрынков
178
