Alfa Romeo MiTo 2018 Руководство по эксплуатации и техобслуживанию (in Russian)

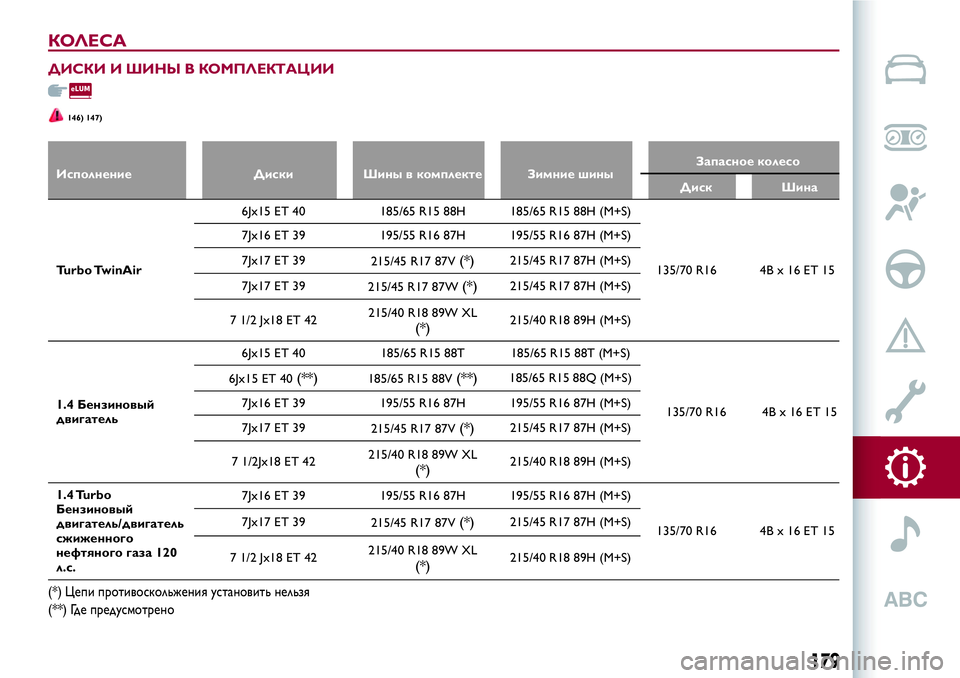

КОЛЕСА
ДИСКИ И ШИНЫ В КОМПЛЕКТАЦИИ
146) 147)
Исполнение Диски Шины в комплекте Зимние шиныЗапасное колесо
Диск Шина
Turbo TwinAir6Jx15
ET 40 185/65 R15 88H 185/65 R15 88H (M+S)
135/70 R16 4B x 16 ET 15 7Jx16 ET 39 195/55 R16 87H 195/55 R16 87H (M+S)
7Jx17 ET 39
215/45 R17 87V(*)215/45 R17 87H (M+S)
7Jx17 ET 39
215/45 R17 87W
(*)215/45 R17 87H (M+S)
7 1/2 Jx18 ET 42215/40 R18 89W XL
(*)215/40 R18 89H (M+S)
1.4 Бензиновый
двигатель6Jx15 ET 40 185/65 R15 88T 185/65 R15 88T (M+S)
135/70 R16 4B x 16 ET 15 6Jx15 ET 40
(**)185/65 R15 88V(**)185/65 R15 88Q (M+S)
7Jx16 ET 39 195/55 R16 87H 195/55 R16 87H (M+S)
7Jx17 ET 39
215/45 R17 87V
(*)215/45 R17 87H (M+S)
7 1/2Jx18 ET 42215/40 R18 89W XL
(*)215/40 R18 89H (M+S)
1.4 Turbo
Бензиновый
двигатель/двигатель
сжиженного
нефтяного газа 120
л.с.7Jx16 ET 39 195/55 R16 87H 195/55 R16 87H (M+S)
135/70 R16 4B x 16 ET 15 7Jx17 ET 39
215/45 R17 87V
(*)215/45 R17 87H (M+S)
7 1/2 Jx18 ET 42215/40 R18 89W XL
(*)215/40 R18 89H (M+S)
(*) Цепи противоскольжения установить нельзя
(**) Где предусмотрено
179

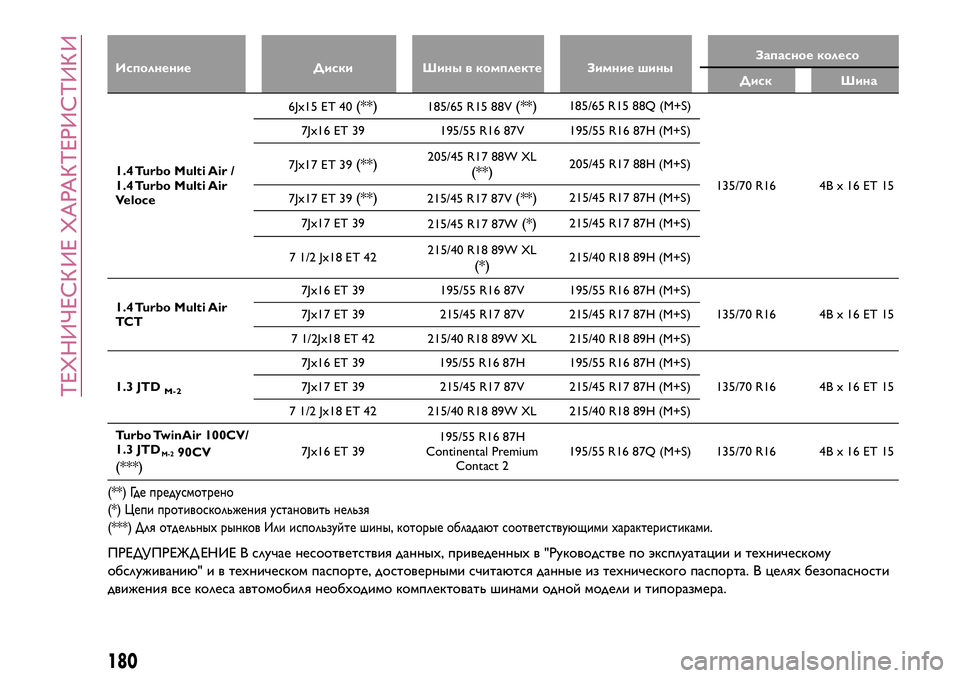

Исполнение Диски Шины в комплекте Зимние шиныЗапасное колесо
Диск Шина
1.4 Turbo Multi Air /
1.4 Turbo Multi Air
Veloce6Jx15 ET 40
(**)185/65 R15 88V(**)185/65 R15 88Q (M+S)
135/70 R16 4B x 16 ET 15 7Jx16 ET 39 195/55 R16 87V 195/55 R16 87H (M+S)
7Jx17 ET 39
(**)205/45 R17 88W XL(**)205/45 R17 88H (M+S)
7Jx17 ET 39
(**)215/45 R17 87V(**)215/45 R17 87H (M+S)
7Jx17 ET 39
215/45 R17 87W
(*)215/45 R17 87H (M+S)
7 1/2 Jx18 ET 42215/40 R18 89W XL
(*)215/40 R18 89H (M+S)
1.4 Turbo Multi Air
TC T7Jx16 ET 39 195/55 R16 87V 195/55 R16 87H (M+S)
135/70 R16 4B x 16 ET 15 7Jx17 ET 39 215/45 R17 87V 215/45 R17 87H (M+S)
7 1/2Jx18 ET 42 215/40 R18 89W XL 215/40 R18 89H (M+S)
1.3 JTD
M-2
7Jx16 ET 39 195/55 R16 87H 195/55 R16 87H (M+S)
135/70 R16 4B x 16 ET 15 7Jx17 ET 39 215/45 R17 87V 215/45 R17 87H (M+S)
7 1/2 Jx18 ET 42 215/40 R18 89W XL 215/40 R18 89H (M+S)
Turbo TwinAir 100CV/
1.3 JTD
M-290CV(***)7Jx16 ET 39195/55 R16 87H
Continental Premium
Contact 2195/55 R16 87Q (M+S) 135/70 R16 4B x 16 ET 15
(**) Где предусмотрено
(*) Цепи противоскольжения установить нельзя
(***) Для отдельныхрынков Или используйте шины, которые обладают соответствующими характеристиками.
ПРЕДУПРЕЖД ЕНИЕ В случае несоответствия данных, приведенных в "Руководстве по эксплуатации и техническому
обслуживанию" и в техническом паспорте, достоверными считаются данные из технического паспорта. В целях безопасности
движения все колеса автомобиля необходимо комплектовать шинами одной модели и типоразмера.
180
ТЕХНИЧЕСК ИЕ ХАРАКТЕРИСТИК И

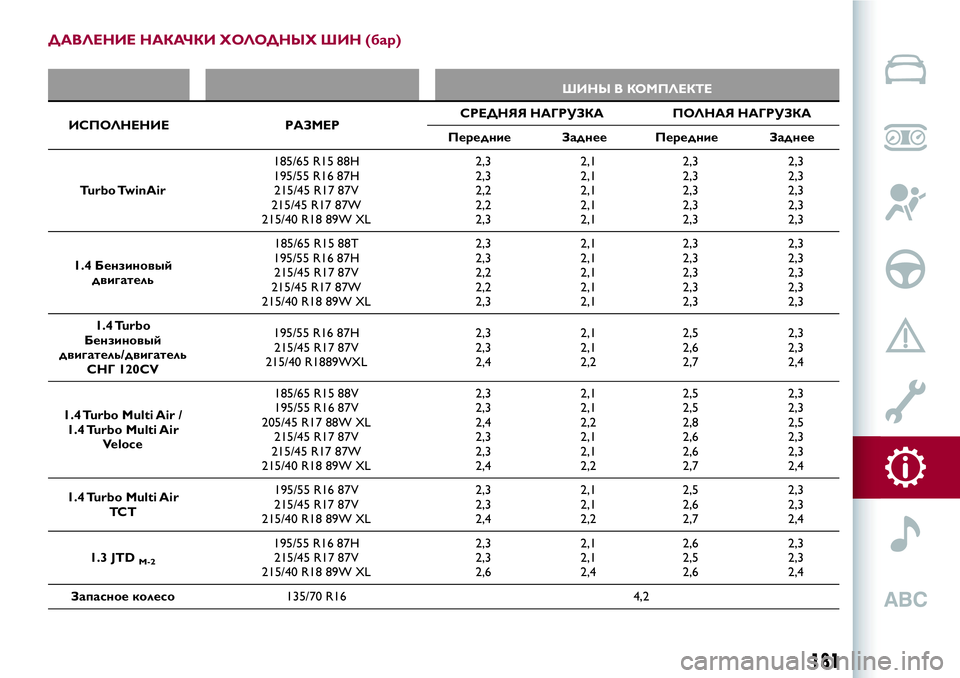

ДАВЛЕНИЕ НАКАЧКИ ХОЛОДНЫХ ШИН(бар)
ШИНЫ В КОМПЛЕКТЕ
ИСПОЛНЕНИЕ РАЗМЕРСРЕДНЯЯ НАГРУЗКА ПОЛНАЯ НАГРУЗКА
Передние Заднее Передние Заднее
Turbo TwinAir185/65 R15 88H
195/55 R16 87H
215/45 R17 87V
215/45 R17 87W
215/40 R18 89W XL2,3
2,3
2,2
2,2
2,32,1
2,1
2,1
2,1
2,12,3
2,3
2,3
2,3
2,32,3
2,3
2,3
2,3
2,3
1.4 Бензиновый
двигатель185/65 R15 88T
195/55 R16 87H
215/45 R17 87V
215/45 R17 87W
215/40 R18 89W XL2,3
2,3
2,2
2,2
2,32,1
2,1
2,1
2,1
2,12,3
2,3
2,3
2,3
2,32,3
2,3
2,3
2,3
2,3
1.4 Turbo
Бензиновый
двигатель/двигатель
СНГ 120CV195/55 R16 87H
215/45 R17 87V
215/40 R1889WXL2,3
2,3
2,42,1
2,1
2,22,5
2,6
2,72,3
2,3
2,4
1.4 Turbo Multi Air /
1.4 Turbo Multi Air
Veloce185/65 R15 88V
195/55 R16 87V
205/45 R17 88W XL
215/45 R17 87V
215/45 R17 87W
215/40 R18 89W XL2,3
2,3
2,4
2,3
2,3
2,42,1
2,1
2,2
2,1
2,1
2,22,5
2,5
2,8
2,6
2,6
2,72,3
2,3
2,5
2,3
2,3
2,4
1.4 Turbo Multi Air
TC T195/55 R16 87V
215/45 R17 87V
215/40 R18 89W XL2,3
2,3
2,42,1
2,1
2,22,5
2,6
2,72,3
2,3
2,4
1.3 JTD
M-2
195/55 R16 87H
215/45 R17 87V
215/40 R18 89W XL2,3
2,3
2,62,1
2,1
2,42,6
2,5
2,62,3
2,3
2,4
Запасное колесо135/70 R16 4,2
181

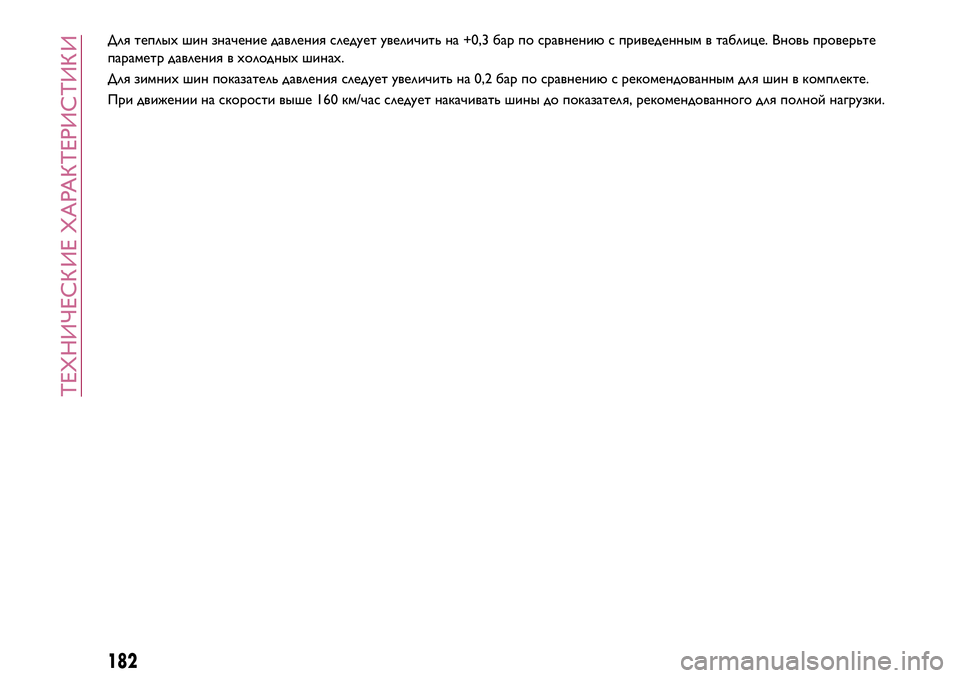

Для теплыхшин значение давления следует увеличить на +0,3 бар по сравнению с приведенным в таблице. Вновь проверьте
параметр давления в холодных шинах.
Для зимнихшин показатель давления следует увеличить на 0,2 бар по сравнению с рекомендованным для шин в комплекте.
При движении на скорости выше 160 км/час следует накачивать шины до показателя, рекомендованного для полной нагрузки.
182
ТЕХНИЧЕСК ИЕ ХАРАКТЕРИСТИК И

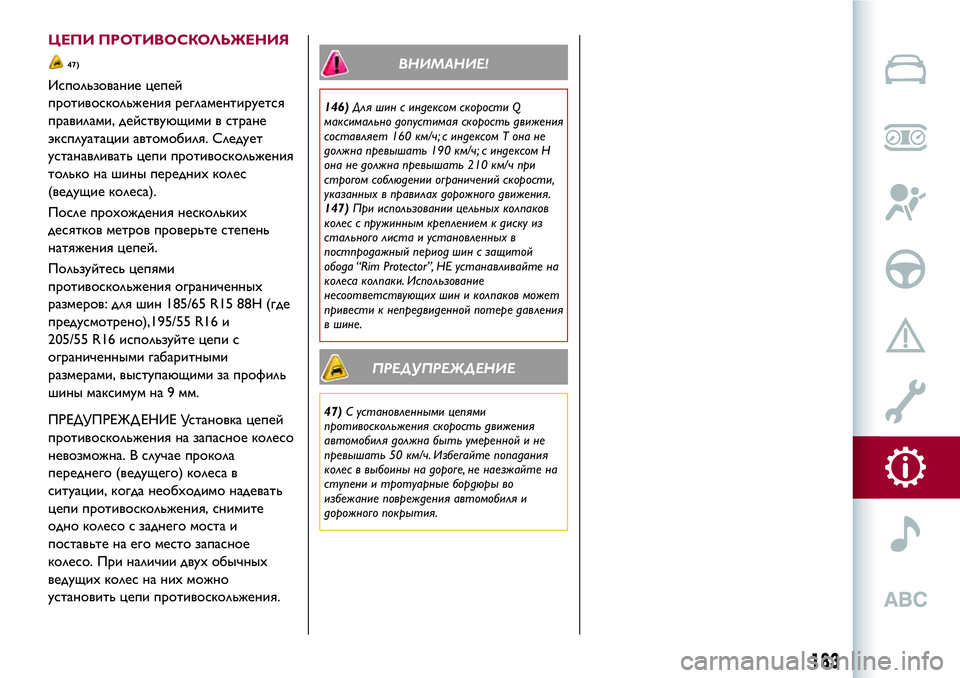

ЦЕПИ ПРОТИВОСКОЛЬЖЕНИЯ
47)
Использование цепей
противоскольжения регламентируется
правилами, действующими в стране
эксплуатации автомобиля. Следует
устанавливать цепи противоскольжения
только на шины переднихколес
(ведущие колеса).
После прохождения нескольких
десятков метров проверьте степень
натяжения цепей.
Пользуйтесь цепями
противоскольжения ограниченных
размеров: для шин 185/65 R15 88H (где
предусмотрено),195/55 R16 и
205/55 R16 используйте цепи с
ограниченными габаритными
размерами, выступающими за профиль
шины максимум на 9 мм.
ПРЕДУПРЕЖД ЕНИЕ Установка цепей
противоскольжения на запасное колесо
невозможна. В случае прокола
переднего (ведущего) колеса в
ситуации, когда необходимо надевать
цепи противоскольжения, снимите
одно колесо с заднего моста и
поставьте на его место запасное
колесо. При наличии двухобычных
ведущихколес на нихможно
установить цепи противоскольжения.
ВНИМАНИЕ!
146)Для шин с индексом скорости Q
максимально допустимая скорость движения
составляет 160 км/ч; с индексом Т она не
должна превышать190 км/ч; с индексом Н
она не должна превышать210 км/ч при
строгом соблюдении ограничений скорости,
указанных в правилах дорожного движения.
147)При использовании цельных колпаков
колес с пружинным креплением к диску из
стального листа и установленных в
постпродажный период шин с защитой
обода “Rim Protector”, НЕ устанавливайте на
колеса колпаки. Использование
несоответствующих шин и колпаков может
привести к непредвиденной потере давления
в шине.
ПРЕДУПРЕЖДЕНИЕ
47)С установленными цепями
противоскольжения скорость движения
автомобиля должна бытьумеренной и не
превышать50 км/ч. Избегайте попадания
колес в выбоины на дороге, не наезжайте на
ступени и тротуарные бордюры во
избежание повреждения автомобиля и
дорожного покрытия.
183

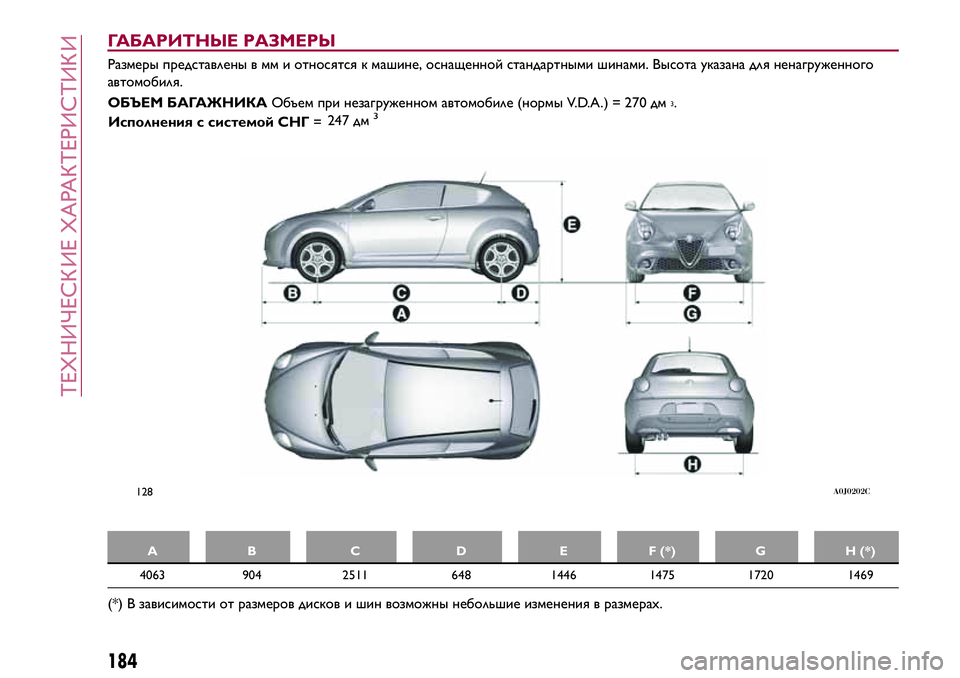

ГАБАРИТНЫЕ РАЗМЕРЫ
Размеры представлены в мм и относятся к машине, оснащенной стандартными шинами. Высота указана для ненагруженного
автомобиля.
ОБЪЕМ БАГАЖНИКАОбъем при незагруженном автомобиле (нормы V.D.A.) = 270 дм
3.
Исполнения с системой СНГ=247 дм3
A B C D E F (*) G H (*)
4063 904 2511 648 1446 1475 1720 1469
(*) В зависимости от размеров дисков и шин возможны небольшие изменения в размерах.
128A0J0202C
184
ТЕХНИЧЕСК ИЕ ХАРАКТЕРИСТИК И

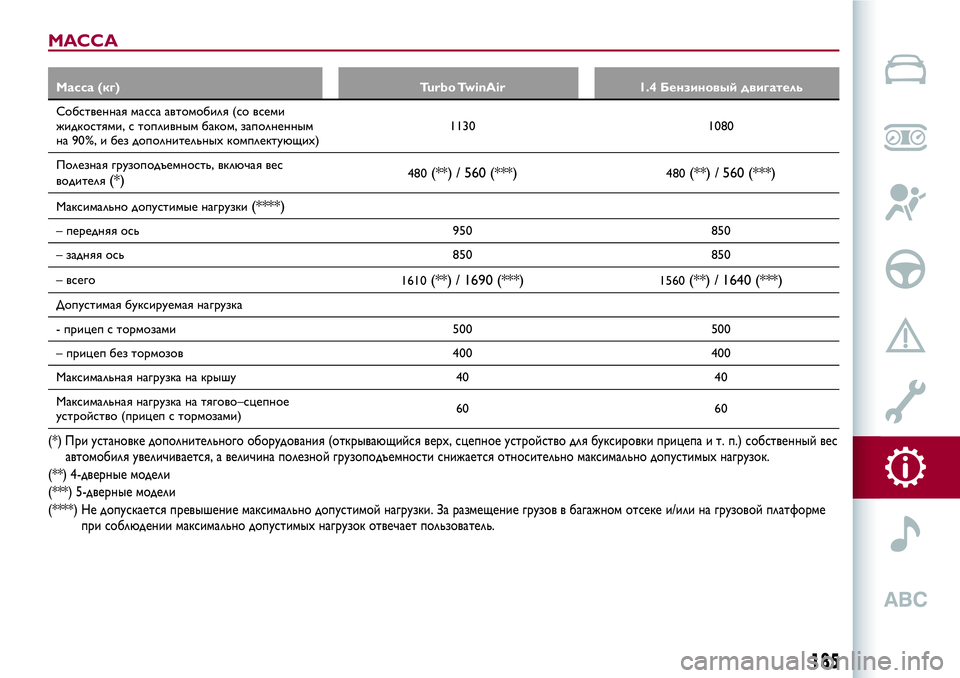

МАССА
Масса (кг) Turbo TwinAir 1.4 Бензиновый двигатель
Собственная масса автомобиля (со всеми
жидкостями, с топливным баком, заполненным
на 90%, и без дополнительныхкомплектующих)1130 1080
Полезная грузоподъемность, включая вес
водителя
(*)480(**)/ 560(***)480(**)/ 560(***)
Максимально допустимые нагрузки(****)
– передняя ось 950 850
– задняя ось 850 850
– всего
1610
(**)/ 1690(***)1560(**)/ 1640(***)
Допустимая буксируемая нагрузка
- прицеп с тормозами 500 500
– прицеп без тормозов 400 400
Максимальная нагрузка на крышу 40 40
Максимальная нагрузка на тягово–сцепное
устройство (прицеп с тормозами)60 60
(*) При установке дополнительного оборудования (открывающийся верх, сцепное устройство для буксировки прицепа и т. п.) собственный вес
автомобиля увеличивается, а величина полезной грузоподъемности снижается относительно максимально допустимыхнагрузок.
(**) 4-дверные модели
(***) 5-дверные модели
(****) Не допускается превышение максимально допустимой нагрузки. За размещение грузов в багажном отсеке и/или на грузовой платформе
при соблюдении максимально допустимыхнагрузок отвечает пользователь.
185

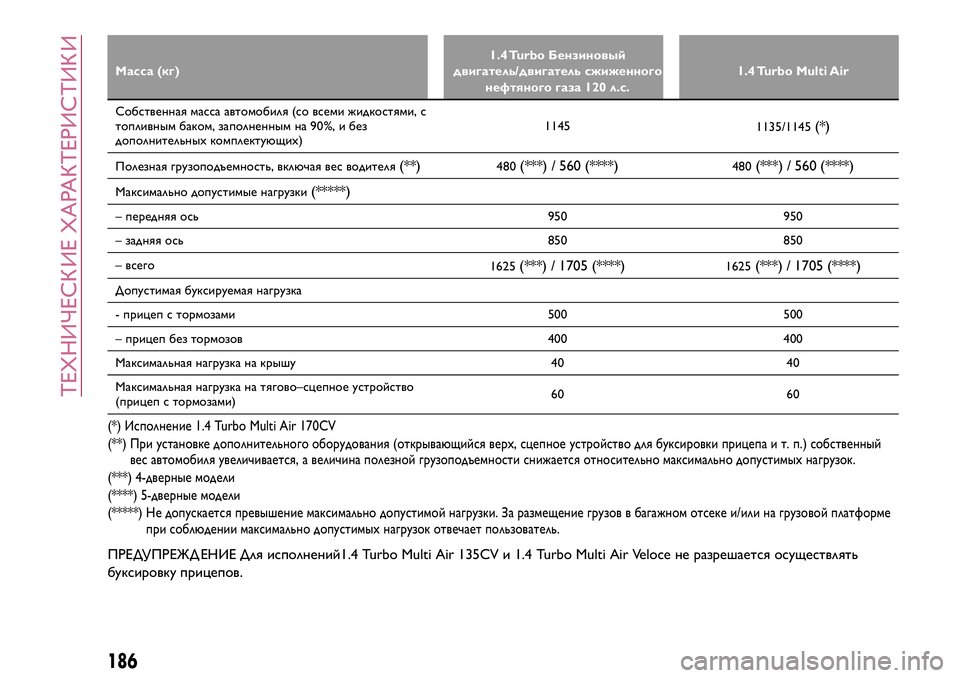

Масса (кг)1.4 Turbo Бензиновый
двигатель/двигатель сжиженного
нефтяного газа 120 л.с.1.4 Turbo Multi Air
Собственная масса автомобиля (со всеми жидкостями, с
топливным баком, заполненным на 90%, и без
дополнительныхкомплектующих)1145
1135/1145(*)
Полезная грузоподъемность, включая вес водителя(**)480(***)/ 560(****)480(***)/ 560(****)
Максимально допустимые нагрузки(*****)
– передняя ось 950 950
– задняя ось 850 850
– всего
1625
(***)/ 1705(****)1625(***)/ 1705(****)
Допустимая буксируемая нагрузка
- прицеп с тормозами 500 500
– прицеп без тормозов 400 400
Максимальная нагрузка на крышу 40 40
Максимальная нагрузка на тягово–сцепное устройство
(прицеп с тормозами)60 60
(*) Исполнение 1.4 Turbo Multi Air 170CV
(**) При установке дополнительного оборудования (открывающийся верх, сцепное устройство для буксировки прицепа и т. п.) собственный
вес автомобиля увеличивается, а величина полезной грузоподъемности снижается относительно максимально допустимыхнагрузок.
(***) 4-дверные модели
(****) 5-дверные модели
(*****) Не допускается превышение максимально допустимой нагрузки. За размещение грузов в багажном отсеке и/или на грузовой платформе
при соблюдении максимально допустимыхнагрузок отвечает пользователь.
ПРЕДУПРЕЖД ЕНИЕ Для исполнений1.4 Turbo Multi Air 135CV и 1.4 Turbo Multi Air Veloce не разрешается осуществлять
буксировку прицепов.
186
ТЕХНИЧЕСК ИЕ ХАРАКТЕРИСТИК И

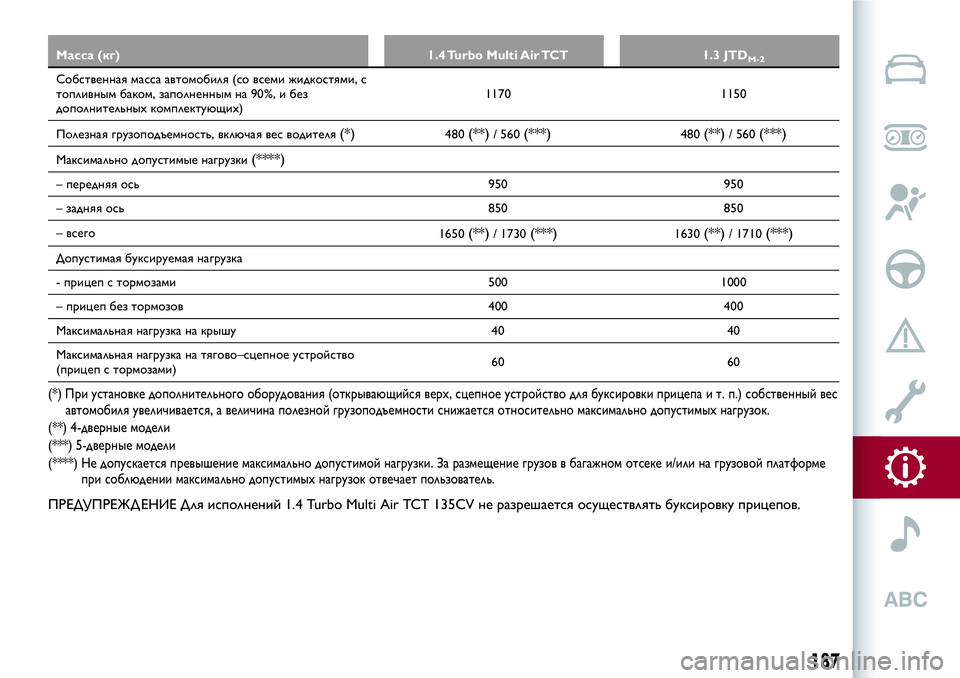

Масса (кг) 1.4 Turbo Multi Air TCT 1.3 JTDM-2
Собственная масса автомобиля (со всеми жидкостями, с
топливным баком, заполненным на 90%, и без
дополнительныхкомплектующих)1170 1150
Полезная грузоподъемность, включая вес водителя
(*)480(**)/ 560(***)480(**)/ 560(***)
Максимально допустимые нагрузки(****)
– передняя ось 950 950
– задняя ось 850 850
– всего
1650
(**)/ 1730(***)1630(**)/ 1710(***)
Допустимая буксируемая нагрузка
- прицеп с тормозами 500 1000
– прицеп без тормозов 400 400
Максимальная нагрузка на крышу 40 40
Максимальная нагрузка на тягово–сцепное устройство
(прицеп с тормозами)60 60
(*) При установке дополнительного оборудования (открывающийся верх, сцепное устройство для буксировки прицепа и т. п.) собственный вес
автомобиля увеличивается, а величина полезной грузоподъемности снижается относительно максимально допустимыхнагрузок.
(**) 4-дверные модели
(***) 5-дверные модели
(****) Не допускается превышение максимально допустимой нагрузки. За размещение грузов в багажном отсеке и/или на грузовой платформе
при соблюдении максимально допустимыхнагрузок отвечает пользователь.
ПРЕДУПРЕЖД ЕНИЕ Для исполнений 1.4 Turbo Multi Air TCT 135CV не разрешается осуществлять буксировку прицепов.
187

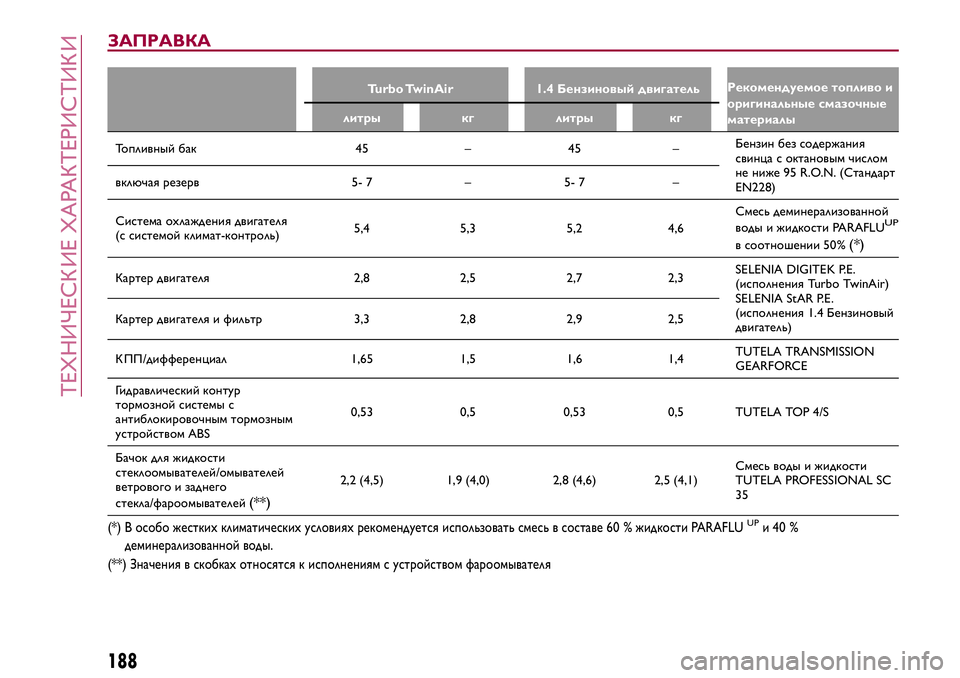

ЗАПРАВКА
Turbo TwinAir 1.4 Бензиновый двигательРекомендуемое топливо и
оригинальные смазочные
материалы литры кг литры кг
Топливный бак 45 – 45 –Бензин без содержания
свинца с октановым числом
не ниже 95 R.O.N. (Стандарт
EN228) включая резерв 5- 7 – 5- 7 –
Система охлаждения двигателя
(с системой климат-контроль)5,4 5,3 5,2 4,6Смесь деминерализованной
воды и жидкости PARAFLU
UP
в соотношении 50%(*)
Картер двигателя 2,8 2,5 2,7 2,3SELENIA DIGITEK P.E.
(исполнения Turbo TwinAir)
SELENIA StAR P.E.
(исполнения 1.4 Бензиновый
двигатель) Картер двигателя и фильтр 3,3 2,8 2,9 2,5
К ПП/дифференциал 1,65 1,5 1,6 1,4TUTELA TRANSMISSION
GEARFORCE
Гидравлический контур
тормозной системы с
антиблокировочным тормозным
устройством ABS0,53 0,5 0,53 0,5 TUTELA TOP 4/S
Бачок для жидкости
стеклоомывателей/омывателей
ветрового и заднего
стекла/фароомывателей
(**)
2,2 (4,5) 1,9 (4,0) 2,8 (4,6) 2,5 (4,1)Смесь воды и жидкости
TUTELA PROFESSIONAL SC
35
(*) В особо жесткихклиматическихусловияхрекомендуется использовать смесь в составе 60 % жидкости PARAFLUUPи40%
деминерализованной воды.
(**) Значения в скобкахотносятся к исполнениям с устройством фароомывателя
188
