Reifenpanne oder nicht brennendes Licht?
Auf Reisen gibt es immer unvorhersehbare Situationen.
Die Seiten über die Notfallsituationen dienen dazu, Ihnen in
kritischen Situationen weiterzuhelfen, ohne den Pannendienst
anzufordern. Bei einem Notfall wird empfohlen, sich telefonisch an
die gebührenfreie Nummer zu wenden, die in der Garantieurkunde
angegeben ist. Die universelle, nationale oder internationale
gebührenfreie Rufnummer hilft Ihnen dabei, die nächstgelegene
Werkstatt des Alfa Romeo-Kundendienstnetzes zu finden.
IM NOTFALL
WARNBLINKLEUCHTEN.........................110
AUSWECHSELN EINER GLÜHLAMPE.................110
AUSWECHSELN DER GLÜHLAMPE BEI EINER
AUSSENLEUCHTE.............................115
AUSTAUSCH DER SICHERUNGEN...................117
RADWECHSEL...............................123
KIT „Fix&Go Automatic”..........................128
NOTSTART .................................131
KRAFTSTOFFSPERRSYSTEM......................132
ALFA TCT-GETRIEBE - ZÜNDSCHLÜSSEL ABZIEHEN.......133
ABSCHLEPPEN DES FAHRZEUGES..................134
Page 112 of 222

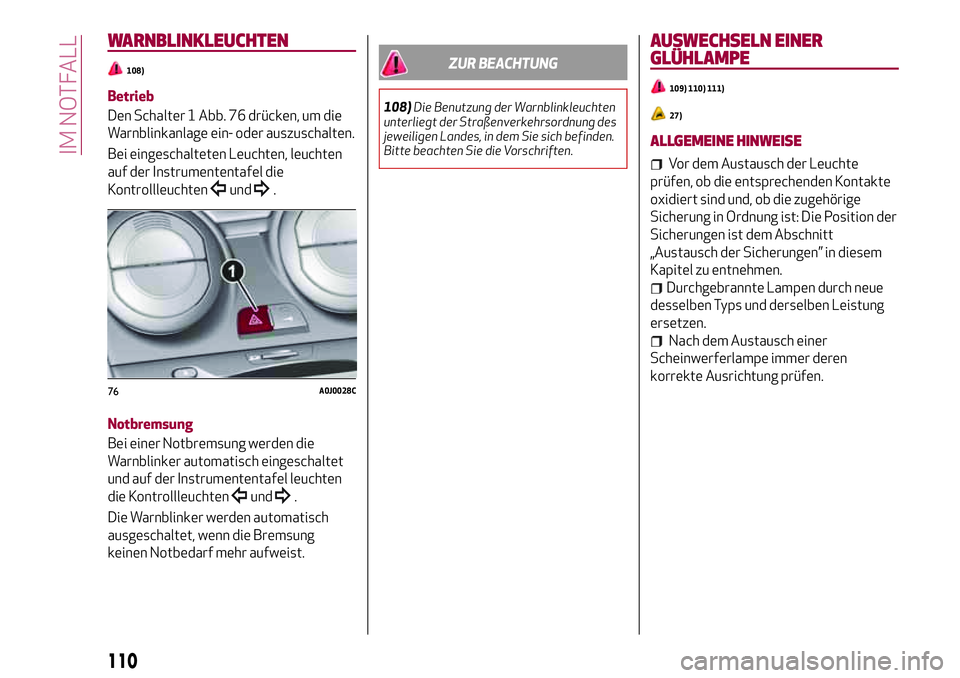

WARNBLINKLEUCHTEN
108)
Betrieb
Den Schalter 1 Abb. 76 drücken, um die
Warnblinkanlage ein- oder auszuschalten.
Bei eingeschalteten Leuchten, leuchten
auf der Instrumententafel die
Kontrollleuchten
und.
Notbremsung
Bei einer Notbremsung werden die
Warnblinker automatisch eingeschaltet
und auf der Instrumententafel leuchten
die Kontrollleuchten
und.
Die Warnblinker werden automatisch
ausgeschaltet, wenn die Bremsung
keinen Notbedarf mehr aufweist.
ZUR BEACHTUNG
108)Die Benutzung der Warnblinkleuchten
unterliegt der Straßenverkehrsordnung des
jeweiligen Landes, in dem Sie sich befinden.
Bitte beachten Sie die Vorschriften.
AUSWECHSELN EINER
GLÜHLAMPE
109) 110) 111)
27)
ALLGEMEINE HINWEISE
Vor dem Austausch der Leuchte
prüfen, ob die entsprechenden Kontakte
oxidiert sind und, ob die zugehörige
Sicherung in Ordnung ist: Die Position der
Sicherungen ist dem Abschnitt
„Austausch der Sicherungen” in diesem
Kapitel zu entnehmen.
Durchgebrannte Lampen durch neue
desselben Typs und derselben Leistung
ersetzen.
Nach dem Austausch einer
Scheinwerferlampe immer deren
korrekte Ausrichtung prüfen.
76A0J0028C
110
IM NOTFALL
Page 113 of 222

der Lichter ausgehend von der Mitte des
Scheinwerfers in Richtung Randbereiche
schnell verschwinden.
111

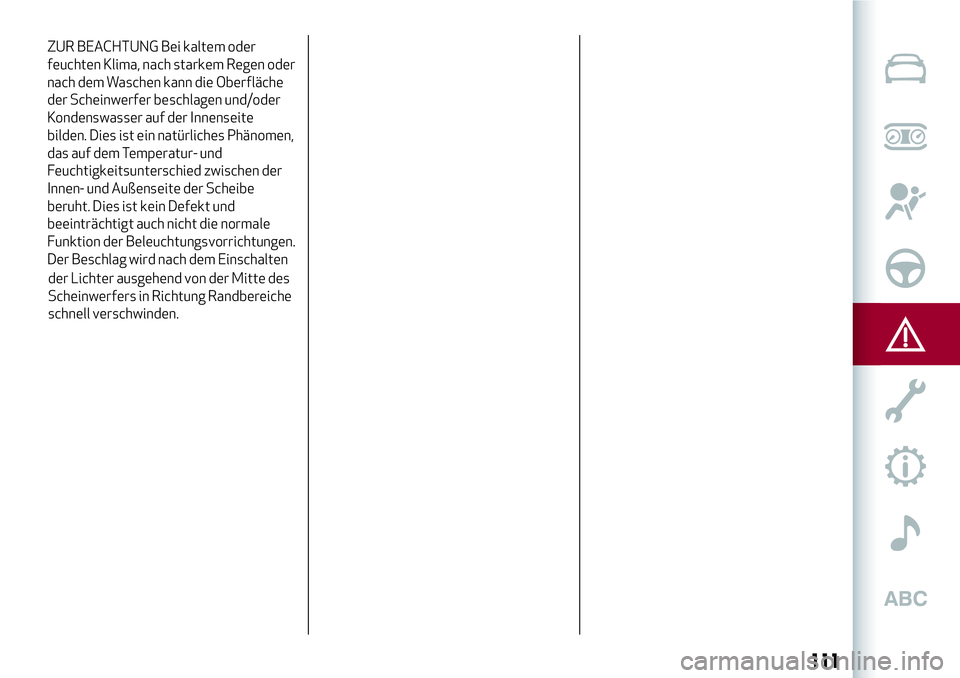

ZUR BEACHTUNG Bei kaltem oder
feuchten Klima, nach starkem Regen oder
nach dem Waschen kann die Oberfläche
der Scheinwerfer beschlagen und/oder
Kondenswasser auf der Innenseite
bilden. Dies ist ein natürliches Phänomen,
das auf dem Temperatur- und
Feuchtigkeitsunterschied zwischen der
Innen- und Außenseite der Scheibe
beruht. Dies ist kein Defekt und
beeinträchtigt auch nicht die normale
Funktion der Beleuchtungsvorrichtungen.
Der Beschlag wird nach dem Einschalten
Page 114 of 222

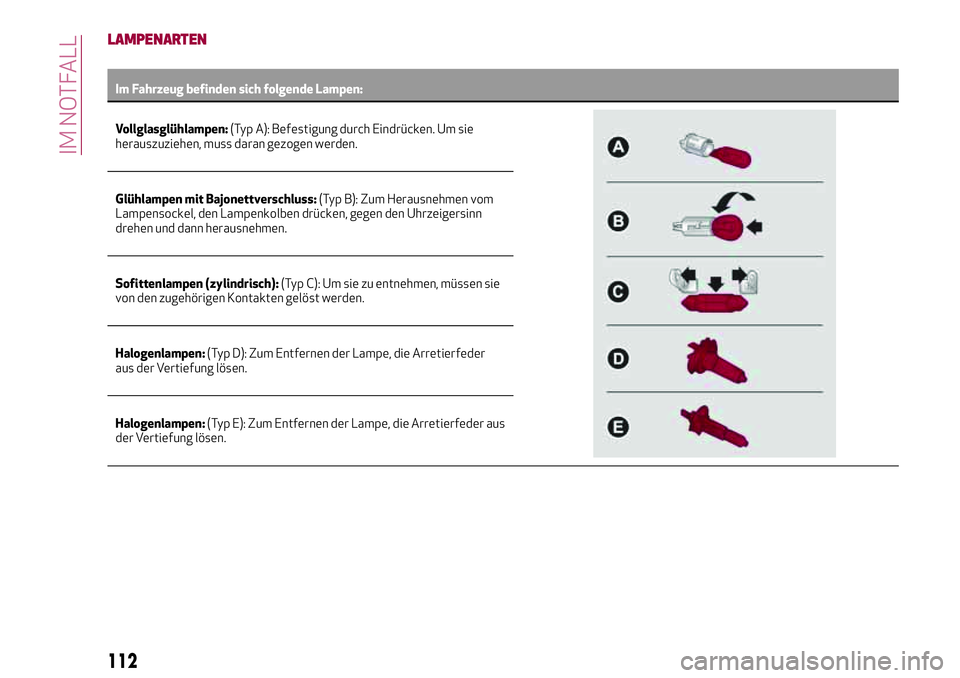

LAMPENARTEN
Im Fahrzeug befinden sich folgende Lampen:
Vollglasglühlampen:(Typ A): Befestigung durch Eindrücken. Um sie
herauszuziehen, muss daran gezogen werden.
Glühlampen mit Bajonettverschluss:(Typ B): Zum Herausnehmen vom
Lampensockel, den Lampenkolben drücken, gegen den Uhrzeigersinn
drehen und dann herausnehmen.
Sofittenlampen (zylindrisch):(Typ C): Um sie zu entnehmen, müssen sie
von den zugehörigen Kontakten gelöst werden.
Halogenlampen:(Typ D): Zum Entfernen der Lampe, die Arretierfeder
aus der Vertiefung lösen.
Halogenlampen:(Typ E): Zum Entfernen der Lampe, die Arretierfeder aus
der Vertiefung lösen.
112
IM NOTFALL
Page 115 of 222

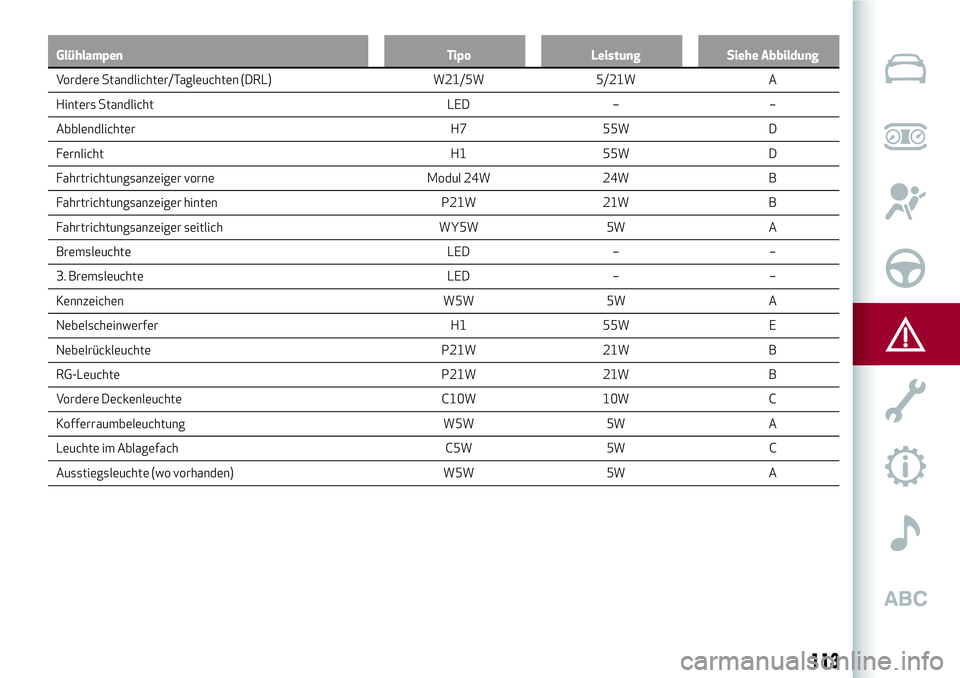

Glühlampen Tipo Leistung Siehe Abbildung
Vordere Standlichter/Tagleuchten (DRL) W21/5W 5/21W A
Hinters Standlicht LED – –
Abblendlichter H7 55W D
Fernlicht H1 55W D
Fahrtrichtungsanzeiger vorne Modul 24W 24W B
Fahrtrichtungsanzeiger hinten P21W 21W B
Fahrtrichtungsanzeiger seitlich WY5W 5W A
Bremsleuchte LED – –
3. Bremsleuchte LED – –
Kennzeichen W5W 5W A
Nebelscheinwerfer H1 55W E
Nebelrückleuchte P21W 21W B
RG-Leuchte P21W 21W B
Vordere Deckenleuchte C10W 10W C
Kofferraumbeleuchtung W5W 5W A
Leuchte im Ablagefach C5W 5W C
Ausstiegsleuchte (wo vorhanden) W5W 5W A
113
Page 116 of 222

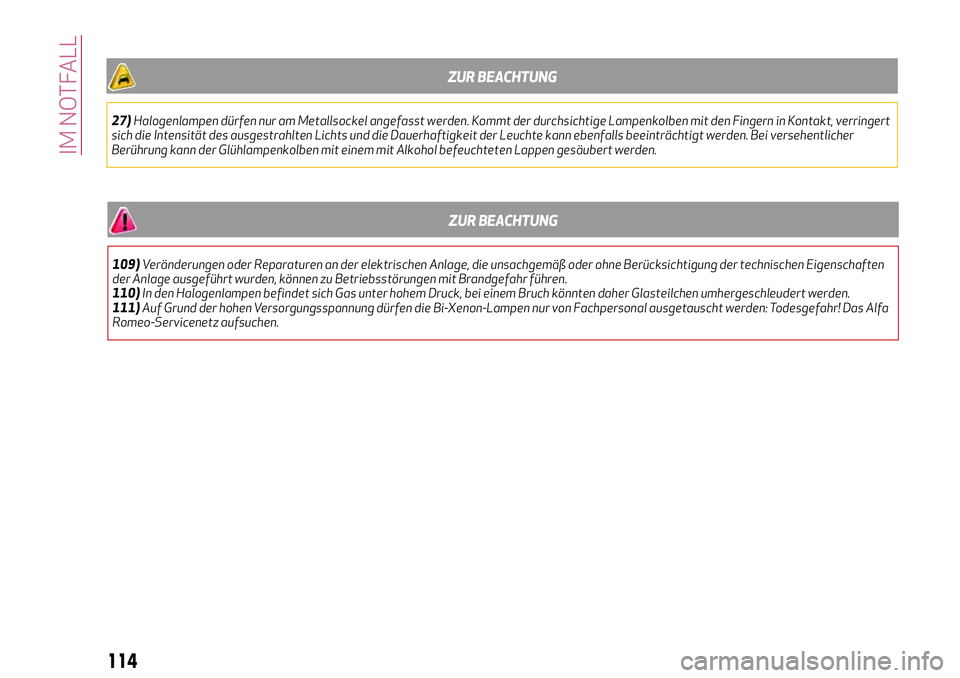

ZUR BEACHTUNG
109)Veränderungen oder Reparaturen an der elektrischen Anlage, die unsachgemäß oder ohne Berücksichtigung der technischen Eigenschaften
der Anlage ausgeführt wurden, können zu Betriebsstörungen mit Brandgefahr führen.
110)In den Halogenlampen befindet sich Gas unter hohem Druck, bei einem Bruch könnten daher Glasteilchen umhergeschleudert werden.
111)Auf Grund der hohen Versorgungsspannung dürfen die Bi-Xenon-Lampen nur von Fachpersonal ausgetauscht werden: Todesgefahr! Das Alfa
Romeo-Servicenetz aufsuchen.
114
IM NOTFALL
ZUR BEACHTUNG
27)Halogenlampen dürfen nur am Metallsockel angefasst werden. Kommt der durchsichtige Lampenkolben mit den Fingern in Kontakt, verringert
sich die Intensität des ausgestrahlten Lichts und die Dauerhaftigkeit der Leuchte kann ebenfalls beeinträchtigt werden. Bei versehentlicher
Berührung kann der Glühlampenkolben mit einem mit Alkohol befeuchteten Lappen gesäubert werden.
Page 117 of 222

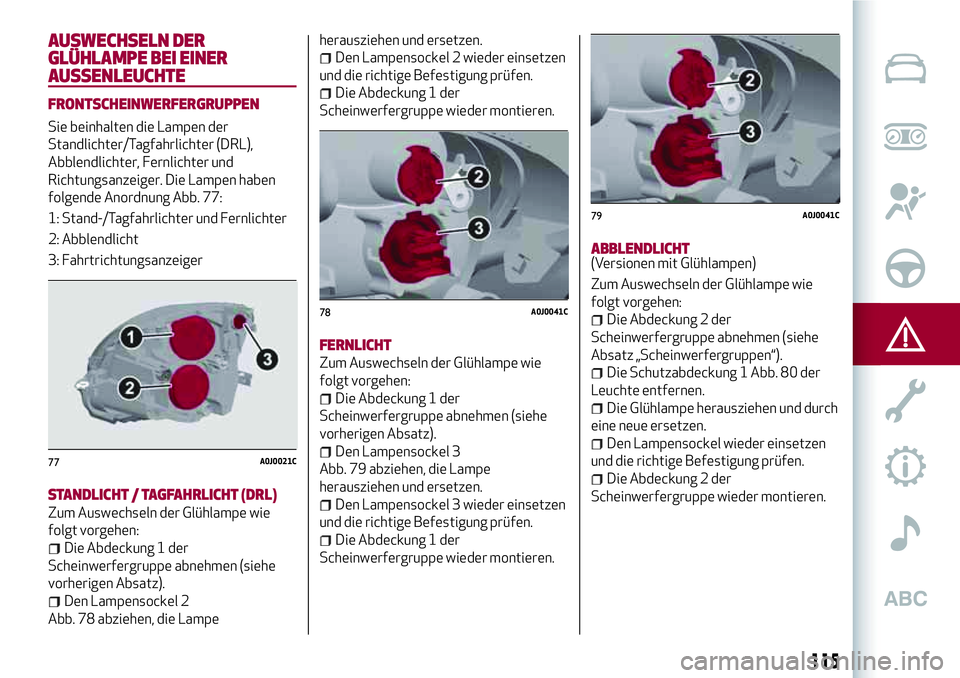

AUSWECHSELN DER
GLÜHLAMPE BEI EINER
AUSSENLEUCHTE
FRONTSCHEINWERFERGRUPPEN
Sie beinhalten die Lampen der
Standlichter/Tagfahrlichter (DRL),
Abblendlichter, Fernlichter und
Richtungsanzeiger. Die Lampen haben
folgende Anordnung Abb. 77:
1: Stand-/Tagfahrlichter und Fernlichter
2: Abblendlicht
3: Fahrtrichtungsanzeiger
STANDLICHT / TAGFAHRLICHT (DRL)
Zum Auswechseln der Glühlampe wie
folgt vorgehen:
Die Abdeckung 1 der
Scheinwerfergruppe abnehmen (siehe
vorherigen Absatz).
Den Lampensockel 2
Abb. 78 abziehen, die Lampeherausziehen und ersetzen.
Den Lampensockel 2 wieder einsetzen
und die richtige Befestigung prüfen.
Die Abdeckung 1 der
Scheinwerfergruppe wieder montieren.
FERNLICHT
Zum Auswechseln der Glühlampe wie
folgt vorgehen:
Die Abdeckung 1 der
Scheinwerfergruppe abnehmen (siehe
vorherigen Absatz).
Den Lampensockel 3
Abb. 79 abziehen, die Lampe
herausziehen und ersetzen.
Den Lampensockel 3 wieder einsetzen
und die richtige Befestigung prüfen.
Die Abdeckung 1 der
Scheinwerfergruppe wieder montieren.
ABBLENDLICHT(Versionen mit Glühlampen)
Zum Auswechseln der Glühlampe wie
folgt vorgehen:
Die Abdeckung 2 der
Scheinwerfergruppe abnehmen (siehe
Absatz „Scheinwerfergruppen“).
Die Schutzabdeckung 1 Abb. 80 der
Leuchte entfernen.
Die Glühlampe herausziehen und durch
eine neue ersetzen.
Den Lampensockel wieder einsetzen
und die richtige Befestigung prüfen.
Die Abdeckung 2 der
Scheinwerfergruppe wieder montieren.
77A0J0021C
78A0J0041C
79A0J0041C
115
Page 118 of 222

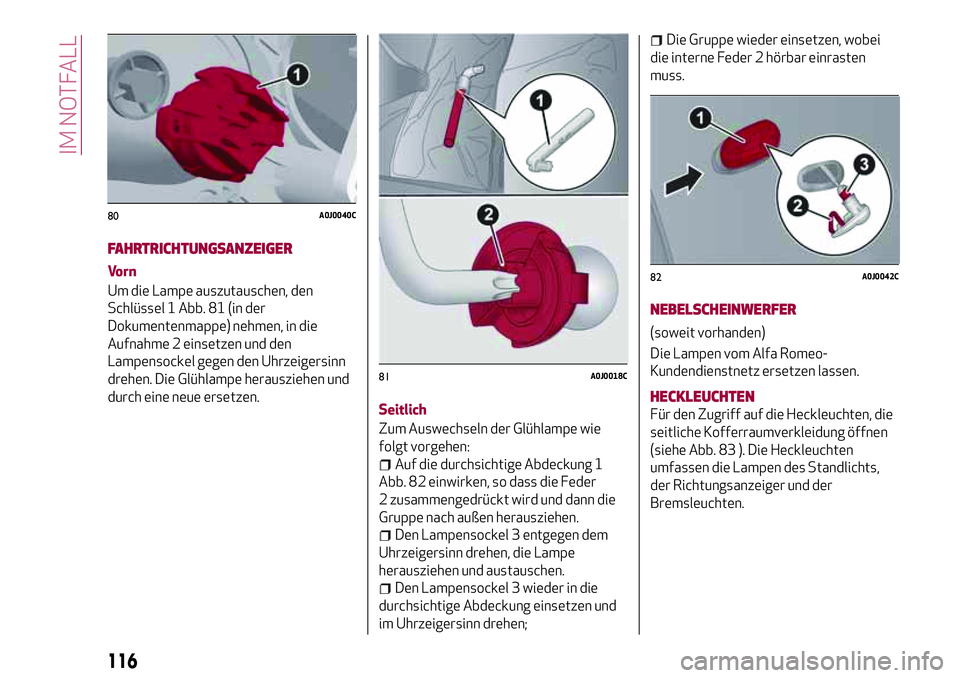

FAHRTRICHTUNGSANZEIGER
Vorn
Um die Lampe auszutauschen, den
Schlüssel 1 Abb. 81 (in der
Dokumentenmappe) nehmen, in die
Aufnahme 2 einsetzen und den
Lampensockel gegen den Uhrzeigersinn
drehen. Die Glühlampe herausziehen und
durch eine neue ersetzen.
Seitlich
Zum Auswechseln der Glühlampe wie
folgt vorgehen:
Auf die durchsichtige Abdeckung 1
Abb. 82 einwirken, so dass die Feder
2 zusammengedrückt wird und dann die
Gruppe nach außen herausziehen.
Den Lampensockel 3 entgegen dem
Uhrzeigersinn drehen, die Lampe
herausziehen und austauschen.
Den Lampensockel 3 wieder in die
durchsichtige Abdeckung einsetzen und
im Uhrzeigersinn drehen;
Die Gruppe wieder einsetzen, wobei
die interne Feder 2 hörbar einrasten
muss.
NEBELSCHEINWERFER
(soweit vorhanden)
Die Lampen vom Alfa Romeo-
Kundendienstnetz ersetzen lassen.
HECKLEUCHTEN
Für den Zugriff auf die Heckleuchten, die
seitliche Kofferraumverkleidung öffnen
(siehe Abb. 83 ). Die Heckleuchten
umfassen die Lampen des Standlichts,
der Richtungsanzeiger und der
Bremsleuchten.
80A0J0040C
81A0J0018C
82A0J0042C
116
IM NOTFALL
Page 119 of 222

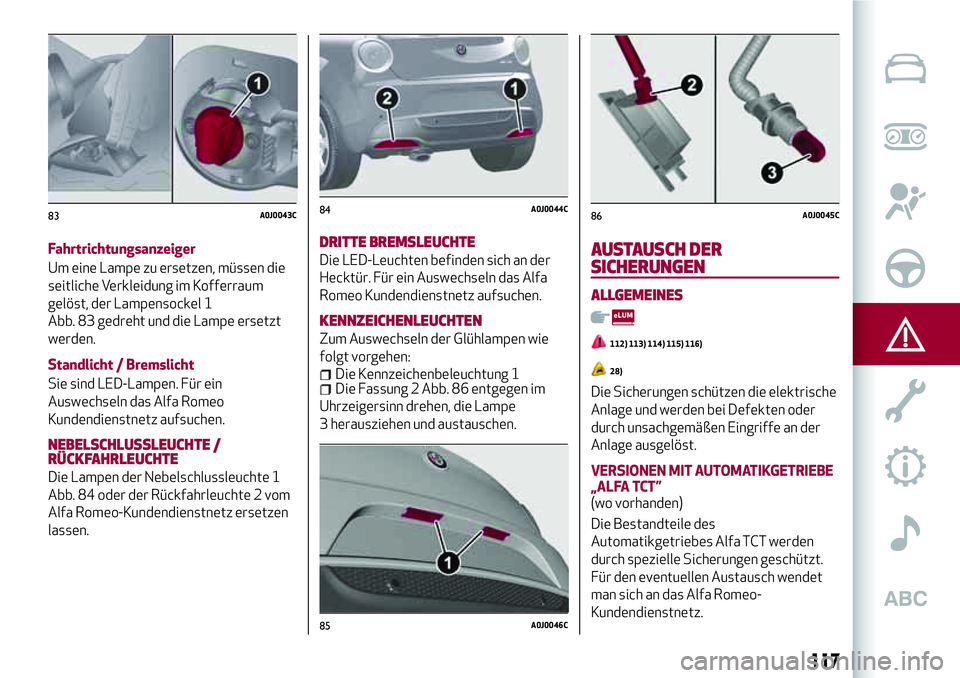

Fahrtrichtungsanzeiger
Um eine Lampe zu ersetzen, müssen die
seitliche Verkleidung im Kofferraum
gelöst, der Lampensockel 1
Abb. 83 gedreht und die Lampe ersetzt
werden.
Standlicht / Bremslicht
Sie sind LED-Lampen. Für ein
Auswechseln das Alfa Romeo
Kundendienstnetz aufsuchen.
NEBELSCHLUSSLEUCHTE /
RÜCKFAHRLEUCHTE
Die Lampen der Nebelschlussleuchte 1
Abb. 84 oder der Rückfahrleuchte 2 vom
Alfa Romeo-Kundendienstnetz ersetzen
lassen.
DRITTE BREMSLEUCHTE
Die LED-Leuchten befinden sich an der
Hecktür. Für ein Auswechseln das Alfa
Romeo Kundendienstnetz aufsuchen.
KENNZEICHENLEUCHTEN
Zum Auswechseln der Glühlampen wie
folgt vorgehen:
Die Kennzeichenbeleuchtung 1Die Fassung 2 Abb. 86 entgegen im
Uhrzeigersinn drehen, die Lampe
3 herausziehen und austauschen.
AUSTAUSCH DER
SICHERUNGEN
ALLGEMEINES
112) 113) 114) 115) 116)
28)
Die Sicherungen schützen die elektrische
Anlage und werden bei Defekten oder
durch unsachgemäßen Eingriffe an der
Anlage ausgelöst.
VERSIONEN MIT AUTOMATIKGETRIEBE
„ALFA TCT”
(wo vorhanden)
Die Bestandteile des
Automatikgetriebes Alfa TCT werden
durch spezielle Sicherungen geschützt.
Für den eventuellen Austausch wendet
man sich an das Alfa Romeo-
Kundendienstnetz.
83A0J0043C84A0J0044C
85A0J0046C
86A0J0045C
117
Page 120 of 222

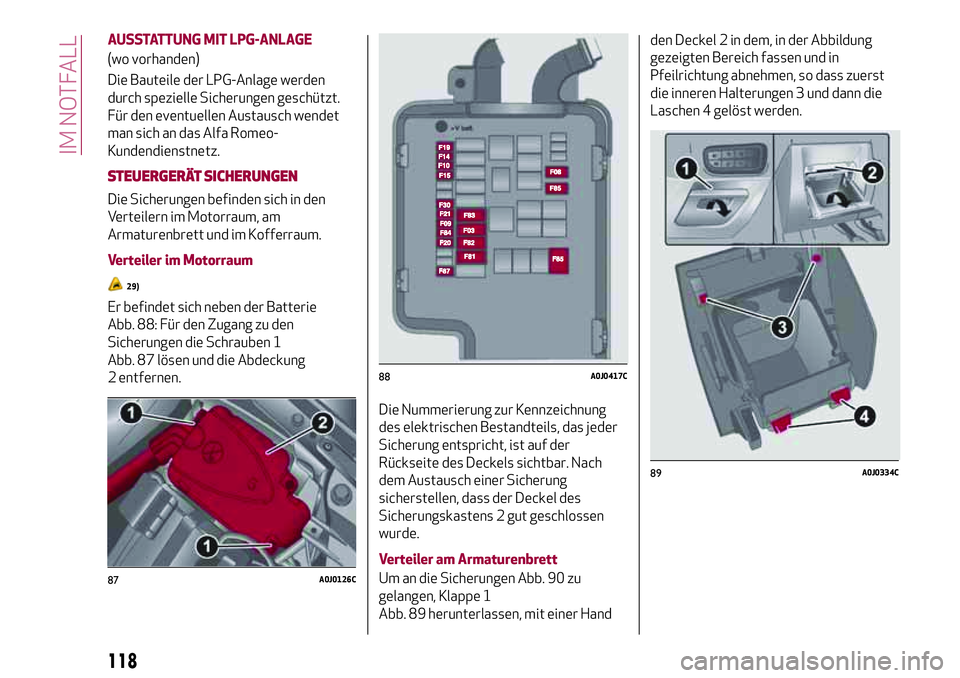

AUSSTATTUNG MIT LPG-ANLAGE
(wo vorhanden)
Die Bauteile der LPG-Anlage werden
durch spezielle Sicherungen geschützt.
Für den eventuellen Austausch wendet
man sich an das Alfa Romeo-
Kundendienstnetz.
STEUERGERÄT SICHERUNGEN
Die Sicherungen befinden sich in den
Verteilern im Motorraum, am
Armaturenbrett und im Kofferraum.
Verteiler im Motorraum
29)
Er befindet sich neben der Batterie
Abb. 88: Für den Zugang zu den
Sicherungen die Schrauben 1
Abb. 87 lösen und die Abdeckung
2 entfernen.
Die Nummerierung zur Kennzeichnung
des elektrischen Bestandteils, das jeder
Sicherung entspricht, ist auf der
Rückseite des Deckels sichtbar. Nach
dem Austausch einer Sicherung
sicherstellen, dass der Deckel des
Sicherungskastens 2 gut geschlossen
wurde.
Verteiler am Armaturenbrett
Um an die Sicherungen Abb. 90 zu
gelangen, Klappe 1
Abb. 89 herunterlassen, mit einer Handden Deckel 2 in dem, in der Abbildung
gezeigten Bereich fassen und in
Pfeilrichtung abnehmen, so dass zuerst
die inneren Halterungen 3 und dann die
Laschen 4 gelöst werden.
87A0J0126C
88A0J0417C
89A0J0334C
118
IM NOTFALL
