Alfa Romeo MiTo 2019 Instrukcja obsługi (in Polish)

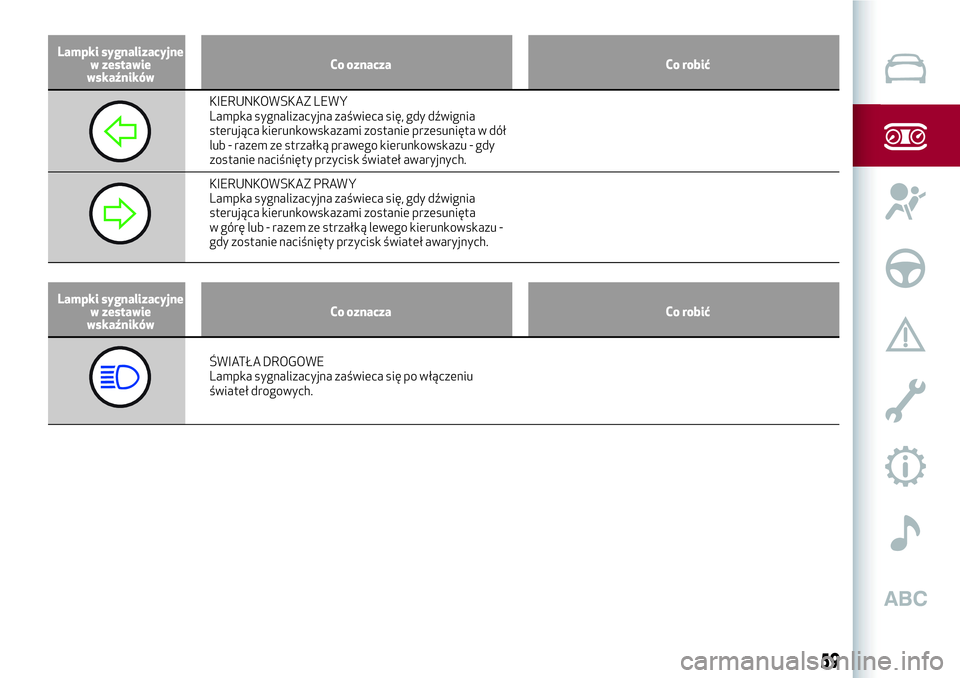

Lampki sygnalizacyjne
w zestawie
wskaźnikówCo oznacza Co robić
KIERUNKOWSKAZ LEWY
Lampka sygnalizacyjna zaświeca się, gdy dźwignia
sterująca kierunkowskazami zostanie przesunięta w dół
lub - razem ze strzałką prawego kierunkowskazu - gdy
zostanie naciśnięty przycisk świateł awaryjnych.
KIERUNKOWSKAZ PRAWY
Lampka sygnalizacyjna zaświeca się, gdy dźwignia
sterująca kierunkowskazami zostanie przesunięta
w górę lub - razem ze strzałką lewego kierunkowskazu -
gdy zostanie naciśnięty przycisk świateł awaryjnych.
Lampki sygnalizacyjne
w zestawie
wskaźnikówCo oznacza Co robić
ŚWIATŁA DROGOWE
Lampka sygnalizacyjna zaświeca się po włączeniu
świateł drogowych.
59

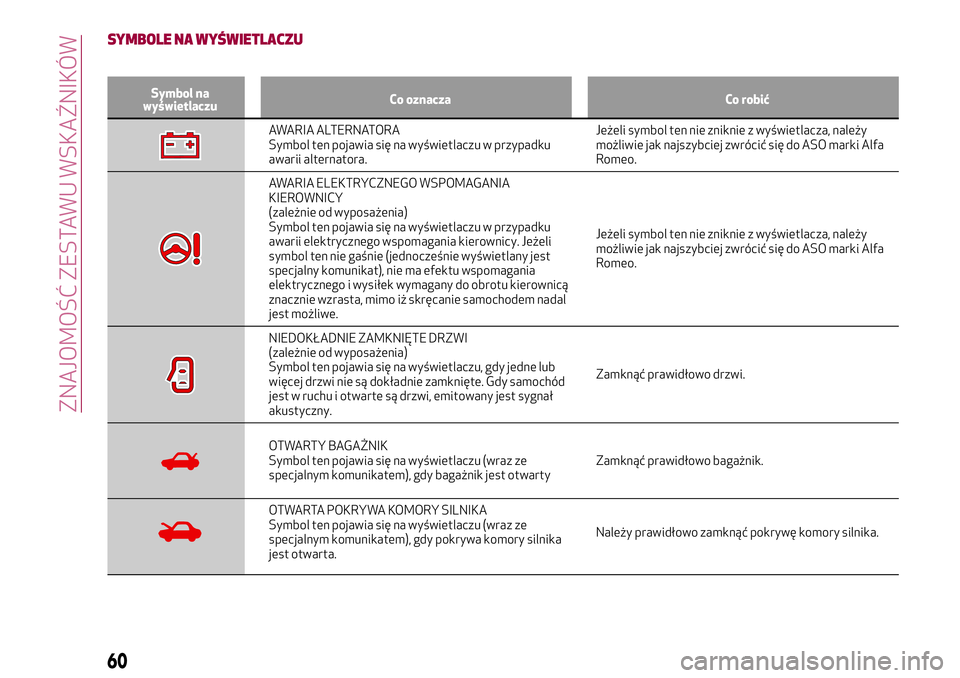

SYMBOLE NA WYŚWIETLACZU
Symbol na
wyświetlaczuCo oznacza Co robić
AWARIA ALTERNATORA
Symbol ten pojawia się na wyświetlaczu w przypadku
awarii alternatora.Jeżeli symbol ten nie zniknie z wyświetlacza, należy
możliwie jak najszybciej zwrócić się do ASO marki Alfa
Romeo.
AWARIA ELEKTRYCZNEGO WSPOMAGANIA
KIEROWNICY
(zależnie od wyposażenia)
Symbol ten pojawia się na wyświetlaczu w przypadku
awarii elektrycznego wspomagania kierownicy. Jeżeli
symbol ten nie gaśnie (jednocześnie wyświetlany jest
specjalny komunikat), nie ma efektu wspomagania
elektrycznego i wysiłek wymagany do obrotu kierownicą
znacznie wzrasta, mimo iż skręcanie samochodem nadal
jest możliwe.Jeżeli symbol ten nie zniknie z wyświetlacza, należy
możliwie jak najszybciej zwrócić się do ASO marki Alfa
Romeo.
NIEDOKŁADNIE ZAMKNIĘTE DRZWI
(zależnie od wyposażenia)
Symbol ten pojawia się na wyświetlaczu, gdy jedne lub
więcej drzwi nie są dokładnie zamknięte. Gdy samochód
jest w ruchu i otwarte są drzwi, emitowany jest sygnał
akustyczny.Zamknąć prawidłowo drzwi.
OTWARTY BAGAŻNIK
Symbol ten pojawia się na wyświetlaczu (wraz ze
specjalnym komunikatem), gdy bagażnik jest otwartyZamknąć prawidłowo bagażnik.
OTWARTA POKRYWA KOMORY SILNIKA
Symbol ten pojawia się na wyświetlaczu (wraz ze
specjalnym komunikatem), gdy pokrywa komory silnika
jest otwarta.Należy prawidłowo zamknąć pokrywę komory silnika.
60
ZNAJOMOŚĆ ZESTAWU WSKAŹNIKÓW

Symbol na
wyświetlaczuCo oznacza Co robić

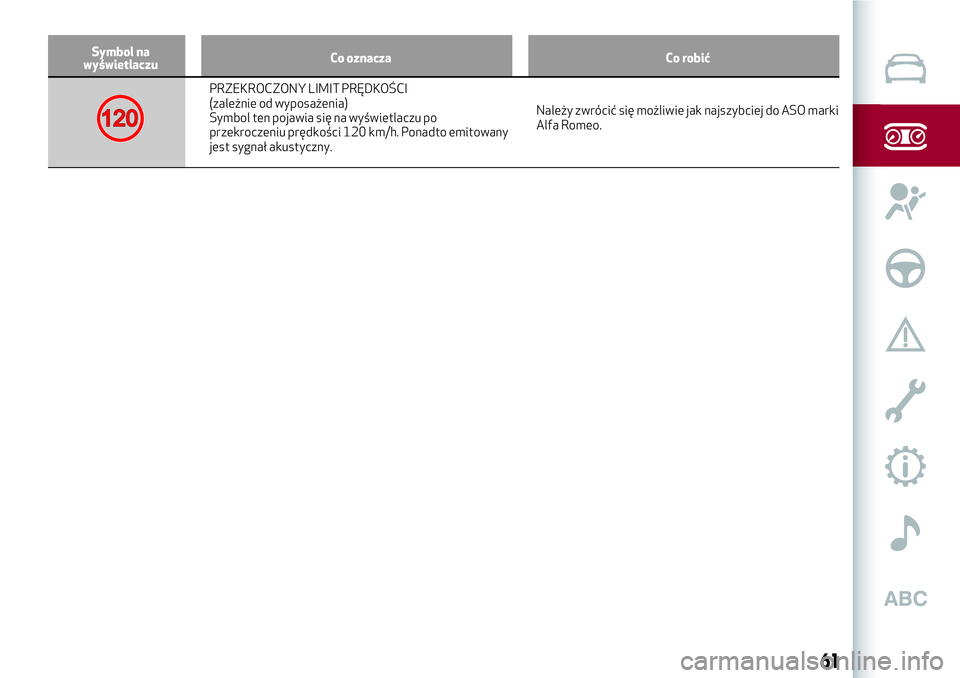

PRZEKROCZONY LIMIT PRĘDKOŚCI
(zależnie od wyposażenia)
Symbol ten pojawia się na wyświetlaczu po
przekroczeniu prędkości 120 km/h. Ponadto emitowany
jest sygnał akustyczny.Należy zwrócić się możliwie jak najszybciej do ASO marki
Alfa Romeo.
61

Symbol na
wyświetlaczuCo oznacza Co robić

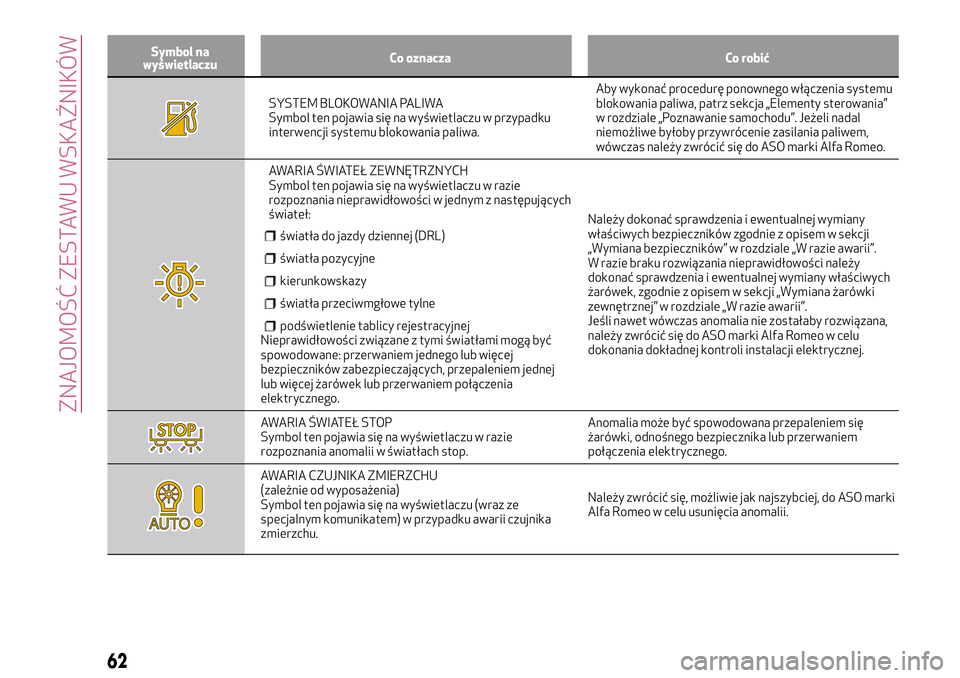

SYSTEM BLOKOWANIA PALIWA
Symbol ten pojawia się na wyświetlaczu w przypadku
interwencji systemu blokowania paliwa.Aby wykonać procedurę ponownego włączenia systemu
blokowania paliwa, patrz sekcja „Elementy sterowania”
w rozdziale „Poznawanie samochodu”. Jeżeli nadal
niemożliwe byłoby przywrócenie zasilania paliwem,
wówczas należy zwrócić się do ASO marki Alfa Romeo.
AWARIA ŚWIATEŁ ZEWNĘTRZNYCH
Symbol ten pojawia się na wyświetlaczu w razie
rozpoznania nieprawidłowości w jednym z następujących
świateł:
światła do jazdy dziennej (DRL)
światła pozycyjne
kierunkowskazy
światła przeciwmgłowe tylne
podświetlenie tablicy rejestracyjnejNieprawidłowości związane z tymi światłami mogą być
spowodowane: przerwaniem jednego lub więcej
bezpieczników zabezpieczających, przepaleniem jednej
lub więcej żarówek lub przerwaniem połączenia
elektrycznego.Należy dokonać sprawdzenia i ewentualnej wymiany
właściwych bezpieczników zgodnie z opisem w sekcji
„Wymiana bezpieczników” w rozdziale „W razie awarii”.
W razie braku rozwiązania nieprawidłowości należy
dokonać sprawdzenia i ewentualnej wymiany właściwych
żarówek, zgodnie z opisem w sekcji „Wymiana żarówki
zewnętrznej” w rozdziale „W razie awarii”.
Jeśli nawet wówczas anomalia nie zostałaby rozwiązana,
należy zwrócić się do ASO marki Alfa Romeo w celu
dokonania dokładnej kontroli instalacji elektrycznej.
AWARIA ŚWIATEŁ STOP
Symbol ten pojawia się na wyświetlaczu w razie
rozpoznania anomalii w światłach stop.Anomalia może być spowodowana przepaleniem się
żarówki, odnośnego bezpiecznika lub przerwaniem
połączenia elektrycznego.
AWARIA CZUJNIKA ZMIERZCHU
(zależnie od wyposażenia)
Symbol ten pojawia się na wyświetlaczu (wraz ze
specjalnym komunikatem) w przypadku awarii czujnika
zmierzchu.Należy zwrócić się, możliwie jak najszybciej, do ASO marki
Alfa Romeo w celu usunięcia anomalii.
62
ZNAJOMOŚĆ ZESTAWU WSKAŹNIKÓW

Symbol na
wyświetlaczuCo oznacza Co robić

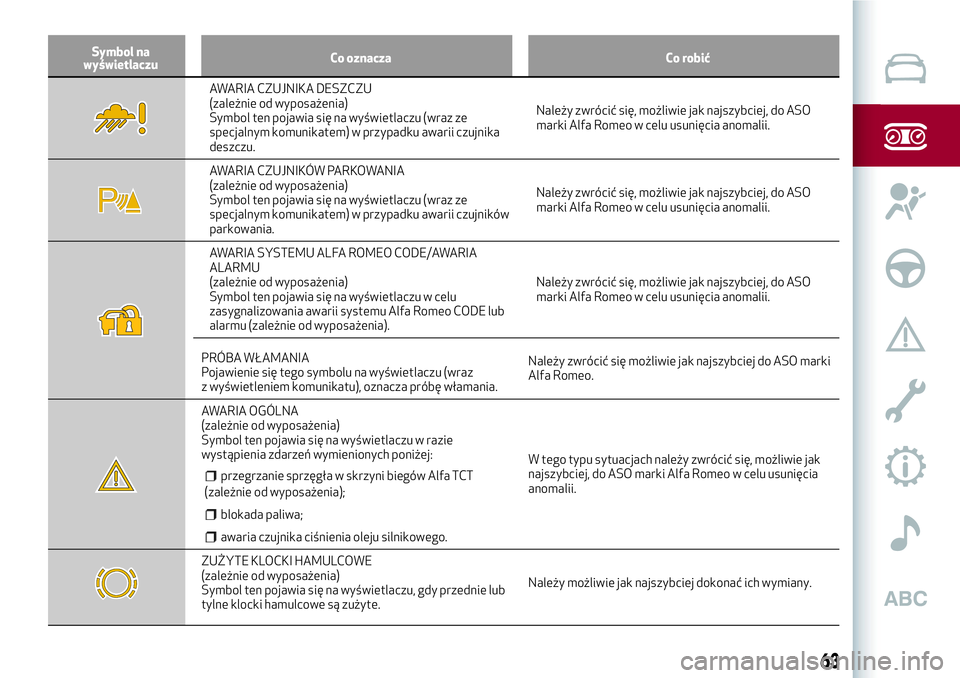

AWARIA CZUJNIKA DESZCZU
(zależnie od wyposażenia)
Symbol ten pojawia się na wyświetlaczu (wraz ze
specjalnym komunikatem) w przypadku awarii czujnika
deszczu.Należy zwrócić się, możliwie jak najszybciej, do ASO
marki Alfa Romeo w celu usunięcia anomalii.
AWARIA CZUJNIKÓW PARKOWANIA
(zależnie od wyposażenia)
Symbol ten pojawia się na wyświetlaczu (wraz ze
specjalnym komunikatem) w przypadku awarii czujników
parkowania.Należy zwrócić się, możliwie jak najszybciej, do ASO
marki Alfa Romeo w celu usunięcia anomalii.
AWARIA SYSTEMU ALFA ROMEO CODE/AWARIA
ALARMU
(zależnie od wyposażenia)
Symbol ten pojawia się na wyświetlaczu w celu
zasygnalizowania awarii systemu Alfa Romeo CODE lub
alarmu (zależnie od wyposażenia).Należy zwrócić się, możliwie jak najszybciej, do ASO
marki Alfa Romeo w celu usunięcia anomalii.
PRÓBA WŁAMANIA
Pojawienie się tego symbolu na wyświetlaczu (wraz
z wyświetleniem komunikatu), oznacza próbę włamania.Należy zwrócić się możliwie jak najszybciej do ASO marki
Alfa Romeo.
AWARIA OGÓLNA
(zależnie od wyposażenia)
Symbol ten pojawia się na wyświetlaczu w razie
wystąpienia zdarzeń wymienionych poniżej:
przegrzanie sprzęgła w skrzyni biegów Alfa TCT
(zależnie od wyposażenia);
blokada paliwa;
awaria czujnika ciśnienia oleju silnikowego.
W tego typu sytuacjach należy zwrócić się, możliwie jak
najszybciej, do ASO marki Alfa Romeo w celu usunięcia
anomalii.
ZUŻYTE KLOCKI HAMULCOWE
(zależnie od wyposażenia)
Symbol ten pojawia się na wyświetlaczu, gdy przednie lub
tylne klocki hamulcowe są zużyte.Należy możliwie jak najszybciej dokonać ich wymiany.
63

Symbol na
wyświetlaczuCo oznacza Co robić

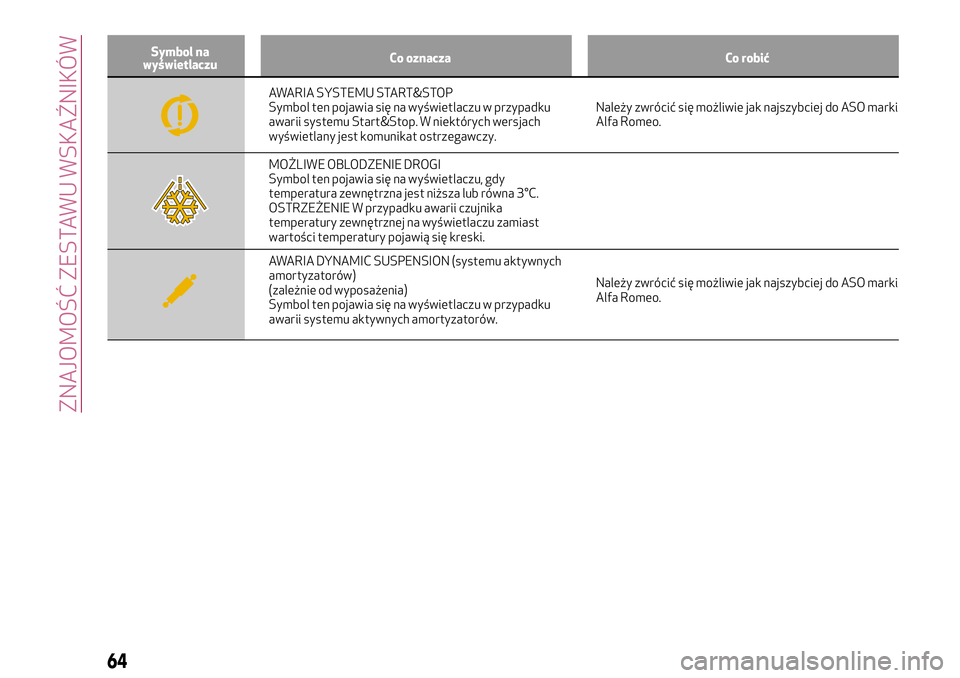

AWARIA SYSTEMU START&STOP
Symbol ten pojawia się na wyświetlaczu w przypadku
awarii systemu Start&Stop. W niektórych wersjach
wyświetlany jest komunikat ostrzegawczy.Należy zwrócić się możliwie jak najszybciej do ASO marki
Alfa Romeo.
MOŻLIWE OBLODZENIE DROGI
Symbol ten pojawia się na wyświetlaczu, gdy
temperatura zewnętrzna jest niższa lub równa 3°C.
OSTRZEŻENIE W przypadku awarii czujnika
temperatury zewnętrznej na wyświetlaczu zamiast
wartości temperatury pojawią się kreski.
AWARIA DYNAMIC SUSPENSION (systemu aktywnych
amortyzatorów)
(zależnie od wyposażenia)
Symbol ten pojawia się na wyświetlaczu w przypadku
awarii systemu aktywnych amortyzatorów.Należy zwrócić się możliwie jak najszybciej do ASO marki
Alfa Romeo.
64
ZNAJOMOŚĆ ZESTAWU WSKAŹNIKÓW

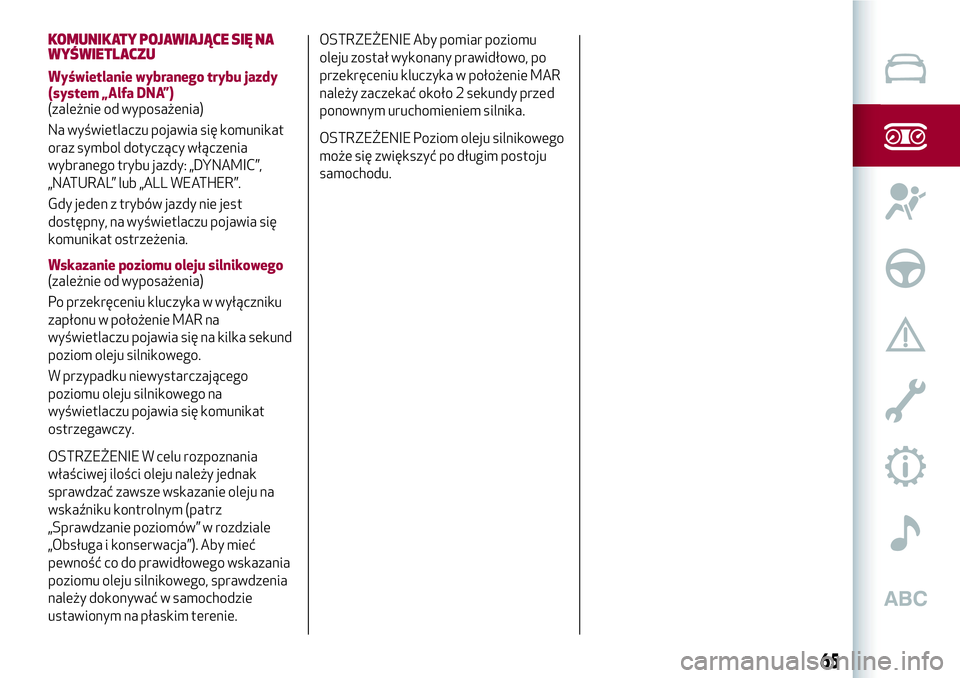

KOMUNIKATY POJAWIAJĄCE SIĘ NA
WYŚWIETLACZU
Wyświetlanie wybranego trybu jazdy
(system „Alfa DNA”)
(zależnie od wyposażenia)
Na wyświetlaczu pojawia się komunikat
oraz symbol dotyczący włączenia
wybranego trybu jazdy: „DYNAMIC”,
„NATURAL” lub „ALL WEATHER”.
Gdy jeden z trybów jazdy nie jest
dostępny, na wyświetlaczu pojawia się
komunikat ostrzeżenia.
Wskazanie poziomu oleju silnikowego
(zależnie od wyposażenia)
Po przekręceniu kluczyka w wyłączniku
zapłonu w położenie MAR na
wyświetlaczu pojawia się na kilka sekund
poziom oleju silnikowego.
W przypadku niewystarczającego
poziomu oleju silnikowego na
wyświetlaczu pojawia się komunikat
ostrzegawczy.
OSTRZEŻENIE W celu rozpoznania
właściwej ilości oleju należy jednak
sprawdzać zawsze wskazanie oleju na
wskaźniku kontrolnym (patrz
„Sprawdzanie poziomów” w rozdziale
„Obsługa i konserwacja”). Aby mieć
pewność co do prawidłowego wskazania
poziomu oleju silnikowego, sprawdzenia
należy dokonywać w samochodzie
ustawionym na płaskim terenie.OSTRZEŻENIE Aby pomiar poziomu
oleju został wykonany prawidłowo, po
przekręceniu kluczyka w położenie MAR
należy zaczekać około 2 sekundy przed
ponownym uruchomieniem silnika.
OSTRZEŻENIE Poziom oleju silnikowego
może się zwiększyć po długim postoju
samochodu.
65

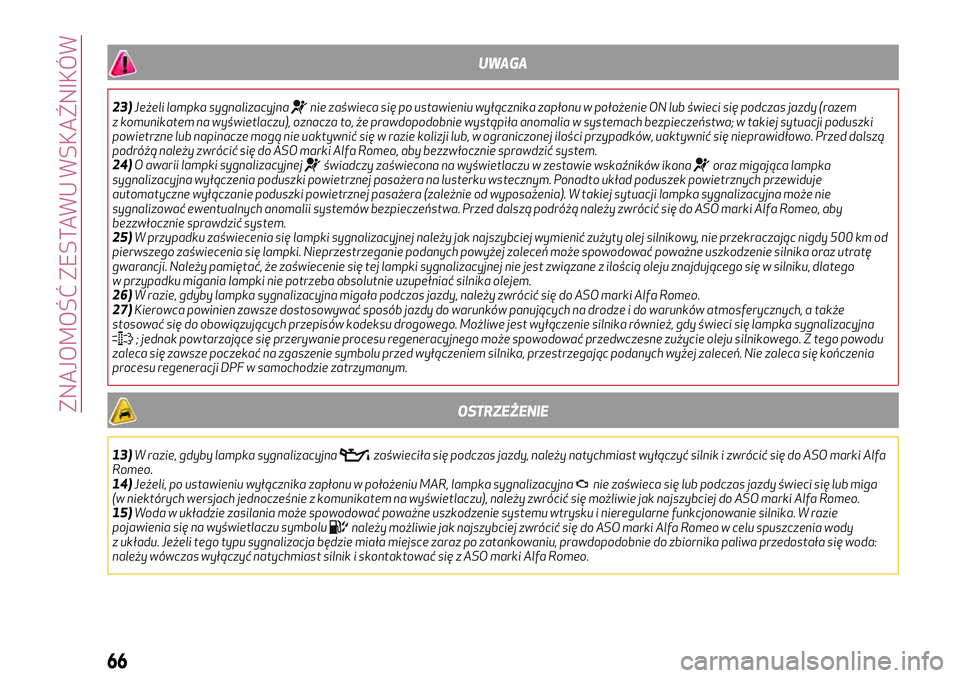

UWAGA
23)Jeżeli lampka sygnalizacyjnanie zaświeca się po ustawieniu wyłącznika zapłonu w położenie ON lub świeci się podczas jazdy (razem
z komunikatem na wyświetlaczu), oznacza to, że prawdopodobnie wystąpiła anomalia w systemach bezpieczeństwa; w takiej sytuacji poduszki
powietrzne lub napinacze mogą nie uaktywnić się w razie kolizji lub, w ograniczonej ilości przypadków, uaktywnić się nieprawidłowo. Przed dalszą
podróżą należy zwrócić się do ASO marki Alfa Romeo, aby bezzwłocznie sprawdzić system.
24)O awarii lampki sygnalizacyjnej
świadczy zaświecona na wyświetlaczu w zestawie wskaźników ikonaoraz migająca lampka
sygnalizacyjna wyłączenia poduszki powietrznej pasażera na lusterku wstecznym. Ponadto układ poduszek powietrznych przewiduje
automatyczne wyłączanie poduszki powietrznej pasażera (zależnie od wyposażenia). W takiej sytuacji lampka sygnalizacyjna może nie
sygnalizować ewentualnych anomalii systemów bezpieczeństwa. Przed dalszą podróżą należy zwrócić się do ASO marki Alfa Romeo, aby
bezzwłocznie sprawdzić system.
25)W przypadku zaświecenia się lampki sygnalizacyjnej należy jak najszybciej wymienić zużyty olej silnikowy, nie przekraczając nigdy 500 km od
pierwszego zaświecenia się lampki. Nieprzestrzeganie podanych powyżej zaleceń może spowodować poważne uszkodzenie silnika oraz utratę
gwarancji. Należy pamiętać, że zaświecenie się tej lampki sygnalizacyjnej nie jest związane z ilością oleju znajdującego się w silniku, dlatego
w przypadku migania lampki nie potrzeba absolutnie uzupełniać silnika olejem.
26)W razie, gdyby lampka sygnalizacyjna migała podczas jazdy, należy zwrócić się do ASO marki Alfa Romeo.
27)Kierowca powinien zawsze dostosowywać sposób jazdy do warunków panujących na drodze i do warunków atmosferycznych, a także
stosować się do obowiązujących przepisów kodeksu drogowego. Możliwe jest wyłączenie silnika również, gdy świeci się lampka sygnalizacyjna
; jednak powtarzające się przerywanie procesu regeneracyjnego może spowodować przedwczesne zużycie oleju silnikowego. Z tego powodu
zaleca się zawsze poczekać na zgaszenie symbolu przed wyłączeniem silnika, przestrzegając podanych wyżej zaleceń. Nie zaleca się kończenia
procesu regeneracji DPF w samochodzie zatrzymanym.
OSTRZEŻENIE
13)W razie, gdyby lampka sygnalizacyjnazaświeciła się podczas jazdy, należy natychmiast wyłączyć silnik i zwrócić się do ASO marki Alfa
Romeo.
14)Jeżeli, po ustawieniu wyłącznika zapłonu w położeniu MAR, lampka sygnalizacyjna
nie zaświeca się lub podczas jazdy świeci się lub miga
(w niektórych wersjach jednocześnie z komunikatem na wyświetlaczu), należy zwrócić się możliwie jak najszybciej do ASO marki Alfa Romeo.
15)Woda w układzie zasilania może spowodować poważne uszkodzenie systemu wtrysku i nieregularne funkcjonowanie silnika. W razie
pojawienia się na wyświetlaczu symbolu
należy możliwie jak najszybciej zwrócić się do ASO marki Alfa Romeo w celu spuszczenia wody
z układu. Jeżeli tego typu sygnalizacja będzie miała miejsce zaraz po zatankowaniu, prawdopodobnie do zbiornika paliwa przedostała się woda:
należy wówczas wyłączyć natychmiast silnik i skontaktować się z ASO marki Alfa Romeo.
66
ZNAJOMOŚĆ ZESTAWU WSKAŹNIKÓW

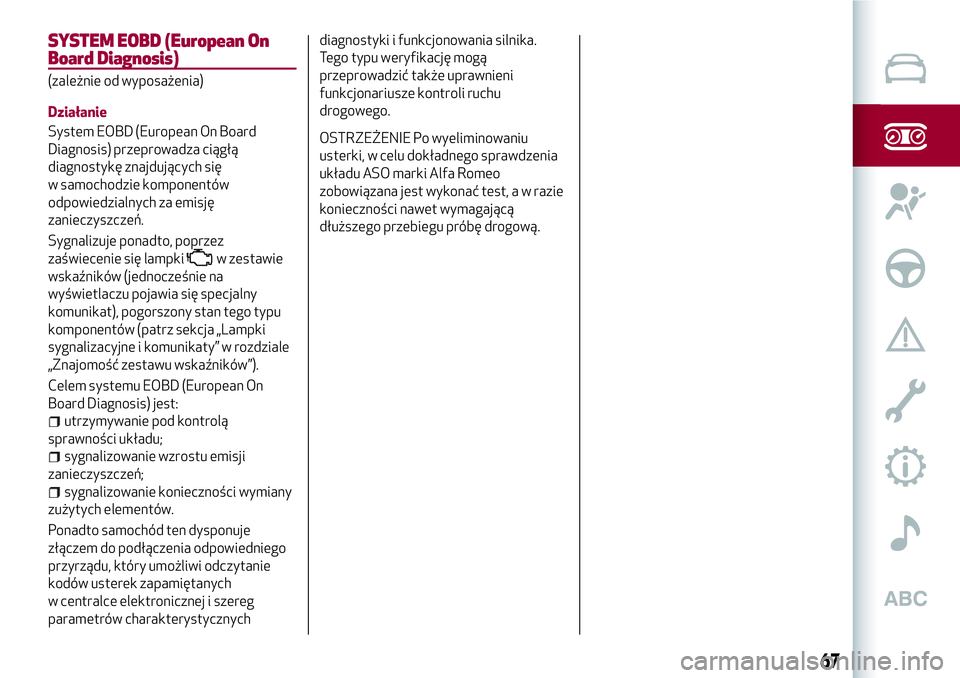

SYSTEM EOBD (European On
Board Diagnosis)
(zależnie od wyposażenia)
Działanie
System EOBD (European On Board
Diagnosis) przeprowadza ciągłą
diagnostykę znajdujących się
w samochodzie komponentów
odpowiedzialnych za emisję
zanieczyszczeń.
Sygnalizuje ponadto, poprzez
zaświecenie się lampki
w zestawie
wskaźników (jednocześnie na
wyświetlaczu pojawia się specjalny
komunikat), pogorszony stan tego typu
komponentów (patrz sekcja „Lampki
sygnalizacyjne i komunikaty” w rozdziale
„Znajomość zestawu wskaźników”).
Celem systemu EOBD (European On
Board Diagnosis) jest:
utrzymywanie pod kontrolą
sprawności układu;
sygnalizowanie wzrostu emisji
zanieczyszczeń;
sygnalizowanie konieczności wymiany
zużytych elementów.
Ponadto samochód ten dysponuje
złączem do podłączenia odpowiedniego
przyrządu, który umożliwi odczytanie
kodów usterek zapamiętanych
w centralce elektronicznej i szereg
parametrów charakterystycznychdiagnostyki i funkcjonowania silnika.
Tego typu weryfikację mogą
przeprowadzić także uprawnieni
funkcjonariusze kontroli ruchu
drogowego.
OSTRZEŻENIE Po wyeliminowaniu
usterki, w celu dokładnego sprawdzenia
układu ASO marki Alfa Romeo
zobowiązana jest wykonać test, a w razie
konieczności nawet wymagającą
dłuższego przebiegu próbę drogową.
67

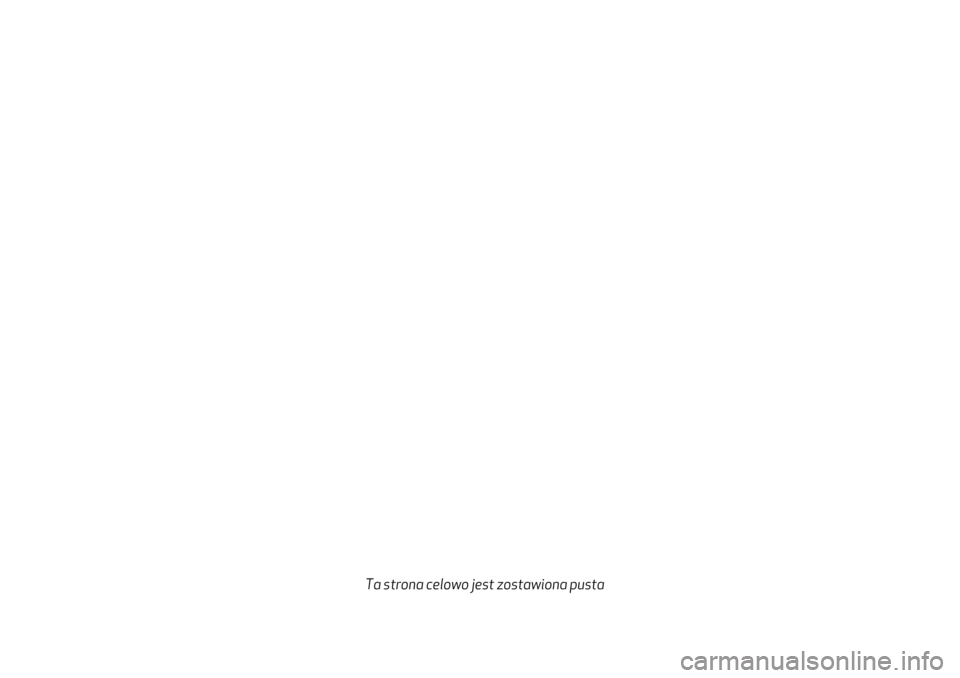

Ta strona celowo jest zostawiona pusta
