ZUR BEACHTUNG

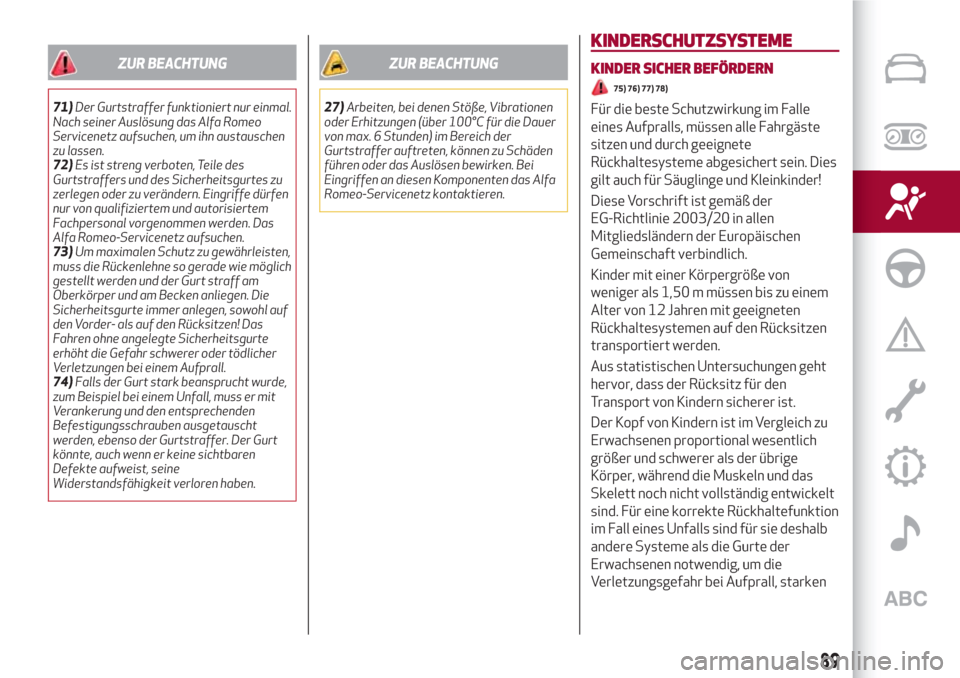

71)Der Gurtstraffer funktioniert nur einmal.
Nach seiner Auslösung das Alfa Romeo
Servicenetz aufsuchen, um ihn austauschen
zu lassen.
72)Es ist streng verboten, Teile des
Gurtstraffers und des Sicherheitsgurtes zu
zerlegen oder zu verändern. Eingriffe dürfen
nur von qualifiziertem und autorisiertem
Fachpersonal vorgenommen werden. Das
Alfa Romeo-Servicenetz aufsuchen.
73)Um maximalen Schutz zu gewährleisten,
muss die Rückenlehne so gerade wie möglich
gestellt werden und der Gurt straff am
Oberkörper und am Becken anliegen. Die
Sicherheitsgurte immer anlegen, sowohl auf
den Vorder- als auf den Rücksitzen! Das
Fahren ohne angelegte Sicherheitsgurte
erhöht die Gefahr schwerer oder tödlicher
Verletzungen bei einem Aufprall.
74)Falls der Gurt stark beansprucht wurde,
zum Beispiel bei einem Unfall, muss er mit
Verankerung und den entsprechenden
Befestigungsschrauben ausgetauscht
werden, ebenso der Gurtstraffer. Der Gurt
könnte, auch wenn er keine sichtbaren
Defekte aufweist, seine
Widerstandsfähigkeit verloren haben.
ZUR BEACHTUNG
27)Arbeiten, bei denen Stöße, Vibrationen
oder Erhitzungen (über 100°C für die Dauer
von max. 6 Stunden) im Bereich der
Gurtstraffer auftreten, können zu Schäden
führen oder das Auslösen bewirken. Bei
Eingriffen an diesen Komponenten das Alfa
Romeo-Servicenetz kontaktieren.
KINDERSCHUTZSYSTEME
KINDER SICHER BEFÖRDERN
75) 76) 77) 78)
Für die beste Schutzwirkung im Falle
eines Aufpralls, müssen alle Fahrgäste
sitzen und durch geeignete
Rückhaltesysteme abgesichert sein. Dies
gilt auch für Säuglinge und Kleinkinder!
Diese Vorschrift ist gemäß der
EG-Richtlinie 2003/20 in allen
Mitgliedsländern der Europäischen
Gemeinschaft verbindlich.
Kinder mit einer Körpergröße von
weniger als 1,50 m müssen bis zu einem
Alter von 12 Jahren mit geeigneten
Rückhaltesystemen auf den Rücksitzen
transportiert werden.
Aus statistischen Untersuchungen geht
hervor, dass der Rücksitz für den
Transport von Kindern sicherer ist.
Der Kopf von Kindern ist im Vergleich zu
Erwachsenen proportional wesentlich
größer und schwerer als der übrige
Körper, während die Muskeln und das
Skelett noch nicht vollständig entwickelt
sind. Für eine korrekte Rückhaltefunktion
im Fall eines Unfalls sind für sie deshalb
andere Systeme als die Gurte der
Erwachsenen notwendig, um die
Verletzungsgefahr bei Aufprall, starken
89

Bremsvorgängen oder plötzlichen
Manövern auf ein Minimum zu
beschränken.
Kinder müssen sicher und bequem sitzen.
Je nach Eigenschaften der eingesetzten
Kindersitze, sollten Kinder so lang wie
möglich (mindestens bis zum 3-4.
Altersjahr) in entgegen der Fahrtrichtung
installierten Sitzen transportiert werden,
da dies im Falle eines Aufpralls die
sicherste Position ist.
Die für die Kinder geeignetste
Haltervorrichtung ist vom Gewicht und
der Größe der Kinder abhängig. Es gibt
verschiedene Rückhaltesysteme für
Kinder, die entweder mit den
Sicherheitsgurten des Fahrzeugs oder
mit ISOFIX/i-Size-Verankerungen im
Fahrzeug befestigt werden.
Immer das für das Kind geeignetste
System auswählen. Aufschluss zur
richtigen Wahl erhalten Sie in der
Betriebsanleitung der Kindersitze.
In Europa gilt für Rückhaltesysteme für
Kinder die Norm ECE-R44, die nach fünf
Gewichtsgruppen unterteilt:Gruppe Gewichtsgruppen
Gruppe 0bis 10 kg
Körpergewicht
Gruppe 0+bis 13 kg
Körpergewicht
Gruppe 19-18kg
Körpergewicht
Gruppe 215-25kg
Körpergewicht
Gruppe 322-36kg
Körpergewicht
Zusätzlich zur Norm ECE-R44 gilt seit
Kurzem auch die ECE-Regelung
R-129 mit der Definition der
Eigenschaften der neuen i-Size-
Kindersitze (siehe Angaben im Abschnitt
„Eignung der Fahrgastsitze für die
Verwendung von i-Size-Kindersitzen”) mit
weiteren Informationen.
Alle Rückhaltevorrichtungen müssen auf
einer sachgerecht befestigten Plakette
am Kindersitz, die nicht entfernt werden
darf, mit den Zulassungsdaten und dem
Kontrollzeichen versehen sein.
In der Lineaccessori sind für jede
Gewichtsgruppe geeignete Kindersitze
erhältlich. Diese Auswahl wird
empfohlen, da sie speziell für die
Fahrzeuge von Alfa Romeo erprobt
wurde.
EINBAU DES KINDERSITZES MIT DEN
SICHERHEITSGURTEN
Die universellen Kindersitze, die mit den
Sicherheitsgurten des Fahrzeugs
befestigt werden, sind gemäß der
ECE-Norm R44 zugelassen und sind in
verschiedene Gewichtsgruppen
unterteilt.
79) 80) 81) 82)
ZUR BEACHTUNG Die Abbildungen
dienen nur zu Montagezwecken. Den
Kindersitz gemäß der Anleitung
montieren, die dem Kindersitz beiliegen
muss.

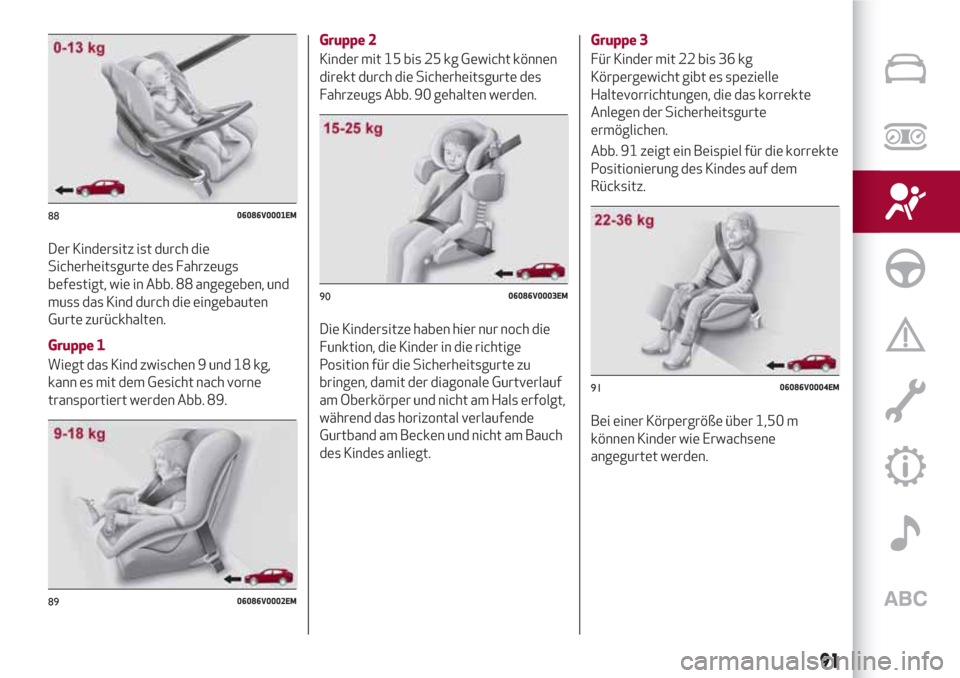

GRUPPE 0 und 0+
Kinder mit bis zu 13 kg Gewicht müssen
in einem nach hinten ausgerichteten
Kindersitz transportiert werden, Abb. 88,
der bei starken
Geschwindigkeitsverringerungen dank
der Kopfabstützung keine Belastungen
des Halses verursacht.
90
SICHERHEIT

Der Kindersitz ist durch die
Sicherheitsgurte des Fahrzeugs
befestigt, wie in Abb. 88 angegeben, und
muss das Kind durch die eingebauten
Gurte zurückhalten.
Gruppe 1
Wiegt das Kind zwischen 9 und 18 kg,
kann es mit dem Gesicht nach vorne
transportiert werden Abb. 89.Gruppe 2
Kinder mit 15 bis 25 kg Gewicht können
direkt durch die Sicherheitsgurte des
Fahrzeugs Abb. 90 gehalten werden.
Die Kindersitze haben hier nur noch die
Funktion, die Kinder in die richtige
Position für die Sicherheitsgurte zu
bringen, damit der diagonale Gurtverlauf
am Oberkörper und nicht am Hals erfolgt,
während das horizontal verlaufende
Gurtband am Becken und nicht am Bauch
des Kindes anliegt.Gruppe 3
Für Kinder mit 22 bis 36 kg
Körpergewicht gibt es spezielle
Haltevorrichtungen, die das korrekte
Anlegen der Sicherheitsgurte
ermöglichen.
Abb. 91 zeigt ein Beispiel für die korrekte
Positionierung des Kindes auf dem
Rücksitz.
Bei einer Körpergröße über 1,50 m
können Kinder wie Erwachsene
angegurtet werden.
8806086V0001EM
8906086V0002EM
9006086V0003EM
9106086V0004EM
91

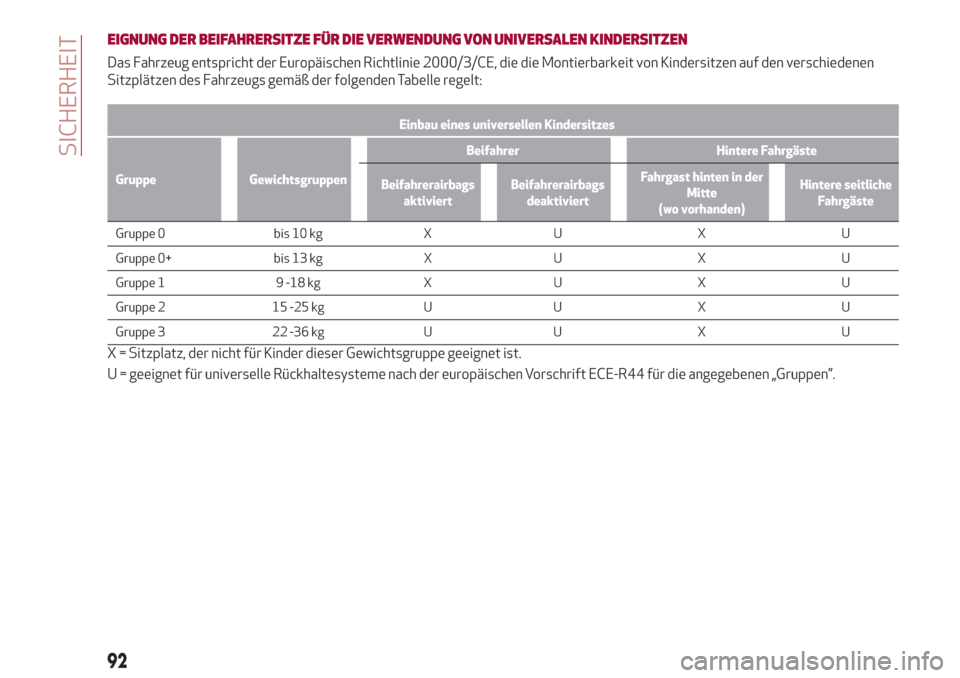

EIGNUNG DER BEIFAHRERSITZE FÜR DIE VERWENDUNG VON UNIVERSALEN KINDERSITZEN
Das Fahrzeug entspricht der Europäischen Richtlinie 2000/3/CE, die die Montierbarkeit von Kindersitzen auf den verschiedenen
Sitzplätzen des Fahrzeugs gemäß der folgenden Tabelle regelt:
Einbau eines universellen Kindersitzes
Gruppe GewichtsgruppenBeifahrer Hintere Fahrgäste
Beifahrerairbags
aktiviertBeifahrerairbags
deaktiviertFahrgast hinten in der
Mitte
(wo vorhanden)Hintere seitliche
Fahrgäste
Gruppe 0 bis 10 kg X U X U
Gruppe
0+ bis 13kg X U X U
Gruppe 1 9 -18 kg X U X U
Gruppe 2 15 -25 kg U U X U
Gruppe 3 22 -36 kg U U X U
X = Sitzplatz, der nicht für Kinder dieser Gewichtsgruppe geeignet ist.
U = geeignet für universelle Rückhaltesysteme nach der europäischen Vorschrift ECE-R44 für die angegebenen „Gruppen”.
92
SICHERHEIT

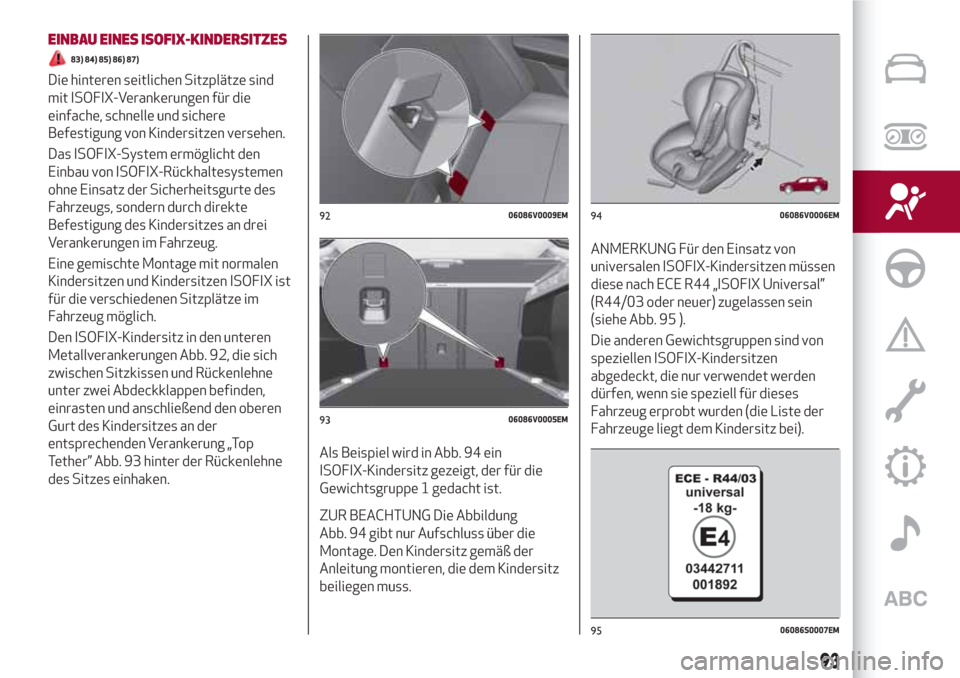

EINBAU EINES ISOFIX-KINDERSITZES
83) 84) 85) 86) 87)
Die hinteren seitlichen Sitzplätze sind
mit ISOFIX-Verankerungen für die
einfache, schnelle und sichere
Befestigung von Kindersitzen versehen.
Das ISOFIX-System ermöglicht den
Einbau von ISOFIX-Rückhaltesystemen
ohne Einsatz der Sicherheitsgurte des
Fahrzeugs, sondern durch direkte
Befestigung des Kindersitzes an drei
Verankerungen im Fahrzeug.
Eine gemischte Montage mit normalen
Kindersitzen und Kindersitzen ISOFIX ist
für die verschiedenen Sitzplätze im
Fahrzeug möglich.
Den ISOFIX-Kindersitz in den unteren
Metallverankerungen Abb. 92, die sich
zwischen Sitzkissen und Rückenlehne
unter zwei Abdeckklappen befinden,
einrasten und anschließend den oberen
Gurt des Kindersitzes an der
entsprechenden Verankerung „Top
Tether” Abb. 93 hinter der Rückenlehne
des Sitzes einhaken.Als Beispiel wird in Abb. 94 ein
ISOFIX-Kindersitz gezeigt, der für die
Gewichtsgruppe 1 gedacht ist.
ZUR BEACHTUNG Die Abbildung
Abb. 94 gibt nur Aufschluss über die
Montage. Den Kindersitz gemäß der
Anleitung montieren, die dem Kindersitz
beiliegen muss.
ANMERKUNG Für den Einsatz von
universalen ISOFIX-Kindersitzen müssen
diese nach ECE R44 „ISOFIX Universal”
(R44/03 oder neuer) zugelassen sein
(siehe Abb. 95 ).
Die anderen Gewichtsgruppen sind von
speziellen ISOFIX-Kindersitzen
abgedeckt, die nur verwendet werden
dürfen, wenn sie speziell für dieses
Fahrzeug erprobt wurden (die Liste der
Fahrzeuge liegt dem Kindersitz bei).
9206086V0009EM
9306086V0005EM
9406086V0006EM
9506086S0007EM
93

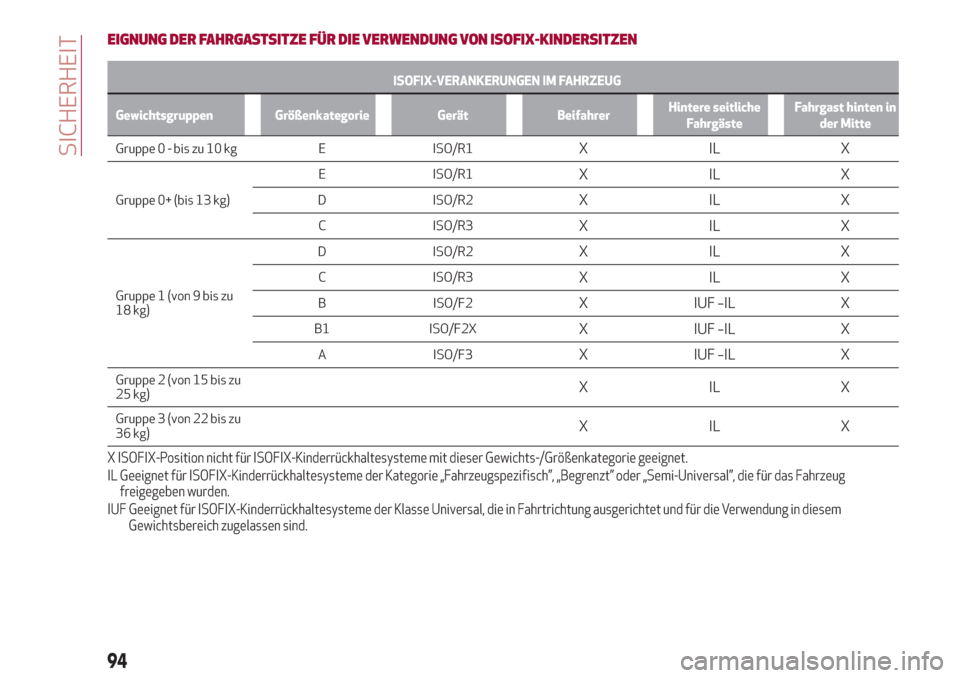

EIGNUNG DER FAHRGASTSITZE FÜR DIE VERWENDUNG VON ISOFIX-KINDERSITZEN
ISOFIX-VERANKERUNGEN IM FAHRZEUG
Gewichtsgruppen Größenkategorie Gerät BeifahrerHintere seitliche
FahrgästeFahrgast hinten in
der Mitte
Gruppe 0 - bis zu 10 kg E ISO/R1XILX
Gruppe 0+ (bis 13 kg)E ISO/R1
XILX
D ISO/R2XILX
C ISO/R3XILX
Gruppe 1 (von 9 bis zu
18 kg)D ISO/R2
XILX
C ISO/R3XILX
B ISO/F2X IUF–IL X
B1 ISO/F2XX IUF–IL X
A ISO/F3X IUF–IL X
Gruppe 2 (von 15 bis zu
25 kg)XILX
Gruppe 3 (von 22 bis zu
36 kg)XILX
X ISOFIX-Position nicht für ISOFIX-Kinderrückhaltesysteme mit dieser Gewichts-/Größenkategorie geeignet.
IL Geeignet für ISOFIX-Kinderrückhaltesysteme der Kategorie „Fahrzeugspezifisch”, „Begrenzt” oder „Semi-Universal”, die für das Fahrzeug
freigegeben wurden.
IUF Geeignet für ISOFIX-Kinderrückhaltesysteme der Klasse Universal, die in Fahrtrichtung ausgerichtet und für die Verwendung in diesem
Gewichtsbereich zugelassen sind.
94
SICHERHEIT

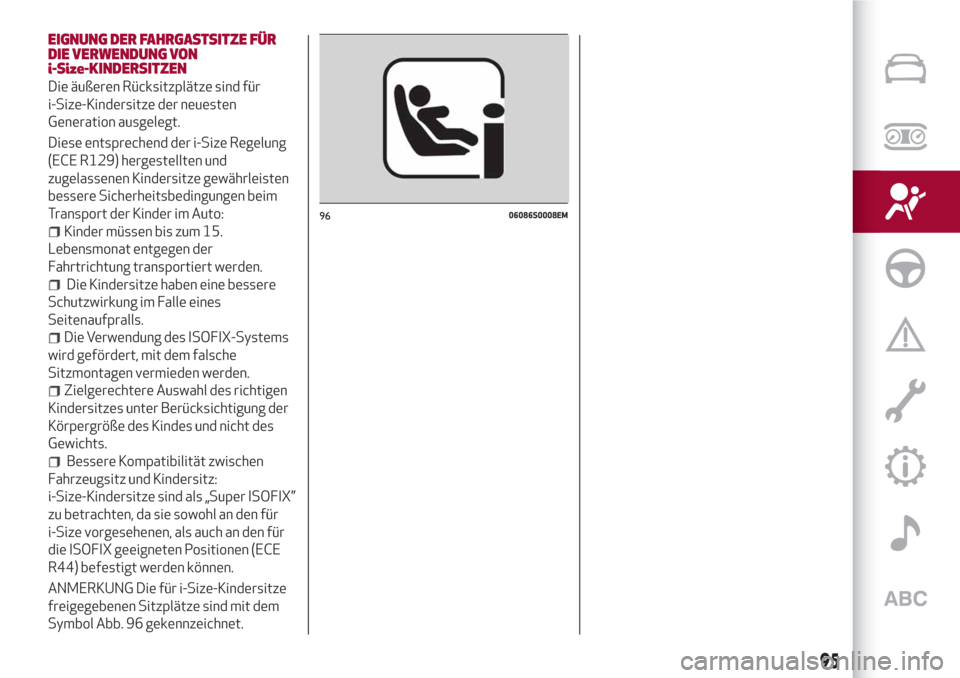

EIGNUNG DER FAHRGASTSITZE FÜR
DIE VERWENDUNG VON
i-Size-KINDERSITZEN
Die äußeren Rücksitzplätze sind für
i-Size-Kindersitze der neuesten
Generation ausgelegt.
Diese entsprechend der i-Size Regelung
(ECE R129) hergestellten und
zugelassenen Kindersitze gewährleisten
bessere Sicherheitsbedingungen beim
Transport der Kinder im Auto:
Kinder müssen bis zum 15.
Lebensmonat entgegen der
Fahrtrichtung transportiert werden.
Die Kindersitze haben eine bessere
Schutzwirkung im Falle eines
Seitenaufpralls.
Die Verwendung des ISOFIX-Systems
wird gefördert, mit dem falsche
Sitzmontagen vermieden werden.
Zielgerechtere Auswahl des richtigen
Kindersitzes unter Berücksichtigung der
Körpergröße des Kindes und nicht des
Gewichts.
Bessere Kompatibilität zwischen
Fahrzeugsitz und Kindersitz:
i-Size-Kindersitze sind als „Super ISOFIX”
zu betrachten, da sie sowohl an den für
i-Size vorgesehenen, als auch an den für
die ISOFIX geeigneten Positionen (ECE
R44) befestigt werden können.
ANMERKUNG Die für i-Size-Kindersitze
freigegebenen Sitzplätze sind mit dem
Symbol Abb. 96 gekennzeichnet.
9606086S0008EM
95

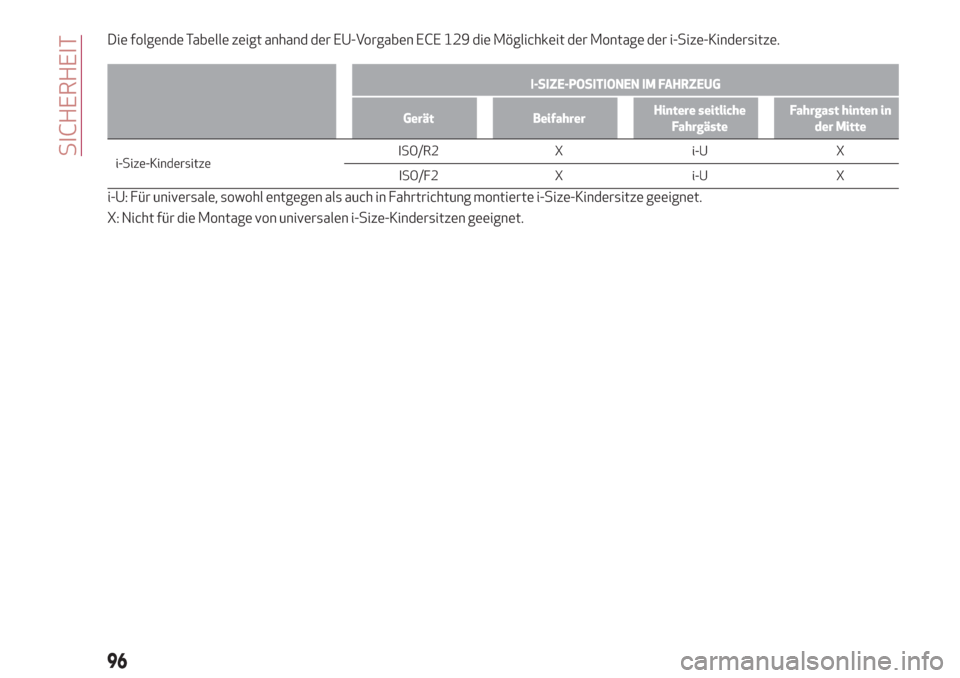

Die folgende Tabelle zeigt anhand der EU-Vorgaben ECE 129 die Möglichkeit der Montage der i-Size-Kindersitze.
I-SIZE-POSITIONEN IM FAHRZEUG
Gerät BeifahrerHintere seitliche
FahrgästeFahrgast hinten in
der Mitte
i-Size-KindersitzeISO/R2
X i-U X
ISO/F2 X i-U X
i-U: Für universale, sowohl entgegen als auch in Fahrtrichtung montierte i-Size-Kindersitze geeignet.
X: Nicht für die Montage von universalen i-Size-Kindersitzen geeignet.
96
SICHERHEIT

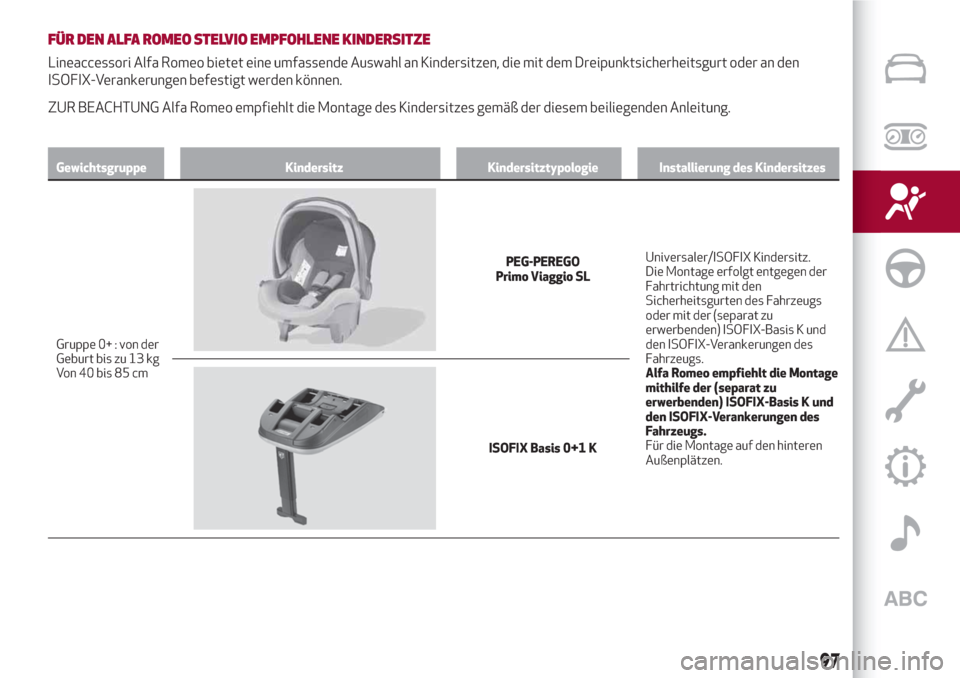

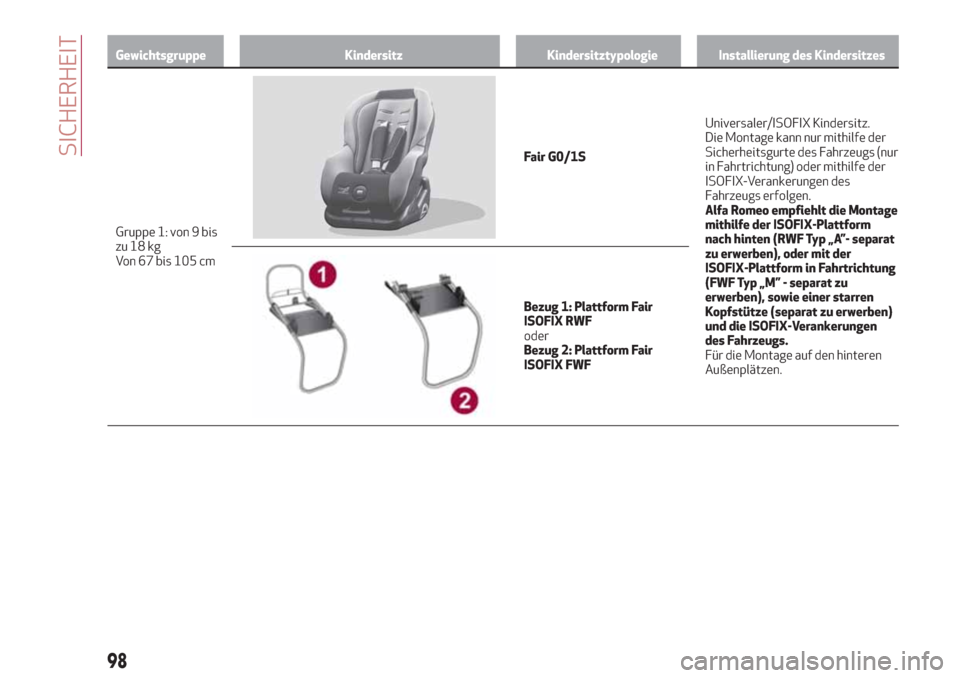

FÜR DEN ALFA ROMEO STELVIO EMPFOHLENE KINDERSITZE
Lineaccessori Alfa Romeo bietet eine umfassende Auswahl an Kindersitzen, die mit dem Dreipunktsicherheitsgurt oder an den
ISOFIX-Verankerungen befestigt werden können.
ZUR BEACHTUNG Alfa Romeo empfiehlt die Montage des Kindersitzes gemäß der diesem beiliegenden Anleitung.
Gewichtsgruppe Kindersitz Kindersitztypologie Installierung des Kindersitzes
Gruppe 0+ : von der
Geburt bis zu 13 kg
Von 40 bis 85 cm
PEG-PEREGO
Primo Viaggio SLUniversaler/ISOFIX Kindersitz.
Die Montage erfolgt entgegen der
Fahrtrichtung mit den
Sicherheitsgurten des Fahrzeugs
oder mit der (separat zu
erwerbenden) ISOFIX-Basis K und
den ISOFIX-Verankerungen des
Fahrzeugs.
Alfa Romeo empfiehlt die Montage
mithilfe der (separat zu
erwerbenden) ISOFIX-Basis K und
den ISOFIX-Verankerungen des
Fahrzeugs.
Für die Montage auf den hinteren
Außenplätzen.
ISOFIX Basis 0+1 K
97

Gewichtsgruppe Kindersitz Kindersitztypologie Installierung des Kindersitzes
Gruppe 1: von 9 bis
zu 18 kg
V
on 67 bis 105 cm
Fair G0/1SUniversaler/ISOFIX Kindersitz.
Die Montage kann nur mithilfe der
Sicherheitsgurte des Fahrzeugs (nur
in Fahrtrichtung) oder mithilfe der
ISOFIX-Verankerungen des
Fahrzeugs erfolgen.
Alfa Romeo empfiehlt die Montage
mithilfe der ISOFIX-Plattform
nach hinten (RWF Typ „A”- separat
zu erwerben), oder mit der
ISOFIX-Plattform in Fahrtrichtung
(FWF Typ „M” - separat zu
erwerben), sowie einer starren
Kopfstütze (separat zu erwerben)
und die ISOFIX-Verankerungen
des Fahrzeugs.
Für die Montage auf den hinteren
Außenplätzen.
Bezug 1: Plattform Fair
ISOFIX RWF
oder
Bezug 2: Plattform Fair
ISOFIX FWF
98
SICHERHEIT
