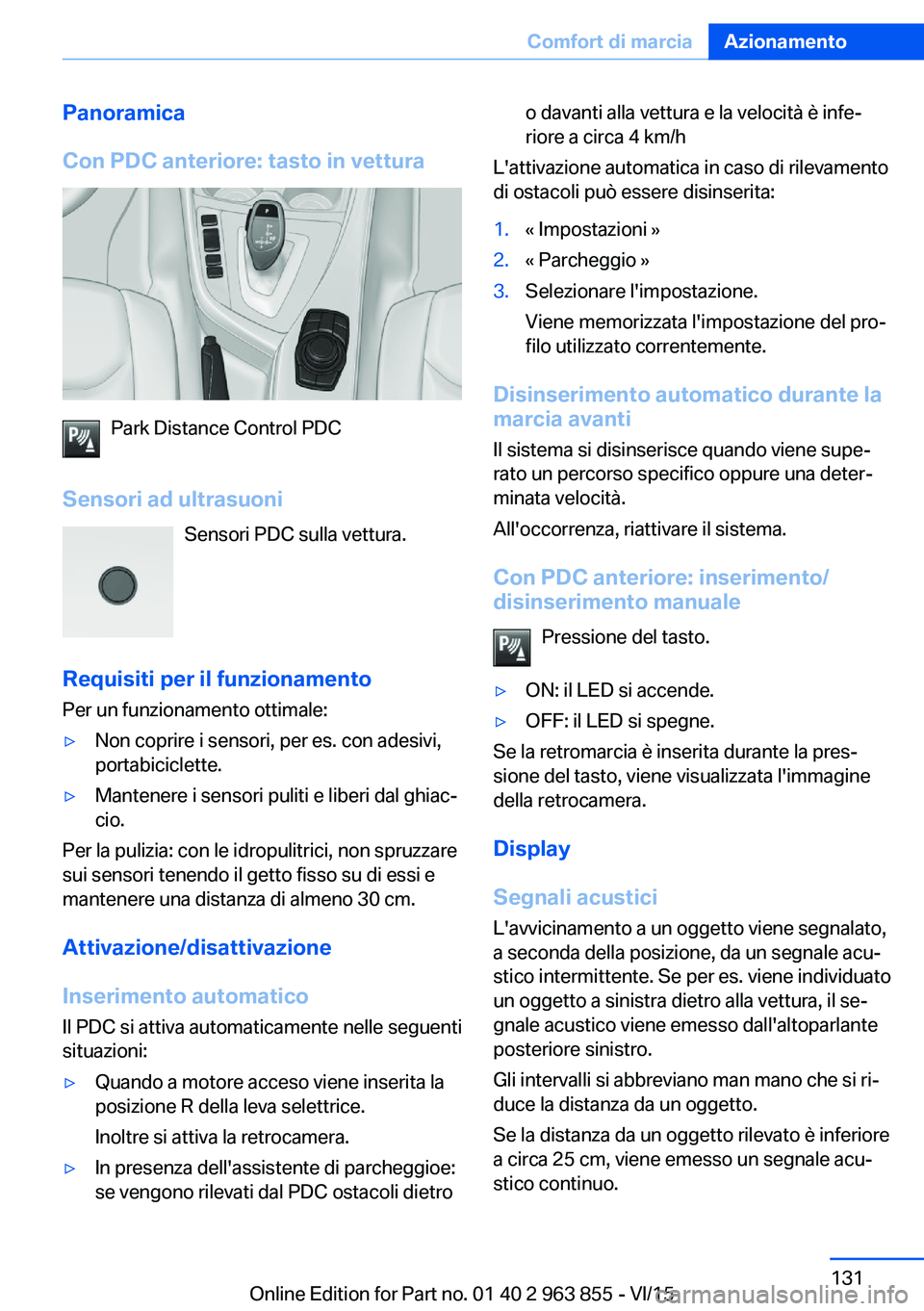

Panoramica
Con PDC anteriore: tasto in vettura
Park Distance Control PDC
Sensori ad ultrasuoni Sensori PDC sulla vettura.
Requisiti per il funzionamento Per un funzionamento ottimale:
▷Non coprire i sensori, per es. con adesivi,
portabiciclette.▷Mantenere i sensori puliti e liberi dal ghiac‐
cio.
Per la pulizia: con le idropulitrici, non spruzzare
sui sensori tenendo il getto fisso su di essi e
mantenere una distanza di almeno 30 cm.
Attivazione/disattivazione
Inserimento automatico
Il PDC si attiva automaticamente nelle seguenti
situazioni:
▷Quando a motore acceso viene inserita la
posizione R della leva selettrice.
Inoltre si attiva la retrocamera.▷In presenza dell'assistente di parcheggioe:
se vengono rilevati dal PDC ostacoli dietroo davanti alla vettura e la velocità è infe‐
riore a circa 4 km/h
L'attivazione automatica in caso di rilevamento
di ostacoli può essere disinserita:
1.« Impostazioni »2.« Parcheggio »3.Selezionare l'impostazione.
Viene memorizzata l'impostazione del pro‐
filo utilizzato correntemente.
Disinserimento automatico durante la marcia avanti
Il sistema si disinserisce quando viene supe‐
rato un percorso specifico oppure una deter‐
minata velocità.
All'occorrenza, riattivare il sistema.
Con PDC anteriore: inserimento/
disinserimento manuale
Pressione del tasto.
▷ON: il LED si accende.▷OFF: il LED si spegne.
Se la retromarcia è inserita durante la pres‐
sione del tasto, viene visualizzata l'immagine
della retrocamera.
Display
Segnali acustici
L'avvicinamento a un oggetto viene segnalato,
a seconda della posizione, da un segnale acu‐
stico intermittente. Se per es. viene individuato
un oggetto a sinistra dietro alla vettura, il se‐
gnale acustico viene emesso dall'altoparlante
posteriore sinistro.
Gli intervalli si abbreviano man mano che si ri‐
duce la distanza da un oggetto.
Se la distanza da un oggetto rilevato è inferiore
a circa 25 cm, viene emesso un segnale acu‐
stico continuo.
Seite 131Comfort di marciaAzionamento131
Online Edition for Part no. 01 40 2 963 855 - VI/15

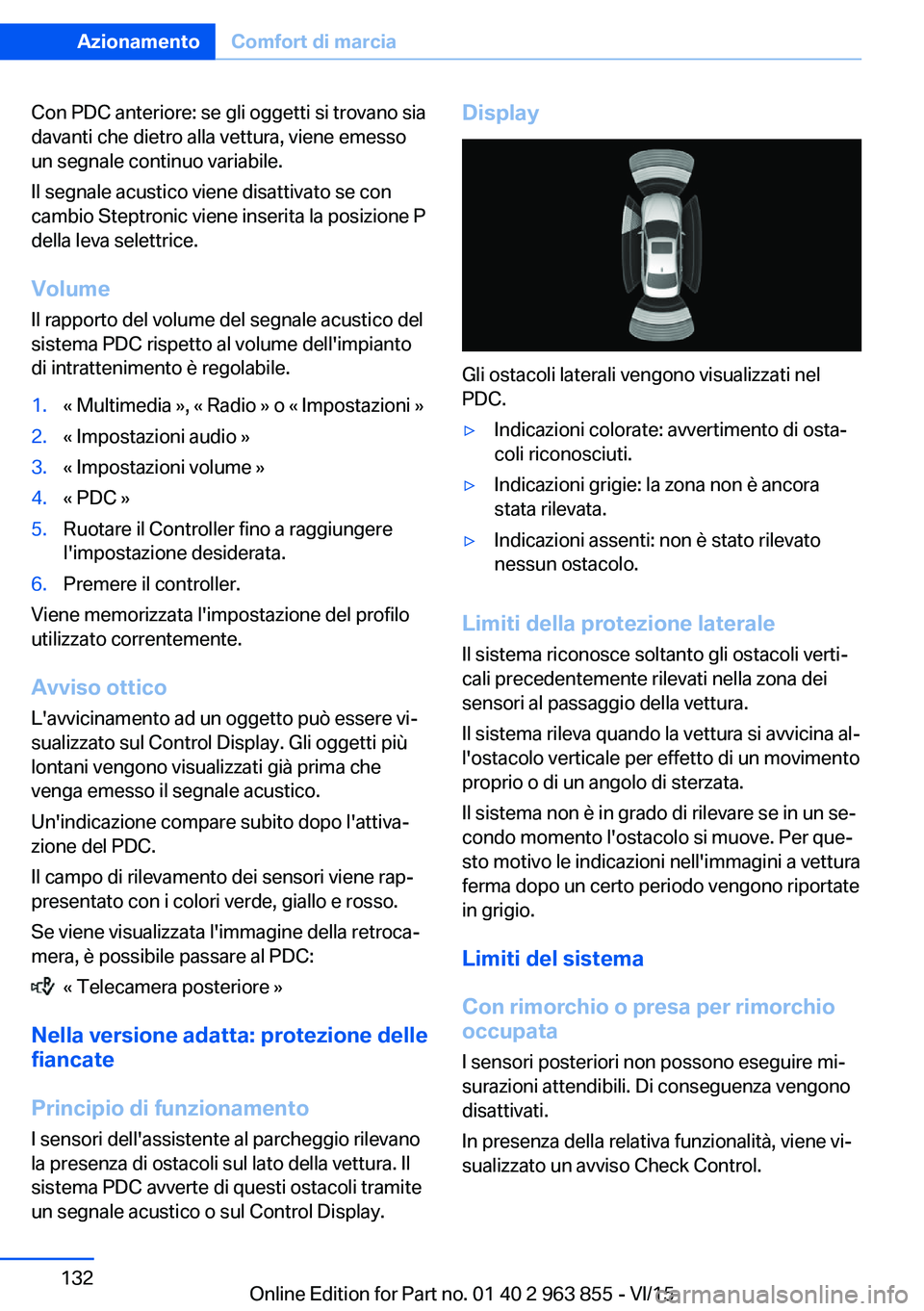

Con PDC anteriore: se gli oggetti si trovano sia
davanti che dietro alla vettura, viene emesso
un segnale continuo variabile.
Il segnale acustico viene disattivato se con
cambio Steptronic viene inserita la posizione P
della leva selettrice.
Volume Il rapporto del volume del segnale acustico del
sistema PDC rispetto al volume dell'impianto
di intrattenimento è regolabile.1.« Multimedia », « Radio » o « Impostazioni »2.« Impostazioni audio »3.« Impostazioni volume »4.« PDC »5.Ruotare il Controller fino a raggiungere
l'impostazione desiderata.6.Premere il controller.
Viene memorizzata l'impostazione del profilo
utilizzato correntemente.
Avviso otticoL'avvicinamento ad un oggetto può essere vi‐
sualizzato sul Control Display. Gli oggetti più
lontani vengono visualizzati già prima che
venga emesso il segnale acustico.
Un'indicazione compare subito dopo l'attiva‐
zione del PDC.
Il campo di rilevamento dei sensori viene rap‐
presentato con i colori verde, giallo e rosso.
Se viene visualizzata l'immagine della retroca‐
mera, è possibile passare al PDC:
« Telecamera posteriore »
Nella versione adatta: protezione delle fiancate
Principio di funzionamento
I sensori dell'assistente al parcheggio rilevano
la presenza di ostacoli sul lato della vettura. Il
sistema PDC avverte di questi ostacoli tramite
un segnale acustico o sul Control Display.
Display
Gli ostacoli laterali vengono visualizzati nel
PDC.
▷Indicazioni colorate: avvertimento di osta‐
coli riconosciuti.▷Indicazioni grigie: la zona non è ancora
stata rilevata.▷Indicazioni assenti: non è stato rilevato
nessun ostacolo.
Limiti della protezione laterale
Il sistema riconosce soltanto gli ostacoli verti‐
cali precedentemente rilevati nella zona dei sensori al passaggio della vettura.
Il sistema rileva quando la vettura si avvicina al‐
l'ostacolo verticale per effetto di un movimento
proprio o di un angolo di sterzata.
Il sistema non è in grado di rilevare se in un se‐
condo momento l'ostacolo si muove. Per que‐
sto motivo le indicazioni nell'immagini a vettura
ferma dopo un certo periodo vengono riportate
in grigio.
Limiti del sistema
Con rimorchio o presa per rimorchio
occupata
I sensori posteriori non possono eseguire mi‐
surazioni attendibili. Di conseguenza vengono
disattivati.
In presenza della relativa funzionalità, viene vi‐
sualizzato un avviso Check Control.
Seite 132AzionamentoComfort di marcia132
Online Edition for Part no. 01 40 2 963 855 - VI/15

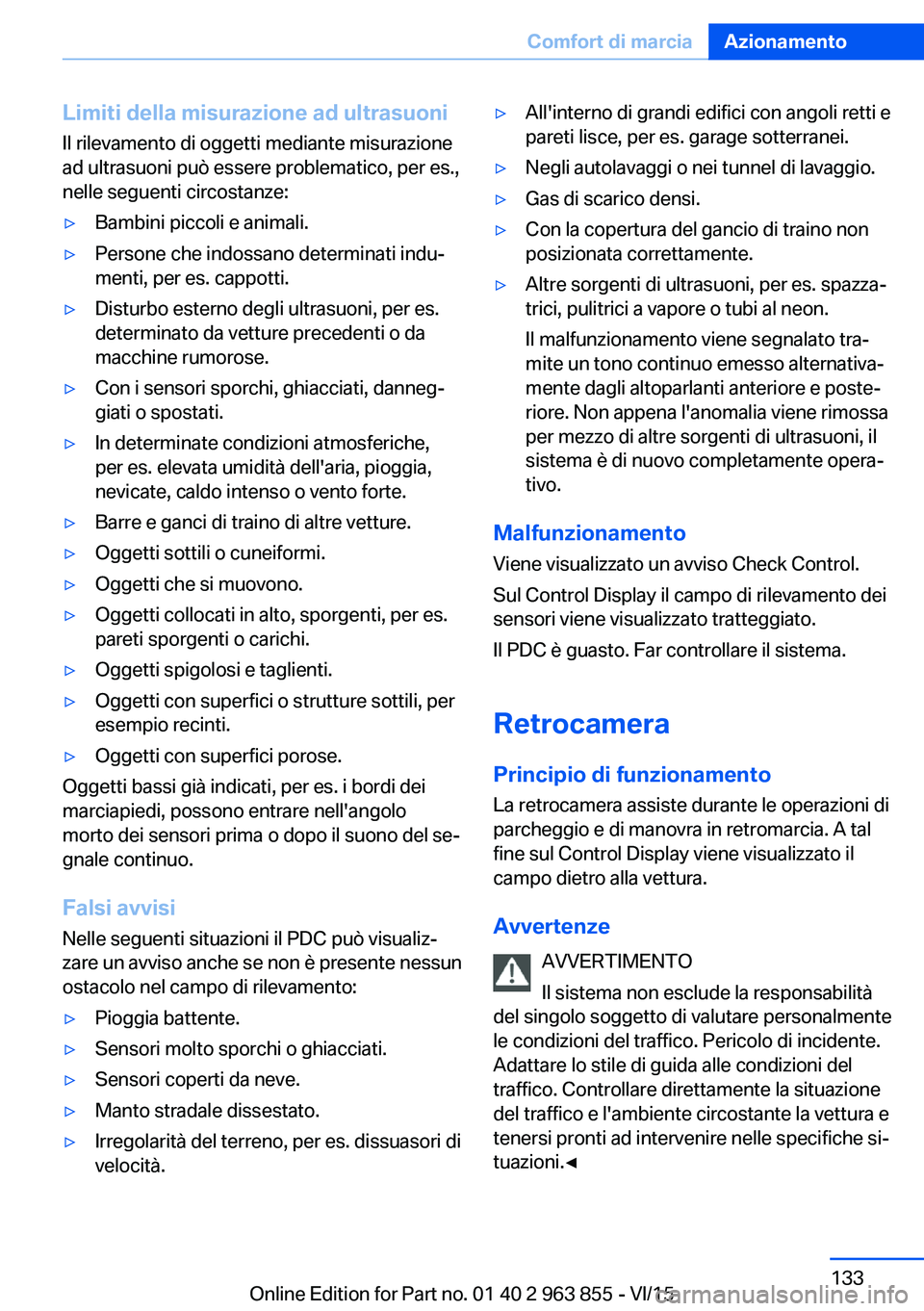

Limiti della misurazione ad ultrasuoni
Il rilevamento di oggetti mediante misurazione
ad ultrasuoni può essere problematico, per es.,
nelle seguenti circostanze:▷Bambini piccoli e animali.▷Persone che indossano determinati indu‐
menti, per es. cappotti.▷Disturbo esterno degli ultrasuoni, per es.
determinato da vetture precedenti o da
macchine rumorose.▷Con i sensori sporchi, ghiacciati, danneg‐
giati o spostati.▷In determinate condizioni atmosferiche,
per es. elevata umidità dell'aria, pioggia,
nevicate, caldo intenso o vento forte.▷Barre e ganci di traino di altre vetture.▷Oggetti sottili o cuneiformi.▷Oggetti che si muovono.▷Oggetti collocati in alto, sporgenti, per es.
pareti sporgenti o carichi.▷Oggetti spigolosi e taglienti.▷Oggetti con superfici o strutture sottili, per
esempio recinti.▷Oggetti con superfici porose.
Oggetti bassi già indicati, per es. i bordi dei
marciapiedi, possono entrare nell'angolo
morto dei sensori prima o dopo il suono del se‐
gnale continuo.
Falsi avvisi Nelle seguenti situazioni il PDC può visualiz‐
zare un avviso anche se non è presente nessun
ostacolo nel campo di rilevamento:
▷Pioggia battente.▷Sensori molto sporchi o ghiacciati.▷Sensori coperti da neve.▷Manto stradale dissestato.▷Irregolarità del terreno, per es. dissuasori di
velocità.▷All'interno di grandi edifici con angoli retti e
pareti lisce, per es. garage sotterranei.▷Negli autolavaggi o nei tunnel di lavaggio.▷Gas di scarico densi.▷Con la copertura del gancio di traino non
posizionata correttamente.▷Altre sorgenti di ultrasuoni, per es. spazza‐
trici, pulitrici a vapore o tubi al neon.
Il malfunzionamento viene segnalato tra‐
mite un tono continuo emesso alternativa‐
mente dagli altoparlanti anteriore e poste‐
riore. Non appena l'anomalia viene rimossa
per mezzo di altre sorgenti di ultrasuoni, il
sistema è di nuovo completamente opera‐
tivo.
Malfunzionamento
Viene visualizzato un avviso Check Control.
Sul Control Display il campo di rilevamento dei
sensori viene visualizzato tratteggiato.
Il PDC è guasto. Far controllare il sistema.
Retrocamera Principio di funzionamento
La retrocamera assiste durante le operazioni di
parcheggio e di manovra in retromarcia. A tal
fine sul Control Display viene visualizzato il
campo dietro alla vettura.
Avvertenze AVVERTIMENTO
Il sistema non esclude la responsabilità
del singolo soggetto di valutare personalmente
le condizioni del traffico. Pericolo di incidente.
Adattare lo stile di guida alle condizioni del
traffico. Controllare direttamente la situazione
del traffico e l'ambiente circostante la vettura e
tenersi pronti ad intervenire nelle specifiche si‐
tuazioni.◀
Seite 133Comfort di marciaAzionamento133
Online Edition for Part no. 01 40 2 963 855 - VI/15

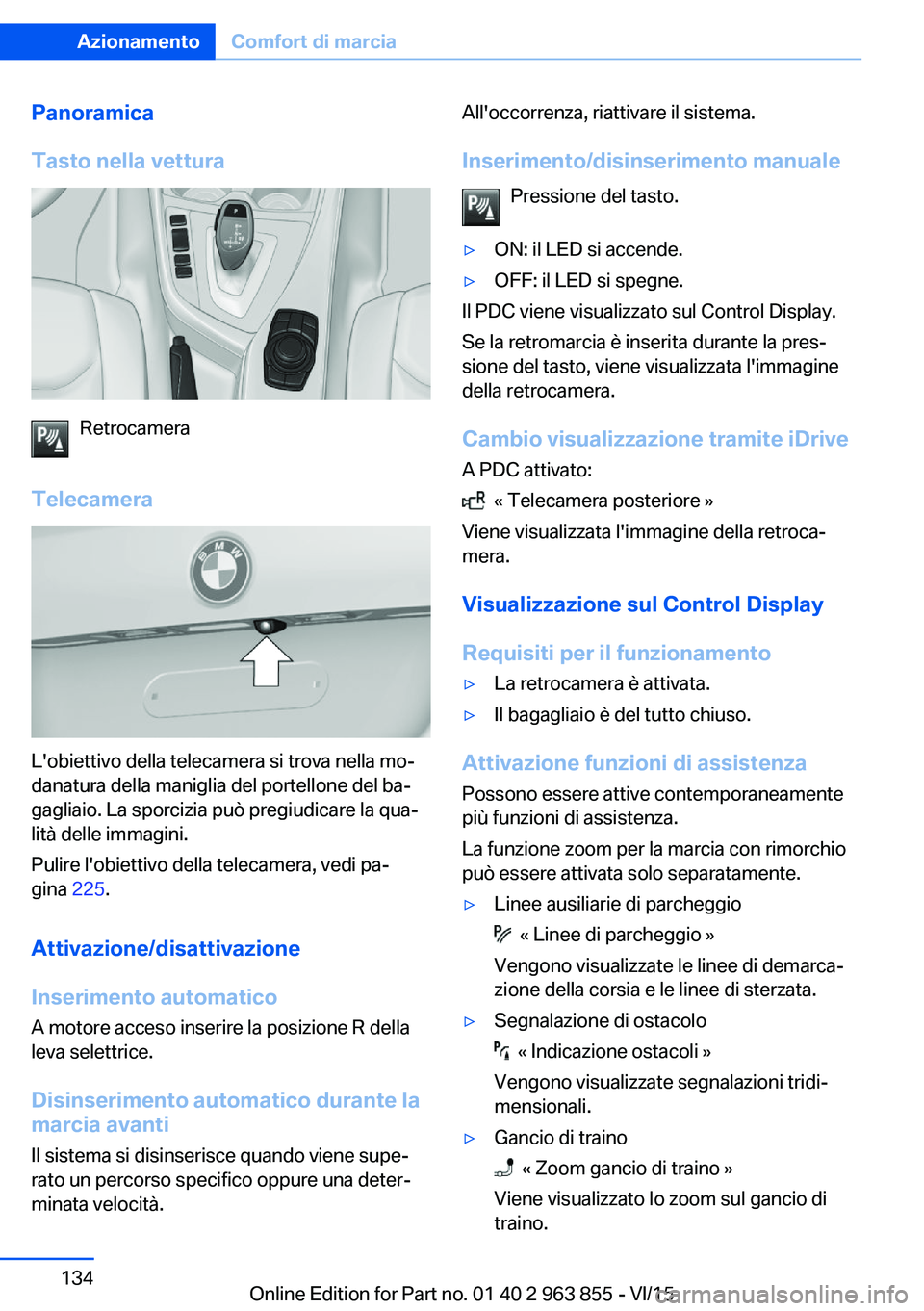

Panoramica
Tasto nella vettura
Retrocamera
Telecamera
L'obiettivo della telecamera si trova nella mo‐
danatura della maniglia del portellone del ba‐
gagliaio. La sporcizia può pregiudicare la qua‐
lità delle immagini.
Pulire l'obiettivo della telecamera, vedi pa‐
gina 225.
Attivazione/disattivazione Inserimento automatico
A motore acceso inserire la posizione R della
leva selettrice.
Disinserimento automatico durante lamarcia avanti
Il sistema si disinserisce quando viene supe‐
rato un percorso specifico oppure una deter‐
minata velocità.
All'occorrenza, riattivare il sistema.
Inserimento/disinserimento manuale Pressione del tasto.▷ON: il LED si accende.▷OFF: il LED si spegne.
Il PDC viene visualizzato sul Control Display.
Se la retromarcia è inserita durante la pres‐
sione del tasto, viene visualizzata l'immagine
della retrocamera.
Cambio visualizzazione tramite iDrive
A PDC attivato:
« Telecamera posteriore »
Viene visualizzata l'immagine della retroca‐
mera.
Visualizzazione sul Control Display
Requisiti per il funzionamento
▷La retrocamera è attivata.▷Il bagagliaio è del tutto chiuso.
Attivazione funzioni di assistenza Possono essere attive contemporaneamente
più funzioni di assistenza.
La funzione zoom per la marcia con rimorchio
può essere attivata solo separatamente.
▷Linee ausiliarie di parcheggio
« Linee di parcheggio »
Vengono visualizzate le linee di demarca‐
zione della corsia e le linee di sterzata.
▷Segnalazione di ostacolo
« Indicazione ostacoli »
Vengono visualizzate segnalazioni tridi‐
mensionali.
▷Gancio di traino
« Zoom gancio di traino »
Viene visualizzato lo zoom sul gancio di
traino.
Seite 134AzionamentoComfort di marcia134
Online Edition for Part no. 01 40 2 963 855 - VI/15

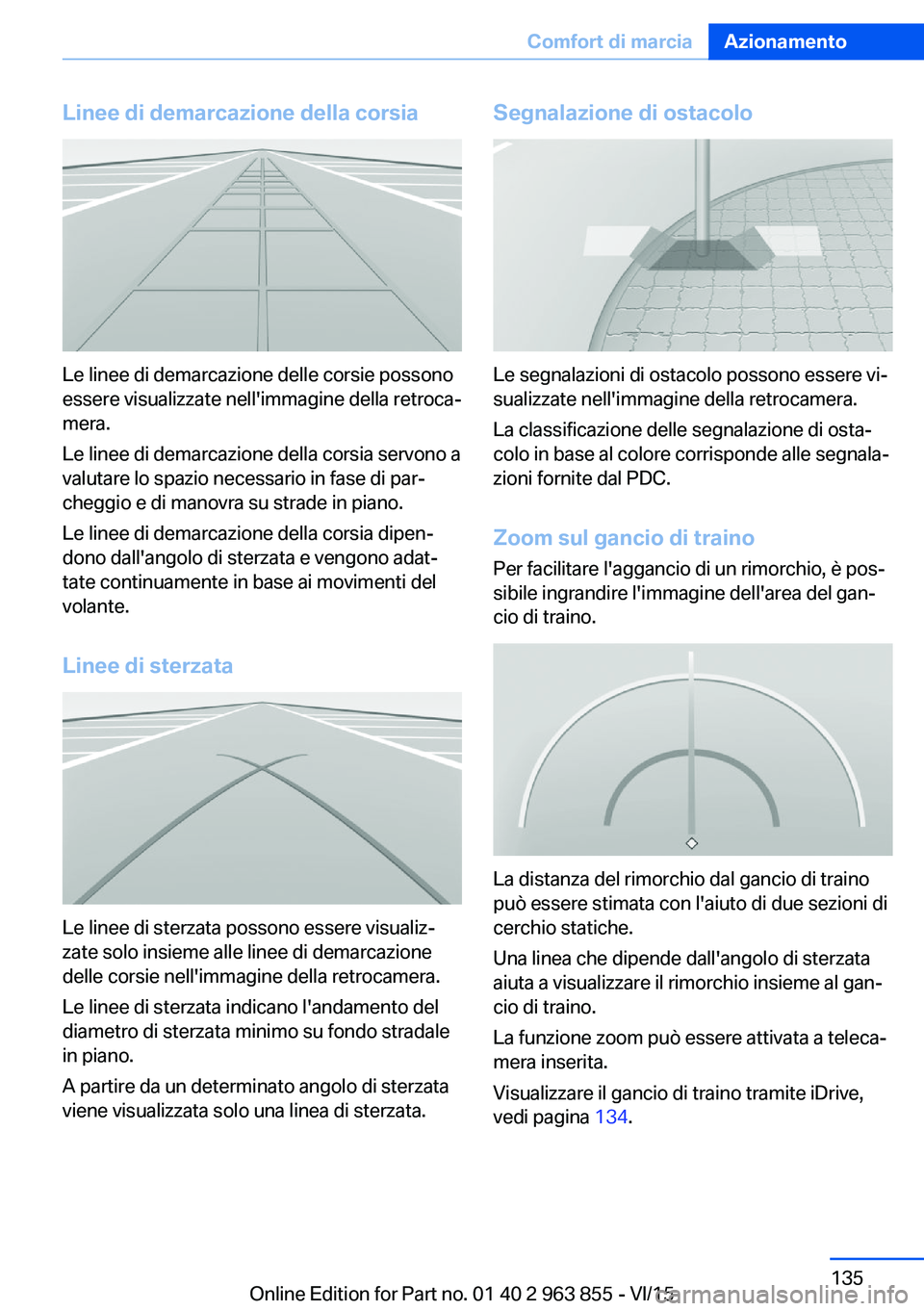

Linee di demarcazione della corsia
Le linee di demarcazione delle corsie possono
essere visualizzate nell'immagine della retroca‐
mera.
Le linee di demarcazione della corsia servono a
valutare lo spazio necessario in fase di par‐
cheggio e di manovra su strade in piano.
Le linee di demarcazione della corsia dipen‐
dono dall'angolo di sterzata e vengono adat‐
tate continuamente in base ai movimenti del
volante.
Linee di sterzata
Le linee di sterzata possono essere visualiz‐
zate solo insieme alle linee di demarcazione
delle corsie nell'immagine della retrocamera.
Le linee di sterzata indicano l'andamento del
diametro di sterzata minimo su fondo stradale
in piano.
A partire da un determinato angolo di sterzata
viene visualizzata solo una linea di sterzata.
Segnalazione di ostacolo
Le segnalazioni di ostacolo possono essere vi‐
sualizzate nell'immagine della retrocamera.
La classificazione delle segnalazione di osta‐
colo in base al colore corrisponde alle segnala‐
zioni fornite dal PDC.
Zoom sul gancio di traino
Per facilitare l'aggancio di un rimorchio, è pos‐
sibile ingrandire l'immagine dell'area del gan‐
cio di traino.
La distanza del rimorchio dal gancio di traino
può essere stimata con l'aiuto di due sezioni di
cerchio statiche.
Una linea che dipende dall'angolo di sterzata
aiuta a visualizzare il rimorchio insieme al gan‐
cio di traino.
La funzione zoom può essere attivata a teleca‐
mera inserita.
Visualizzare il gancio di traino tramite iDrive,
vedi pagina 134.
Seite 135Comfort di marciaAzionamento135
Online Edition for Part no. 01 40 2 963 855 - VI/15

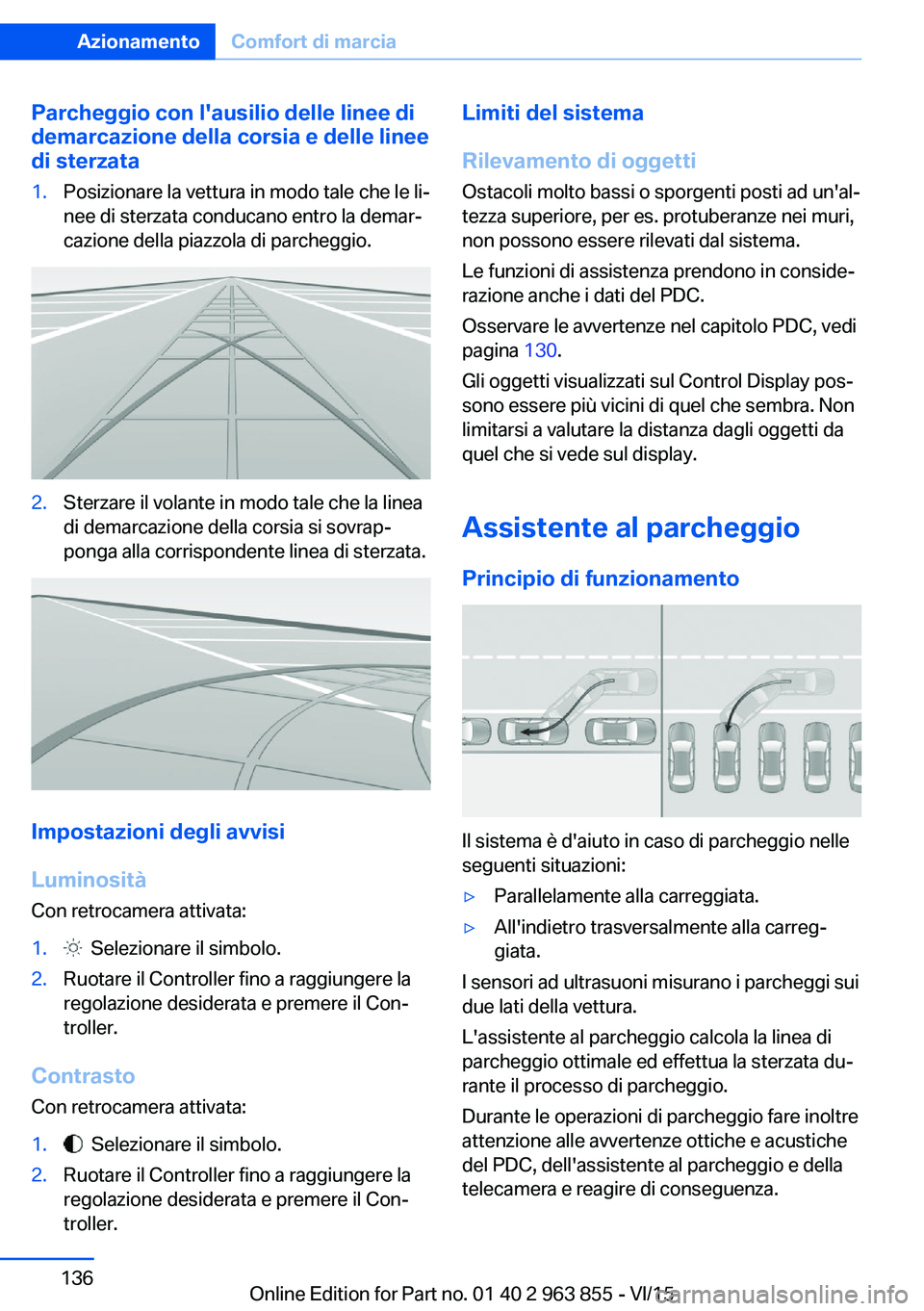

Parcheggio con l'ausilio delle linee di
demarcazione della corsia e delle linee di sterzata1.Posizionare la vettura in modo tale che le li‐
nee di sterzata conducano entro la demar‐
cazione della piazzola di parcheggio.2.Sterzare il volante in modo tale che la linea
di demarcazione della corsia si sovrap‐
ponga alla corrispondente linea di sterzata.
Impostazioni degli avvisi
Luminosità Con retrocamera attivata:
1. Selezionare il simbolo.2.Ruotare il Controller fino a raggiungere la
regolazione desiderata e premere il Con‐
troller.
Contrasto
Con retrocamera attivata:
1. Selezionare il simbolo.2.Ruotare il Controller fino a raggiungere la
regolazione desiderata e premere il Con‐
troller.Limiti del sistema
Rilevamento di oggetti Ostacoli molto bassi o sporgenti posti ad un'al‐
tezza superiore, per es. protuberanze nei muri,
non possono essere rilevati dal sistema.
Le funzioni di assistenza prendono in conside‐
razione anche i dati del PDC.
Osservare le avvertenze nel capitolo PDC, vedi
pagina 130.
Gli oggetti visualizzati sul Control Display pos‐
sono essere più vicini di quel che sembra. Non limitarsi a valutare la distanza dagli oggetti da
quel che si vede sul display.
Assistente al parcheggio
Principio di funzionamento
Il sistema è d'aiuto in caso di parcheggio nelle
seguenti situazioni:
▷Parallelamente alla carreggiata.▷All'indietro trasversalmente alla carreg‐
giata.
I sensori ad ultrasuoni misurano i parcheggi sui
due lati della vettura.
L'assistente al parcheggio calcola la linea di
parcheggio ottimale ed effettua la sterzata du‐
rante il processo di parcheggio.
Durante le operazioni di parcheggio fare inoltre
attenzione alle avvertenze ottiche e acustiche
del PDC, dell'assistente al parcheggio e della
telecamera e reagire di conseguenza.
Seite 136AzionamentoComfort di marcia136
Online Edition for Part no. 01 40 2 963 855 - VI/15

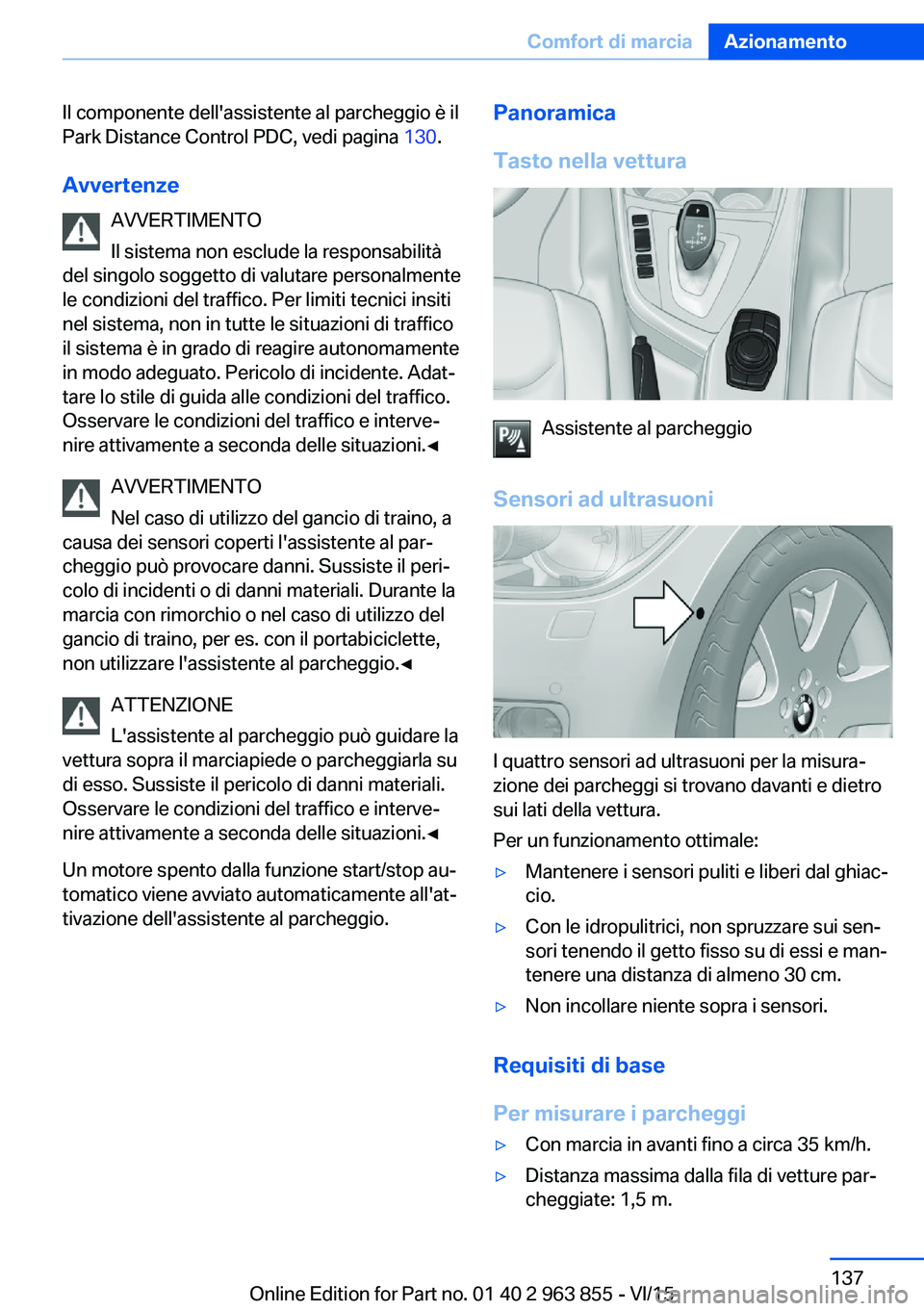

Il componente dell'assistente al parcheggio è il
Park Distance Control PDC, vedi pagina 130.
Avvertenze AVVERTIMENTO
Il sistema non esclude la responsabilità
del singolo soggetto di valutare personalmente
le condizioni del traffico. Per limiti tecnici insiti
nel sistema, non in tutte le situazioni di traffico
il sistema è in grado di reagire autonomamente
in modo adeguato. Pericolo di incidente. Adat‐
tare lo stile di guida alle condizioni del traffico.
Osservare le condizioni del traffico e interve‐
nire attivamente a seconda delle situazioni.◀
AVVERTIMENTO
Nel caso di utilizzo del gancio di traino, a
causa dei sensori coperti l'assistente al par‐
cheggio può provocare danni. Sussiste il peri‐
colo di incidenti o di danni materiali. Durante la
marcia con rimorchio o nel caso di utilizzo del
gancio di traino, per es. con il portabiciclette,
non utilizzare l'assistente al parcheggio.◀
ATTENZIONE
L'assistente al parcheggio può guidare la
vettura sopra il marciapiede o parcheggiarla su
di esso. Sussiste il pericolo di danni materiali.
Osservare le condizioni del traffico e interve‐
nire attivamente a seconda delle situazioni.◀
Un motore spento dalla funzione start/stop au‐
tomatico viene avviato automaticamente all'at‐
tivazione dell'assistente al parcheggio.Panoramica
Tasto nella vettura
Assistente al parcheggio
Sensori ad ultrasuoni
I quattro sensori ad ultrasuoni per la misura‐
zione dei parcheggi si trovano davanti e dietro
sui lati della vettura.
Per un funzionamento ottimale:
▷Mantenere i sensori puliti e liberi dal ghiac‐
cio.▷Con le idropulitrici, non spruzzare sui sen‐
sori tenendo il getto fisso su di essi e man‐
tenere una distanza di almeno 30 cm.▷Non incollare niente sopra i sensori.
Requisiti di base
Per misurare i parcheggi
▷Con marcia in avanti fino a circa 35 km/h.▷Distanza massima dalla fila di vetture par‐
cheggiate: 1,5 m.Seite 137Comfort di marciaAzionamento137
Online Edition for Part no. 01 40 2 963 855 - VI/15

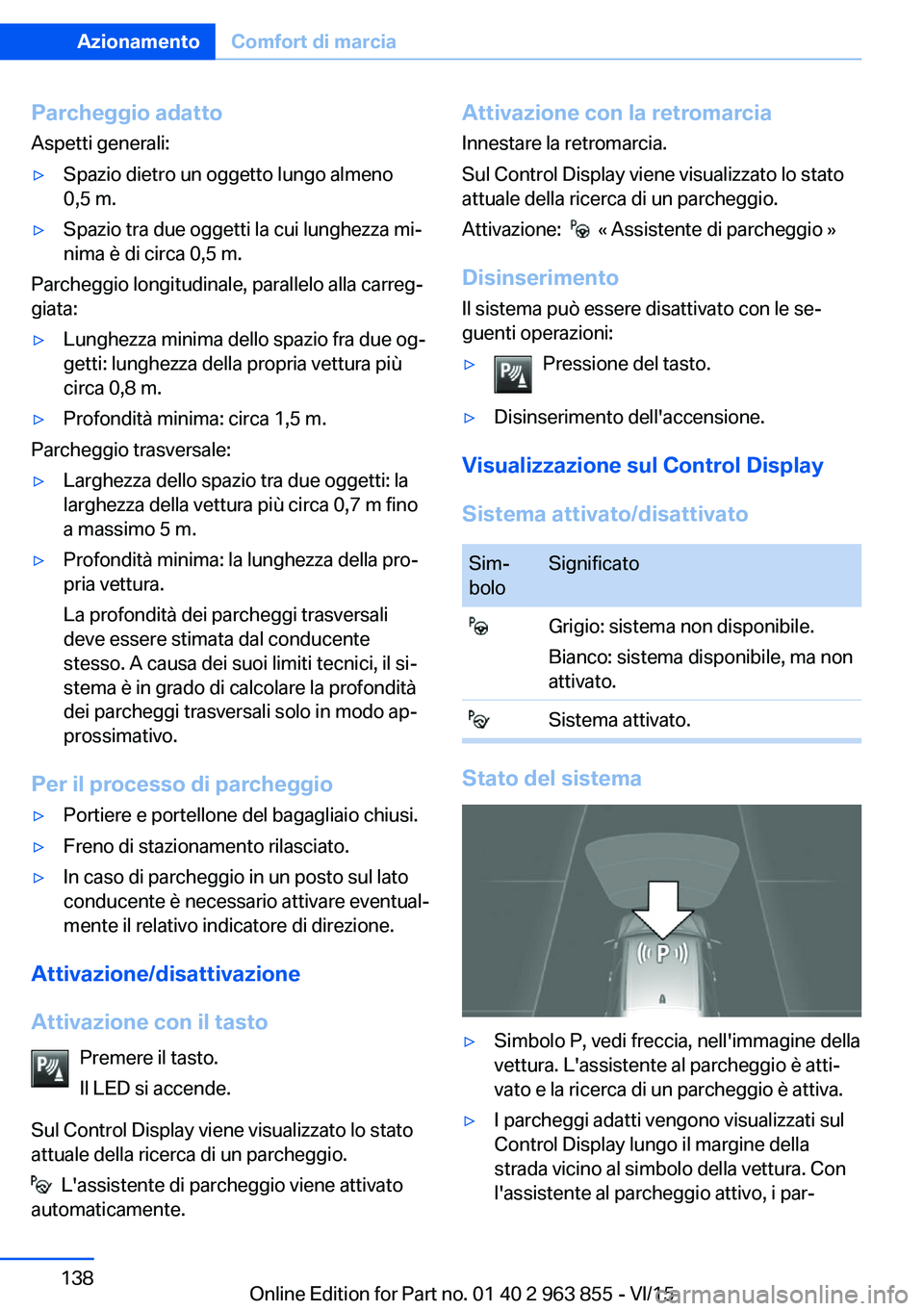

Parcheggio adatto
Aspetti generali:▷Spazio dietro un oggetto lungo almeno
0,5 m.▷Spazio tra due oggetti la cui lunghezza mi‐
nima è di circa 0,5 m.
Parcheggio longitudinale, parallelo alla carreg‐
giata:
▷Lunghezza minima dello spazio fra due og‐
getti: lunghezza della propria vettura più
circa 0,8 m.▷Profondità minima: circa 1,5 m.
Parcheggio trasversale:
▷Larghezza dello spazio tra due oggetti: la
larghezza della vettura più circa 0,7 m fino
a massimo 5 m.▷Profondità minima: la lunghezza della pro‐
pria vettura.
La profondità dei parcheggi trasversali
deve essere stimata dal conducente
stesso. A causa dei suoi limiti tecnici, il si‐
stema è in grado di calcolare la profondità
dei parcheggi trasversali solo in modo ap‐
prossimativo.
Per il processo di parcheggio
▷Portiere e portellone del bagagliaio chiusi.▷Freno di stazionamento rilasciato.▷In caso di parcheggio in un posto sul lato
conducente è necessario attivare eventual‐
mente il relativo indicatore di direzione.
Attivazione/disattivazione
Attivazione con il tasto Premere il tasto.
Il LED si accende.
Sul Control Display viene visualizzato lo stato
attuale della ricerca di un parcheggio.
L'assistente di parcheggio viene attivato
automaticamente.
Attivazione con la retromarcia
Innestare la retromarcia.
Sul Control Display viene visualizzato lo stato
attuale della ricerca di un parcheggio.
Attivazione:
« Assistente di parcheggio »
Disinserimento Il sistema può essere disattivato con le se‐
guenti operazioni:
▷Pressione del tasto.▷Disinserimento dell'accensione.
Visualizzazione sul Control Display
Sistema attivato/disattivato
Sim‐
boloSignificato Grigio: sistema non disponibile.
Bianco: sistema disponibile, ma non
attivato. Sistema attivato.
Stato del sistema
▷Simbolo P, vedi freccia, nell'immagine della
vettura. L'assistente al parcheggio è atti‐
vato e la ricerca di un parcheggio è attiva.▷I parcheggi adatti vengono visualizzati sul
Control Display lungo il margine della
strada vicino al simbolo della vettura. Con
l'assistente al parcheggio attivo, i par‐Seite 138AzionamentoComfort di marcia138
Online Edition for Part no. 01 40 2 963 855 - VI/15

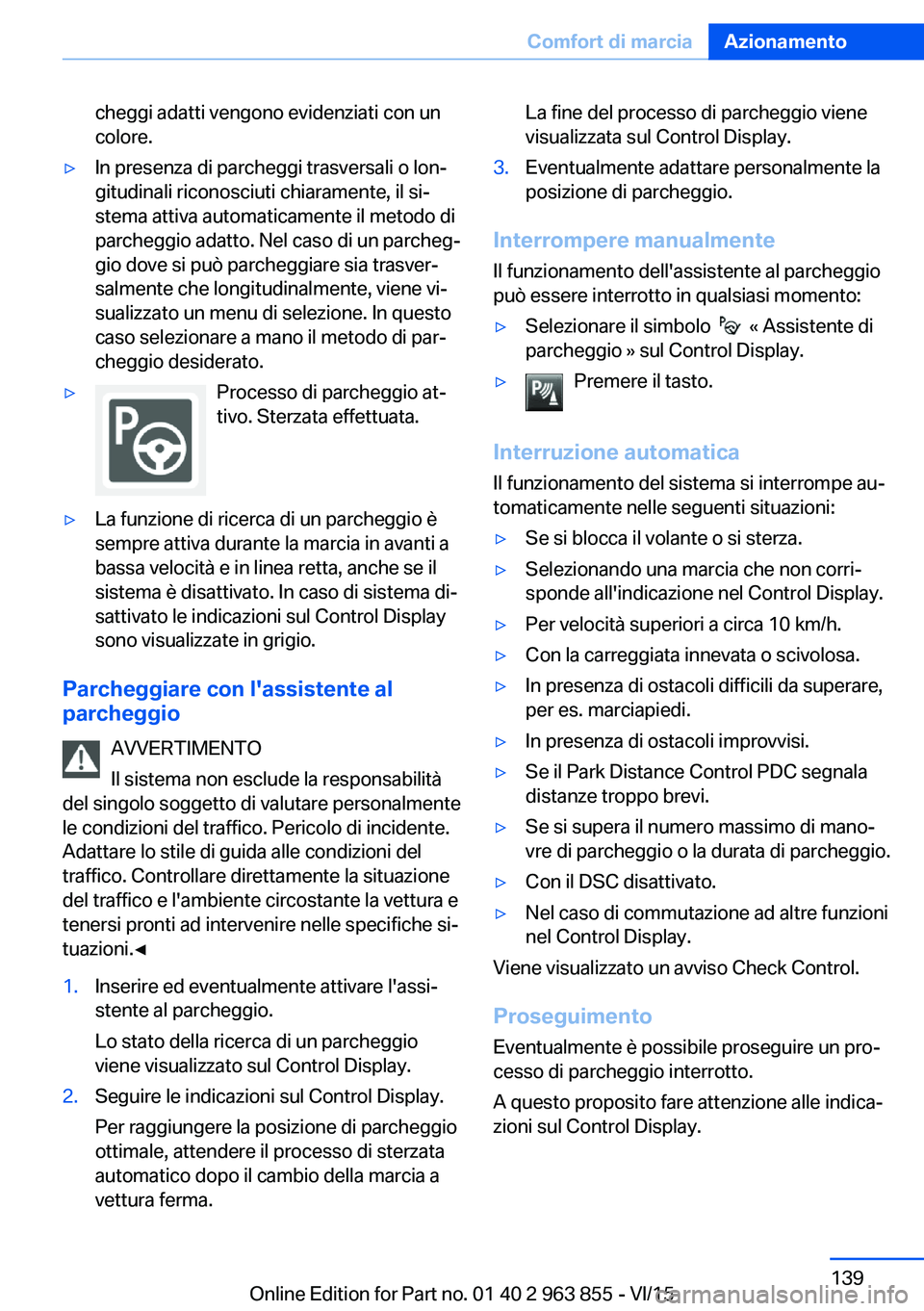

cheggi adatti vengono evidenziati con un
colore.▷In presenza di parcheggi trasversali o lon‐
gitudinali riconosciuti chiaramente, il si‐
stema attiva automaticamente il metodo di
parcheggio adatto. Nel caso di un parcheg‐
gio dove si può parcheggiare sia trasver‐
salmente che longitudinalmente, viene vi‐
sualizzato un menu di selezione. In questo
caso selezionare a mano il metodo di par‐
cheggio desiderato.▷Processo di parcheggio at‐
tivo. Sterzata effettuata.▷La funzione di ricerca di un parcheggio è
sempre attiva durante la marcia in avanti a
bassa velocità e in linea retta, anche se il
sistema è disattivato. In caso di sistema di‐
sattivato le indicazioni sul Control Display
sono visualizzate in grigio.
Parcheggiare con l'assistente al
parcheggio
AVVERTIMENTO
Il sistema non esclude la responsabilità
del singolo soggetto di valutare personalmente
le condizioni del traffico. Pericolo di incidente.
Adattare lo stile di guida alle condizioni del
traffico. Controllare direttamente la situazione
del traffico e l'ambiente circostante la vettura e
tenersi pronti ad intervenire nelle specifiche si‐
tuazioni.◀
1.Inserire ed eventualmente attivare l'assi‐
stente al parcheggio.
Lo stato della ricerca di un parcheggio
viene visualizzato sul Control Display.2.Seguire le indicazioni sul Control Display.
Per raggiungere la posizione di parcheggio
ottimale, attendere il processo di sterzata
automatico dopo il cambio della marcia a
vettura ferma.La fine del processo di parcheggio viene
visualizzata sul Control Display.3.Eventualmente adattare personalmente la
posizione di parcheggio.
Interrompere manualmente
Il funzionamento dell'assistente al parcheggio
può essere interrotto in qualsiasi momento:
▷Selezionare il simbolo « Assistente di
parcheggio » sul Control Display.▷Premere il tasto.
Interruzione automatica
Il funzionamento del sistema si interrompe au‐
tomaticamente nelle seguenti situazioni:
▷Se si blocca il volante o si sterza.▷Selezionando una marcia che non corri‐
sponde all'indicazione nel Control Display.▷Per velocità superiori a circa 10 km/h.▷Con la carreggiata innevata o scivolosa.▷In presenza di ostacoli difficili da superare,
per es. marciapiedi.▷In presenza di ostacoli improvvisi.▷Se il Park Distance Control PDC segnala
distanze troppo brevi.▷Se si supera il numero massimo di mano‐
vre di parcheggio o la durata di parcheggio.▷Con il DSC disattivato.▷Nel caso di commutazione ad altre funzioni
nel Control Display.
Viene visualizzato un avviso Check Control.
Proseguimento
Eventualmente è possibile proseguire un pro‐
cesso di parcheggio interrotto.
A questo proposito fare attenzione alle indica‐
zioni sul Control Display.
Seite 139Comfort di marciaAzionamento139
Online Edition for Part no. 01 40 2 963 855 - VI/15

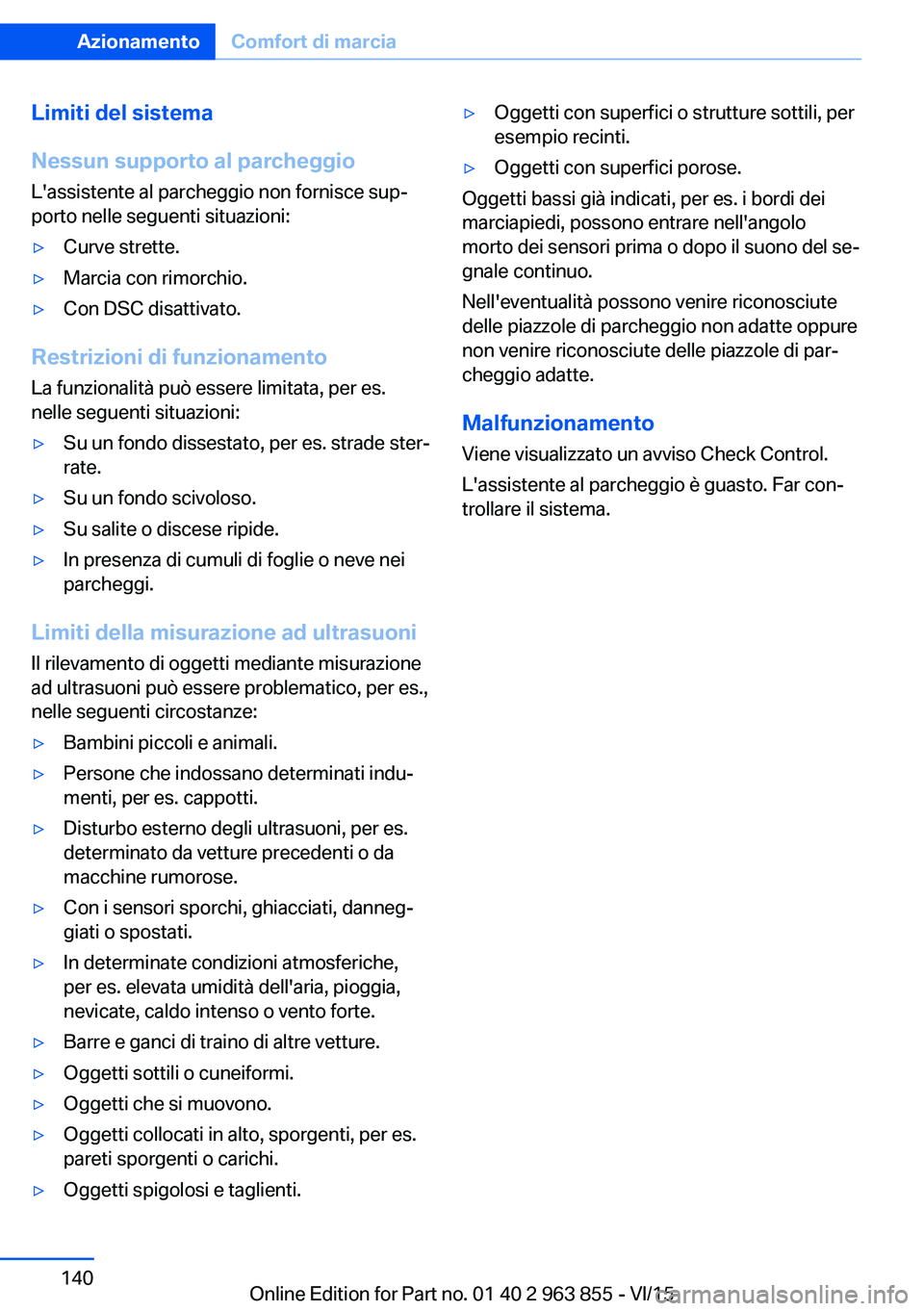

Limiti del sistema
Nessun supporto al parcheggio L'assistente al parcheggio non fornisce sup‐
porto nelle seguenti situazioni:▷Curve strette.▷Marcia con rimorchio.▷Con DSC disattivato.
Restrizioni di funzionamento
La funzionalità può essere limitata, per es.
nelle seguenti situazioni:
▷Su un fondo dissestato, per es. strade ster‐
rate.▷Su un fondo scivoloso.▷Su salite o discese ripide.▷In presenza di cumuli di foglie o neve nei
parcheggi.
Limiti della misurazione ad ultrasuoni
Il rilevamento di oggetti mediante misurazione
ad ultrasuoni può essere problematico, per es.,
nelle seguenti circostanze:
▷Bambini piccoli e animali.▷Persone che indossano determinati indu‐
menti, per es. cappotti.▷Disturbo esterno degli ultrasuoni, per es.
determinato da vetture precedenti o da
macchine rumorose.▷Con i sensori sporchi, ghiacciati, danneg‐
giati o spostati.▷In determinate condizioni atmosferiche,
per es. elevata umidità dell'aria, pioggia,
nevicate, caldo intenso o vento forte.▷Barre e ganci di traino di altre vetture.▷Oggetti sottili o cuneiformi.▷Oggetti che si muovono.▷Oggetti collocati in alto, sporgenti, per es.
pareti sporgenti o carichi.▷Oggetti spigolosi e taglienti.▷Oggetti con superfici o strutture sottili, per
esempio recinti.▷Oggetti con superfici porose.
Oggetti bassi già indicati, per es. i bordi dei
marciapiedi, possono entrare nell'angolo
morto dei sensori prima o dopo il suono del se‐
gnale continuo.
Nell'eventualità possono venire riconosciute
delle piazzole di parcheggio non adatte oppure
non venire riconosciute delle piazzole di par‐
cheggio adatte.
Malfunzionamento Viene visualizzato un avviso Check Control.
L'assistente al parcheggio è guasto. Far con‐
trollare il sistema.
Seite 140AzionamentoComfort di marcia140
Online Edition for Part no. 01 40 2 963 855 - VI/15
