BMW 3 SERIES 2016 Manual do condutor (in Portuguese)

LuzesEquipamento da viatura
Neste capítulo são descritos todos os equipa‐
mentos de série, versões nacionais e equipa‐
mentos especiais oferecidos na série. Como
tal, também estão descritos equipamentos não
disponíveis na viatura devido, por ex. ao equi‐
pamento especial seleccionado ou à versão do
país. Isto também se aplica a funções e siste‐
mas relevantes para a segurança. Se utilizar as
respectivas funções e sistemas, é necessário
cumprir os respectivos regulamentos do país.
Sumário Interruptores na viatura
O elemento dos interruptores de luz encontra-
-se ao lado do volante.
Funções de luz
SímboloFunçãoFarolins de nevoeiroFaróis de nevoeiroSímboloFunçãoComando automático da luz de
médios
Sistema de luzes adaptativo às cur‐
vasLuz apagada
Luz de condução diurnaLuz de presençaLuz de médiosRegulação da altura dos faróis nos
faróis de halogéneoIluminação dos instrumentos
Luz de presença, luz de
médios e luz de
estacionamento
Generalidades
Posição do interruptor:
, ,
Se a porta do condutor for aberta com a igni‐
ção desligada, a iluminação exterior é desli‐
gada automaticamente se o interruptor estiver
nestas posições.
Luz de presença
Posição do interruptor:

A viatura é iluminada a toda a volta.
Não deixar a luz de presença ligada durante
muito tempo, senão a bateria da viatura des‐
carrega-se e o motor pode não conseguir ar‐
rancar.
Seite 101LuzesComandos101
Online Edition for Part no. 01 40 2 966 113 - X/15

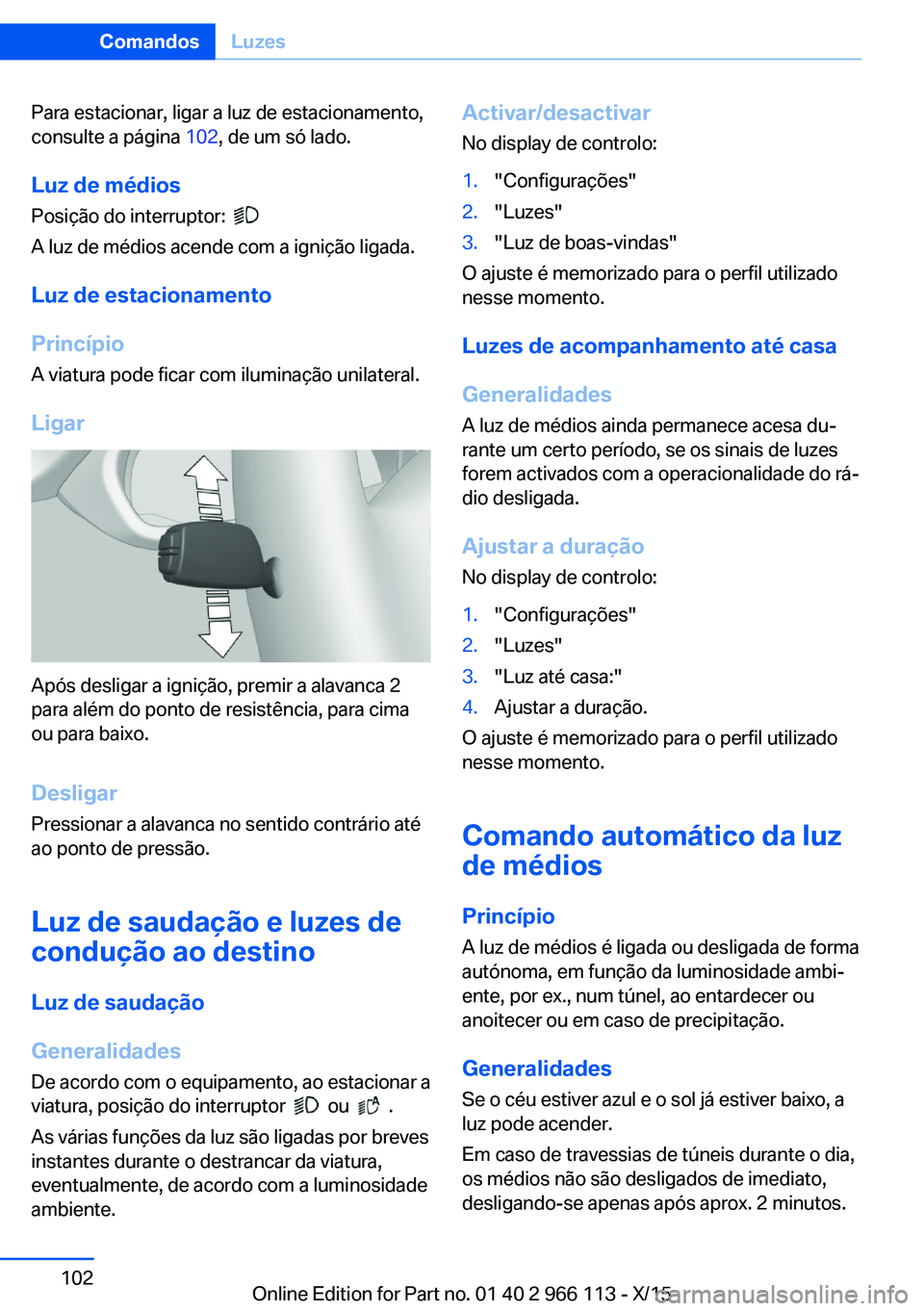

Para estacionar, ligar a luz de estacionamento,
consulte a página 102, de um só lado.
Luz de médios Posição do interruptor:

A luz de médios acende com a ignição ligada.
Luz de estacionamento
Princípio A viatura pode ficar com iluminação unilateral.
Ligar
Após desligar a ignição, premir a alavanca 2
para além do ponto de resistência, para cima
ou para baixo.
Desligar
Pressionar a alavanca no sentido contrário até
ao ponto de pressão.
Luz de saudação e luzes de
condução ao destino
Luz de saudação
Generalidades
De acordo com o equipamento, ao estacionar a
viatura, posição do interruptor
ou .
As várias funções da luz são ligadas por breves
instantes durante o destrancar da viatura,
eventualmente, de acordo com a luminosidade
ambiente.
Activar/desactivar
No display de controlo:1."Configurações"2."Luzes"3."Luz de boas-vindas"
O ajuste é memorizado para o perfil utilizado
nesse momento.
Luzes de acompanhamento até casa
Generalidades
A luz de médios ainda permanece acesa du‐
rante um certo período, se os sinais de luzes
forem activados com a operacionalidade do rá‐
dio desligada.
Ajustar a duração
No display de controlo:
1."Configurações"2."Luzes"3."Luz até casa:"4.Ajustar a duração.
O ajuste é memorizado para o perfil utilizado
nesse momento.
Comando automático da luz
de médios
Princípio
A luz de médios é ligada ou desligada de forma
autónoma, em função da luminosidade ambi‐
ente, por ex., num túnel, ao entardecer ou
anoitecer ou em caso de precipitação.
Generalidades
Se o céu estiver azul e o sol já estiver baixo, a
luz pode acender.
Em caso de travessias de túneis durante o dia,
os médios não são desligados de imediato,
desligando-se apenas após aprox. 2 minutos.
Seite 102ComandosLuzes102
Online Edition for Part no. 01 40 2 966 113 - X/15

A luz de médios fica sempre ligada se a luz de
nevoeiro estiver ligada.
Activar Posição do interruptor:

A luz de controlo no painel de instrumentos
acende com a luz de médios ligada.
Limitações do sistemaO comando dos faróis automático não substi‐
tui a avaliação pessoal sobre as condições de
luminosidade.
Os sensores não podem reconhecer, por ex., o
nevoeiro ou a neblina. Nestes casos, ligar ma‐
nualmente a luz; caso contrário, poderá existir
um perigo para a segurança.
Luz de condução diurna
Generalidades
Posição do interruptor:
,
A luz de condução diurna acende com a igni‐
ção ligada.
Activar/desactivar Em alguns países a luz de condução diurna é
obrigatória, por isso esta não poderá ser de‐
sactivada.
No display de controlo:
1."Configurações"2."Luzes"3."Luzes condução diurna"
O ajuste é memorizado para o perfil utilizado
nesse momento.
Sistema de luzes adaptativo
às curvas
Princípio O sistema de luzes adaptativo às curvas é um
comando variável dos faróis que permite obter
uma iluminação dinâmica da faixa de rodagem.
Generalidades
Dependendo do ângulo de viragem e de outros
parâmetros, a luz dos faróis segue o curso da
estrada.
Para não prejudicar as viaturas que circulam no
sentido contrário, o sistema de luzes adapta‐
tivo às curvas não pode ser direccionado para
o lado do condutor quando a viatura está pa‐
rada.
De acordo com o equipamento, o sistema de
luzes adaptativo às curvas é composto por um
ou vários sistemas:▷Distribuição variável da luz, consulte a pá‐
gina 103.▷Luz de curvar, consulte a página 104.
Activar
Posição do interruptor
com a ignição li‐
gada.
Distribuição da iluminação variável
A distribuição variável da luz proporciona uma
melhor iluminação da faixa de rodagem, em
função da velocidade.
A distribuição da luz é automaticamente adap‐
tada à velocidade.
▷Luz de cidade: a área de iluminação da luz
de médios é ampliada para os lados. A luz
urbana é ligada quando na aceleração a ve‐
locidade de 50 km/h não é excedida ou na
travagem a velocidade de 40 km/h não é al‐
cançada.▷Luz de auto-estrada: a extensão de ilumi‐
nação da luz de médios é aumentada. A luz
para auto-estradas é ligada, se a veloci‐Seite 103LuzesComandos103
Online Edition for Part no. 01 40 2 966 113 - X/15

dade se mantiver nos 110 km/h durante
30 segundos ou assim que ultrapassar
140 km/h. A luz para auto-estradas é desli‐
gada assim que circular com uma veloci‐
dade inferior a 80 km/h.
Iluminação em curva
Em curvas apertadas, por ex. caminhos sinuo‐
sos ou ao virar até uma determinada veloci‐
dade, um dos dois faróis de nevoeiro é acti‐
vado como luz de curvar. Deste modo, a zona
interior da curva é iluminada de uma melhor
forma.
A luz de curvar é activada automaticamente
em função do ângulo de viragem ou dos indi‐
cadores de mudança de direcção.
Ao conduzir em marcha-atrás, a luz de curvar é
automaticamente activada, eventualmente, in‐
dependentemente do ângulo de viragem.
Avaria É exibida uma mensagem do Check-Control.
O sistema de luzes adaptativo às curvas está
com defeito ou falhou. Incumbir imediata‐
mente um parceiro de serviço do fabricante,
outro parceiro de serviço qualificado ou uma
oficina especializada devidamente qualificada
da verificação do sistema.
Regulação do alcance das
luzes
Generalidades
Adaptar manualmente o alcance dos faróis de
médios em função da carga do veículo; caso
contrário, os condutores em sentido contrário
ficam encandeados.
Ajustes Os valores após a barra (/) aplicam-se à condu‐ção com reboque.
▷0/1 = 1 a 2 pessoas sem bagagem.▷1/1 = 5 pessoas sem bagagem.▷1/2 = 5 pessoas com bagagem.▷2/2 = 1 pessoa, bagageira cheia.
Assistente da luz de
máximos
Princípio
O assistente da luz de máximos reconhece
atempadamente outros utentes da via e au‐
menta ou reduz a luminosidade de acordo com
a situação de trânsito. O assistente permite
que a luz de máximos seja ligada assim que a
situação do trânsito o permita. No regime de
velocidade mais baixo, a luz de máximos não é
ligada pelo sistema.
Generalidades
O sistema reage à iluminação das viaturas em
sentido contrário e que vão à frente, bem
como à existência de iluminação suficiente,
por ex., em localidades.
O condutor pode sempre intervir, ligando e
desligando a luz de máximos do modo habi‐
tual.
No caso de equipamento com assistente de
máximos antiencadeamento, a luz de máximos
não é desligada quando viaturas circulam em
sentido contrário, mas sim apenas as zonas
que encandeiam os condutores em sentido
contrário. Neste caso, a luz de controlo azul
permanece acesa.
Seite 104ComandosLuzes104
Online Edition for Part no. 01 40 2 966 113 - X/15

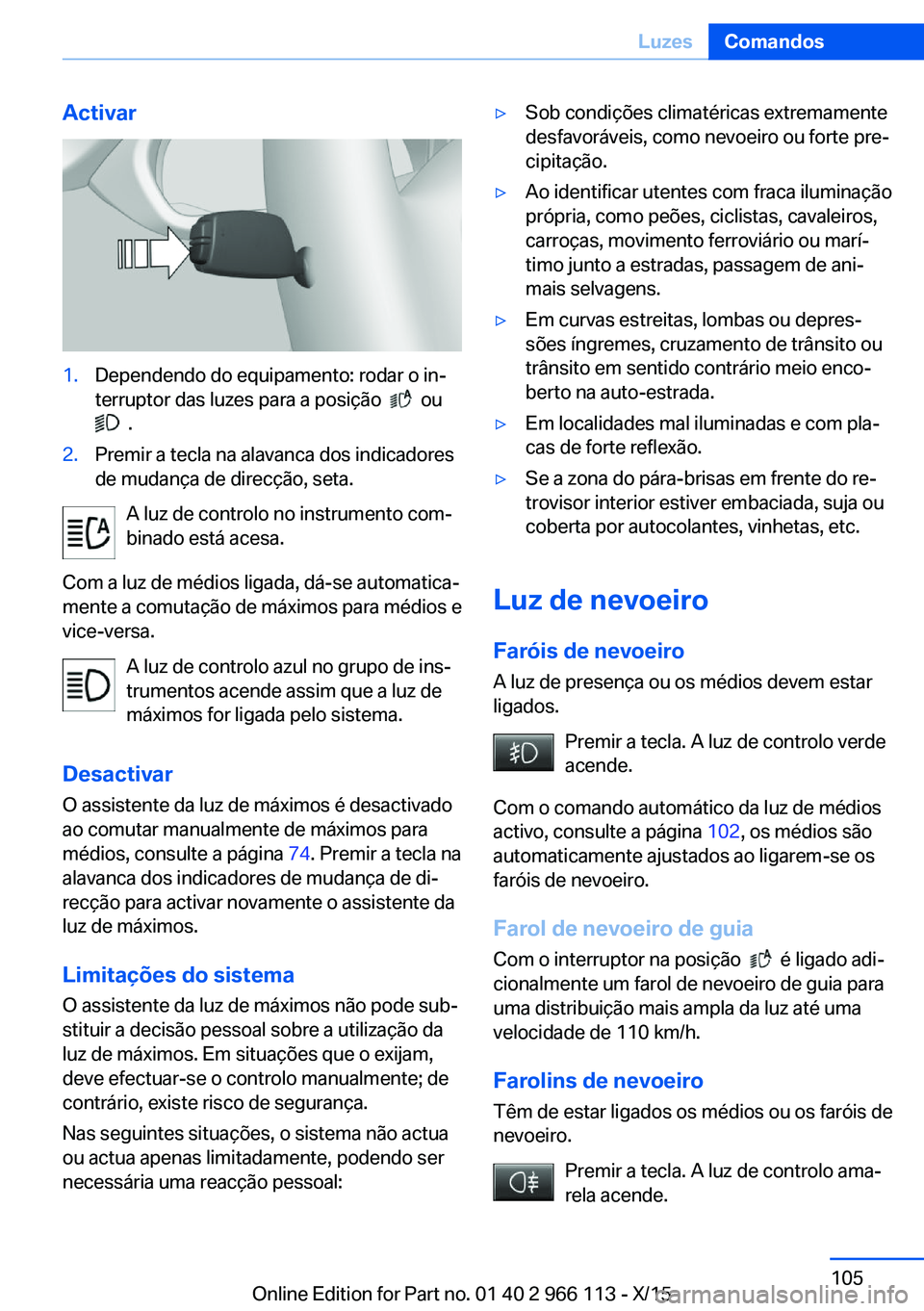

Activar1.Dependendo do equipamento: rodar o in‐
terruptor das luzes para a posição
ou
.
2.Premir a tecla na alavanca dos indicadores
de mudança de direcção, seta.
A luz de controlo no instrumento com‐
binado está acesa.
Com a luz de médios ligada, dá-se automatica‐
mente a comutação de máximos para médios e
vice-versa.
A luz de controlo azul no grupo de ins‐
trumentos acende assim que a luz de
máximos for ligada pelo sistema.
Desactivar O assistente da luz de máximos é desactivado
ao comutar manualmente de máximos para
médios, consulte a página 74. Premir a tecla na
alavanca dos indicadores de mudança de di‐ recção para activar novamente o assistente da
luz de máximos.
Limitações do sistema O assistente da luz de máximos não pode sub‐
stituir a decisão pessoal sobre a utilização da
luz de máximos. Em situações que o exijam,
deve efectuar-se o controlo manualmente; de
contrário, existe risco de segurança.
Nas seguintes situações, o sistema não actua
ou actua apenas limitadamente, podendo ser
necessária uma reacção pessoal:
▷Sob condições climatéricas extremamente
desfavoráveis, como nevoeiro ou forte pre‐
cipitação.▷Ao identificar utentes com fraca iluminação
própria, como peões, ciclistas, cavaleiros,
carroças, movimento ferroviário ou marí‐
timo junto a estradas, passagem de ani‐
mais selvagens.▷Em curvas estreitas, lombas ou depres‐
sões íngremes, cruzamento de trânsito ou
trânsito em sentido contrário meio enco‐
berto na auto-estrada.▷Em localidades mal iluminadas e com pla‐
cas de forte reflexão.▷Se a zona do pára-brisas em frente do re‐
trovisor interior estiver embaciada, suja ou
coberta por autocolantes, vinhetas, etc.
Luz de nevoeiro
Faróis de nevoeiro A luz de presença ou os médios devem estar
ligados.
Premir a tecla. A luz de controlo verdeacende.
Com o comando automático da luz de médios
activo, consulte a página 102, os médios são
automaticamente ajustados ao ligarem-se os
faróis de nevoeiro.
Farol de nevoeiro de guia Com o interruptor na posição
é ligado adi‐
cionalmente um farol de nevoeiro de guia para
uma distribuição mais ampla da luz até uma
velocidade de 110 km/h.
Farolins de nevoeiro Têm de estar ligados os médios ou os faróis de
nevoeiro.
Premir a tecla. A luz de controlo ama‐
rela acende.
Seite 105LuzesComandos105
Online Edition for Part no. 01 40 2 966 113 - X/15

Com o comando automático da luz de médios,
consulte a página 102, activado, os médios
são automaticamente ajustados ao ligarem-se
os farolins de nevoeiro.
Lado de condução na
estrada
Generalidades Ao atravessar a fronteira para países onde se
conduz no lado da estrada diferente do país
onde a viatura foi homologada, há que tomar
medidas que impeçam o encandeamento pe‐
los faróis.
Faróis de halogéneo
O parceiro de serviço do fabricante, outro par‐
ceiro de serviço qualificado ou uma oficina es‐
pecializada devidamente qualificada disponibi‐
liza película adesiva. Para colocar a película,
observar as instruções anexas.
Faróis LED A distribuição de luz dos faróis evita o encan‐
deamento da luz de médios, também quando
se conduz no lado da estrada diferente do país
onde o veículo foi homologado.
Sistema de luzes adaptativo às curvas
No caso de condução no lado da estrada dife‐
rente do país onde a viatura foi homologada,
não conduzir com a posição do interruptor
, caso contrário pode ocorrer um efeito de
encandeamento devido à distribuição variável
da luz.
Iluminação dos instrumentos
Ajustar Para ajustar a luminosidade, a
luz de presença ou médios deve
estar acesa.
A luminosidade pode ser ajus‐
tada mediante a roda serrilhada.
Luz interior
Generalidades A luz interior, as luzes da zona dos pés, as lu‐
zes de acesso e a iluminação da área adja‐
cente são comandadas automaticamente.
A luminosidade de alguns equipamentos é in‐
fluenciada pela roda serrilhada destinada à ilu‐
minação dos instrumentos.
Sumário1Luz interior2Luzes de leitura
Ligar e desligar manualmente a luz
interior
Premir a tecla.
Desligar permanentemente: premir a tecla du‐
rante aprox. 3 segundos.
Ligar novamente: premir a tecla.
Seite 106ComandosLuzes106
Online Edition for Part no. 01 40 2 966 113 - X/15

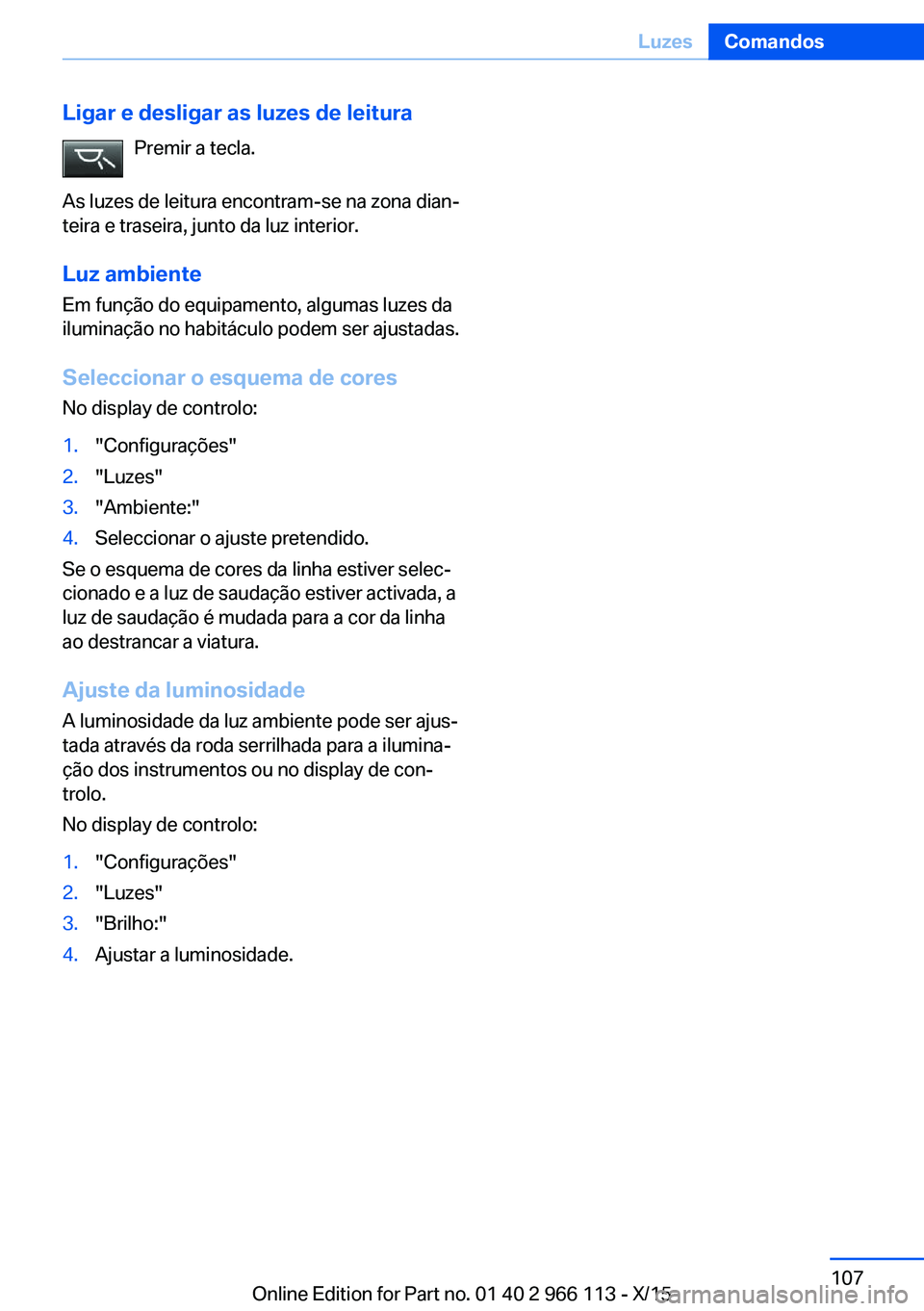

Ligar e desligar as luzes de leituraPremir a tecla.
As luzes de leitura encontram-se na zona dian‐
teira e traseira, junto da luz interior.
Luz ambiente Em função do equipamento, algumas luzes dailuminação no habitáculo podem ser ajustadas.
Seleccionar o esquema de cores
No display de controlo:1."Configurações"2."Luzes"3."Ambiente:"4.Seleccionar o ajuste pretendido.
Se o esquema de cores da linha estiver selec‐
cionado e a luz de saudação estiver activada, a
luz de saudação é mudada para a cor da linha
ao destrancar a viatura.
Ajuste da luminosidade A luminosidade da luz ambiente pode ser ajus‐
tada através da roda serrilhada para a ilumina‐
ção dos instrumentos ou no display de con‐
trolo.
No display de controlo:
1."Configurações"2."Luzes"3."Brilho:"4.Ajustar a luminosidade.Seite 107LuzesComandos107
Online Edition for Part no. 01 40 2 966 113 - X/15

SegurançaEquipamento da viaturaNeste capítulo são descritos todos os equipa‐
mentos de série, versões nacionais e equipa‐
mentos especiais oferecidos na série. Como
tal, também estão descritos equipamentos nãodisponíveis na viatura devido, por ex. ao equi‐
pamento especial seleccionado ou à versão do
país. Isto também se aplica a funções e siste‐
mas relevantes para a segurança. Se utilizar as
respectivas funções e sistemas, é necessário
cumprir os respectivos regulamentos do país.
Airbags
1Airbag dianteiro, condutor2Airbag dianteiro, passageiro3Airbag de cabeça4Airbag lateralAirbags dianteiros
Os airbags dianteiros protegem o condutor e o
acompanhante em caso de colisão frontal, ser‐
vindo como complemento ao cinto de segu‐
rança.Airbag lateral
O airbag lateral protege o corpo na região late‐
ral do tórax e da bacia no caso de uma colisão
lateral.
Airbag de cabeça O airbag de cabeça protege a cabeça no caso
de uma colisão lateral.Seite 108ComandosSegurança108
Online Edition for Part no. 01 40 2 966 113 - X/15

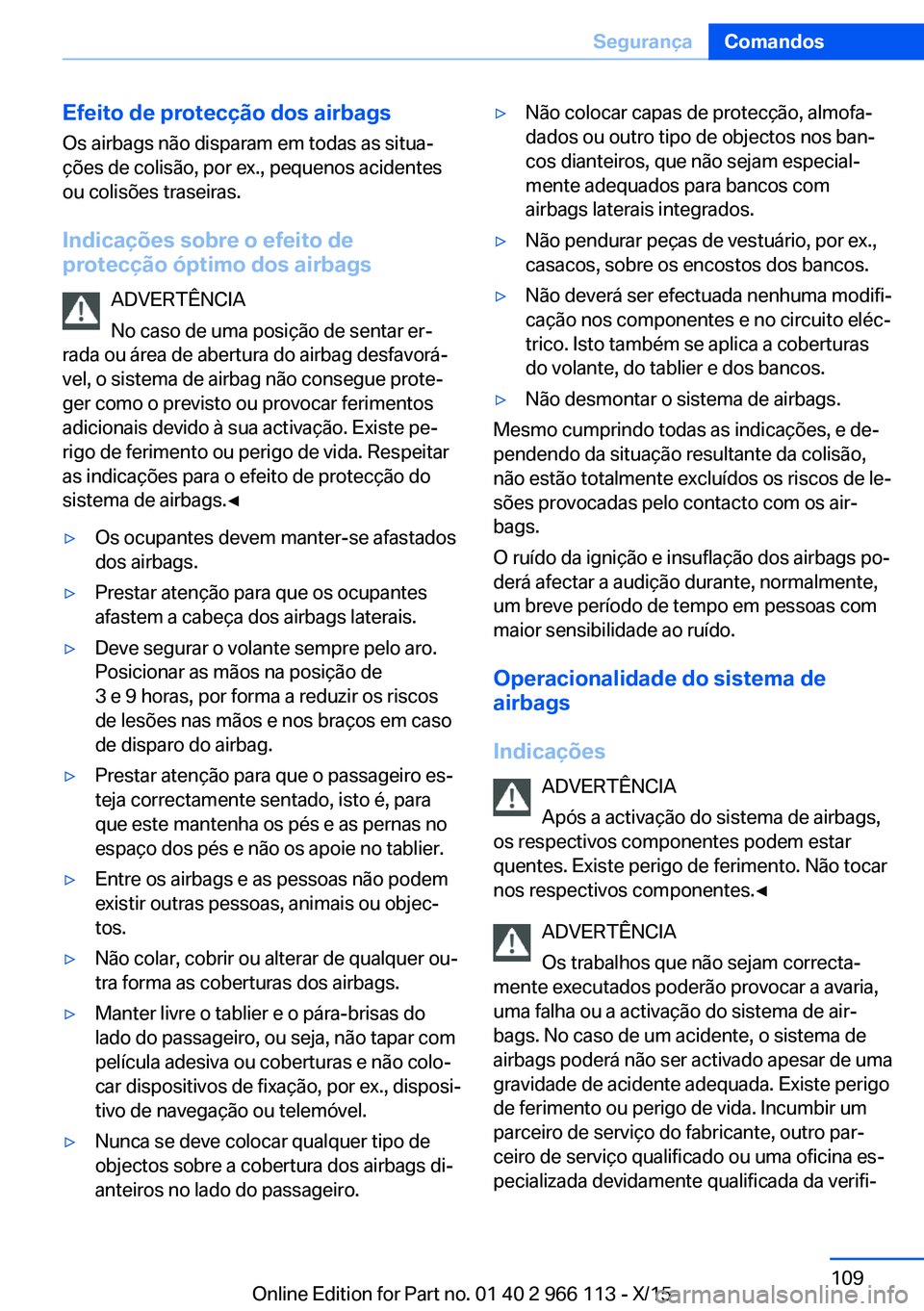

Efeito de protecção dos airbagsOs airbags não disparam em todas as situa‐
ções de colisão, por ex., pequenos acidentes
ou colisões traseiras.
Indicações sobre o efeito de
protecção óptimo dos airbags
ADVERTÊNCIA
No caso de uma posição de sentar er‐
rada ou área de abertura do airbag desfavorá‐
vel, o sistema de airbag não consegue prote‐
ger como o previsto ou provocar ferimentos
adicionais devido à sua activação. Existe pe‐
rigo de ferimento ou perigo de vida. Respeitar
as indicações para o efeito de protecção do
sistema de airbags.◀▷Os ocupantes devem manter-se afastados
dos airbags.▷Prestar atenção para que os ocupantes
afastem a cabeça dos airbags laterais.▷Deve segurar o volante sempre pelo aro.
Posicionar as mãos na posição de
3 e 9 horas, por forma a reduzir os riscos
de lesões nas mãos e nos braços em caso
de disparo do airbag.▷Prestar atenção para que o passageiro es‐
teja correctamente sentado, isto é, para
que este mantenha os pés e as pernas no
espaço dos pés e não os apoie no tablier.▷Entre os airbags e as pessoas não podem
existir outras pessoas, animais ou objec‐
tos.▷Não colar, cobrir ou alterar de qualquer ou‐
tra forma as coberturas dos airbags.▷Manter livre o tablier e o pára-brisas do
lado do passageiro, ou seja, não tapar com
película adesiva ou coberturas e não colo‐
car dispositivos de fixação, por ex., disposi‐
tivo de navegação ou telemóvel.▷Nunca se deve colocar qualquer tipo de
objectos sobre a cobertura dos airbags di‐
anteiros no lado do passageiro.▷Não colocar capas de protecção, almofa‐
dados ou outro tipo de objectos nos ban‐
cos dianteiros, que não sejam especial‐
mente adequados para bancos com
airbags laterais integrados.▷Não pendurar peças de vestuário, por ex.,
casacos, sobre os encostos dos bancos.▷Não deverá ser efectuada nenhuma modifi‐
cação nos componentes e no circuito eléc‐
trico. Isto também se aplica a coberturas
do volante, do tablier e dos bancos.▷Não desmontar o sistema de airbags.
Mesmo cumprindo todas as indicações, e de‐
pendendo da situação resultante da colisão,
não estão totalmente excluídos os riscos de le‐
sões provocadas pelo contacto com os air‐
bags.
O ruído da ignição e insuflação dos airbags po‐
derá afectar a audição durante, normalmente,
um breve período de tempo em pessoas com
maior sensibilidade ao ruído.
Operacionalidade do sistema de
airbags
Indicações ADVERTÊNCIA
Após a activação do sistema de airbags,
os respectivos componentes podem estar
quentes. Existe perigo de ferimento. Não tocar
nos respectivos componentes.◀
ADVERTÊNCIA
Os trabalhos que não sejam correcta‐
mente executados poderão provocar a avaria,
uma falha ou a activação do sistema de air‐
bags. No caso de um acidente, o sistema de
airbags poderá não ser activado apesar de uma
gravidade de acidente adequada. Existe perigo
de ferimento ou perigo de vida. Incumbir um
parceiro de serviço do fabricante, outro par‐
ceiro de serviço qualificado ou uma oficina es‐
pecializada devidamente qualificada da verifi‐
Seite 109SegurançaComandos109
Online Edition for Part no. 01 40 2 966 113 - X/15

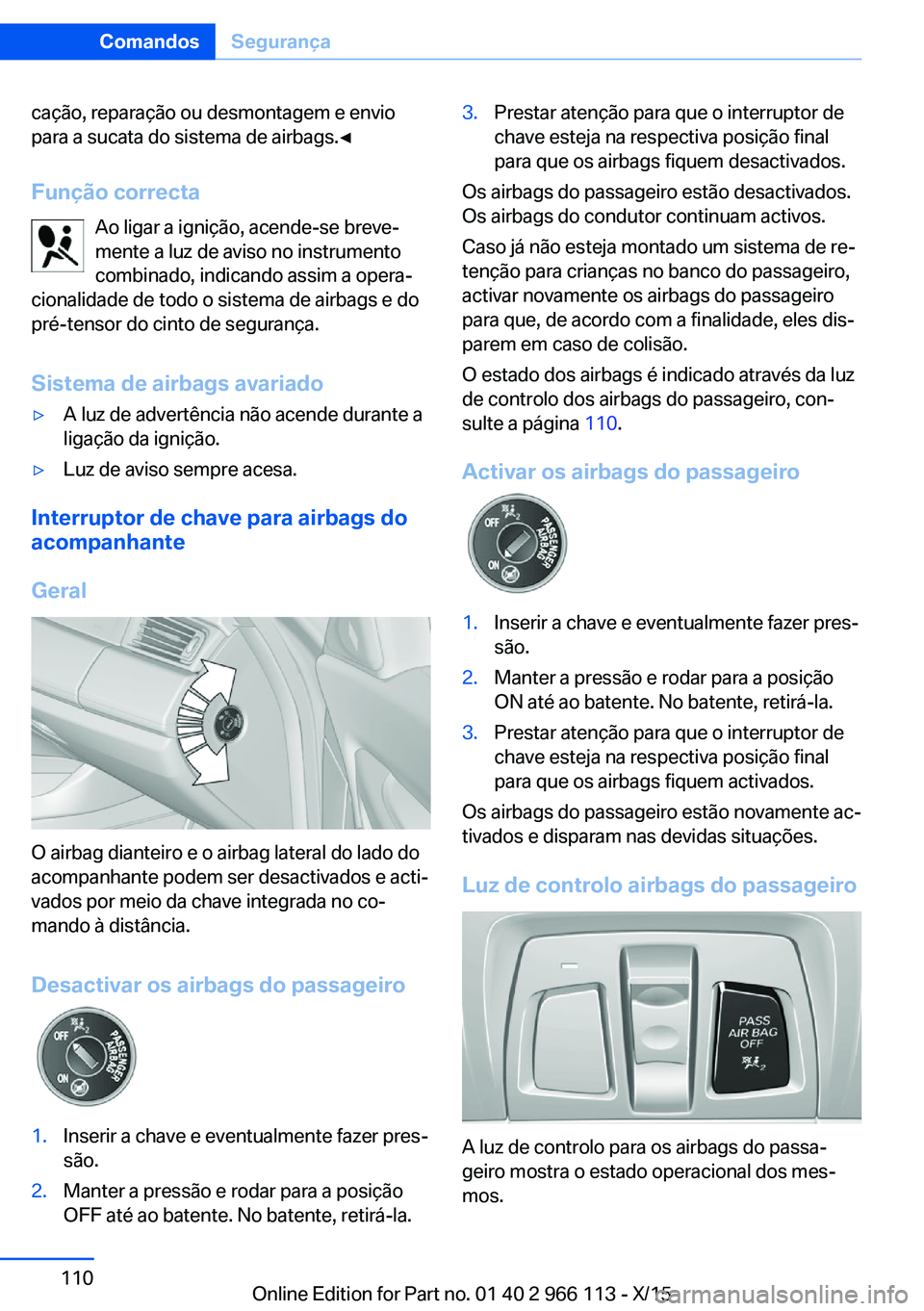

cação, reparação ou desmontagem e envio
para a sucata do sistema de airbags.◀
Função correcta Ao ligar a ignição, acende-se breve‐
mente a luz de aviso no instrumento
combinado, indicando assim a opera‐
cionalidade de todo o sistema de airbags e do
pré-tensor do cinto de segurança.
Sistema de airbags avariado▷A luz de advertência não acende durante a
ligação da ignição.▷Luz de aviso sempre acesa.
Interruptor de chave para airbags do
acompanhante
Geral
O airbag dianteiro e o airbag lateral do lado do
acompanhante podem ser desactivados e acti‐
vados por meio da chave integrada no co‐
mando à distância.
Desactivar os airbags do passageiro
1.Inserir a chave e eventualmente fazer pres‐
são.2.Manter a pressão e rodar para a posição
OFF até ao batente. No batente, retirá-la.3.Prestar atenção para que o interruptor de
chave esteja na respectiva posição final
para que os airbags fiquem desactivados.
Os airbags do passageiro estão desactivados.
Os airbags do condutor continuam activos.
Caso já não esteja montado um sistema de re‐
tenção para crianças no banco do passageiro,
activar novamente os airbags do passageiro
para que, de acordo com a finalidade, eles dis‐
parem em caso de colisão.
O estado dos airbags é indicado através da luz
de controlo dos airbags do passageiro, con‐
sulte a página 110.
Activar os airbags do passageiro
1.Inserir a chave e eventualmente fazer pres‐
são.2.Manter a pressão e rodar para a posição
ON até ao batente. No batente, retirá-la.3.Prestar atenção para que o interruptor de
chave esteja na respectiva posição final
para que os airbags fiquem activados.
Os airbags do passageiro estão novamente ac‐
tivados e disparam nas devidas situações.
Luz de controlo airbags do passageiro
A luz de controlo para os airbags do passa‐
geiro mostra o estado operacional dos mes‐
mos.
Seite 110ComandosSegurança110
Online Edition for Part no. 01 40 2 966 113 - X/15
