aproximar de um outro objecto com uma ele‐
vada velocidade diferencial.
O condutor tem de intervir em caso de aviso
urgente. Em caso de perigo de colisão, o con‐
dutor, se necessário, é assistido por uma tra‐
vagem automática ligeira.
Um aviso urgente também pode ser activado
sem um pré-aviso anterior.
Aplicação dos travões
A advertência solicita intervenção. Durante
uma advertência é utilizada a potência máxima
dos travões. A condição para a assistências
dos travões é o accionamento do pedal do tra‐
vão suficientemente rápida e forte. Adicional‐
mente, o sistema pode prestar assistência no
caso de perigo de colisão através de uma li‐
geira aplicação dos travões. A viatura pode ser
abrandada desde uma baixa velocidade até à
paragem.
Caixa de velocidades manual: Em caso de tra‐
vagem até à paragem, o motor pode ser desli‐
gado.
A travagem só ocorre se o Controlo dinâmico
de estabilidade DSC for activado e se o Con‐
trolo de tracção dinâmica DTC não estiver acti‐
vado.
A travagem pode ser interrompida carregando
no acelerador ou mediante um movimento ac‐
tivo da direcção.
A detecção dos objectos pode ser limitada.
Observar as limitações da área de detecção e
de funcionamento.
Limitações do sistema
Indicação ADVERTÊNCIA
Devido às limitações do sistema, o
mesmo pode reagir incorrectamente ou nem
reagir. Existe perigo de acidente ou perigo de
danos materiais. Respeitar as indicações sobreas limitações do sistema e, se necessário, in‐
tervir activamente.◀
Área de detecção A capacidade de detecção do sistema é limi‐
tada.
Por isso, podem ocorrer reacções atrasadas
do sistema ou faltarem as mesmas.
Por ex. provavelmente não é detectado o se‐
guinte:▷Viatura lenta durante a aproximação com
uma elevada velocidade.▷Viaturas provavelmente a mudarem de
faixa ou a desacelerarem significativa‐
mente.▷Veículos com uma vista traseira incomum.▷Veículos de duas rodas que circulem à
frente.
Limitações de função
A função pode estar limitada, por ex., nas se‐
guintes situações:
▷Em caso de nevoeiro forte, chuva, granizo
ou queda de neve.▷Em curvas apertadas.▷Em caso de limitação ou desactivação do
sistema de controlo da estabilidade de
condução, por exemplo, DSC OFF.▷Quando, dependendo do equipamento, o
campo de visão da câmara no retrovisor ou
o sensor de radar estão sujos ou tapados.▷Até 10 segundos após o arranque do mo‐
tor através do botão Start/Stop.▷Durante o processo de calibração da câ‐
mara, imediatamente após a entrega do
veículo.▷Em caso de ofuscação contínua causada
por contraluz, por exemplo, sol baixo.
Sensibilidade dos avisos
Quanto mais sensíveis os avisos forem ajusta‐
dos, por ex., o momento de aviso, mais avisos
Seite 121SegurançaComandos121
Online Edition for Part no. 01 40 2 966 113 - X/15

são exibidos. Por isso, podem ocorrer frequen‐
temente avisos falsos.
Aviso de colisão com função de travagem
PrincípioO sistema pode ajudar a evitar acidentes. Se
não for possível evitar o acidente, o sistema
ajuda a reduzir a velocidade do impacto.
O sistema alerta para um possível perigo de
colisão e trava automaticamente.
A travagem automática é suave e por tempo li‐
mitado.
No caso de equipamento com regulação activa
da velocidade de cruzeiro com função de pára-
-e-arranca, o aviso de colisão é controlado
pelo sensor de radar da regulação da veloci‐
dade de cruzeiro.
O aviso de colisão está disponível, mesmo que
a regulação da velocidade de cruzeiro esteja
desactivada.
Em caso de aproximação consciente de uma
viatura, surge um aviso de colisão e uma trava‐
gem mais tarde, a fim de evitar reacções injus‐
tificadas do sistema.
Generalidades
A partir de aprox. 5 km/h, o sistema avisa em
duas fases sobre um possível perigo de coli‐
são. O momento em que estes avisos são exi‐
bidos pode variar em função da situação actual
do veículo.Área de detecção
São detectados objectos móveis, quando es‐
tes se encontram na área de detecção do sis‐
tema.
Indicações ADVERTÊNCIA
As indicações e advertências não dis‐
pensam da responsabilidade de avaliar correc‐
tamente a situação do trânsito. Devido aos li‐
mites do sistema, as advertências ou as
reacções do sistema não são emitidas tarde
demais ou erradamente. Existe perigo de aci‐
dente. Adaptar o modo de condução às condi‐
ções de trânsito. Observar as condições de
trânsito e intervir activamente nas respectivas
situações.◀
ADVERTÊNCIA
Devido aos limites do sistema, aquando
do puxar/rebocar com sistemas de Segurança
Inteligente activados, pode ocorrer um com‐
portamento errado de diversas funções, por
ex., aviso de colisão com função de travagem.
Existe perigo de acidente. Antes de puxar/
rebocar, desligar todos os sistemas de Segu‐
rança Inteligente.◀
Seite 122ComandosSegurança122
Online Edition for Part no. 01 40 2 966 113 - X/15

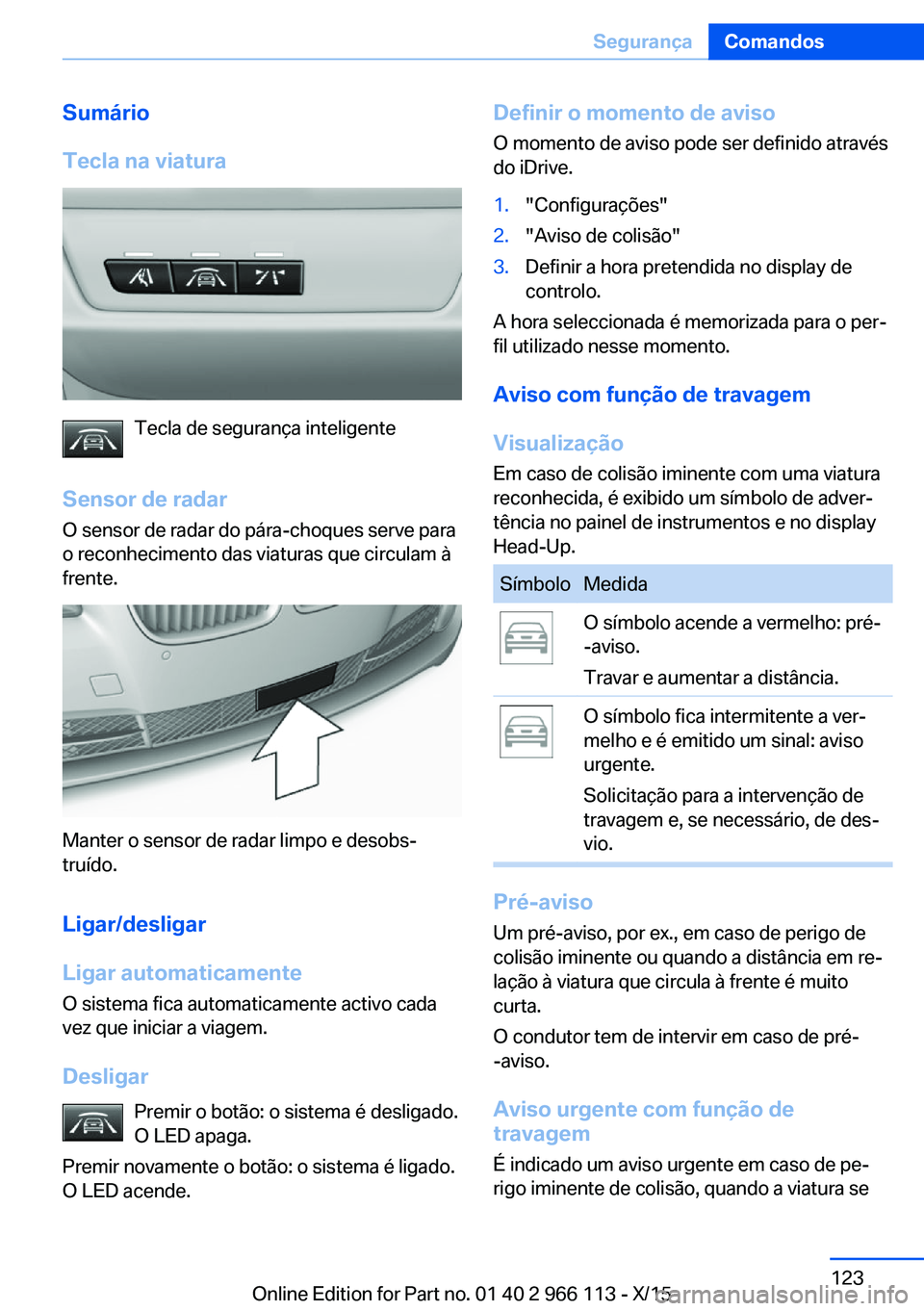

Sumário
Tecla na viatura
Tecla de segurança inteligente
Sensor de radar
O sensor de radar do pára-choques serve para
o reconhecimento das viaturas que circulam à
frente.
Manter o sensor de radar limpo e desobs‐
truído.
Ligar/desligar
Ligar automaticamente
O sistema fica automaticamente activo cada
vez que iniciar a viagem.
Desligar Premir o botão: o sistema é desligado.
O LED apaga.
Premir novamente o botão: o sistema é ligado.
O LED acende.
Definir o momento de aviso
O momento de aviso pode ser definido através
do iDrive.1."Configurações"2."Aviso de colisão"3.Definir a hora pretendida no display de
controlo.
A hora seleccionada é memorizada para o per‐
fil utilizado nesse momento.
Aviso com função de travagem
Visualização
Em caso de colisão iminente com uma viatura
reconhecida, é exibido um símbolo de adver‐
tência no painel de instrumentos e no display
Head-Up.
SímboloMedidaO símbolo acende a vermelho: pré-
-aviso.
Travar e aumentar a distância.O símbolo fica intermitente a ver‐
melho e é emitido um sinal: aviso
urgente.
Solicitação para a intervenção de
travagem e, se necessário, de des‐
vio.
Pré-aviso
Um pré-aviso, por ex., em caso de perigo de
colisão iminente ou quando a distância em re‐
lação à viatura que circula à frente é muito
curta.
O condutor tem de intervir em caso de pré-
-aviso.
Aviso urgente com função de
travagem
É indicado um aviso urgente em caso de pe‐
rigo iminente de colisão, quando a viatura se
Seite 123SegurançaComandos123
Online Edition for Part no. 01 40 2 966 113 - X/15

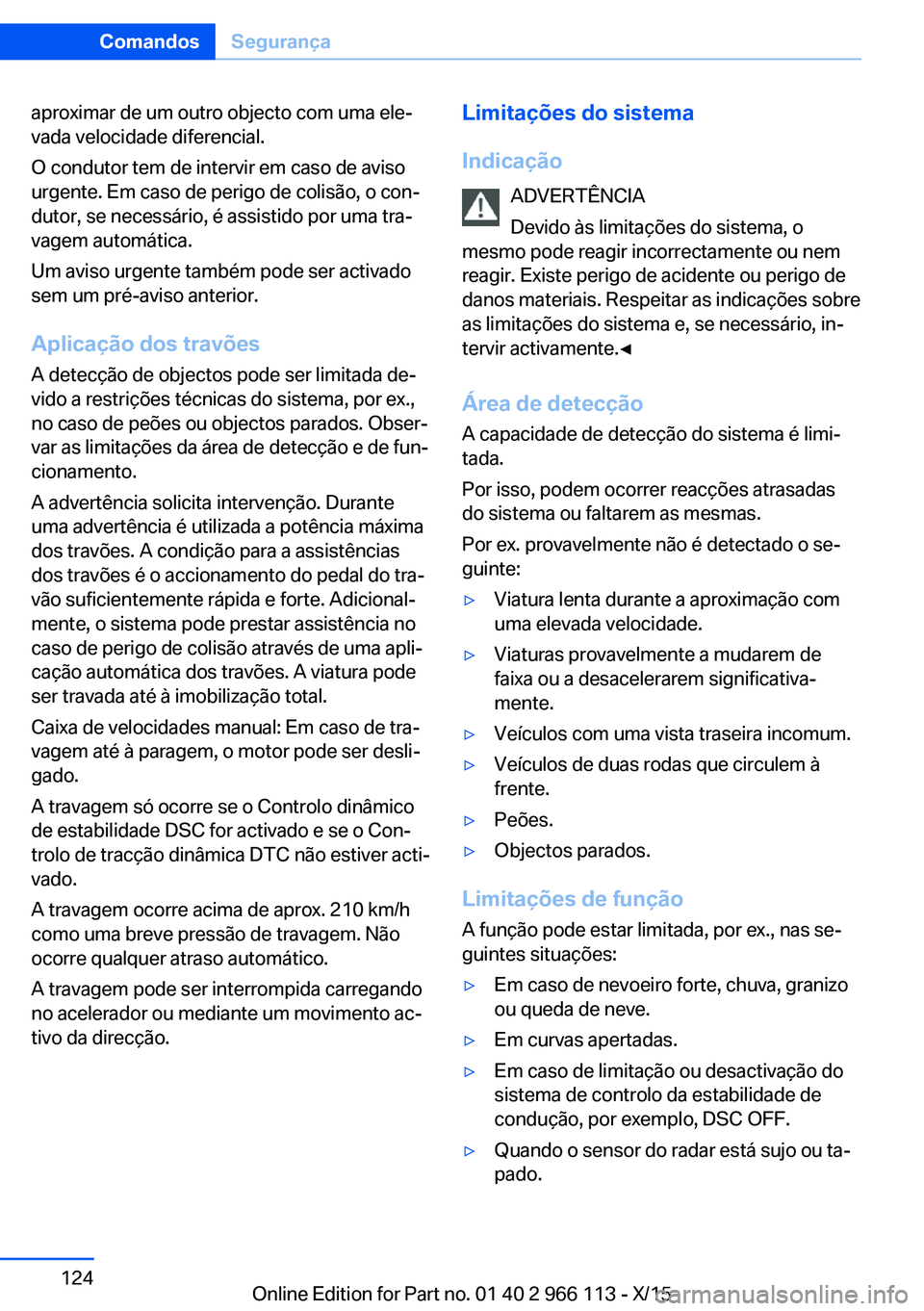

aproximar de um outro objecto com uma ele‐
vada velocidade diferencial.
O condutor tem de intervir em caso de aviso
urgente. Em caso de perigo de colisão, o con‐
dutor, se necessário, é assistido por uma tra‐
vagem automática.
Um aviso urgente também pode ser activado
sem um pré-aviso anterior.
Aplicação dos travões
A detecção de objectos pode ser limitada de‐
vido a restrições técnicas do sistema, por ex.,
no caso de peões ou objectos parados. Obser‐
var as limitações da área de detecção e de fun‐
cionamento.
A advertência solicita intervenção. Durante
uma advertência é utilizada a potência máxima
dos travões. A condição para a assistências
dos travões é o accionamento do pedal do tra‐
vão suficientemente rápida e forte. Adicional‐
mente, o sistema pode prestar assistência no
caso de perigo de colisão através de uma apli‐
cação automática dos travões. A viatura pode
ser travada até à imobilização total.
Caixa de velocidades manual: Em caso de tra‐
vagem até à paragem, o motor pode ser desli‐
gado.
A travagem só ocorre se o Controlo dinâmico
de estabilidade DSC for activado e se o Con‐
trolo de tracção dinâmica DTC não estiver acti‐
vado.
A travagem ocorre acima de aprox. 210 km/h
como uma breve pressão de travagem. Não
ocorre qualquer atraso automático.
A travagem pode ser interrompida carregando
no acelerador ou mediante um movimento ac‐
tivo da direcção.Limitações do sistema
Indicação ADVERTÊNCIA
Devido às limitações do sistema, o
mesmo pode reagir incorrectamente ou nem
reagir. Existe perigo de acidente ou perigo de
danos materiais. Respeitar as indicações sobre
as limitações do sistema e, se necessário, in‐
tervir activamente.◀
Área de detecção A capacidade de detecção do sistema é limi‐
tada.
Por isso, podem ocorrer reacções atrasadas
do sistema ou faltarem as mesmas.
Por ex. provavelmente não é detectado o se‐
guinte:▷Viatura lenta durante a aproximação com
uma elevada velocidade.▷Viaturas provavelmente a mudarem de
faixa ou a desacelerarem significativa‐
mente.▷Veículos com uma vista traseira incomum.▷Veículos de duas rodas que circulem à
frente.▷Peões.▷Objectos parados.
Limitações de função
A função pode estar limitada, por ex., nas se‐
guintes situações:
▷Em caso de nevoeiro forte, chuva, granizo
ou queda de neve.▷Em curvas apertadas.▷Em caso de limitação ou desactivação do
sistema de controlo da estabilidade de
condução, por exemplo, DSC OFF.▷Quando o sensor do radar está sujo ou ta‐
pado.Seite 124ComandosSegurança124
Online Edition for Part no. 01 40 2 966 113 - X/15

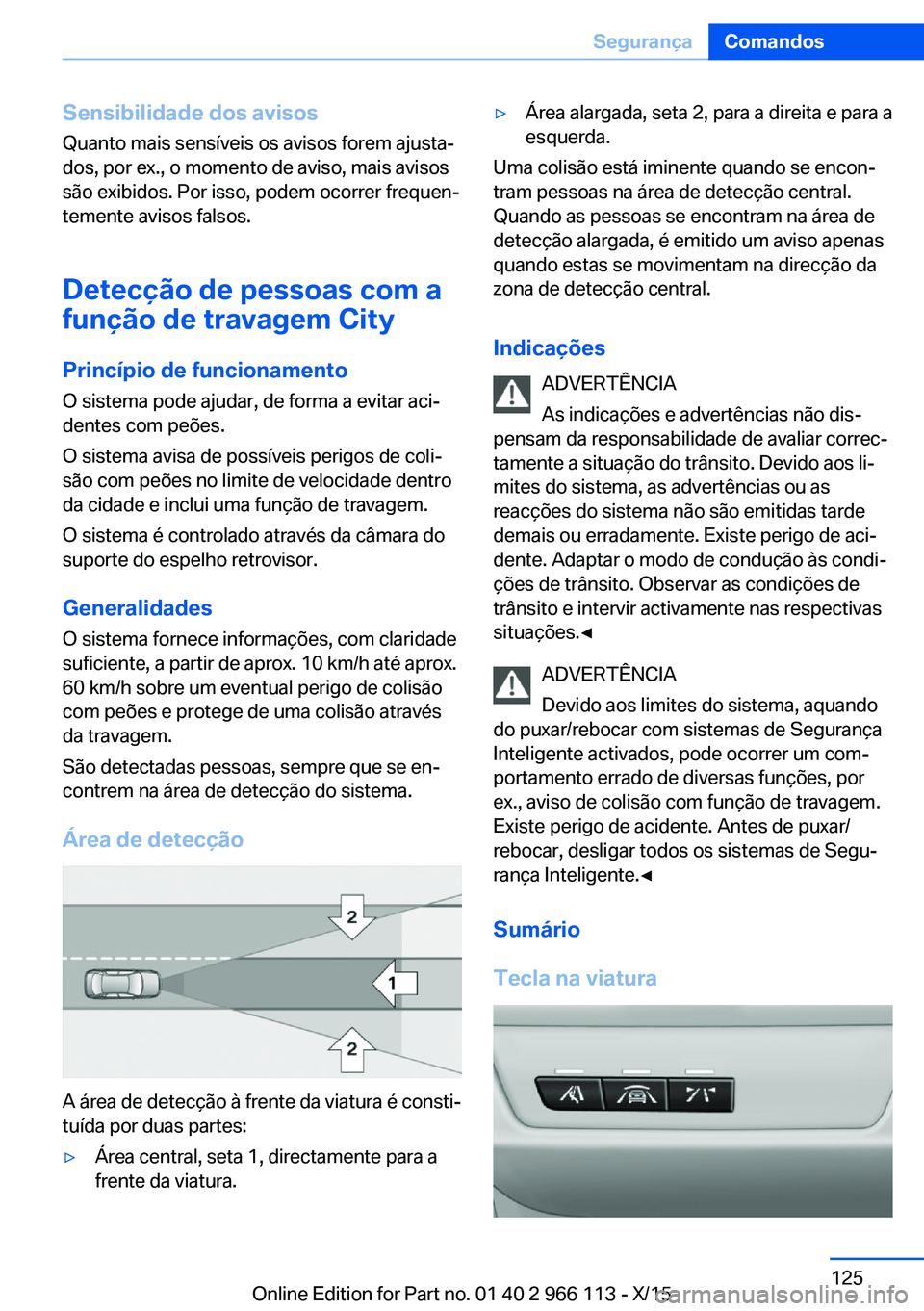

Sensibilidade dos avisosQuanto mais sensíveis os avisos forem ajusta‐
dos, por ex., o momento de aviso, mais avisos
são exibidos. Por isso, podem ocorrer frequen‐
temente avisos falsos.
Detecção de pessoas com a
função de travagem City
Princípio de funcionamento
O sistema pode ajudar, de forma a evitar aci‐
dentes com peões.
O sistema avisa de possíveis perigos de coli‐
são com peões no limite de velocidade dentro
da cidade e inclui uma função de travagem.
O sistema é controlado através da câmara do
suporte do espelho retrovisor.
Generalidades O sistema fornece informações, com claridade
suficiente, a partir de aprox. 10 km/h até aprox.
60 km/h sobre um eventual perigo de colisão
com peões e protege de uma colisão através
da travagem.
São detectadas pessoas, sempre que se en‐
contrem na área de detecção do sistema.
Área de detecção
A área de detecção à frente da viatura é consti‐
tuída por duas partes:
▷Área central, seta 1, directamente para a
frente da viatura.▷Área alargada, seta 2, para a direita e para a
esquerda.
Uma colisão está iminente quando se encon‐
tram pessoas na área de detecção central.
Quando as pessoas se encontram na área de
detecção alargada, é emitido um aviso apenas
quando estas se movimentam na direcção da
zona de detecção central.
Indicações ADVERTÊNCIA
As indicações e advertências não dis‐
pensam da responsabilidade de avaliar correc‐
tamente a situação do trânsito. Devido aos li‐
mites do sistema, as advertências ou as
reacções do sistema não são emitidas tarde
demais ou erradamente. Existe perigo de aci‐
dente. Adaptar o modo de condução às condi‐
ções de trânsito. Observar as condições de
trânsito e intervir activamente nas respectivas
situações.◀
ADVERTÊNCIA
Devido aos limites do sistema, aquando
do puxar/rebocar com sistemas de Segurança
Inteligente activados, pode ocorrer um com‐
portamento errado de diversas funções, por
ex., aviso de colisão com função de travagem.
Existe perigo de acidente. Antes de puxar/
rebocar, desligar todos os sistemas de Segu‐
rança Inteligente.◀
Sumário
Tecla na viatura
Seite 125SegurançaComandos125
Online Edition for Part no. 01 40 2 966 113 - X/15

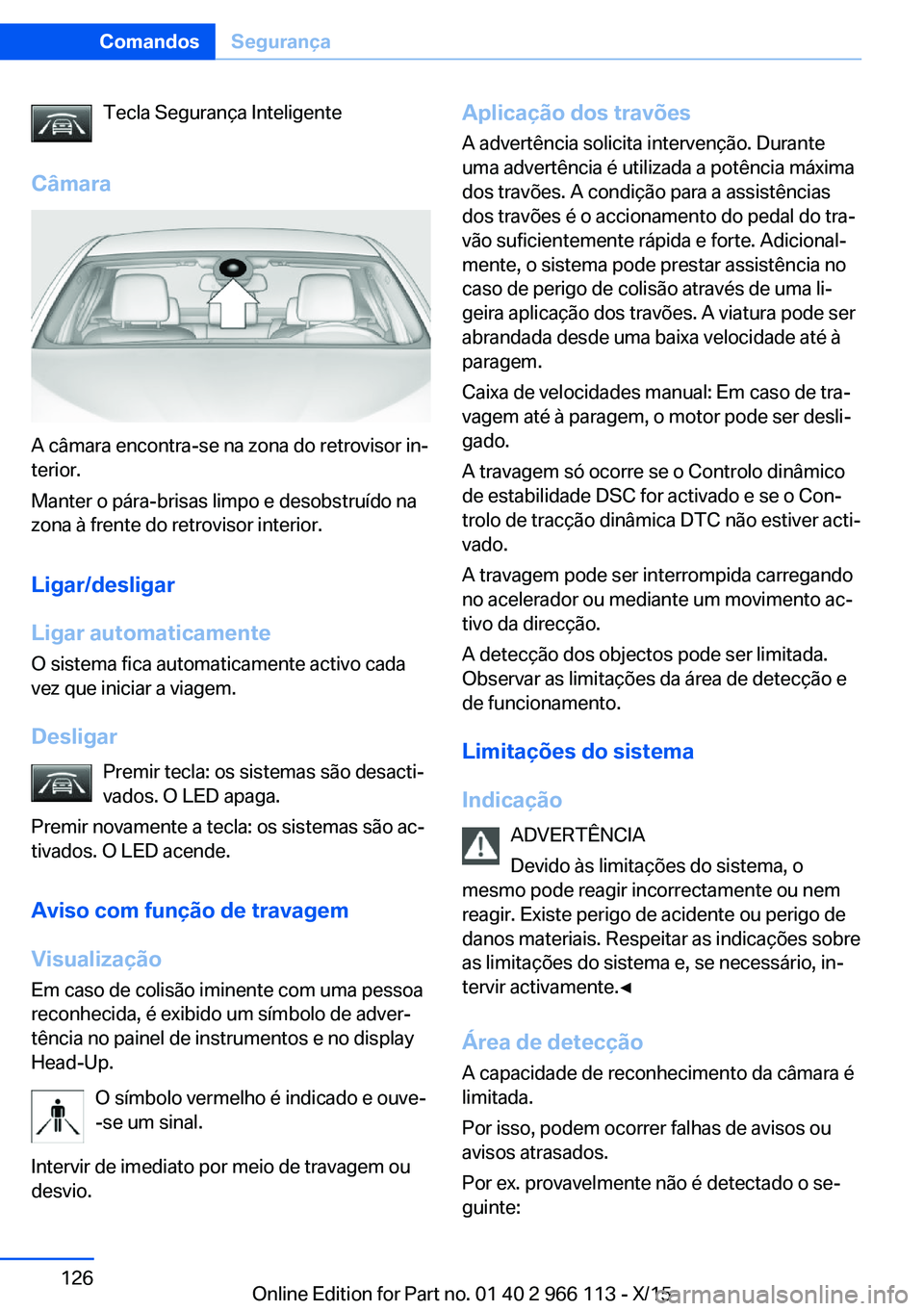

Tecla Segurança Inteligente
Câmara
A câmara encontra-se na zona do retrovisor in‐
terior.
Manter o pára-brisas limpo e desobstruído na
zona à frente do retrovisor interior.
Ligar/desligar
Ligar automaticamente
O sistema fica automaticamente activo cada
vez que iniciar a viagem.
Desligar Premir tecla: os sistemas são desacti‐
vados. O LED apaga.
Premir novamente a tecla: os sistemas são ac‐
tivados. O LED acende.
Aviso com função de travagem
Visualização
Em caso de colisão iminente com uma pessoa
reconhecida, é exibido um símbolo de adver‐
tência no painel de instrumentos e no display
Head-Up.
O símbolo vermelho é indicado e ouve-
-se um sinal.
Intervir de imediato por meio de travagem ou
desvio.
Aplicação dos travões
A advertência solicita intervenção. Durante
uma advertência é utilizada a potência máxima
dos travões. A condição para a assistências
dos travões é o accionamento do pedal do tra‐
vão suficientemente rápida e forte. Adicional‐
mente, o sistema pode prestar assistência no
caso de perigo de colisão através de uma li‐
geira aplicação dos travões. A viatura pode ser
abrandada desde uma baixa velocidade até à
paragem.
Caixa de velocidades manual: Em caso de tra‐
vagem até à paragem, o motor pode ser desli‐
gado.
A travagem só ocorre se o Controlo dinâmico
de estabilidade DSC for activado e se o Con‐
trolo de tracção dinâmica DTC não estiver acti‐
vado.
A travagem pode ser interrompida carregando
no acelerador ou mediante um movimento ac‐
tivo da direcção.
A detecção dos objectos pode ser limitada.
Observar as limitações da área de detecção e
de funcionamento.
Limitações do sistema
Indicação ADVERTÊNCIA
Devido às limitações do sistema, o
mesmo pode reagir incorrectamente ou nem
reagir. Existe perigo de acidente ou perigo de
danos materiais. Respeitar as indicações sobre
as limitações do sistema e, se necessário, in‐
tervir activamente.◀
Área de detecção A capacidade de reconhecimento da câmara é
limitada.
Por isso, podem ocorrer falhas de avisos ou
avisos atrasados.
Por ex. provavelmente não é detectado o se‐
guinte:Seite 126ComandosSegurança126
Online Edition for Part no. 01 40 2 966 113 - X/15

▷Peões parcialmente tapados.▷Peões que não são detectados devido ao
ângulo de visão ou aos contornos.▷Peões fora da área de detecção.▷Peões com uma altura inferior a 80 cm.
Limitações de função
A função pode, por exemplo, estar limitada ou
indisponível nas seguintes situações:
A função pode estar limitadamente disponível,
por ex., nas seguintes situações:
▷Em caso de nevoeiro forte, chuva, granizo
ou queda de neve.▷Em curvas apertadas.▷Em caso de desactivação dos sistemas de
regulação da estabilidade de condução,
por ex., DSC OFF.▷Se o campo de visão da câmara ou o pára-
-brisas estiver sujo ou coberto.▷Até 10 segundos após o arranque do mo‐
tor através do botão Start/Stop.▷Durante o processo de calibração da câ‐
mara, imediatamente após a entrega do
veículo.▷Em caso de ofuscação contínua causada
por contraluz, por exemplo, sol baixo.▷Com escuridão.
Aviso de saída da faixa de
rodagem
Princípio de funcionamento
Este sistema emite um aviso a partir de uma
determinada velocidade, sempre que a viatura
se encontrar em estradas com linhas delimita‐
doras e abandonar a faixa de rodagem. Esta
velocidade situar-se-á, dependendo da versão
do país entre os 55 km/h e 70 km/h.
Ao ligar o sistema a esta velocidade será exi‐
bida uma mensagem no painel de instrumen‐
tos.
O volante vibra ligeiramente no momento dos
avisos. O momento em que este aviso é emi‐
tido pode variar em função da situação de con‐
dução actual.
O sistema não alerta se, antes da viatura sair
da faixa de rodagem, tiverem sido accionados
os indicadores de mudança de direcção.
Indicação ADVERTÊNCIA
O sistema não dispensa da responsabili‐
dade de avaliar correctamente o percurso e a
situação do trânsito. Existe perigo de acidente.
Adaptar o modo de condução às condições de
trânsito. Observar as condições de trânsito e
intervir activamente nas respectivas situações.
Em caso de advertências, não movimentar o
volante bruscamente.◀
Sumário
Tecla na viatura
Aviso de saída da faixa de rodagem
Seite 127SegurançaComandos127
Online Edition for Part no. 01 40 2 966 113 - X/15

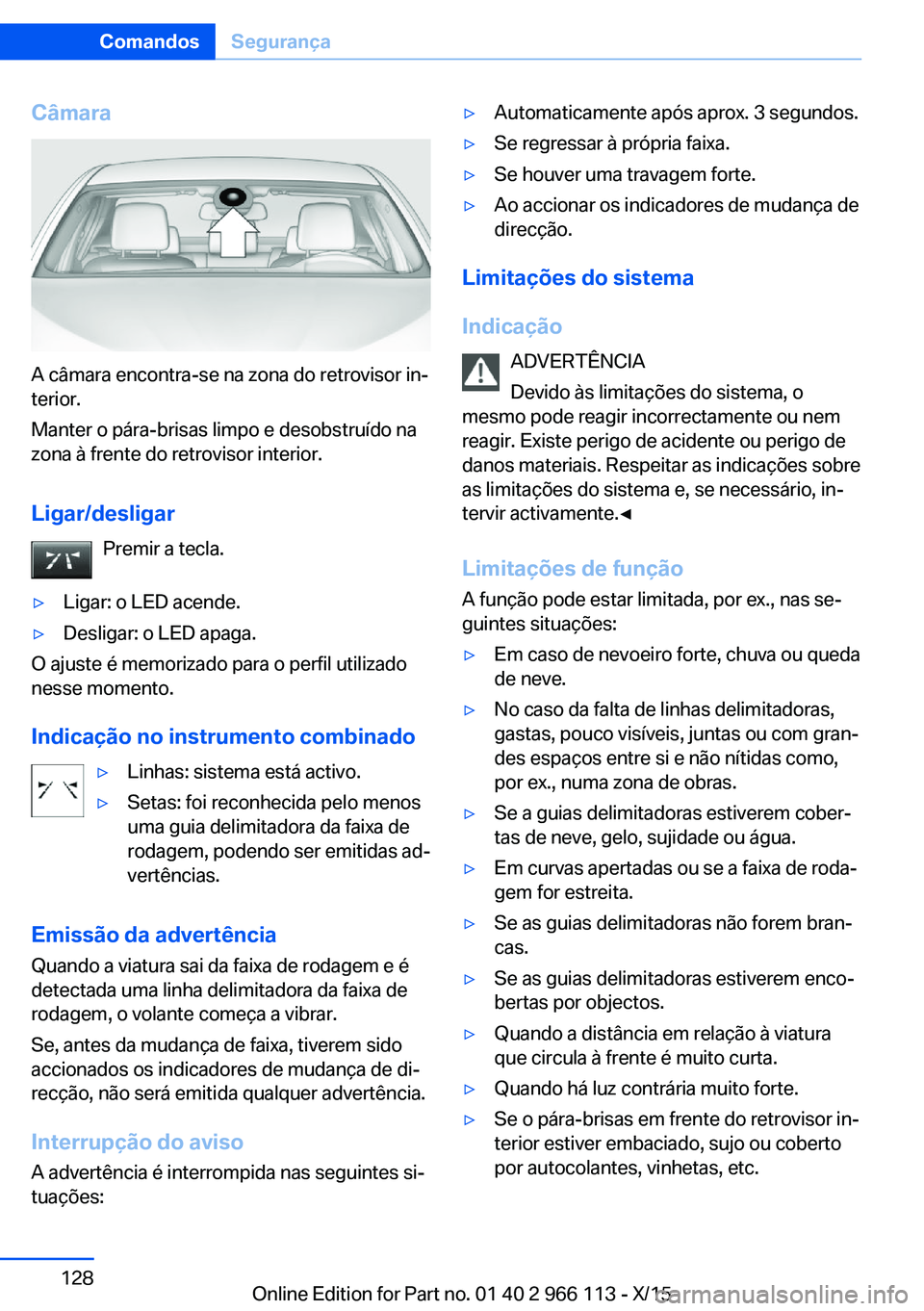

Câmara
A câmara encontra-se na zona do retrovisor in‐
terior.
Manter o pára-brisas limpo e desobstruído na
zona à frente do retrovisor interior.
Ligar/desligar Premir a tecla.
▷Ligar: o LED acende.▷Desligar: o LED apaga.
O ajuste é memorizado para o perfil utilizado
nesse momento.
Indicação no instrumento combinado
▷Linhas: sistema está activo.▷Setas: foi reconhecida pelo menos
uma guia delimitadora da faixa de
rodagem, podendo ser emitidas ad‐
vertências.
Emissão da advertência
Quando a viatura sai da faixa de rodagem e é
detectada uma linha delimitadora da faixa de
rodagem, o volante começa a vibrar.
Se, antes da mudança de faixa, tiverem sido
accionados os indicadores de mudança de di‐
recção, não será emitida qualquer advertência.
Interrupção do aviso
A advertência é interrompida nas seguintes si‐
tuações:
▷Automaticamente após aprox. 3 segundos.▷Se regressar à própria faixa.▷Se houver uma travagem forte.▷Ao accionar os indicadores de mudança de
direcção.
Limitações do sistema
Indicação ADVERTÊNCIA
Devido às limitações do sistema, o
mesmo pode reagir incorrectamente ou nem
reagir. Existe perigo de acidente ou perigo de
danos materiais. Respeitar as indicações sobre
as limitações do sistema e, se necessário, in‐
tervir activamente.◀
Limitações de função
A função pode estar limitada, por ex., nas se‐
guintes situações:
▷Em caso de nevoeiro forte, chuva ou queda
de neve.▷No caso da falta de linhas delimitadoras,
gastas, pouco visíveis, juntas ou com gran‐
des espaços entre si e não nítidas como,
por ex., numa zona de obras.▷Se a guias delimitadoras estiverem cober‐
tas de neve, gelo, sujidade ou água.▷Em curvas apertadas ou se a faixa de roda‐
gem for estreita.▷Se as guias delimitadoras não forem bran‐
cas.▷Se as guias delimitadoras estiverem enco‐
bertas por objectos.▷Quando a distância em relação à viatura
que circula à frente é muito curta.▷Quando há luz contrária muito forte.▷Se o pára-brisas em frente do retrovisor in‐
terior estiver embaciado, sujo ou coberto
por autocolantes, vinhetas, etc.Seite 128ComandosSegurança128
Online Edition for Part no. 01 40 2 966 113 - X/15

▷Durante o processo de calibração da câ‐
mara, imediatamente após a entrega do
veículo.

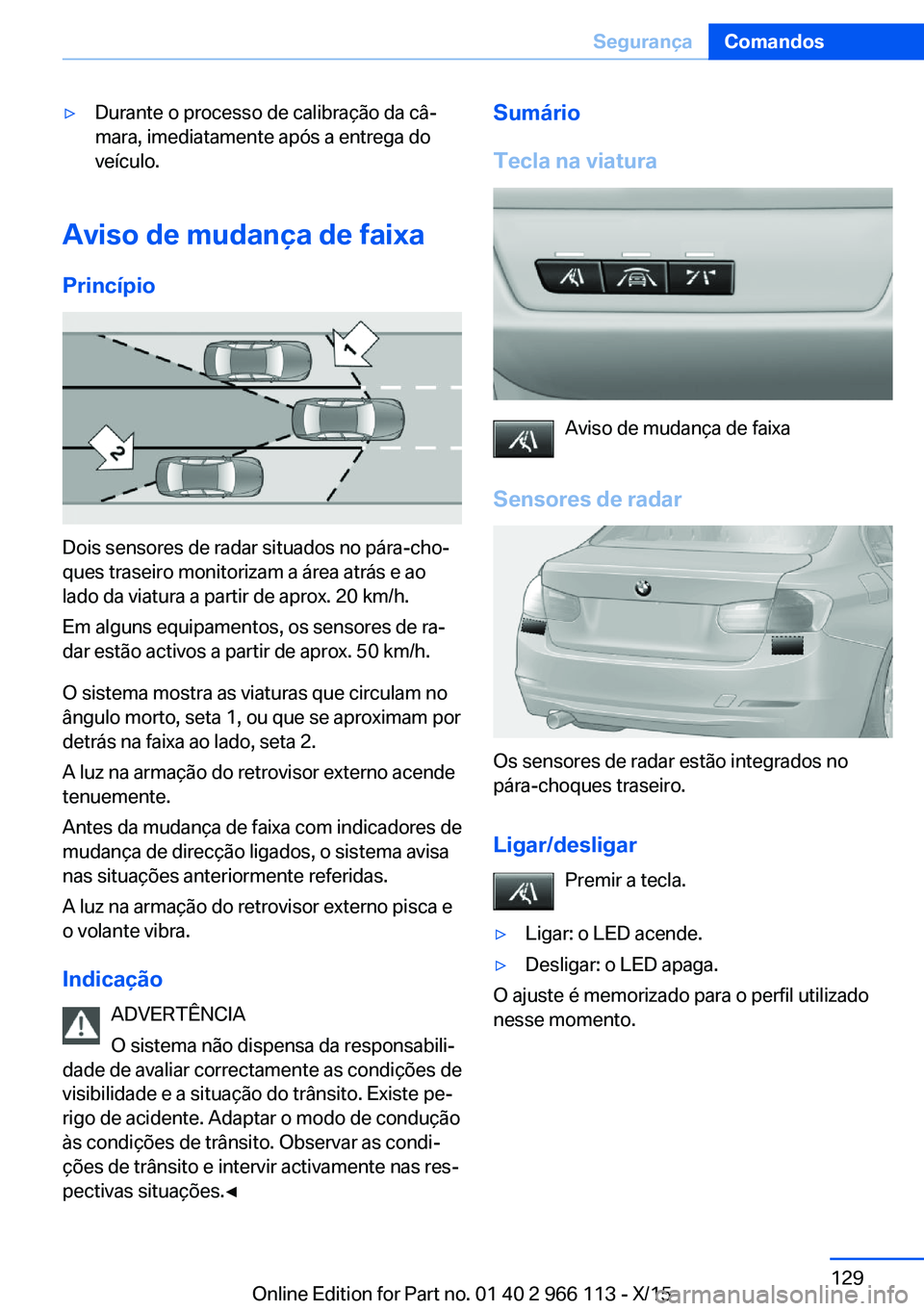

Aviso de mudança de faixa
Princípio
Dois sensores de radar situados no pára-cho‐
ques traseiro monitorizam a área atrás e ao
lado da viatura a partir de aprox. 20 km/h.
Em alguns equipamentos, os sensores de ra‐
dar estão activos a partir de aprox. 50 km/h.
O sistema mostra as viaturas que circulam no
ângulo morto, seta 1, ou que se aproximam por
detrás na faixa ao lado, seta 2.
A luz na armação do retrovisor externo acende
tenuemente.
Antes da mudança de faixa com indicadores de
mudança de direcção ligados, o sistema avisa
nas situações anteriormente referidas.
A luz na armação do retrovisor externo pisca e
o volante vibra.
Indicação ADVERTÊNCIA
O sistema não dispensa da responsabili‐
dade de avaliar correctamente as condições de
visibilidade e a situação do trânsito. Existe pe‐
rigo de acidente. Adaptar o modo de condução
às condições de trânsito. Observar as condi‐
ções de trânsito e intervir activamente nas res‐
pectivas situações.◀
Sumário
Tecla na viatura
Aviso de mudança de faixa
Sensores de radar
Os sensores de radar estão integrados no
pára-choques traseiro.
Ligar/desligar Premir a tecla.
▷Ligar: o LED acende.▷Desligar: o LED apaga.
O ajuste é memorizado para o perfil utilizado
nesse momento.
Seite 129SegurançaComandos129
Online Edition for Part no. 01 40 2 966 113 - X/15

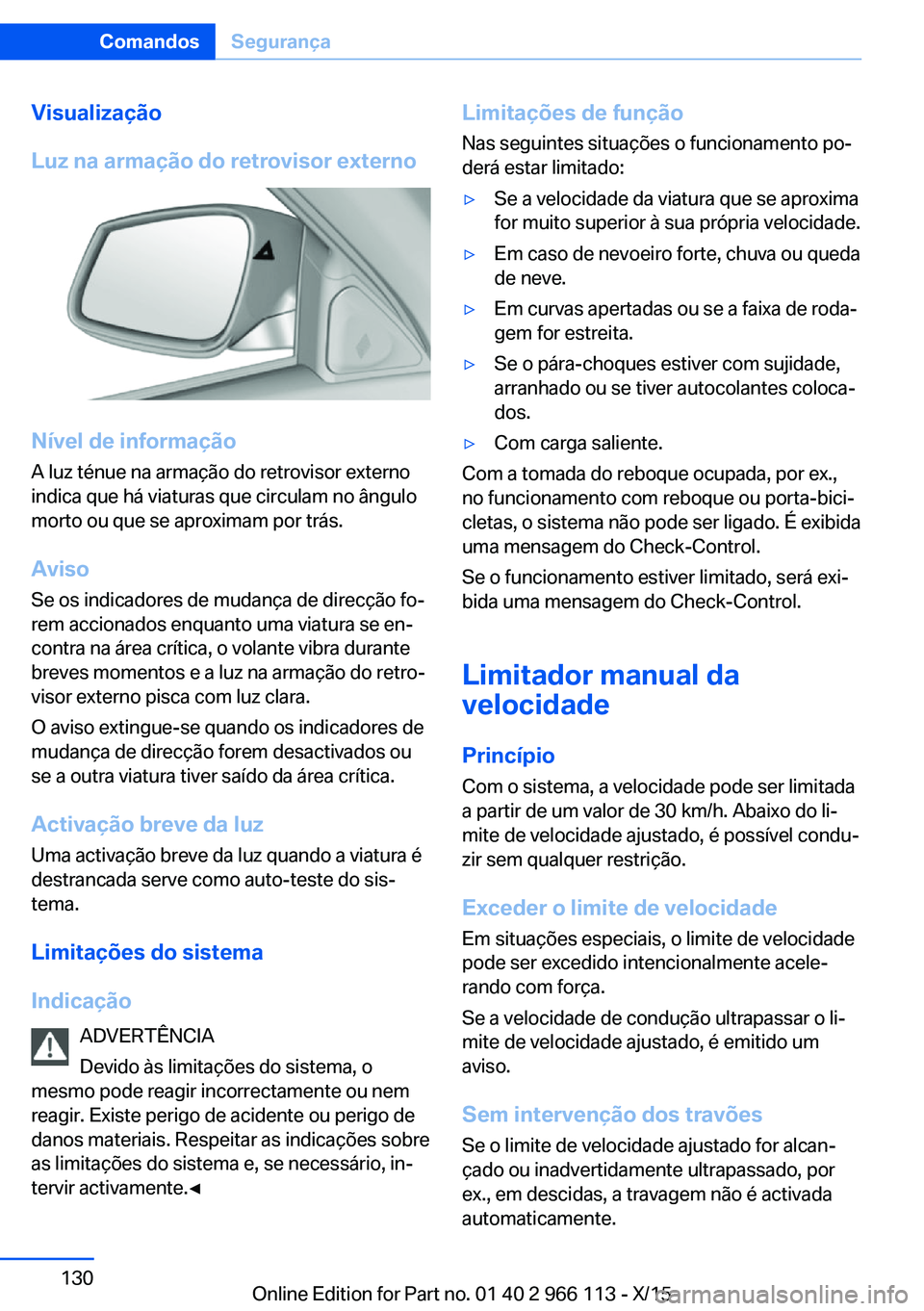

Visualização
Luz na armação do retrovisor externo
Nível de informação
A luz ténue na armação do retrovisor externo
indica que há viaturas que circulam no ângulo
morto ou que se aproximam por trás.
Aviso Se os indicadores de mudança de direcção fo‐
rem accionados enquanto uma viatura se en‐
contra na área crítica, o volante vibra durante
breves momentos e a luz na armação do retro‐
visor externo pisca com luz clara.
O aviso extingue-se quando os indicadores de
mudança de direcção forem desactivados ou
se a outra viatura tiver saído da área crítica.
Activação breve da luz
Uma activação breve da luz quando a viatura é
destrancada serve como auto-teste do sis‐
tema.
Limitações do sistema
Indicação ADVERTÊNCIA
Devido às limitações do sistema, o
mesmo pode reagir incorrectamente ou nem
reagir. Existe perigo de acidente ou perigo de
danos materiais. Respeitar as indicações sobre
as limitações do sistema e, se necessário, in‐
tervir activamente.◀
Limitações de função
Nas seguintes situações o funcionamento po‐
derá estar limitado:▷Se a velocidade da viatura que se aproxima
for muito superior à sua própria velocidade.▷Em caso de nevoeiro forte, chuva ou queda
de neve.▷Em curvas apertadas ou se a faixa de roda‐
gem for estreita.▷Se o pára-choques estiver com sujidade,
arranhado ou se tiver autocolantes coloca‐
dos.▷Com carga saliente.
Com a tomada do reboque ocupada, por ex.,
no funcionamento com reboque ou porta-bici‐
cletas, o sistema não pode ser ligado. É exibida
uma mensagem do Check-Control.
Se o funcionamento estiver limitado, será exi‐
bida uma mensagem do Check-Control.
Limitador manual da
velocidade
Princípio Com o sistema, a velocidade pode ser limitada
a partir de um valor de 30 km/h. Abaixo do li‐
mite de velocidade ajustado, é possível condu‐
zir sem qualquer restrição.
Exceder o limite de velocidade Em situações especiais, o limite de velocidade
pode ser excedido intencionalmente acele‐
rando com força.
Se a velocidade de condução ultrapassar o li‐
mite de velocidade ajustado, é emitido um
aviso.
Sem intervenção dos travões Se o limite de velocidade ajustado for alcan‐
çado ou inadvertidamente ultrapassado, por
ex., em descidas, a travagem não é activada
automaticamente.
Seite 130ComandosSegurança130
Online Edition for Part no. 01 40 2 966 113 - X/15
