BMW 4 SERIES COUPE 2016 Instrukcja obsługi (in Polish)

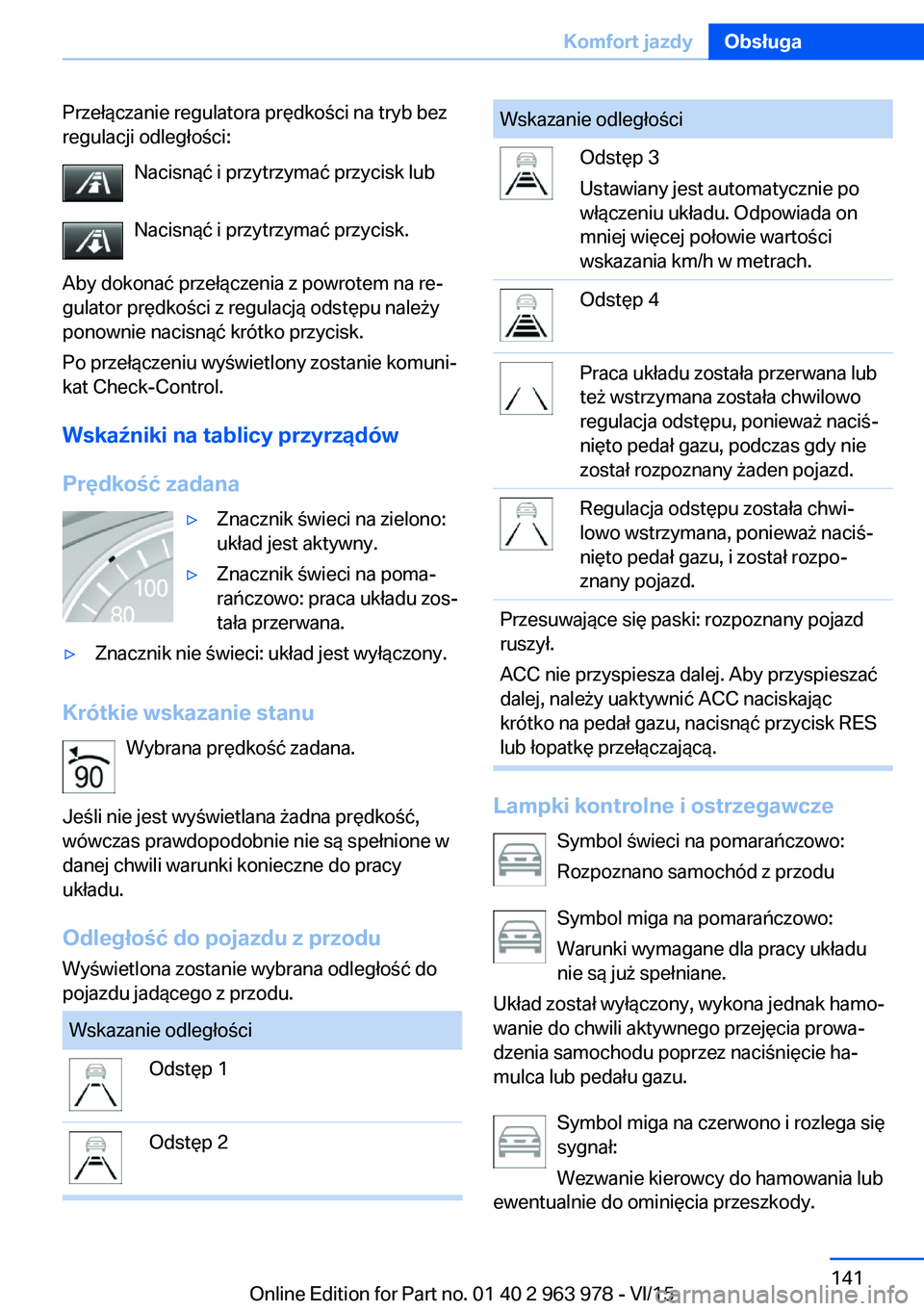

Przełączanie regulatora prędkości na tryb bez
regulacji odległości:
Nacisnąć i przytrzymać przycisk lub
Nacisnąć i przytrzymać przycisk.
Aby dokonać przełączenia z powrotem na re‐
gulator prędkości z regulacją odstępu należy
ponownie nacisnąć krótko przycisk.
Po przełączeniu wyświetlony zostanie komuni‐
kat Check-Control.
Wskaźniki na tablicy przyrządów
Prędkość zadana▷Znacznik świeci na zielono:
układ jest aktywny.▷Znacznik świeci na poma‐
rańczowo: praca układu zos‐
tała przerwana.▷Znacznik nie świeci: układ jest wyłączony.
Krótkie wskazanie stanu
Wybrana prędkość zadana.
Jeśli nie jest wyświetlana żadna prędkość,
wówczas prawdopodobnie nie są spełnione w
danej chwili warunki konieczne do pracy
układu.
Odległość do pojazdu z przodu Wyświetlona zostanie wybrana odległość do
pojazdu jadącego z przodu.
Wskazanie odległościOdstęp 1Odstęp 2Wskazanie odległościOdstęp 3
Ustawiany jest automatycznie po
włączeniu układu. Odpowiada on
mniej więcej połowie wartości
wskazania km/h w metrach.Odstęp 4Praca układu została przerwana lub
też wstrzymana została chwilowo
regulacja odstępu, ponieważ naciś‐
nięto pedał gazu, podczas gdy nie
został rozpoznany żaden pojazd.Regulacja odstępu została chwi‐
lowo wstrzymana, ponieważ naciś‐
nięto pedał gazu, i został rozpo‐
znany pojazd.Przesuwające się paski: rozpoznany pojazd
ruszył.
ACC nie przyspiesza dalej. Aby przyspieszać
dalej, należy uaktywnić ACC naciskając
krótko na pedał gazu, nacisnąć przycisk RES
lub łopatkę przełączającą.
Lampki kontrolne i ostrzegawcze
Symbol świeci na pomarańczowo:
Rozpoznano samochód z przodu
Symbol miga na pomarańczowo:
Warunki wymagane dla pracy układu
nie są już spełniane.
Układ został wyłączony, wykona jednak hamo‐
wanie do chwili aktywnego przejęcia prowa‐
dzenia samochodu poprzez naciśnięcie ha‐
mulca lub pedału gazu.
Symbol miga na czerwono i rozlega się
sygnał:
Wezwanie kierowcy do hamowania lub
ewentualnie do ominięcia przeszkody.
Seite 141Komfort jazdyObsługa141
Online Edition for Part no. 01 40 2 963 978 - VI/15

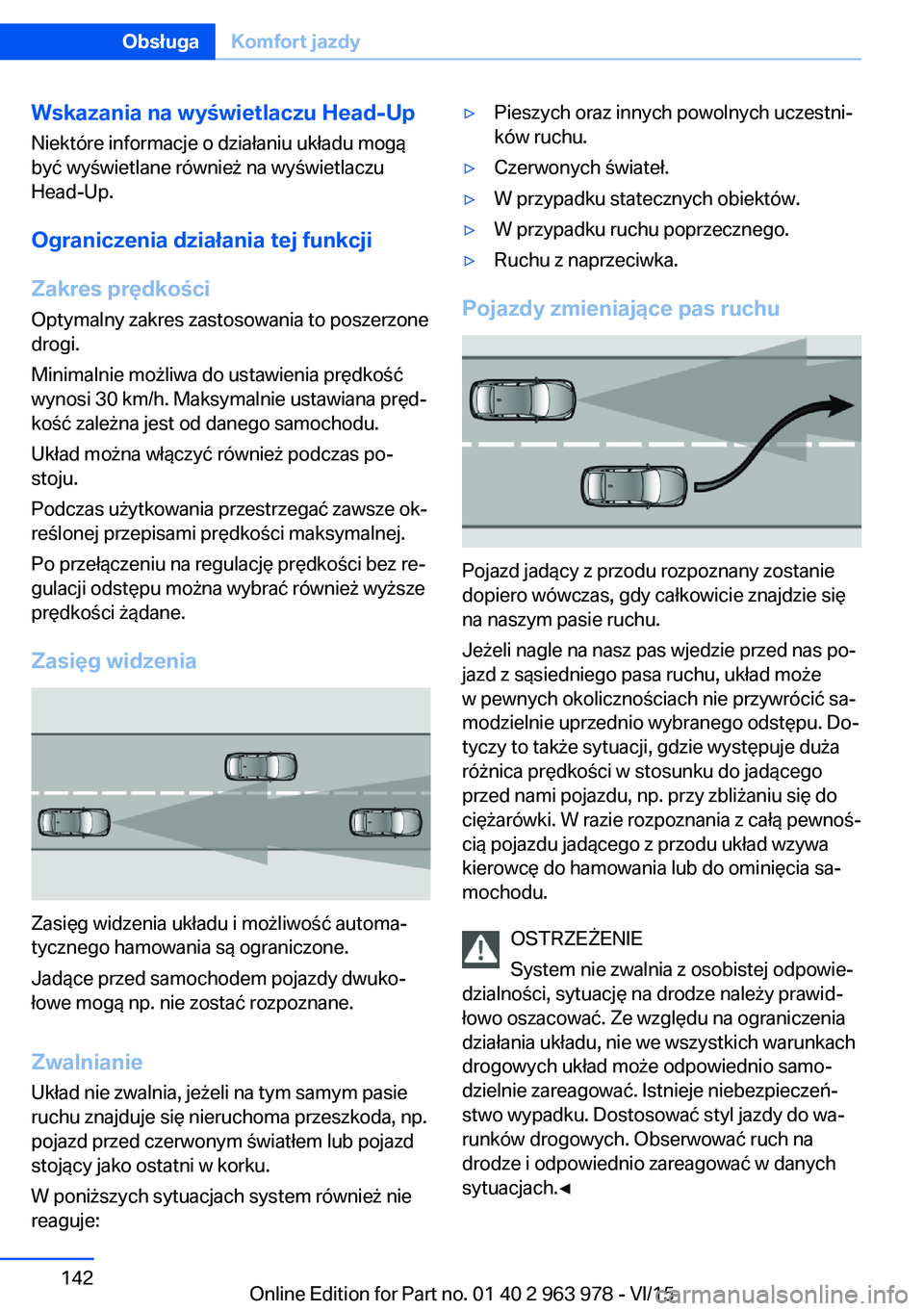

Wskazania na wyświetlaczu Head-Up
Niektóre informacje o działaniu układu mogą
być wyświetlane również na wyświetlaczu
Head-Up.
Ograniczenia działania tej funkcjiZakres prędkości
Optymalny zakres zastosowania to poszerzone
drogi.
Minimalnie możliwa do ustawienia prędkość
wynosi 30 km/h. Maksymalnie ustawiana pręd‐
kość zależna jest od danego samochodu.
Układ można włączyć również podczas po‐
stoju.
Podczas użytkowania przestrzegać zawsze ok‐
reślonej przepisami prędkości maksymalnej.
Po przełączeniu na regulację prędkości bez re‐
gulacji odstępu można wybrać również wyższe
prędkości żądane.
Zasięg widzenia
Zasięg widzenia układu i możliwość automa‐
tycznego hamowania są ograniczone.
Jadące przed samochodem pojazdy dwuko‐
łowe mogą np. nie zostać rozpoznane.
Zwalnianie
Układ nie zwalnia, jeżeli na tym samym pasie
ruchu znajduje się nieruchoma przeszkoda, np.
pojazd przed czerwonym światłem lub pojazd
stojący jako ostatni w korku.
W poniższych sytuacjach system również nie
reaguje:
▷Pieszych oraz innych powolnych uczestni‐
ków ruchu.▷Czerwonych świateł.▷W przypadku statecznych obiektów.▷W przypadku ruchu poprzecznego.▷Ruchu z naprzeciwka.
Pojazdy zmieniające pas ruchu
Pojazd jadący z przodu rozpoznany zostanie
dopiero wówczas, gdy całkowicie znajdzie się
na naszym pasie ruchu.
Jeżeli nagle na nasz pas wjedzie przed nas po‐
jazd z sąsiedniego pasa ruchu, układ może
w pewnych okolicznościach nie przywrócić sa‐
modzielnie uprzednio wybranego odstępu. Do‐
tyczy to także sytuacji, gdzie występuje duża
różnica prędkości w stosunku do jadącego
przed nami pojazdu, np. przy zbliżaniu się do
ciężarówki. W razie rozpoznania z całą pewnoś‐
cią pojazdu jadącego z przodu układ wzywa
kierowcę do hamowania lub do ominięcia sa‐
mochodu.
OSTRZEŻENIE
System nie zwalnia z osobistej odpowie‐
dzialności, sytuację na drodze należy prawid‐
łowo oszacować. Ze względu na ograniczenia
działania układu, nie we wszystkich warunkach
drogowych układ może odpowiednio samo‐
dzielnie zareagować. Istnieje niebezpieczeń‐
stwo wypadku. Dostosować styl jazdy do wa‐
runków drogowych. Obserwować ruch na
drodze i odpowiednio zareagować w danych
sytuacjach.◀
Seite 142ObsługaKomfort jazdy142
Online Edition for Part no. 01 40 2 963 978 - VI/15

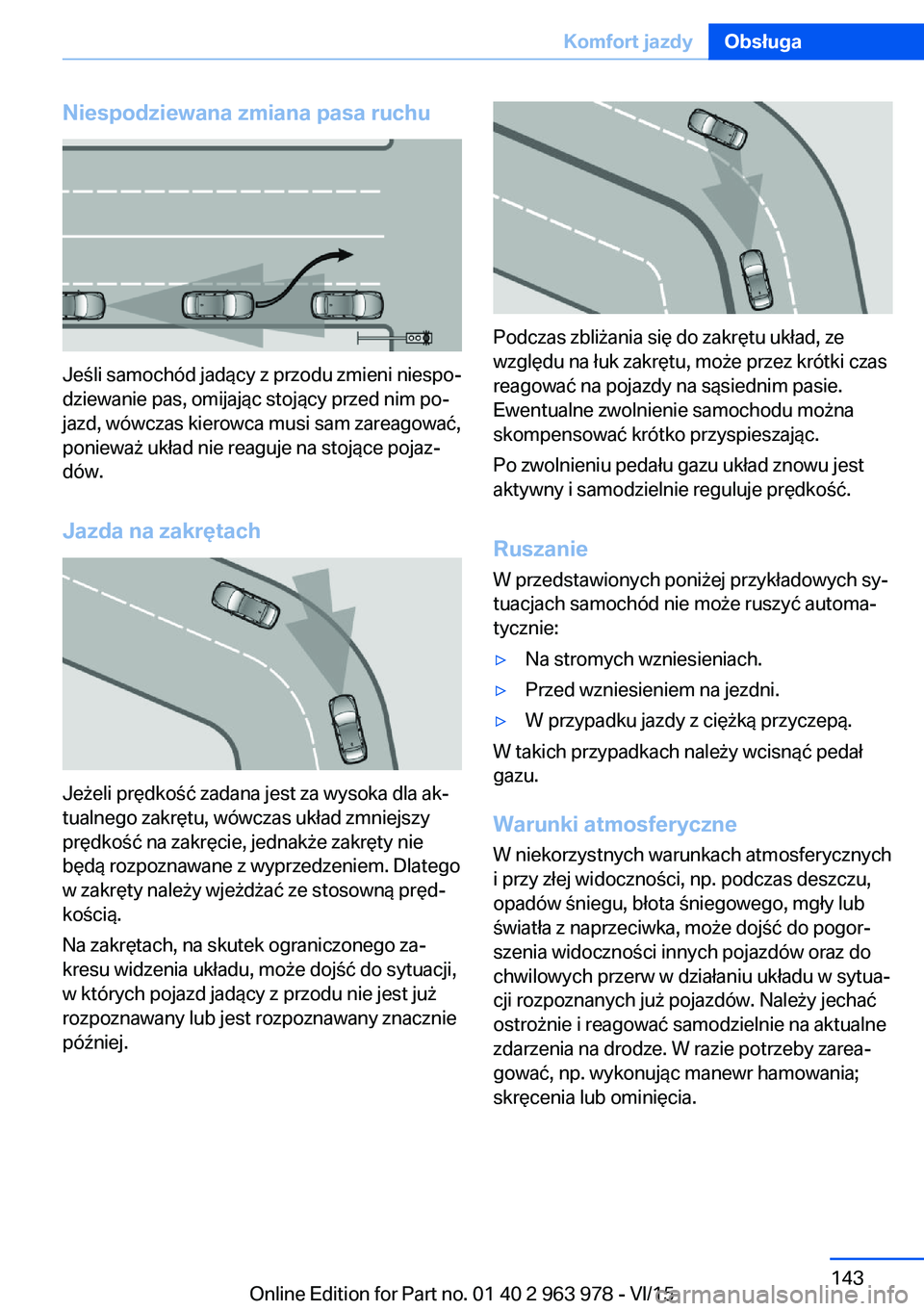

Niespodziewana zmiana pasa ruchu
Jeśli samochód jadący z przodu zmieni niespo‐
dziewanie pas, omijając stojący przed nim po‐
jazd, wówczas kierowca musi sam zareagować,
ponieważ układ nie reaguje na stojące pojaz‐
dów.
Jazda na zakrętach
Jeżeli prędkość zadana jest za wysoka dla ak‐
tualnego zakrętu, wówczas układ zmniejszy
prędkość na zakręcie, jednakże zakręty nie
będą rozpoznawane z wyprzedzeniem. Dlatego
w zakręty należy wjeżdżać ze stosowną pręd‐
kością.
Na zakrętach, na skutek ograniczonego za‐
kresu widzenia układu, może dojść do sytuacji,
w których pojazd jadący z przodu nie jest już
rozpoznawany lub jest rozpoznawany znacznie
później.
Podczas zbliżania się do zakrętu układ, ze
względu na łuk zakrętu, może przez krótki czas
reagować na pojazdy na sąsiednim pasie.
Ewentualne zwolnienie samochodu można
skompensować krótko przyspieszając.
Po zwolnieniu pedału gazu układ znowu jest
aktywny i samodzielnie reguluje prędkość.
Ruszanie
W przedstawionych poniżej przykładowych sy‐
tuacjach samochód nie może ruszyć automa‐
tycznie:
▷Na stromych wzniesieniach.▷Przed wzniesieniem na jezdni.▷W przypadku jazdy z ciężką przyczepą.
W takich przypadkach należy wcisnąć pedał
gazu.
Warunki atmosferyczne W niekorzystnych warunkach atmosferycznych
i przy złej widoczności, np. podczas deszczu,
opadów śniegu, błota śniegowego, mgły lub
światła z naprzeciwka, może dojść do pogor‐
szenia widoczności innych pojazdów oraz do
chwilowych przerw w działaniu układu w sytua‐
cji rozpoznanych już pojazdów. Należy jechać
ostrożnie i reagować samodzielnie na aktualne
zdarzenia na drodze. W razie potrzeby zarea‐
gować, np. wykonując manewr hamowania;
skręcenia lub ominięcia.
Seite 143Komfort jazdyObsługa143
Online Edition for Part no. 01 40 2 963 978 - VI/15

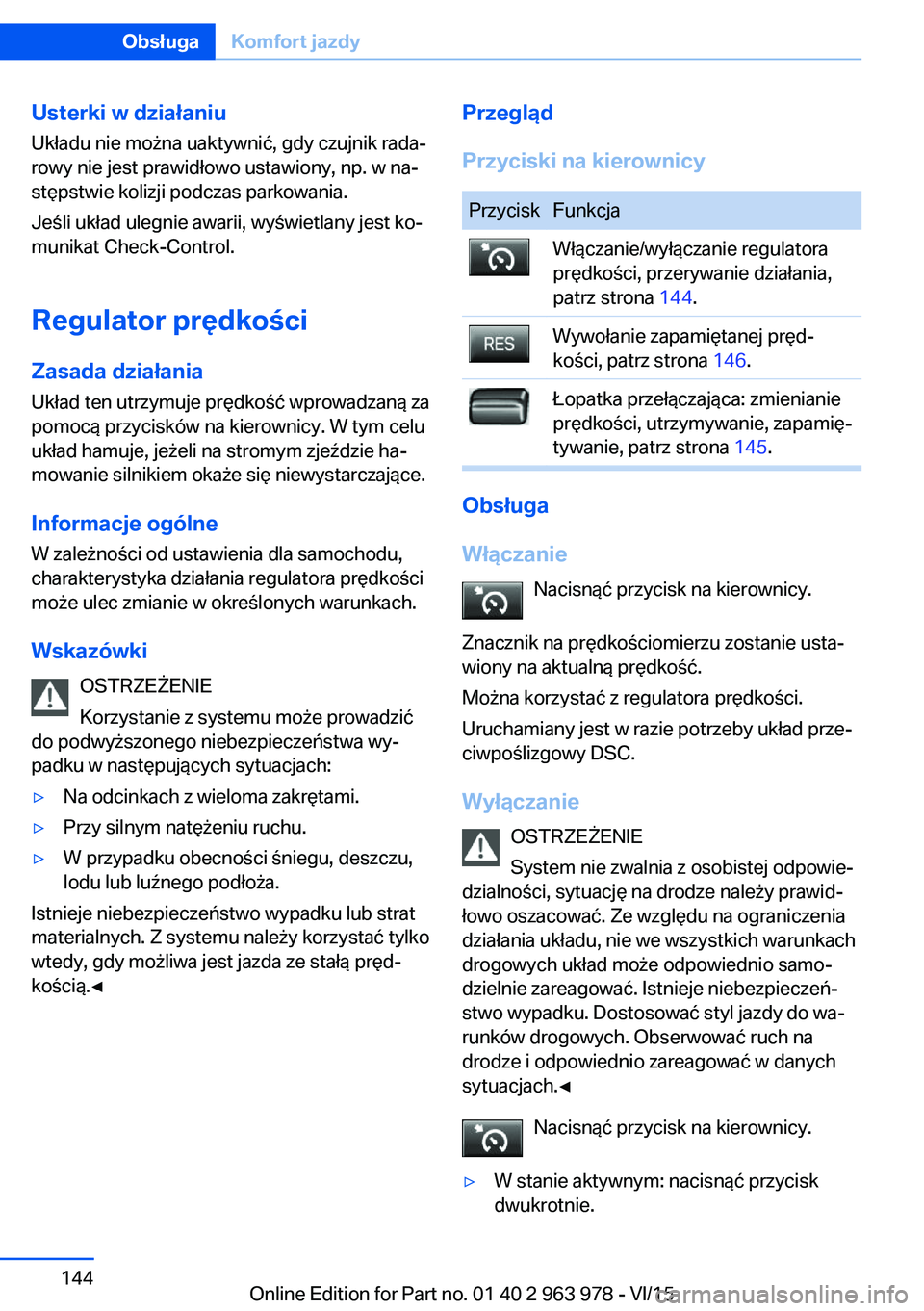

Usterki w działaniu
Układu nie można uaktywnić, gdy czujnik rada‐
rowy nie jest prawidłowo ustawiony, np. w na‐
stępstwie kolizji podczas parkowania.
Jeśli układ ulegnie awarii, wyświetlany jest ko‐ munikat Check-Control.
Regulator prędkości
Zasada działania Układ ten utrzymuje prędkość wprowadzaną za
pomocą przycisków na kierownicy. W tym celu
układ hamuje, jeżeli na stromym zjeździe ha‐
mowanie silnikiem okaże się niewystarczające.
Informacje ogólne
W zależności od ustawienia dla samochodu,
charakterystyka działania regulatora prędkości
może ulec zmianie w określonych warunkach.
Wskazówki OSTRZEŻENIE
Korzystanie z systemu może prowadzić
do podwyższonego niebezpieczeństwa wy‐
padku w następujących sytuacjach:▷Na odcinkach z wieloma zakrętami.▷Przy silnym natężeniu ruchu.▷W przypadku obecności śniegu, deszczu,
lodu lub luźnego podłoża.
Istnieje niebezpieczeństwo wypadku lub strat
materialnych. Z systemu należy korzystać tylko
wtedy, gdy możliwa jest jazda ze stałą pręd‐
kością.◀
Przegląd
Przyciski na kierownicyPrzyciskFunkcjaWłączanie/wyłączanie regulatora
prędkości, przerywanie działania,
patrz strona 144.Wywołanie zapamiętanej pręd‐
kości, patrz strona 146.Łopatka przełączająca: zmienianie
prędkości, utrzymywanie, zapamię‐
tywanie, patrz strona 145.
Obsługa
Włączanie Nacisnąć przycisk na kierownicy.
Znacznik na prędkościomierzu zostanie usta‐
wiony na aktualną prędkość.
Można korzystać z regulatora prędkości.
Uruchamiany jest w razie potrzeby układ prze‐
ciwpoślizgowy DSC.
Wyłączanie OSTRZEŻENIE
System nie zwalnia z osobistej odpowie‐
dzialności, sytuację na drodze należy prawid‐
łowo oszacować. Ze względu na ograniczenia
działania układu, nie we wszystkich warunkach
drogowych układ może odpowiednio samo‐
dzielnie zareagować. Istnieje niebezpieczeń‐
stwo wypadku. Dostosować styl jazdy do wa‐
runków drogowych. Obserwować ruch na
drodze i odpowiednio zareagować w danych
sytuacjach.◀
Nacisnąć przycisk na kierownicy.
▷W stanie aktywnym: nacisnąć przycisk
dwukrotnie.Seite 144ObsługaKomfort jazdy144
Online Edition for Part no. 01 40 2 963 978 - VI/15

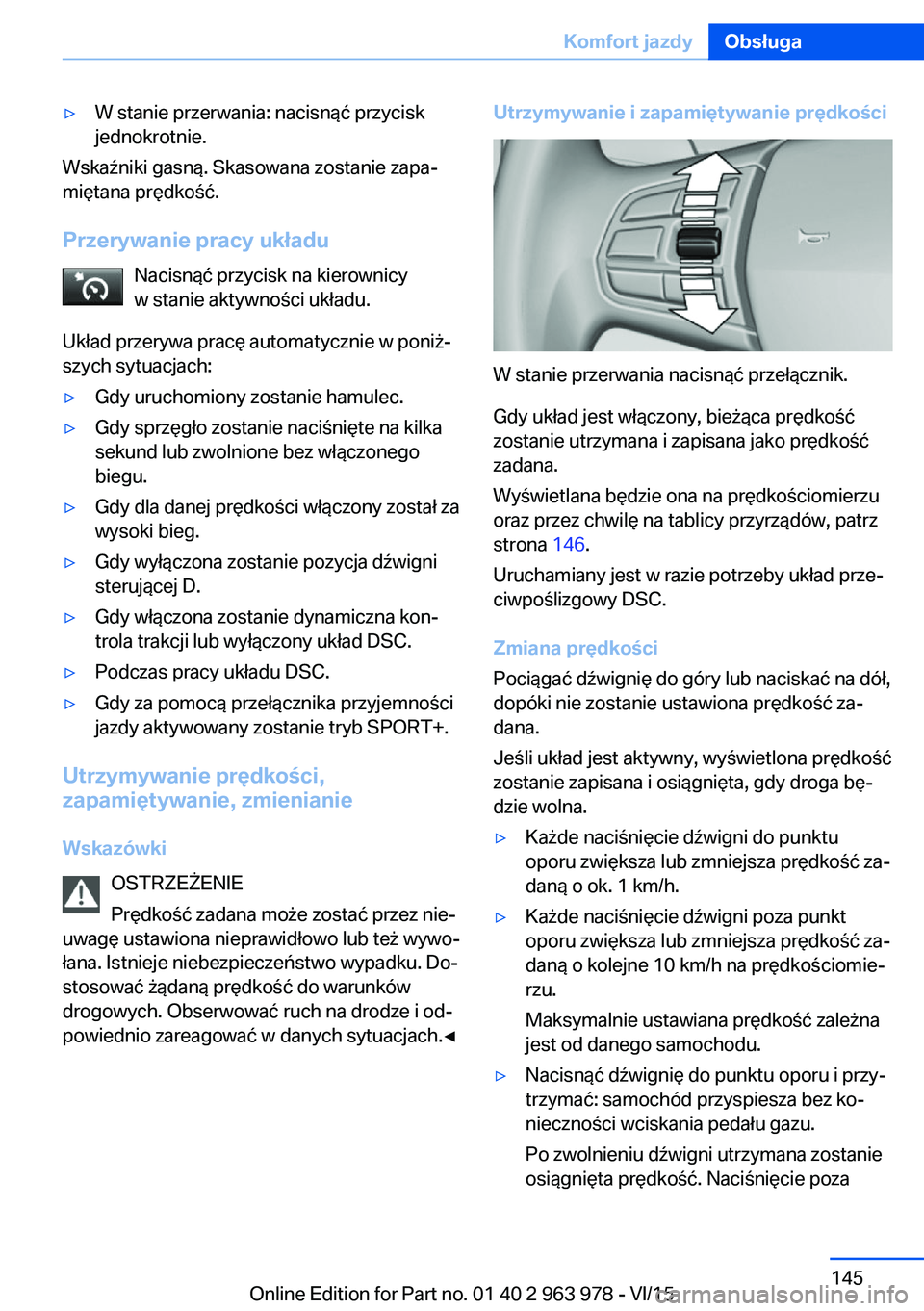

▷W stanie przerwania: nacisnąć przycisk
jednokrotnie.
Wskaźniki gasną. Skasowana zostanie zapa‐
miętana prędkość.
Przerywanie pracy układu Nacisnąć przycisk na kierownicy
w stanie aktywności układu.
Układ przerywa pracę automatycznie w poniż‐
szych sytuacjach:
▷Gdy uruchomiony zostanie hamulec.▷Gdy sprzęgło zostanie naciśnięte na kilka
sekund lub zwolnione bez włączonego
biegu.▷Gdy dla danej prędkości włączony został za
wysoki bieg.▷Gdy wyłączona zostanie pozycja dźwigni
sterującej D.▷Gdy włączona zostanie dynamiczna kon‐
trola trakcji lub wyłączony układ DSC.▷Podczas pracy układu DSC.▷Gdy za pomocą przełącznika przyjemności
jazdy aktywowany zostanie tryb SPORT+.
Utrzymywanie prędkości,
zapamiętywanie, zmienianie
Wskazówki OSTRZEŻENIE
Prędkość zadana może zostać przez nie‐
uwagę ustawiona nieprawidłowo lub też wywo‐
łana. Istnieje niebezpieczeństwo wypadku. Do‐
stosować żądaną prędkość do warunków
drogowych. Obserwować ruch na drodze i od‐
powiednio zareagować w danych sytuacjach.◀
Utrzymywanie i zapamiętywanie prędkości
W stanie przerwania nacisnąć przełącznik.
Gdy układ jest włączony, bieżąca prędkość
zostanie utrzymana i zapisana jako prędkość
zadana.
Wyświetlana będzie ona na prędkościomierzu
oraz przez chwilę na tablicy przyrządów, patrz
strona 146.
Uruchamiany jest w razie potrzeby układ prze‐
ciwpoślizgowy DSC.
Zmiana prędkości
Pociągać dźwignię do góry lub naciskać na dół,
dopóki nie zostanie ustawiona prędkość za‐
dana.
Jeśli układ jest aktywny, wyświetlona prędkość
zostanie zapisana i osiągnięta, gdy droga bę‐
dzie wolna.
▷Każde naciśnięcie dźwigni do punktu
oporu zwiększa lub zmniejsza prędkość za‐
daną o ok. 1 km/h.▷Każde naciśnięcie dźwigni poza punkt
oporu zwiększa lub zmniejsza prędkość za‐
daną o kolejne 10 km/h na prędkościomie‐
rzu.
Maksymalnie ustawiana prędkość zależna
jest od danego samochodu.▷Nacisnąć dźwignię do punktu oporu i przy‐
trzymać: samochód przyspiesza bez ko‐
nieczności wciskania pedału gazu.
Po zwolnieniu dźwigni utrzymana zostanie

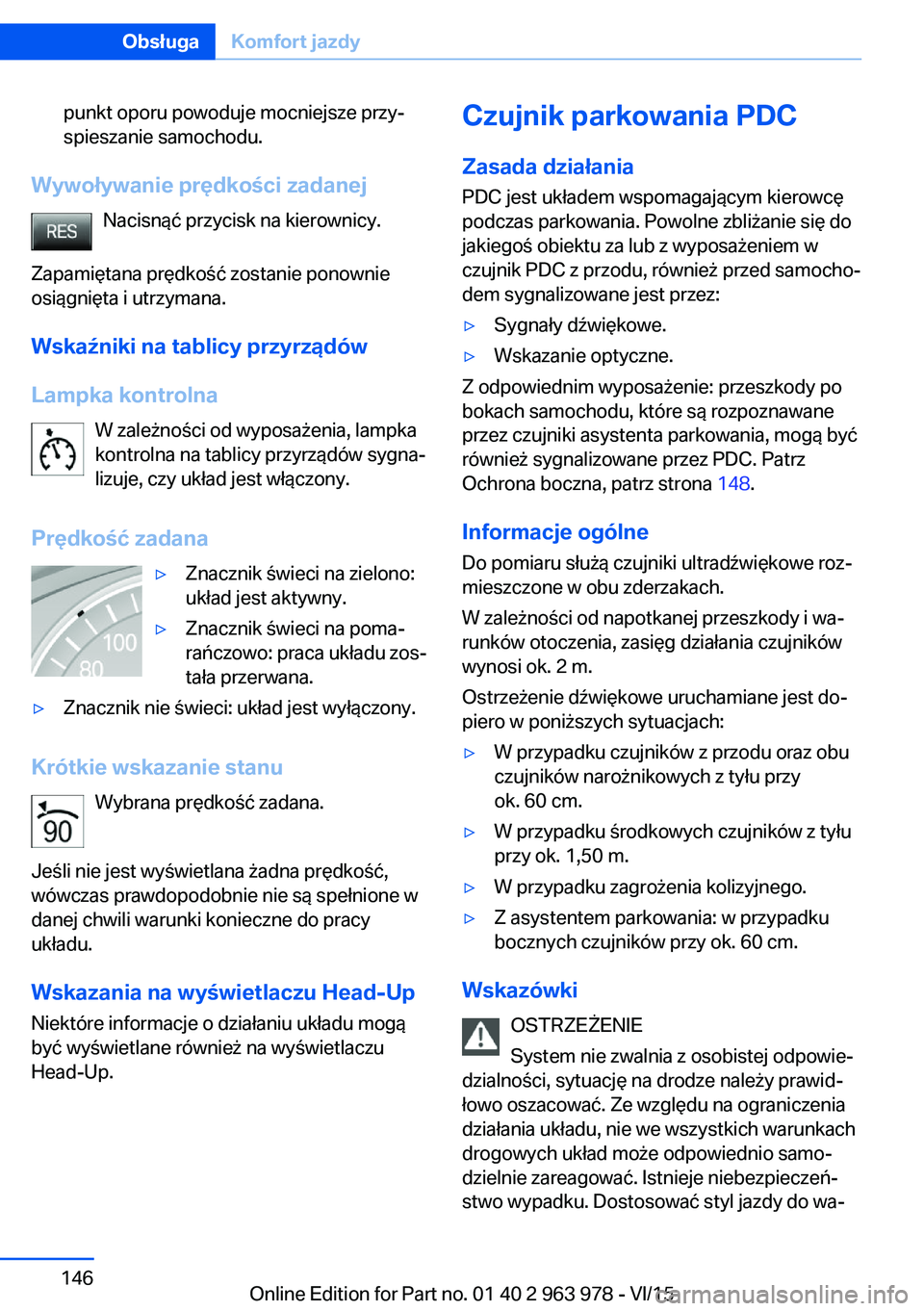

osiągnięta prędkość. Naciśnięcie pozaSeite 145Komfort jazdyObsługa145
Online Edition for Part no. 01 40 2 963 978 - VI/15

punkt oporu powoduje mocniejsze przy‐
spieszanie samochodu.
Wywoływanie prędkości zadanej
Nacisnąć przycisk na kierownicy.
Zapamiętana prędkość zostanie ponownie
osiągnięta i utrzymana.
Wskaźniki na tablicy przyrządów
Lampka kontrolna W zależności od wyposażenia, lampka
kontrolna na tablicy przyrządów sygna‐
lizuje, czy układ jest włączony.
Prędkość zadana
▷Znacznik świeci na zielono:
układ jest aktywny.▷Znacznik świeci na poma‐
rańczowo: praca układu zos‐
tała przerwana.▷Znacznik nie świeci: układ jest wyłączony.
Krótkie wskazanie stanu
Wybrana prędkość zadana.
Jeśli nie jest wyświetlana żadna prędkość,
wówczas prawdopodobnie nie są spełnione w
danej chwili warunki konieczne do pracy
układu.
Wskazania na wyświetlaczu Head-Up
Niektóre informacje o działaniu układu mogą
być wyświetlane również na wyświetlaczu
Head-Up.
Czujnik parkowania PDC
Zasada działania PDC jest układem wspomagającym kierowcę
podczas parkowania. Powolne zbliżanie się do
jakiegoś obiektu za lub z wyposażeniem w
czujnik PDC z przodu, również przed samocho‐
dem sygnalizowane jest przez:▷Sygnały dźwiękowe.▷Wskazanie optyczne.
Z odpowiednim wyposażenie: przeszkody po
bokach samochodu, które są rozpoznawane
przez czujniki asystenta parkowania, mogą być
również sygnalizowane przez PDC. Patrz
Ochrona boczna, patrz strona 148.
Informacje ogólne
Do pomiaru służą czujniki ultradźwiękowe roz‐
mieszczone w obu zderzakach.
W zależności od napotkanej przeszkody i wa‐
runków otoczenia, zasięg działania czujników
wynosi ok. 2 m.
Ostrzeżenie dźwiękowe uruchamiane jest do‐
piero w poniższych sytuacjach:
▷W przypadku czujników z przodu oraz obu
czujników narożnikowych z tyłu przy
ok. 60 cm.▷W przypadku środkowych czujników z tyłu
przy ok. 1,50 m.▷W przypadku zagrożenia kolizyjnego.▷Z asystentem parkowania: w przypadku
bocznych czujników przy ok. 60 cm.
Wskazówki
OSTRZEŻENIE
System nie zwalnia z osobistej odpowie‐
dzialności, sytuację na drodze należy prawid‐
łowo oszacować. Ze względu na ograniczenia działania układu, nie we wszystkich warunkach
drogowych układ może odpowiednio samo‐
dzielnie zareagować. Istnieje niebezpieczeń‐
stwo wypadku. Dostosować styl jazdy do wa‐
Seite 146ObsługaKomfort jazdy146
Online Edition for Part no. 01 40 2 963 978 - VI/15

runków drogowych. Obserwować ruch na
drodze i odpowiednio zareagować w danych
sytuacjach.◀
OSTRZEŻENIE
Przy wyższych prędkość i aktywnym
czujniku PDC, ze względu na właściwości fi‐
zyczne układu może dojść do opóźnionego os‐
trzeżenia. Istnieje niebezpieczeństwo odniesie‐
nia obrażeń lub strat materialnych. Należy
unikać szybkiego zbliżania się do obiektów.
Unikać szybkiego ruszania, gdy układ PDC nie
jest jeszcze aktywny.◀
Przegląd
Z czujnikiem PDC z przodu: przycisk w
samochodzie
Czujnik parkowania PDC
Czujniki ultradźwiękowe Czujniki PDC na samochodzie.
Warunki działania Aby zapewnić pełną funkcjonalność układu:
▷Nie zasłaniać czujników, np. nalepkami, ba‐
gażnikiem rowerowym.▷Utrzymywać czujniki w czystości i usuwać
ewentualne oblodzenie.Do czyszczenia: podczas mycia myjką wysoko‐
ciśnieniową nie należy kierować strumienia
wody na czujniki w sposób ciągły i zachować
odstęp co najmniej 30 cm.
Włączanie/wyłączanie
Włączanie automatyczne
PDC włącza się automatycznie w następują‐
cych sytuacjach:▷Gdy podczas pracy silnika dźwignia steru‐
jąca ustawiona zostanie w pozycji R.
Dodatkowo włączy się kamera cofania.▷W przypadku wyposażenia w asystenta
parkowania z przodu: gdy rozpoznane zos‐
taną przez PDC przeszkody za lub przed
samochodem a prędkość jest niższa niż ok.
4 km/h.
Automatyczne włączanie w razie rozpoznania
przeszkody można wyłączyć:
1."Ustawienia"2."Parkowanie"3.Wybrać ustawienia.
Ustawienie to zapisane zostanie dla używa‐
nego w danej chwili profilu.
Automatyczne wyłączenie w trakcie
jazdy do przodu
W przypadku przekroczenia określonej dłu‐
gości odcinka drogi lub prędkości jazdy, sys‐
tem wyłącza się samoczynnie.
W razie potrzeby włączyć ponownie system.
Z czujnikiem PDC z przodu: ręczne
włączanie/wyłączanie
Nacisnąć przycisk.
▷Włączony: dioda świeci się.▷Wyłączony: dioda gaśnie.
Jeśli po naciśnięciu przycisku ustawiony zos‐
tanie bieg wsteczny, wówczas wyświetlany jest
obraz z kamery cofania.
Seite 147Komfort jazdyObsługa147
Online Edition for Part no. 01 40 2 963 978 - VI/15

Wskazanie
Tony sygnałów dźwiękowych
Zbliżanie się od obiektu sygnalizowane jest
dźwiękiem przerywanym, odpowiednio do po‐
łożenia. Jeżeli wykryty zostanie obiekt z lewej
strony za samochodem, dźwięk rozlega się
z lewego głośnika z tyłu.
Im mniejsza odległość do obiektu, tym krótsze
będą przerwy.
Gdy odległość do rozpoznanego obiektu jest
mniejsza niż ok. 25 cm, rozlega się dźwięk
ciągły.
Z czujnikiem PDC z przodu: jeśli obiekty znaj‐
dują się zarówno przed jak i za samochodem,
rozlega się na zmianę dźwięk ciągły.
Sygnał dźwiękowy zostanie wyłączony, jeśli na
skrzyni biegów Steptronic włączona zostanie
pozycja P dźwigni sterującej.
Regulacja głośności
Można regulować głośność sygnalizatora PDC
względem głośności systemu rozrywki.1."Multimedia", "Radio" lub "Ustawienia"2."Dźwięk"3."Wyrównanie poziomu głośn."4."PDC"5.Obracać kontroler, dopóki nie zostanie wy‐
brane określone ustawienie.6.Nacisnąć na kontroler.
Ustawienie to zapisane zostanie dla używa‐
nego w danej chwili profilu.
Ostrzeżenie optyczne
Zbliżanie się do obiektu może być wyświetlane
na monitorze centralnym. Bardziej oddalone
obiekty widać na nim jeszcze zanim rozlegnie
się sygnał.
Wskazanie zostanie wyświetlone, gdy tylko
czujnik parkowania PDC zostanie urucho‐
miony.
Pole widzenia czujników jest wyświetlane
w kolorach: zielonym, żółtym i czerwonym.
Jeśli wyświetlany jest obraz z kamery jazdy
wstecz, wówczas można przełączyć na czujnik
PDC:
"Kamera cofania"
W przypadku odpowiedniego
wyposażenia: ochrona boczna
Zasada działania
Przeszkody po bokach samochodu rozpozna‐
wane są przez czujniki asystenta parkowania.
Układ PDC ostrzega przed tymi przeszkodami
przez sygnały akustyczne lub monitor cen‐
tralny.
Wskazanie
Boczne przeszkody na wskaźniku układu PDC.
▷Kolorowe oznakowania: ostrzeżenie przed
rozpoznanymi przeszkodami.▷Szare oznakowania: obszar nie został je‐
szcze rozpoznany.▷Brak oznakowań: nie zostały rozpoznane
żadne przeszkody.
Ograniczenia działania funkcji
ochrony bocznej
System rozpoznaje tylko nieruchome prze‐
szkody, które rozpoznane były wcześniej w ob‐
szarze działania czujników po ich minięciu.
System rozpoznaje, kiedy prowadzony pojazd
ze względu na ruch prowadzenia lub skrętu
kierownicy zbliża się do stojącej przeszkody.
Seite 148ObsługaKomfort jazdy148
Online Edition for Part no. 01 40 2 963 978 - VI/15

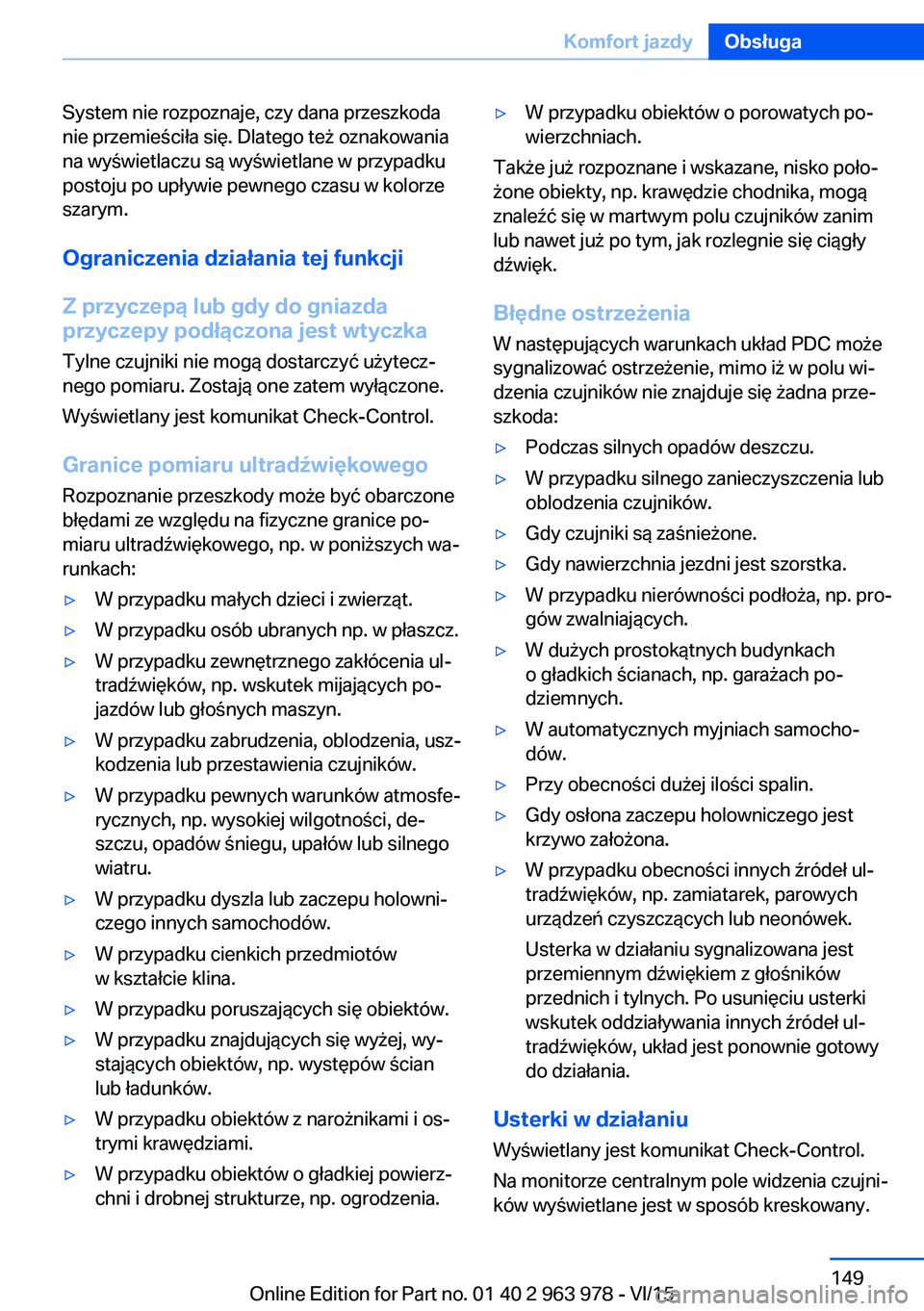

System nie rozpoznaje, czy dana przeszkoda
nie przemieściła się. Dlatego też oznakowania
na wyświetlaczu są wyświetlane w przypadku
postoju po upływie pewnego czasu w kolorze
szarym.
Ograniczenia działania tej funkcjiZ przyczepą lub gdy do gniazda
przyczepy podłączona jest wtyczka
Tylne czujniki nie mogą dostarczyć użytecz‐
nego pomiaru. Zostają one zatem wyłączone.
Wyświetlany jest komunikat Check-Control.
Granice pomiaru ultradźwiękowego
Rozpoznanie przeszkody może być obarczone
błędami ze względu na fizyczne granice po‐
miaru ultradźwiękowego, np. w poniższych wa‐
runkach:▷W przypadku małych dzieci i zwierząt.▷W przypadku osób ubranych np. w płaszcz.▷W przypadku zewnętrznego zakłócenia ul‐
tradźwięków, np. wskutek mijających po‐
jazdów lub głośnych maszyn.▷W przypadku zabrudzenia, oblodzenia, usz‐
kodzenia lub przestawienia czujników.▷W przypadku pewnych warunków atmosfe‐
rycznych, np. wysokiej wilgotności, de‐
szczu, opadów śniegu, upałów lub silnego
wiatru.▷W przypadku dyszla lub zaczepu holowni‐
czego innych samochodów.▷W przypadku cienkich przedmiotów
w kształcie klina.▷W przypadku poruszających się obiektów.▷W przypadku znajdujących się wyżej, wy‐
stających obiektów, np. występów ścian
lub ładunków.▷W przypadku obiektów z narożnikami i os‐
trymi krawędziami.▷W przypadku obiektów o gładkiej powierz‐
chni i drobnej strukturze, np. ogrodzenia.▷W przypadku obiektów o porowatych po‐
wierzchniach.
Także już rozpoznane i wskazane, nisko poło‐
żone obiekty, np. krawędzie chodnika, mogą
znaleźć się w martwym polu czujników zanim
lub nawet już po tym, jak rozlegnie się ciągły
dźwięk.
Błędne ostrzeżenia
W następujących warunkach układ PDC może
sygnalizować ostrzeżenie, mimo iż w polu wi‐
dzenia czujników nie znajduje się żadna prze‐
szkoda:
▷Podczas silnych opadów deszczu.▷W przypadku silnego zanieczyszczenia lub
oblodzenia czujników.▷Gdy czujniki są zaśnieżone.▷Gdy nawierzchnia jezdni jest szorstka.▷W przypadku nierówności podłoża, np. pro‐
gów zwalniających.▷W dużych prostokątnych budynkach
o gładkich ścianach, np. garażach po‐
dziemnych.▷W automatycznych myjniach samocho‐
dów.▷Przy obecności dużej ilości spalin.▷Gdy osłona zaczepu holowniczego jest
krzywo założona.▷W przypadku obecności innych źródeł ul‐
tradźwięków, np. zamiatarek, parowych
urządzeń czyszczących lub neonówek.
Usterka w działaniu sygnalizowana jest
przemiennym dźwiękiem z głośników
przednich i tylnych. Po usunięciu usterki
wskutek oddziaływania innych źródeł ul‐
tradźwięków, układ jest ponownie gotowy
do działania.
Usterki w działaniu
Wyświetlany jest komunikat Check-Control.
Na monitorze centralnym pole widzenia czujni‐
ków wyświetlane jest w sposób kreskowany.
Seite 149Komfort jazdyObsługa149
Online Edition for Part no. 01 40 2 963 978 - VI/15

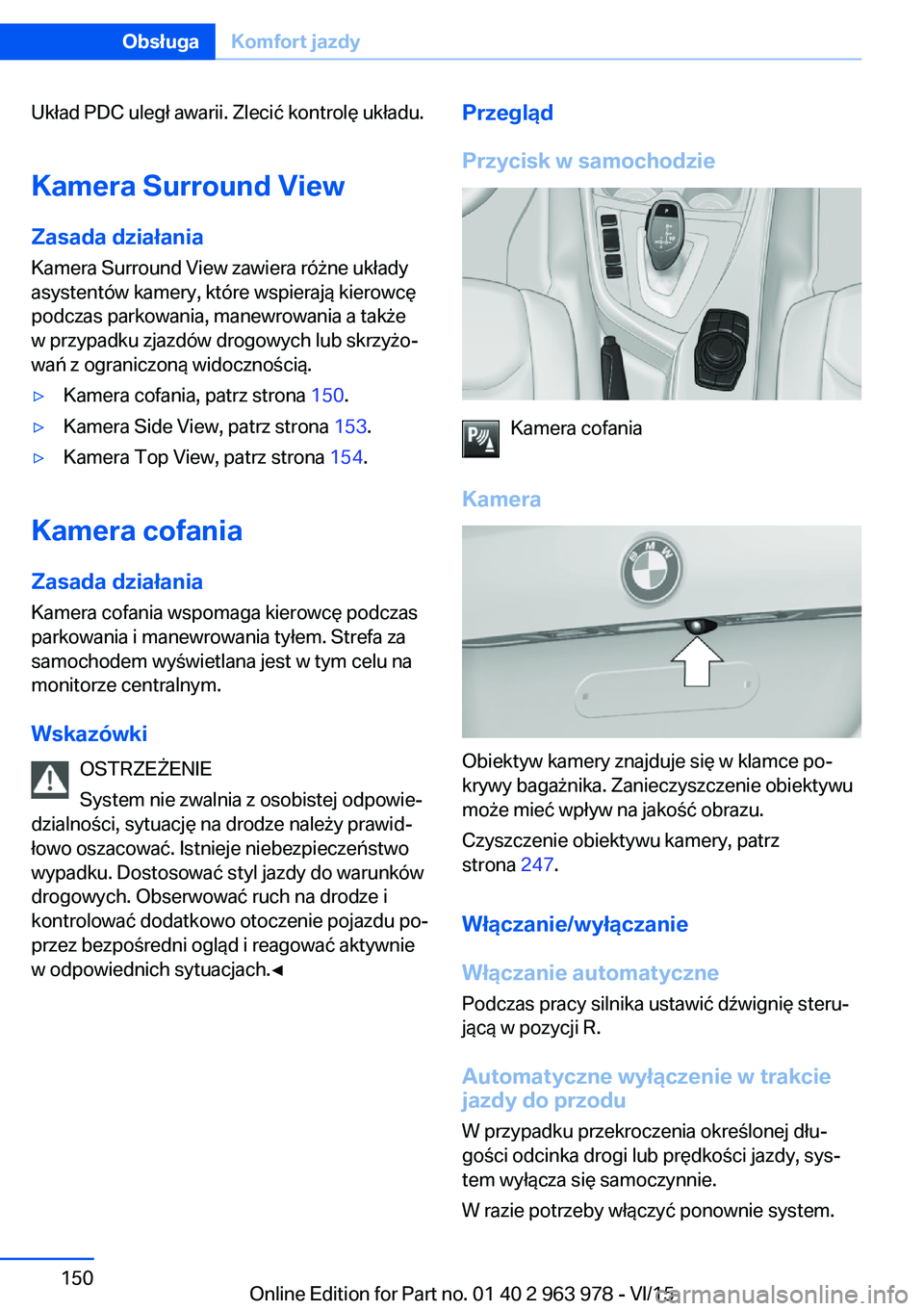

Układ PDC uległ awarii. Zlecić kontrolę układu.Kamera Surround View
Zasada działania
Kamera Surround View zawiera różne układy
asystentów kamery, które wspierają kierowcę
podczas parkowania, manewrowania a także
w przypadku zjazdów drogowych lub skrzyżo‐
wań z ograniczoną widocznością.▷Kamera cofania, patrz strona 150.▷Kamera Side View, patrz strona 153.▷Kamera Top View, patrz strona 154.
Kamera cofania
Zasada działania
Kamera cofania wspomaga kierowcę podczas
parkowania i manewrowania tyłem. Strefa za
samochodem wyświetlana jest w tym celu na
monitorze centralnym.
Wskazówki OSTRZEŻENIE
System nie zwalnia z osobistej odpowie‐
dzialności, sytuację na drodze należy prawid‐
łowo oszacować. Istnieje niebezpieczeństwo wypadku. Dostosować styl jazdy do warunków
drogowych. Obserwować ruch na drodze i kontrolować dodatkowo otoczenie pojazdu po‐
przez bezpośredni ogląd i reagować aktywnie
w odpowiednich sytuacjach.◀
Przegląd
Przycisk w samochodzie
Kamera cofania
Kamera
Obiektyw kamery znajduje się w klamce po‐
krywy bagażnika. Zanieczyszczenie obiektywu
może mieć wpływ na jakość obrazu.
Czyszczenie obiektywu kamery, patrz
strona 247.
Włączanie/wyłączanie
Włączanie automatyczne
Podczas pracy silnika ustawić dźwignię steru‐
jącą w pozycji R.
Automatyczne wyłączenie w trakciejazdy do przodu
W przypadku przekroczenia określonej dłu‐
gości odcinka drogi lub prędkości jazdy, sys‐
tem wyłącza się samoczynnie.
W razie potrzeby włączyć ponownie system.
Seite 150ObsługaKomfort jazdy150
Online Edition for Part no. 01 40 2 963 978 - VI/15
