BMW 7 SERIES 2016 Omistajan Käsikirja (in Finnish)

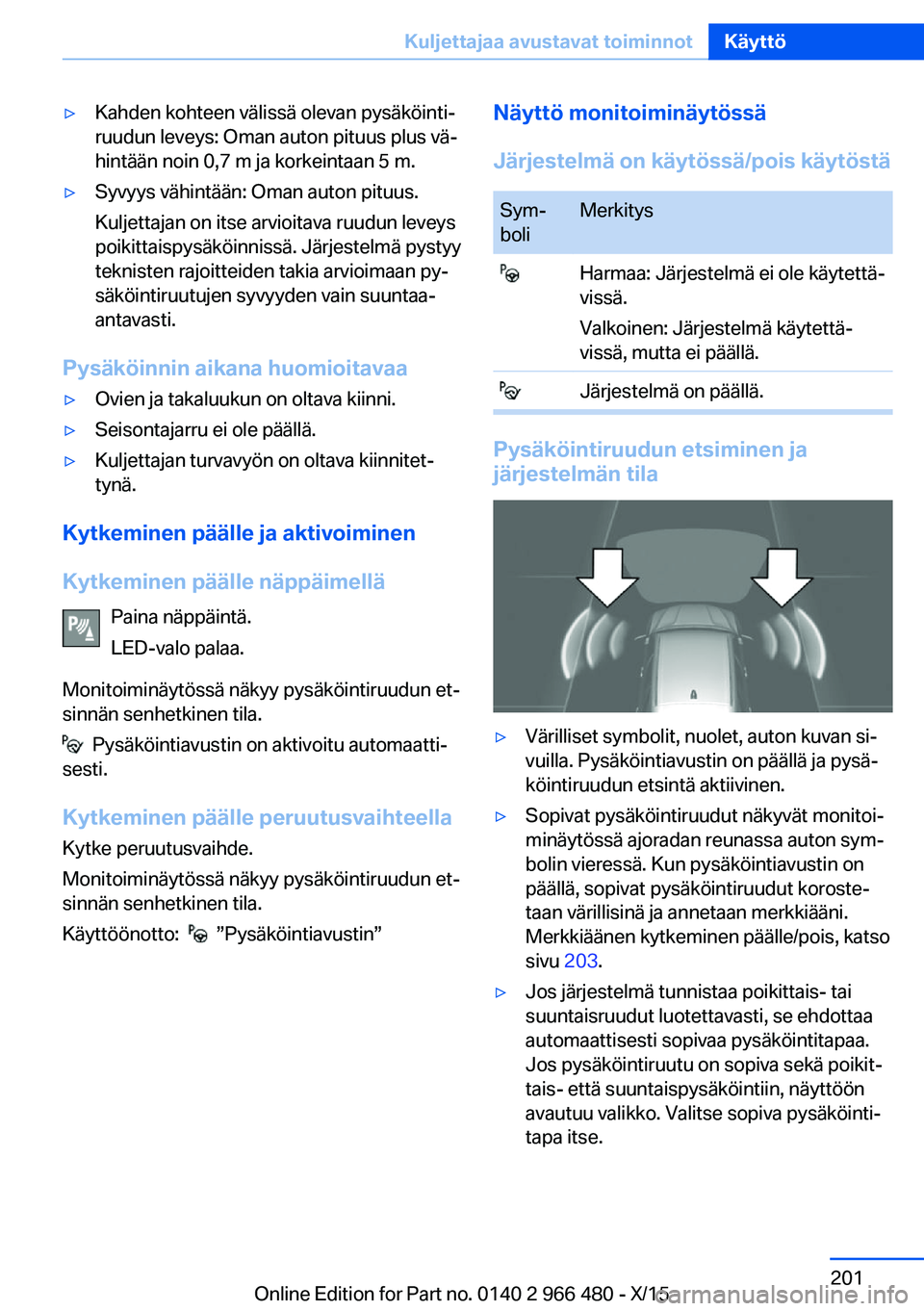

▷Kahden kohteen välissä olevan pysäköinti‐
ruudun leveys: Oman auton pituus plus vä‐
hintään noin 0,7 m ja korkeintaan 5 m.▷Syvyys vähintään: Oman auton pituus.
Kuljettajan on itse arvioitava ruudun leveys
poikittaispysäköinnissä. Järjestelmä pystyy
teknisten rajoitteiden takia arvioimaan py‐
säköintiruutujen syvyyden vain suuntaa-
antavasti.
Pysäköinnin aikana huomioitavaa
▷Ovien ja takaluukun on oltava kiinni.▷Seisontajarru ei ole päällä.▷Kuljettajan turvavyön on oltava kiinnitet‐
tynä.
Kytkeminen päälle ja aktivoiminen
Kytkeminen päälle näppäimellä Paina näppäintä.
LED-valo palaa.
Monitoiminäytössä näkyy pysäköintiruudun et‐
sinnän senhetkinen tila.
Pysäköintiavustin on aktivoitu automaatti‐
sesti.
Kytkeminen päälle peruutusvaihteella Kytke peruutusvaihde.
Monitoiminäytössä näkyy pysäköintiruudun et‐
sinnän senhetkinen tila.
Käyttöönotto:
”Pysäköintiavustin”
Näyttö monitoiminäytössä
Järjestelmä on käytössä/pois käytöstäSym‐
boliMerkitys Harmaa: Järjestelmä ei ole käytettä‐
vissä.
Valkoinen: Järjestelmä käytettä‐
vissä, mutta ei päällä. Järjestelmä on päällä.
Pysäköintiruudun etsiminen ja
järjestelmän tila
▷Värilliset symbolit, nuolet, auton kuvan si‐
vuilla. Pysäköintiavustin on päällä ja pysä‐
köintiruudun etsintä aktiivinen.▷Sopivat pysäköintiruudut näkyvät monitoi‐
minäytössä ajoradan reunassa auton sym‐
bolin vieressä. Kun pysäköintiavustin on
päällä, sopivat pysäköintiruudut koroste‐
taan värillisinä ja annetaan merkkiääni.
Merkkiäänen kytkeminen päälle/pois, katso
sivu 203.▷Jos järjestelmä tunnistaa poikittais- tai
suuntaisruudut luotettavasti, se ehdottaa
automaattisesti sopivaa pysäköintitapaa.
Jos pysäköintiruutu on sopiva sekä poikit‐
tais- että suuntaispysäköintiin, näyttöön
avautuu valikko. Valitse sopiva pysäköinti‐
tapa itse.Seite 201Kuljettajaa avustavat toiminnotKäyttö201
Online Edition for Part no. 0140 2 966 480 - X/15

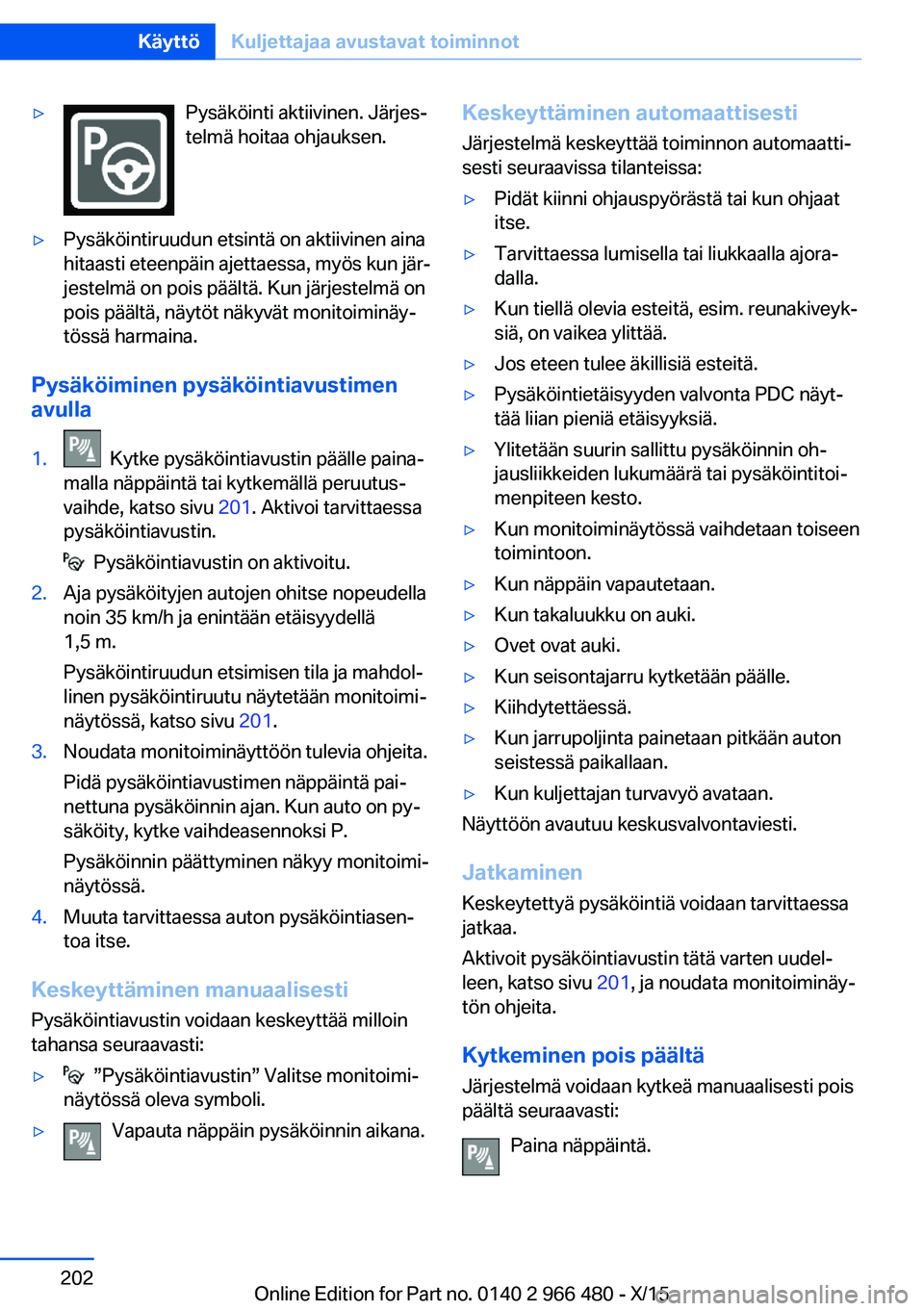

▷Pysäköinti aktiivinen. Järjes‐
telmä hoitaa ohjauksen.▷Pysäköintiruudun etsintä on aktiivinen aina
hitaasti eteenpäin ajettaessa, myös kun jär‐
jestelmä on pois päältä. Kun järjestelmä on
pois päältä, näytöt näkyvät monitoiminäy‐
tössä harmaina.
Pysäköiminen pysäköintiavustimen
avulla
1. Kytke pysäköintiavustin päälle paina‐
malla näppäintä tai kytkemällä peruutus‐
vaihde, katso sivu 201. Aktivoi tarvittaessa
pysäköintiavustin.
Pysäköintiavustin on aktivoitu.
2.Aja pysäköityjen autojen ohitse nopeudella
noin 35 km/h ja enintään etäisyydellä
1,5 m.
Pysäköintiruudun etsimisen tila ja mahdol‐
linen pysäköintiruutu näytetään monitoimi‐
näytössä, katso sivu 201.3.Noudata monitoiminäyttöön tulevia ohjeita.
Pidä pysäköintiavustimen näppäintä pai‐
nettuna pysäköinnin ajan. Kun auto on py‐
säköity, kytke vaihdeasennoksi P.
Pysäköinnin päättyminen näkyy monitoimi‐
näytössä.4.Muuta tarvittaessa auton pysäköintiasen‐
toa itse.
Keskeyttäminen manuaalisesti
Pysäköintiavustin voidaan keskeyttää millointahansa seuraavasti:
▷ ”Pysäköintiavustin” Valitse monitoimi‐
näytössä oleva symboli.▷Vapauta näppäin pysäköinnin aikana.Keskeyttäminen automaattisesti
Järjestelmä keskeyttää toiminnon automaatti‐
sesti seuraavissa tilanteissa:▷Pidät kiinni ohjauspyörästä tai kun ohjaat
itse.▷Tarvittaessa lumisella tai liukkaalla ajora‐
dalla.▷Kun tiellä olevia esteitä, esim. reunakiveyk‐
siä, on vaikea ylittää.▷Jos eteen tulee äkillisiä esteitä.▷Pysäköintietäisyyden valvonta PDC näyt‐
tää liian pieniä etäisyyksiä.▷Ylitetään suurin sallittu pysäköinnin oh‐
jausliikkeiden lukumäärä tai pysäköintitoi‐
menpiteen kesto.▷Kun monitoiminäytössä vaihdetaan toiseen
toimintoon.▷Kun näppäin vapautetaan.▷Kun takaluukku on auki.▷Ovet ovat auki.▷Kun seisontajarru kytketään päälle.▷Kiihdytettäessä.▷Kun jarrupoljinta painetaan pitkään auton
seistessä paikallaan.▷Kun kuljettajan turvavyö avataan.
Näyttöön avautuu keskusvalvontaviesti.
Jatkaminen
Keskeytettyä pysäköintiä voidaan tarvittaessa
jatkaa.
Aktivoit pysäköintiavustin tätä varten uudel‐
leen, katso sivu 201, ja noudata monitoiminäy‐
tön ohjeita.
Kytkeminen pois päältä Järjestelmä voidaan kytkeä manuaalisesti pois
päältä seuraavasti:
Paina näppäintä.
Seite 202KäyttöKuljettajaa avustavat toiminnot202
Online Edition for Part no. 0140 2 966 480 - X/15

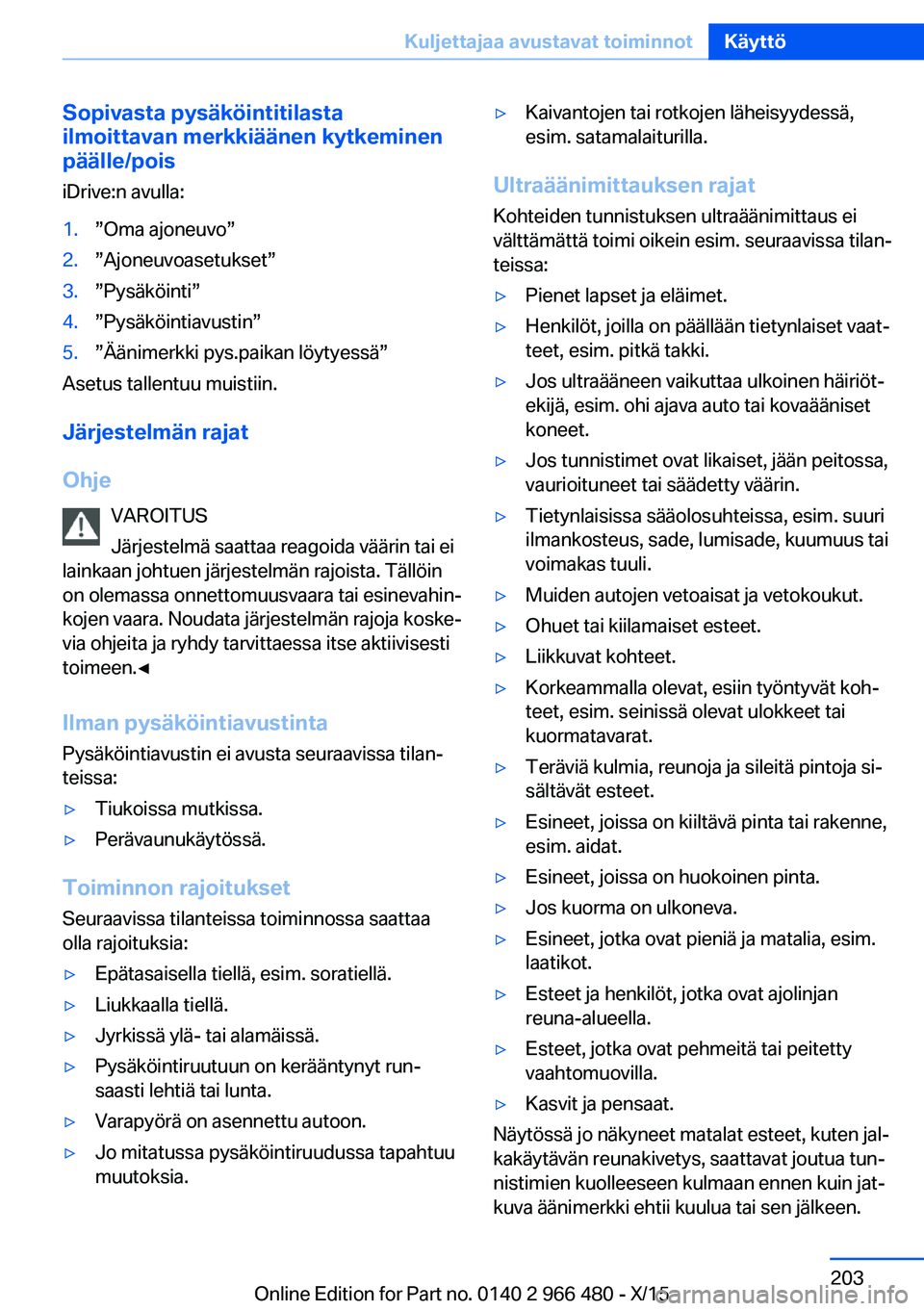

Sopivasta pysäköintitilasta
ilmoittavan merkkiäänen kytkeminen
päälle/pois
iDrive:n avulla:1.”Oma ajoneuvo”2.”Ajoneuvoasetukset”3.”Pysäköinti”4.”Pysäköintiavustin”5.”Äänimerkki pys.paikan löytyessä”
Asetus tallentuu muistiin.
Järjestelmän rajat
Ohje VAROITUS
Järjestelmä saattaa reagoida väärin tai ei
lainkaan johtuen järjestelmän rajoista. Tällöin
on olemassa onnettomuusvaara tai esinevahin‐
kojen vaara. Noudata järjestelmän rajoja koske‐
via ohjeita ja ryhdy tarvittaessa itse aktiivisesti
toimeen.◀
Ilman pysäköintiavustinta Pysäköintiavustin ei avusta seuraavissa tilan‐
teissa:
▷Tiukoissa mutkissa.▷Perävaunukäytössä.
Toiminnon rajoitukset
Seuraavissa tilanteissa toiminnossa saattaa
olla rajoituksia:
▷Epätasaisella tiellä, esim. soratiellä.▷Liukkaalla tiellä.▷Jyrkissä ylä- tai alamäissä.▷Pysäköintiruutuun on kerääntynyt run‐
saasti lehtiä tai lunta.▷Varapyörä on asennettu autoon.▷Jo mitatussa pysäköintiruudussa tapahtuu
muutoksia.▷Kaivantojen tai rotkojen läheisyydessä,
esim. satamalaiturilla.
Ultraäänimittauksen rajat
Kohteiden tunnistuksen ultraäänimittaus ei
välttämättä toimi oikein esim. seuraavissa tilan‐
teissa:
▷Pienet lapset ja eläimet.▷Henkilöt, joilla on päällään tietynlaiset vaat‐
teet, esim. pitkä takki.▷Jos ultraääneen vaikuttaa ulkoinen häiriöt‐
ekijä, esim. ohi ajava auto tai kovaääniset
koneet.▷Jos tunnistimet ovat likaiset, jään peitossa,
vaurioituneet tai säädetty väärin.▷Tietynlaisissa sääolosuhteissa, esim. suuri
ilmankosteus, sade, lumisade, kuumuus tai
voimakas tuuli.▷Muiden autojen vetoaisat ja vetokoukut.▷Ohuet tai kiilamaiset esteet.▷Liikkuvat kohteet.▷Korkeammalla olevat, esiin työntyvät koh‐
teet, esim. seinissä olevat ulokkeet tai
kuormatavarat.▷Teräviä kulmia, reunoja ja sileitä pintoja si‐
sältävät esteet.▷Esineet, joissa on kiiltävä pinta tai rakenne,
esim. aidat.▷Esineet, joissa on huokoinen pinta.▷Jos kuorma on ulkoneva.▷Esineet, jotka ovat pieniä ja matalia, esim.
laatikot.▷Esteet ja henkilöt, jotka ovat ajolinjan
reuna-alueella.▷Esteet, jotka ovat pehmeitä tai peitetty
vaahtomuovilla.▷Kasvit ja pensaat.
Näytössä jo näkyneet matalat esteet, kuten jal‐
kakäytävän reunakivetys, saattavat joutua tun‐
nistimien kuolleeseen kulmaan ennen kuin jat‐
kuva äänimerkki ehtii kuulua tai sen jälkeen.
Seite 203Kuljettajaa avustavat toiminnotKäyttö203
Online Edition for Part no. 0140 2 966 480 - X/15

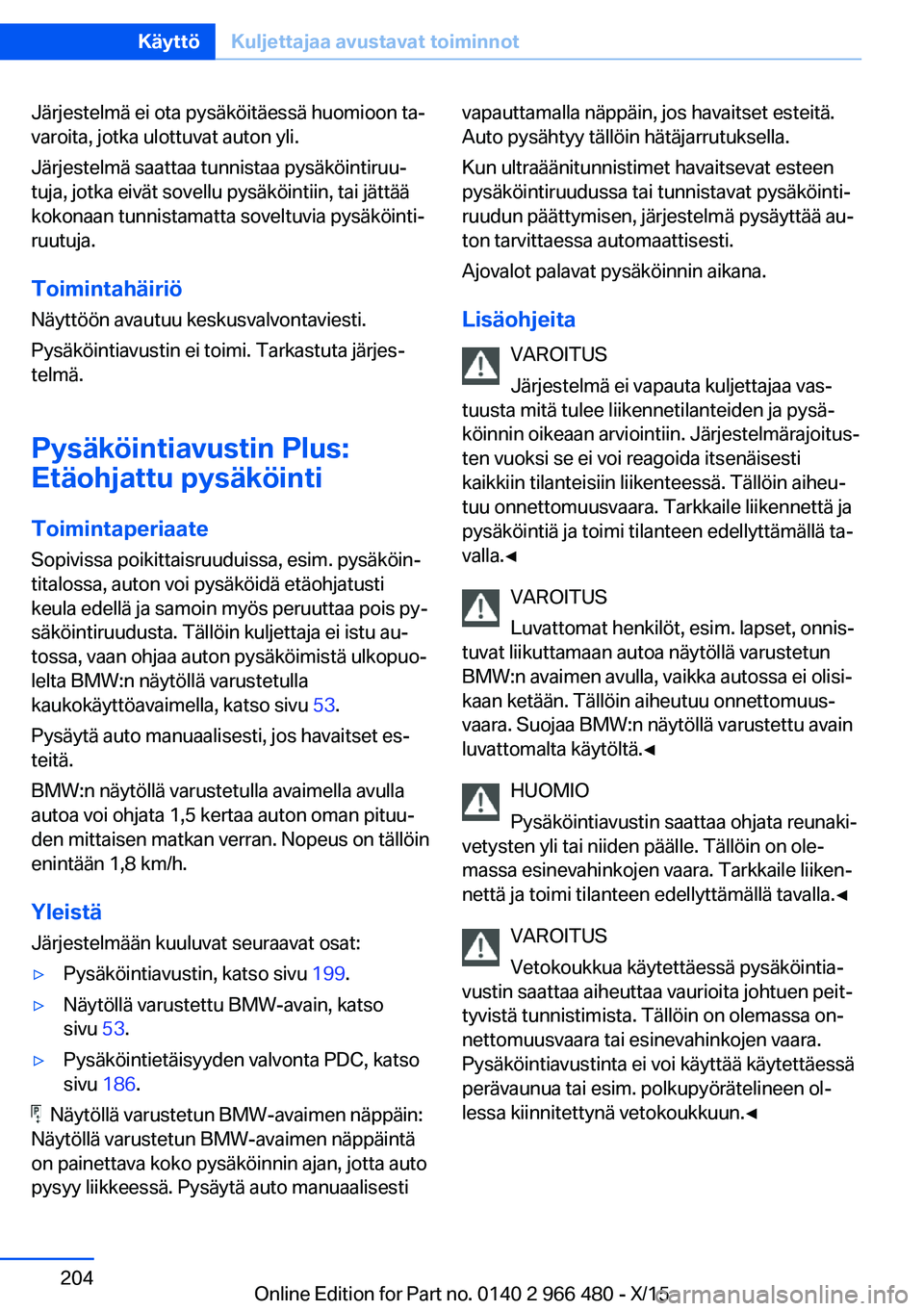

Järjestelmä ei ota pysäköitäessä huomioon ta‐
varoita, jotka ulottuvat auton yli.
Järjestelmä saattaa tunnistaa pysäköintiruu‐
tuja, jotka eivät sovellu pysäköintiin, tai jättää
kokonaan tunnistamatta soveltuvia pysäköinti‐
ruutuja.
Toimintahäiriö
Näyttöön avautuu keskusvalvontaviesti.
Pysäköintiavustin ei toimi. Tarkastuta järjes‐
telmä.
Pysäköintiavustin Plus:
Etäohjattu pysäköinti
Toimintaperiaate Sopivissa poikittaisruuduissa, esim. pysäköin‐
titalossa, auton voi pysäköidä etäohjatusti
keula edellä ja samoin myös peruuttaa pois py‐
säköintiruudusta. Tällöin kuljettaja ei istu au‐ tossa, vaan ohjaa auton pysäköimistä ulkopuo‐
lelta BMW:n näytöllä varustetulla
kaukokäyttöavaimella, katso sivu 53.
Pysäytä auto manuaalisesti, jos havaitset es‐
teitä.
BMW:n näytöllä varustetulla avaimella avulla
autoa voi ohjata 1,5 kertaa auton oman pituu‐
den mittaisen matkan verran. Nopeus on tällöin
enintään 1,8 km/h.
Yleistä Järjestelmään kuuluvat seuraavat osat:▷Pysäköintiavustin, katso sivu 199.▷Näytöllä varustettu BMW-avain, katso
sivu 53.▷Pysäköintietäisyyden valvonta PDC, katso
sivu 186.
Näytöllä varustetun BMW-avaimen näppäin:
Näytöllä varustetun BMW-avaimen näppäintä
on painettava koko pysäköinnin ajan, jotta auto
pysyy liikkeessä. Pysäytä auto manuaalisesti
vapauttamalla näppäin, jos havaitset esteitä.
Auto pysähtyy tällöin hätäjarrutuksella.
Kun ultraäänitunnistimet havaitsevat esteen
pysäköintiruudussa tai tunnistavat pysäköinti‐
ruudun päättymisen, järjestelmä pysäyttää au‐
ton tarvittaessa automaattisesti.
Ajovalot palavat pysäköinnin aikana.
Lisäohjeita VAROITUS
Järjestelmä ei vapauta kuljettajaa vas‐
tuusta mitä tulee liikennetilanteiden ja pysä‐
köinnin oikeaan arviointiin. Järjestelmärajoitus‐
ten vuoksi se ei voi reagoida itsenäisesti
kaikkiin tilanteisiin liikenteessä. Tällöin aiheu‐
tuu onnettomuusvaara. Tarkkaile liikennettä ja
pysäköintiä ja toimi tilanteen edellyttämällä ta‐
valla.◀
VAROITUS
Luvattomat henkilöt, esim. lapset, onnis‐
tuvat liikuttamaan autoa näytöllä varustetun
BMW:n avaimen avulla, vaikka autossa ei olisi‐
kaan ketään. Tällöin aiheutuu onnettomuus‐
vaara. Suojaa BMW:n näytöllä varustettu avain
luvattomalta käytöltä.◀
HUOMIO
Pysäköintiavustin saattaa ohjata reunaki‐
vetysten yli tai niiden päälle. Tällöin on ole‐
massa esinevahinkojen vaara. Tarkkaile liiken‐
nettä ja toimi tilanteen edellyttämällä tavalla.◀
VAROITUS
Vetokoukkua käytettäessä pysäköintia‐
vustin saattaa aiheuttaa vaurioita johtuen peit‐
tyvistä tunnistimista. Tällöin on olemassa on‐
nettomuusvaara tai esinevahinkojen vaara.
Pysäköintiavustinta ei voi käyttää käytettäessä
perävaunua tai esim. polkupyörätelineen ol‐
lessa kiinnitettynä vetokoukkuun.◀Seite 204KäyttöKuljettajaa avustavat toiminnot204
Online Edition for Part no. 0140 2 966 480 - X/15

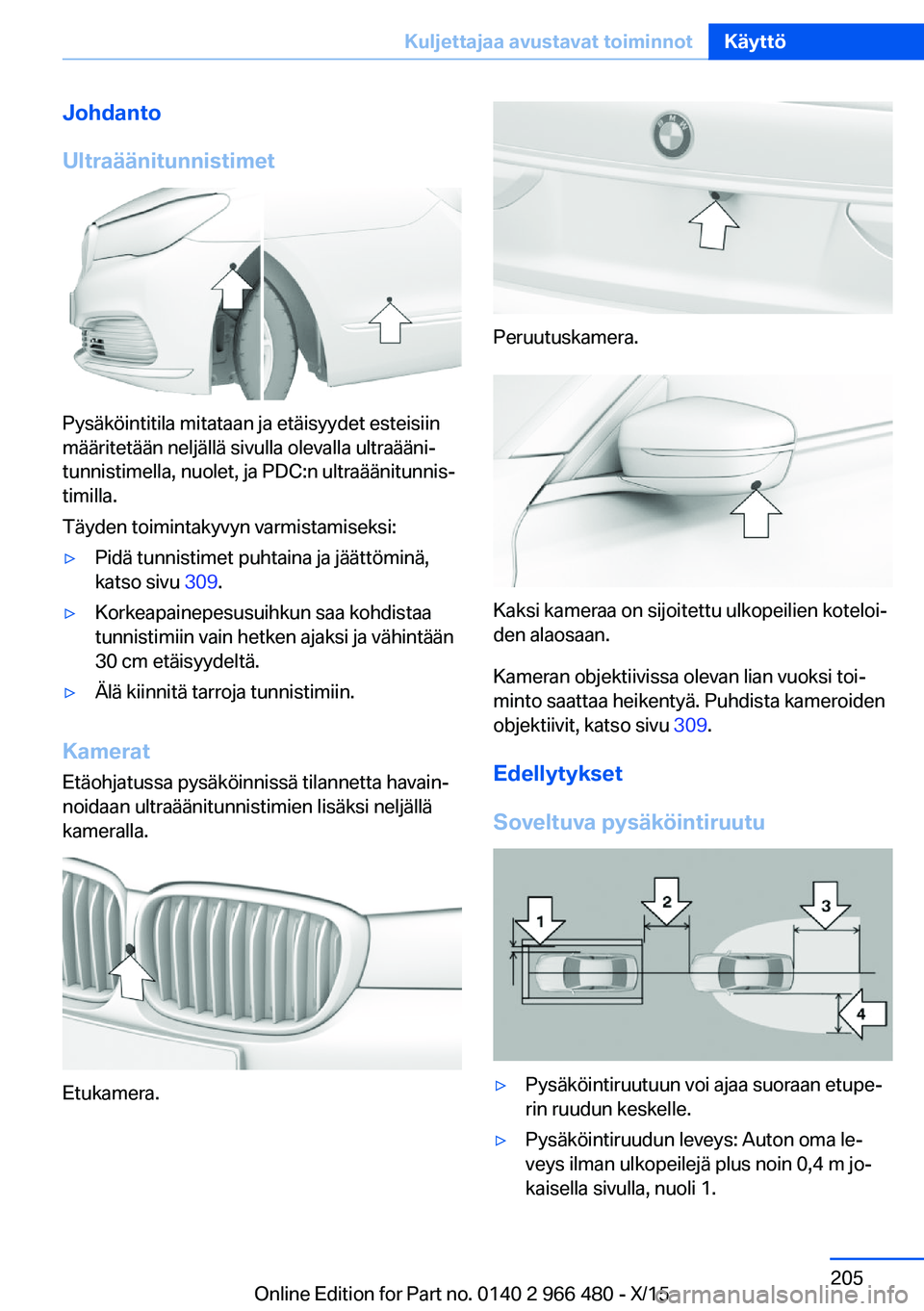

Johdanto
Ultraäänitunnistimet
Pysäköintitila mitataan ja etäisyydet esteisiin
määritetään neljällä sivulla olevalla ultraääni‐
tunnistimella, nuolet, ja PDC:n ultraäänitunnis‐
timilla.
Täyden toimintakyvyn varmistamiseksi:
▷Pidä tunnistimet puhtaina ja jäättöminä,
katso sivu 309.▷Korkeapainepesusuihkun saa kohdistaa
tunnistimiin vain hetken ajaksi ja vähintään
30 cm etäisyydeltä.▷Älä kiinnitä tarroja tunnistimiin.
Kamerat
Etäohjatussa pysäköinnissä tilannetta havain‐noidaan ultraäänitunnistimien lisäksi neljällä
kameralla.
Etukamera.
Peruutuskamera.
Kaksi kameraa on sijoitettu ulkopeilien koteloi‐
den alaosaan.
Kameran objektiivissa olevan lian vuoksi toi‐
minto saattaa heikentyä. Puhdista kameroiden
objektiivit, katso sivu 309.
Edellytykset
Soveltuva pysäköintiruutu
▷Pysäköintiruutuun voi ajaa suoraan etupe‐
rin ruudun keskelle.▷Pysäköintiruudun leveys: Auton oma le‐
veys ilman ulkopeilejä plus noin 0,4 m jo‐
kaisella sivulla, nuoli 1.Seite 205Kuljettajaa avustavat toiminnotKäyttö205
Online Edition for Part no. 0140 2 966 480 - X/15

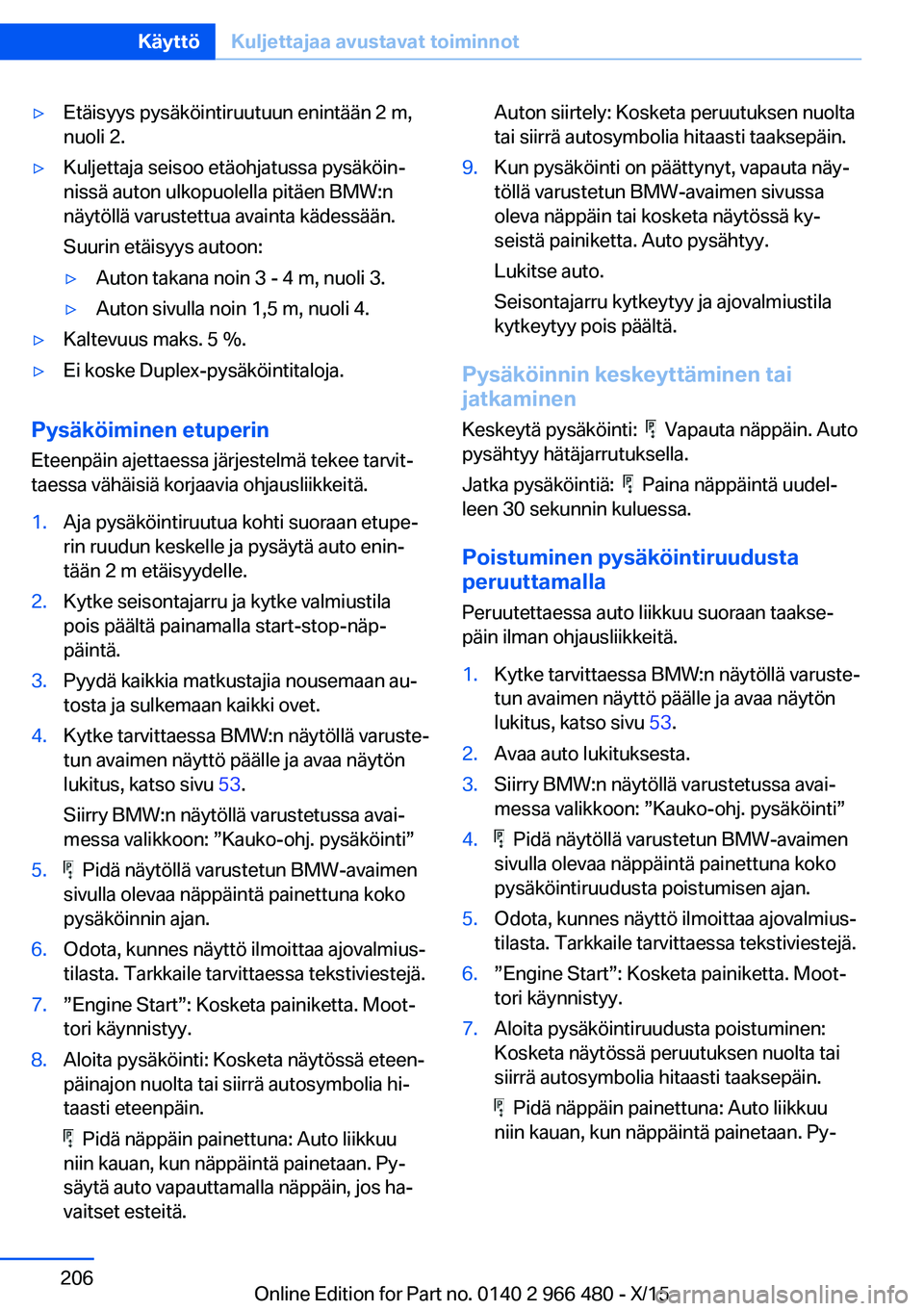

▷Etäisyys pysäköintiruutuun enintään 2 m,
nuoli 2.▷Kuljettaja seisoo etäohjatussa pysäköin‐
nissä auton ulkopuolella pitäen BMW:n
näytöllä varustettua avainta kädessään.
Suurin etäisyys autoon:▷Auton takana noin 3 - 4 m, nuoli 3.▷Auton sivulla noin 1,5 m, nuoli 4.▷Kaltevuus maks. 5 %.▷Ei koske Duplex-pysäköintitaloja.
Pysäköiminen etuperin Eteenpäin ajettaessa järjestelmä tekee tarvit‐
taessa vähäisiä korjaavia ohjausliikkeitä.
1.Aja pysäköintiruutua kohti suoraan etupe‐
rin ruudun keskelle ja pysäytä auto enin‐
tään 2 m etäisyydelle.2.Kytke seisontajarru ja kytke valmiustila
pois päältä painamalla start-stop-näp‐
päintä.3.Pyydä kaikkia matkustajia nousemaan au‐
tosta ja sulkemaan kaikki ovet.4.Kytke tarvittaessa BMW:n näytöllä varuste‐
tun avaimen näyttö päälle ja avaa näytön
lukitus, katso sivu 53.
Siirry BMW:n näytöllä varustetussa avai‐
messa valikkoon: ”Kauko-ohj. pysäköinti”5. Pidä näytöllä varustetun BMW-avaimen
sivulla olevaa näppäintä painettuna koko
pysäköinnin ajan.6.Odota, kunnes näyttö ilmoittaa ajovalmius‐
tilasta. Tarkkaile tarvittaessa tekstiviestejä.7.”Engine Start”: Kosketa painiketta. Moot‐
tori käynnistyy.8.Aloita pysäköinti: Kosketa näytössä eteen‐
päinajon nuolta tai siirrä autosymbolia hi‐
taasti eteenpäin.
Pidä näppäin painettuna: Auto liikkuu
niin kauan, kun näppäintä painetaan. Py‐
säytä auto vapauttamalla näppäin, jos ha‐
vaitset esteitä.
Auton siirtely: Kosketa peruutuksen nuolta
tai siirrä autosymbolia hitaasti taaksepäin.9.Kun pysäköinti on päättynyt, vapauta näy‐
töllä varustetun BMW-avaimen sivussa
oleva näppäin tai kosketa näytössä ky‐
seistä painiketta. Auto pysähtyy.
Lukitse auto.
Seisontajarru kytkeytyy ja ajovalmiustila
kytkeytyy pois päältä.
Pysäköinnin keskeyttäminen tai
jatkaminen
Keskeytä pysäköinti:
Vapauta näppäin. Auto
pysähtyy hätäjarrutuksella.
Jatka pysäköintiä:
Paina näppäintä uudel‐
leen 30 sekunnin kuluessa.
Poistuminen pysäköintiruudusta
peruuttamalla
Peruutettaessa auto liikkuu suoraan taakse‐
päin ilman ohjausliikkeitä.
1.Kytke tarvittaessa BMW:n näytöllä varuste‐
tun avaimen näyttö päälle ja avaa näytön
lukitus, katso sivu 53.2.Avaa auto lukituksesta.3.Siirry BMW:n näytöllä varustetussa avai‐
messa valikkoon: ”Kauko-ohj. pysäköinti”4. Pidä näytöllä varustetun BMW-avaimen
sivulla olevaa näppäintä painettuna koko
pysäköintiruudusta poistumisen ajan.5.Odota, kunnes näyttö ilmoittaa ajovalmius‐
tilasta. Tarkkaile tarvittaessa tekstiviestejä.6.”Engine Start”: Kosketa painiketta. Moot‐
tori käynnistyy.7.Aloita pysäköintiruudusta poistuminen:
Kosketa näytössä peruutuksen nuolta tai
siirrä autosymbolia hitaasti taaksepäin.
Pidä näppäin painettuna: Auto liikkuu
niin kauan, kun näppäintä painetaan. Py‐
Seite 206KäyttöKuljettajaa avustavat toiminnot206
Online Edition for Part no. 0140 2 966 480 - X/15

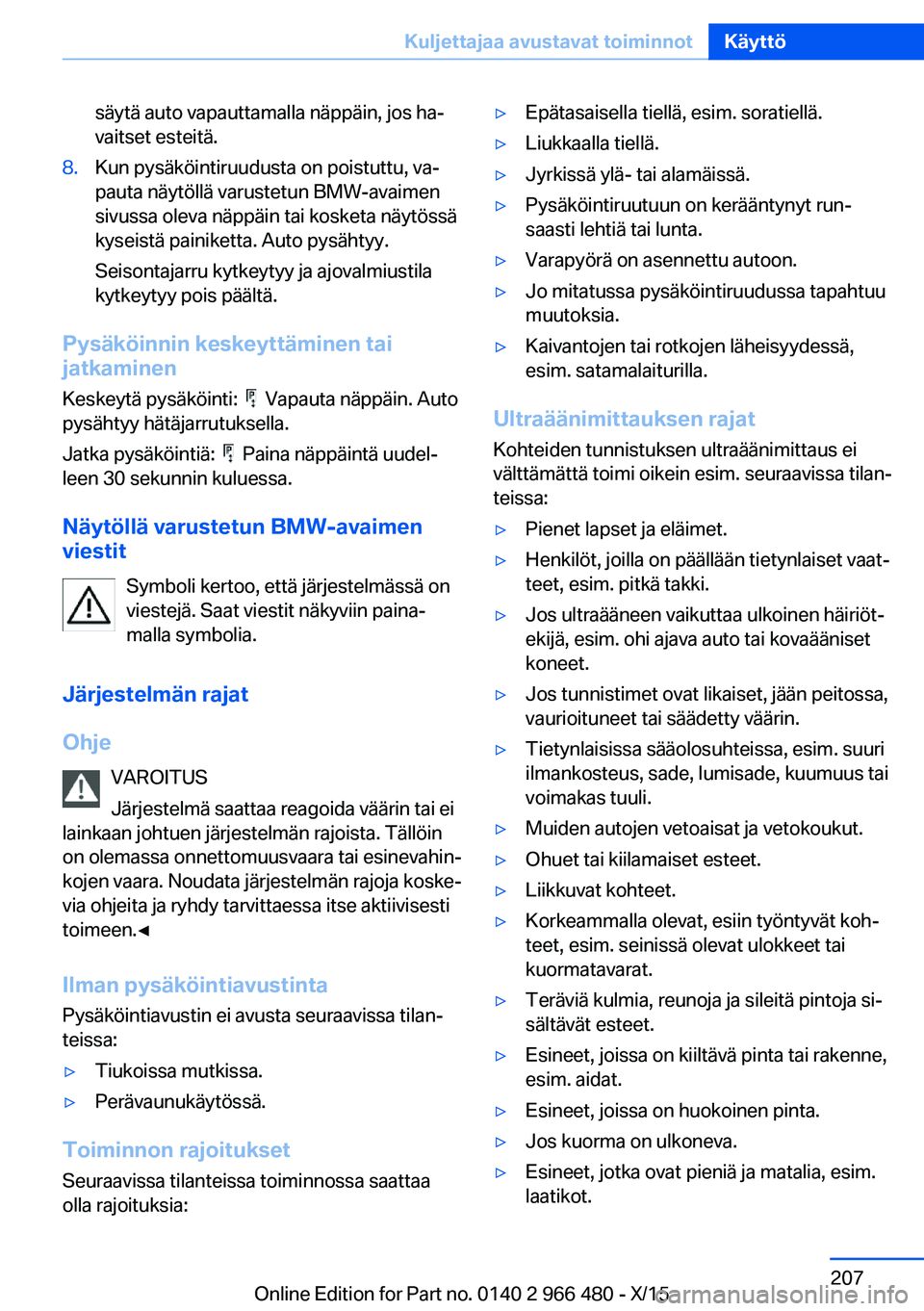

säytä auto vapauttamalla näppäin, jos ha‐
vaitset esteitä.8.Kun pysäköintiruudusta on poistuttu, va‐
pauta näytöllä varustetun BMW-avaimen
sivussa oleva näppäin tai kosketa näytössä
kyseistä painiketta. Auto pysähtyy.
Seisontajarru kytkeytyy ja ajovalmiustila
kytkeytyy pois päältä.
Pysäköinnin keskeyttäminen tai
jatkaminen
Keskeytä pysäköinti:
Vapauta näppäin. Auto
pysähtyy hätäjarrutuksella.
Jatka pysäköintiä:
Paina näppäintä uudel‐
leen 30 sekunnin kuluessa.
Näytöllä varustetun BMW-avaimen
viestit
Symboli kertoo, että järjestelmässä on
viestejä. Saat viestit näkyviin paina‐
malla symbolia.
Järjestelmän rajat
Ohje VAROITUS
Järjestelmä saattaa reagoida väärin tai ei
lainkaan johtuen järjestelmän rajoista. Tällöin
on olemassa onnettomuusvaara tai esinevahin‐
kojen vaara. Noudata järjestelmän rajoja koske‐
via ohjeita ja ryhdy tarvittaessa itse aktiivisesti
toimeen.◀
Ilman pysäköintiavustinta Pysäköintiavustin ei avusta seuraavissa tilan‐
teissa:
▷Tiukoissa mutkissa.▷Perävaunukäytössä.
Toiminnon rajoitukset
Seuraavissa tilanteissa toiminnossa saattaa
olla rajoituksia:
▷Epätasaisella tiellä, esim. soratiellä.▷Liukkaalla tiellä.▷Jyrkissä ylä- tai alamäissä.▷Pysäköintiruutuun on kerääntynyt run‐
saasti lehtiä tai lunta.▷Varapyörä on asennettu autoon.▷Jo mitatussa pysäköintiruudussa tapahtuu
muutoksia.▷Kaivantojen tai rotkojen läheisyydessä,
esim. satamalaiturilla.
Ultraäänimittauksen rajat
Kohteiden tunnistuksen ultraäänimittaus ei
välttämättä toimi oikein esim. seuraavissa tilan‐
teissa:
▷Pienet lapset ja eläimet.▷Henkilöt, joilla on päällään tietynlaiset vaat‐
teet, esim. pitkä takki.▷Jos ultraääneen vaikuttaa ulkoinen häiriöt‐
ekijä, esim. ohi ajava auto tai kovaääniset
koneet.▷Jos tunnistimet ovat likaiset, jään peitossa,
vaurioituneet tai säädetty väärin.▷Tietynlaisissa sääolosuhteissa, esim. suuri
ilmankosteus, sade, lumisade, kuumuus tai
voimakas tuuli.▷Muiden autojen vetoaisat ja vetokoukut.▷Ohuet tai kiilamaiset esteet.▷Liikkuvat kohteet.▷Korkeammalla olevat, esiin työntyvät koh‐
teet, esim. seinissä olevat ulokkeet tai
kuormatavarat.▷Teräviä kulmia, reunoja ja sileitä pintoja si‐
sältävät esteet.▷Esineet, joissa on kiiltävä pinta tai rakenne,
esim. aidat.▷Esineet, joissa on huokoinen pinta.▷Jos kuorma on ulkoneva.▷Esineet, jotka ovat pieniä ja matalia, esim.
laatikot.Seite 207Kuljettajaa avustavat toiminnotKäyttö207
Online Edition for Part no. 0140 2 966 480 - X/15

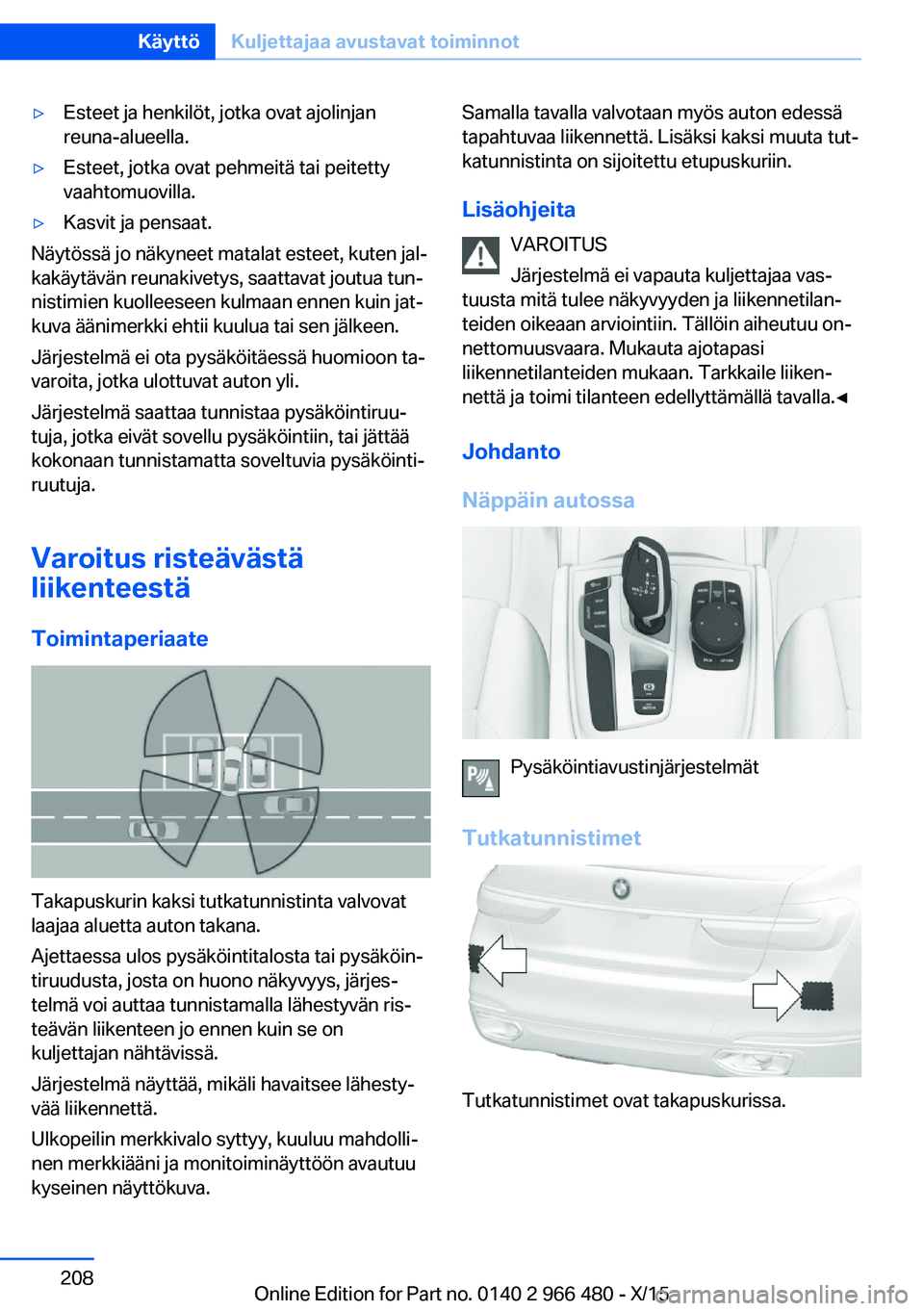

▷Esteet ja henkilöt, jotka ovat ajolinjan
reuna-alueella.▷Esteet, jotka ovat pehmeitä tai peitetty
vaahtomuovilla.▷Kasvit ja pensaat.
Näytössä jo näkyneet matalat esteet, kuten jal‐
kakäytävän reunakivetys, saattavat joutua tun‐
nistimien kuolleeseen kulmaan ennen kuin jat‐
kuva äänimerkki ehtii kuulua tai sen jälkeen.
Järjestelmä ei ota pysäköitäessä huomioon ta‐
varoita, jotka ulottuvat auton yli.
Järjestelmä saattaa tunnistaa pysäköintiruu‐
tuja, jotka eivät sovellu pysäköintiin, tai jättää
kokonaan tunnistamatta soveltuvia pysäköinti‐
ruutuja.
Varoitus risteävästä
liikenteestä
Toimintaperiaate
Takapuskurin kaksi tutkatunnistinta valvovat
laajaa aluetta auton takana.
Ajettaessa ulos pysäköintitalosta tai pysäköin‐
tiruudusta, josta on huono näkyvyys, järjes‐
telmä voi auttaa tunnistamalla lähestyvän ris‐
teävän liikenteen jo ennen kuin se on
kuljettajan nähtävissä.
Järjestelmä näyttää, mikäli havaitsee lähesty‐
vää liikennettä.
Ulkopeilin merkkivalo syttyy, kuuluu mahdolli‐
nen merkkiääni ja monitoiminäyttöön avautuu
kyseinen näyttökuva.
Samalla tavalla valvotaan myös auton edessä
tapahtuvaa liikennettä. Lisäksi kaksi muuta tut‐
katunnistinta on sijoitettu etupuskuriin.
Lisäohjeita VAROITUS
Järjestelmä ei vapauta kuljettajaa vas‐
tuusta mitä tulee näkyvyyden ja liikennetilan‐
teiden oikeaan arviointiin. Tällöin aiheutuu on‐
nettomuusvaara. Mukauta ajotapasi
liikennetilanteiden mukaan. Tarkkaile liiken‐
nettä ja toimi tilanteen edellyttämällä tavalla.◀
Johdanto
Näppäin autossa
Pysäköintiavustinjärjestelmät
Tutkatunnistimet
Tutkatunnistimet ovat takapuskurissa.
Seite 208KäyttöKuljettajaa avustavat toiminnot208
Online Edition for Part no. 0140 2 966 480 - X/15

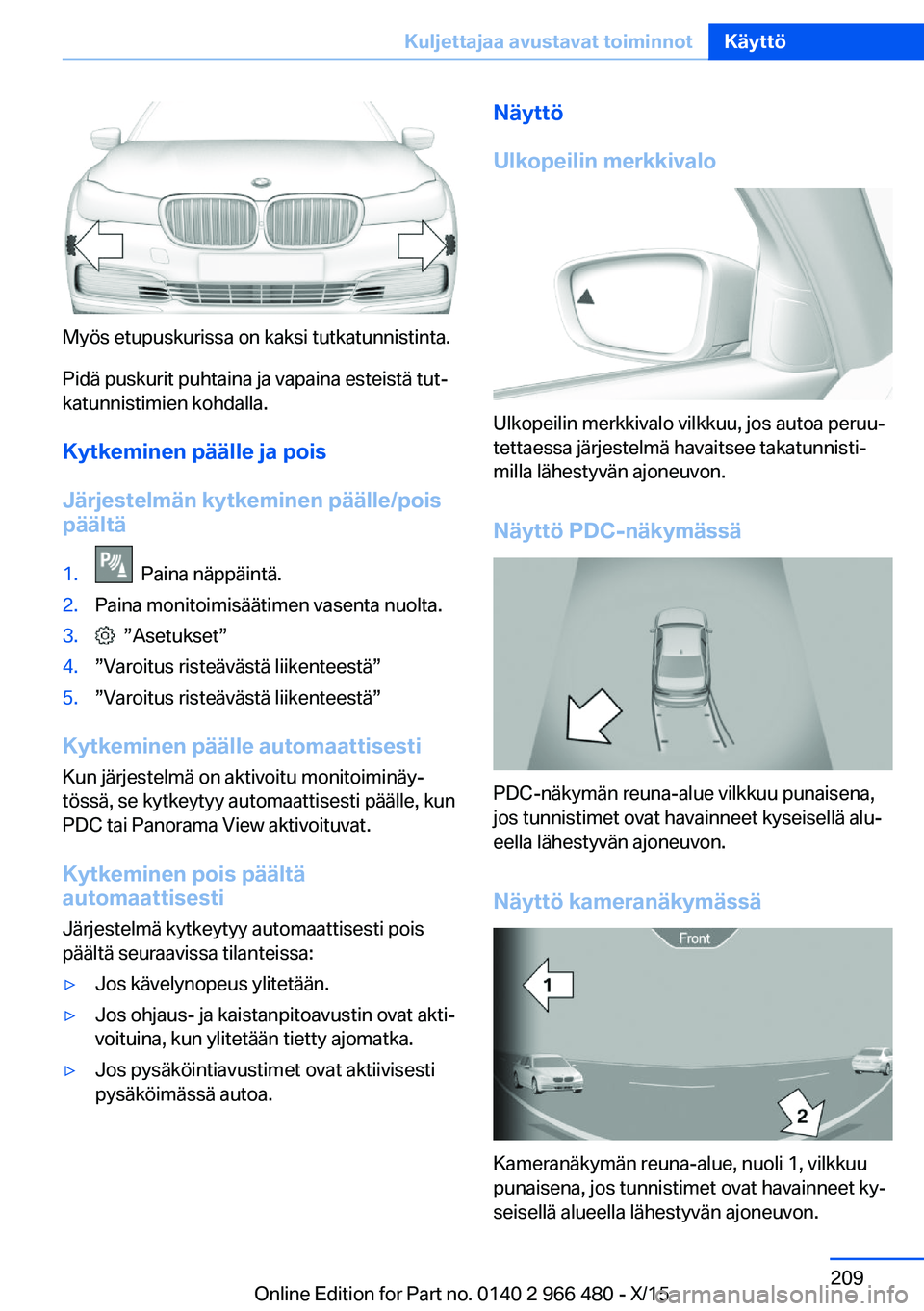

Myös etupuskurissa on kaksi tutkatunnistinta.
Pidä puskurit puhtaina ja vapaina esteistä tut‐
katunnistimien kohdalla.
Kytkeminen päälle ja pois
Järjestelmän kytkeminen päälle/pois
päältä
1. Paina näppäintä.2.Paina monitoimisäätimen vasenta nuolta.3. ”Asetukset”4.”Varoitus risteävästä liikenteestä”5.”Varoitus risteävästä liikenteestä”
Kytkeminen päälle automaattisesti
Kun järjestelmä on aktivoitu monitoiminäy‐
tössä, se kytkeytyy automaattisesti päälle, kun
PDC tai Panorama View aktivoituvat.
Kytkeminen pois päältä
automaattisesti
Järjestelmä kytkeytyy automaattisesti pois
päältä seuraavissa tilanteissa:
▷Jos kävelynopeus ylitetään.▷Jos ohjaus- ja kaistanpitoavustin ovat akti‐
voituina, kun ylitetään tietty ajomatka.▷Jos pysäköintiavustimet ovat aktiivisesti
pysäköimässä autoa.Näyttö
Ulkopeilin merkkivalo
Ulkopeilin merkkivalo vilkkuu, jos autoa peruu‐
tettaessa järjestelmä havaitsee takatunnisti‐
milla lähestyvän ajoneuvon.
Näyttö PDC-näkymässä
PDC-näkymän reuna-alue vilkkuu punaisena,
jos tunnistimet ovat havainneet kyseisellä alu‐
eella lähestyvän ajoneuvon.
Näyttö kameranäkymässä
Kameranäkymän reuna-alue, nuoli 1, vilkkuu
punaisena, jos tunnistimet ovat havainneet ky‐
seisellä alueella lähestyvän ajoneuvon.
Seite 209Kuljettajaa avustavat toiminnotKäyttö209
Online Edition for Part no. 0140 2 966 480 - X/15

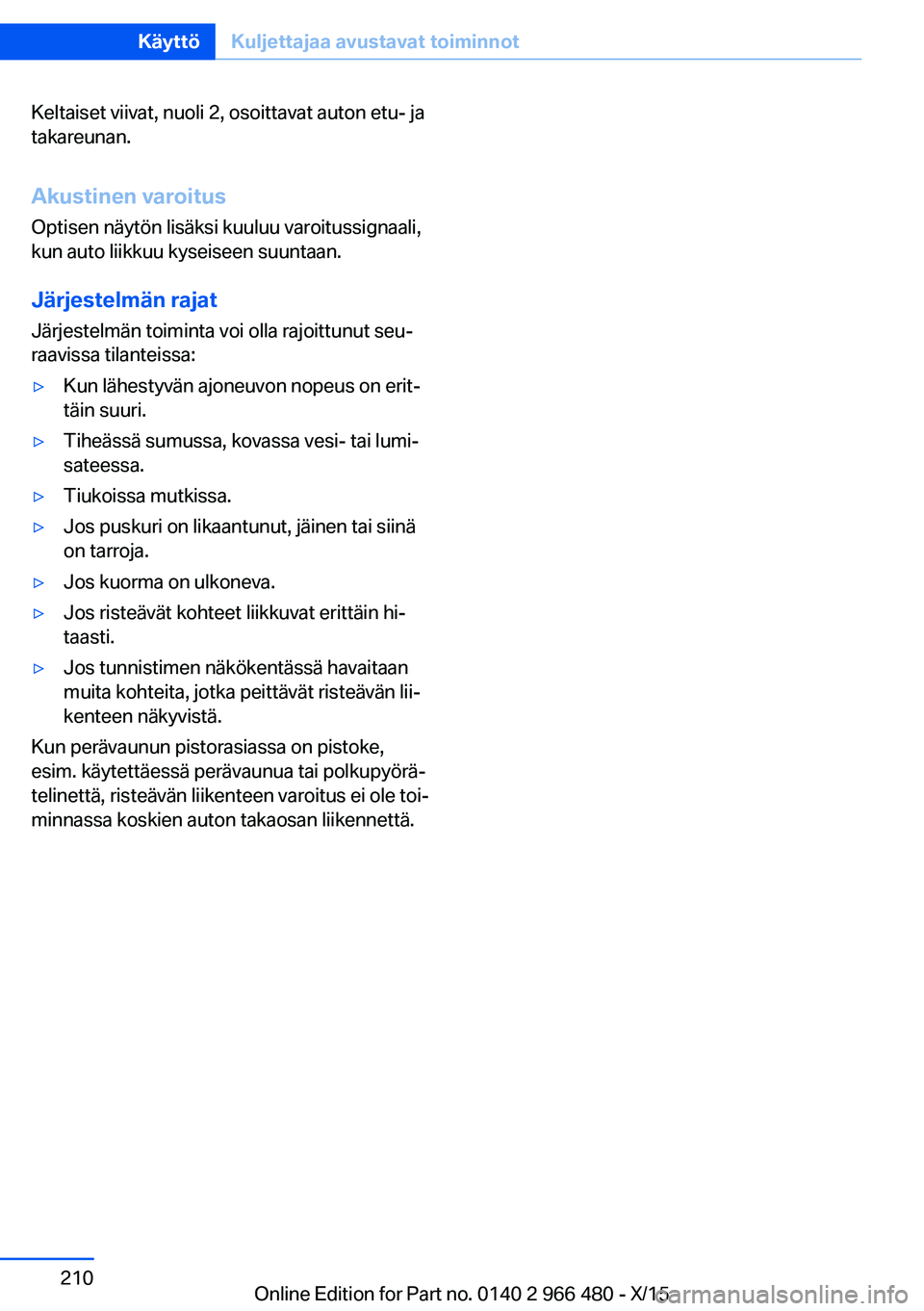

Keltaiset viivat, nuoli 2, osoittavat auton etu- ja
takareunan.
Akustinen varoitus
Optisen näytön lisäksi kuuluu varoitussignaali,
kun auto liikkuu kyseiseen suuntaan.
Järjestelmän rajat
Järjestelmän toiminta voi olla rajoittunut seu‐
raavissa tilanteissa:▷Kun lähestyvän ajoneuvon nopeus on erit‐
täin suuri.▷Tiheässä sumussa, kovassa vesi- tai lumi‐
sateessa.▷Tiukoissa mutkissa.▷Jos puskuri on likaantunut, jäinen tai siinä
on tarroja.▷Jos kuorma on ulkoneva.▷Jos risteävät kohteet liikkuvat erittäin hi‐
taasti.▷Jos tunnistimen näkökentässä havaitaan
muita kohteita, jotka peittävät risteävän lii‐
kenteen näkyvistä.
Kun perävaunun pistorasiassa on pistoke,
esim. käytettäessä perävaunua tai polkupyörä‐
telinettä, risteävän liikenteen varoitus ei ole toi‐
minnassa koskien auton takaosan liikennettä.
Seite 210KäyttöKuljettajaa avustavat toiminnot210
Online Edition for Part no. 0140 2 966 480 - X/15
