BMW 7 SERIES 2016 Omistajan Käsikirja (in Finnish)

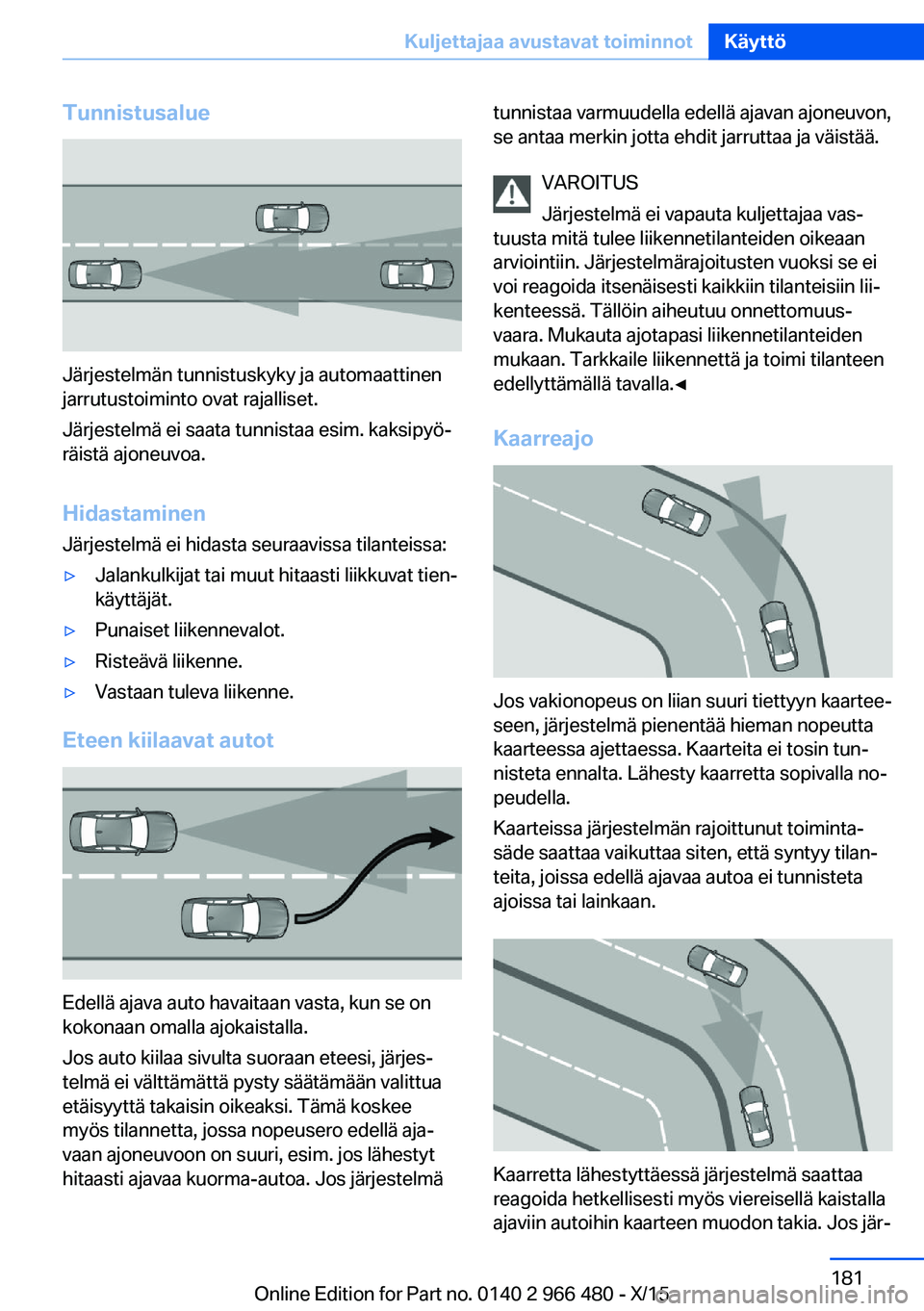

Tunnistusalue
Järjestelmän tunnistuskyky ja automaattinen
jarrutustoiminto ovat rajalliset.
Järjestelmä ei saata tunnistaa esim. kaksipyö‐
räistä ajoneuvoa.
Hidastaminen
Järjestelmä ei hidasta seuraavissa tilanteissa:
▷Jalankulkijat tai muut hitaasti liikkuvat tien‐
käyttäjät.▷Punaiset liikennevalot.▷Risteävä liikenne.▷Vastaan tuleva liikenne.
Eteen kiilaavat autot
Edellä ajava auto havaitaan vasta, kun se on
kokonaan omalla ajokaistalla.
Jos auto kiilaa sivulta suoraan eteesi, järjes‐
telmä ei välttämättä pysty säätämään valittua
etäisyyttä takaisin oikeaksi. Tämä koskee
myös tilannetta, jossa nopeusero edellä aja‐
vaan ajoneuvoon on suuri, esim. jos lähestyt
hitaasti ajavaa kuorma-autoa. Jos järjestelmä
tunnistaa varmuudella edellä ajavan ajoneuvon,
se antaa merkin jotta ehdit jarruttaa ja väistää.
VAROITUS
Järjestelmä ei vapauta kuljettajaa vas‐
tuusta mitä tulee liikennetilanteiden oikeaan
arviointiin. Järjestelmärajoitusten vuoksi se ei
voi reagoida itsenäisesti kaikkiin tilanteisiin lii‐
kenteessä. Tällöin aiheutuu onnettomuus‐
vaara. Mukauta ajotapasi liikennetilanteiden
mukaan. Tarkkaile liikennettä ja toimi tilanteen
edellyttämällä tavalla.◀
Kaarreajo
Jos vakionopeus on liian suuri tiettyyn kaartee‐
seen, järjestelmä pienentää hieman nopeutta
kaarteessa ajettaessa. Kaarteita ei tosin tun‐
nisteta ennalta. Lähesty kaarretta sopivalla no‐
peudella.
Kaarteissa järjestelmän rajoittunut toiminta‐
säde saattaa vaikuttaa siten, että syntyy tilan‐
teita, joissa edellä ajavaa autoa ei tunnisteta
ajoissa tai lainkaan.
Kaarretta lähestyttäessä järjestelmä saattaa
reagoida hetkellisesti myös viereisellä kaistalla
ajaviin autoihin kaarteen muodon takia. Jos jär‐
Seite 181Kuljettajaa avustavat toiminnotKäyttö181
Online Edition for Part no. 0140 2 966 480 - X/15

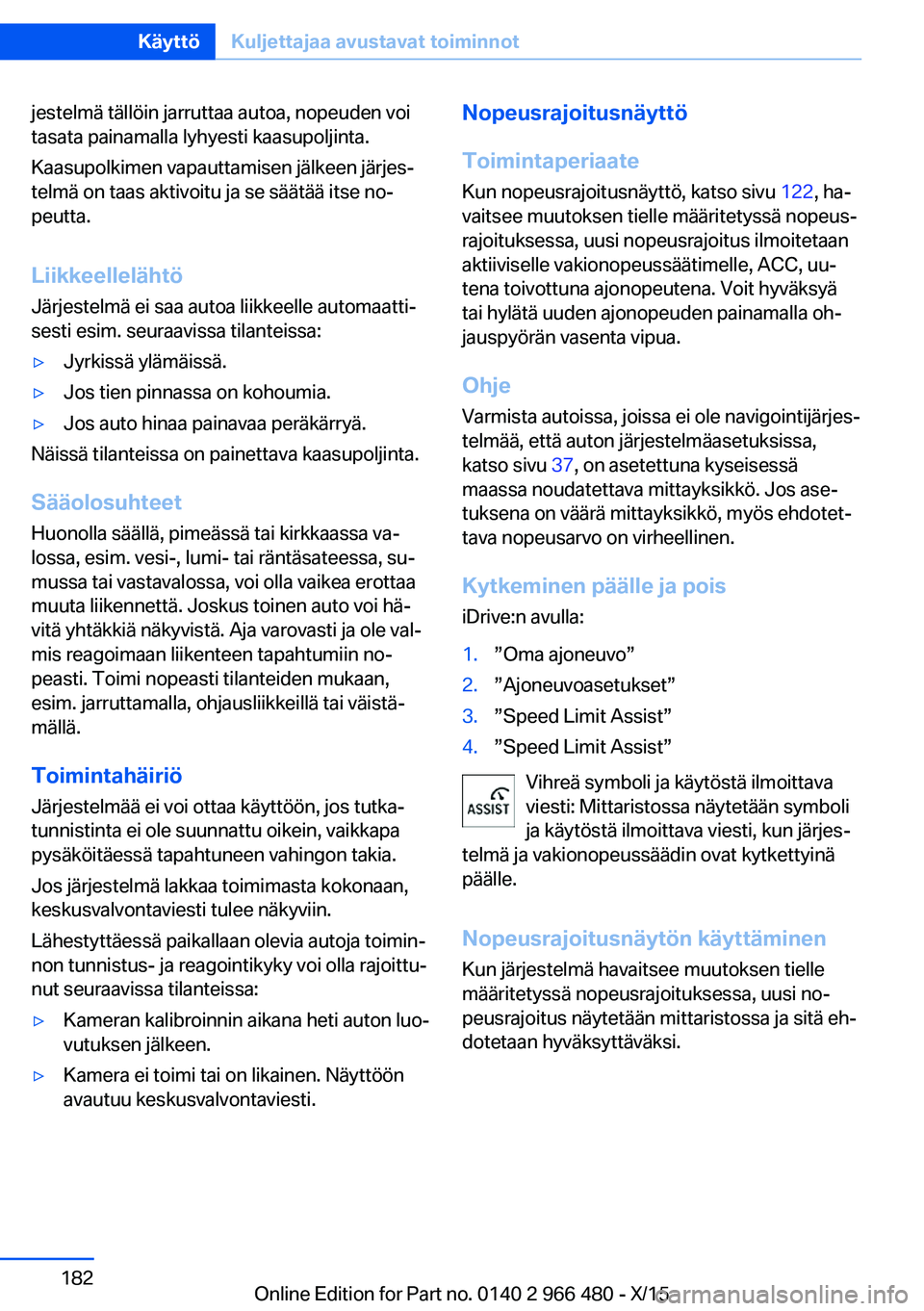

jestelmä tällöin jarruttaa autoa, nopeuden voi
tasata painamalla lyhyesti kaasupoljinta.
Kaasupolkimen vapauttamisen jälkeen järjes‐
telmä on taas aktivoitu ja se säätää itse no‐
peutta.
Liikkeellelähtö
Järjestelmä ei saa autoa liikkeelle automaatti‐
sesti esim. seuraavissa tilanteissa:▷Jyrkissä ylämäissä.▷Jos tien pinnassa on kohoumia.▷Jos auto hinaa painavaa peräkärryä.
Näissä tilanteissa on painettava kaasupoljinta.
Sääolosuhteet
Huonolla säällä, pimeässä tai kirkkaassa va‐
lossa, esim. vesi-, lumi- tai räntäsateessa, su‐
mussa tai vastavalossa, voi olla vaikea erottaa
muuta liikennettä. Joskus toinen auto voi hä‐
vitä yhtäkkiä näkyvistä. Aja varovasti ja ole val‐
mis reagoimaan liikenteen tapahtumiin no‐
peasti. Toimi nopeasti tilanteiden mukaan,
esim. jarruttamalla, ohjausliikkeillä tai väistä‐
mällä.
Toimintahäiriö
Järjestelmää ei voi ottaa käyttöön, jos tutka‐
tunnistinta ei ole suunnattu oikein, vaikkapa
pysäköitäessä tapahtuneen vahingon takia.
Jos järjestelmä lakkaa toimimasta kokonaan,
keskusvalvontaviesti tulee näkyviin.
Lähestyttäessä paikallaan olevia autoja toimin‐
non tunnistus- ja reagointikyky voi olla rajoittu‐
nut seuraavissa tilanteissa:
▷Kameran kalibroinnin aikana heti auton luo‐
vutuksen jälkeen.▷Kamera ei toimi tai on likainen. Näyttöön
avautuu keskusvalvontaviesti.Nopeusrajoitusnäyttö
Toimintaperiaate Kun nopeusrajoitusnäyttö, katso sivu 122, ha‐
vaitsee muutoksen tielle määritetyssä nopeus‐
rajoituksessa, uusi nopeusrajoitus ilmoitetaan
aktiiviselle vakionopeussäätimelle, ACC, uu‐
tena toivottuna ajonopeutena. Voit hyväksyä
tai hylätä uuden ajonopeuden painamalla oh‐
jauspyörän vasenta vipua.
Ohje
Varmista autoissa, joissa ei ole navigointijärjes‐
telmää, että auton järjestelmäasetuksissa,
katso sivu 37, on asetettuna kyseisessä
maassa noudatettava mittayksikkö. Jos ase‐
tuksena on väärä mittayksikkö, myös ehdotet‐
tava nopeusarvo on virheellinen.
Kytkeminen päälle ja pois iDrive:n avulla:1.”Oma ajoneuvo”2.”Ajoneuvoasetukset”3.”Speed Limit Assist”4.”Speed Limit Assist”
Vihreä symboli ja käytöstä ilmoittava
viesti: Mittaristossa näytetään symboli ja käytöstä ilmoittava viesti, kun järjes‐
telmä ja vakionopeussäädin ovat kytkettyinä
päälle.
Nopeusrajoitusnäytön käyttäminen
Kun järjestelmä havaitsee muutoksen tielle
määritetyssä nopeusrajoituksessa, uusi no‐
peusrajoitus näytetään mittaristossa ja sitä eh‐
dotetaan hyväksyttäväksi.
Seite 182KäyttöKuljettajaa avustavat toiminnot182
Online Edition for Part no. 0140 2 966 480 - X/15

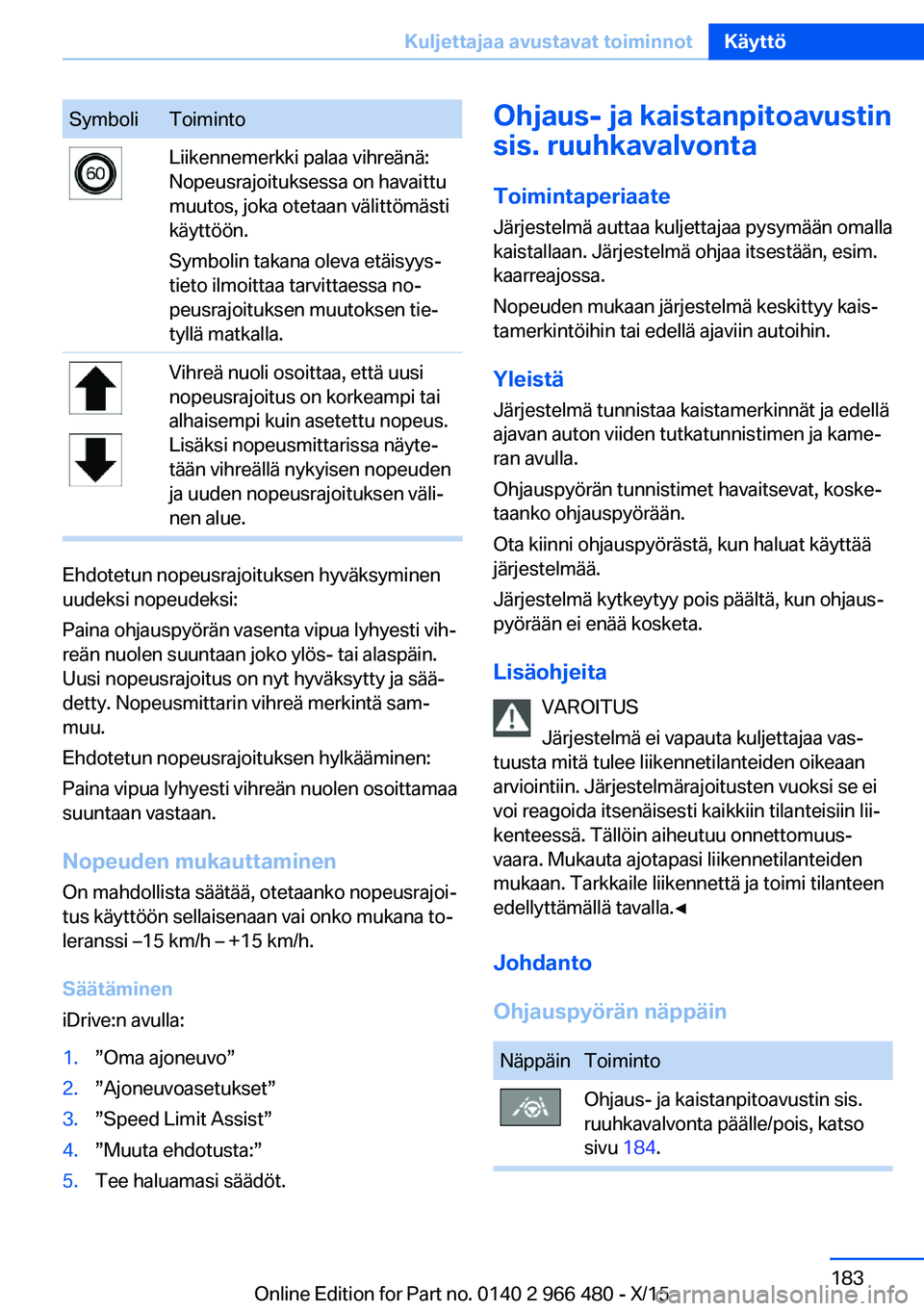

SymboliToimintoLiikennemerkki palaa vihreänä:
Nopeusrajoituksessa on havaittu
muutos, joka otetaan välittömästi
käyttöön.
Symbolin takana oleva etäisyys‐
tieto ilmoittaa tarvittaessa no‐
peusrajoituksen muutoksen tie‐
tyllä matkalla.Vihreä nuoli osoittaa, että uusi
nopeusrajoitus on korkeampi tai
alhaisempi kuin asetettu nopeus.
Lisäksi nopeusmittarissa näyte‐
tään vihreällä nykyisen nopeuden
ja uuden nopeusrajoituksen väli‐
nen alue.
Ehdotetun nopeusrajoituksen hyväksyminen
uudeksi nopeudeksi:
Paina ohjauspyörän vasenta vipua lyhyesti vih‐
reän nuolen suuntaan joko ylös- tai alaspäin.
Uusi nopeusrajoitus on nyt hyväksytty ja sää‐
detty. Nopeusmittarin vihreä merkintä sam‐
muu.
Ehdotetun nopeusrajoituksen hylkääminen:
Paina vipua lyhyesti vihreän nuolen osoittamaa
suuntaan vastaan.
Nopeuden mukauttaminen On mahdollista säätää, otetaanko nopeusrajoi‐
tus käyttöön sellaisenaan vai onko mukana to‐
leranssi –15 km/h – +15 km/h.
Säätäminen
iDrive:n avulla:
1.”Oma ajoneuvo”2.”Ajoneuvoasetukset”3.”Speed Limit Assist”4.”Muuta ehdotusta:”5.Tee haluamasi säädöt.Ohjaus- ja kaistanpitoavustin
sis. ruuhkavalvonta
Toimintaperiaate Järjestelmä auttaa kuljettajaa pysymään omalla
kaistallaan. Järjestelmä ohjaa itsestään, esim.
kaarreajossa.
Nopeuden mukaan järjestelmä keskittyy kais‐
tamerkintöihin tai edellä ajaviin autoihin.
Yleistä
Järjestelmä tunnistaa kaistamerkinnät ja edellä ajavan auton viiden tutkatunnistimen ja kame‐ ran avulla.
Ohjauspyörän tunnistimet havaitsevat, koske‐
taanko ohjauspyörään.
Ota kiinni ohjauspyörästä, kun haluat käyttää
järjestelmää.
Järjestelmä kytkeytyy pois päältä, kun ohjaus‐ pyörään ei enää kosketa.
Lisäohjeita VAROITUS
Järjestelmä ei vapauta kuljettajaa vas‐
tuusta mitä tulee liikennetilanteiden oikeaan
arviointiin. Järjestelmärajoitusten vuoksi se ei
voi reagoida itsenäisesti kaikkiin tilanteisiin lii‐
kenteessä. Tällöin aiheutuu onnettomuus‐
vaara. Mukauta ajotapasi liikennetilanteiden
mukaan. Tarkkaile liikennettä ja toimi tilanteen
edellyttämällä tavalla.◀
Johdanto
Ohjauspyörän näppäinNäppäinToimintoOhjaus- ja kaistanpitoavustin sis.
ruuhkavalvonta päälle/pois, katso
sivu 184.Seite 183Kuljettajaa avustavat toiminnotKäyttö183
Online Edition for Part no. 0140 2 966 480 - X/15

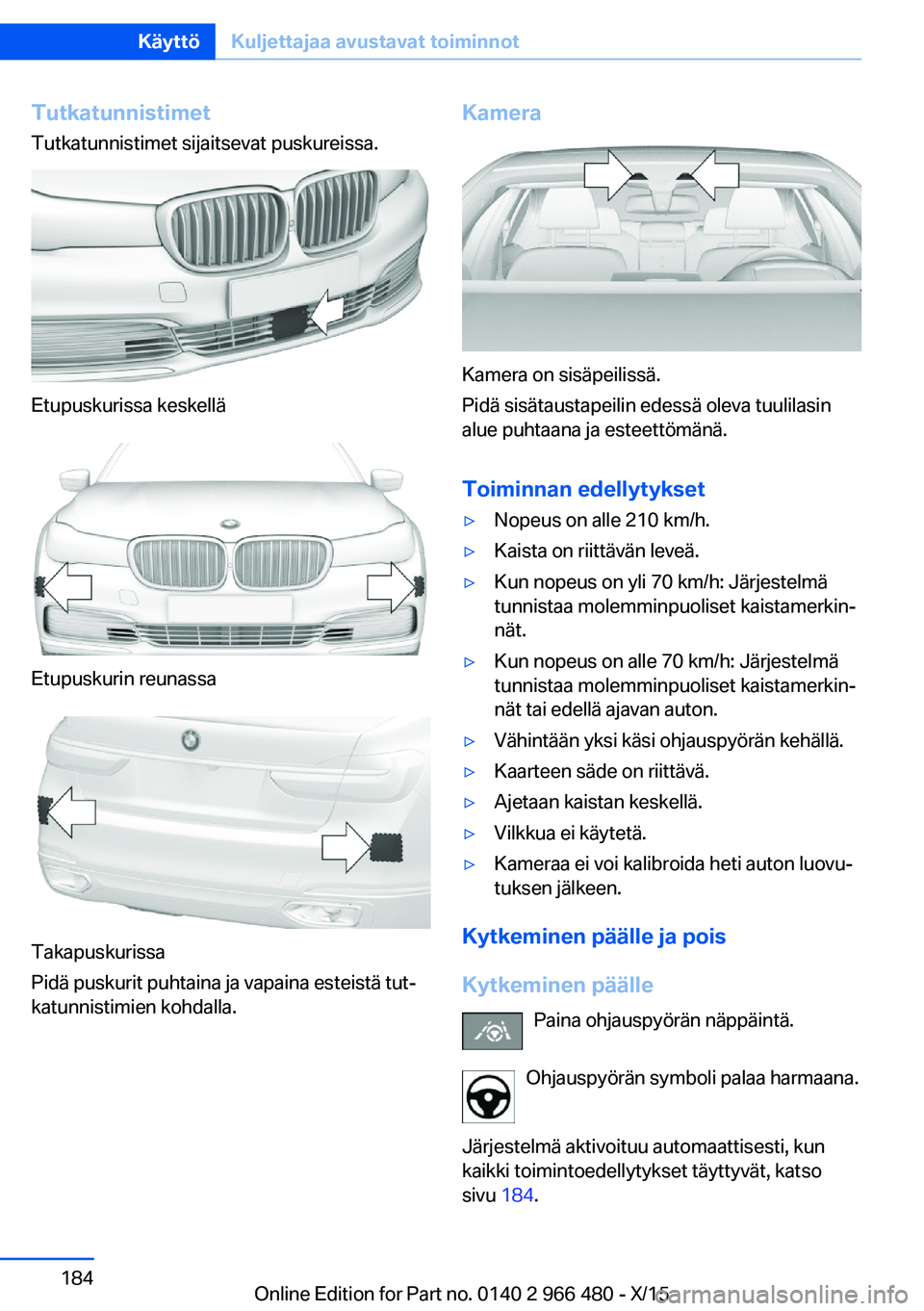

Tutkatunnistimet
Tutkatunnistimet sijaitsevat puskureissa.
Etupuskurissa keskellä
Etupuskurin reunassa
Takapuskurissa
Pidä puskurit puhtaina ja vapaina esteistä tut‐
katunnistimien kohdalla.
Kamera
Kamera on sisäpeilissä.
Pidä sisätaustapeilin edessä oleva tuulilasin
alue puhtaana ja esteettömänä.
Toiminnan edellytykset
▷Nopeus on alle 210 km/h.▷Kaista on riittävän leveä.▷Kun nopeus on yli 70 km/h: Järjestelmä
tunnistaa molemminpuoliset kaistamerkin‐
nät.▷Kun nopeus on alle 70 km/h: Järjestelmä
tunnistaa molemminpuoliset kaistamerkin‐
nät tai edellä ajavan auton.▷Vähintään yksi käsi ohjauspyörän kehällä.▷Kaarteen säde on riittävä.▷Ajetaan kaistan keskellä.▷Vilkkua ei käytetä.▷Kameraa ei voi kalibroida heti auton luovu‐
tuksen jälkeen.
Kytkeminen päälle ja pois
Kytkeminen päälle Paina ohjauspyörän näppäintä.
Ohjauspyörän symboli palaa harmaana.
Järjestelmä aktivoituu automaattisesti, kun
kaikki toimintoedellytykset täyttyvät, katso
sivu 184.
Seite 184KäyttöKuljettajaa avustavat toiminnot184
Online Edition for Part no. 0140 2 966 480 - X/15

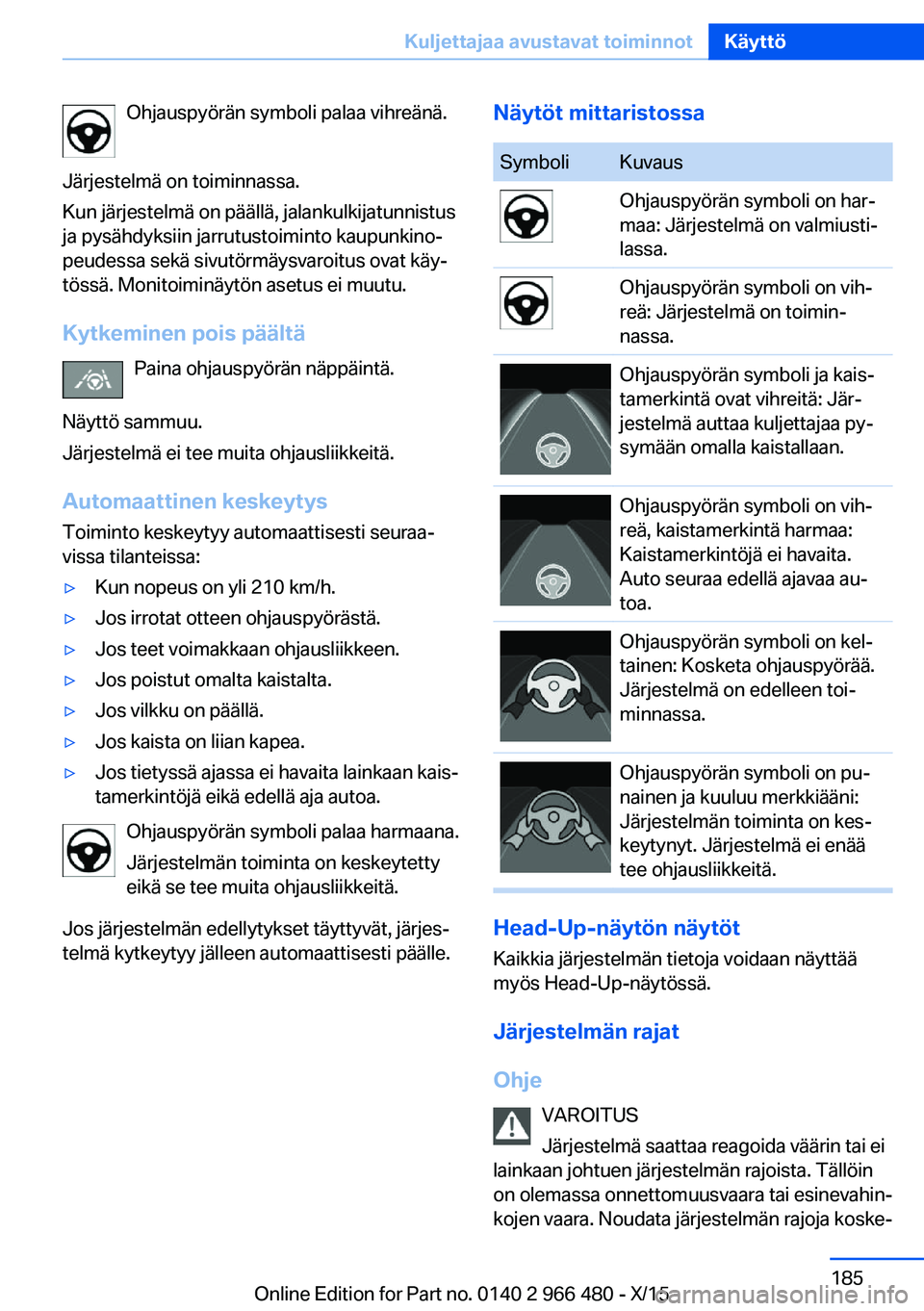

Ohjauspyörän symboli palaa vihreänä.
Järjestelmä on toiminnassa.
Kun järjestelmä on päällä, jalankulkijatunnistus
ja pysähdyksiin jarrutustoiminto kaupunkino‐
peudessa sekä sivutörmäysvaroitus ovat käy‐
tössä. Monitoiminäytön asetus ei muutu.
Kytkeminen pois päältä Paina ohjauspyörän näppäintä.
Näyttö sammuu.
Järjestelmä ei tee muita ohjausliikkeitä.
Automaattinen keskeytys
Toiminto keskeytyy automaattisesti seuraa‐
vissa tilanteissa:▷Kun nopeus on yli 210 km/h.▷Jos irrotat otteen ohjauspyörästä.▷Jos teet voimakkaan ohjausliikkeen.▷Jos poistut omalta kaistalta.▷Jos vilkku on päällä.▷Jos kaista on liian kapea.▷Jos tietyssä ajassa ei havaita lainkaan kais‐
tamerkintöjä eikä edellä aja autoa.
Ohjauspyörän symboli palaa harmaana.
Järjestelmän toiminta on keskeytetty
eikä se tee muita ohjausliikkeitä.
Jos järjestelmän edellytykset täyttyvät, järjes‐
telmä kytkeytyy jälleen automaattisesti päälle.
Näytöt mittaristossaSymboliKuvausOhjauspyörän symboli on har‐
maa: Järjestelmä on valmiusti‐
lassa.Ohjauspyörän symboli on vih‐
reä: Järjestelmä on toimin‐
nassa.Ohjauspyörän symboli ja kais‐
tamerkintä ovat vihreitä: Jär‐
jestelmä auttaa kuljettajaa py‐
symään omalla kaistallaan.Ohjauspyörän symboli on vih‐
reä, kaistamerkintä harmaa:
Kaistamerkintöjä ei havaita.
Auto seuraa edellä ajavaa au‐
toa.Ohjauspyörän symboli on kel‐
tainen: Kosketa ohjauspyörää.
Järjestelmä on edelleen toi‐
minnassa.Ohjauspyörän symboli on pu‐
nainen ja kuuluu merkkiääni:
Järjestelmän toiminta on kes‐
keytynyt. Järjestelmä ei enää
tee ohjausliikkeitä.
Head-Up-näytön näytöt
Kaikkia järjestelmän tietoja voidaan näyttää
myös Head-Up-näytössä.
Järjestelmän rajat
Ohje VAROITUS
Järjestelmä saattaa reagoida väärin tai ei
lainkaan johtuen järjestelmän rajoista. Tällöin
on olemassa onnettomuusvaara tai esinevahin‐
kojen vaara. Noudata järjestelmän rajoja koske‐
Seite 185Kuljettajaa avustavat toiminnotKäyttö185
Online Edition for Part no. 0140 2 966 480 - X/15

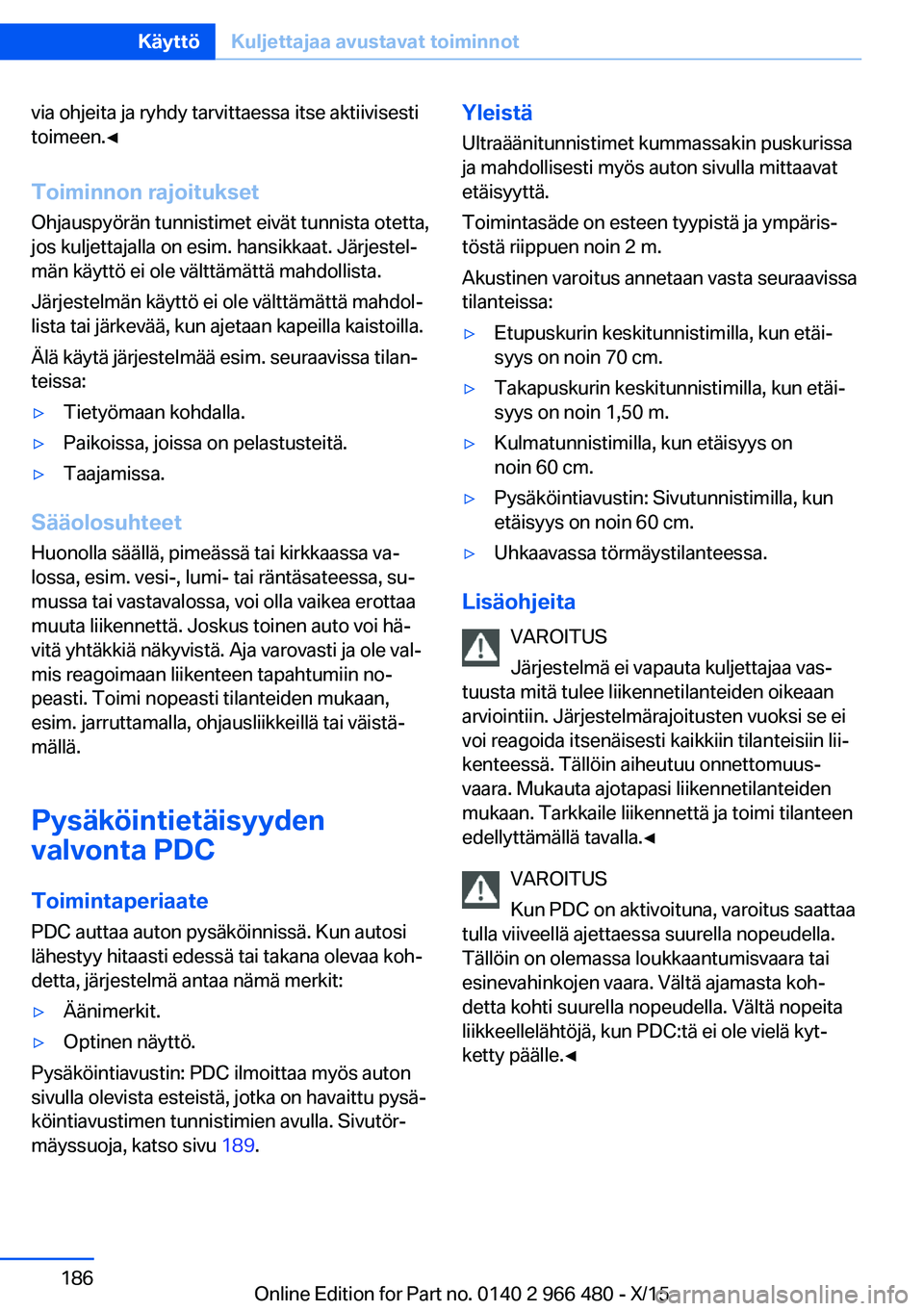

via ohjeita ja ryhdy tarvittaessa itse aktiivisesti
toimeen.◀
Toiminnon rajoitukset Ohjauspyörän tunnistimet eivät tunnista otetta,
jos kuljettajalla on esim. hansikkaat. Järjestel‐
män käyttö ei ole välttämättä mahdollista.
Järjestelmän käyttö ei ole välttämättä mahdol‐
lista tai järkevää, kun ajetaan kapeilla kaistoilla.
Älä käytä järjestelmää esim. seuraavissa tilan‐
teissa:▷Tietyömaan kohdalla.▷Paikoissa, joissa on pelastusteitä.▷Taajamissa.
Sääolosuhteet
Huonolla säällä, pimeässä tai kirkkaassa va‐
lossa, esim. vesi-, lumi- tai räntäsateessa, su‐
mussa tai vastavalossa, voi olla vaikea erottaa
muuta liikennettä. Joskus toinen auto voi hä‐
vitä yhtäkkiä näkyvistä. Aja varovasti ja ole val‐
mis reagoimaan liikenteen tapahtumiin no‐
peasti. Toimi nopeasti tilanteiden mukaan,
esim. jarruttamalla, ohjausliikkeillä tai väistä‐
mällä.
Pysäköintietäisyyden
valvonta PDC
Toimintaperiaate PDC auttaa auton pysäköinnissä. Kun autosi
lähestyy hitaasti edessä tai takana olevaa koh‐
detta, järjestelmä antaa nämä merkit:
▷Äänimerkit.▷Optinen näyttö.
Pysäköintiavustin: PDC ilmoittaa myös auton
sivulla olevista esteistä, jotka on havaittu pysä‐
köintiavustimen tunnistimien avulla. Sivutör‐
mäyssuoja, katso sivu 189.
Yleistä
Ultraäänitunnistimet kummassakin puskurissa
ja mahdollisesti myös auton sivulla mittaavat
etäisyyttä.
Toimintasäde on esteen tyypistä ja ympäris‐
töstä riippuen noin 2 m.
Akustinen varoitus annetaan vasta seuraavissa
tilanteissa:▷Etupuskurin keskitunnistimilla, kun etäi‐
syys on noin 70 cm.▷Takapuskurin keskitunnistimilla, kun etäi‐
syys on noin 1,50 m.▷Kulmatunnistimilla, kun etäisyys on
noin 60 cm.▷Pysäköintiavustin: Sivutunnistimilla, kun
etäisyys on noin 60 cm.▷Uhkaavassa törmäystilanteessa.
Lisäohjeita
VAROITUS
Järjestelmä ei vapauta kuljettajaa vas‐
tuusta mitä tulee liikennetilanteiden oikeaan
arviointiin. Järjestelmärajoitusten vuoksi se ei
voi reagoida itsenäisesti kaikkiin tilanteisiin lii‐
kenteessä. Tällöin aiheutuu onnettomuus‐
vaara. Mukauta ajotapasi liikennetilanteiden
mukaan. Tarkkaile liikennettä ja toimi tilanteen
edellyttämällä tavalla.◀
VAROITUS
Kun PDC on aktivoituna, varoitus saattaa
tulla viiveellä ajettaessa suurella nopeudella.
Tällöin on olemassa loukkaantumisvaara tai
esinevahinkojen vaara. Vältä ajamasta koh‐
detta kohti suurella nopeudella. Vältä nopeita
liikkeellelähtöjä, kun PDC:tä ei ole vielä kyt‐
ketty päälle.◀
Seite 186KäyttöKuljettajaa avustavat toiminnot186
Online Edition for Part no. 0140 2 966 480 - X/15

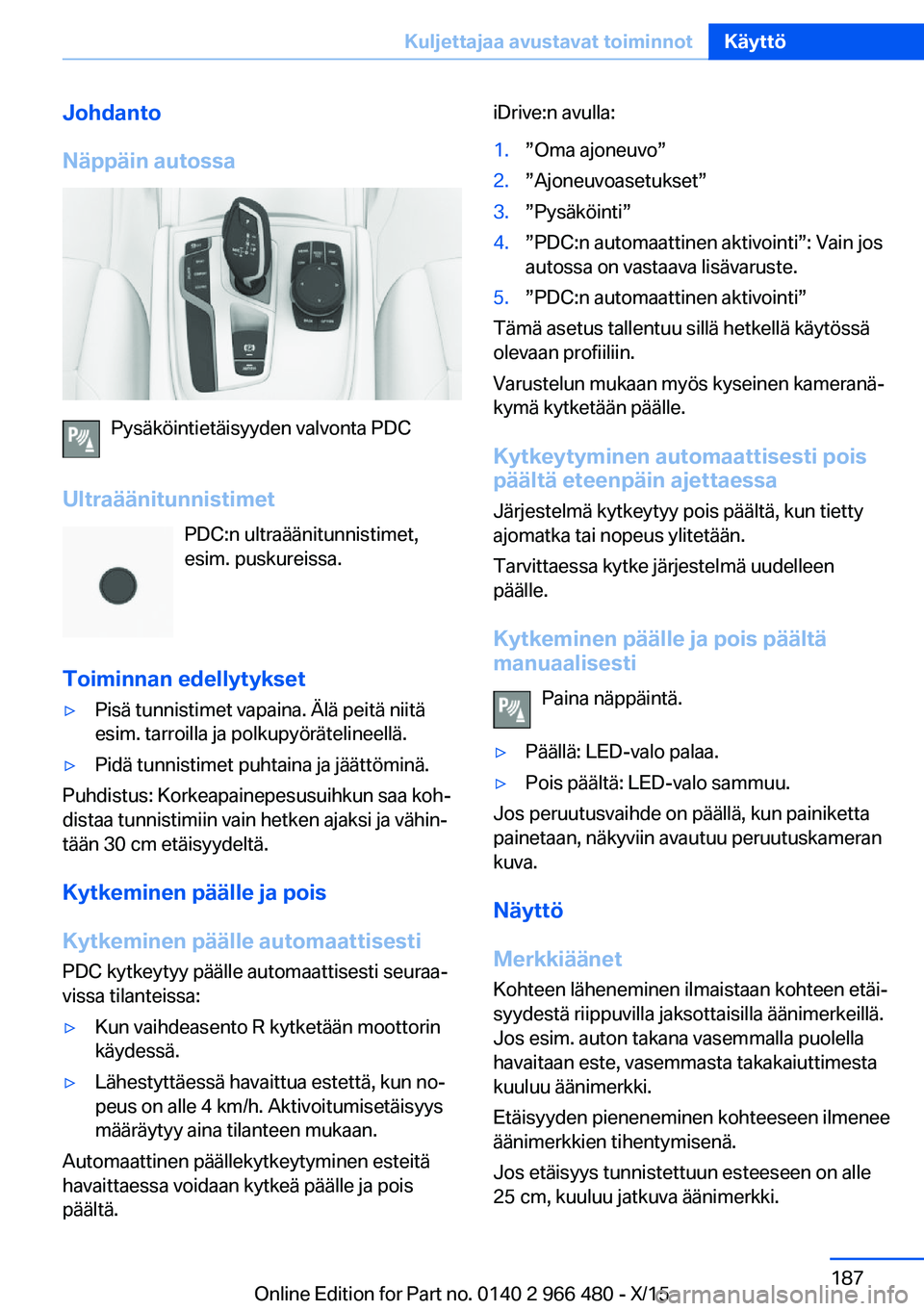

Johdanto
Näppäin autossa
Pysäköintietäisyyden valvonta PDC
Ultraäänitunnistimet PDC:n ultraäänitunnistimet,esim. puskureissa.
Toiminnan edellytykset
▷Pisä tunnistimet vapaina. Älä peitä niitä
esim. tarroilla ja polkupyörätelineellä.▷Pidä tunnistimet puhtaina ja jäättöminä.
Puhdistus: Korkeapainepesusuihkun saa koh‐
distaa tunnistimiin vain hetken ajaksi ja vähin‐
tään 30 cm etäisyydeltä.
Kytkeminen päälle ja pois
Kytkeminen päälle automaattisesti
PDC kytkeytyy päälle automaattisesti seuraa‐
vissa tilanteissa:
▷Kun vaihdeasento R kytketään moottorin
käydessä.▷Lähestyttäessä havaittua estettä, kun no‐
peus on alle 4 km/h. Aktivoitumisetäisyys
määräytyy aina tilanteen mukaan.
Automaattinen päällekytkeytyminen esteitä
havaittaessa voidaan kytkeä päälle ja pois
päältä.
iDrive:n avulla:1.”Oma ajoneuvo”2.”Ajoneuvoasetukset”3.”Pysäköinti”4.”PDC:n automaattinen aktivointi”: Vain jos
autossa on vastaava lisävaruste.5.”PDC:n automaattinen aktivointi”
Tämä asetus tallentuu sillä hetkellä käytössä
olevaan profiiliin.
Varustelun mukaan myös kyseinen kameranä‐
kymä kytketään päälle.
Kytkeytyminen automaattisesti pois
päältä eteenpäin ajettaessa
Järjestelmä kytkeytyy pois päältä, kun tietty
ajomatka tai nopeus ylitetään.
Tarvittaessa kytke järjestelmä uudelleen
päälle.
Kytkeminen päälle ja pois päältä
manuaalisesti
Paina näppäintä.
▷Päällä: LED-valo palaa.▷Pois päältä: LED-valo sammuu.
Jos peruutusvaihde on päällä, kun painiketta
painetaan, näkyviin avautuu peruutuskameran
kuva.
Näyttö
Merkkiäänet
Kohteen läheneminen ilmaistaan kohteen etäi‐
syydestä riippuvilla jaksottaisilla äänimerkeillä.
Jos esim. auton takana vasemmalla puolella
havaitaan este, vasemmasta takakaiuttimesta
kuuluu äänimerkki.
Etäisyyden pieneneminen kohteeseen ilmenee
äänimerkkien tihentymisenä.
Jos etäisyys tunnistettuun esteeseen on alle
25 cm, kuuluu jatkuva äänimerkki.
Seite 187Kuljettajaa avustavat toiminnotKäyttö187
Online Edition for Part no. 0140 2 966 480 - X/15

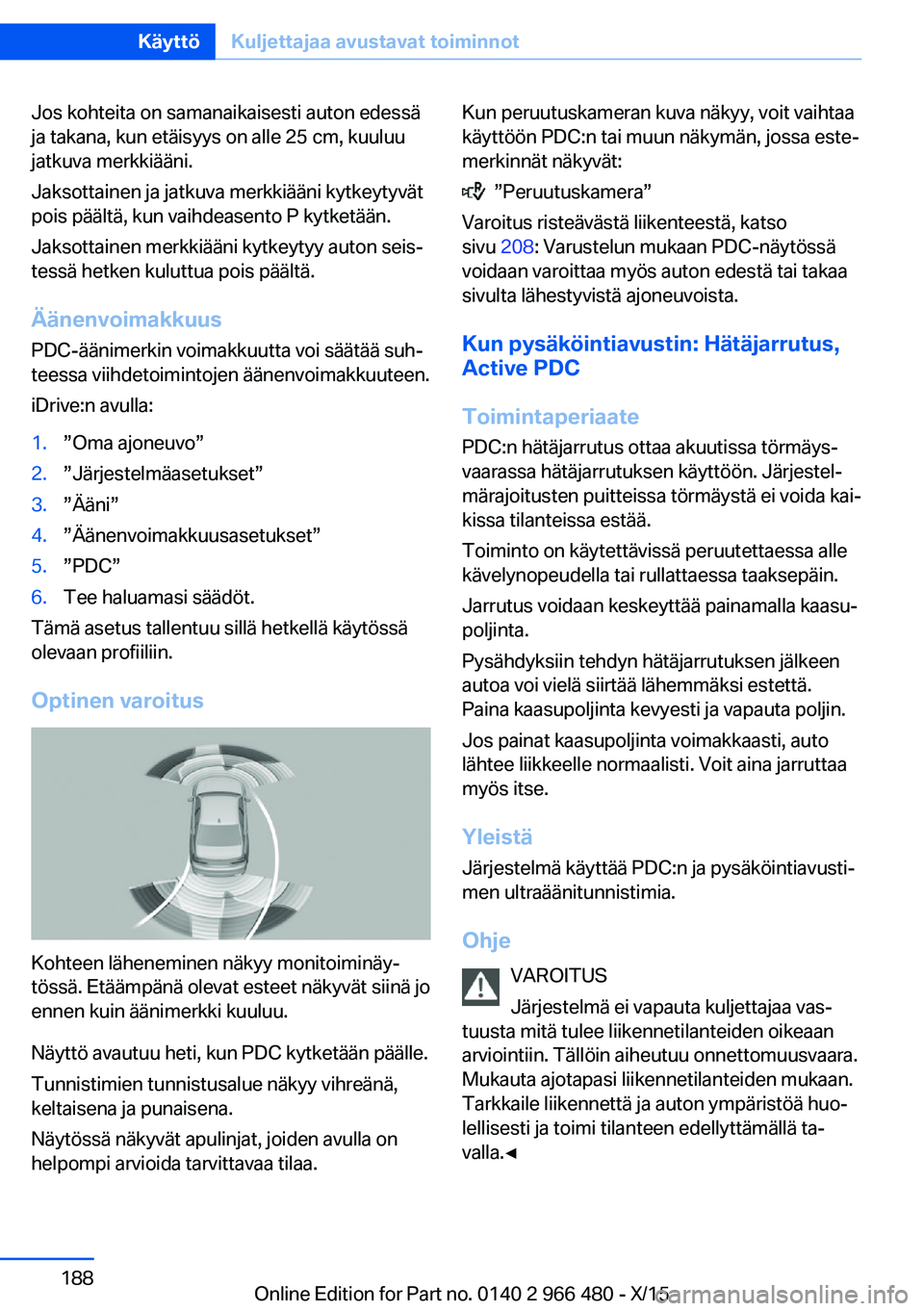

Jos kohteita on samanaikaisesti auton edessä
ja takana, kun etäisyys on alle 25 cm, kuuluu
jatkuva merkkiääni.
Jaksottainen ja jatkuva merkkiääni kytkeytyvät
pois päältä, kun vaihdeasento P kytketään.
Jaksottainen merkkiääni kytkeytyy auton seis‐
tessä hetken kuluttua pois päältä.
Äänenvoimakkuus PDC-äänimerkin voimakkuutta voi säätää suh‐
teessa viihdetoimintojen äänenvoimakkuuteen.
iDrive:n avulla:1.”Oma ajoneuvo”2.”Järjestelmäasetukset”3.”Ääni”4.”Äänenvoimakkuusasetukset”5.”PDC”6.Tee haluamasi säädöt.
Tämä asetus tallentuu sillä hetkellä käytössä
olevaan profiiliin.
Optinen varoitus
Kohteen läheneminen näkyy monitoiminäy‐
tössä. Etäämpänä olevat esteet näkyvät siinä jo
ennen kuin äänimerkki kuuluu.
Näyttö avautuu heti, kun PDC kytketään päälle.
Tunnistimien tunnistusalue näkyy vihreänä,
keltaisena ja punaisena.
Näytössä näkyvät apulinjat, joiden avulla on
helpompi arvioida tarvittavaa tilaa.
Kun peruutuskameran kuva näkyy, voit vaihtaa
käyttöön PDC:n tai muun näkymän, jossa este‐
merkinnät näkyvät:
”Peruutuskamera”
Varoitus risteävästä liikenteestä, katso
sivu 208: Varustelun mukaan PDC-näytössä
voidaan varoittaa myös auton edestä tai takaa
sivulta lähestyvistä ajoneuvoista.
Kun pysäköintiavustin: Hätäjarrutus,
Active PDC
Toimintaperiaate PDC:n hätäjarrutus ottaa akuutissa törmäys‐
vaarassa hätäjarrutuksen käyttöön. Järjestel‐
märajoitusten puitteissa törmäystä ei voida kai‐
kissa tilanteissa estää.
Toiminto on käytettävissä peruutettaessa alle
kävelynopeudella tai rullattaessa taaksepäin.
Jarrutus voidaan keskeyttää painamalla kaasu‐
poljinta.
Pysähdyksiin tehdyn hätäjarrutuksen jälkeen
autoa voi vielä siirtää lähemmäksi estettä.
Paina kaasupoljinta kevyesti ja vapauta poljin.
Jos painat kaasupoljinta voimakkaasti, auto
lähtee liikkeelle normaalisti. Voit aina jarruttaa
myös itse.
Yleistä
Järjestelmä käyttää PDC:n ja pysäköintiavusti‐
men ultraäänitunnistimia.
Ohje VAROITUS
Järjestelmä ei vapauta kuljettajaa vas‐
tuusta mitä tulee liikennetilanteiden oikeaan
arviointiin. Tällöin aiheutuu onnettomuusvaara.
Mukauta ajotapasi liikennetilanteiden mukaan.
Tarkkaile liikennettä ja auton ympäristöä huo‐
lellisesti ja toimi tilanteen edellyttämällä ta‐
valla.◀
Seite 188KäyttöKuljettajaa avustavat toiminnot188
Online Edition for Part no. 0140 2 966 480 - X/15

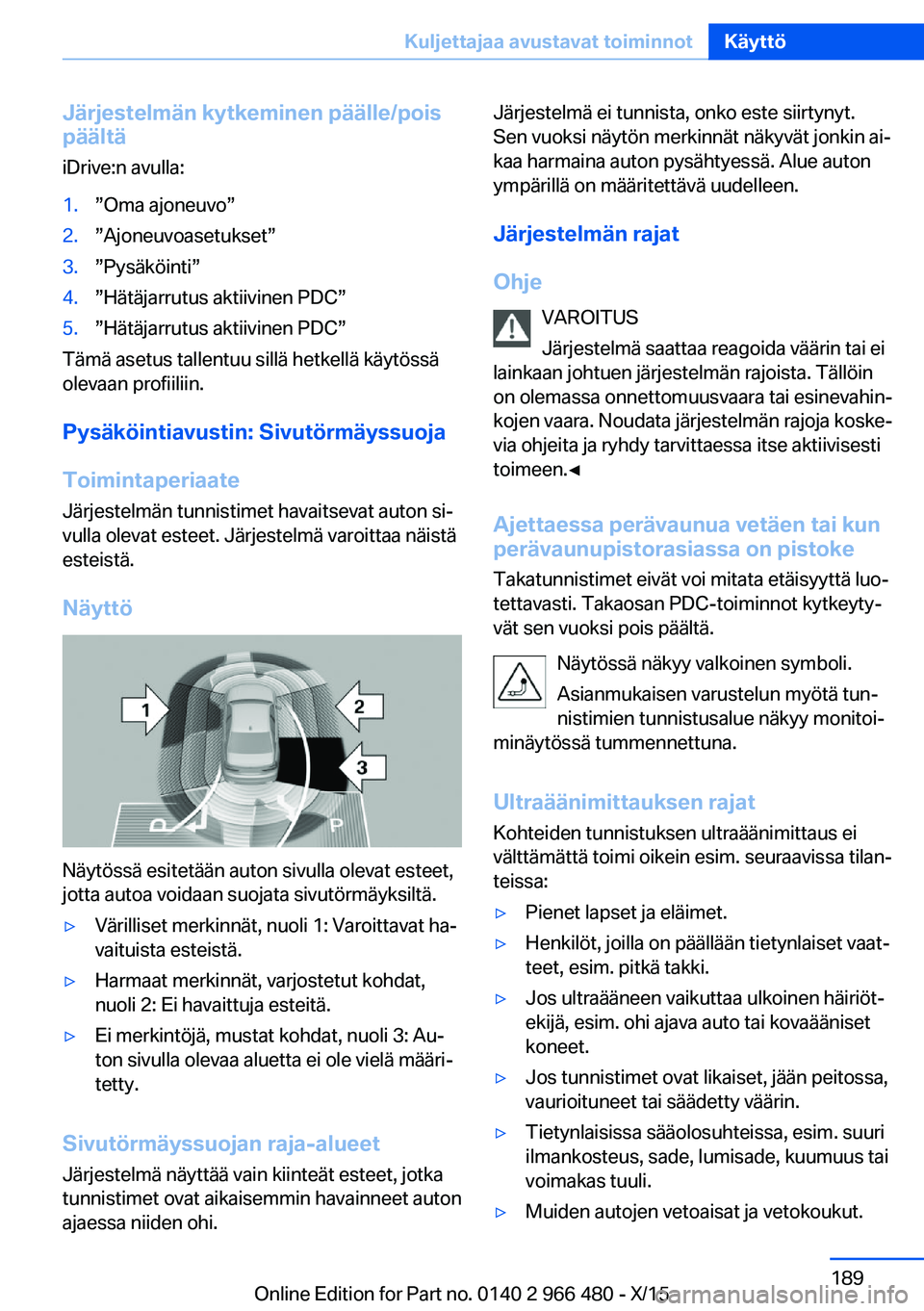

Järjestelmän kytkeminen päälle/pois
päältä
iDrive:n avulla:1.”Oma ajoneuvo”2.”Ajoneuvoasetukset”3.”Pysäköinti”4.”Hätäjarrutus aktiivinen PDC”5.”Hätäjarrutus aktiivinen PDC”
Tämä asetus tallentuu sillä hetkellä käytössä
olevaan profiiliin.
Pysäköintiavustin: SivutörmäyssuojaToimintaperiaate Järjestelmän tunnistimet havaitsevat auton si‐vulla olevat esteet. Järjestelmä varoittaa näistä
esteistä.
Näyttö
Näytössä esitetään auton sivulla olevat esteet,
jotta autoa voidaan suojata sivutörmäyksiltä.
▷Värilliset merkinnät, nuoli 1: Varoittavat ha‐
vaituista esteistä.▷Harmaat merkinnät, varjostetut kohdat,
nuoli 2: Ei havaittuja esteitä.▷Ei merkintöjä, mustat kohdat, nuoli 3: Au‐
ton sivulla olevaa aluetta ei ole vielä määri‐
tetty.
Sivutörmäyssuojan raja-alueet
Järjestelmä näyttää vain kiinteät esteet, jotka
tunnistimet ovat aikaisemmin havainneet auton
ajaessa niiden ohi.
Järjestelmä ei tunnista, onko este siirtynyt.
Sen vuoksi näytön merkinnät näkyvät jonkin ai‐
kaa harmaina auton pysähtyessä. Alue auton
ympärillä on määritettävä uudelleen.
Järjestelmän rajat
Ohje VAROITUS
Järjestelmä saattaa reagoida väärin tai ei
lainkaan johtuen järjestelmän rajoista. Tällöin
on olemassa onnettomuusvaara tai esinevahin‐
kojen vaara. Noudata järjestelmän rajoja koske‐
via ohjeita ja ryhdy tarvittaessa itse aktiivisesti
toimeen.◀
Ajettaessa perävaunua vetäen tai kunperävaunupistorasiassa on pistoke
Takatunnistimet eivät voi mitata etäisyyttä luo‐
tettavasti. Takaosan PDC-toiminnot kytkeyty‐
vät sen vuoksi pois päältä.
Näytössä näkyy valkoinen symboli.
Asianmukaisen varustelun myötä tun‐
nistimien tunnistusalue näkyy monitoi‐
minäytössä tummennettuna.
Ultraäänimittauksen rajat
Kohteiden tunnistuksen ultraäänimittaus ei
välttämättä toimi oikein esim. seuraavissa tilan‐
teissa:▷Pienet lapset ja eläimet.▷Henkilöt, joilla on päällään tietynlaiset vaat‐
teet, esim. pitkä takki.▷Jos ultraääneen vaikuttaa ulkoinen häiriöt‐
ekijä, esim. ohi ajava auto tai kovaääniset
koneet.▷Jos tunnistimet ovat likaiset, jään peitossa,
vaurioituneet tai säädetty väärin.▷Tietynlaisissa sääolosuhteissa, esim. suuri
ilmankosteus, sade, lumisade, kuumuus tai
voimakas tuuli.▷Muiden autojen vetoaisat ja vetokoukut.Seite 189Kuljettajaa avustavat toiminnotKäyttö189
Online Edition for Part no. 0140 2 966 480 - X/15

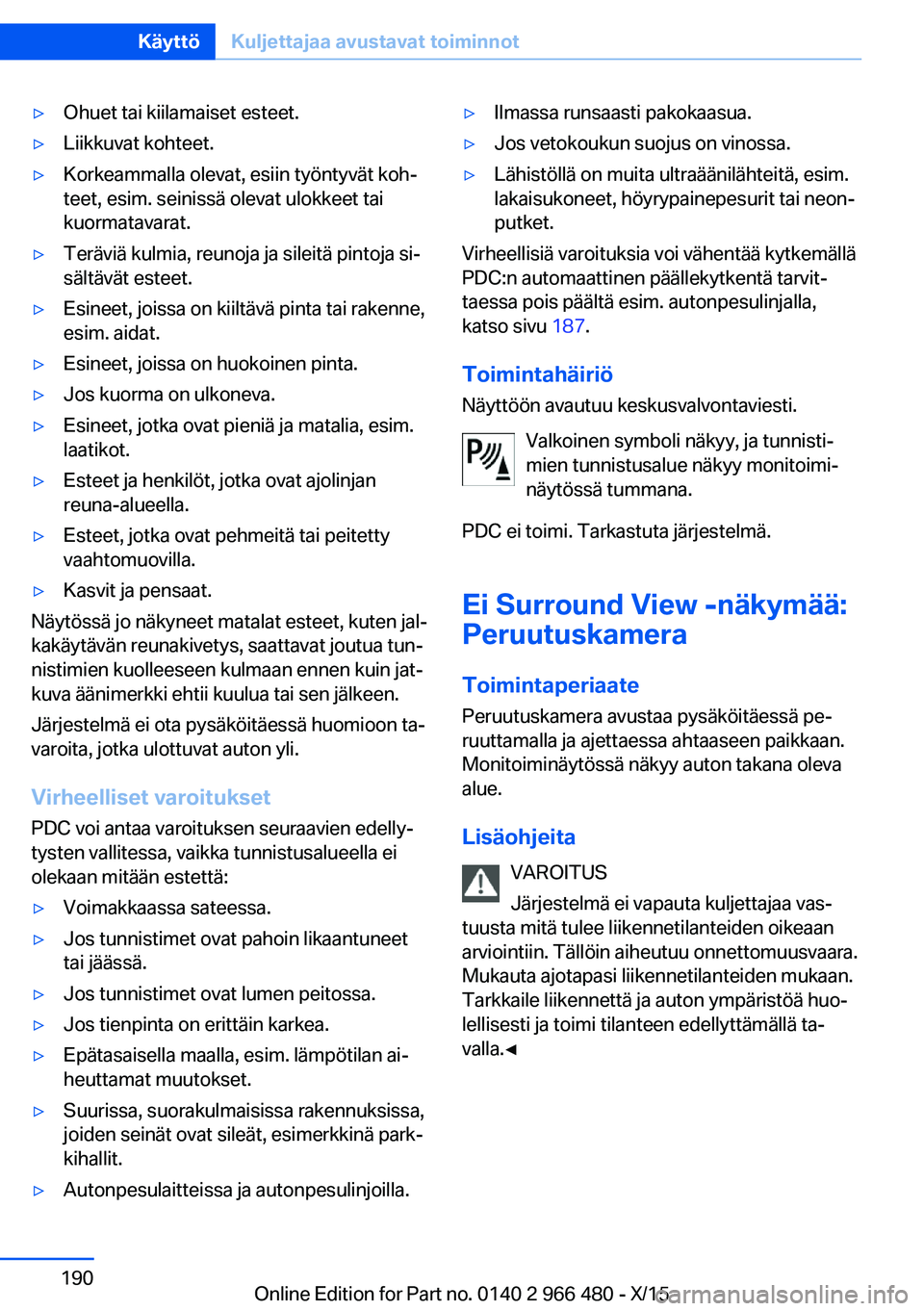

▷Ohuet tai kiilamaiset esteet.▷Liikkuvat kohteet.▷Korkeammalla olevat, esiin työntyvät koh‐
teet, esim. seinissä olevat ulokkeet tai
kuormatavarat.▷Teräviä kulmia, reunoja ja sileitä pintoja si‐
sältävät esteet.▷Esineet, joissa on kiiltävä pinta tai rakenne,
esim. aidat.▷Esineet, joissa on huokoinen pinta.▷Jos kuorma on ulkoneva.▷Esineet, jotka ovat pieniä ja matalia, esim.
laatikot.▷Esteet ja henkilöt, jotka ovat ajolinjan
reuna-alueella.▷Esteet, jotka ovat pehmeitä tai peitetty
vaahtomuovilla.▷Kasvit ja pensaat.
Näytössä jo näkyneet matalat esteet, kuten jal‐
kakäytävän reunakivetys, saattavat joutua tun‐
nistimien kuolleeseen kulmaan ennen kuin jat‐
kuva äänimerkki ehtii kuulua tai sen jälkeen.
Järjestelmä ei ota pysäköitäessä huomioon ta‐
varoita, jotka ulottuvat auton yli.
Virheelliset varoitukset
PDC voi antaa varoituksen seuraavien edelly‐
tysten vallitessa, vaikka tunnistusalueella ei
olekaan mitään estettä:
▷Voimakkaassa sateessa.▷Jos tunnistimet ovat pahoin likaantuneet
tai jäässä.▷Jos tunnistimet ovat lumen peitossa.▷Jos tienpinta on erittäin karkea.▷Epätasaisella maalla, esim. lämpötilan ai‐
heuttamat muutokset.▷Suurissa, suorakulmaisissa rakennuksissa,
joiden seinät ovat sileät, esimerkkinä park‐
kihallit.▷Autonpesulaitteissa ja autonpesulinjoilla.▷Ilmassa runsaasti pakokaasua.▷Jos vetokoukun suojus on vinossa.▷Lähistöllä on muita ultraäänilähteitä, esim.
lakaisukoneet, höyrypainepesurit tai neon‐
putket.
Virheellisiä varoituksia voi vähentää kytkemällä
PDC:n automaattinen päällekytkentä tarvit‐
taessa pois päältä esim. autonpesulinjalla,
katso sivu 187.
Toimintahäiriö
Näyttöön avautuu keskusvalvontaviesti.
Valkoinen symboli näkyy, ja tunnisti‐
mien tunnistusalue näkyy monitoimi‐
näytössä tummana.
PDC ei toimi. Tarkastuta järjestelmä.
Ei Surround View -näkymää:
Peruutuskamera
Toimintaperiaate Peruutuskamera avustaa pysäköitäessä pe‐
ruuttamalla ja ajettaessa ahtaaseen paikkaan.
Monitoiminäytössä näkyy auton takana oleva
alue.
Lisäohjeita VAROITUS
Järjestelmä ei vapauta kuljettajaa vas‐
tuusta mitä tulee liikennetilanteiden oikeaan
arviointiin. Tällöin aiheutuu onnettomuusvaara.
Mukauta ajotapasi liikennetilanteiden mukaan.
Tarkkaile liikennettä ja auton ympäristöä huo‐
lellisesti ja toimi tilanteen edellyttämällä ta‐
valla.◀
Seite 190KäyttöKuljettajaa avustavat toiminnot190
Online Edition for Part no. 0140 2 966 480 - X/15
