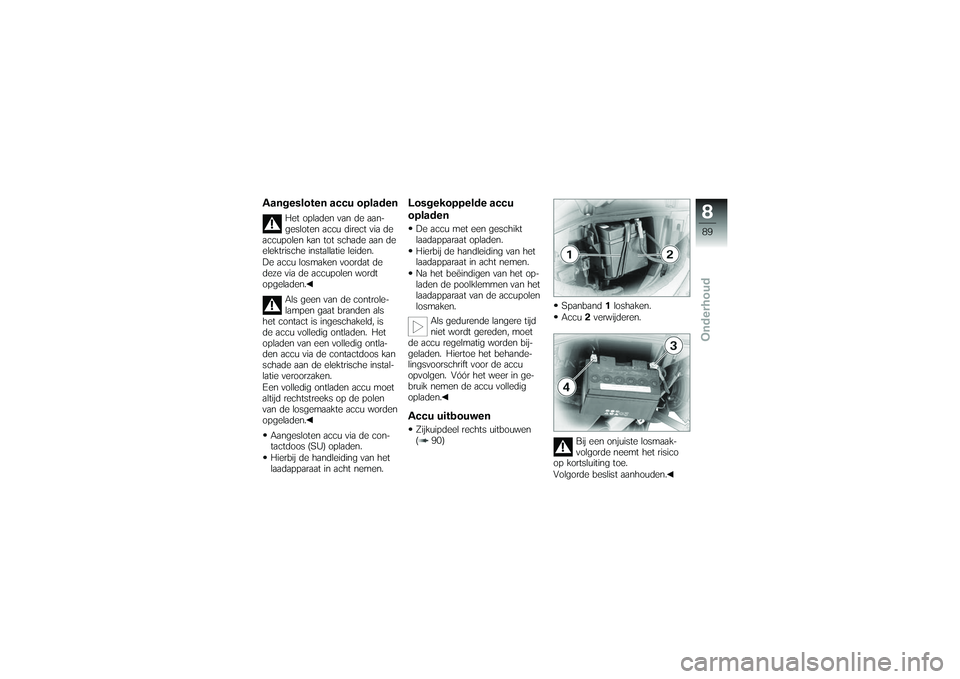

Aangesloten accu opladen
Het opladen van de aan-
gesloten accu direct via de
accupolen kan tot schade aan de
elektrische installatie leiden.
De accu losmaken voordat de
deze via de accupolen wordt
opgeladen.
Als geen van de controle-
lampen gaat branden als
het contact is ingeschakeld, is
de accu volledig ontladen. Het
opladen van een volledig ontla-
den accu via de contactdoos kan
schade aan de elektrische instal-
latie veroorzaken.
Een volledig ontladen accu moet
altijd rechtstreeks op de polen
van de losgemaakte accu worden
opgeladen.
Aangesloten accu via de con-
tactdoos (SU) opladen.
Hierbij de handleiding van het
laadapparaat in acht nemen.
Losgekoppelde accu
opladenDe accu met een geschikt
laadapparaat opladen.
Hierbij de handleiding van het
laadapparaat in acht nemen.
Na het beëindigen van het op-
laden de poolklemmen van het
laadapparaat van de accupolen
losmaken. Als gedurende langere tijd
niet wordt gereden, moet
de accu regelmatig worden bij-
geladen. Hiertoe het behande-
lingsvoorschrift voor de accu
opvolgen. Vóór het weer in ge-
bruik nemen de accu volledig
opladen.Accu uitbouwenZijkuipdeel rechts uitbouwen
( 90) Spanband
1loshaken.
Accu 2verwijderen.
Bij een onjuiste losmaak-
volgorde neemt het risico
op kortsluiting toe.
Volgorde beslist aanhouden.
889zOnderhoud

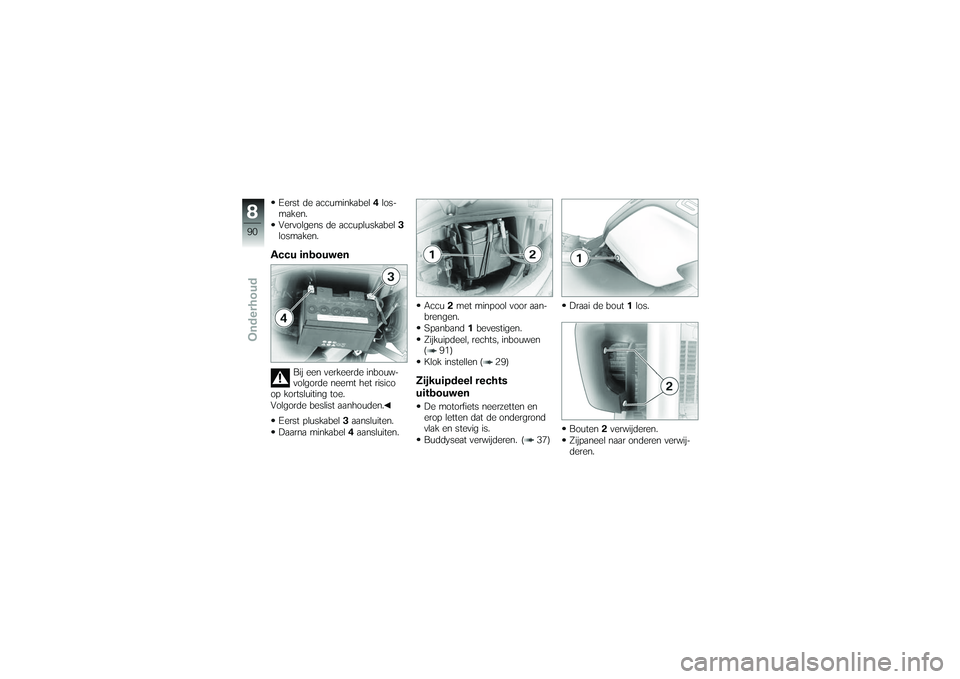

Eerst de accuminkabel4los-
maken.
Vervolgens de accupluskabel 3
losmaken.Accu inbouwen
Bij een verkeerde inbouw-
volgorde neemt het risico
op kortsluiting toe.
Volgorde beslist aanhouden.
Eerst pluskabel 3aansluiten.
Daarna minkabel 4aansluiten. Accu
2met minpool voor aan-
brengen.
Spanband 1bevestigen.
Zijkuipdeel, rechts, inbouwen
( 91)
Klok instellen ( 29)
Zijkuipdeel rechts
uitbouwenDe motorfiets neerzetten en
erop letten dat de ondergrond
vlak en stevig is.
Buddyseat verwijderen. ( 37) Draai de bout
1los.
Bouten 2verwijderen.
Zijpaneel naar onderen verwij-
deren.
890zOnderhoud

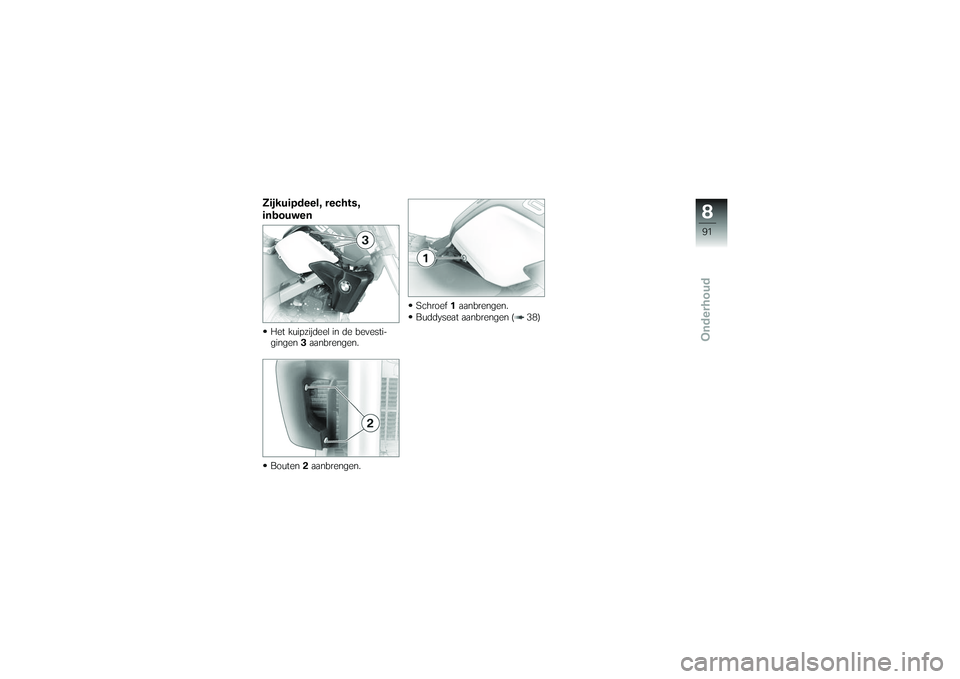

Zijkuipdeel, rechts,
inbouwenHet kuipzijdeel in de bevesti-
gingen3aanbrengen.
Bouten 2aanbrengen. Schroef
1aanbrengen.
Buddyseat aanbrengen ( 38)
891zOnderhoud

892zOnderhoud

Onderhoud
Onderhoud
Onderhoudsmiddelen................ 94
Wassen . . ............................ 94
Reiniging kwetsbare motorfietsonder-
delen ................................ 94
Lakonderhoud ....................... 95
Conservering . ....................... 96
Motorfiets buiten gebruik stellen ..... 96
Motorfiets in gebruik nemen . . ....... 96
993zOnderhoud

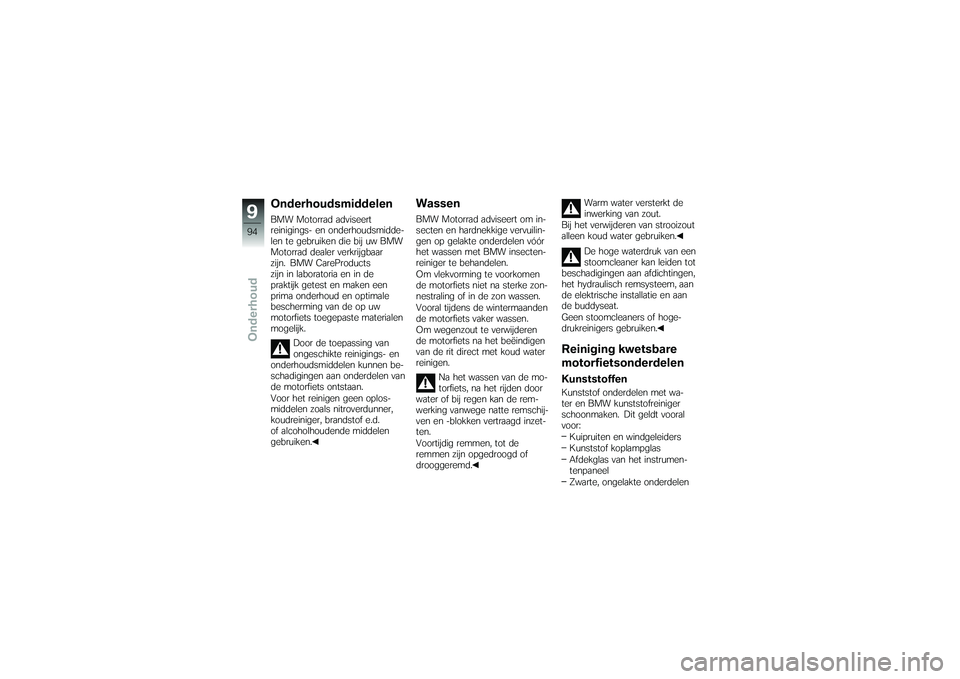

OnderhoudsmiddelenBMW Motorrad adviseert
reinigings- en onderhoudsmidde-
len te gebruiken die bij uw BMW
Motorrad dealer verkrijgbaar
zijn. BMW CareProducts
zijn in laboratoria en in de
praktijk getest en maken een
prima onderhoud en optimale
bescherming van de op uw
motorfiets toegepaste materialen
mogelijk.Door de toepassing van
ongeschikte reinigings- en
onderhoudsmiddelen kunnen be-
schadigingen aan onderdelen van
de motorfiets ontstaan.
Voor het reinigen geen oplos-
middelen zoals nitroverdunner,
koudreiniger, brandstof e.d.
of alcoholhoudende middelen
gebruiken.
WassenBMW Motorrad adviseert om in-
secten en hardnekkige vervuilin-
gen op gelakte onderdelen vóór
het wassen met BMW insecten-
reiniger te behandelen.
Om vlekvorming te voorkomen
de motorfiets niet na sterke zon-
nestraling of in de zon wassen.
Vooral tijdens de wintermaanden
de motorfiets vaker wassen.
Om wegenzout te verwijderen
de motorfiets na het beëindigen
van de rit direct met koud water
reinigen.
Na het wassen van de mo-
torfiets, na het rijden door
water of bij regen kan de rem-
werking vanwege natte remschij-
ven en -blokken vertraagd inzet-
ten.
Voortijdig remmen, tot de
remmen zijn opgedroogd of
drooggeremd. Warm water versterkt de
inwerking van zout.
Bij het verwijderen van strooizout
alleen koud water gebruiken.
De hoge waterdruk van een
stoomcleaner kan leiden tot
beschadigingen aan afdichtingen,
het hydraulisch remsysteem, aan
de elektrische installatie en aan
de buddyseat.
Geen stoomcleaners of hoge-
drukreinigers gebruiken.
Reiniging kwetsbare
motorfietsonderdelenKunststoffenKunststof onderdelen met wa-
ter en BMW kunststofreiniger
schoonmaken. Dit geldt vooral
voor:
Kuipruiten en windgeleiders
Kunststof koplampglas
Afdekglas van het instrumen-
tenpaneel
Zwarte, ongelakte onderdelen
994zOnderhoud

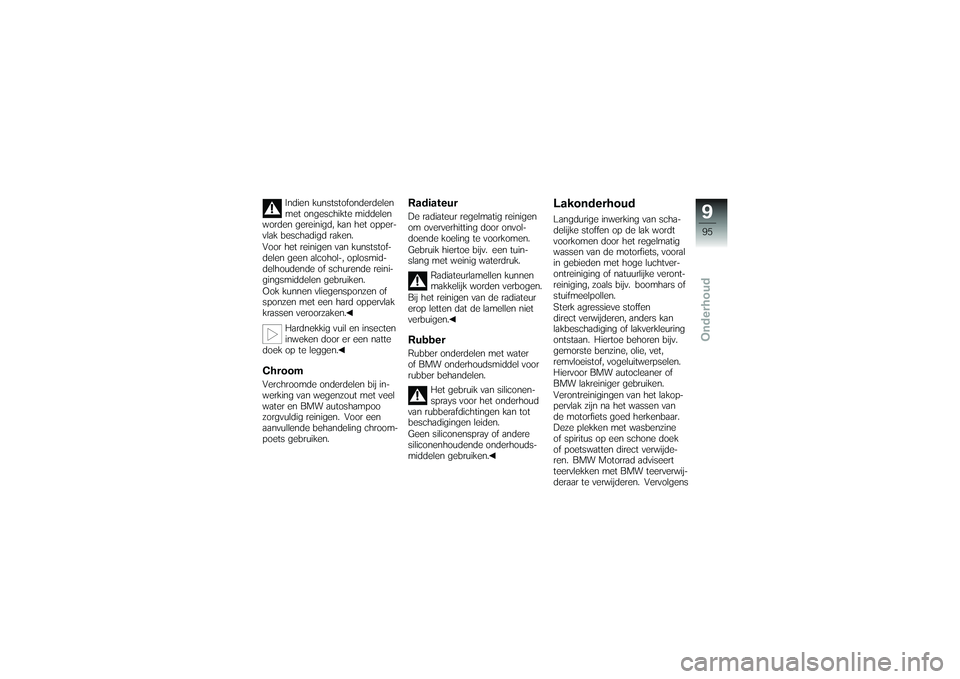

Indien kunststofonderdelen
met ongeschikte middelen
worden gereinigd, kan het opper-
vlak beschadigd raken.
Voor het reinigen van kunststof-
delen geen alcohol-, oplosmid-
delhoudende of schurende reini-
gingsmiddelen gebruiken.
Ook kunnen vliegensponzen of
sponzen met een hard oppervlak
krassen veroorzaken.
Hardnekkig vuil en insecten
inweken door er een natte
doek op te leggen.
ChroomVerchroomde onderdelen bij in-
werking van wegenzout met veel
water en BMW autoshampoo
zorgvuldig reinigen. Voor een
aanvullende behandeling chroom-
poets gebruiken.
RadiateurDe radiateur regelmatig reinigen
om oververhitting door onvol-
doende koeling te voorkomen.
Gebruik hiertoe bijv. een tuin-
slang met weinig waterdruk.
Radiateurlamellen kunnen
makkelijk worden verbogen.
Bij het reinigen van de radiateur
erop letten dat de lamellen niet
verbuigen.RubberRubber onderdelen met water
of BMW onderhoudsmiddel voor
rubber behandelen.
Het gebruik van siliconen-
sprays voor het onderhoud
van rubberafdichtingen kan tot
beschadigingen leiden.
Geen siliconenspray of andere
siliconenhoudende onderhouds-
middelen gebruiken.
LakonderhoudLangdurige inwerking van scha-
delijke stoffen op de lak wordt
voorkomen door het regelmatig
wassen van de motorfiets, vooral
in gebieden met hoge luchtver-
ontreiniging of natuurlijke veront-
reiniging, zoals bijv. boomhars of
stuifmeelpollen.
Sterk agressieve stoffen
direct verwijderen, anders kan
lakbeschadiging of lakverkleuring
ontstaan. Hiertoe behoren bijv.
gemorste benzine, olie, vet,
remvloeistof, vogeluitwerpselen.
Hiervoor BMW autocleaner of
BMW lakreiniger gebruiken.
Verontreinigingen van het lakop-
pervlak zijn na het wassen van
de motorfiets goed herkenbaar.
Deze plekken met wasbenzine
of spiritus op een schone doek
of poetswatten direct verwijde-
ren. BMW Motorrad adviseert
teervlekken met BMW teerverwij-
deraar te verwijderen. Vervolgens
995zOnderhoud

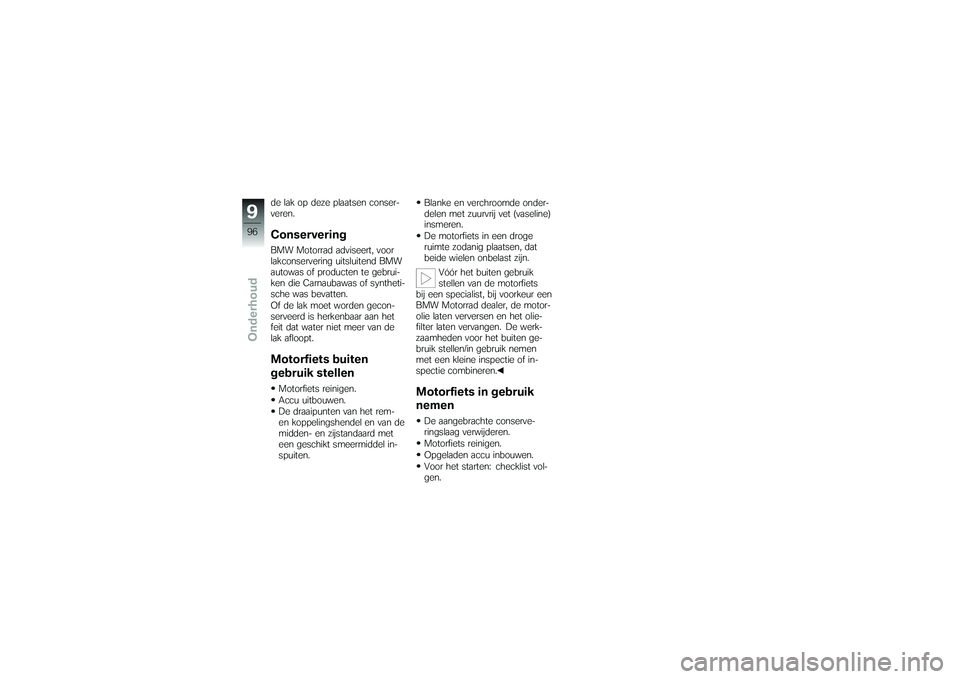

de lak op deze plaatsen conser-
veren.ConserveringBMW Motorrad adviseert, voor
lakconservering uitsluitend BMW
autowas of producten te gebrui-
ken die Carnaubawas of syntheti-
sche was bevatten.
Of de lak moet worden gecon-
serveerd is herkenbaar aan het
feit dat water niet meer van de
lak afloopt.Motorfiets buiten
gebruik stellenMotorfiets reinigen.
Accu uitbouwen.
De draaipunten van het rem-
en koppelingshendel en van de
midden- en zijstandaard met
een geschikt smeermiddel in-
spuiten.Blanke en verchroomde onder-
delen met zuurvrij vet (vaseline)
insmeren.
De motorfiets in een droge
ruimte zodanig plaatsen, dat
beide wielen onbelast zijn.
Vóór het buiten gebruik
stellen van de motorfiets
bij een specialist, bij voorkeur een
BMW Motorrad dealer, de motor-
olie laten verversen en het olie-
filter laten vervangen. De werk-
zaamheden voor het buiten ge-
bruik stellen/in gebruik nemen
met een kleine inspectie of in-
spectie combineren.
Motorfiets in gebruik
nemenDe aangebrachte conserve-
ringslaag verwijderen.
Motorfiets reinigen.
Opgeladen accu inbouwen.
Voor het starten: checklist vol-
gen.
996zOnderhoud

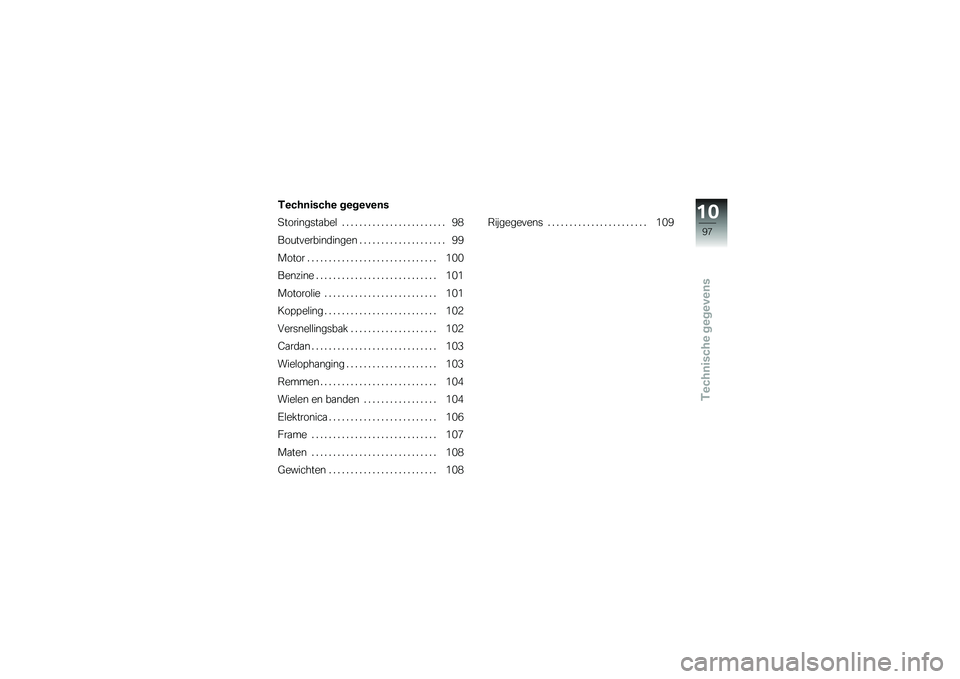

Technische gegevens
Technische gegevens
Storingstabel ........................ 98
Boutverbindingen . . . ................. 99
Motor .............................. 100
Benzine . . .......................... 101
Motorolie .......................... 101
Koppeling .......................... 102
Versnellingsbak .................... 102
Cardan . . . .......................... 103
Wielophanging ..................... 103
Remmen . .......................... 104
Wielen en banden . . ............... 104
Elektronica ......................... 106
Frame . . . .......................... 107
Maten . . . .......................... 108
Gewichten ......................... 108 Rijgegevens . .
..................... 109
1097zTechnische gegevens

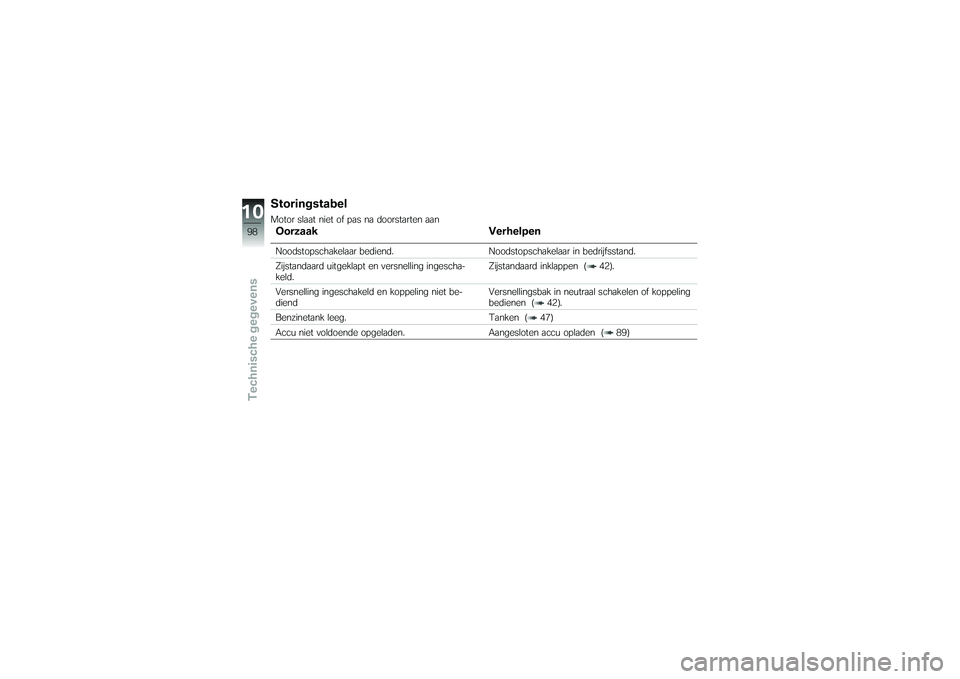

StoringstabelMotor slaat niet of pas na doorstarten aanOorzaakVerhelpenNoodstopschakelaar bediend. Noodstopschakelaar in bedrijfsstand.
Zijstandaard uitgeklapt en versnelling ingescha-
keld. Zijstandaard inklappen ( 42).
Versnelling ingeschakeld en koppeling niet be-
diend Versnellingsbak in neutraal schakelen of koppeling
bedienen ( 42).
Benzinetank leeg. Tanken ( 47)
Accu niet voldoende opgeladen. Aangesloten accu opladen ( 89)
1098zTechnische gegevens
