BMW MOTORRAD G 650 XCOUNTRY 2007 Handleiding (in Dutch)

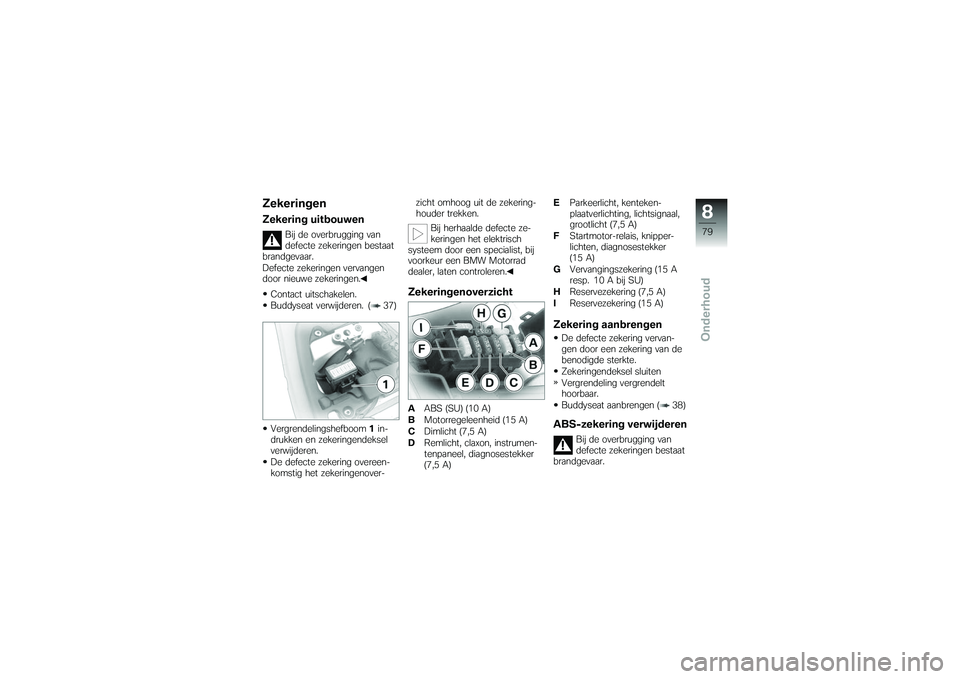

ZekeringenZekering uitbouwen
Bij de overbrugging van
defecte zekeringen bestaat
brandgevaar.
Defecte zekeringen vervangen
door nieuwe zekeringen.
Contact uitschakelen.
Buddyseat verwijderen. ( 37)
Vergrendelingshefboom 1in-
drukken en zekeringendeksel
verwijderen.
De defecte zekering overeen-
komstig het zekeringenover- zicht omhoog uit de zekering-
houder trekken.
Bij herhaalde defecte ze-
keringen het elektrisch
systeem door een specialist, bij
voorkeur een BMW Motorrad
dealer, laten controleren.
ZekeringenoverzichtA ABS (SU) (10 A)
B Motorregeleenheid (15 A)
C Dimlicht (7,5 A)
D Remlicht, claxon, instrumen-
tenpaneel, diagnosestekker
(7,5 A) E
Parkeerlicht, kenteken-
plaatverlichting, lichtsignaal,
grootlicht (7,5 A)
F Startmotor-relais, knipper-
lichten, diagnosestekker
(15 A)
G Vervangingszekering (15 A
resp. 10 A bij SU)
H Reservezekering (7,5 A)
I Reservezekering (15 A)
Zekering aanbrengenDe defecte zekering vervan-
gen door een zekering van de
benodigde sterkte.
Zekeringendeksel sluiten
Vergrendeling vergrendelt
hoorbaar.
Buddyseat aanbrengen ( 38)ABS-zekering verwijderen
Bij de overbrugging van
defecte zekeringen bestaat
brandgevaar.
879zOnderhoud

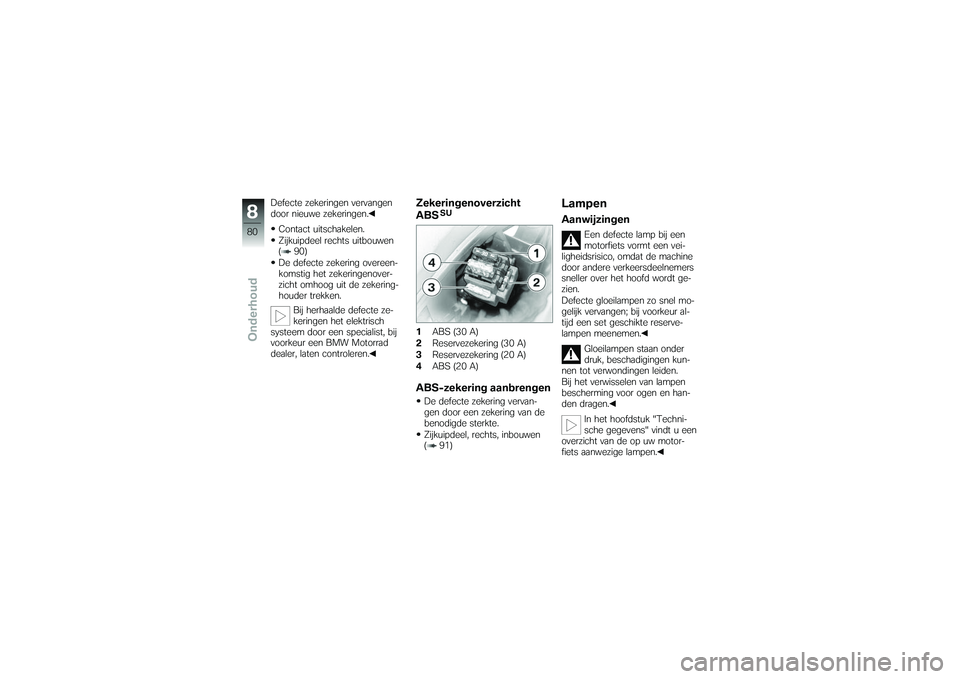

Defecte zekeringen vervangen
door nieuwe zekeringen.Contact uitschakelen.
Zijkuipdeel rechts uitbouwen
( 90)
De defecte zekering overeen-
komstig het zekeringenover-
zicht omhoog uit de zekering-
houder trekken. Bij herhaalde defecte ze-
keringen het elektrisch
systeem door een specialist, bij
voorkeur een BMW Motorrad
dealer, laten controleren.
Zekeringenoverzicht
ABS
SU
1 ABS (30 A)
2 Reservezekering (30 A)
3 Reservezekering (20 A)
4 ABS (20 A)ABS-zekering aanbrengenDe defecte zekering vervan-
gen door een zekering van de
benodigde sterkte.
Zijkuipdeel, rechts, inbouwen
( 91)
LampenAanwijzingen
Een defecte lamp bij een
motorfiets vormt een vei-
ligheidsrisico, omdat de machine
door andere verkeersdeelnemers
sneller over het hoofd wordt ge-
zien.
Defecte gloeilampen zo snel mo-
gelijk vervangen; bij voorkeur al-
tijd een set geschikte reserve-
lampen meenemen.
Gloeilampen staan onder
druk, beschadigingen kun-
nen tot verwondingen leiden.
Bij het verwisselen van lampen
bescherming voor ogen en han-
den dragen.
In het hoofdstuk "Techni-
sche gegevens" vindt u een
overzicht van de op uw motor-
fiets aanwezige lampen.
880zOnderhoud

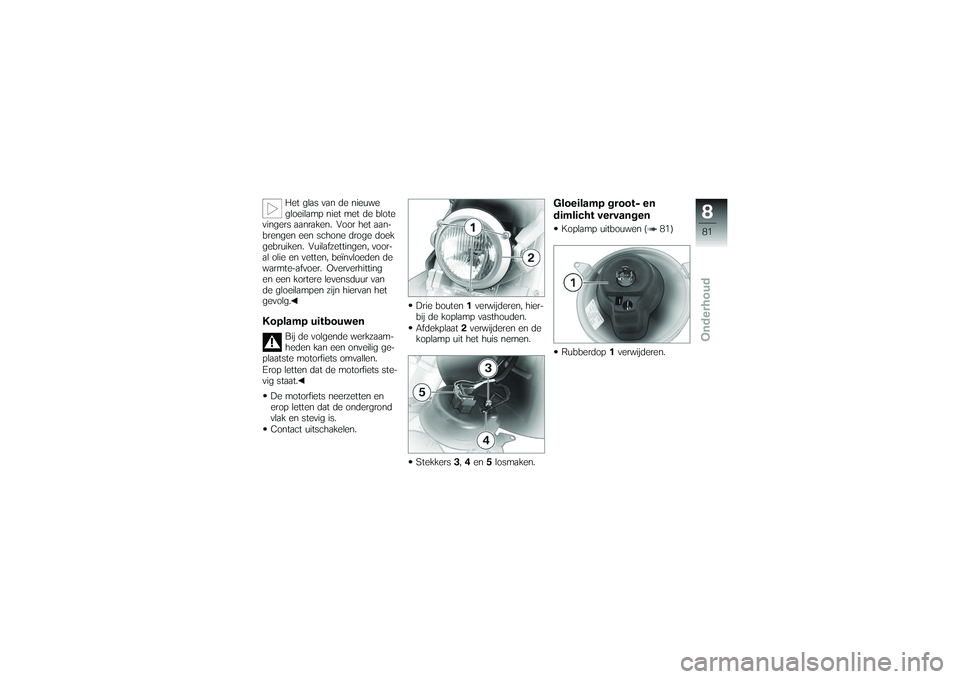

Het glas van de nieuwe
gloeilamp niet met de blote
vingers aanraken. Voor het aan-
brengen een schone droge doek
gebruiken. Vuilafzettingen, voor-
al olie en vetten, beïnvloeden de
warmte-afvoer. Oververhitting
en een kortere levensduur van
de gloeilampen zijn hiervan het
gevolg.
Koplamp uitbouwen
Bij de volgende werkzaam-
heden kan een onveilig ge-
plaatste motorfiets omvallen.
Erop letten dat de motorfiets ste-
vig staat.
De motorfiets neerzetten en
erop letten dat de ondergrond
vlak en stevig is.
Contact uitschakelen. Drie bouten
1verwijderen, hier-
bij de koplamp vasthouden.
Afdekplaat 2verwijderen en de
koplamp uit het huis nemen.
Stekkers 3,4 en 5losmaken.
Gloeilamp groot- en
dimlicht vervangenKoplamp uitbouwen ( 81)
Rubberdop 1verwijderen.
881zOnderhoud

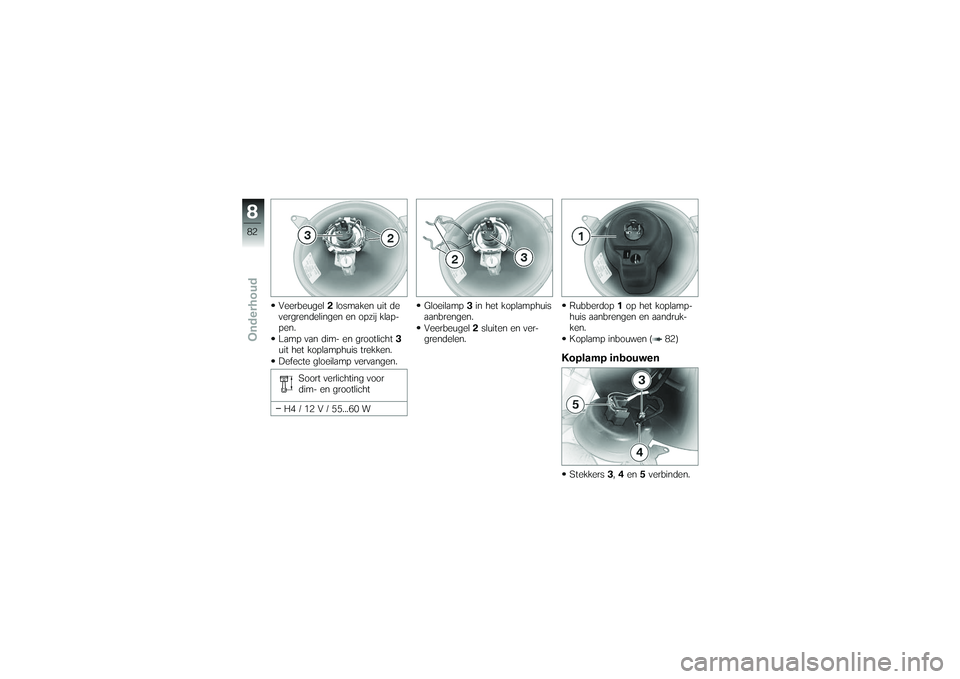

Veerbeugel2losmaken uit de
vergrendelingen en opzij klap-
pen.
Lamp van dim- en grootlicht 3
uit het koplamphuis trekken.
Defecte gloeilamp vervangen.
Soort verlichting voor
dim- en grootlicht
H4 / 12 V / 55...60 W Gloeilamp
3in het koplamphuis
aanbrengen.
Veerbeugel 2sluiten en ver-
grendelen. Rubberdop
1op het koplamp-
huis aanbrengen en aandruk-
ken.
Koplamp inbouwen ( 82)
Koplamp inbouwenStekkers 3,4 en 5verbinden.
882zOnderhoud

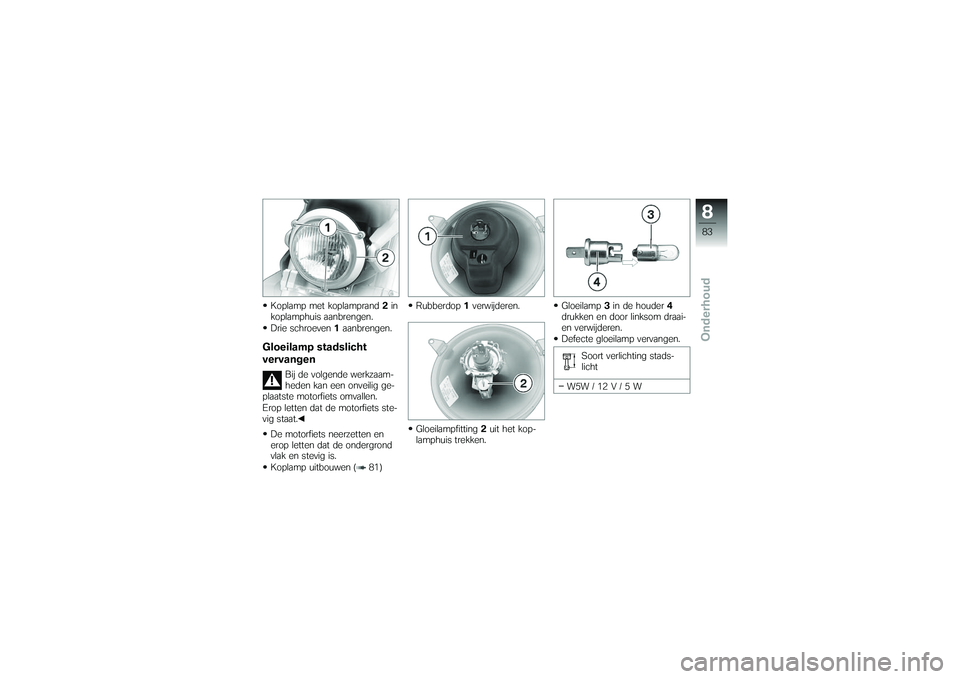

Koplamp met koplamprand2in
koplamphuis aanbrengen.
Drie schroeven 1aanbrengen.Gloeilamp stadslicht
vervangen
Bij de volgende werkzaam-
heden kan een onveilig ge-
plaatste motorfiets omvallen.
Erop letten dat de motorfiets ste-
vig staat.
De motorfiets neerzetten en
erop letten dat de ondergrond
vlak en stevig is.
Koplamp uitbouwen ( 81) Rubberdop
1verwijderen.
Gloeilampfitting 2uit het kop-
lamphuis trekken. Gloeilamp
3in de houder 4
drukken en door linksom draai-
en verwijderen.
Defecte gloeilamp vervangen.
Soort verlichting stads-
licht
W5W / 12 V / 5 W
883zOnderhoud

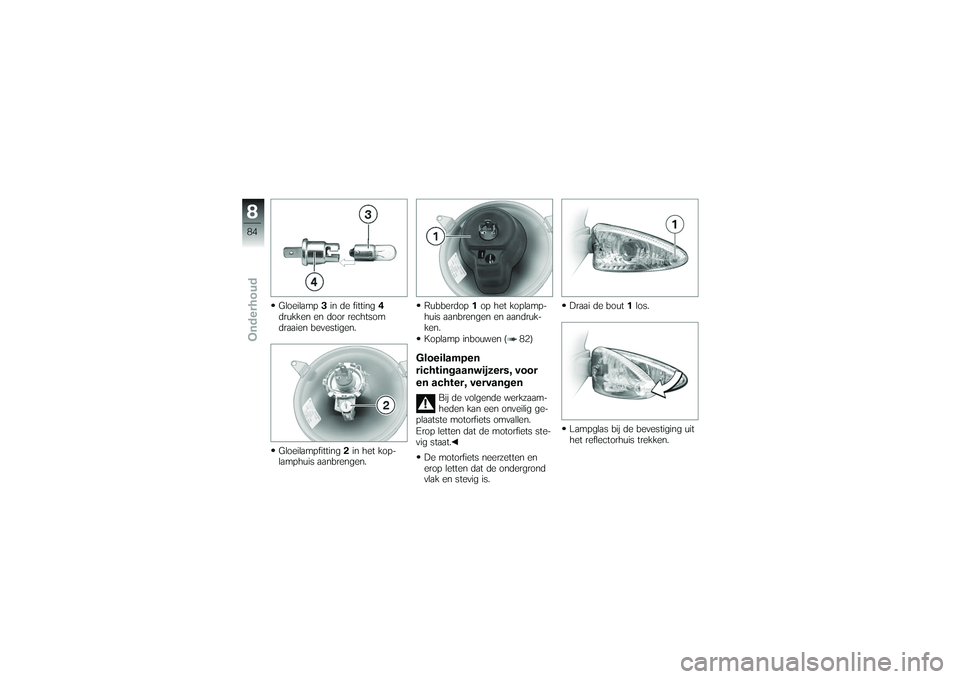

Gloeilamp3in de fitting 4
drukken en door rechtsom
draaien bevestigen.
Gloeilampfitting 2in het kop-
lamphuis aanbrengen. Rubberdop
1op het koplamp-
huis aanbrengen en aandruk-
ken.
Koplamp inbouwen ( 82)
Gloeilampen
richtingaanwijzers, voor
en achter, vervangen
Bij de volgende werkzaam-
heden kan een onveilig ge-
plaatste motorfiets omvallen.
Erop letten dat de motorfiets ste-
vig staat.
De motorfiets neerzetten en
erop letten dat de ondergrond
vlak en stevig is. Draai de bout
1los.
Lampglas bij de bevestiging uit
het reflectorhuis trekken.
884zOnderhoud

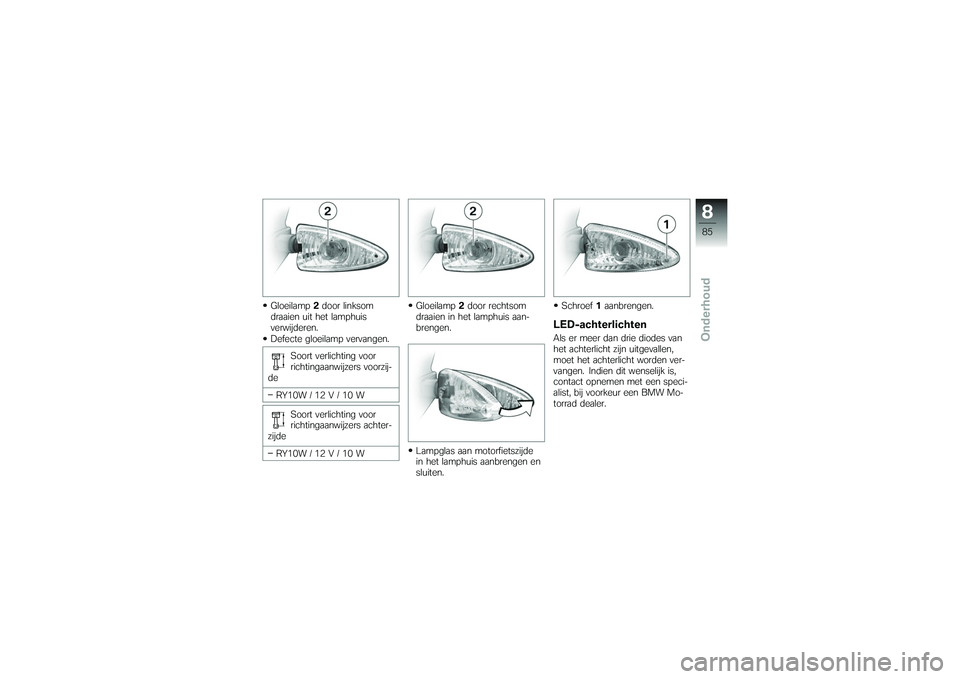

Gloeilamp2door linksom
draaien uit het lamphuis
verwijderen.
Defecte gloeilamp vervangen.
Soort verlichting voor
richtingaanwijzers voorzij-
de
RY10W / 12 V / 10 W
Soort verlichting voor
richtingaanwijzers achter-
zijde
RY10W / 12 V / 10 W Gloeilamp
2door rechtsom
draaien in het lamphuis aan-
brengen.
Lampglas aan motorfietszijde
in het lamphuis aanbrengen en
sluiten. Schroef
1aanbrengen.
LED-achterlichtenAls er meer dan drie diodes van
het achterlicht zijn uitgevallen,
moet het achterlicht worden ver-
vangen. Indien dit wenselijk is,
contact opnemen met een speci-
alist, bij voorkeur een BMW Mo-
torrad dealer.
885zOnderhoud

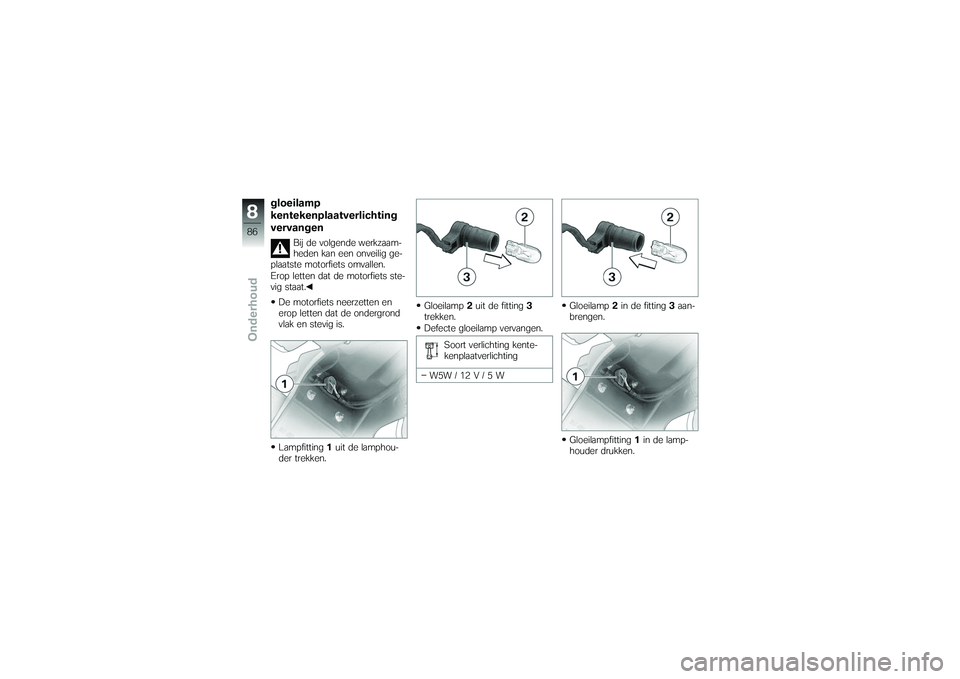

gloeilamp
kentekenplaatverlichting
vervangen
Bij de volgende werkzaam-
heden kan een onveilig ge-
plaatste motorfiets omvallen.
Erop letten dat de motorfiets ste-
vig staat.
De motorfiets neerzetten en
erop letten dat de ondergrond
vlak en stevig is.
Lampfitting 1uit de lamphou-
der trekken. Gloeilamp
2uit de fitting 3
trekken.
Defecte gloeilamp vervangen.
Soort verlichting kente-
kenplaatverlichting
W5W/12V/5W Gloeilamp
2in de fitting 3aan-
brengen.
Gloeilampfitting 1in de lamp-
houder drukken.
886zOnderhoud

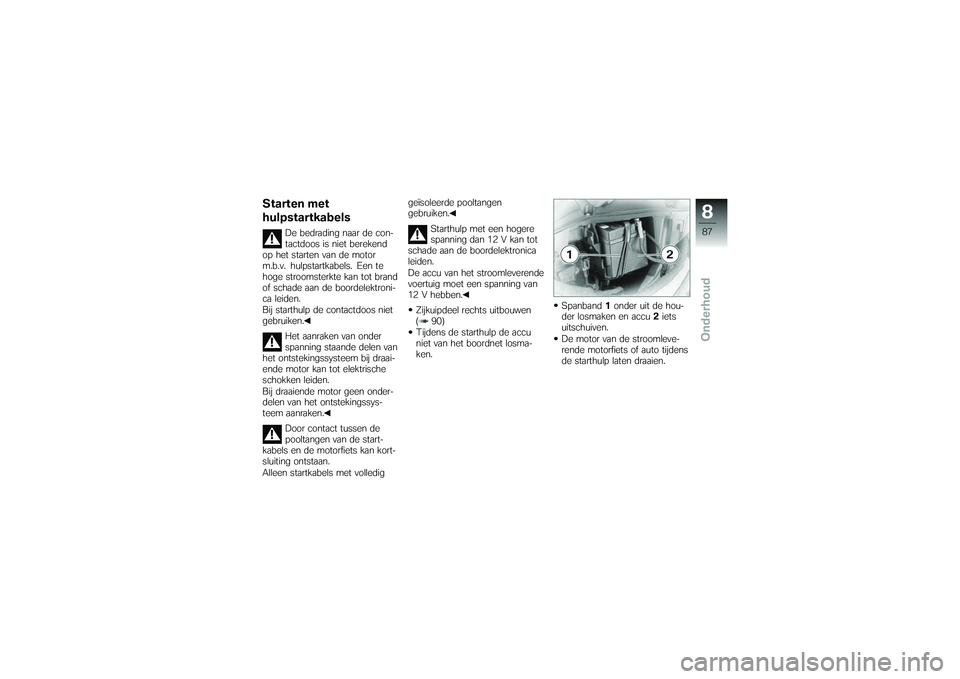

Starten met
hulpstartkabels
De bedrading naar de con-
tactdoos is niet berekend
op het starten van de motor
m.b.v. hulpstartkabels. Een te
hoge stroomsterkte kan tot brand
of schade aan de boordelektroni-
ca leiden.
Bij starthulp de contactdoos niet
gebruiken.
Het aanraken van onder
spanning staande delen van
het ontstekingssysteem bij draai-
ende motor kan tot elektrische
schokken leiden.
Bij draaiende motor geen onder-
delen van het ontstekingssys-
teem aanraken.
Door contact tussen de
pooltangen van de start-
kabels en de motorfiets kan kort-
sluiting ontstaan.
Alleen startkabels met volledig geïsoleerde pooltangen
gebruiken.
Starthulp met een hogere
spanning dan 12 V kan tot
schade aan de boordelektronica
leiden.
De accu van het stroomleverende
voertuig moet een spanning van
12 V hebben.
Zijkuipdeel rechts uitbouwen
( 90)
Tijdens de starthulp de accu
niet van het boordnet losma-
ken. Spanband
1onder uit de hou-
der losmaken en accu 2iets
uitschuiven.
De motor van de stroomleve-
rende motorfiets of auto tijdens
de starthulp laten draaien.
887zOnderhoud

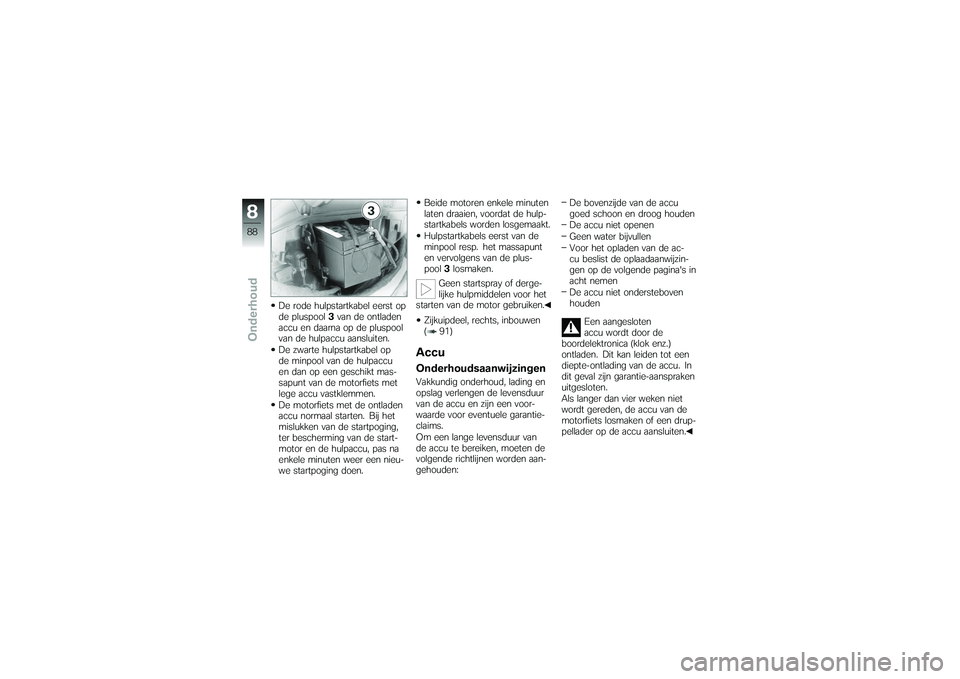

De rode hulpstartkabel eerst op
de pluspool3van de ontladen
accu en daarna op de pluspool
van de hulpaccu aansluiten.
De zwarte hulpstartkabel op
de minpool van de hulpaccu
en dan op een geschikt mas-
sapunt van de motorfiets met
lege accu vastklemmen.
De motorfiets met de ontladen
accu normaal starten. Bij het
mislukken van de startpoging,
ter bescherming van de start-
motor en de hulpaccu, pas na
enkele minuten weer een nieu-
we startpoging doen. Beide motoren enkele minuten
laten draaien, voordat de hulp-
startkabels worden losgemaakt.
Hulpstartkabels eerst van de
minpool resp. het massapunt
en vervolgens van de plus-
pool
3losmaken.
Geen startspray of derge-
lijke hulpmiddelen voor het
starten van de motor gebruiken.
Zijkuipdeel, rechts, inbouwen
( 91)
AccuOnderhoudsaanwijzingenVakkundig onderhoud, lading en
opslag verlengen de levensduur
van de accu en zijn een voor-
waarde voor eventuele garantie-
claims.
Om een lange levensduur van
de accu te bereiken, moeten de
volgende richtlijnen worden aan-
gehouden: De bovenzijde van de accu
goed schoon en droog houden
De accu niet openen
Geen water bijvullen
Voor het opladen van de ac-
cu beslist de oplaadaanwijzin-
gen op de volgende pagina's in
acht nemen
De accu niet ondersteboven
houden
Een aangesloten
accu wordt door de
boordelektronica (klok enz.)
ontladen. Dit kan leiden tot een
diepte-ontlading van de accu. In
dit geval zijn garantie-aanspraken
uitgesloten.
Als langer dan vier weken niet
wordt gereden, de accu van de
motorfiets losmaken of een drup-
pellader op de accu aansluiten.
888zOnderhoud
