BMW MOTORRAD G 650 XCOUNTRY 2007 Handleiding (in Dutch)

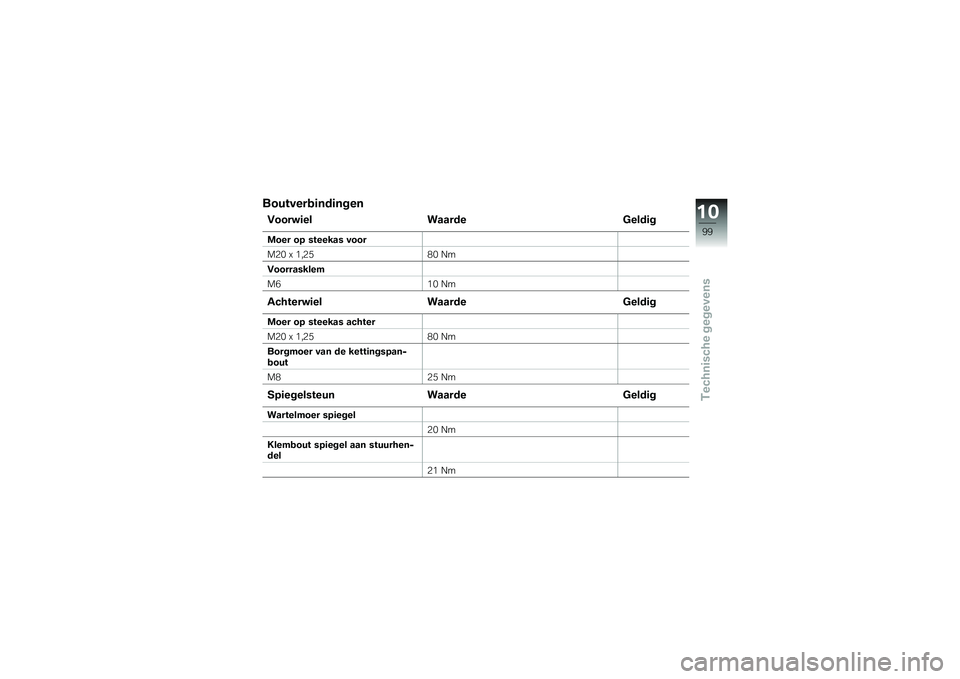

BoutverbindingenVoorwielWaarde GeldigMoer op steekas voor
M20 x 1,2580 Nm
Voorrasklem
M6 10 NmAchterwielWaarde GeldigMoer op steekas achter
M20 x 1,2580 Nm
Borgmoer van de kettingspan-
bout
M8 25 NmSpiegelsteunWaarde GeldigWartelmoer spiegel
20 Nm
Klembout spiegel aan stuurhen-
del 21 Nm
1099zTechnische gegevens

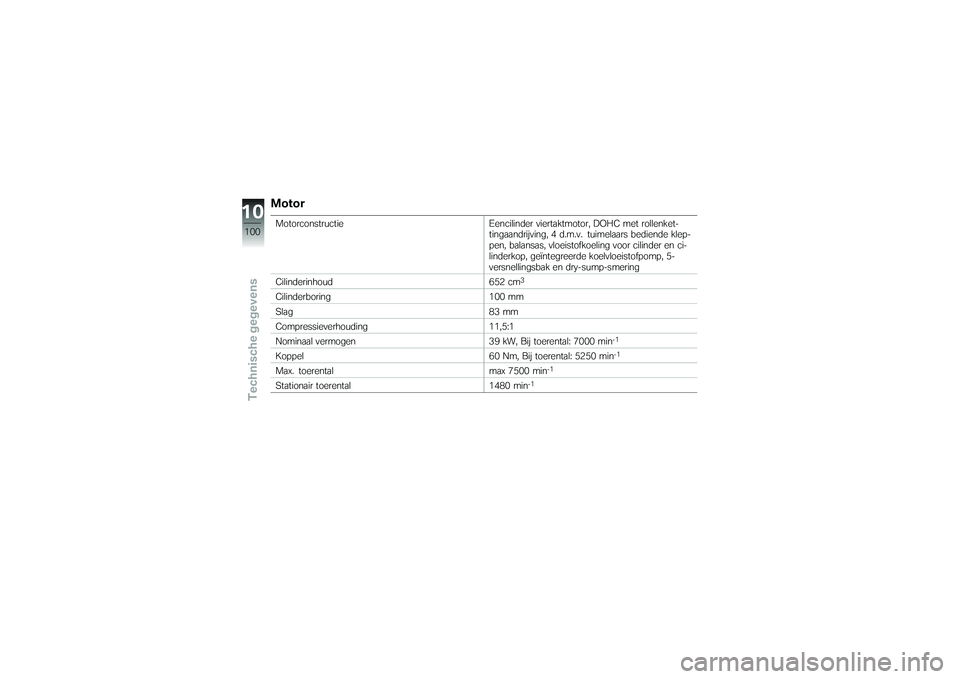

MotorMotorconstructieEencilinder viertaktmotor, DOHC met rollenket-
tingaandrijving, 4 d.m.v. tuimelaars bediende klep-
pen, balansas, vloeistofkoeling voor cilinder en ci-
linderkop, geïntegreerde koelvloeistofpomp, 5-
versnellingsbak en dry-sump-smering
Cilinderinhoud 652 cm
3
Cilinderboring100 mm
Slag 83 mm
Compressieverhouding 11,5:1
Nominaal vermogen 39 kW, Bij toerental: 7000 min
-1
Koppel60 Nm, Bij toerental: 5250 min
-1
Max. toerentalmax 7500 min
-1
Stationair toerental1480 min
-1
10100zTechnische gegevens

BenzineAanbevolen brandstofkwaliteit95 ROZ/RON, Super loodvrij
Nuttige tankinhoud 9,5 l
Reservehoeveelheid 2 lMotorolieMotorolie-inhoud2,3 l, met oliefiltervervanging
Smeermiddel Motorolie 15W-40
Bijvulhoeveelheid motorolie 0,25 l, verschil tussen MIN en MAX
Smeermiddel Motorolie 15W-40
Oliesoorten Minerale motorolie met API-classificatie SF t/m
SH. BMW Motorrad adviseert geen additieven te
gebruiken, omdat deze de werking van de koppe-
ling kunnen verslechteren. BMW Motorrad advi-
seert de eerste 10.000 km geen synthetische oli-
ën te gebruiken. Vraag uw BMW Motorrad dealer
naar de voor uw motorfiets geschikte motoroliën.
Toelaatbare viscositeitsklassen
SAE 10 W-40 -20 °C, Gebruik bij lage temperaturen
SAE 15 W-40 -10 °C
10101zTechnische gegevens

KoppelingKoppelingstypeMeervoudige oliebadkoppelingVersnellingsbakConstructie versnellingsbak klauwgeschakelde 5-versnellingsbak
Overbrengingsverhoudingen 1,946 (37:72 tanden), Primaire overbrengingsver-
houding
2,750 (12:33 tanden), 1e versnelling
1,750 (16:28 tanden), 2e versnelling
1,313 (16:21 tanden), 3e versnelling
1,045 (22:23 tanden), 4e versnelling
0,875 (24:21 tanden), 5e versnelling
10102zTechnische gegevens

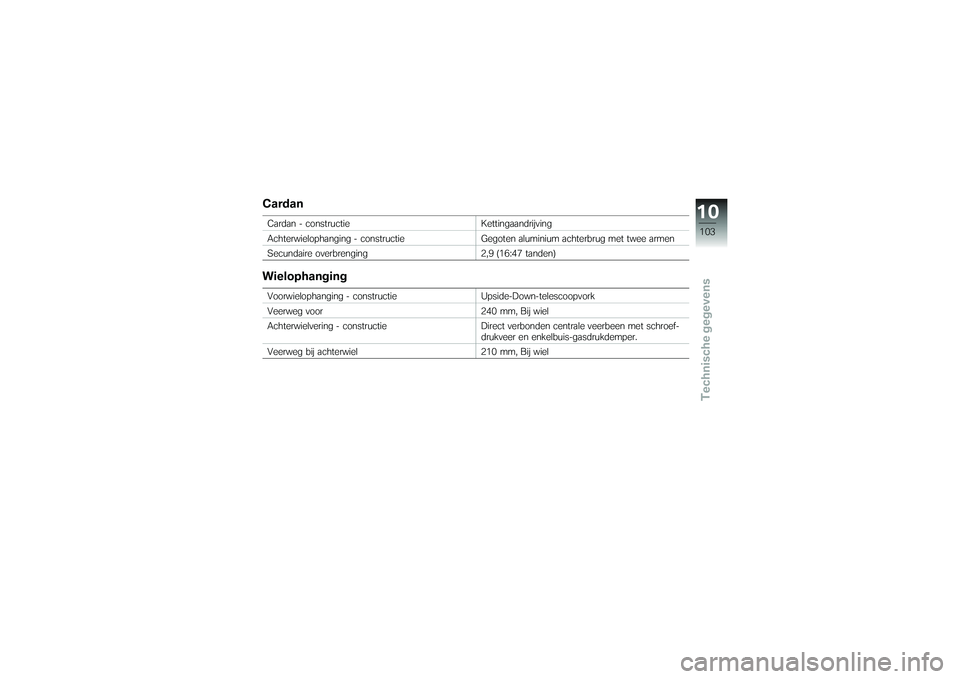

CardanCardan - constructieKettingaandrijving
Achterwielophanging - constructie Gegoten aluminium achterbrug met twee armen
Secundaire overbrenging 2,9 (16:47 tanden)WielophangingVoorwielophanging - constructieUpside-Down-telescoopvork
Veerweg voor 240 mm, Bij wiel
Achterwielvering - constructie Direct verbonden centrale veerbeen met schroef-
drukveer en enkelbuis-gasdrukdemper.
Veerweg bij achterwiel 210 mm, Bij wiel
10103zTechnische gegevens

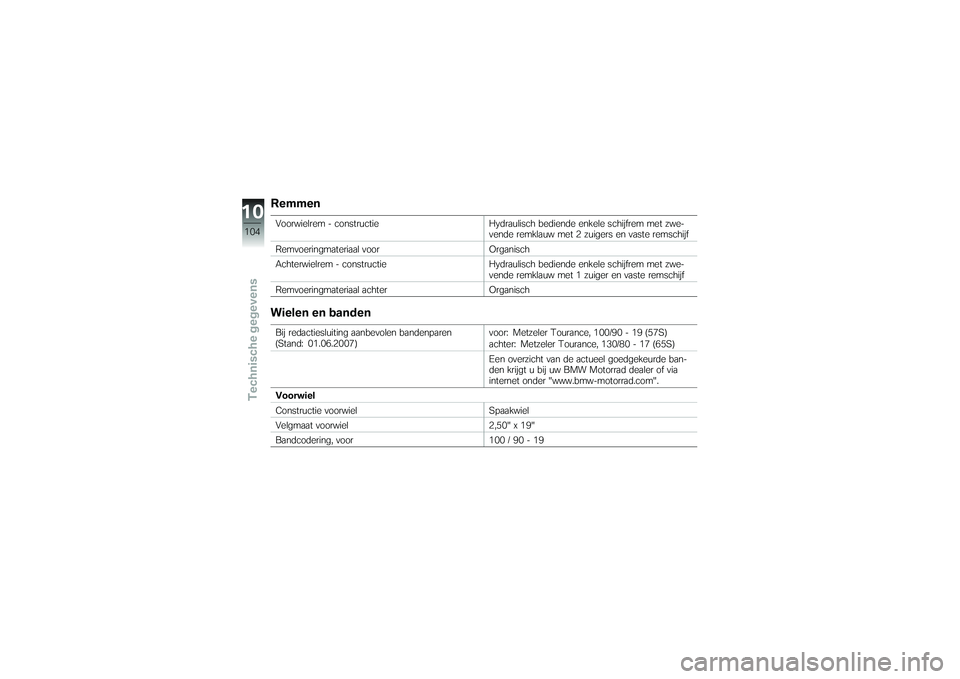

RemmenVoorwielrem - constructieHydraulisch bediende enkele schijfrem met zwe-
vende remklauw met 2 zuigers en vaste remschijf
Remvoeringmateriaal voor Organisch
Achterwielrem - constructie Hydraulisch bediende enkele schijfrem met zwe-
vende remklauw met 1 zuiger en vaste remschijf
Remvoeringmateriaal achter OrganischWielen en bandenBij redactiesluiting aanbevolen bandenparen
(Stand: 01.06.2007)voor: Metzeler Tourance, 100/90 - 19 (57S)
achter: Metzeler Tourance, 130/80 - 17 (65S)
Een overzicht van de actueel goedgekeurde ban-
den krijgt u bij uw BMW Motorrad dealer of via
internet onder "www.bmw-motorrad.com".
Voorwiel
Constructie voorwiel Spaakwiel
Velgmaat voorwiel 2,50" x 19"
Bandcodering, voor 100 / 90 - 19
10104zTechnische gegevens

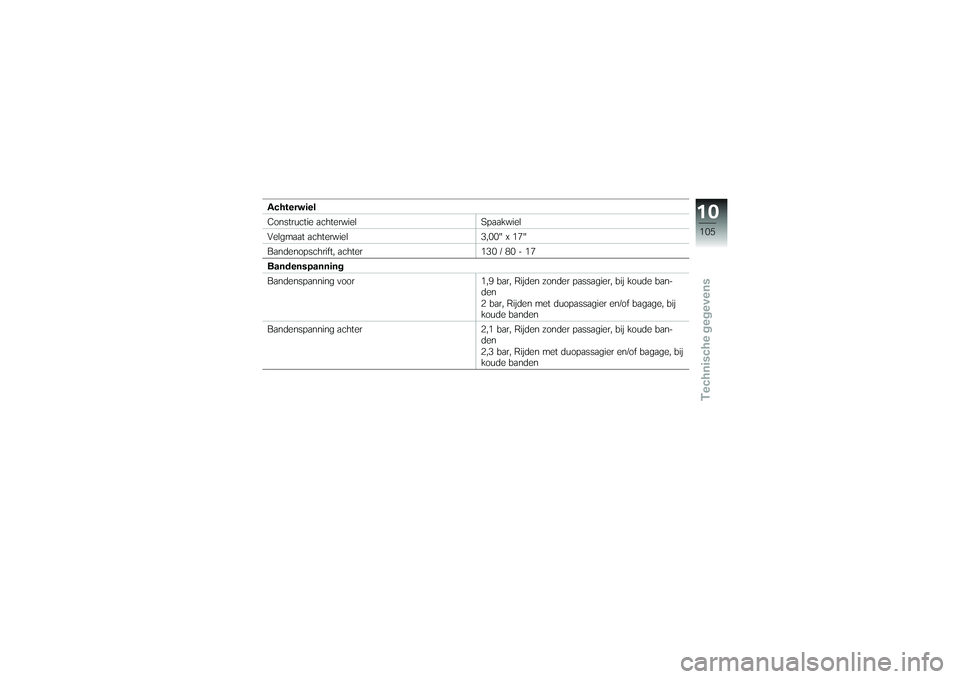

Achterwiel
Constructie achterwielSpaakwiel
Velgmaat achterwiel 3,00" x 17"
Bandenopschrift, achter 130 / 80 - 17
Bandenspanning
Bandenspanning voor 1,9 bar, Rijden zonder passagier, bij koude ban-
den
2 bar, Rijden met duopassagier en/of bagage, bij
koude banden
Bandenspanning achter 2,1 bar, Rijden zonder passagier, bij koude ban-
den
2,3 bar, Rijden met duopassagier en/of bagage, bij
koude banden
10105zTechnische gegevens

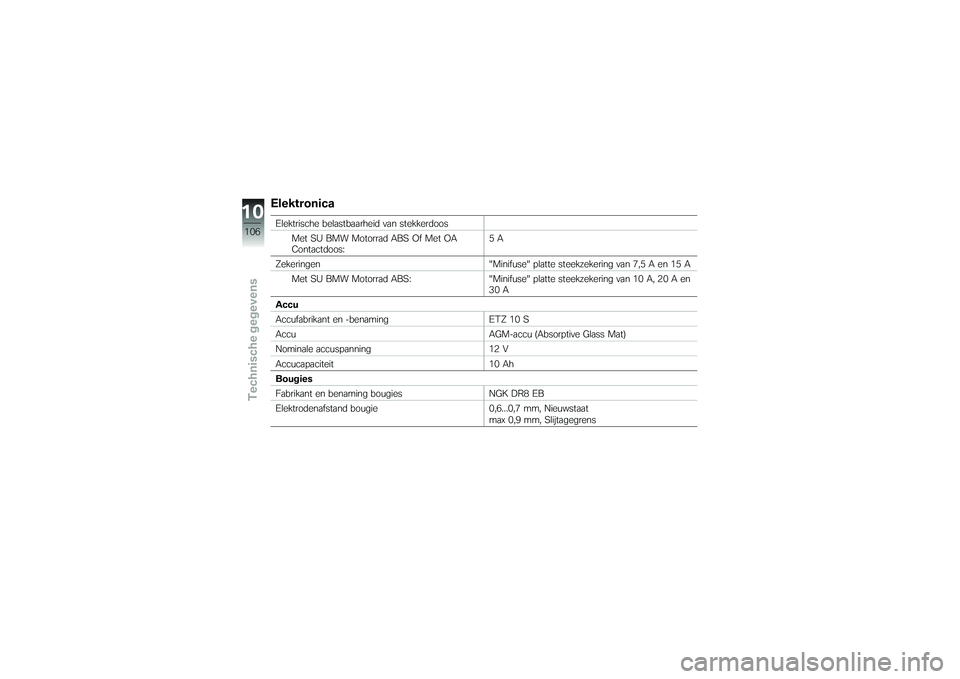

ElektronicaElektrische belastbaarheid van stekkerdoosMet SU BMW Motorrad ABS Of Met OA
Contactdoos: 5A
Zekeringen "Minifuse" platte steekzekering van 7,5 A en 15 A Met SU BMW Motorrad ABS: "Minifuse" platte steekzekering van 10 A, 20 A en 30 A
Accu
Accufabrikant en -benaming ETZ 10 S
Accu AGM-accu (Absorptive Glass Mat)
Nominale accuspanning 12 V
Accucapaciteit 10 Ah
Bougies
Fabrikant en benaming bougies NGK DR8 EB
Elektrodenafstand bougie 0,6...0,7 mm, Nieuwstaat max 0,9 mm, Slijtagegrens
10106zTechnische gegevens

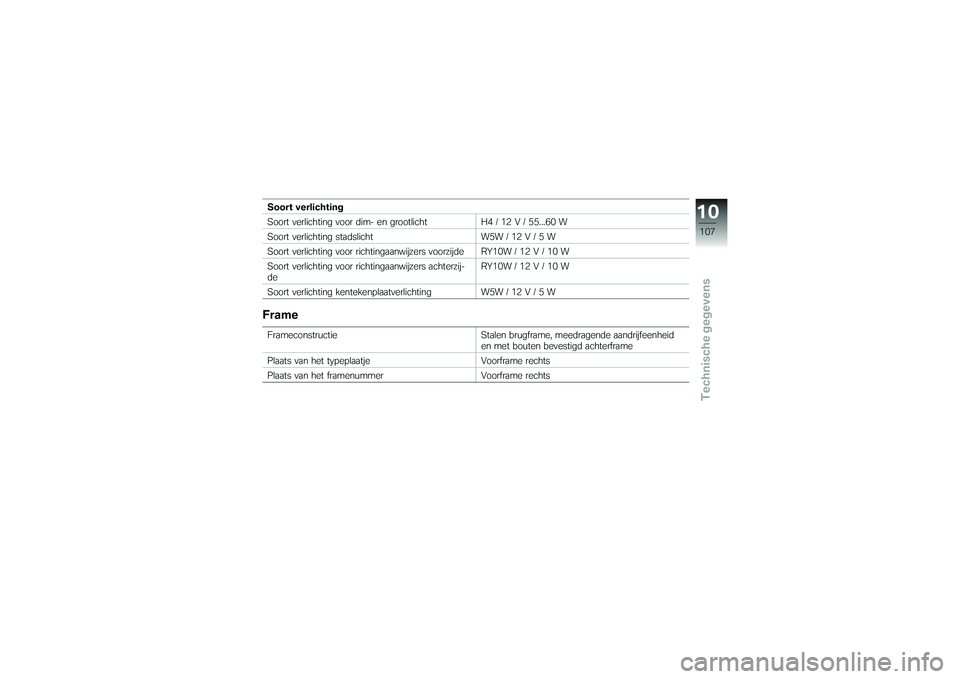

Soort verlichting
Soort verlichting voor dim- en grootlichtH4 / 12 V / 55...60 W
Soort verlichting stadslicht W5W / 12 V / 5 W
Soort verlichting voor richtingaanwijzers voorzijde RY10W / 12 V / 10 W
Soort verlichting voor richtingaanwijzers achterzij-
de RY10W / 12 V / 10 W
Soort verlichting kentekenplaatverlichting W5W / 12 V / 5 WFrameFrameconstructieStalen brugframe, meedragende aandrijfeenheid
en met bouten bevestigd achterframe
Plaats van het typeplaatje Voorframe rechts
Plaats van het framenummer Voorframe rechts
10107zTechnische gegevens

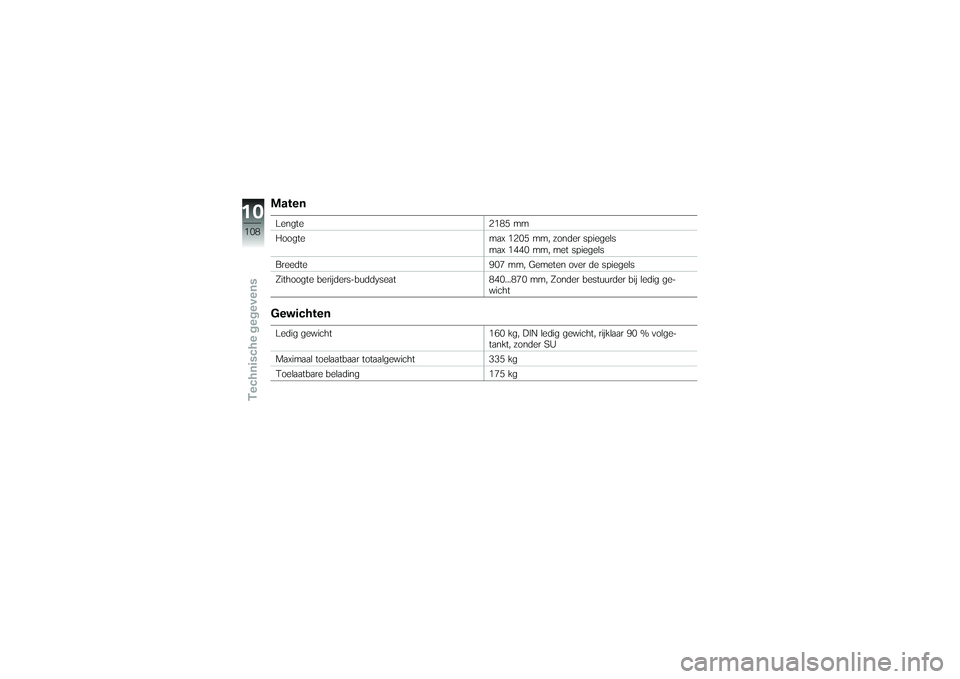

MatenLengte2185 mm
Hoogte max 1205 mm, zonder spiegels
max 1440 mm, met spiegels
Breedte 907 mm, Gemeten over de spiegels
Zithoogte berijders-buddyseat 840...870 mm, Zonder bestuurder bij ledig ge-
wichtGewichtenLedig gewicht 160 kg, DIN ledig gewicht, rijklaar 90 % volge-
tankt, zonder SU
Maximaal toelaatbaar totaalgewicht 335 kg
Toelaatbare belading 175 kg
10108zTechnische gegevens
