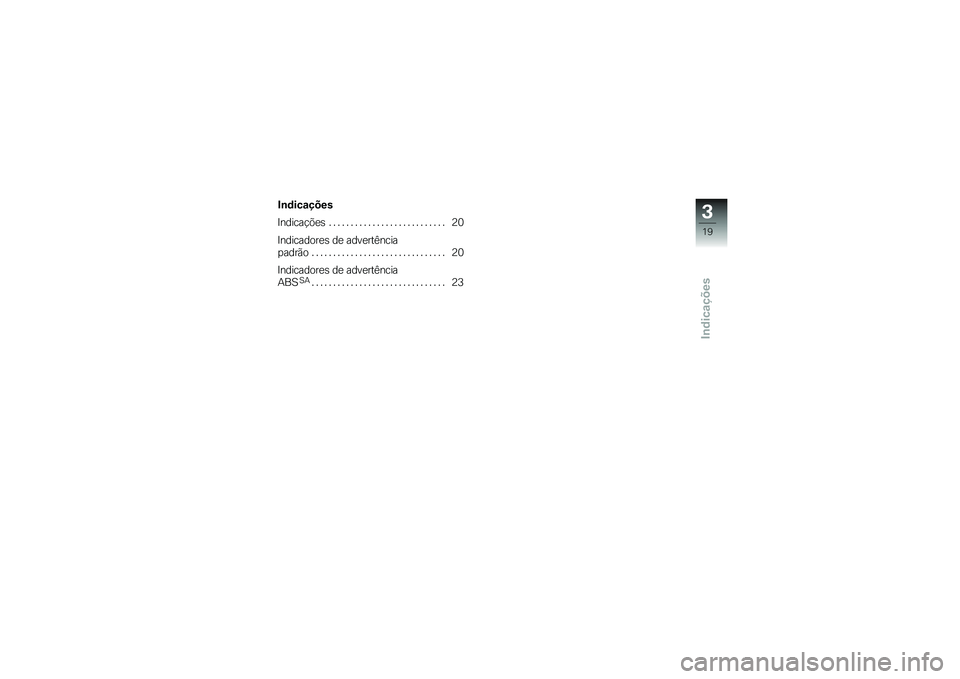

Page 21 of 134
Indicações
Indicações
Indicações........................... 20
Indicadores de advertência
padrão . . . ............................ 20
Indicadores de advertência
ABS
SA
............................... 23
319zIndicações

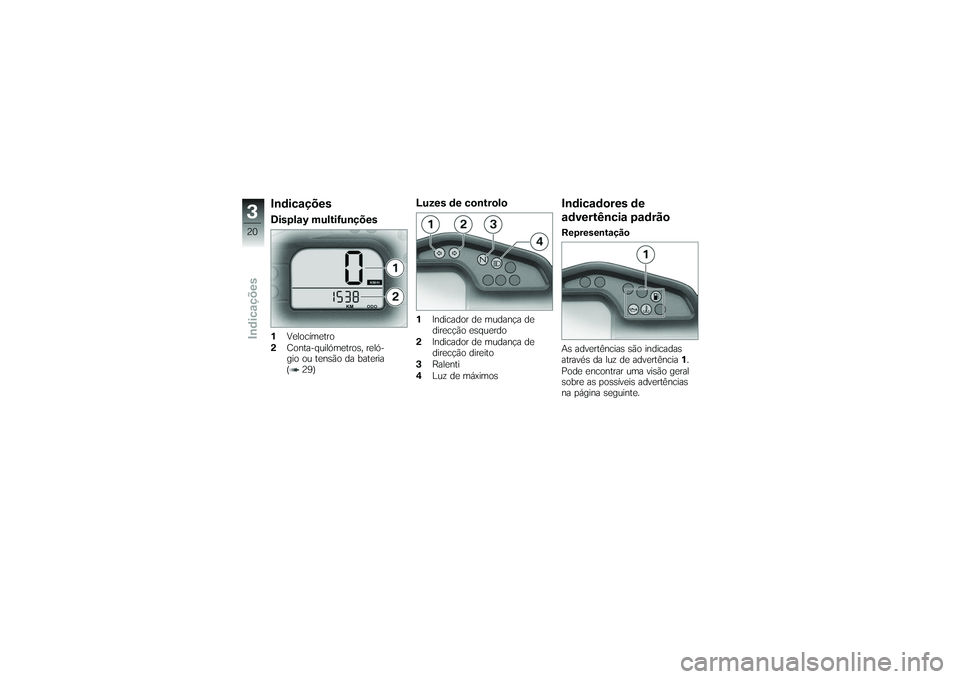

Page 22 of 134
IndicaçõesDisplay multifunções1Velocímetro
2 Conta-quilómetros, reló-
gio ou tensão da bateria
( 29)
Luzes de controlo1Indicador de mudança de
direcção esquerdo
2 Indicador de mudança de
direcção direito
3 Ralenti
4 Luz de máximos
Indicadores de
advertência padrãoRepresentação
As advertências são indicadas
através da luz de advertência 1.
Pode encontrar uma visão geral
sobre as possíveis advertências
na página seguinte.
320zIndicações

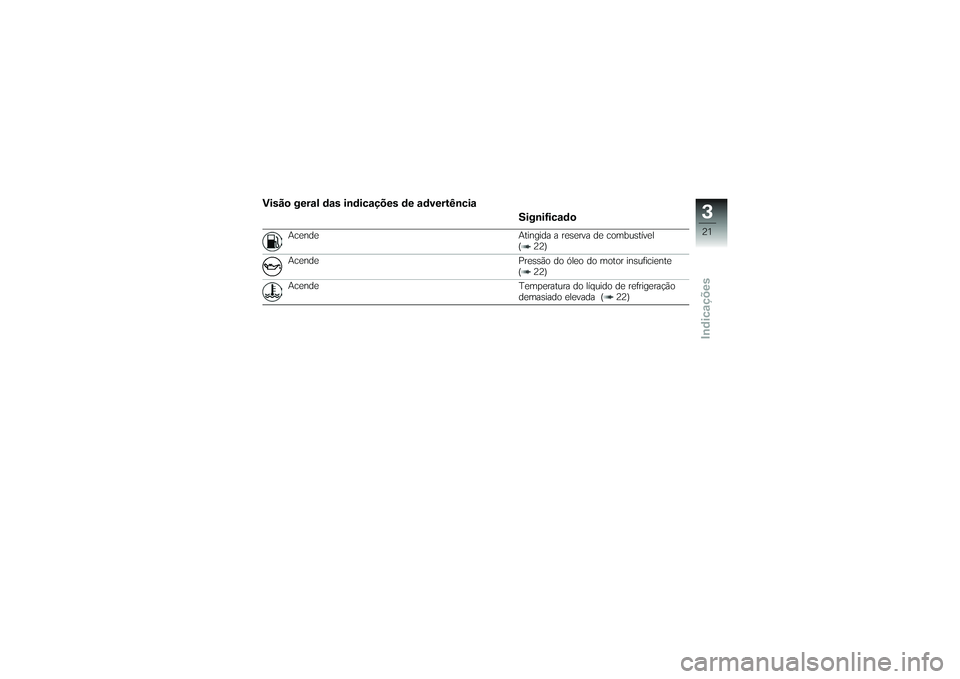

Page 23 of 134
Visão geral das indicações de advertênciaSignificado
Acende Atingida a reserva de combustível
( 22)
Acende Pressão do óleo do motor insuficiente
( 22)
Acende Temperatura do líquido de refrigeração
demasiado elevada ( 22)
321zIndicações

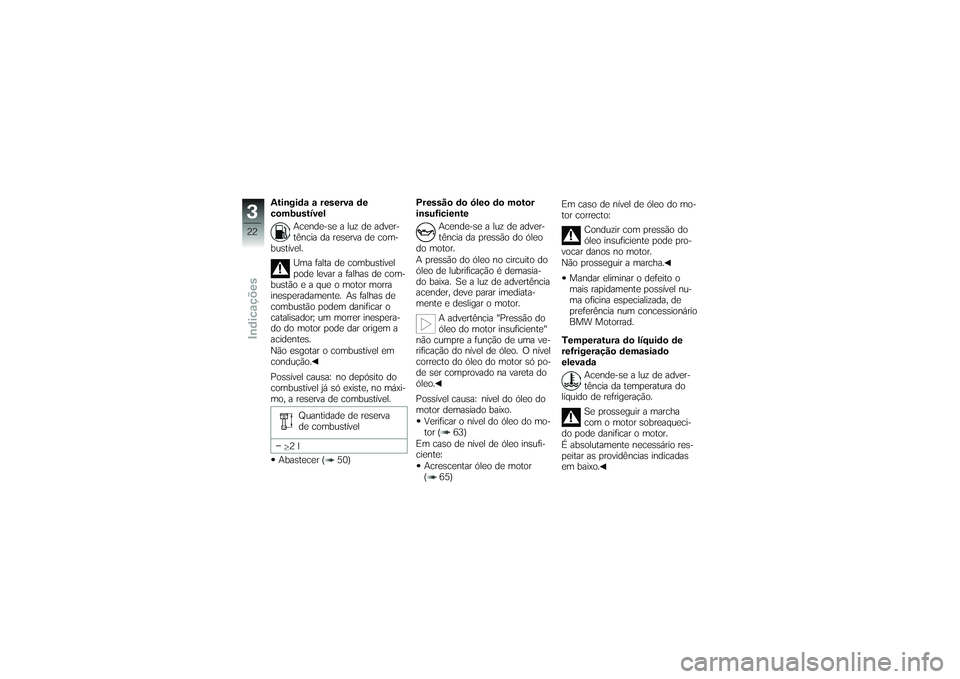

Page 24 of 134
Atingida a reserva de
combustívelAcende-se a luz de adver-
tência da reserva de com-
bustível.
Uma falta de combustível
pode levar a falhas de com-
bustão e a que o motor morra
inesperadamente. As falhas de
combustão podem danificar o
catalisador; um morrer inespera-
do do motor pode dar origem a
acidentes.
Não esgotar o combustível em
condução.
Possível causa: no depósito do
combustível já só existe, no máxi-
mo, a reserva de combustível.
Quantidade de reserva
de combustível
2l
Abastecer ( 50) Pressão do óleo do motor
insuficiente
Acende-se a luz de adver-
tência da pressão do óleo
do motor.
A pressão do óleo no circuito do
óleo de lubrificação é demasia-
do baixa. Se a luz de advertência
acender, deve parar imediata-
mente e desligar o motor.
A advertência "Pressão do
óleo do motor insuficiente"
não cumpre a função de uma ve-
rificação do nível de óleo. O nível
correcto do óleo do motor só po-
de ser comprovado na vareta do
óleo.
Possível causa: nível do óleo do
motor demasiado baixo.
Verificar o nível do óleo do mo-
tor ( 63)
Em caso de nível de óleo insufi-
ciente: Acrescentar óleo de motor
( 65) Em caso de nível de óleo do mo-
tor correcto:
Conduzir com pressão do
óleo insuficiente pode pro-
vocar danos no motor.
Não prosseguir a marcha.
Mandar eliminar o defeito o
mais rapidamente possível nu-
ma oficina especializada, de
preferência num concessionário
BMW Motorrad.
Temperatura do líquido de
refrigeração demasiado
elevada Acende-se a luz de adver-
tência da temperatura do
líquido de refrigeração.
Se prosseguir a marcha
com o motor sobreaqueci-
do pode danificar o motor.
É absolutamente necessário res-
peitar as providências indicadas
em baixo.
322zIndicações
Page 25 of 134

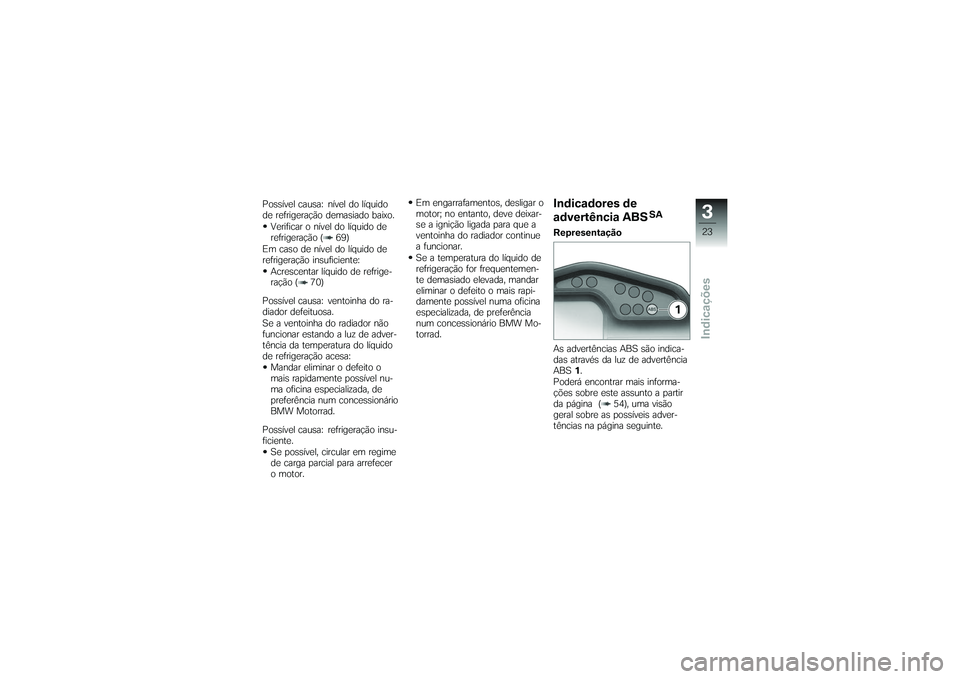

Possível causa: nível do líquido
de refrigeração demasiado baixo.Verificar o nível do líquido de
refrigeração ( 69)
Em caso de nível do líquido de
refrigeração insuficiente: Acrescentar líquido de refrige-
ração ( 70)
Possível causa: ventoinha do ra-
diador defeituosa.
Se a ventoinha do radiador não
funcionar estando a luz de adver-
tência da temperatura do líquido
de refrigeração acesa: Mandar eliminar o defeito o
mais rapidamente possível nu-
ma oficina especializada, de
preferência num concessionário
BMW Motorrad.
Possível causa: refrigeração insu-
ficiente. Se possível, circular em regime
de carga parcial para arrefecer
o motor. Em engarrafamentos, desligar o
motor; no entanto, deve deixar-
se a ignição ligada para que a
ventoinha do radiador continue
a funcionar.
Se a temperatura do líquido de
refrigeração for frequentemen-
te demasiado elevada, mandar
eliminar o defeito o mais rapi-
damente possível numa oficina
especializada, de preferência
num concessionário BMW Mo-
torrad.
Indicadores de
advertência ABS
SA
Representação
As advertências ABS são indica-
das através da luz de advertência
ABS 1.
Poderá encontrar mais informa-
ções sobre este assunto a partir
da página ( 54), uma visão
geral sobre as possíveis adver-
tências na página seguinte.
323zIndicações

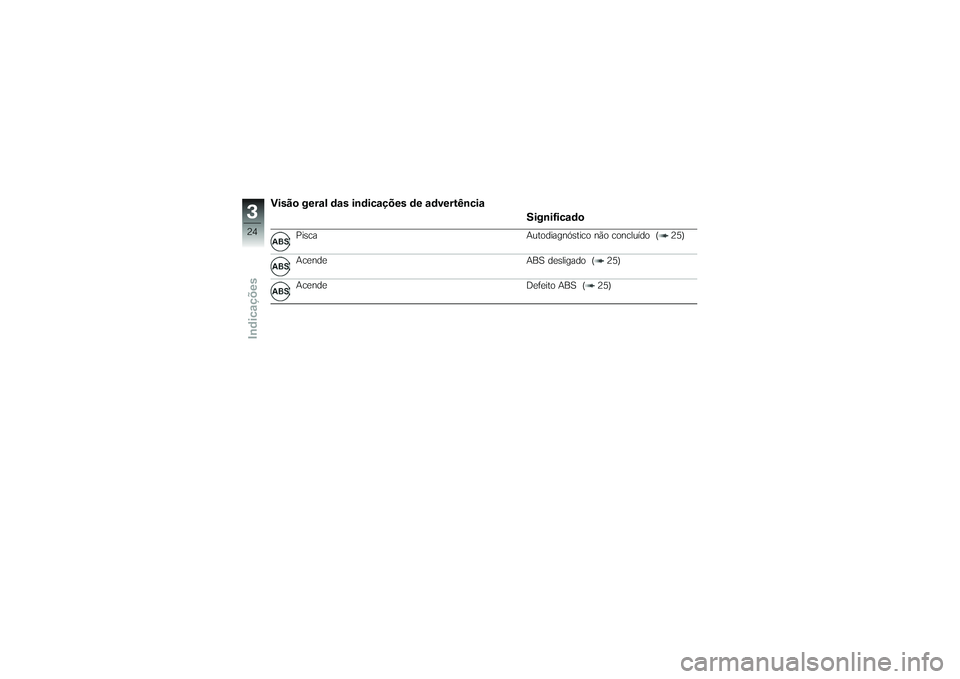

Page 26 of 134
Visão geral das indicações de advertênciaSignificado
Pisca Autodiagnóstico não concluído ( 25)
Acende ABS desligado ( 25)
Acende Defeito ABS ( 25)
324zIndicações

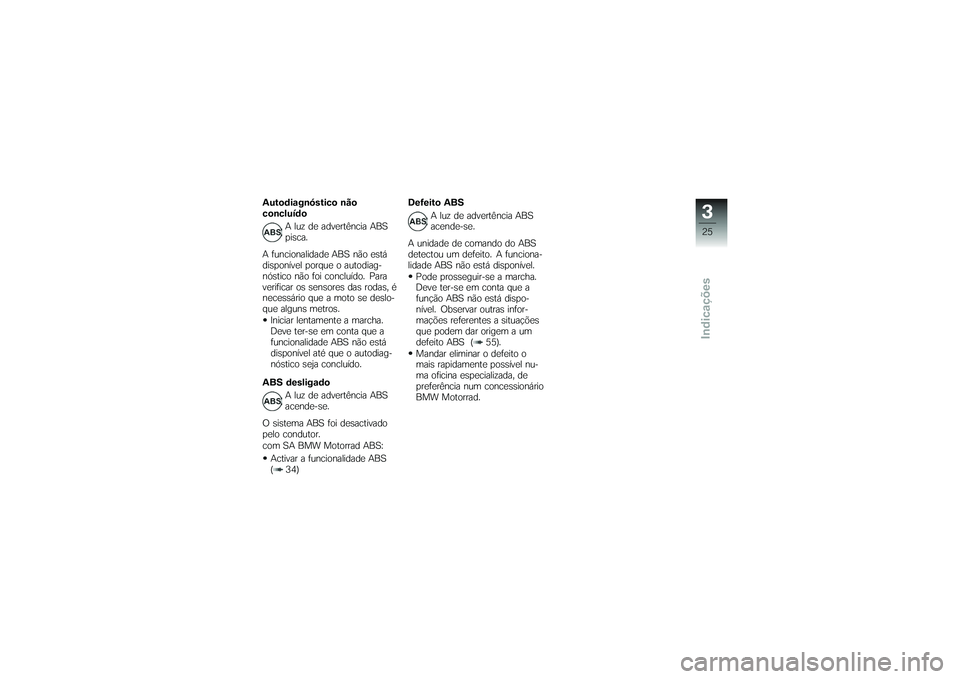

Page 27 of 134
Autodiagnóstico não
concluídoA luz de advertência ABS
pisca.
A funcionalidade ABS não está
disponível porque o autodiag-
nóstico não foi concluído. Para
verificar os sensores das rodas, é
necessário que a moto se deslo-
que alguns metros. Iniciar lentamente a marcha.
Deve ter-se em conta que a
funcionalidade ABS não está
disponível até que o autodiag-
nóstico seja concluído.
ABS desligado A luz de advertência ABS
acende-se.
O sistema ABS foi desactivado
pelo condutor.
com SA BMW Motorrad ABS: Activar a funcionalidade ABS
( 34) Defeito ABS
A luz de advertência ABS
acende-se.
A unidade de comando do ABS
detectou um defeito. A funciona-
lidade ABS não está disponível. Pode prosseguir-se a marcha.
Deve ter-se em conta que a
função ABS não está dispo-
nível. Observar outras infor-
mações referentes a situações
que podem dar origem a um
defeito ABS ( 55).
Mandar eliminar o defeito o
mais rapidamente possível nu-
ma oficina especializada, de
preferência num concessionário
BMW Motorrad.
325zIndicações
Page 28 of 134
326zIndicações

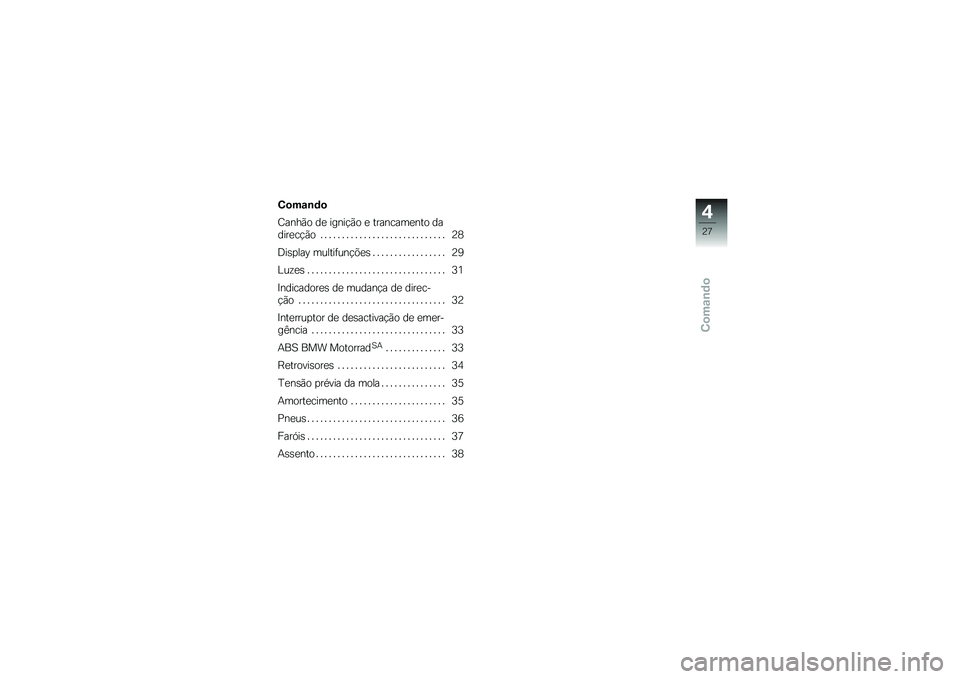

Page 29 of 134
Comando
Comando
Canhão de ignição e trancamento da
direcção ............................. 28
Display multifunções ................. 29
Luzes ................................ 31
Indicadores de mudança de direc-
ção .................................. 32
Interruptor de desactivação de emer-
gência . . . ............................ 33
ABS BMW Motorrad
SA
.............. 33
Retrovisores . . ....................... 34
Tensão prévia da mola . . . ............ 35
Amortecimento ...................... 35
Pneus ................................ 36
Faróis................................ 37
Assento . . ............................ 38
427zComando

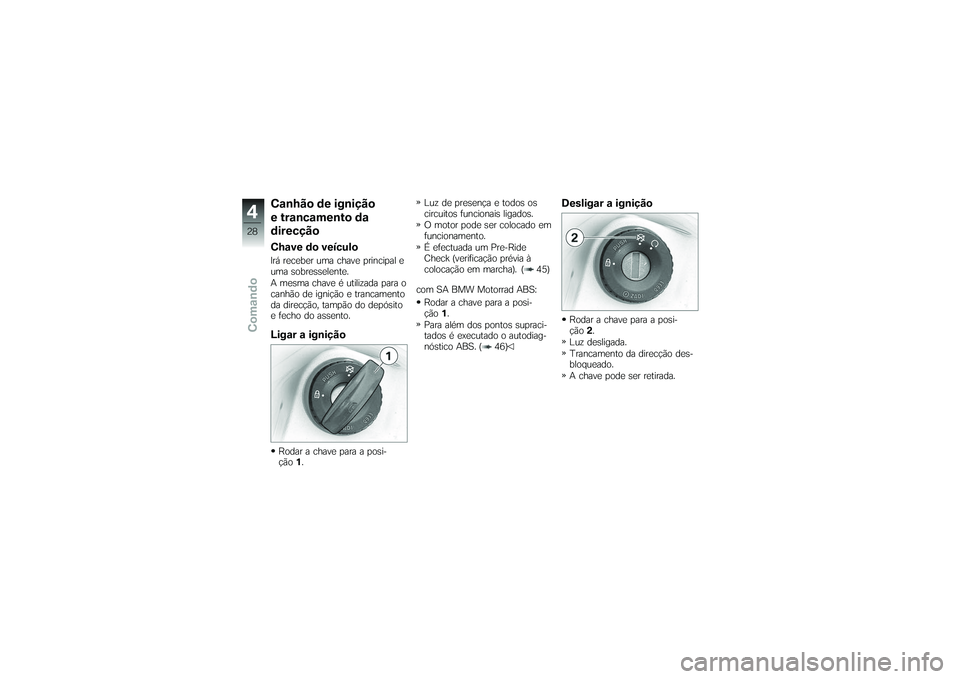

Page 30 of 134
Canhão de ignição
e trancamento da
direcçãoChave do veículoIrá receber uma chave principal e
uma sobresselente.
A mesma chave é utilizada para o
canhão de ignição e trancamento
da direcção, tampão do depósito
e fecho do assento.Ligar a igniçãoRodar a chave para a posi-
ção1. Luz de presença e todos os
circuitos funcionais ligados.
O motor pode ser colocado em
funcionamento.
É efectuada um Pre-Ride
Check (verificação prévia à
colocação em marcha). ( 45)
com SA BMW Motorrad ABS: Rodar a chave para a posi-
ção 1.
Para além dos pontos supraci-
tados é executado o autodiag-
nóstico ABS. ( 46)
Desligar a igniçãoRodar a chave para a posi-
ção 2.
Luz desligada.
Trancamento da direcção des-
bloqueado.
A chave pode ser retirada.
428zComando
