BMW MOTORRAD G650 XMOTO 2007 Betriebsanleitung (in German)

Fremdstarthilfe
Die Belastbarkeit der
elektrischen Leitungen
zur Bordsteckdose ist nicht
für einen Fremdstart des
Motorrads ausgelegt. Ein zu
hoher Strom kann zu Kabelbrand
oder zu Schäden in der
Fahrzeugelektronik führen.
Zum Fremdstarten des Motor-
rads nicht die Bordsteckdose
verwenden.
Das Berühren von span-
nungsführenden Teilen des
Zündsystems bei laufendem Mo-
tor kann zu Stromschlägen füh-
ren.
Bei laufendem Motor keine Teile
des Zündsystems berühren.
Durch versehentlichen Kon-
takt zwischen den Polzan-
gen der Starthilfekabel und dem
Fahrzeug kann es zu Kurzschlüs-
sen kommen. Nur Starthilfekabel mit vollisolier-
ten Polzangen verwenden.
Das Fremdstarten mit einer
Spannung größer als 12 V
kann zu Schäden an der Fahr-
zeugelektronik führen.
Die Batterie des stromspenden-
den Fahrzeugs muss eine Span-
nung von 12 V aufweisen.
Verkleidungsseitenteil rechts
ausbauen ( 92)
Zum Fremdstarten Batterie
nicht vom Bordnetz trennen. Spanngummi
1unten aus der
Halterung lösen und Batterie 2
etwas herausziehen.
Motor des stromspendenden
Fahrzeugs während des Start-
hilfevorgangs laufen lassen.
889zWartung

Mit dem roten Starthilfekabel
zunächst den Pluspol3der
entleerten Batterie mit dem
Pluspol der Spenderbatterie
verbinden.
Das schwarze Starthilfekabel
am Minuspol der Spenderbat-
terie und dann an einem ge-
eigneten Massepunkt dieses
Fahrzeugs anklemmen.
Motor des Fahrzeugs mit ent-
leerter Batterie wie gewohnt
starten, bei Misslingen Start-
versuch zum Schutz des Anlas-
sers und der Spenderbatterie
erst nach einigen Minuten wie-
derholen. Beide Motoren vor Abklemmen
einige Minuten laufen lassen.
Starthilfekabel zuerst vom Mi-
nuspol bzw. vom Massepunkt,
dann vom Pluspol
3abklem-
men.
Zum Starten des Motors
keine Starthilfesprays oder
ähnliche Hilfsmittel verwenden.
Verkleidungsseitenteil rechts
einbauen ( 93)
BatterieWartungshinweiseSachgemäße Pflege, Ladung und
Lagerung erhöht die Lebensdau-
er der Batterie und ist Vorausset-
zung für eventuelle Gewährleis-
tungsansprüche.
Um eine lange Lebensdauer der
Batterie zu erreichen, sollten Sie
folgende Punkte beachten: Batterieoberfläche sauber und
trocken halten
Batterie nicht öffnen
kein Wasser nachfüllen
zum Laden der Batterie die La-
dehinweise auf den folgenden
Seiten beachten
Batterie nicht auf den Kopf
stellen
Bei angeklemmter Batte-
rie entlädt die Bordelektro-
nik (Uhr, usw.) die Batterie. Dies
kann zu einer Tiefentladung der
Batterie führen. In diesem Fall
sind Gewährleistungsansprüche
ausgeschlossen.
Bei Fahrpausen von mehr als
vier Wochen Batterie vom Fahr-
zeug trennen oder ein Ladeer-
haltungsgerät an die Batterie
anschließen.
890zWartung

Angeklemmte Batterie
laden
Das Laden der angeklemm-
ten Batterie direkt an den
Batteriepolen kann zu Schäden
an der Fahrzeugelektronik führen.
Zum Laden der Batterie über
die Batteriepole, Batterie vorher
abklemmen.
Bleiben bei eingeschalteter
Zündung die Kontrolllam-
pen und das Multifunktionsdis-
play aus, ist die Batterie vollstän-
dig entladen. Das Laden einer
vollständig entladenen Batte-
rie über die Steckdose kann zu
Schäden an der Fahrzeugelektro-
nik führen.
Eine vollständig entladene Batte-
rie immer direkt an den Polen der
abgeklemmten Batterie laden.
Angeklemmte Batterie über die
Steckdose (SA) laden.
Bedienungsanleitung des Lade-
geräts beachten.
Abgeklemmte Batterie
ladenBatterie mit einem geeigneten
Ladegerät aufladen.
Bedienungsanleitung des Lade-
geräts beachten.
Nach Beendigung der Ladung
Polklemmen des Ladegeräts
von den Batteriepolen lösen. Bei längeren Fahrpausen
muss die Batterie regelmä-
ßig nachgeladen werden. Beach-
ten Sie dazu die Behandlungs-
vorschrift zu Ihrer Batterie. Vor
Inbetriebnahme muss die Batterie
wieder voll aufgeladen werden.Batterie ausbauenVerkleidungsseitenteil rechts
ausbauen ( 92) Spannband
1aushängen.
Batterie 2herausziehen.
Falsche Trennreihenfolge
erhöht das Kurzschluss-
risiko.
891zWartung

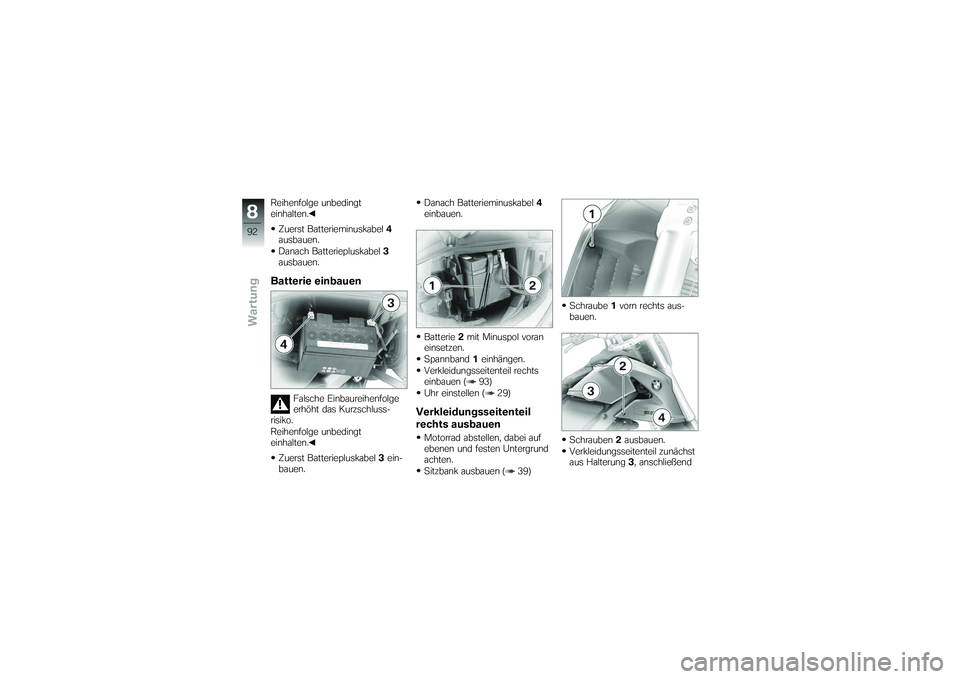

Reihenfolge unbedingt
einhalten.Zuerst Batterieminuskabel 4
ausbauen.
Danach Batteriepluskabel 3
ausbauen.Batterie einbauen
Falsche Einbaureihenfolge
erhöht das Kurzschluss-
risiko.
Reihenfolge unbedingt
einhalten.
Zuerst Batteriepluskabel 3ein-
bauen. Danach Batterieminuskabel
4
einbauen.
Batterie 2mit Minuspol voran
einsetzen.
Spannband 1einhängen.
Verkleidungsseitenteil rechts
einbauen ( 93)
Uhr einstellen ( 29)
Verkleidungsseitenteil
rechts ausbauenMotorrad abstellen, dabei auf
ebenen und festen Untergrund
achten.
Sitzbank ausbauen ( 39) Schraube
1vorn rechts aus-
bauen.
Schrauben 2ausbauen.
Verkleidungsseitenteil zunächst
aus Halterung 3, anschließend
892zWartung

nach hinten aus Halterung4
ziehen.
Verkleidungsseitenteil abneh-
men.Verkleidungsseitenteil
rechts einbauenVerkleidungsseitenteil zunächst
in Halterung 4, anschließend in
Halterung 3einsetzen. Schrauben
2einbauen.
Schraube 1vorn rechts ein-
bauen.
Sitzbank einbauen ( 39)
KennzeichenträgerKennzeichenträger
ausbauenVier Schrauben 1ausbauen.
Steckverbindung 2trennen.
893zWartung

Kennzeichenträger mit Draht-
schlinge3entriegeln und ab-
nehmen, dabei Stecker 2mit
Leitung ausfädeln.Kennzeichenträger
einbauenLeitung einfädeln, Kennzei-
chenträger ansetzen und nach
oben drücken.
Pin 4rastet hörbar ein. Vier Schrauben
1einbauen.
Steckverbindung 2schließen.
894zWartung

Pflege
Pflege
Pflegemittel . . ........................ 96
Fahrzeugwäsche ..................... 96
Reinigung empfindlicher Fahrzeugtei-
le .................................... 97
Lackpflege ........................... 97
Konservierung ....................... 98
Motorrad stilllegen . . ................. 98
Motorrad in Betrieb nehmen . . ....... 98
995zPflege

PflegemittelBMW Motorrad empfiehlt,
Reinigungs- und Pflegemittel zu
verwenden, die Sie bei Ihrem
BMW Motorrad Partner erhalten.
BMW CareProducts sind
werkstoffgeprüft, laborgetestet
und praxiserprobt und bieten
optimale Pflege und Schutz
für die in Ihrem Fahrzeug
verwendeten Werkstoffe.Durch die Verwendung von
ungeeigneten Reinigungs-
und Pflegemitteln können Be-
schädigungen an Fahrzeugteilen
entstehen.
Zum Reinigen keine Lösungs-
mittel wie Nitroverdünner, Kalt-
reiniger, Kraftstoff u. Ä. sowie
keine alkoholhaltigen Reiniger
verwenden.
FahrzeugwäscheBMW Motorrad empfiehlt, Insek-
ten und hartnäckige Verschmut-
zungen auf lackierten Teilen vor
der Fahrzeugwäsche mit BMW
Insekten-Entferner einzuweichen
und abzuwaschen.
Um Fleckenbildung zu verhin-
dern, das Fahrzeug nicht unmit-
telbar nach starker Sonnenbe-
strahlung oder in der Sonne wa-
schen.
Besonders während der Winter-
monate darauf achten, dass das
Fahrzeug häufiger gewaschen
wird.
Um Streusalze zu entfernen, Mo-
torrad nach Fahrtende sofort mit
kaltem Wasser reinigen.
Nach dem Waschen des
Motorrads, nach Wasser-
durchfahrten oder bei Regen
kann die Bremswirkung aufgrund
feuchter Bremsscheiben und Bremsbeläge verzögert einset-
zen.
Frühzeitig bremsen, bis die
Bremsen abgetrocknet bzw.
trockengebremst sind.
Warmes Wasser verstärkt
die Salzeinwirkung.
Zum Entfernen von Streusalzen
nur kaltes Wasser verwenden.
Der hohe Wasserdruck von
Dampfstrahlern kann zu Be-
schädigungen an Dichtungen, am
hydraulischen Bremssystem, an
der Elektrik und an der Sitzbank
führen.
Keine Dampf- oder Hochdruck-
strahlgeräte verwenden.
996zPflege

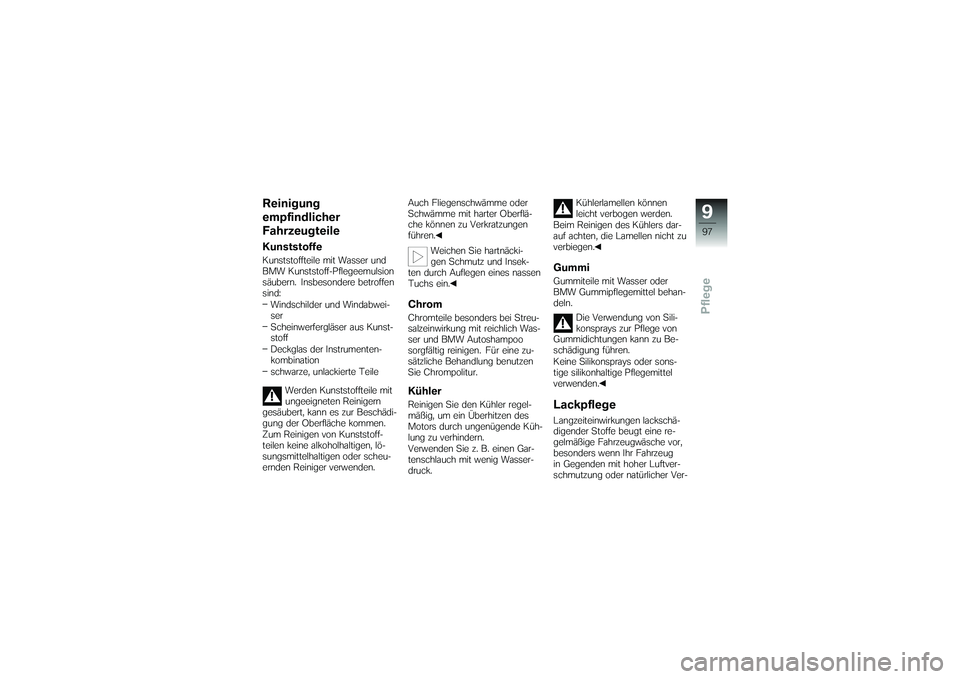

Reinigung
empfindlicher
FahrzeugteileKunststoffeKunststoffteile mit Wasser und
BMW Kunststoff-Pflegeemulsion
säubern. Insbesondere betroffen
sind:Windschilder und Windabwei-
ser
Scheinwerfergläser aus Kunst-
stoff
Deckglas der Instrumenten-
kombination
schwarze, unlackierte Teile
Werden Kunststoffteile mit
ungeeigneten Reinigern
gesäubert, kann es zur Beschädi-
gung der Oberfläche kommen.
Zum Reinigen von Kunststoff-
teilen keine alkoholhaltigen, lö-
sungsmittelhaltigen oder scheu-
ernden Reiniger verwenden. Auch Fliegenschwämme oder
Schwämme mit harter Oberflä-
che können zu Verkratzungen
führen.
Weichen Sie hartnäcki-
gen Schmutz und Insek-
ten durch Auflegen eines nassen
Tuchs ein.
ChromChromteile besonders bei Streu-
salzeinwirkung mit reichlich Was-
ser und BMW Autoshampoo
sorgfältig reinigen. Für eine zu-
sätzliche Behandlung benutzen
Sie Chrompolitur.KühlerReinigen Sie den Kühler regel-
mäßig, um ein Überhitzen des
Motors durch ungenügende Küh-
lung zu verhindern.
Verwenden Sie z. B. einen Gar-
tenschlauch mit wenig Wasser-
druck. Kühlerlamellen können
leicht verbogen werden.
Beim Reinigen des Kühlers dar-
auf achten, die Lamellen nicht zu
verbiegen.
GummiGummiteile mit Wasser oder
BMW Gummipflegemittel behan-
deln.
Die Verwendung von Sili-
konsprays zur Pflege von
Gummidichtungen kann zu Be-
schädigung führen.
Keine Silikonsprays oder sons-
tige silikonhaltige Pflegemittel
verwenden.LackpflegeLangzeiteinwirkungen lackschä-
digender Stoffe beugt eine re-
gelmäßige Fahrzeugwäsche vor,
besonders wenn Ihr Fahrzeug
in Gegenden mit hoher Luftver-
schmutzung oder natürlicher Ver-
997zPflege

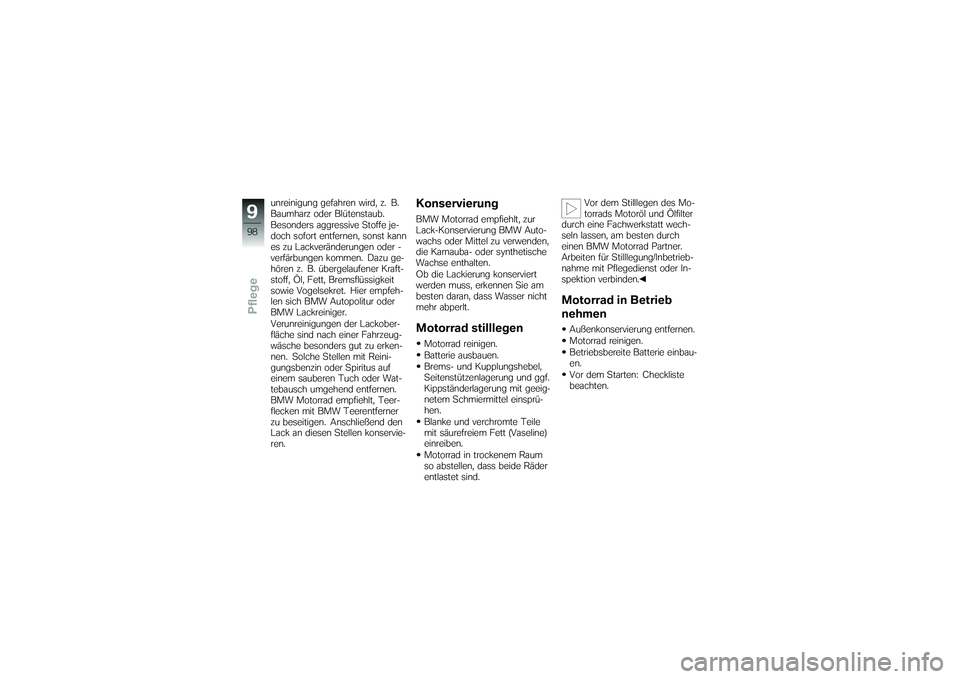

unreinigung gefahren wird, z. B.
Baumharz oder Blütenstaub.
Besonders aggressive Stoffe je-
doch sofort entfernen, sonst kann
es zu Lackveränderungen oder -
verfärbungen kommen. Dazu ge-
hören z. B. übergelaufener Kraft-
stoff, Öl, Fett, Bremsflüssigkeit
sowie Vogelsekret. Hier empfeh-
len sich BMW Autopolitur oder
BMW Lackreiniger.
Verunreinigungen der Lackober-
fläche sind nach einer Fahrzeug-
wäsche besonders gut zu erken-
nen. Solche Stellen mit Reini-
gungsbenzin oder Spiritus auf
einem sauberen Tuch oder Wat-
tebausch umgehend entfernen.
BMW Motorrad empfiehlt, Teer-
flecken mit BMW Teerentferner
zu beseitigen. Anschließend den
Lack an diesen Stellen konservie-
ren.
KonservierungBMW Motorrad empfiehlt, zur
Lack-Konservierung BMW Auto-
wachs oder Mittel zu verwenden,
die Karnauba- oder synthetische
Wachse enthalten.
Ob die Lackierung konserviert
werden muss, erkennen Sie am
besten daran, dass Wasser nicht
mehr abperlt.Motorrad stilllegenMotorrad reinigen.
Batterie ausbauen.
Brems- und Kupplungshebel,
Seitenstützenlagerung und ggf.
Kippständerlagerung mit geeig-
netem Schmiermittel einsprü-
hen.
Blanke und verchromte Teile
mit säurefreiem Fett (Vaseline)
einreiben.
Motorrad in trockenem Raum
so abstellen, dass beide Räder
entlastet sind.Vor dem Stilllegen des Mo-
torrads Motoröl und Ölfilter
durch eine Fachwerkstatt wech-
seln lassen, am besten durch
einen BMW Motorrad Partner.
Arbeiten für Stilllegung/Inbetrieb-
nahme mit Pflegedienst oder In-
spektion verbinden.
Motorrad in Betrieb
nehmenAußenkonservierung entfernen.
Motorrad reinigen.
Betriebsbereite Batterie einbau-
en.
Vor dem Starten: Checkliste
beachten.
998zPflege
